1 LNG I NYNÄSHAMN Peter Jansson Försäljningschef LNG AGA Gas AB Region Europe North

2 Innehåll The Linde Group LNG - Naturgas LNG Terminalen i Nynäshamn LNG som bränsle Sammanfattning 09/11/2011 Fußzeile Page 2

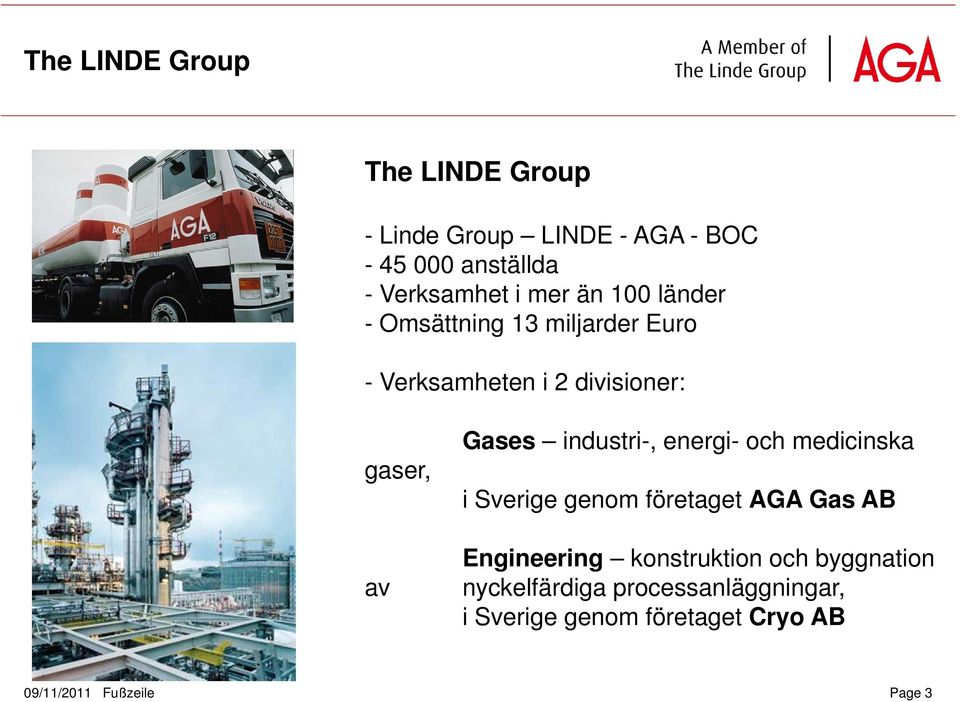

3 The LINDE Group The LINDE Group - Linde Group LINDE - AGA - BOC anställda - Verksamhet i mer än 100 länder - Omsättning 13 miljarder Euro - Verksamheten i 2 divisioner: gaser, av Gases industri-, energi- och medicinska i Sverige genom företaget AGA Gas AB Engineering konstruktion och byggnation nyckelfärdiga processanläggningar, i Sverige genom företaget Cryo AB 09/11/2011 Fußzeile Page 3

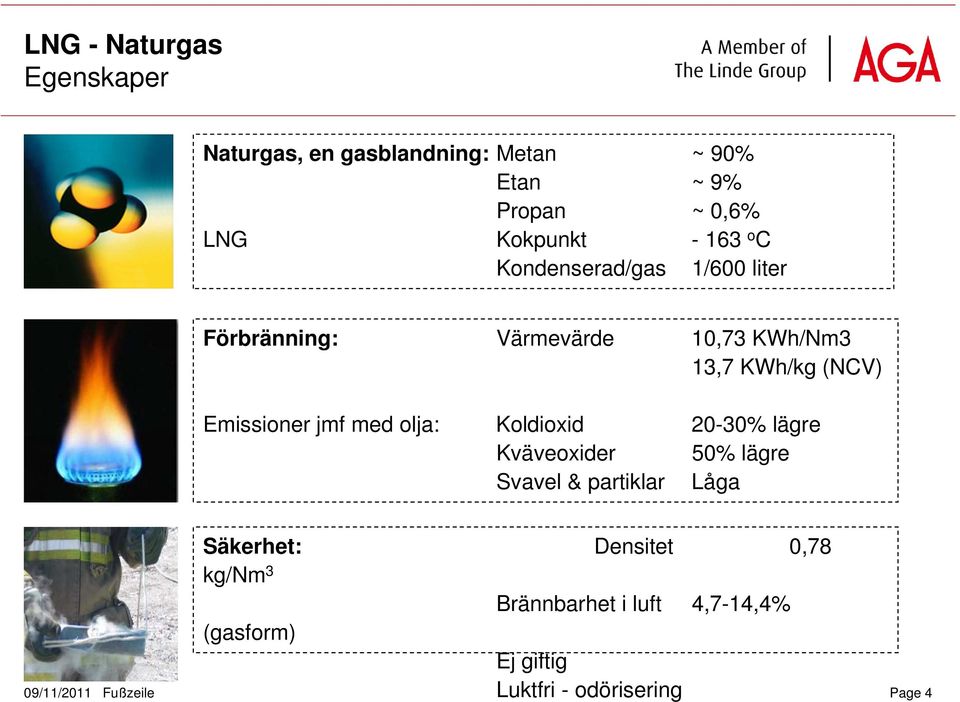

4 LNG - Naturgas Egenskaper Naturgas, en gasblandning: Metan ~ 90% Etan ~ 9% Propan ~ 0,6% LNG Kokpunkt o C Kondenserad/gas 1/600 liter Förbränning: Värmevärde 10,73 KWh/Nm3 13,7 KWh/kg (NCV) Emissioner jmf med olja: Koldioxid 20-30% lägre Kväveoxider 50% lägre Svavel & partiklar Låga Säkerhet: Densitet 0,78 kg/nm 3 Brännbarhet i luft 4,7-14,4% (gasform) Ej giftig Luktfri - odörisering 09/11/2011 Fußzeile Page 4

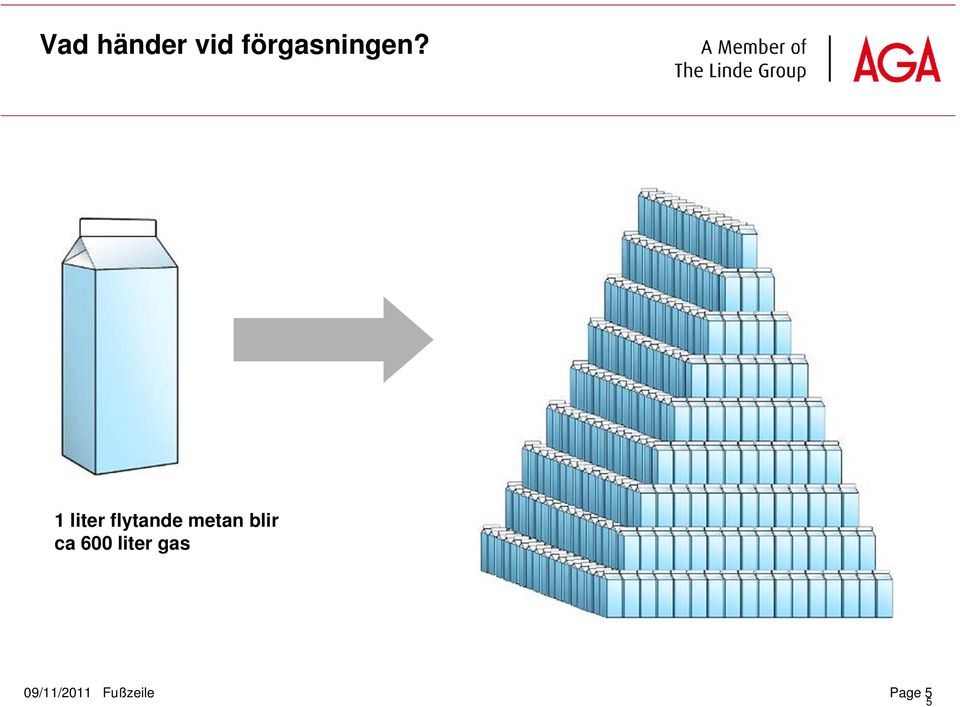

5 Vad händer vid förgasningen? 1 liter flytande metan blir ca 600 liter gas 09/11/2011 Fußzeile Page 5 5

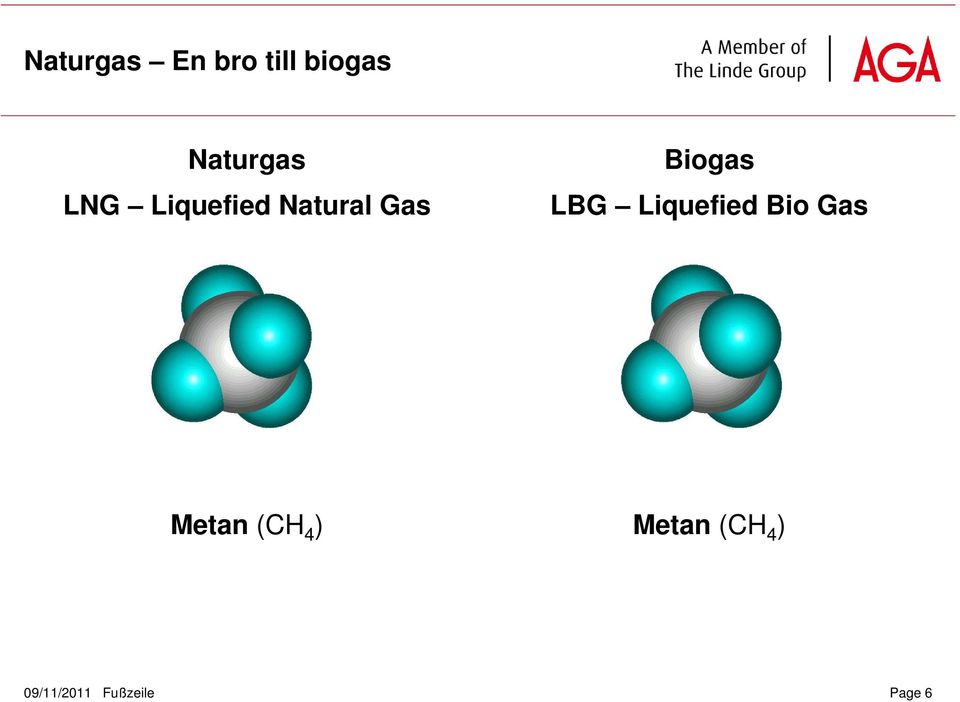

6 Naturgas En bro till biogas Naturgas LNG Liquefied Natural Gas Biogas LBG Liquefied Bio Gas Metan (CH 4 ) Metan (CH 4 ) 09/11/2011 Fußzeile Page 6

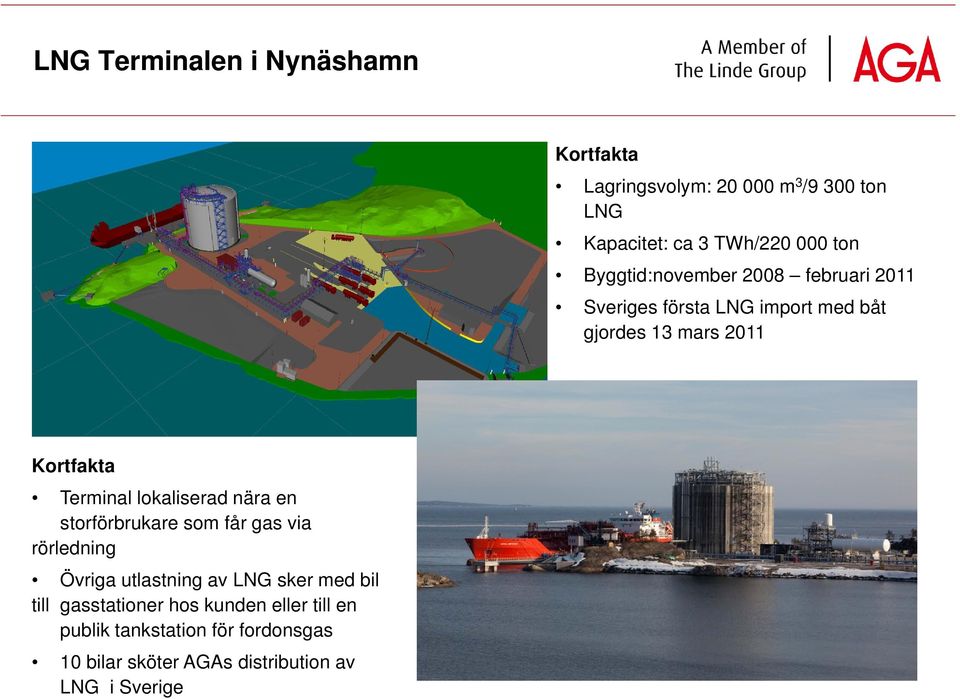

7 LNG Terminalen i Nynäshamn Kortfakta Lagringsvolym: m 3 /9 300 ton LNG Kapacitet: ca 3 TWh/ ton Byggtid:november 2008 februari 2011 Sveriges första LNG import med båt gjordes 13 mars 2011 Kortfakta Terminal lokaliserad nära en storförbrukare som får gas via rörledning Övriga utlastning av LNG sker med bil till gasstationer hos kunden eller till en publik tankstation för fordonsgas 10 bilar sköter AGAs distribution av LNG i Sverige

8 LNG Terminalen i Nynäshamn Tankvikt Vikt inkl. LNG Netto ton ton ton Höjd 35 meter 09/11/2011 Fußzeile Page 8

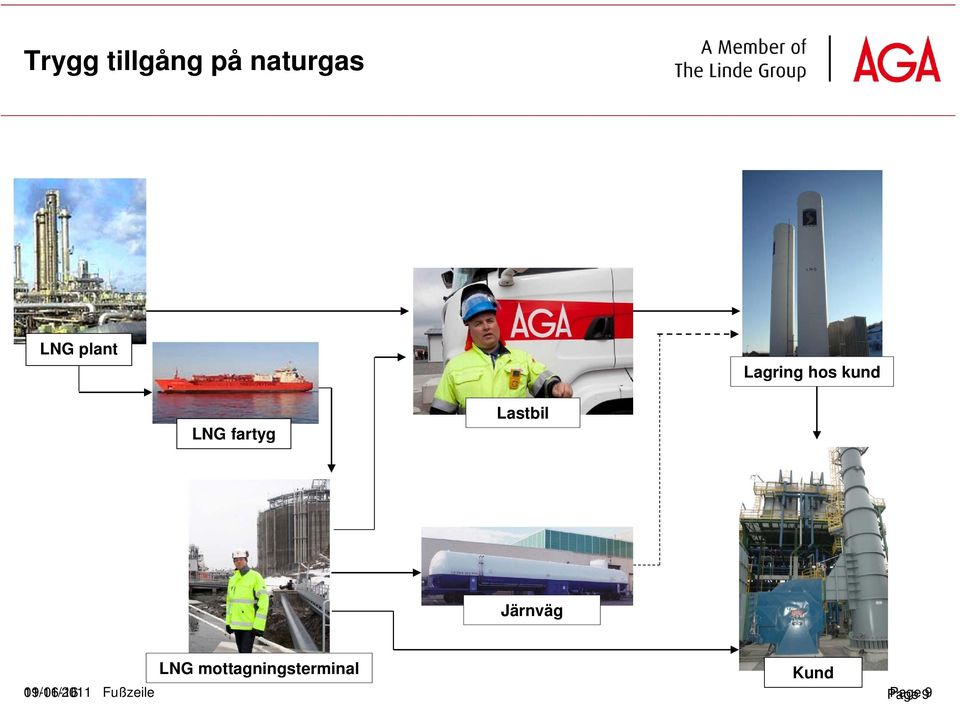

9 Trygg tillgång på naturgas LNG plant Lagring hos kund LNG fartyg Lastbil Järnväg LNG mottagningsterminal Kund 09/11/ Fußzeile Page 9

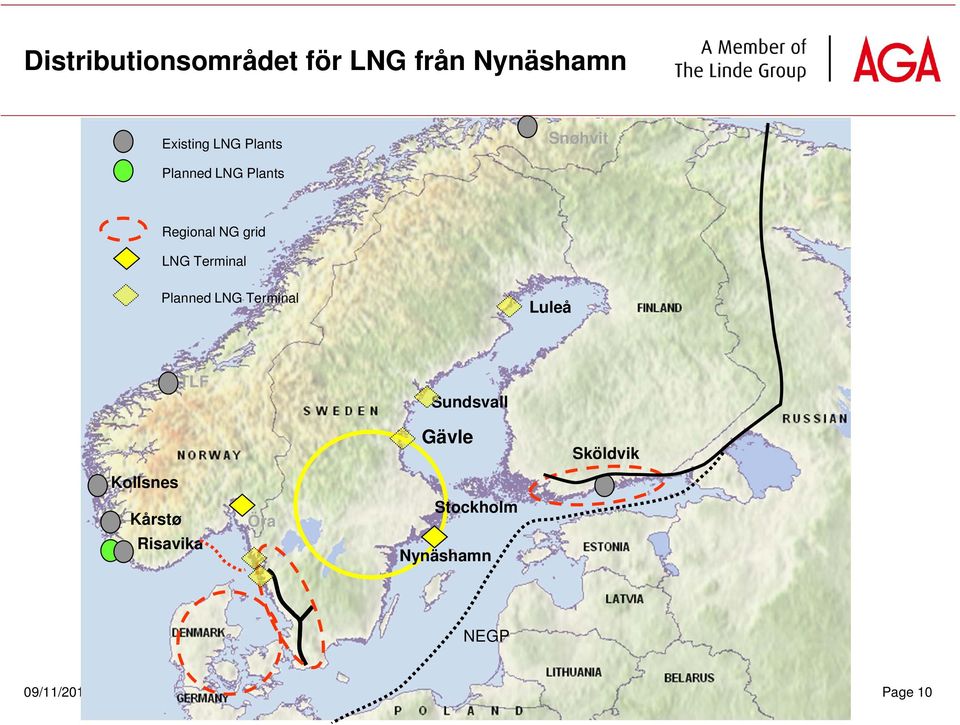

10 Distributionsområdet för LNG från Nynäshamn Existing LNG Plants Snøhvit Planned LNG Plants Regional NG grid LNG Terminal Planned LNG Terminal Luleå TLF Sundsvall Gävle Sköldvik Kollsnes Kårstø Risavika Öra Stockholm Nynäshamn NEGP 09/11/2011 Fußzeile Page 10

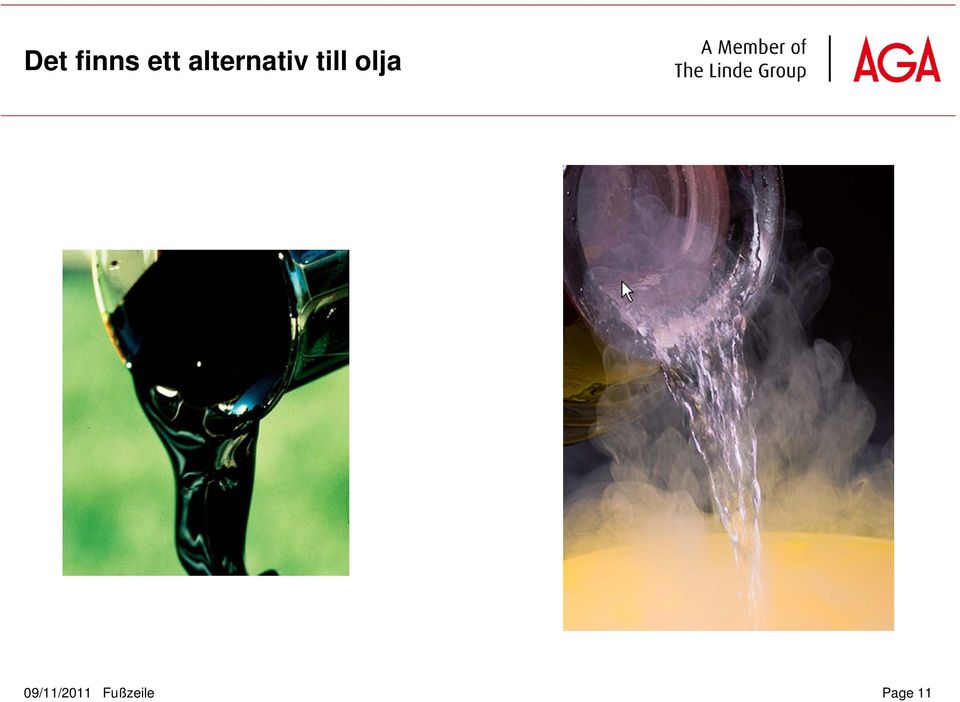

11 Det finns ett alternativ till olja 09/11/2011 Fußzeile Page 11

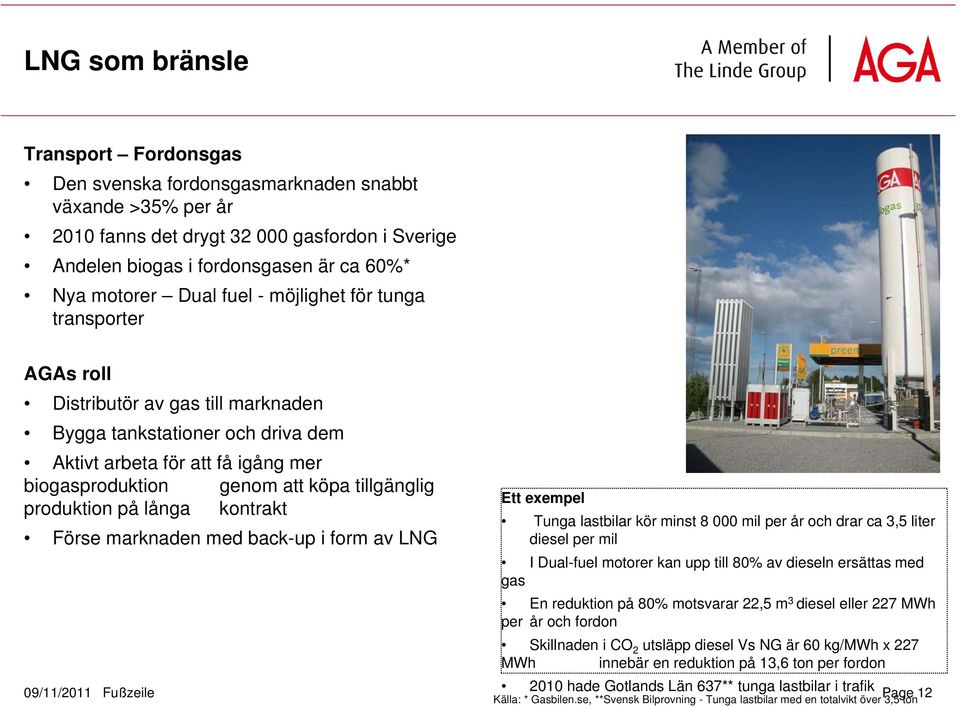

12 LNG som bränsle Transport Fordonsgas Den svenska fordonsgasmarknaden snabbt växande >35% per år 2010 fanns det drygt gasfordon i Sverige Andelen biogas i fordonsgasen är ca 60%* Nya motorer Dual fuel - möjlighet för tunga transporter AGAs roll Distributör av gas till marknaden Bygga tankstationer och driva dem Aktivt arbeta för att få igång mer biogasproduktion genom att köpa tillgänglig produktion på långa kontrakt Förse marknaden med back-up i form av LNG Ett exempel Tunga lastbilar kör minst mil per år och drar ca 3,5 liter diesel per mil I Dual-fuel motorer kan upp till 80% av dieseln ersättas med gas En reduktion på 80% motsvarar 22,5 m 3 diesel eller 227 MWh per år och fordon Skillnaden i CO 2 utsläpp diesel Vs NG är 60 kg/mwh x 227 MWh innebär en reduktion på 13,6 ton per fordon 09/11/2011 Fußzeile 2010 hade Gotlands Län 637** tunga lastbilar i trafik Page 12 Källa: * Gasbilen.se, **Svensk Bilprovning - Tunga lastbilar med en totalvikt över 3,5 ton

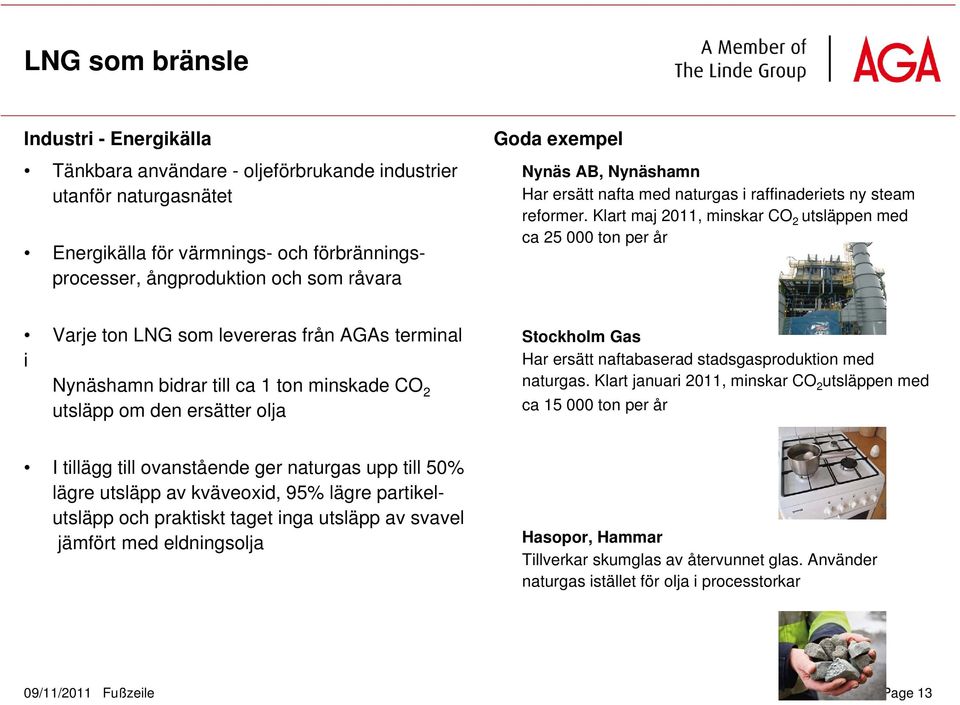

13 LNG som bränsle Industri - Energikälla Tänkbara användare - oljeförbrukande industrier utanför naturgasnätet Energikälla för värmnings- och förbränningsprocesser, ångproduktion och som råvara Goda exempel Nynäs AB, Nynäshamn Har ersätt nafta med naturgas i raffinaderiets ny steam reformer. Klart maj 2011, minskar CO 2 utsläppen med ca ton per år Varje ton LNG som levereras från AGAs terminal i Nynäshamn bidrar till ca 1 ton minskade CO 2 utsläpp om den ersätter olja Stockholm Gas Har ersätt naftabaserad stadsgasproduktion med naturgas. Klart januari 2011, minskar CO 2 utsläppen med ca ton per år I tillägg till ovanstående ger naturgas upp till 50% lägre utsläpp av kväveoxid, 95% lägre partikelutsläpp och praktiskt taget inga utsläpp av svavel jämfört med eldningsolja Hasopor, Hammar Tillverkar skumglas av återvunnet glas. Använder naturgas istället för olja i processtorkar 09/11/2011 Fußzeile Page 13

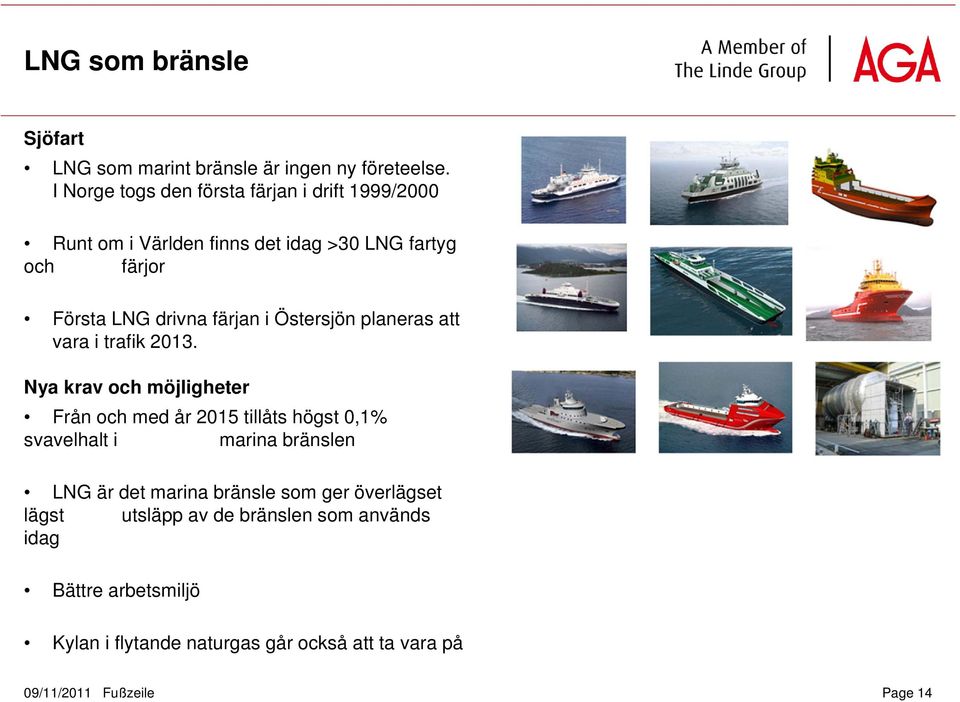

14 LNG som bränsle Sjöfart LNG som marint bränsle är ingen ny företeelse. I Norge togs den första färjan i drift 1999/2000 Runt om i Världen finns det idag >30 LNG fartyg och färjor Första LNG drivna färjan i Östersjön planeras att vara i trafik Nya krav och möjligheter Från och med år 2015 tillåts högst 0,1% svavelhalt i marina bränslen LNG är det marina bränsle som ger överlägset lägst utsläpp av de bränslen som används idag Bättre arbetsmiljö Kylan i flytande naturgas går också att ta vara på 09/11/2011 Fußzeile Page 14

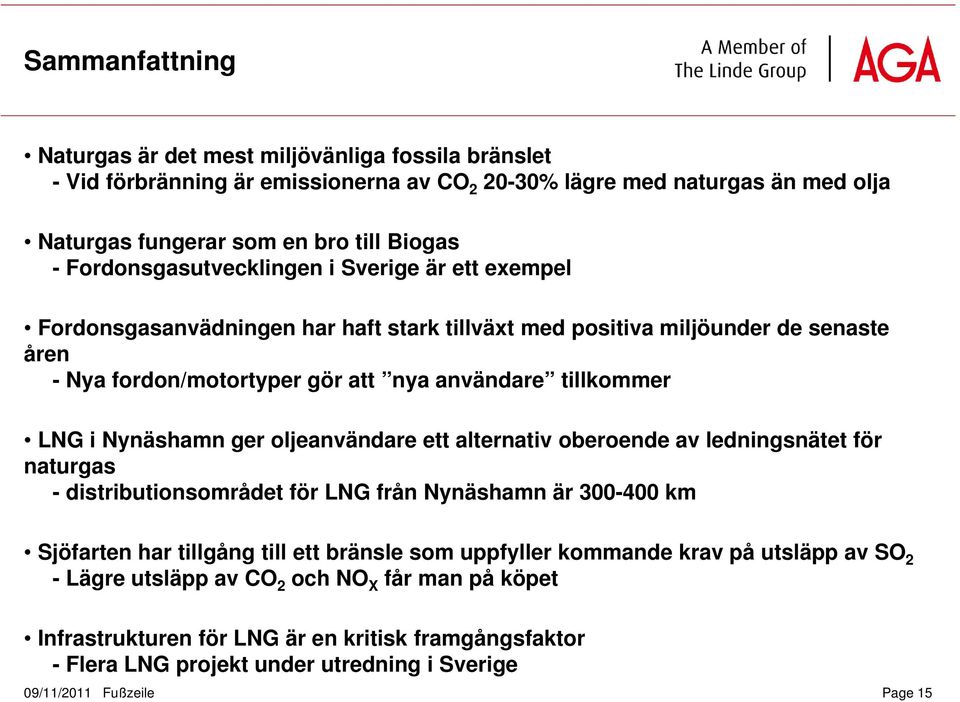

15 Sammanfattning Naturgas är det mest miljövänliga fossila bränslet - Vid förbränning är emissionerna av CO % lägre med naturgas än med olja Naturgas fungerar som en bro till Biogas - Fordonsgasutvecklingen i Sverige är ett exempel Fordonsgasanvädningen har haft stark tillväxt med positiva miljöunder de senaste åren - Nya fordon/motortyper gör att nya användare tillkommer LNG i Nynäshamn ger oljeanvändare ett alternativ oberoende av ledningsnätet för naturgas - distributionsområdet för LNG från Nynäshamn är km Sjöfarten har tillgång till ett bränsle som uppfyller kommande krav på utsläpp av SO 2 - Lägre utsläpp av CO 2 och NO X får man på köpet Infrastrukturen för LNG är en kritisk framgångsfaktor - Flera LNG projekt under utredning i Sverige 09/11/2011 Fußzeile Page 15

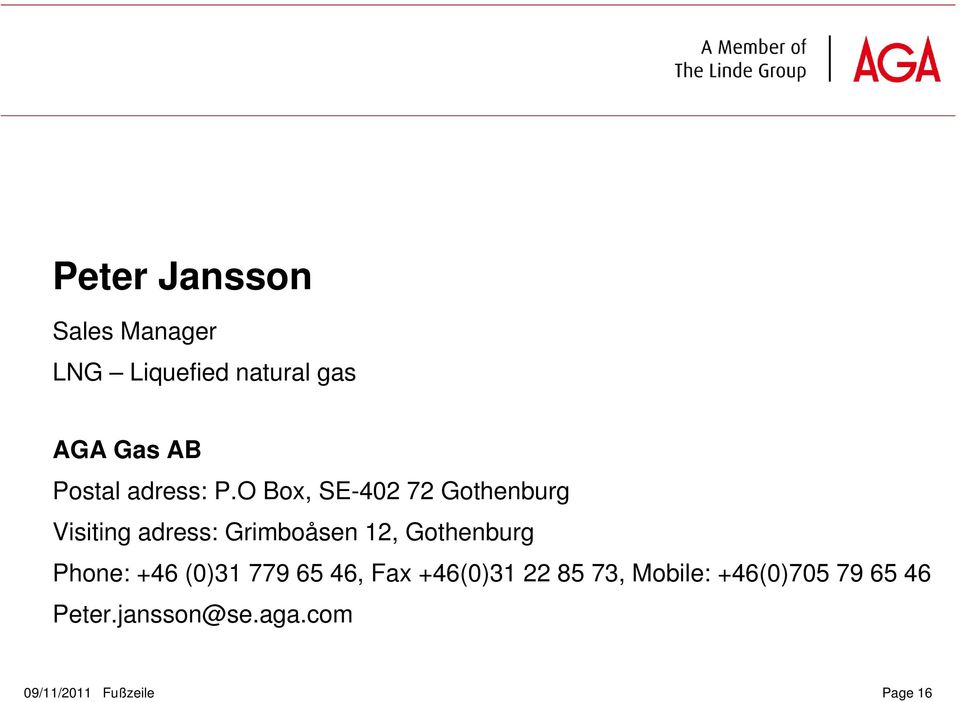

16 Peter Jansson Sales Manager LNG Liquefied natural gas AGA Gas AB Postal adress: P.O Box, SE Gothenburg Visiting adress: Grimboåsen 12, Gothenburg Phone: +46 (0) , Fax +46(0) , Mobile: +46(0) /11/2011 Fußzeile Page 16
