1 INFOTEC AP/TAVG/MMXP/MUX DIAGNOSTISK VALIDERING BSI ELEKTRISK ARKITEKTUR BI-VAN CAN COM2000 G12 SERIE FÖR FUNKTIONSKONTROLL LUFTKONDITIONERING Tillämpning för PEUGEOT-fordon 206 (Från och med DAM 9076 ) (Från och med DAM 9001 ) Partner ( Mellan DAM 9457 och 9478 om COM2000 ) Alla Partner (Från och med DAM 9479 ) 807 Behandlade kundklagomål en alstrar inte någon kall luft Andra klagomål

2 Markering av ändringar i dokument Datum Version Beskrivning av ändringar 11/06/2004 v1.0 Skapande av dokument 22/06/2004 v1.1 Korrigering av serienummer i sidslut Översikten över kontroll av degraderat program är upphävd, den ersätts av en varning för preliminära kontroller G12 Seriediagnostik för funktionen luftkonditionering 2

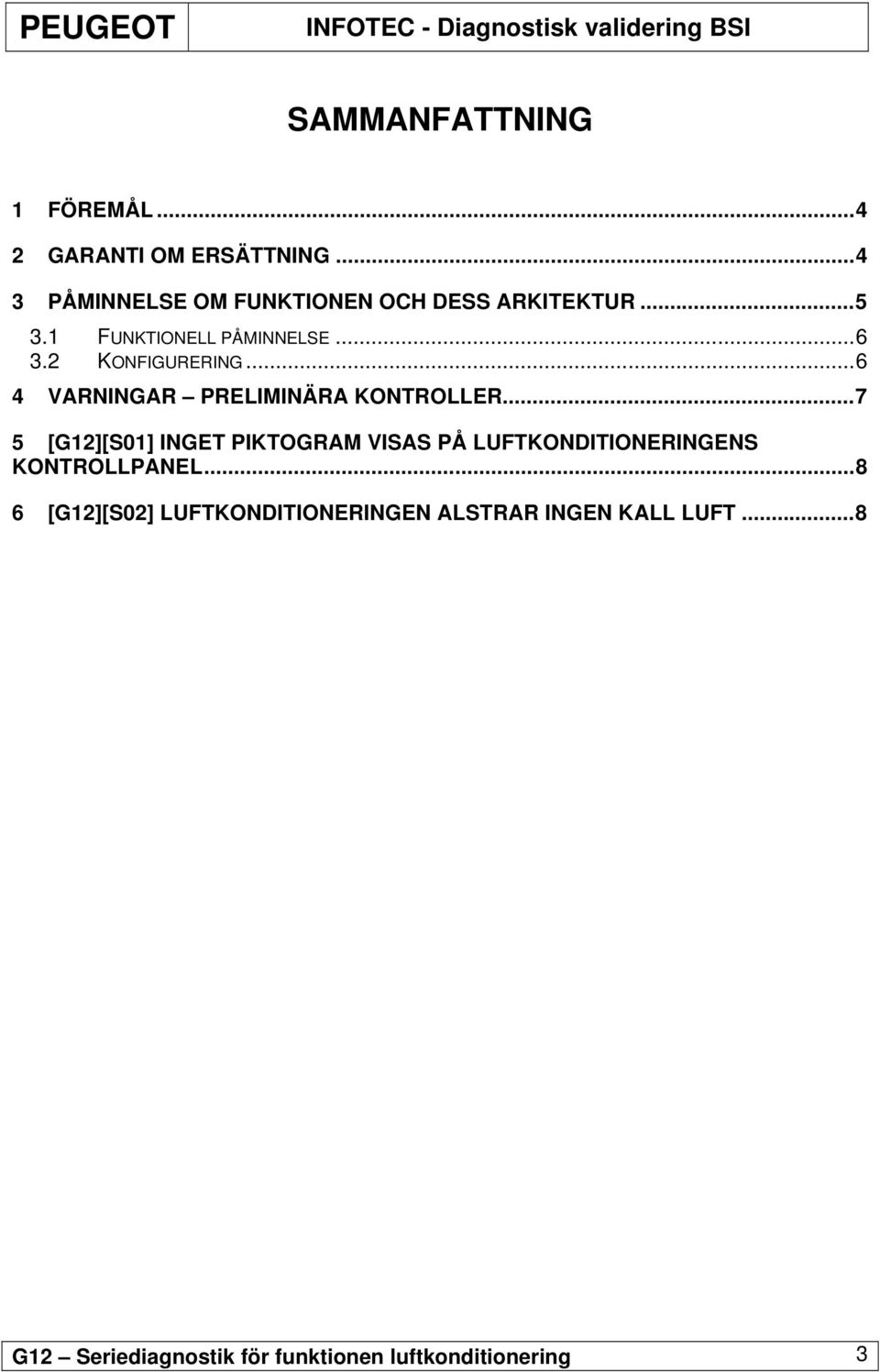

3 SAMMANFATTNING 1 FÖREMÅL GARANTI OM ERSÄTTNING PÅMINNELSE OM FUNKTIONEN OCH DESS ARKITEKTUR FUNKTIONELL PÅMINNELSE KONFIGURERING VARNINGAR PRELIMINÄRA KONTROLLER [G12][S01] INGET PIKTOGRAM VISAS PÅ LUFTKONDITIONERINGENS KONTROLLPANEL [G12][S02] LUFTKONDITIONERINGEN ALSTRAR INGEN KALL LUFT...8 G12 Seriediagnostik för funktionen luftkonditionering 3

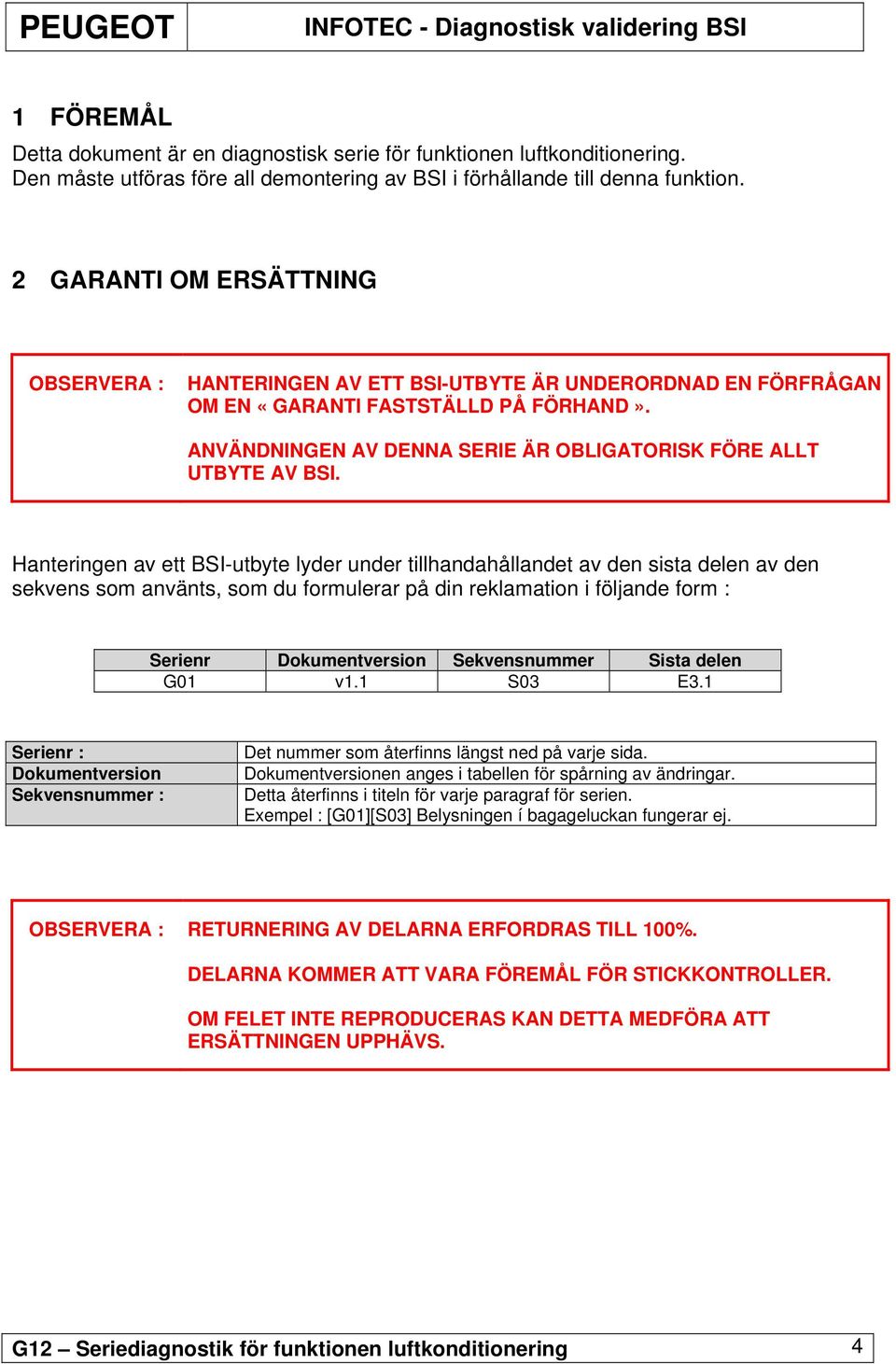

4 1 FÖREMÅL Detta dokument är en diagnostisk serie för funktionen luftkonditionering. Den måste utföras före all demontering av BSI i förhållande till denna funktion. 2 GARANTI OM ERSÄTTNING OBSERVERA : HANTERINGEN AV ETT BSI-UTBYTE ÄR UNDERORDNAD EN FÖRFRÅGAN OM EN «GARANTI FASTSTÄLLD PÅ FÖRHAND». ANVÄNDNINGEN AV DENNA SERIE ÄR OBLIGATORISK FÖRE ALLT UTBYTE AV BSI. Hanteringen av ett BSI-utbyte lyder under tillhandahållandet av den sista delen av den sekvens som använts, som du formulerar på din reklamation i följande form : Serienr Dokumentversion Sekvensnummer Sista delen G01 v1.1 S03 E3.1 Serienr : Dokumentversion Sekvensnummer : Det nummer som återfinns längst ned på varje sida. Dokumentversionen anges i tabellen för spårning av ändringar. Detta återfinns i titeln för varje paragraf för serien. Exempel : [G01][S03] Belysningen í bagageluckan fungerar ej. OBSERVERA : RETURNERING AV DELARNA ERFORDRAS TILL 100%. DELARNA KOMMER ATT VARA FÖREMÅL FÖR STICKKONTROLLER. OM FELET INTE REPRODUCERAS KAN DETTA MEDFÖRA ATT ERSÄTTNINGEN UPPHÄVS. G12 Seriediagnostik för funktionen luftkonditionering 4

5 3 PÅMINNELSE OM FUNKTIONEN OCH DESS ARKITEKTUR Denna funkton skall behålla en konstant temperatur inuti fordonet. Reglerad luftkonditionering : T -sond förarkabin Sond solbestrålning CLIM Aktiverare (inblåsare, fläktar etc ) T -sond avdunstare T -sond luft utvändigt för 807 Ja för 206 / 406 VAN CONF Luftkonditioneringstryck. EDP VAN CAR 1 BSI CAN HS CMM BSM Kompressor Manuell luftkonditionering : I händelse av en icke-regulerad luftkkonditionering är fordonet inte utrustat med en styrbox för luftkonditionering, den har endast en styrsida. T -sond avdunstare Luftkonditionerings-tryck T -motor CLIM-sida BSI CAN HS CMM VAN CONF Instrumentbräda BSM Kompressor Knapp On/Off Clim på 307 G12 Seriediagnostik för funktionen luftkonditionering 5

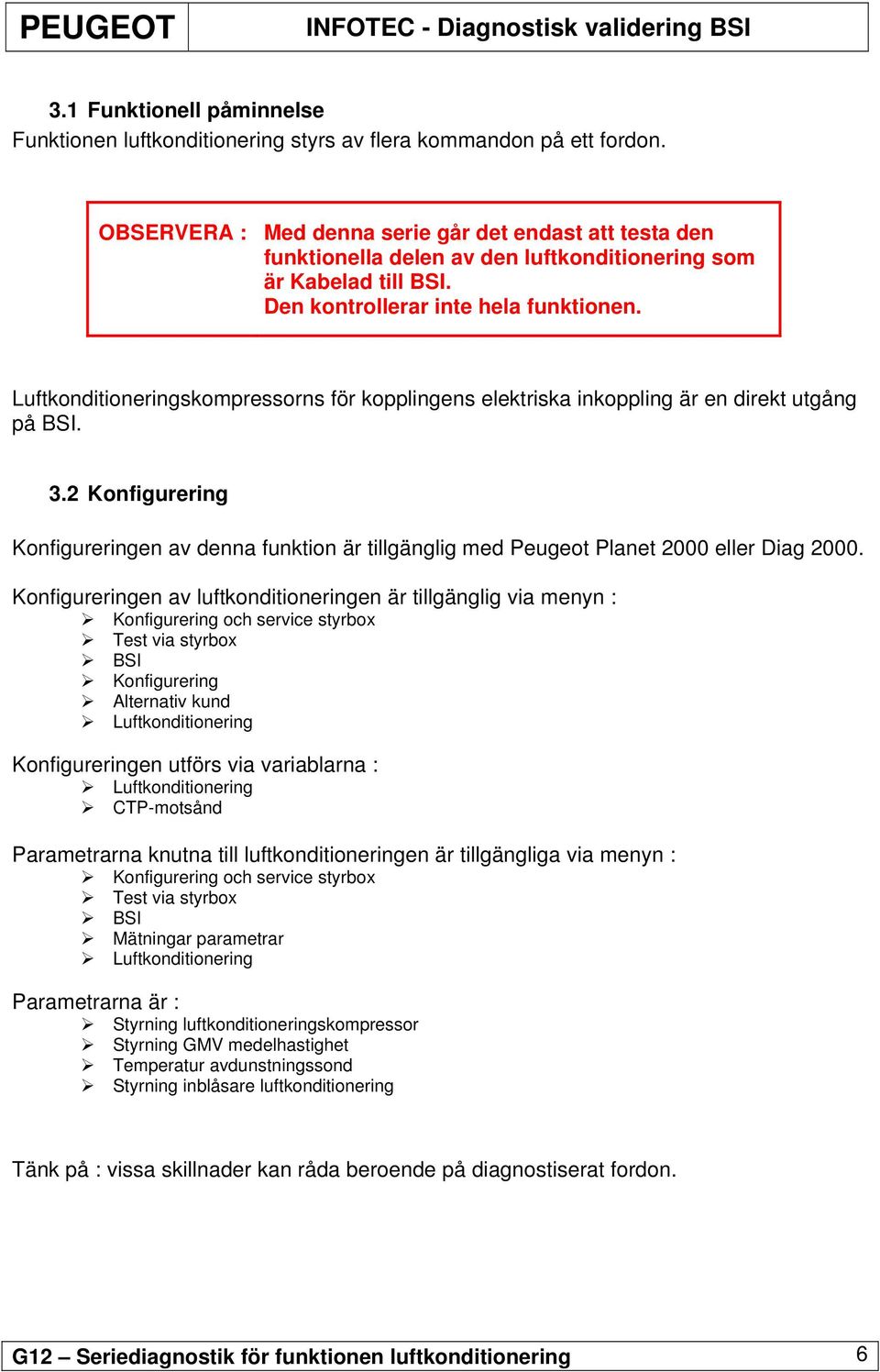

6 3.1 Funktionell påminnelse Funktionen luftkonditionering styrs av flera kommandon på ett fordon. OBSERVERA : Med denna serie går det endast att testa den funktionella delen av den luftkonditionering som är ad till BSI. Den kontrollerar inte hela funktionen. Luftkonditioneringskompressorns för kopplingens elektriska inkoppling är en direkt utgång på BSI. 3.2 Konfigurering Konfigureringen av denna funktion är tillgänglig med Peugeot Planet 2000 eller Diag Konfigureringen av luftkonditioneringen är tillgänglig via menyn : BSI Konfigurering Alternativ kund Konfigureringen utförs via variablarna : CTP-motsånd Parametrarna knutna till luftkonditioneringen är tillgängliga via menyn : BSI Mätningar parametrar Parametrarna är : Styrning luftkonditioneringskompressor Styrning GMV medelhastighet Temperatur avdunstningssond Styrning inblåsare luftkonditionering Tänk på : vissa skillnader kan råda beroende på diagnostiserat fordon. G12 Seriediagnostik för funktionen luftkonditionering 6

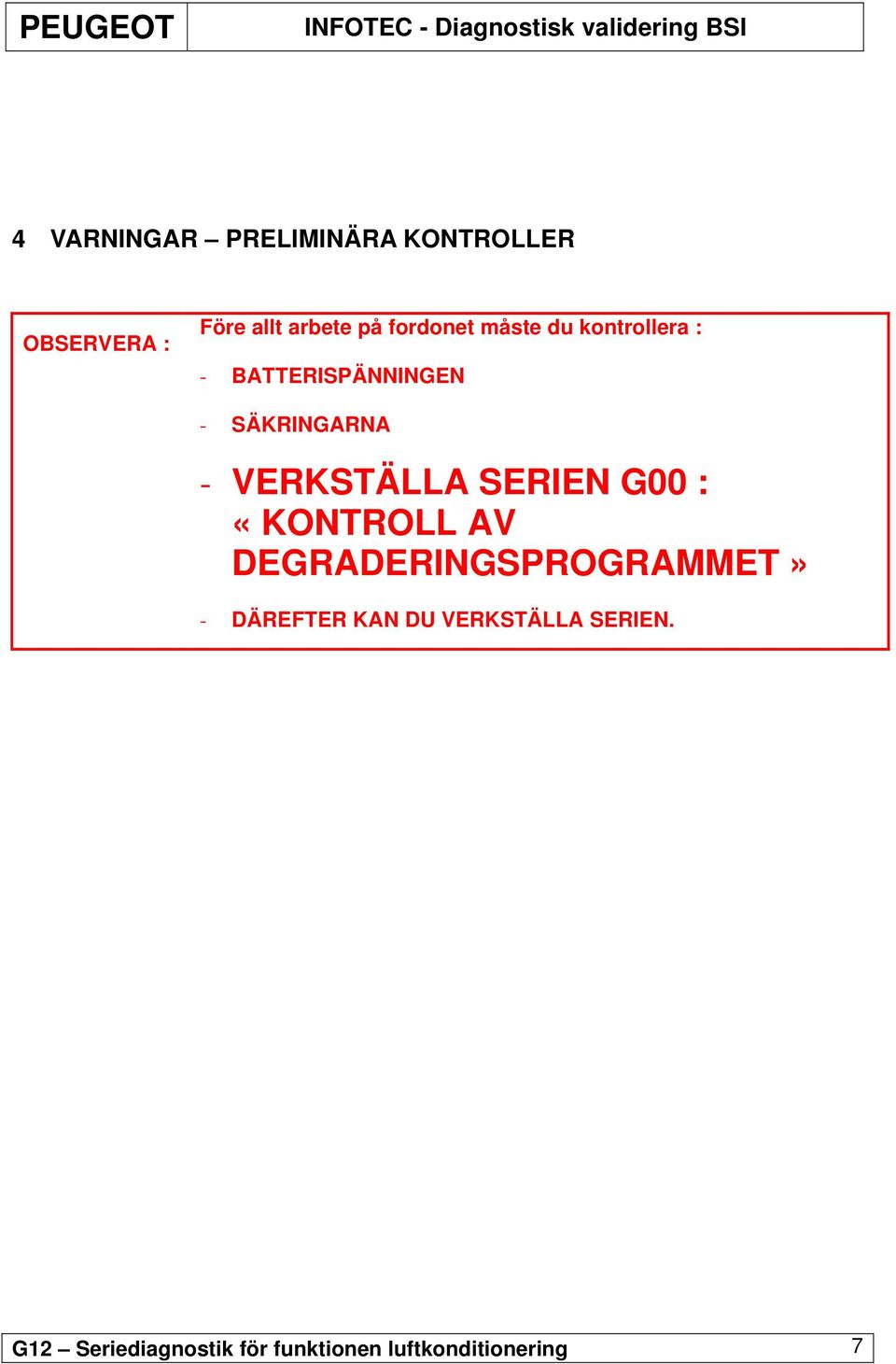

7 4 VARNINGAR PRELIMINÄRA KONTROLLER OBSERVERA : Före allt arbete på fordonet måste du kontrollera : - BATTERISPÄNNINGEN - SÄKRINGARNA - VERKSTÄLLA SERIEN G00 : «KONTROLL AV DEGRADERINGSPROGRAMMET» - DÄREFTER KAN DU VERKSTÄLLA SERIEN. G12 Seriediagnostik för funktionen luftkonditionering 7

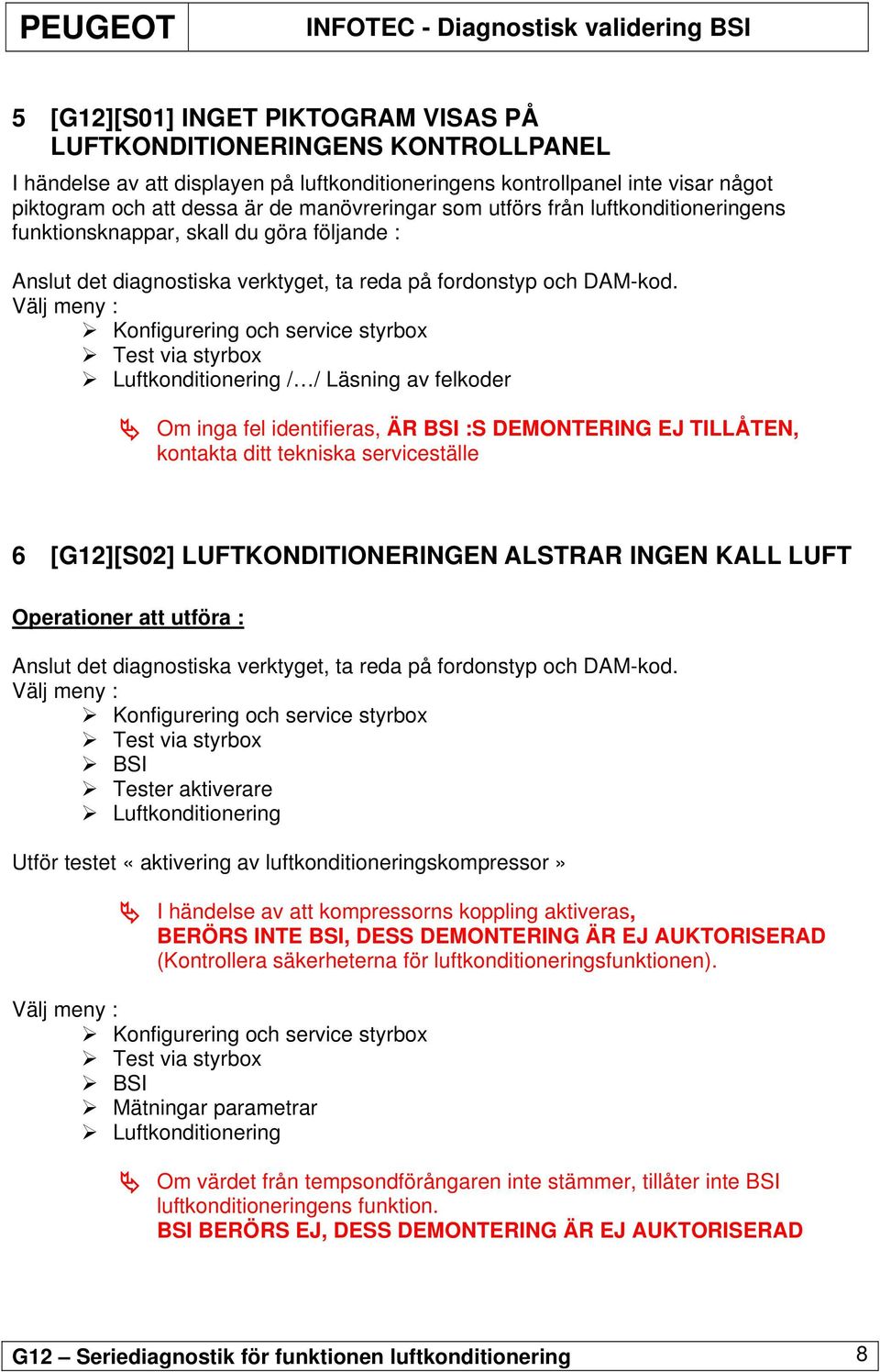

8 5 [G12][S01] INGET PIKTOGRAM VISAS PÅ LUFTKONDITIONERINGENS KONTROLLPANEL I händelse av att displayen på luftkonditioneringens kontrollpanel inte visar något piktogram och att dessa är de manövreringar som utförs från luftkonditioneringens funktionsknappar, skall du göra följande : Anslut det diagnostiska verktyget, ta reda på fordonstyp och DAM-kod. Välj meny : / / Läsning av felkoder Om inga fel identifieras, ÄR BSI :S DEMONTERING EJ TILLÅTEN, kontakta ditt tekniska serviceställe 6 [G12][S02] LUFTKONDITIONERINGEN ALSTRAR INGEN KALL LUFT Operationer att utföra : Anslut det diagnostiska verktyget, ta reda på fordonstyp och DAM-kod. Välj meny : BSI Tester aktiverare Utför testet «aktivering av luftkonditioneringskompressor» I händelse av att kompressorns koppling aktiveras, BERÖRS INTE BSI, DESS DEMONTERING ÄR EJ AUKTORISERAD (Kontrollera säkerheterna för luftkonditioneringsfunktionen). Välj meny : BSI Mätningar parametrar Om värdet från tempsondförångaren inte stämmer, tillåter inte BSI luftkonditioneringens funktion. BSI BERÖRS EJ, DESS DEMONTERING ÄR EJ AUKTORISERAD G12 Seriediagnostik för funktionen luftkonditionering 8
