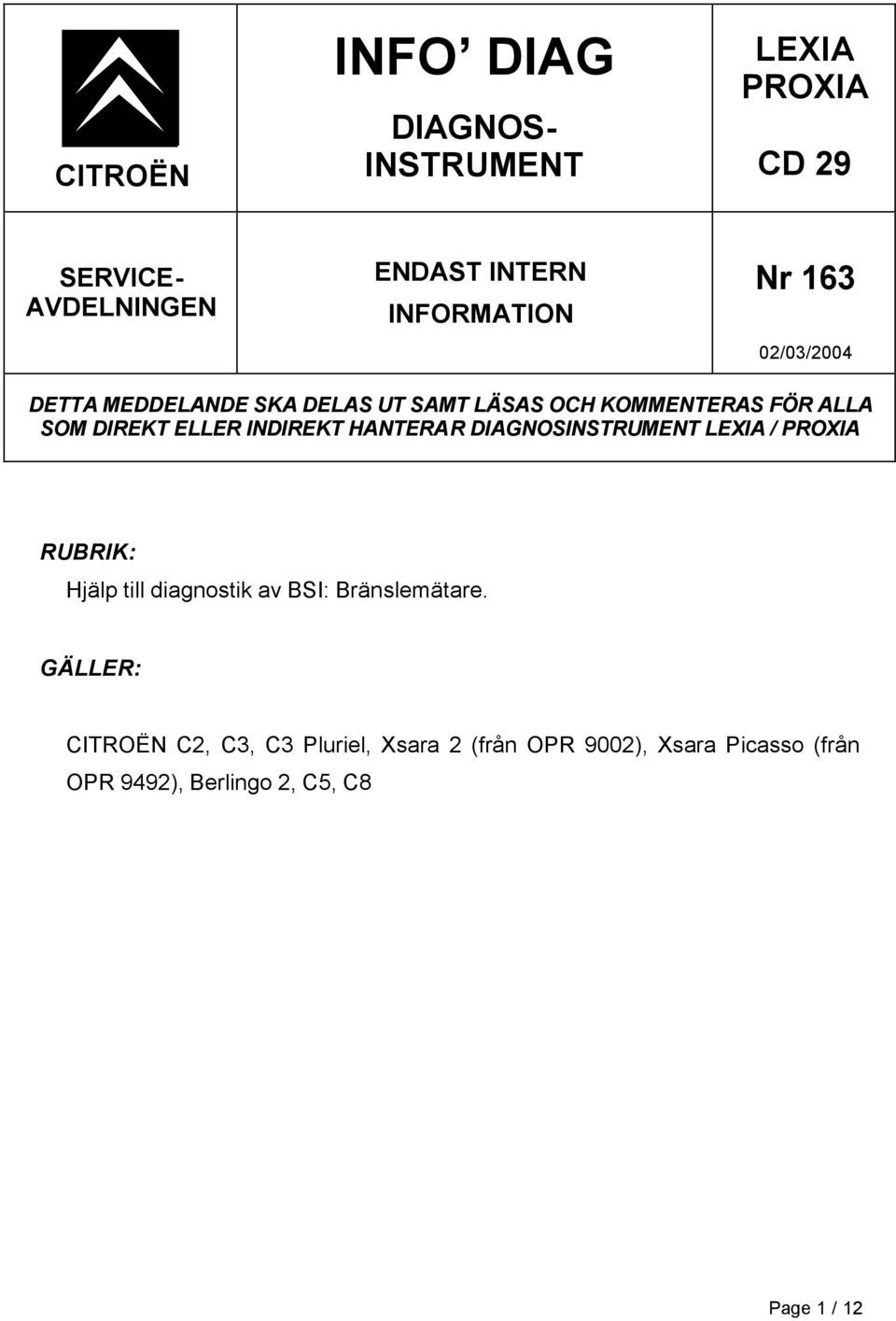

1 CITROËN INFO DIAG DIAGNOS- INSTRUMENT LEXIA PROXIA CD 29 SERVICE- AVDELNINGEN ENDAST INTERN INFORMATION Nr /03/2004 DETTA MEDDELANDE SKA DELAS UT SAMT LÄSAS OCH KOMMENTERAS FÖR ALLA SOM DIREKT ELLER INDIREKT HANTERAR DIAGNOSINSTRUMENT LEXIA / PROXIA RUBRIK: Hjälp till diagnostik av BSI: Bränslemätare. GÄLLER: CITROËN C2, C3, C3 Pluriel, Xsara 2 (från OPR 9002), Xsara Picasso (från OPR 9492), Berlingo 2, C5, C8 Page 1 / 12

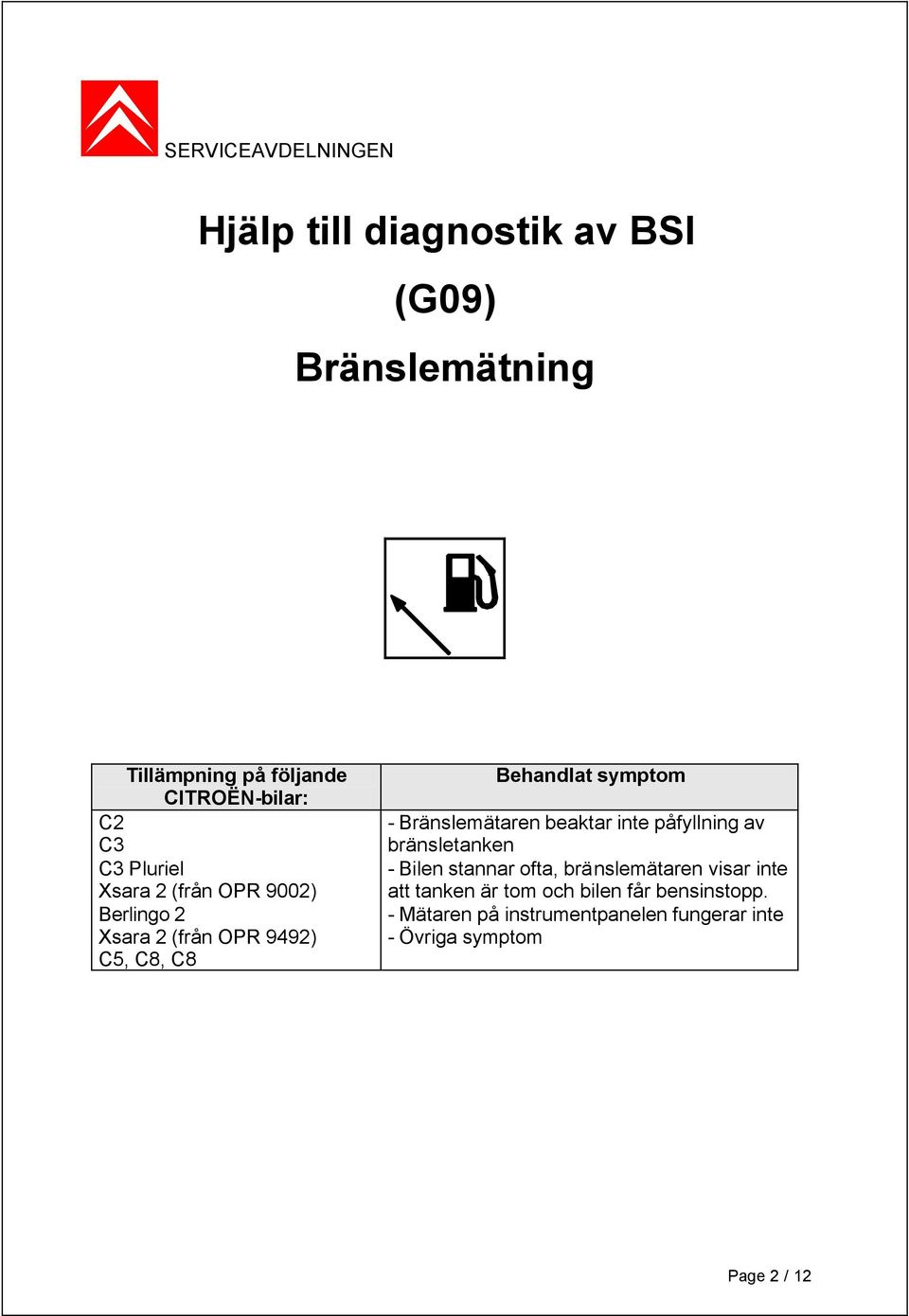

2 SERVICEAVDELNINGEN Hjälp till diagnostik av BSI (G09) Bränslemätning Tillämpning på följande CITROËN-bilar: C2 C3 C3 Pluriel Xsara 2 (från OPR 9002) Berlingo 2 Xsara 2 (från OPR 9492) C5, C8, C8 Behandlat symptom - Bränslemätaren beaktar inte påfyllning av bränsletanken - Bilen stannar ofta, bränslemätaren visar inte att tanken är tom och bilen får bensinstopp. - Mätaren på instrumentpanelen fungerar inte - Övriga symptom Page 2 / 12

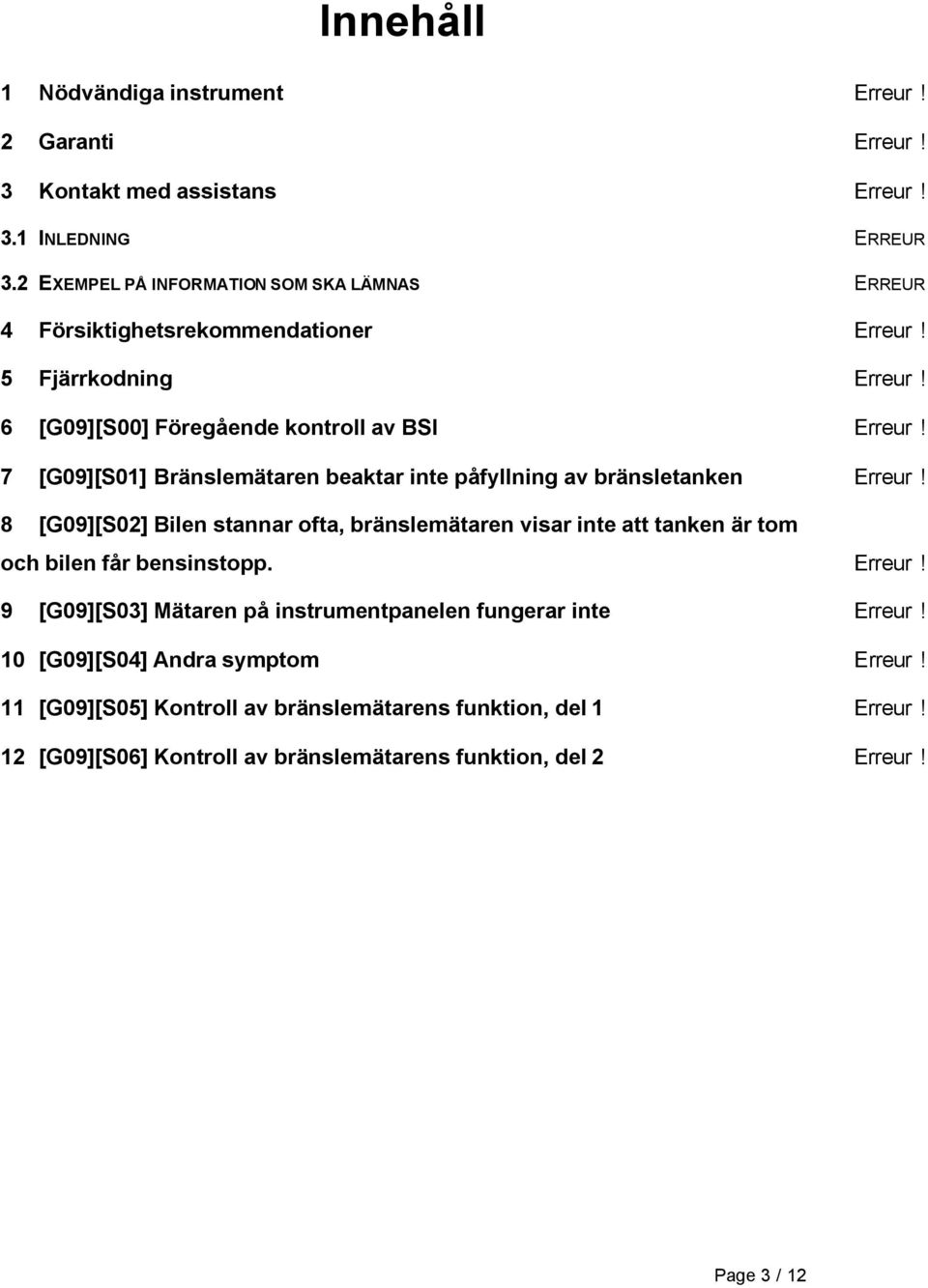

3 Innehåll 1 Nödvändiga instrument Erreur! Sig 2 Garanti Erreur! Sig 3 Kontakt med assistans Erreur! Sig 3.1 INLEDNING ERREUR 3.2 EXEMPEL PÅ INFORMATION SOM SKA LÄMNAS ERREUR 4 Försiktighetsrekommendationer Erreur! Sig 5 Fjärrkodning Erreur! Sig 6 [G09][S00] Föregående kontroll av BSI Erreur! Sig 7 [G09][S01] Bränslemätaren beaktar inte påfyllning av bränsletanken Erreur! Sig 8 [G09][S02] Bilen stannar ofta, bränslemätaren visar inte att tanken är tom och bilen får bensinstopp. Erreur! Sig 9 [G09][S03] Mätaren på instrumentpanelen fungerar inte Erreur! Sig 10 [G09][S04] Andra symptom Erreur! Sig 11 [G09][S05] Kontroll av bränslemätarens funktion, del 1 Erreur! Sig 12 [G09][S06] Kontroll av bränslemätarens funktion, del 2 Erreur! Sig Page 3 / 12

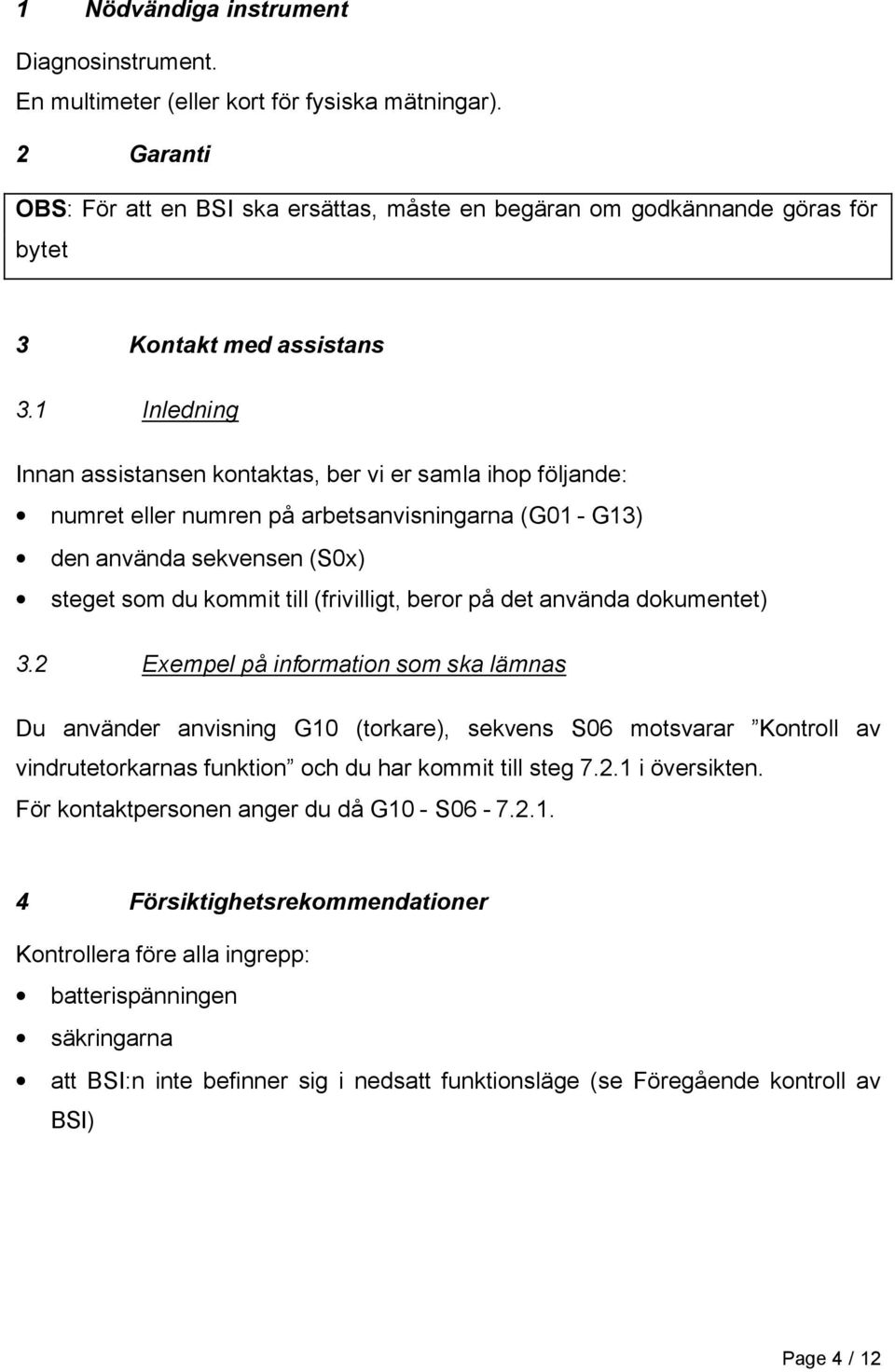

4 1 Nödvändiga instrument Diagnosinstrument. En multimeter (eller kort för fysiska mätningar). 2 Garanti OBS: För att en BSI ska ersättas, måste en begäran om godkännande göras för bytet 3 Kontakt med assistans 3.1 Inledning Innan assistansen kontaktas, ber vi er samla ihop följande: numret eller numren på arbetsanvisningarna (G01 - G13) den använda sekvensen (S0x) steget som du kommit till (frivilligt, beror på det använda dokumentet) 3.2 Exempel på information som ska lämnas Du använder anvisning G10 (torkare), sekvens S06 motsvarar Kontroll av vindrutetorkarnas funktion och du har kommit till steg i översikten. För kontaktpersonen anger du då G10 - S Försiktighetsrekommendationer Kontrollera före alla ingrepp: batterispänningen säkringarna att BSI:n inte befinner sig i nedsatt funktionsläge (se Föregående kontroll av BSI) Page 4 / 12

5 5 Fjärrkodning Ett visst antal fjärrkodningsparametrar är minneslagrade i BSI: bränsletankens rymd (*) statiska mätaregenskaper (*) dynamiska mätaregenskaper (*) (*) Beroende på fordon Se Info Diag om fjärrkodning av den BSI som motsvarar bilen. Parametrarna kan nås sedan man upprättat kommunikation med BSI:n med hjälp av en diagnosinstrument och valt menyn MANUELL FJÄRRKODNING och därefter KONFIGURATION. Page 5 / 12

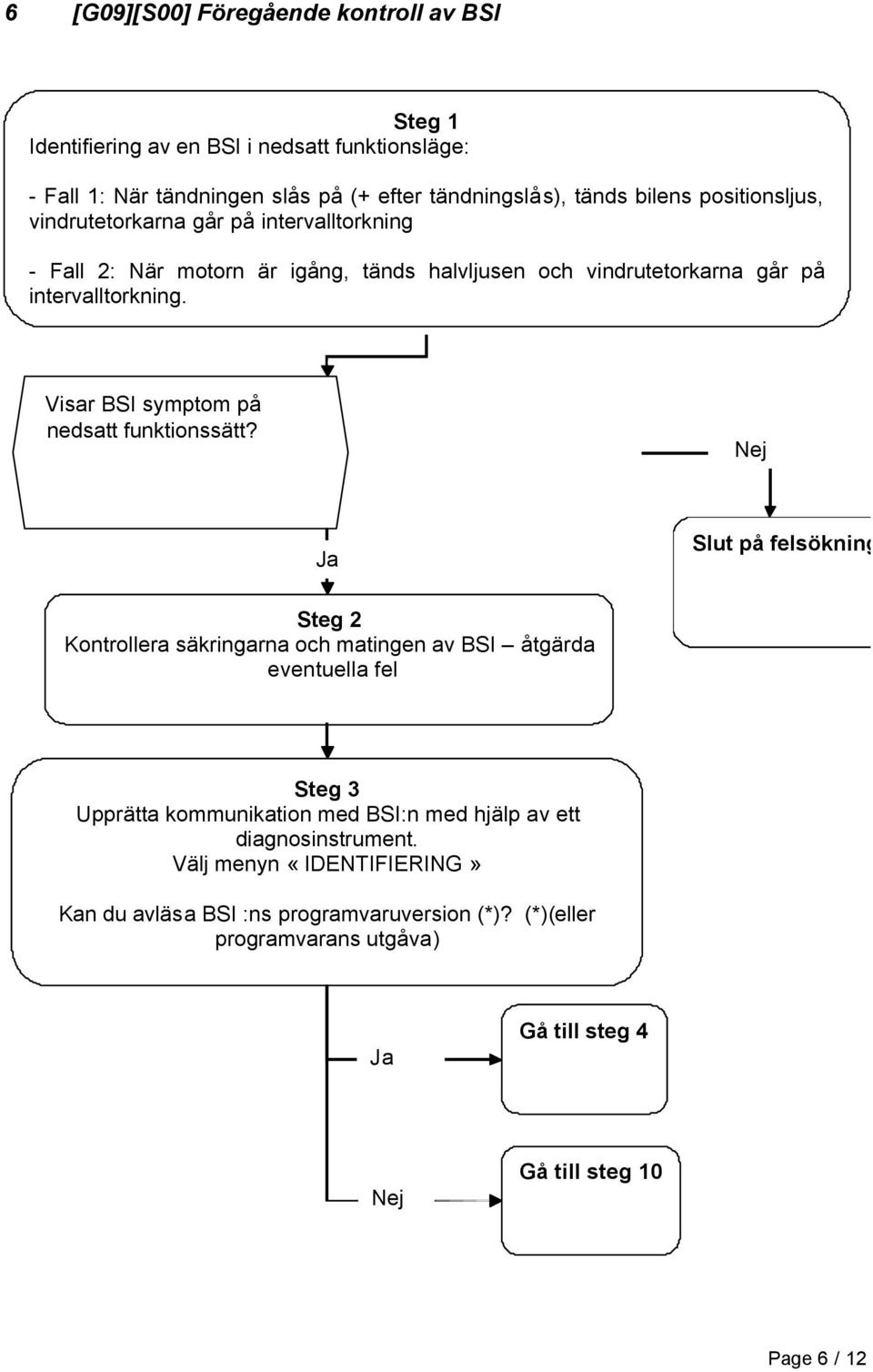

6 6 [G09][S00] Föregående kontroll av BSI Steg 1 Identifiering av en BSI i nedsatt funktionsläge: - Fall 1: När tändningen slås på (+ efter tändningslås), tänds bilens positionsljus, vindrutetorkarna går på intervalltorkning - Fall 2: När motorn är igång, tänds halvljusen och vindrutetorkarna går på intervalltorkning. Visar BSI symptom på nedsatt funktionssätt? Slut på felsökning Steg 2 Kontrollera säkringarna och matingen av BSI åtgärda eventuella fel Steg 3 Upprätta kommunikation med BSI:n med hjälp av ett diagnosinstrument. Välj menyn «IDENTIFIERING» Kan du avläsa BSI :ns programvaruversion (*)? (*)(eller programvarans utgåva) Gå till steg 4 Gå till steg 10 Page 6 / 12

7 Steg 4 Är BSI:n ny? (kommer från reservdelsavdelningen) Steg 5 Före slutet av juni 2004: Demontering av BSI :n godkänd. Från början av juli 2004: Fjärrprogrammera BSI :n med hjälp av metoden för fjärrprogrammering av okodade datorer Steg 6 Har BSI:n tidigare fjärrkodats? Steg 8 Gå till steg 10 Steg 7 Gör om fjärrprogrammeringen av BSI:n åtminstone tre gånger. Efter tredje försöket är demontering av BSI:n godkänd. Page 7 / 12

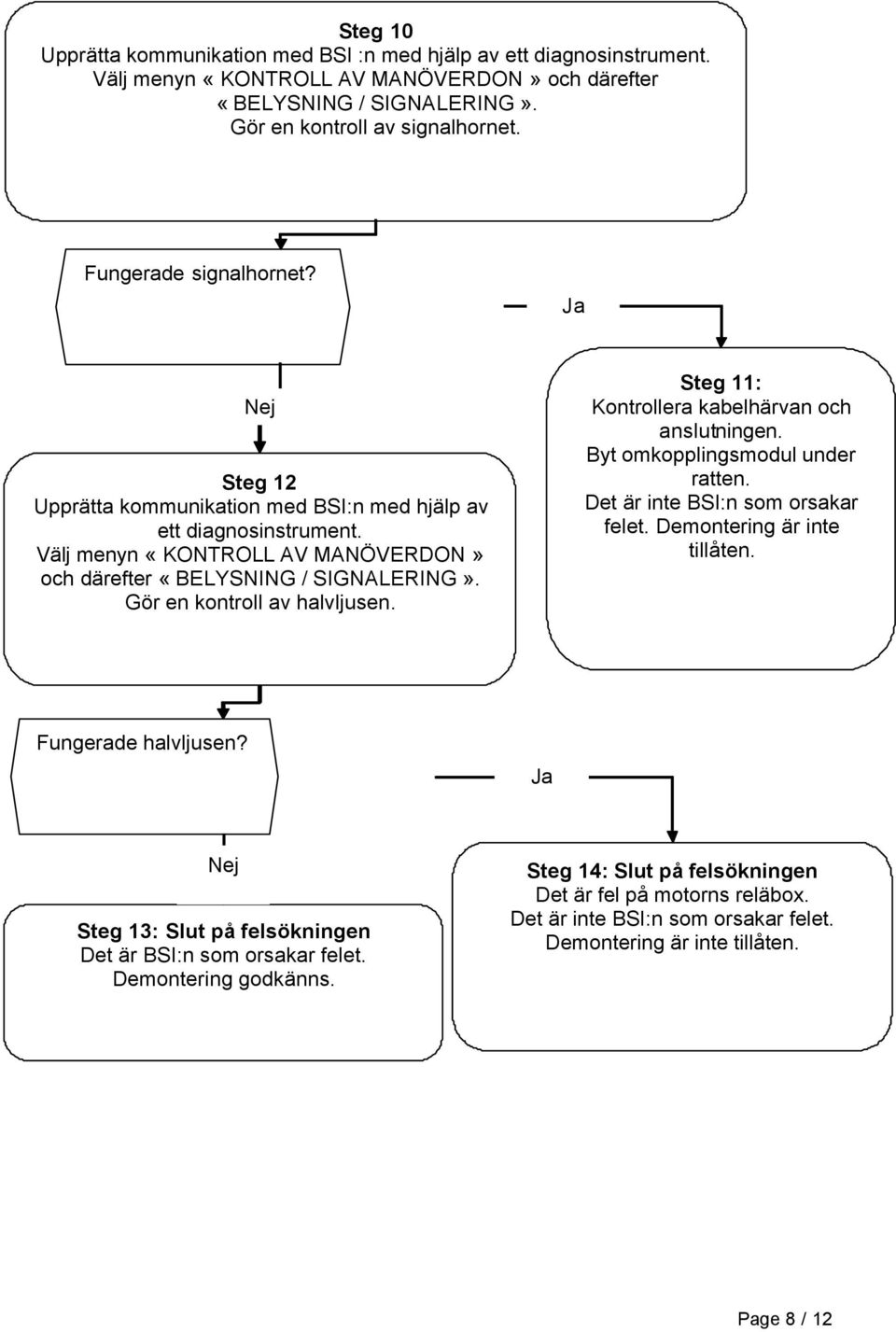

8 Steg 10 Upprätta kommunikation med BSI :n med hjälp av ett diagnosinstrument. Välj menyn «KONTROLL AV MANÖVERDON» och därefter «BELYSNING / SIGNALERING». Gör en kontroll av signalhornet. Fungerade signalhornet? Steg 12 Upprätta kommunikation med BSI:n med hjälp av ett diagnosinstrument. Välj menyn «KONTROLL AV MANÖVERDON» och därefter «BELYSNING / SIGNALERING». Gör en kontroll av halvljusen. Steg 11: Kontrollera kabelhärvan och anslutningen. Byt omkopplingsmodul under ratten. Det är inte BSI:n som orsakar felet. Demontering är inte tillåten. Fungerade halvljusen? Steg 13: Slut på felsökningen Det är BSI:n som orsakar felet. Demontering godkänns. Steg 14: Slut på felsökningen Det är fel på motorns reläbox. Det är inte BSI:n som orsakar felet. Demontering är inte tillåten. Page 8 / 12

9 7 [G09][S01] Bränslemätaren beaktar inte påfyllning av bränsletanken Detta fall föreligger om kunden fyller på tanken med en mindre mängd bränsle än 7 liter. OBS: Det är inte BSI:n som orsakar detta och demontering godkänns inte. 8 [G09][S02] Bilen stannar ofta, bränslemätaren visar inte att tanken är tom och bilen får bensinstopp. Kontrollera i fråga om C3 att BSI:ns programvara är uppdaterad. OBS: Det är inte BSI:n som orsakar detta och demontering godkänns inte. 9 [G09][S03] Mätaren på instrumentpanelen fungerar inte Se [G09][S05] Kontroll av bränslemätningens funktion 10 [G09][S04] Andra symptom Se [G09][S05] Kontroll av bränslemätningens funktion. Page 9 / 12

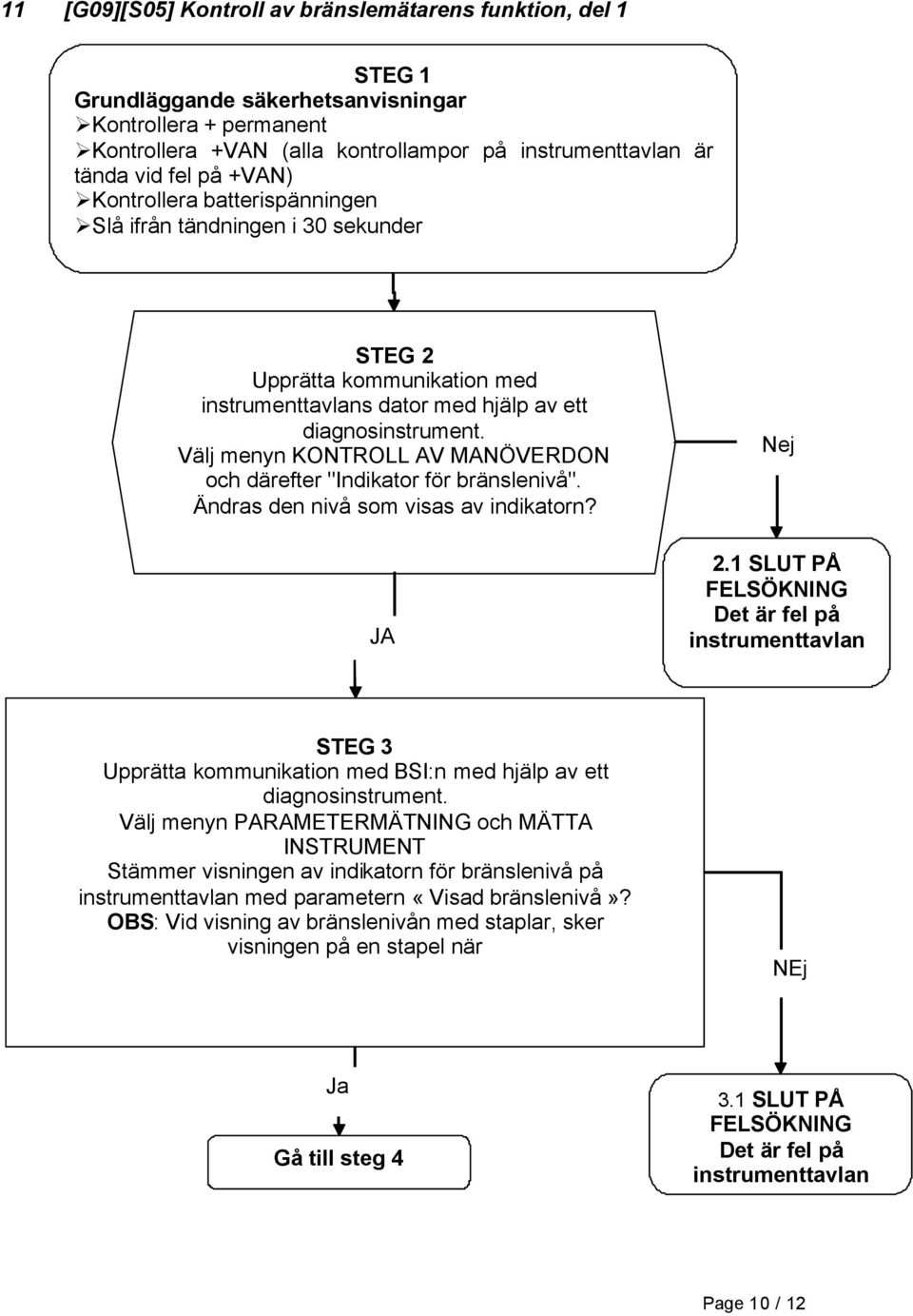

10 11 [G09][S05] Kontroll av bränslemätarens funktion, del 1 STEG 1 Grundläggande säkerhetsanvisningar Kontrollera + permanent Kontrollera +VAN (alla kontrollampor på instrumenttavlan är tända vid fel på +VAN) Kontrollera batterispänningen Slå ifrån tändningen i 30 sekunder STEG 2 Upprätta kommunikation med instrumenttavlans dator med hjälp av ett diagnosinstrument. Välj menyn KONTROLL AV MANÖVERDON och därefter "Indikator för bränslenivå". Ändras den nivå som visas av indikatorn? JA 2.1 SLUT PÅ FELSÖKNING Det är fel på instrumenttavlan STEG 3 Upprätta kommunikation med BSI:n med hjälp av ett diagnosinstrument. Välj menyn PARAMETERMÄTNING och MÄTTA INSTRUMENT Stämmer visningen av indikatorn för bränslenivå på instrumenttavlan med parametern «Visad bränslenivå»? OBS: Vid visning av bränslenivån med staplar, sker visningen på en stapel när NEj Gå till steg SLUT PÅ FELSÖKNING Det är fel på instrumenttavlan Page 10 / 12

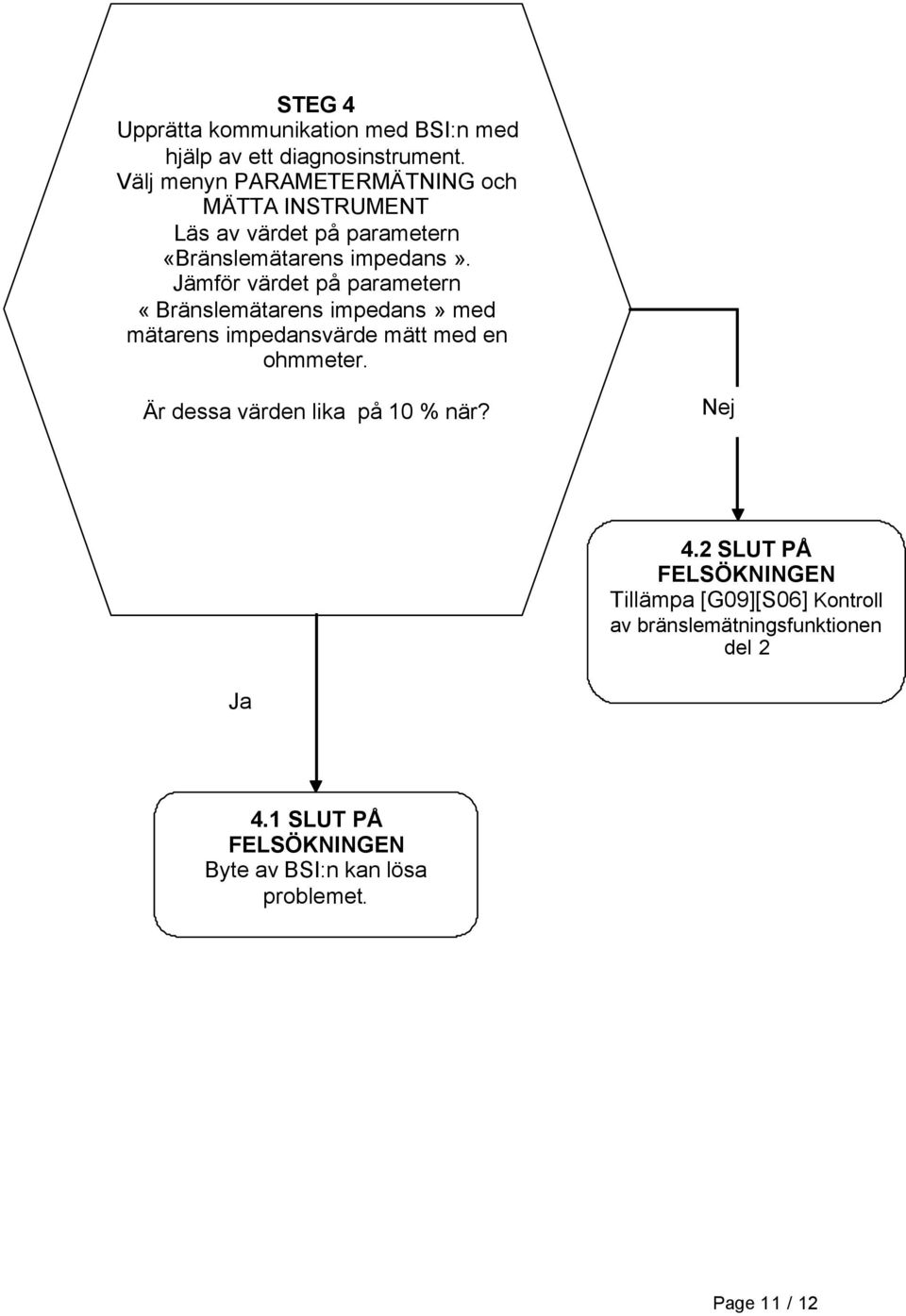

11 STEG 4 Upprätta kommunikation med BSI:n med hjälp av ett diagnosinstrument. Välj menyn PARAMETERMÄTNING och MÄTTA INSTRUMENT Läs av värdet på parametern «Bränslemätarens impedans». Jämför värdet på parametern «Bränslemätarens impedans» med mätarens impedansvärde mätt med en ohmmeter. Är dessa värden lika på 10 % när? 4.2 SLUT PÅ FELSÖKNINGEN Tillämpa [G09][S06] Kontroll av bränslemätningsfunktionen del SLUT PÅ FELSÖKNINGEN Byte av BSI:n kan lösa problemet. Page 11 / 12

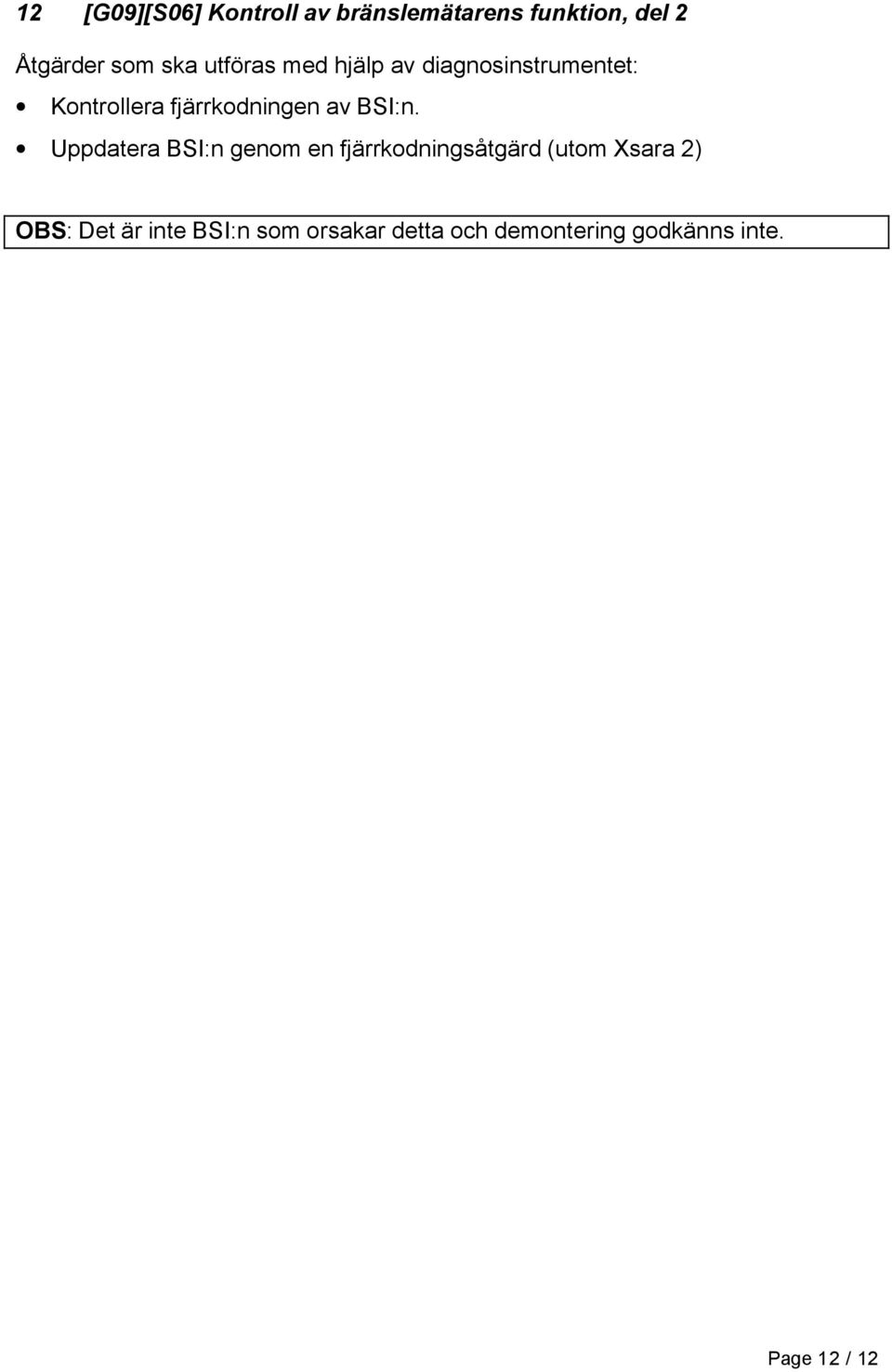

12 12 [G09][S06] Kontroll av bränslemätarens funktion, del 2 Åtgärder som ska utföras med hjälp av diagnosinstrumentet: Kontrollera fjärrkodningen av BSI:n. Uppdatera BSI:n genom en fjärrkodningsåtgärd (utom Xsara 2) OBS: Det är inte BSI:n som orsakar detta och demontering godkänns inte. Page 12 / 12
