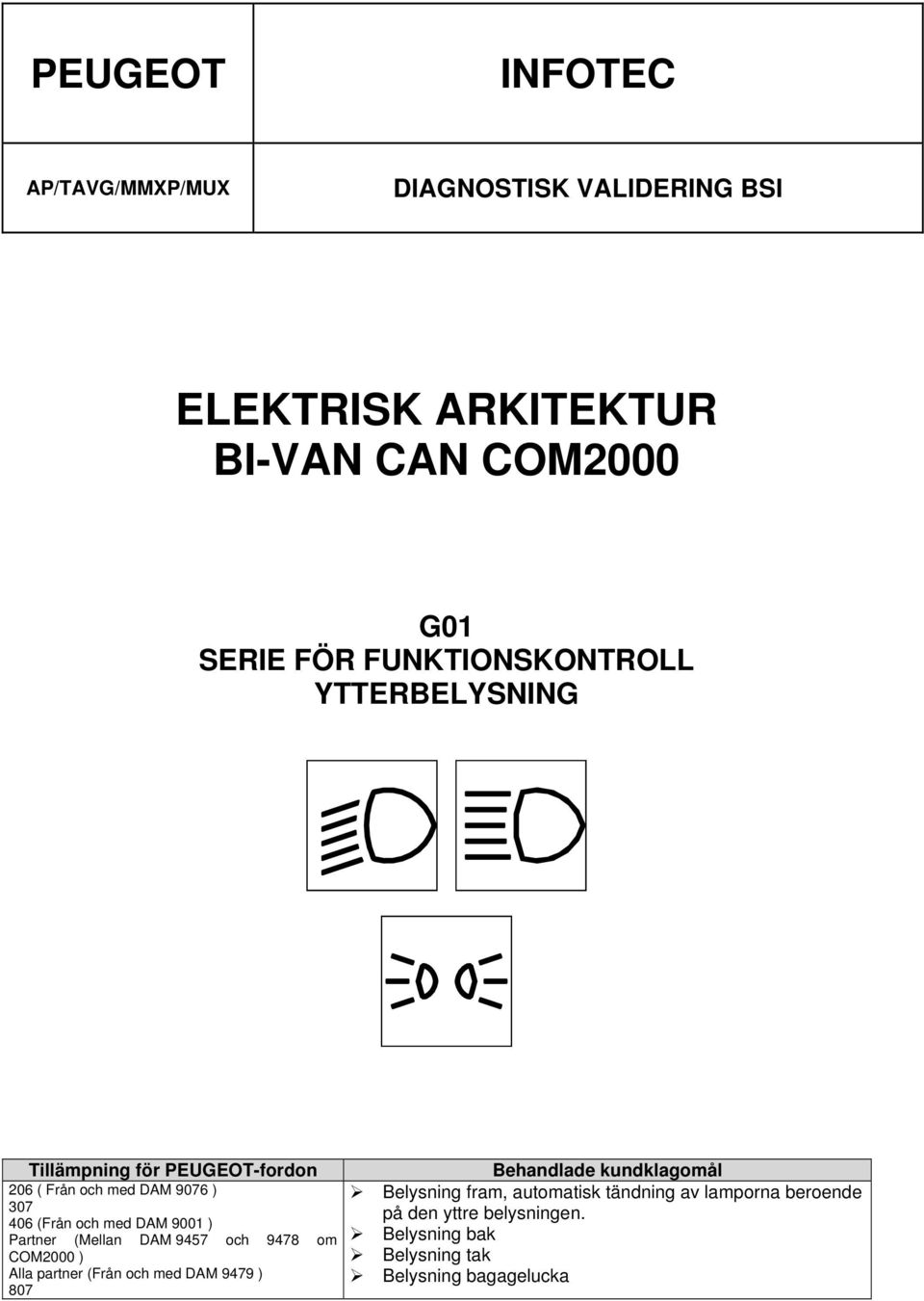

1 INFOTEC AP/TAVG/MMXP/MUX DIAGNOSTISK VALIDERING BSI ELEKTRISK ARKITEKTUR BI-VAN CAN COM2000 G01 SERIE FÖR FUNKTIONSKONTROLL YTTERBELYSNING Tillämpning för PEUGEOT-fordon 206 ( Från och med DAM 9076 ) (Från och med DAM 9001 ) Partner (Mellan DAM 9457 och 9478 om COM2000 ) Alla partner (Från och med DAM 9479 ) 807 Behandlade kundklagomål Belysning fram, automatisk tändning av lamporna beroende på den yttre belysningen. Belysning bak Belysning tak Belysning bagagelucka

2 Markering av ändringar i dokument Datum Version Beskrivning av ändringar 11/06/2004 v1.0 Skapande av dokument 22/06/2004 v1.1 Översikten över kontroll av degraderat program är upphävd, den ersätts av en varning för preliminära kontroller G01 Seriediagnostik för funktionen ytterbelysning 2

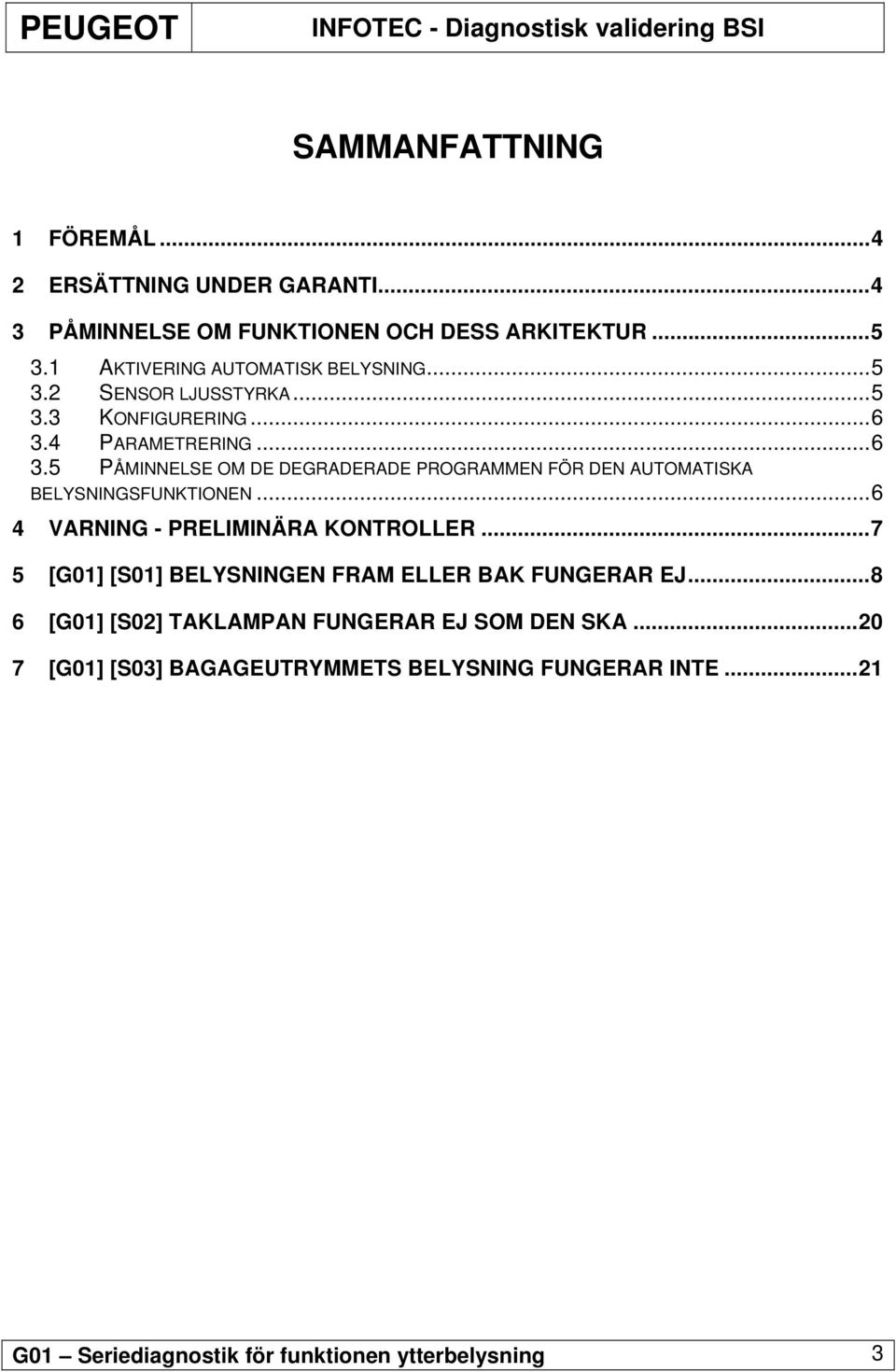

3 SAMMANFATTNING 1 FÖREMÅL ERSÄTTNING UNDER GARANTI PÅMINNELSE OM FUNKTIONEN OCH DESS ARKITEKTUR AKTIVERING AUTOMATISK BELYSNING SENSOR LJUSSTYRKA KONFIGURERING PARAMETRERING PÅMINNELSE OM DE DEGRADERADE PROGRAMMEN FÖR DEN AUTOMATISKA BELYSNINGSFUNKTIONEN VARNING - PRELIMINÄRA KONTROLLER [G01] [S01] BELYSNINGEN FRAM ELLER BAK FUNGERAR EJ [G01] [S02] TAKLAMPAN FUNGERAR EJ SOM DEN SKA [G01] [S03] BAGAGEUTRYMMETS BELYSNING FUNGERAR INTE...21 G01 Seriediagnostik för funktionen ytterbelysning 3

4 1 FÖREMÅL Detta dokument är en seriediagnostik för funktionen ytterbelysning. Denna måste verkställas före all demontering av BSI i förhållande till denna funktion. 2 ERSÄTTNING UNDER GARANTI OBSERVERA : HANTERINGEN AV ETT BSI-UTBYTE ÄR UNDERORDNAD EN FÖRFRÅGAN OM EN «GARANTI FASTSTÄLLD PÅ FÖRHAND». ANVÄNDNINGEN AV DENNA SERIE ÄR OBLIGATORISK FÖRE ALLT UTBYTE AV BSI. Hanteringen av ett BSI-utbyte lyder under tillhandahållandet av den sista delen av den sekvens som använts, som du formulerar på din reklamation i följande form : Serienr Dokumentversion Sekvensnummer Sista delen G01 v1.1 S03 E3.1 Serienr : Det nummer som återfinns längst ned på varje sida. Dokumentversion Dokumentversionen anges i tabellen för spårning av ändringar. Sekvensnummer : Detta återfinns i titeln för varje paragraf för serien. Exempel : [G01][S03] Belysningen av bagageluckan fungerar ej. OBSERVERA : RETURNERING AV DELARNA ERFORDRAS TILL 100%. DELARNA KOMMER ATT VARA FÖREMÅL FÖR STICKKONTROLLER. OM FELET INTE REPRODUCERAS KAN DETTA MEDFÖRA ATT ERSÄTTNINGEN UPPHÄVS. G01 Seriediagnostik för funktionen ytterbelysning 4

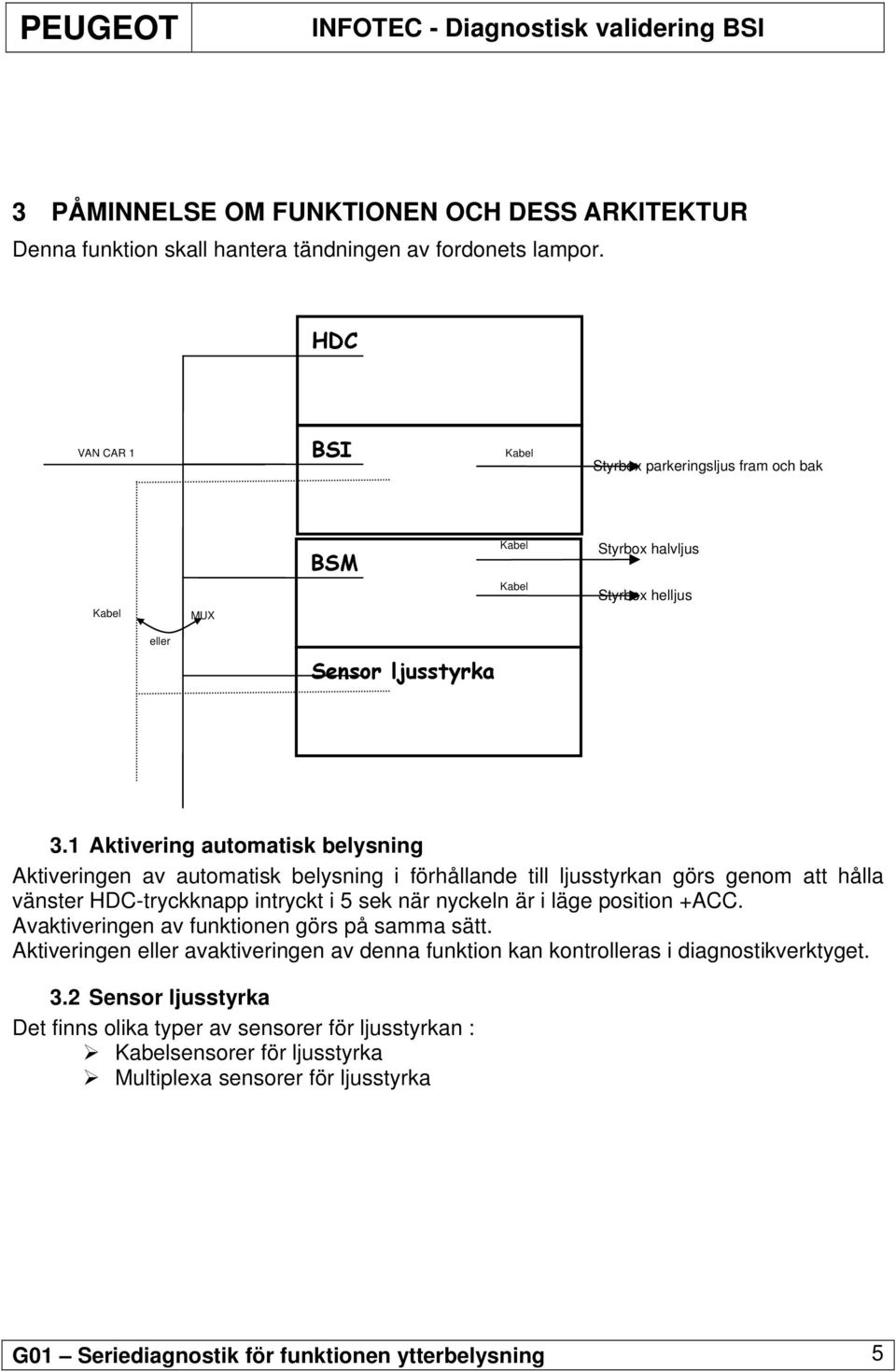

5 3 PÅMINNELSE OM FUNKTIONEN OCH DESS ARKITEKTUR Denna funktion skall hantera tändningen av fordonets lampor. HDC VAN CAR 1 BSI Kabel Styrbox parkeringsljus fram och bak Kabel MUX BSM Kabel Kabel Styrbox halvljus Styrbox helljus eller Sensor ljusstyrka 3.1 Aktivering automatisk belysning Aktiveringen av automatisk belysning i förhållande till ljusstyrkan görs genom att hålla vänster HDC-tryckknapp intryckt i 5 sek när nyckeln är i läge position +ACC. Avaktiveringen av funktionen görs på samma sätt. Aktiveringen eller avaktiveringen av denna funktion kan kontrolleras i diagnostikverktyget. 3.2 Sensor ljusstyrka Det finns olika typer av sensorer för ljusstyrkan : Kabelsensorer för ljusstyrka Multiplexa sensorer för ljusstyrka G01 Seriediagnostik för funktionen ytterbelysning 5

6 3.3 Konfigurering Konfigureringen av denna funktion är tillgänglig i diagnostikverktyget via menyn : Konfigurering och service styrbox Test via styrbox BSI Konfigurering Alternativ kund Ytterbelysning 3.4 Parametrering Parametrarna för denna funktion är tillgängliga i Peugeot Planet 2000 eller i Diag 2000 via menyn : Konfigurering och service styrbox Test via styrbox BSI Mätning parametrar Ytterbelysning Parametrarna för HDC är tillgängliga i Peugeot Planet 2000 eller i Diag 2000 via menyn : Konfigurering och service styrbox Test via styrbox Information förare/kommunikation Modul för kommunikation under ratt Styrbox signalering Parametrarna för HDC för belysning är : Styrbox lyktor Reglage helljus / halvljus Reglering helljus Reglering dimljus upp Reglering dimljus ner Styrbox blinker Skjutstyrbox vänster Tänk på : vissa skillnader kan finnas beroende på diagnostiserat fordon. 3.5 Påminnelse om de degraderade programmen för den automatiska belysningsfunktionen Vid kommunikationsbrytning mellan BSI och BSM, styr BSM aktiveringen av halvljusen. Vid kommunikationsbrytning mellan HDC och BSI, styr BSM aktiveringen av halvljusen. G01 Seriediagnostik för funktionen ytterbelysning 6

7 4 VARNING - PRELIMINÄRA KONTROLLER OBSERVERA : Före allt arbete på fordonet måste du kontrollera : - BATTERISPÄNNINGEN - SÄKRINGARNA - VERKSTÄLLA SERIEN G00 : «KONTROLL AV DEGRADERINGSPROGRAMMET» - DÄREFTER KAN DU VERSTÄLLA SERIEN. G01 Seriediagnostik för funktionen ytterbelysning 7

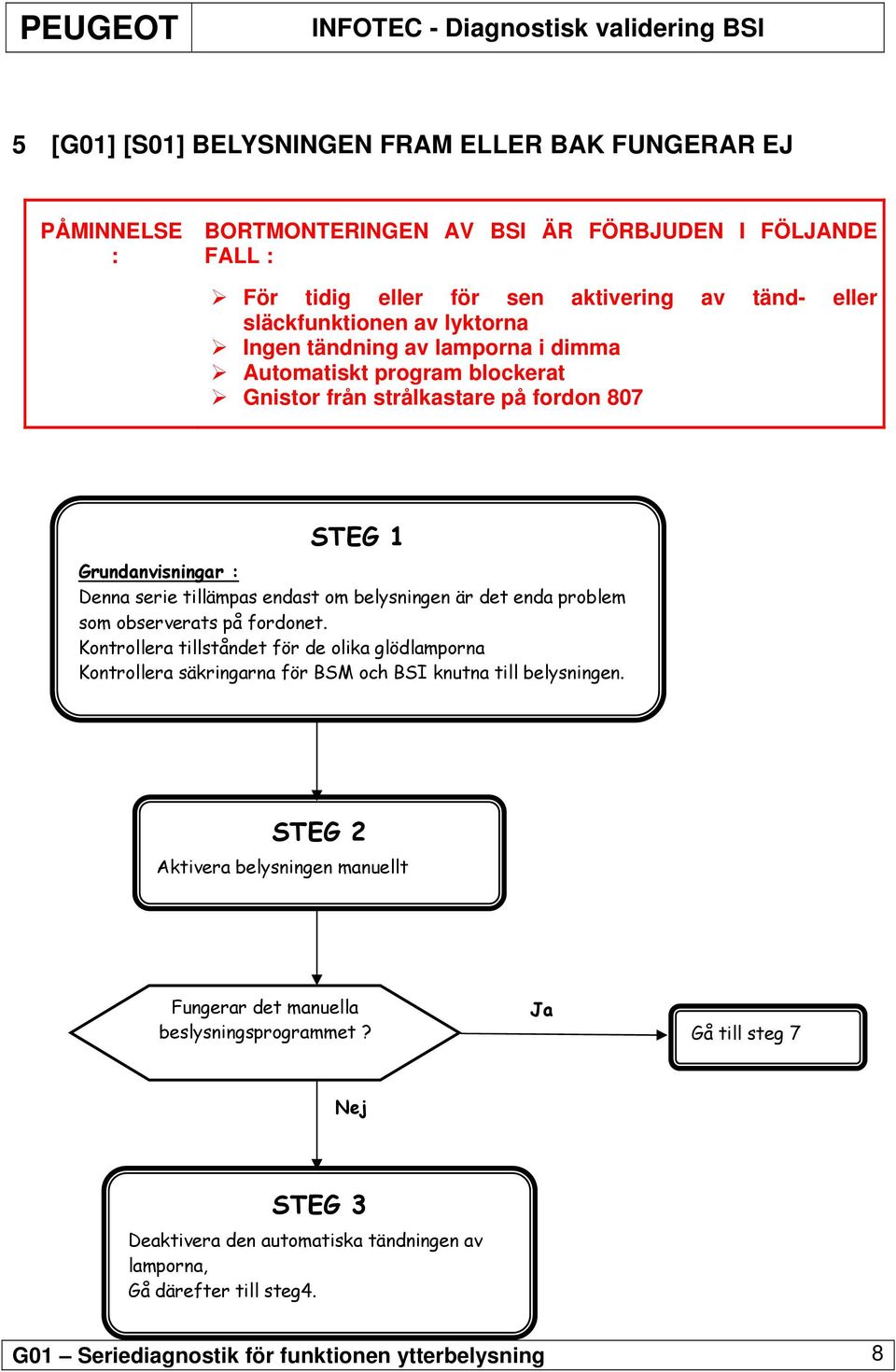

8 5 [G01] [S01] BELYSNINGEN FRAM ELLER BAK FUNGERAR EJ PÅMINNELSE : BORTMONTERINGEN AV BSI ÄR FÖRBJUDEN I FÖLJANDE FALL : För tidig eller för sen aktivering av tänd- eller släckfunktionen av lyktorna Ingen tändning av lamporna i dimma Automatiskt program blockerat Gnistor från strålkastare på fordon 807 STEG 1 Grundanvisningar : Denna serie tillämpas endast om belysningen är det enda problem som observerats på fordonet. Kontrollera tillståndet för de olika glödlamporna Kontrollera säkringarna för BSM och BSI knutna till belysningen. STEG 2 Aktivera belysningen manuellt Fungerar det manuella beslysningsprogrammet? Ja Gå till steg 7 Nej STEG 3 Deaktivera den automatiska tändningen av lamporna, Gå därefter till steg4. G01 Seriediagnostik för funktionen ytterbelysning 8

9 G01 Seriediagnostik för funktionen ytterbelysning 9

10 STEG 4 Placera reglage på HDC till positionsljus Slut på test. STEG 4.1 Tänds alla positionsljusen? Nej Ja BSI BERÖRS EJ. DESS BORTMONTERING ÄR EJ TILLÅTEN. STEG 5 Anslut ett diagnostiskt verktyg till fordonet. Ta reda på fordonets typ och DAM-kod. Välj meny : Konfigurering och service styrbox Test via styrbox BSI Test av aktiverare Ytterbelysning Utför ett aktiveringstest på felaktiga komponent. Slut på test. STEG 5.1 Tänds alla positionsljusen? Nej Ja BSI BERÖRS EJ. DESS BORTMONTERING ÄR EJ TILLÅTEN. Kontrollera felen vid HDC STEG 6 Observera de 3 följande fallen : Om de 4 positionsljusen inte tänds, är demonteringen av BSI auktoriserad Om de 2 positionsljusen på samma sida inte tänds, skall du kontrollera kabelhärvans isolering. Om kabelhärvan är i bra tillstånd, är demonteringen av BSI auktoriserad. Om 1 till 3 positionsljus inte tänds, BERÖRS BSI EJ. DESS BORTMONTERING ÄR EJ TILLÅTEN. (Kontrollera kontakternas tillstånd, kabelhärvornas dragning och isolering) Slut på test G01 Seriediagnostik för funktionen ytterbelysning 10

11 G01 Seriediagnostik för funktionen ytterbelysning 11

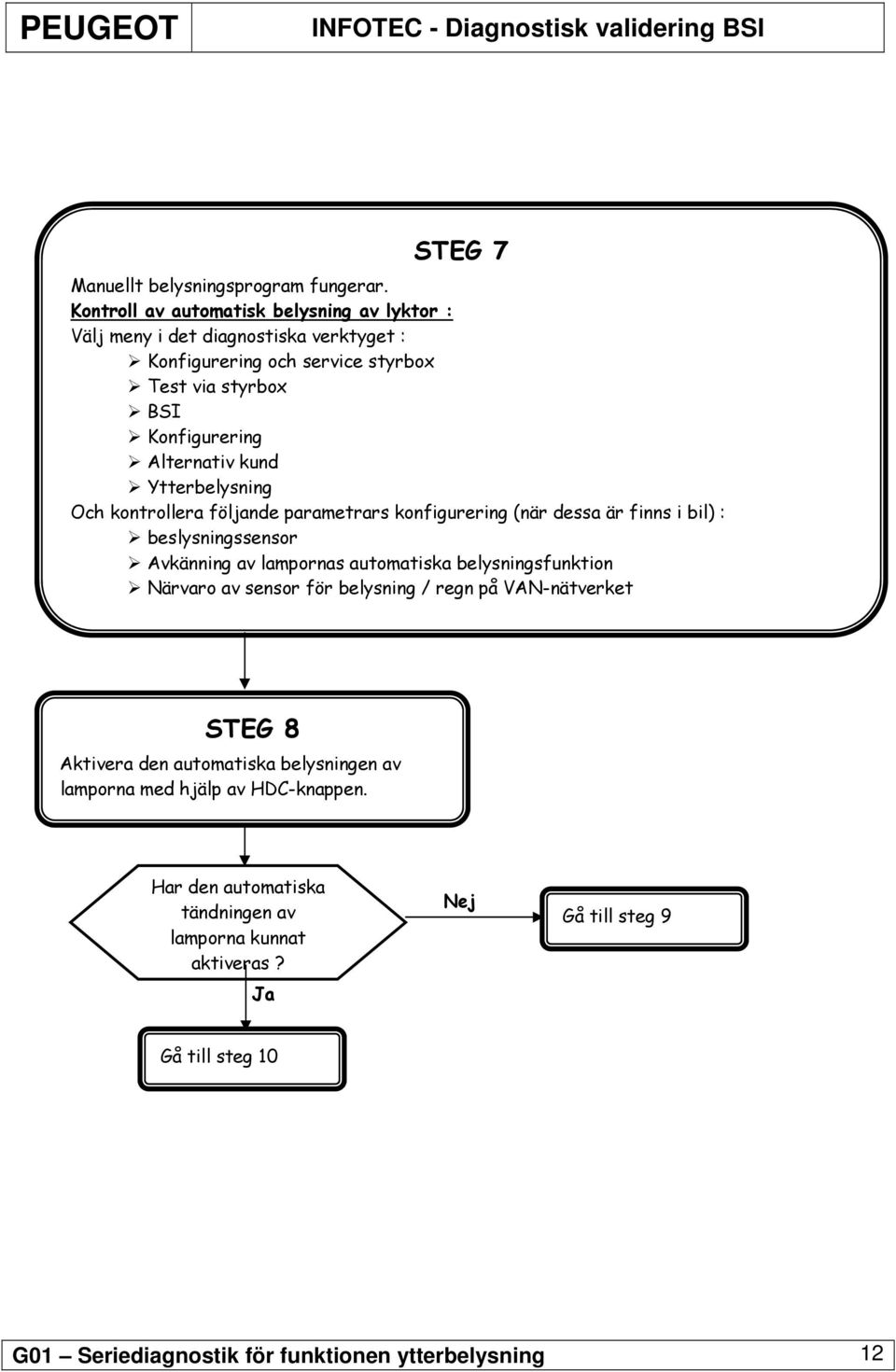

12 STEG 7 Manuellt belysningsprogram fungerar. Kontroll av automatisk belysning av lyktor : Välj meny i det diagnostiska verktyget : Konfigurering och service styrbox Test via styrbox BSI Konfigurering Alternativ kund Ytterbelysning Och kontrollera följande parametrars konfigurering (när dessa är finns i bil) : beslysningssensor Avkänning av lampornas automatiska belysningsfunktion Närvaro av sensor för belysning / regn på VAN-nätverket STEG 8 Aktivera den automatiska belysningen av lamporna med hjälp av HDC-knappen. Har den automatiska tändningen av lamporna kunnat aktiveras? Ja Nej Gå till steg 9 Gå till steg 10 G01 Seriediagnostik för funktionen ytterbelysning 12

13 G01 Seriediagnostik för funktionen ytterbelysning 13

14 STEG 9 Välj meny i det diagnostiska verktyget : Konfigurering och service styrbox Test via styrbox Information förare / kommunikation Omkopplingsmodul under ratt Mätning parametrar Styrbox signalisering Kontrollera parameterns variation «aktivera vänster styrbox» vid en manuell aktion på vänster HDC-knapp. Slut på test. Varierar parameterna? Nej STEG 9.2 BSI BERÖRS EJ. DESS BORTMONTERING ÄR EJ TILLÅTEN. Kontrollera felen vid HDC. Ja STEG 9.1 Det manuella belysningsprogrammet fungerar. Aktiveringsordning för det automatiska HDC-programmet är korrekt. Men det automatiska belysningsprogrammet fungerar ej. DESS BORTMONTERING ÄR EJ TILLÅTEN. Kontakta ditt tekniska serviceställe Slut på test. G01 Seriediagnostik för funktionen ytterbelysning 14

15 G01 Seriediagnostik för funktionen ytterbelysning 15

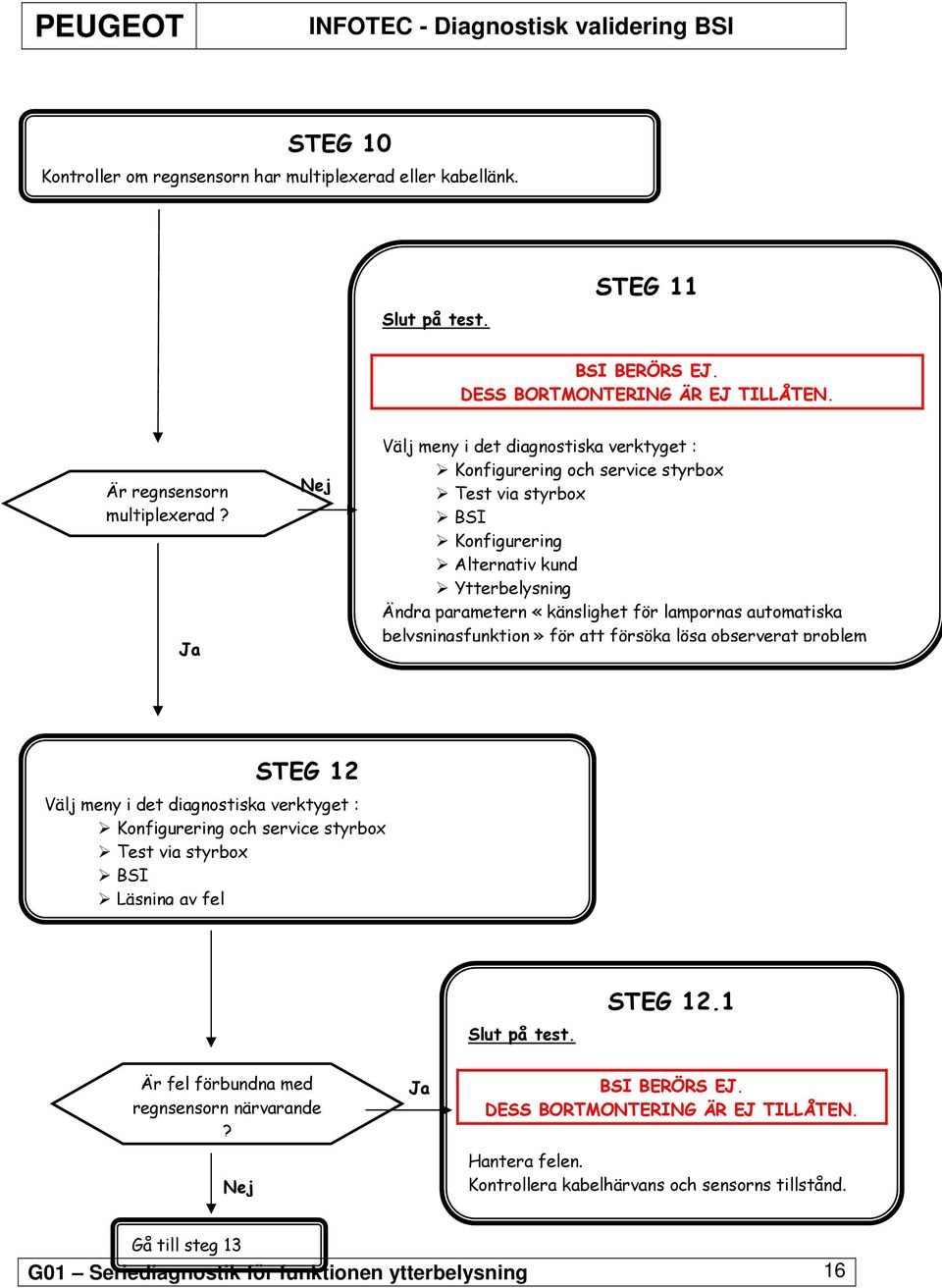

16 STEG 10 Kontroller om regnsensorn har multiplexerad eller kabellänk. Slut på test. STEG 11 BSI BERÖRS EJ. DESS BORTMONTERING ÄR EJ TILLÅTEN. Är regnsensorn multiplexerad? Ja Nej Välj meny i det diagnostiska verktyget : Konfigurering och service styrbox Test via styrbox BSI Konfigurering Alternativ kund Ytterbelysning Ändra parametern «känslighet för lampornas automatiska belysningsfunktion» för att försöka lösa observerat problem STEG 12 Välj meny i det diagnostiska verktyget : Konfigurering och service styrbox Test via styrbox BSI Läsning av fel Slut på test. STEG 12.1 Är fel förbundna med regnsensorn närvarande? Nej Ja BSI BERÖRS EJ. DESS BORTMONTERING ÄR EJ TILLÅTEN. Hantera felen. Kontrollera kabelhärvans och sensorns tillstånd. Gå till steg 13 G01 Seriediagnostik för funktionen ytterbelysning 16

17 G01 Seriediagnostik för funktionen ytterbelysning 17

18 STEG 13 Kontrollera kabelhärvans dragning och isolering Är kabelhärvan i gott tillstånd? Ja Nej Slut på test. STEG 13.2 BSI BERÖRS EJ. DESS BORTMONTERING ÄR EJ TILLÅTEN. STEG 13.1 Slut på test. Ändra belysningens sensor. Om ändringen av sensorn inte löser felet, är en demontering av BSI tillåtet Reparera kabelhärvan, konstatera därefter närvaron av funktion. Börja från seriens början efter behov. G01 Seriediagnostik för funktionen ytterbelysning 18

19 G01 Seriediagnostik för funktionen ytterbelysning 19

20 6 [G01] [S02] TAKLAMPAN FUNGERAR EJ SOM DEN SKA Anmärkning n 1 : De fel i BSI-boxen som hänvisar till taklampan skall inte tas hänsyn till eftersom identifieringen inte är korrekt gjord. Anmärkning n 2 : Om taklampan blinkar på fordon 206, beror detta på en dörr som är dåligt stängd. Om dörrarna är dåligt stängda skall informationen «öppna dörrar» kontrolleras. Anmärkning n 3 : Om taklampan inte alls fungerar på fordon 206 kan detta bero på taklampans belysnings deaktieringsfunktion. Denna deaktivering erhålls när förardörren är öppen och man trycker på taklampans tryckknapp. Man återaktiverar taklampans belysning på samma sätt genom att öppna förardörren och genom att trycka på taklampans tryckknapp. Om ingen av föregående anmärkningar tillämpas för fordonet, skall glödlampan, kabelhärvan och därefter de funktioner som utförts av BSI kontrolleras. G01 Seriediagnostik för funktionen ytterbelysning 20

21 7 [G01] [S03] BAGAGEUTRYMMETS BELYSNING FUNGERAR INTE STEG 1 Grundanvisningar : Kontrollera glödlamporna Kontrollera säkringarna Kontrollera bagageutrymmets kontakt Kontrollera kabelhärvan mellan BSI och kontakten för öppning av bagageluckan Kontrollera kabelhärvan mellan BSI och bagageutrymmets låsfunktion. Är alla de element som kontrollerats i steg 1 i gott tillstånd? Ja Nej STEG 1.1 Reparera felaktiga komponenter, konstatera därefter om symptomen har försvunnit. Återuppta eventuellt från steg 1 STEG 2 Välj meny i det diagnostiska verktyget : Konfigurering och service styrbox Test via styrbox BSI Mätning parametrar Låsning Öppna bagageutrymmet manuellt och kontrollera motsvarande parameters variation. Varierar parametern «Förfrågan om öppning» av bagageutrymme? Ja Nej STEG 2.1 Slut på test. Om strömbrytaren är funktion är demonteringen av BSI auktoriserad Gå till steg 3 G01 Seriediagnostik för funktionen ytterbelysning 21

22 G01 Seriediagnostik för funktionen ytterbelysning 22

23 STEG 3 Välj meny i det diagnostiska verktyget : Konfigurering och service styrbox Test via styrbox BSI Test av aktiverare Ytterbelysning Aktivera belysning av bagageutrymmet. Fungerar testet av bagageutrymmets belysning? Nej STEG 3.1 Slut på test. Bortmonteringen av BSI är auktoriserad Ja Slut på test. STEG 4 BSI BERÖRS EJ. DESS BORTMONTERING ÄR EJ TILLÅTEN. G01 Seriediagnostik för funktionen ytterbelysning 23
