1 CITROËN INFO DIAG DIAGNOSINSTRUMENT LEXIA PROXIA CD 29 SERVICE- AVDELNINGEN FILIALER/IMPORTÖRER CITROËN NYBILSDISTRIBUTÖR - Leveransservice - Kampanjkoordinator AUKTORISERADE VERKSTÄDER - Servicechef - Experttekniker / Expertmekaniker Nr /03/2004 DETTA MEDDELANDE BÖR ÖVERLÄMNAS, LÄSAS OCH KOMMENTERAS AV ALLA MEDARBETARE SOM DIREKT ELLER INDIREKT ANVÄNDER DIAGNOSINSTRUMENT LEXIA / PROXIA TITEL: Hjälp vid diagnostik på BSI-enheten: Startspärr. BERÖR: Citroën-fordonen C2, C3, C3 pluriel, Xsara 2 (fr.o.m. OPR 9002), Xsara Picasso (fr.o.m. OPR 9492), Berlingo 2, C5, C8 Sida 1 / 12

2 AC/QCAV/MTD Hjälp vid diagnostik på BSI-enheten (G04) Startspärr Gäller följande CITROËNfordon: C2 C3 C3 pluriel Xsara 2 (fr.o.m. OPR 9002) Berlingo 2 Xsara Picasso (fr.o.m. OPR 9492) C5, C8, C8 Felbeskrivningar som behandlas - Efter nyckelprogrammeringen kan motorn bara starta en gång - Andra symptom Sida 2 / 12

3 Innehåll 1 Verktyg som behövs 4 2 Garanti 4 3 Kontakt med assistanstjänsten INLEDNING EXEMPEL PÅ UPPLYSNINGAR SOM SKA LÄMNAS 4 4 Rekommendationer - försiktighetsåtgärder GRUNDLÄGGANDE REKOMMENDATIONER VARNING 5 5 [G04][S00] Förkontroll av BSI-enheten 6 6 [G04[S01] Efter nyckelprogrammeringen kan motorn bara starta en gång 9 7 [G04][S02] Andra symptom 9 8 [G04][S03] Arbetsbeskrivning för startspärrfunktionen 10 Sida 3 / 12

4 1 Verktyg som behövs Ett diagnosinstrument. 2 Garanti OBS! Det krävs ett förhandsgodkännande före garantibyten av BSI-enheter. 3 Kontakt med assistanstjänsten 3.1 Inledning Innan du kontaktar assistanstjänsten ber vi dig att ta fram följande upplysningar: numret eller numren på de aktuella arbetsbeskrivningarna (G01 - G13) sekvensen som används (S0x) den punkt som du har kommit till (eventuellt, beror på vilken arbetsbeskrivning som används) 3.2 Exempel på upplysningar som ska lämnas Du använder arbetsbeskrivning G10 (torkare), sekvens S06 som handlar om "Kontroll av vindrutetorkarfunktionen" och du har kommit till punkt i översikten. Du uppger G10 - S för din kontaktperson. 4 Rekommendationer - försiktighetsåtgärder 4.1 Grundläggande rekommendationer Före allt efterföljande arbete ska följande kontrolleras: batterispänningen, säkringarna, kontrollera att BSI-enheten inte står i nedsatt funktionsläge (se arbetsbeskrivningen för förkontroll av BSI-enheter) Sida 4 / 12

5 4.2 Observera! Motorstörningarna (tomgångsproblem, ojämn acceleration etc.) har inte med BSIenheten att göra. OBS! BSI-enheten har inte med saken att göra, demontering medges inte. Vid driftstörningar i HDI-motorer ska funktionen hos kopplingspedalens givare kontrolleras. Sida 5 / 12

6 5 [G04][S00] Förkontroll av BSI-enheten Etapp 1 Identifiering av BSI-enhet med nedsatt funktionsläge: - Första fallet: när tändningen slås till (+APC) tänds fordonets positionsljus och vindrutetorkaren går med intervallfunktion, - Andra fallet: när motorn går tänds halvljuset och vindrutetorkaren går med intervallfunktion. Visar BSI-enheten tecken på att stå i nedsatt funktionsläge? Slut på arbetsbeskrivning Etapp 2 Kontrollera säkringarna, matningarna tillbsi-enheten - reparera vid behov Etapp 3 Upprätta kontakt med BSI-enheten med hjälp av ett diagnosinstrument och välj menyn "IDENTIFIERING". Går det att läsa BSI-enhetens programversion (*)? (*)(eller programutgåva) Gå till etapp 4 Gå till etapp 10 Sida 6 / 12

7 Etapp 4 Är BSI-enheten ny? (från reservdelsavdelningen) Etapp 5 Före den sista juni 2004: Demontering av BSI-enheten medges. Fr.o.m. 1 juli 2004: Ladda ned en programfil i BSIenheten med hjälp av proceduren för nedladdning i nya datorer Etapp 6 Har programfiler laddats ned i BSIenheten tidigare? Etapp 8 Gå till etapp 10 Etapp 7 Gör om nedladdningen i BSIenheten minst tre gånger. Efter det tredje nedladdningsförsöket medges demontering av BSI-enheten. Sida 7 / 12

8 Etapp 10 Upprätta kontakt med BSI-enheten med hjälp av ett diagnosinstrument. Välj "BELYSNING / SIGNALER" under menyn "MANÖVERDONSTEST" Utför en manöverdonstest av signalhornet. Fungerar signalhornet korrekt? Etapp 12 Upprätta kontakt med BSI-enheten med hjälp av ett diagnosinstrument. Välj "BELYSNING / SIGNALER" under menyn "MANÖVERDONSTEST" Utför en manöverdonstest av halvljuset. Etapp 11: Kontrollera kabelhärva och kontaktdon. Byt omkopplingsmodulen under ratten. BSI-enheten har inte med felet att göra och demontering medges inte. Fungerar halvljuset korrekt? Etapp 13: Slut på arbetsbeskrivning BSI-enheten är felaktig och demontering medges. Etapp 14: Slut på arbetsbeskrivning BSM-enheten är felaktig. BSI-enheten har inte med felet att göra och demontering medges inte. Sida 8 / 12

9 6 [G04[S01] Efter nyckelprogrammeringen kan motorn bara starta en enda gång Symptom: efter en nyckelprogrammering startar motorn normalt. efter att tändningen slagits ifrån, BSI-enheten ställt sig i viloläge eller efter att batteriet kopplats ur, startar inte motorn längre. I detta klart avgränsade fall godkänns ett byte av BSI-enheten. 7 [G04][S02] Andra symptom Se [G04][S03] Arbetsbeskrivning för startspärrfunktionen. Sida 9 / 12

10 8 [G04][S03] Arbetsbeskrivning för startspärrfunktionen ETAPP 1 Förbered alla fordonsnycklar och det konfidentiella kundkortet. Kontrollera säkringarna och batterispänningen. Undvik att koppla ur batteriet. Vänta annars i en minut efter tillslag av tändningen innan du fortsätter (antiskanningfunktionen). ETAPP 2 Slå till tändningen (+ APC) ETAPP 3 Upprätta kontakt med motordatorn. Välj menyn ""PARAMETERMÄTNING" och därefter "DATORINFORMATION". Kontrollera parametern "datortillstånd". Motordatorn är spärrad Motordatorn är upplåst. SLUT PÅ ARB.BESKR. BSI-enheten har inte med felet att göra och demontering medges inte. Sök efter felet i motordatorn. ETAPP 4 Upprätta kontakt med BSI-enheten och utför en felavläsning. Finns det fel som rör kommunikationen mellan motordatorn och BSI-enheten?. Det finns fel Det finns inga fel Till etapp 5 SLUT PÅ ARB.BESKR. Kontrollera säkringar och kontaktdon. Sida 10 / 12

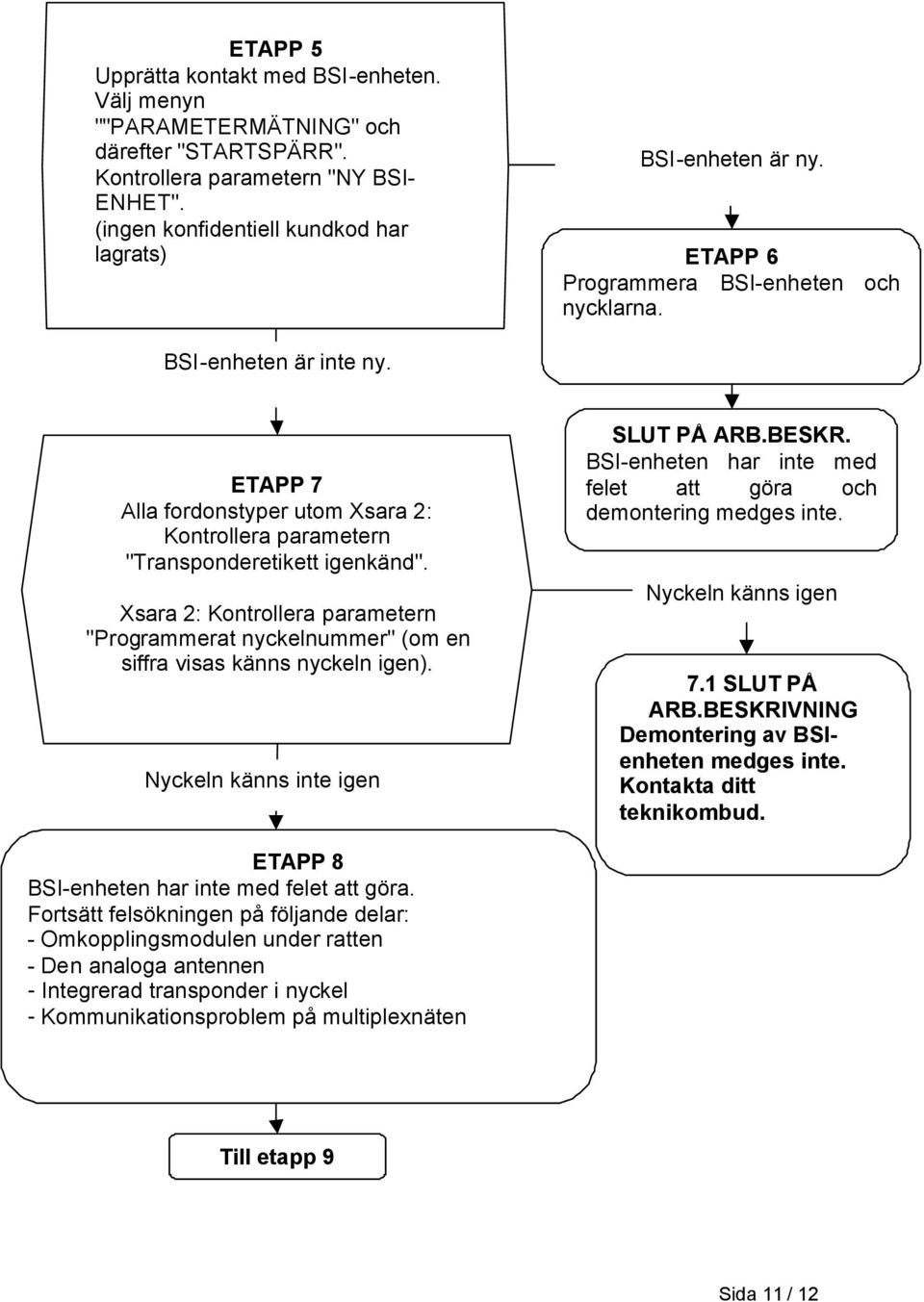

11 ETAPP 5 Upprätta kontakt med BSI-enheten. Välj menyn ""PARAMETERMÄTNING" och därefter "STARTSPÄRR". BSI-enheten är ny. Kontrollera parametern "NY BSI- ENHET". (ingen konfidentiell kundkod har lagrats) ETAPP 6 Programmera BSI-enheten och nycklarna. BSI-enheten är inte ny. ETAPP 7 Alla fordonstyper utom Xsara 2: Kontrollera parametern "Transponderetikett igenkänd". Xsara 2: Kontrollera parametern "Programmerat nyckelnummer" (om en siffra visas känns nyckeln igen). Nyckeln känns inte igen SLUT PÅ ARB.BESKR. BSI-enheten har inte med felet att göra och demontering medges inte. Nyckeln känns igen 7.1 SLUT PÅ ARB.BESKRIVNING Demontering av BSIenheten medges inte. Kontakta ditt teknikombud. ETAPP 8 BSI-enheten har inte med felet att göra. Fortsätt felsökningen på följande delar: - Omkopplingsmodulen under ratten - Den analoga antennen - Integrerad transponder i nyckel - Kommunikationsproblem på multiplexnäten Till etapp 9 Sida 11 / 12

12 ETAPP 9 Är problemet löst? 9.2 SLUT PÅ ARBETSBESKRIVNING 9.1 SLUT PÅ ARBETSBESKRIVNING Demontering av BSIenheten medges inte. Kontakta ditt teknikombud. Sida 12 / 12
