1 Trådlös telefon Symphony G5 System Modell: Big button 510 Ver

2 Användarguide BINATONE Big Button 510 Digital sladdlös Telefon Extra stora knappar och display Läs instruktionerna noga innan du använder denna utrustning! Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor kan Du kontakta oss (se adresserna på baksidan). Viktigt Nödsamtal Big button system 510 är inte avsedd för att ringa nödsamtal vid strömavbrott. Alternativa sätt bör ordnas för att kunna ringa larmcentralen. (Detta betyder att du bör ha en telefon som inte behöver elförsörjning så att du kan ringa samtal under ett strömavbrott.)

3 Uppackning av ditt Big button system 510 I lådan finns: Den sladdlösa handenheten. Basenheten. Tre laddningsbara batterier och ett batterilock till handenheten. En telefonsladd med tillhörande telefonpropp till basenheten. En nätadapter till basenheten. Förvara förpackningsmaterialet på en säker plats ifall du behöver transportera enheten vid senare tillfälle. Behåll inköpkvittot som är ditt garantibevis. Innan du kan använda handenheten för att ringa samtal behöver du sätta i och ladda batterierna.

4 Översikt UPP- och NER-knappar TRYCK under ett samtal för att justera volymen i öronsnäckan. Tryck för att skrolla längs listan med lagrade nummer eller nummerpresentatörens lista. 2. RING /OK-knappen Tryck för att påbörja eller svara på ett samtal. Tryck medan du programmerar för att bekräfta ditt val. 3. PROG-knappen Tryck för att börja programmering. Tryck under samtal för att göra en anteckning om ett nummer i anteckningsboken.

5 4. (Last Number Redial)/CDS/ PAUS-knappen Tryck EN GÅNG för att göra en återuppringning till ett av de fem senaste nummer du har ringt. Tryck TVÅ GÅNGER för att se en lista över nummerpresentation. Tryck för att göra pauser när du använder telefonen till en PBX. 5. /INT (Intern)-knappen Tryck för att göra ett internsamtal (om du har mer än en handenhet). 6. LÄGG PÅ / C (Cancel)-knappen Tryck för att lägga på i slutet av ett samtal. Tryck och håll kvar i 1 sekund för att låsa knappsatsen. Tryck och håll kvar i 3 sekunder för att aktivera och stänga av handenheten. När du ringer och programmerar, tryck KORT för att radera siffror från displayen; eller tryck och HÅLL INNE för att rensa displayen. 7. R (Recall)-knappen Du kan behöva detta under ett samtal om din Big Button system 510 är ansluten till en PBX. 8. TELEFONBOK -knappen Tryck för att lagra nummer i telefonboken och för att ringa samtal till lagrade nummer. 9. UPPTAGEN-lampa Detta tänds när du är kopplad till telefonlinjen. 10. SÖK HANDENHET-knappen Tryck för att få alla handenheter att ringa, (praktiskt om du har glömt var du har lagt en handenhet). 11. SCROLL ( # )-knapparna När ett långt nummer (mer än 16 siffror) visas på displayen, tryck på dessa för att skrolla längs numren. Om displayen är blank Kontrollera att batterierna är laddade, tryck sedan på knappen för att slå på handenheten.

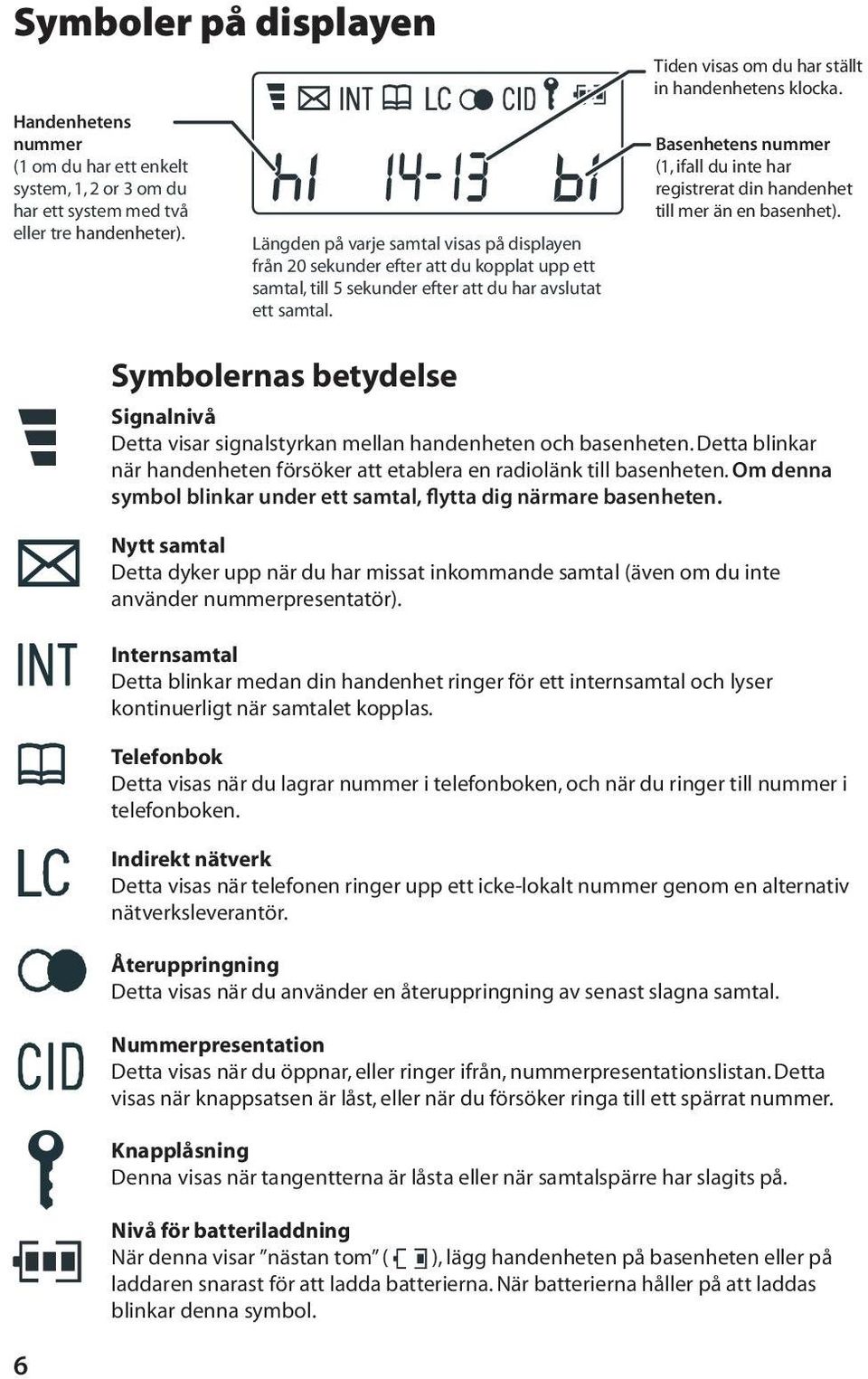

6 Symboler på displayen Handenhetens nummer (1 om du har ett enkelt system, 1, 2 or 3 om du har ett system med två eller tre handenheter). Längden på varje samtal visas på displayen från 20 sekunder efter att du kopplat upp ett samtal, till 5 sekunder efter att du har avslutat ett samtal. Tiden visas om du har ställt in handenhetens klocka. Basenhetens nummer (1, ifall du inte har registrerat din handenhet till mer än en basenhet). Symbolernas betydelse Signalnivå Detta visar signalstyrkan mellan handenheten och basenheten. Detta blinkar när handenheten försöker att etablera en radiolänk till basenheten. Om denna symbol blinkar under ett samtal, flytta dig närmare basenheten. Nytt samtal Detta dyker upp när du har missat inkommande samtal (även om du inte använder nummerpresentatör). Internsamtal Detta blinkar medan din handenhet ringer för ett internsamtal och lyser kontinuerligt när samtalet kopplas. Telefonbok Detta visas när du lagrar nummer i telefonboken, och när du ringer till nummer i telefonboken. Indirekt nätverk Detta visas när telefonen ringer upp ett icke-lokalt nummer genom en alternativ nätverksleverantör. Återuppringning Detta visas när du använder en återuppringning av senast slagna samtal. Nummerpresentation Detta visas när du öppnar, eller ringer ifrån, nummerpresentationslistan. Detta visas när knappsatsen är låst, eller när du försöker ringa till ett spärrat nummer. Knapplåsning Denna visas när tangentterna är låsta eller när samtalspärre har slagits på. Nivå för batteriladdning När denna visar nästan tom ( ), lägg handenheten på basenheten eller på laddaren snarast för att ladda batterierna. När batterierna håller på att laddas blinkar denna symbol.

7 Innehållsförteckning Läs detta först 9 Välja en plats för basenheten och laddaren 9 Radiosignaler mellan handenheten och basenheten 9 Anslutning till elnätet 9 Batterisäkerhet 9 Innan du börjar 10 Elsäkerhet 10 Störningar 10 Varning Utanför räckvidden 10 Installation och montering 11 Byte av system 13 Slå på och stänga av 14 Slå på och stänga av handenheten 14 Knapplås 14 Ringa och besvara samtal 15 Ringa samtal 15 Besvara samtal 15 Avsluta samtal 15 Högtalarens volym 15 Återuppringning av senast slagna nummer (LNR) 16 Telefonboken (ringa från telefonboken) 17 Lagra ett nummer 17 Ringa från minnet 17 Kombinerade nummer 18 Ändra ett lagrat nummer 18 Radera ett lagrat nummer 18 Använda anteckningsboken 19 Lagra senast slagna nummer (LNR) i minnet 19 Nummerpresentatör 20 Titta på nummer i nummerpresentatören 20 Ringa nummer i nummerpresentatören 21 Radera nummer i nummerpresentatören 21 Lagra nummer från nummerpresentatören i telefonboken 21 Använda ett system med flera handenheter 22 Ringa internsamtal 22 Besvara internsamtal 23 Avsluta internsamtal 23 Vidarekoppla samtal 23 Växla mellan två samtal 24

8 Arrangera ett treparts konferenssamtal 24 Signal för nytt samtal 25 Söka alla handenheter från basenheten 25 Registrera en ny handenhet vid din basenhet 26 Avregistrera en handenhet 27 Välja basenhet 27 Registrera en basenhet av annan modell 28 Anpassa din handenhet 29 Allmänt 29 Autosvar 29 Ringstyrka och melodi 30 Knappljud 30 Direkt uppringning 31 Rensa alla minnen 32 Återställa handenheten 32 Indirekt nät 38 Ställa in åtkomstkod för nät 38 Ställa in lokala prefix 39 Slå på och stänga av indirekt nät 39 Felsökning 40 Rengöring och vård 45 Garanti och service 46 Konformitetsförklaring 47 Tekniska specifikationer 48 Index 49 Anpassa din basenhet 33 Allmänt 33 Larmnummer 33 Ringstyrka och melodi 34 Samtalsspärr 34 Datum och tid 36 Rensa alla nummerpresentatörens minnen 37 Återställa basenheten 37

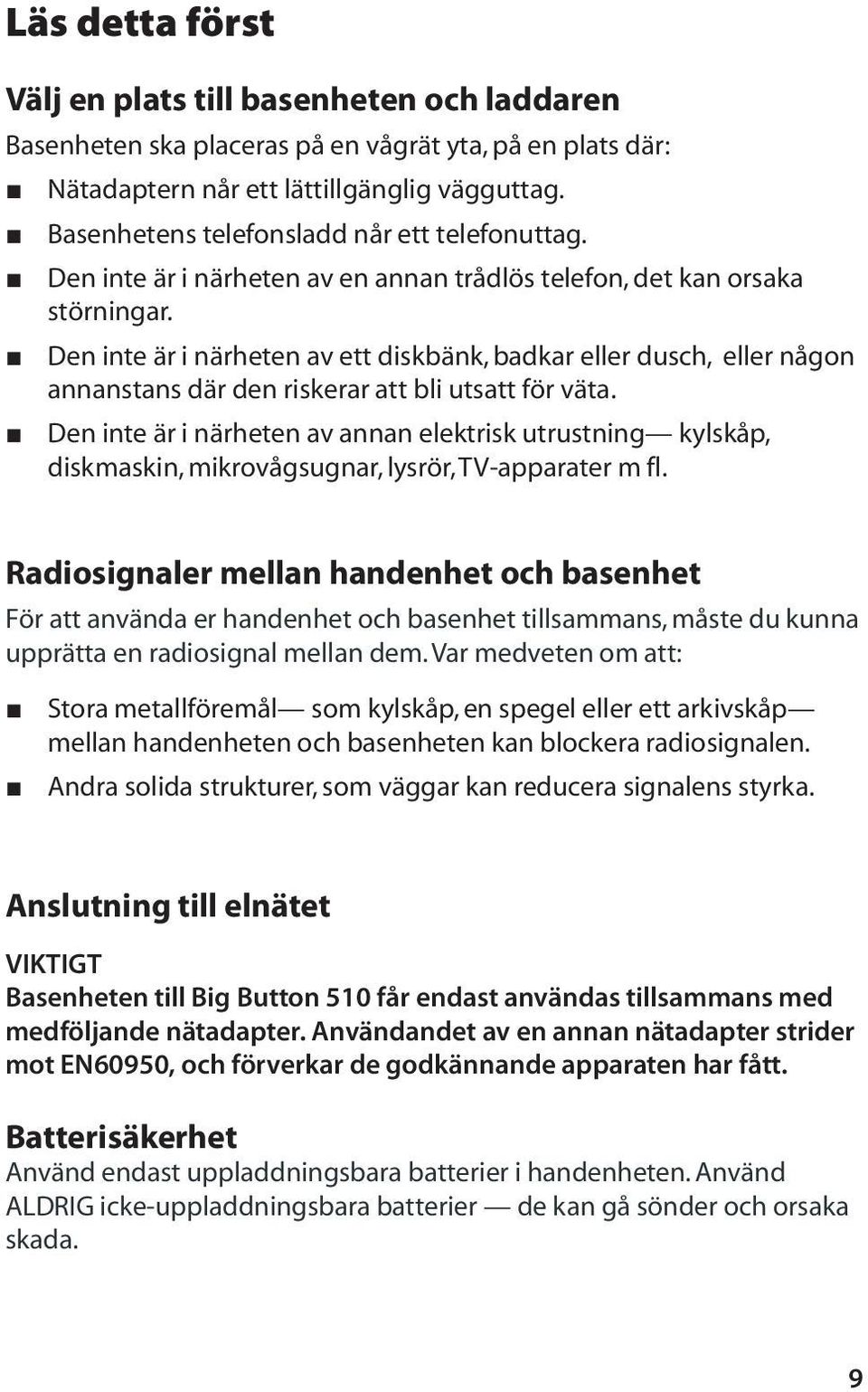

9 Läs detta först Välj en plats till basenheten och laddaren Basenheten ska placeras på en vågrät yta, på en plats där: Nätadaptern når ett lättillgänglig vägguttag. Basenhetens telefonsladd når ett telefonuttag. Den inte är i närheten av en annan trådlös telefon, det kan orsaka störningar. Den inte är i närheten av ett diskbänk, badkar eller dusch, eller någon annanstans där den riskerar att bli utsatt för väta. Den inte är i närheten av annan elektrisk utrustning kylskåp, diskmaskin, mikrovågsugnar, lysrör, TV-apparater m fl. Radiosignaler mellan handenhet och basenhet För att använda er handenhet och basenhet tillsammans, måste du kunna upprätta en radiosignal mellan dem. Var medveten om att: Stora metallföremål som kylskåp, en spegel eller ett arkivskåp mellan handenheten och basenheten kan blockera radiosignalen. Andra solida strukturer, som väggar kan reducera signalens styrka. Anslutning till elnätet VIKTIGT Basenheten till Big Button 510 får endast användas tillsammans med medföljande nätadapter. Användandet av en annan nätadapter strider mot EN60950, och förverkar de godkännande apparaten har fått. Batterisäkerhet Använd endast uppladdningsbara batterier i handenheten. Använd ALDRIG icke-uppladdningsbara batterier de kan gå sönder och orsaka skada.

10 Innan du börjar Elsäkerhet Basenheten eller handenheten FÅR INTE utsättas för väta. Elektrisk utrustning kan orsaka allvarlig skada om den används när du är våt eller står i vatten. Om basenheten hamnar i vatten, försök INTE plocka upp den innan du har kopplat ur nätadaptern från vägguttaget och telefonsladden ur telefonjacket. Dra sedan upp basenheten i de urkopplade sladdarna. Använd ALDRIG Big Button 510 utomhus under ett åskväder koppla ur basenheten från telefonjacket och vägguttaget när det är storm i ert område. Skador som orsakas av blixtnedslag täcks inte av garantin. Störningar Om ljudkvaliteten försämras när du rör dig under ett samtal orsakas detta förmodligen av störningar mellan handenheten och basenheten, kanske beror det på att du befinner dig för nära en annan telefon eller annan elektrisk utrustning. Flytta dig till en annan plats för att undvika störningar. Om du inte röra dig kan ditt samtal avbrytas. Radiostörningar i omgivningen kan ibland orsaka ett kort avbrott i radiosignalen mellan handenheten och basenheten under ett! samtal. Handenhetens display kommer att blinka till medan den automatiskt återupprättar radiosignalen. Varning Utanför räckvidd Om du hör en varningston under samtal, och/eller ljudet i högtalaren blir svagt eller förvrängt så kanske du rör dig utanför basenhetens räckvidd. Flytta dig närmare basenheten inom 20 sekunder, tills tonen upphör. Annars kan ditt samtal komma att brytas. 10

11 Installation 1. Välj en lämplig plats för basenheten, se sid Anslut nätadapterns propp och den medföljande telesladden till undersidan på basenheten. 3. Anslut nätadaptern till ett vägguttag. 4. Om du har en eller flera extra handenheter med laddstation, anslut laddstationen till ett vägguttag med nätadaptern. 11

12 5. Installera de uppladdningsbara batterierna handenheten A. Sätt i de tre batterierna som på bilden och se till att plus- och minuspolerna stämmer med markeringarna i telefonens batterihållare. B. Sätt på batterihållarens lock, skjut det på plats och tryck till för att se till att den sitter säkert. 6. Ladda batterierna i 15 timmar Batteriindikatorn ska öka med en gradering varje halvtimme när du laddar ett tomt batteri. Om du anser att symbolen inte visar den korrekta laddningsnivån kan du ta ur och sätta i batterierna igen. Innan du använder handenheten för första gången är det viktigt att ladda batterierna fulla. Handenheten piper när den är korrekt placerad i laddningshållaren. Lämna handenheten på laddaren i 15 timmar. Batteriindikatorn blinkar Laddningslampan tänds 7. Anslut basenheten till telefonjacket Sätt i telefonsladden i telefonen och telefonproppen i uttaget som på bilden. 12

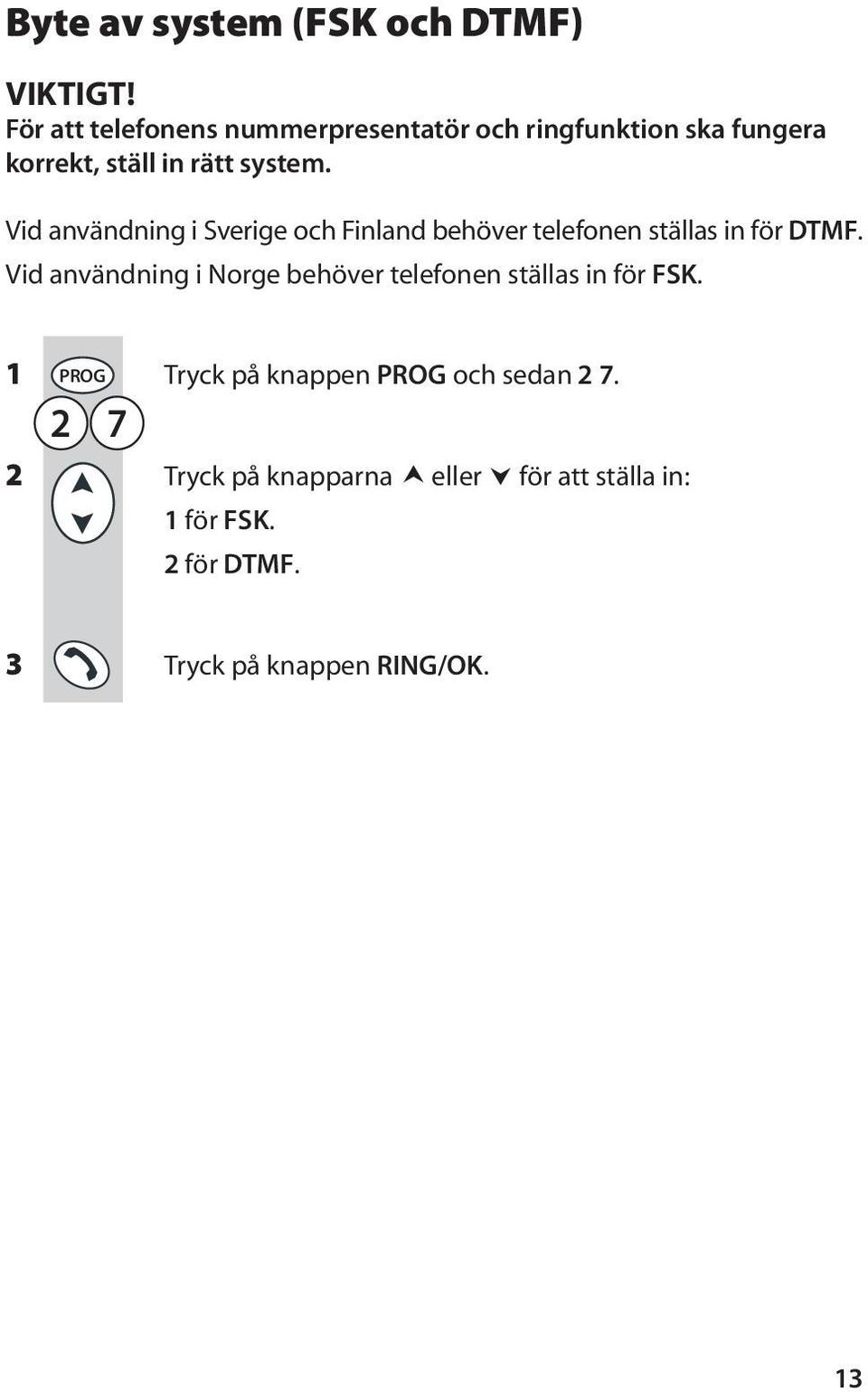

13 Byte av system (FSK och DTMF) VIKTIGT! För att telefonens nummerpresentatör och ringfunktion ska fungera korrekt, ställ in rätt system. Vid användning i Sverige och Finland behöver telefonen ställas in för DTMF. Vid användning i Norge behöver telefonen ställas in för FSK. 1 PROG Tryck på knappen PROG och sedan Tryck på knapparna eller för att ställa in: 1 för FSK. 2 för DTMF. 3 Tryck på knappen RING/OK. 13

14 Slå på och stänga av Att slå på och stänga av handenheten Stänga av handenheten och spara batterier: Tryck LÄGG PÅ/C -knappen och håll inne i 3 sekunder tills displayen slocknar. För att slå på handenheten igen: Tryck kort på LÄGG PÅ/C -knappen. Knapplås Att låsa knapparna: Tryck på LÄGG PÅ/C -knappen och håll inne 1 sekund tills nyckelsymbolen och några bindesstreck dyker upp på displayen. 14 Att låsa upp knapparna: Tryck på LÄGG PÅ/C knappen och håll inne 1 sekund tills nyckelsymbolen försvinner från displayen. Du kan även helt enkelt sätt tillbaka handenheten på basenheten eller laddaren. OBS! När handenheten är avstängd kan man inte ringa samtal från den, inte ens nödsamtal. När handenheten är avstängd kommer den inte ringa för inkommande samtal, men basenheten kommer fortfarande att ringa. För att svara på ett samtal när handenheten är avstängd ska du slå på den igen. Kom ihåg att det kan ta några sekunder för handenheten att upprätta en radiosignal med basenheten. När du inte behöver använda handenheten (till exempel under natten eller när du går ut), ställ tillbaka den på basenheten eller laddaren för att hålla batterierna laddade.

15 Ringa och svara på samtal För att ringa samtal 1 Knappa in telefonnumret. Om du gör ett misstag, tryck LÄGG PÅ/C -knappen. för att avlägsna siffrorna en och en från displayen. 2 Tryck på RING/OK -knappen (Du kan knappa in numret efter att du tryckt på RING/OK -knappen för att få kopplingston om du vill, men du kommer inte att kunna korrigera misstag om du gör på det sättet.) För att besvara samtal När det kommer ett inkommande samtal: CALL (samtal) eller telefonnumret (Om du har nummerpresentation) blinkar på displayen; och basenheten och handenheten ringer. Tryck på valfri knapp för att svara på samtalet. Att avsluta ett samtal Högtalarvolym Tryck LÄGG PÅ/C-knappen så att UPPTAGEN-ljuset på basenheten slocknar. Eller ställ helt enkelt tillbaka handenheten på basenheten eller laddaren. Att justera volymen i högtalaren under ett samtal: Tryck eller -knappen. Det finns tre volymnivåer som visas med en graderingsskala på höger sida av displayen. Efter att du har avslutat ditt samtal så behåller högtalarvolymen den inställda nivån. 15

16 Ringa och svara på samtal Återuppringning av senast slagna nummer (LNR) Att göra en återuppringning till senaste slagna nummer (upp till 24 siffror): 1 Tryck Redial/CDS-knappen. 2 Tryck RING/OK-knappen. Att göra en återuppringning till av de fem senaste slagna numren: 1 Tryck på Redial/CDS-knappen. 2 Om det behövs tryck på eller -knappen tills numret du vill ha visas. 3 Tryck på RING/OK-knappen. Att ta bort ett nummer från minnet med senaste slagna nummer (LNR): 1 Tryck på Redial/CDS-knappen, sedan eller -knappen tills numret du vill ta bort visas. 2 Tryck på och håll inne LÄGG PÅ/C -knappen tills du hör en signal; ELLER tryck på och håll inne LÄGG PÅ/C -knappen i 5 sekunder för att ta bort alla fem LNR-minnen. OBS! Endast nummer som har slagits manuellt kommer att lagras i LNR-minnet; inte nummer du har slagit från minnet eller från nummerpresentatörens lista. Nummer som du har slagit mer än en gång kommer att lagras endast en gång. Varje gång du knappar in ett nummer, rensas det äldsta numret i LNRminnet; så du behöver inte ta bort nummer manuellt om du inte vill. 16

17 Ringa från telefonboken Du kan lagra upp till 20 telefonnummer i telefonboken. Varje nummer kan innehålla upp till 24 siffror. De 20 minnesplatserna numreras 01 till 20. Att lagra ett nummer 1 Knappa in telefonnumret. Om du knappar in fel siffra, tryck på LÄGG PÅ/C-knappen för att ta bort en siffra i taget från displayen. 2 Tryck på och håll ned TELEFONBOK-knappen i minst en sekund. Telefonnumret dyker upp på displayen med den första lediga minnesplatsen till vänster om det. För att lagra på en annan plats, använd eller -knappen för att välja till den plats som önskas. 3 Tryck på RING/OK-knappen för att bekräfta. Att ringa från telefonboken 1 Tryck kort på TELEFONBOK-knappen. Två bindesstreck blinkar på vänster sida av displayen. 2 Tryck antingen eller -knappen för att hitta numret du söker; eller knappa in ett tvåsiffrigt nummer för minnesplatsen (01 to 20) genom att använda de numrerade knapparna. 3 Tryck på RING/OK-knappen. 17

18 Kombinerade nummer Du kan lagra en del av ett nummer (till exempel riktnumret för långdistanssamtal) i telefonboken och använda vilken kombination som helst av ringa genom telefonboken eller manuell inmatning för att ringa ett samtal. Att ändra ett lagrat nummer 1 PROG Tryck på PROG-knappen. 2 Tryck på TELEFONBOK-knappen. 3 Tryck på eller -knappen tills numret du vill ändra visas. 4 Tryck på LÄGG PÅ/C-knappen för att ta bort numren ett i sänder; knappa sedan in de nya siffrorna. 5 Tryck på RING/OK-knappen Att ta bort ett lagrat nummer 1 Tryck på TELEFONBOK-knappen. 2 Tryck på eller -knappen tills numret du vill ta bort visas. 3 Tryck på och håll inne LÄGG PÅ/C-knappen tills du hör en signal och numret försvinner från displayen; ELLER tryck på och håll inne LÄGG PÅ/C-knappen i fem sekunder 5 för att ta bort alla 20 minnen 18

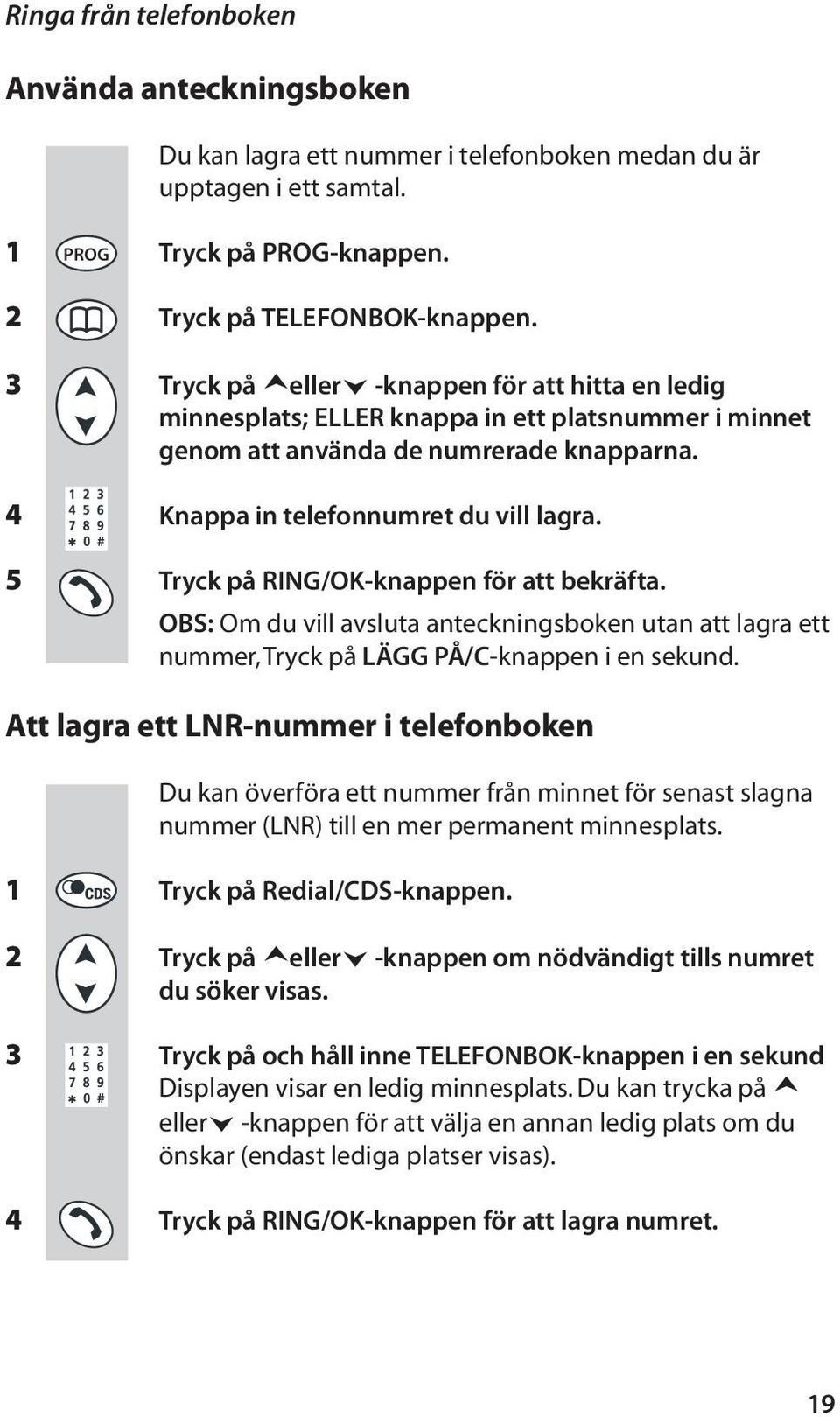

19 Ringa från telefonboken Använda anteckningsboken Du kan lagra ett nummer i telefonboken medan du är upptagen i ett samtal. 1 PROG Tryck på PROG-knappen. 2 Tryck på TELEFONBOK-knappen. 3 Tryck på eller -knappen för att hitta en ledig minnesplats; ELLER knappa in ett platsnummer i minnet genom att använda de numrerade knapparna. 4 Knappa in telefonnumret du vill lagra. 5 Tryck på RING/OK-knappen för att bekräfta. OBS: Om du vill avsluta anteckningsboken utan att lagra ett nummer, Tryck på LÄGG PÅ/C-knappen i en sekund. Att lagra ett LNR-nummer i telefonboken Du kan överföra ett nummer från minnet för senast slagna nummer (LNR) till en mer permanent minnesplats. 1 Tryck på Redial/CDS-knappen. 2 Tryck på eller -knappen om nödvändigt tills numret du söker visas. 3 Tryck på och håll inne TELEFONBOK-knappen i en sekund Displayen visar en ledig minnesplats. Du kan trycka på eller -knappen för att välja en annan ledig plats om du önskar (endast lediga platser visas). 4 Tryck på RING/OK-knappen för att lagra numret. 19

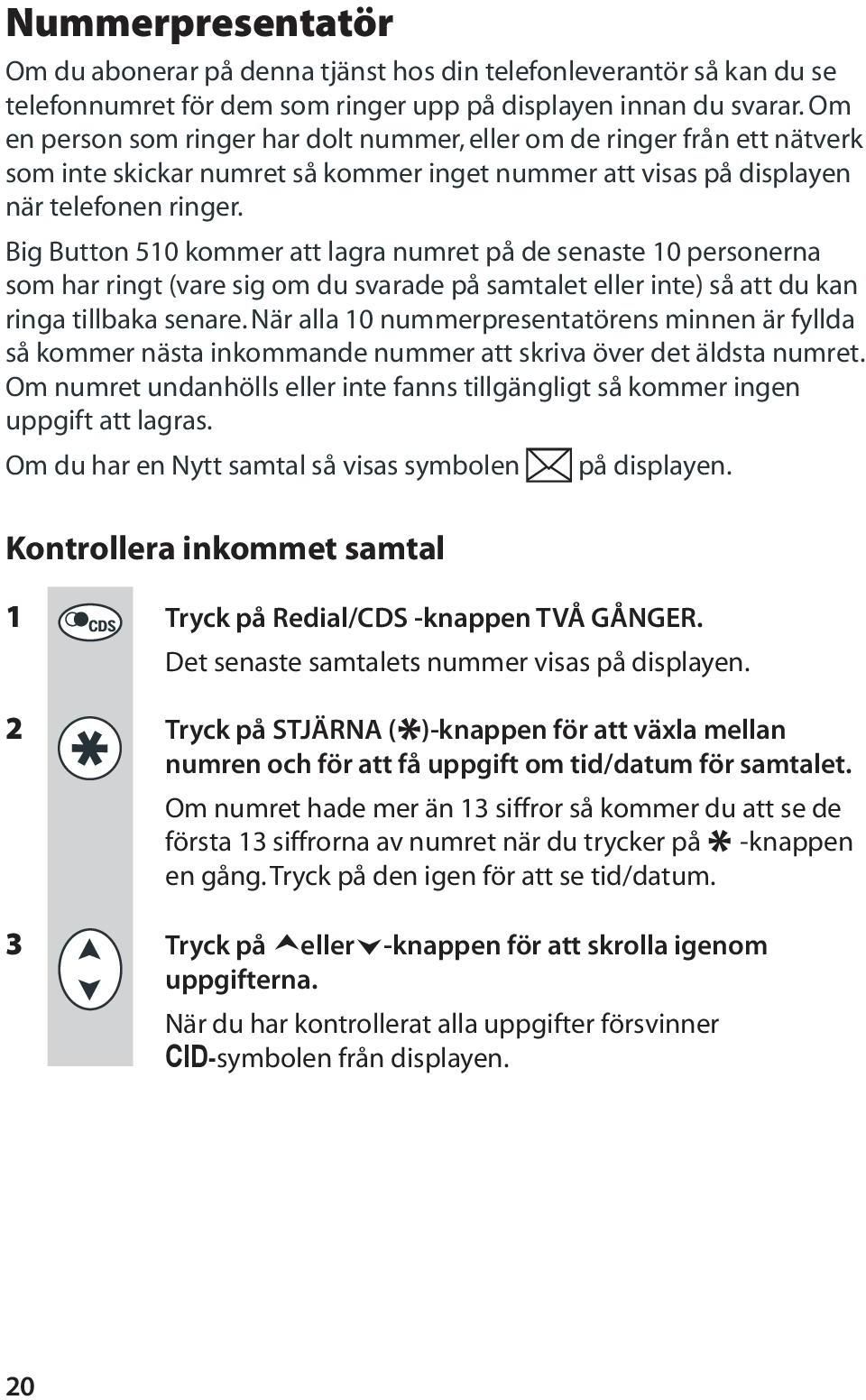

20 Nummerpresentatör Om du abonerar på denna tjänst hos din telefonleverantör så kan du se telefonnumret för dem som ringer upp på displayen innan du svarar. Om en person som ringer har dolt nummer, eller om de ringer från ett nätverk som inte skickar numret så kommer inget nummer att visas på displayen när telefonen ringer. Big Button 510 kommer att lagra numret på de senaste 10 personerna som har ringt (vare sig om du svarade på samtalet eller inte) så att du kan ringa tillbaka senare. När alla 10 nummerpresentatörens minnen är fyllda så kommer nästa inkommande nummer att skriva över det äldsta numret. Om numret undanhölls eller inte fanns tillgängligt så kommer ingen uppgift att lagras. Om du har en Nytt samtal så visas symbolen på displayen. Kontrollera inkommet samtal 1 Tryck på Redial/CDS -knappen TVÅ GÅNGER. Det senaste samtalets nummer visas på displayen. 2 Tryck på STJÄRNA ( )-knappen för att växla mellan * numren och för att få uppgift om tid/datum för samtalet. Om numret hade mer än 13 siffror så kommer du att se de första 13 siffrorna av numret när du trycker på * -knappen en gång. Tryck på den igen för att se tid/datum. 3 Tryck på eller -knappen för att skrolla igenom uppgifterna. När du har kontrollerat alla uppgifter försvinner CID-symbolen från displayen. 20

21 Nummerpresentatör Att ringa upp ett inkommet samtal För att ringa tillbaka till någon som har ringt dig: 1 Tryck på Redial/CDS -knappen TVÅ GÅNGER för att se senaste samtalets nummer. 2 Bläddra med piltangenterna för att välja vilket nummer i listan du vill ringa. 3 Tryck på RING/OK-knappen för att ringa upp numret. Att ta bort nummerpresentatörens minnen Att ta bort nummerpresentatörens minnen: 1 Tryck på Redial/CDS -knappen TVÅ GÅNGER för att visa numret. 2 Tryck på och håll inne LÄGG PÅ/C -knappen tills du hör en signal; ELLER tryck på och håll inne LÄGG PÅ/C -knappen i 5 sekunder för att rensa alla 10 minnen. Lagra ett av nummerpresentatörens nummer i telefonboken Flytta en uppgift i nummerpresentatören till en mer permanent plats: 1 Tryck på Redial/CDS -knappen TVÅ GÅNGER. Det senaste samtalets nummer visas på displayen. 2 Tryck på och håll inne TELEFONBOK-knappen i en sekund. Displayen visar den första lediga minnesplatsen. Du kan trycka på eller -knappen för att välja en annan plats om du önskar (endast lediga platser visas). 3 Tryck på RING/OK-knappen för att lagra ett nummer. 21

22 Använda ett system med flera handenheter Du kan registrera ytterligare handenheter till ditt Big Button 510-system. Sammanlagt upp till 6 handenheter per basenhet. Med två eller flera registrerade handenheter kan du:!! Ringa internsamtal från en handenhet till en annan. Vidarekoppla ett samtal utifrån från en handenhet till en annan. Växla mellan ett externt samtal utifrån och ett internsamtal. Arrangera ett treparts konferenssamtal. Varje handenhets nummer (h1 till h6) visas på dess display. Endast en handenhet kan kopplas till den externa linjen på en och samma gång. Om du försöker att ringa ett samtal medan en handenhet redan är uppkopplad på linjen så kommer du att höra en upptagetton. Några av instruktionerna i den här sektionen anger att du ska trycka på knappen i en sekund. Det betyder att du ska trycka på knappen och hålla den nere en stund tills displayen ändras, tills du hör en signal eller kopplas till ett annat samtal. Att göra ett internsamtal 1 Tryck på /INT -knappen en sekund. * INT dyker upp i handenhetens display, med numren på alla registrerade handenheter. 2 Knappa in ett handenhetsnummer; ELLER tryck 9 för att ringa alla andra registrerade handenheter. eller De andra handenheterna ringer, och INT-symbolen blinkar 9 på displayen. När de andra handenhetsanvändarna svarar så blir du kopplad. 22

23 Använda ett system med flera handenheter Att besvara ett internsamtal Ringsignalen för internsamtal är annorlunda jämfört med externa samtal. När någon ringer ett internsamtal till visas INT på din handenhets display med numret på den handenhet som ringer till dig. Tryck på valfri knapp för att svara på samtalet. Avsluta ett internsamtal Tryck på LÄGG PÅ/C -knappen. Eller placera helt enkelt handenheten på basenheten eller laddaren. Vidarekoppla ett samtal När du har ringt externt, eller har svarat på ett samtal utifrån, och ska vidarekoppla det till en annan handenhet: 1 Tryck på /INT -knappen i en sekund och knappa sedan * in numret på handenheten. Det externa samtalet ut får vänta och den andra handenheten ringer. När den andra handenhetsanvändaren svarar kan du tala med honom/henne. Om den andra användaren inte svarar kan du gå tillbaka till det externa samtalet genom att trycka på och hålla inne /INT-knappen igen. * 2 Tryck på LÄGG PÅ/C-knappen för att avsluta och vidarekoppla ett samtal. Du kan trycka på LÄGG PÅ/C-knappen för att vidarekoppla det externa samtalet innan de andra handenheterna svarar på ditt internsamtal. Om användaren inte har svarat efter 30 sekunder så går det externa samtalet tillbaka till dig och din handenhet kommer att ringa. 23

24 Växla mellan två samtal Använda ett system med flera handenheter När du på en och samma gång för ett externt och ett internsamtal kan du växla från det ena till det andra på följande vis: Tryck på /INT-knappen i en sekund för att tala växelvis * medan det andra samtalet väntar. Du kan vidarekoppla det externa samtalet till den andra handenheten genom att trycka på by LÄGG PÅ/C-knappen medan du är kopplad till internsamtalet. Om du trycker på LÄGG PÅ/C-knappen medan du är kopplad till det externa samtalet kommer du att koppla bort det. Arrangera ett treparts konferenssamtal När du på en och samma gång har både ett extern- och internsamtal pågående kan du arrangera ett treparts telefon på följande vis: Tryck på # (FYRKANT)-knappen i en sekund. För att utesluta den andra handenhetsanvändaren från konferenssamtalet: Tryck på # (FYRKANT)-knappen i en sekund. Du förblir kopplad till det externa samtalet. Om den andra användaren inte har lagt på kan du koppla tillbaka honom/ henne till konferensen genom att trycka på # (FYRKANT)- knappen igen. ELLER, för att utträda ur konferenssamtalen och lämna den andra användaren kopplad till det externa samtalet: Tryck på LÄGG PÅ/C-knappen. 24

25 Använda ett system med flera handenheter Signal för inkommande samtal När du talar i ett internsamtal och ett externt samtal ringer så kommer du att höra tonen för inkommet samtal som informerar om att någon ringer dig. Att svara på ett externt samtal och avsluta ett internsamtal: Tryck kort på R-knappen. ELLER, för att svara på det externa samtalet och låta internsamtalet vänta (så att du senare kan använda samtalsväxling, konferenssamtal eller vidarekoppling): Tryck på /INT -knappen i en sekund. * Söka handenheterna från basenheten För att få alla handenheter att ringa (det här är användbart om du har glömt var du har lagt en handenhet): Tryck på SÖK HANDENHET-knappen på basenheten. Handenheterna ringer i upp till 30 sekunder. För att stänga av ringsignalen innan dess: Tryck på SÖK HANDENHET-knappen igen ELLER tryck på valfri knapp på en handenhet 25

26 Använda ett system med flera handenheter Registrera en ny handenhet till din basenhet Handenheten som levereras till din basenhet behöver inte registreras, utan endast nytillkomna handenheter som du har köpt separat. Varje handenhet kan registreras till upp till fyra basenheter, numrerade 1 till 4. 1 Tryck på och håll inne SÖK HANDENHET-knappen på basenheten tills du hör registreringssignalen (utdragna pip ). Du har nu 30 sekunder på dig att registrera handenheten. 2 PROG Tryck på PROG-knappen på handenheten och knappa sedan in 16 följt av basenhetens nummer. 1 6 Om detta är den första basenhet du registrerar vid är dess nummer Knappa in 0000 (basenhetens PIN-kod). 4 Tryck på RING/OK-knappen. Displayen visar de handenhetsnummer som fortfarande finns lediga på basenheten. 5 (valfritt) Knappa in en handenhets nummer. Om du inte knappar in ett nummer vid detta tillfälle så kommer handenheten att registreras med första lägsta lediga nummer. Handenheten piper för att bekräfta registrering. 26

27 Använda ett system med flera handenheter Avregistrera en handenhet Du kan behöva göra detta för att ersätta en icke-fungerande handenhet. 1 PROG Tryck på PROG -knappen och sedan 2 6. Displayen visar numren på alla handenheter som finns 2 6 registrerade vid basenheten. 2 Knappa in numret på handenheten som ska avregistreras Displayen blinkar och handenheten avregistreras Välja en basenhet Om din handenhet är registrerad vid mer än en basenhet så kommer den automatiskt att välja den som den kan etablera den bästa radiosignalen med (vanligtvis den närmaste). Eller så kan du välja en basenhet manuellt. Du behöver inte denna funktion om du bara har en basenhet. 1 PROG Tryck på PROG-knappen och sedan Använd eller - knapparna för att välja en basenhet. Basenheter är numrerade från 1 till 4. Om du väljer 0 så kommer din handenhet att automatiskt välja den basenhet som ger den starkaste länken. 3 Tryck på RING/OK-knappen för att bekräfta. 27

28 Registrera till basenhet av annat märke Använda ett system med flera handenheter Din Big Button 510 kan registreras till samtliga GAP-kompatibla basenheter; eller så kan du registrera andra GAP-kompatibla handenheter till din Big Button 510 basenhet. Men vi kan inte garantera att alla funktioner eller displaymeddelanden kommer att finnas tillgängliga vid användande av en annan tillverkares utrustning. 1 Följ instruktionerna i basenhetens användarguide för att försätta basenheten i registreringsläge. 2 Följ instruktionerna i handenhetens Användarguide för att registrera handenheten. Om du behöver knappa in en PIN-kod till basenheten så titta i basenhetens användarguide. 28

29 Anpassa din handenhet Allmänt Du kan anpassa inställningarna i din Big Button 510 handenhet genom att använda menyn som visas på handenhetens display. OBS: Om du inte trycker på någon knapp under cirka 25 sekunder så kommer handenhetens att automatiskt backa ur menyn och displayen kommer att återgå till vänteläge. När du bekräftar en inställning som du har gjort så kommer du att höra en bekräftelseton. Om du gör ett misstag så kommer du att höra en varningston. I slutet av varje steg av åtgärder kan du återställa handenheten i vänteläge genom att antingen: Placera handenheten på basenheten. Trycka på och hålla inne LÄGG PÅ/C-knappen. Autosvar När det ringer så kan du trycka på valfri knapp för att svara. Eller så kan du ställa in autosvar så om en handenhet finns på plats på basenheten behöver du bara lyfta på den för att svara på samtalet utan att behöva trycka på någon knapp. 1 PROG Tryck på PROG-knappen och sedan Använd eller -knappen för inställning av: 0 för autosvar: av 1 för autosvar: på 3 Tryck på RING/OK-knappen för att bekräfta. 29

30 Anpassa din handenhet Ringstyrka och melodi Handenheten har åtta volymnivåer för ringstyrka, inklusive 0 för avstängt läge och åtta melodier. När volymen är inställd på 0 så kommer handenheten inte att ringa vid ett inkommande samtal, men displayen kommer att visa samtalet eller telefonnumret. Ändra volymen: 1 PROG Tryck på PROG-knappen och sedan Använd eller -knappen för att ändra volymen. 3 Tryck på RING/OK-knappen för att bekräfta. Ändra melodi: 1 PROG Tryck på PROG -knappen och sedan Använd eller -knappen för att ändra melodin. 3 Tryck på RING/OK-knappen för att bekräfta. Knappljud När du trycker på en knapp på handenheten så kommer du att höra ett pip. Du kan stänga av knappljuden om du önskar. 1 PROG Tryck på PROG-knappen och sedan Använd eller -knapparna för inställning av: 0 för knappljud av 1 för knappljud på 3 Tryck på RING/OK-knappen för att bekräfta. 30

31 Anpassa din handenhet Direkt uppringning När direkt uppringning är inkopplat kan du trycka på valfri knapp, förutom PROG-knappen, för att handenheten automatiskt ska ringa ett nummer som du har programmerat in. Denna funktion kallas ibland för barnvaktens telefon. När direkt uppringning är påkopplat är det inte möjligt att ringa nödsamtal ifall du inte har inprogrammerat ett larmnummer som! 112 som ett nummer för direkt uppringning. Kom ihåg att numret du har programmerat kommer att ringas upp automatiskt när du trycker på valfri knapp. Innan du kan koppla på direkt uppringning måste du programmera in telefonnumret. 1 PROG Tryck på PROG-knappen och sedan Knappa in numret. Du kan trycka på LÄGG PÅ/C -knappen för att rensa bort siffrorna en efter en; eller trycka på och hålla inne LÄGG PÅ/Cknappen för att ta bort numret för direkt uppringning helt. 3 Tryck på RING/OK-knappen för att bekräfta. Koppla på och av Direktsamtal: 1 PROG Tryck på PROG-knappen och sedan Använd eller -knapparna för att ställa in: 0 för direkt uppringning av 1 för direkt uppringning på 3 Tryck RING/OK-knappen för att bekräfta. Medan direkt uppringning är påkopplat visar displayen och dirigerar numret för direkt uppringning. Du kan svara på samtal som vanligt. 31

32 Anpassa din handenhet Rensa alla minnen Detta är ett sätt att rensa alla lagrade minnen på en och samma gång från de olika minnesplatserna och minnena för återuppringning av senast slagna nummer. Om du har ställt in ett nummer för direkt uppringning så kommer även det att rensas. 1 PROG Tryck på PROG-knappen och sedan Tryck på RING/OK-knappen för att bekräfta. OBS: Minnen för samtalsidentifikation rensas genom återställande av basenhet. Att återställa en handenhet När du återställer handenheten till fabriksinställningen nedan: Ringsignalvolym 7 Melodi 4 Knappljud på Indirekt nät av Autosvar av Automatiskt val av basenhet (bästa anknytning) 1 PROG Tryck på PROG-knappen och sedan Tryck på RING/OK-knappen för att bekräfta. 32

33 Anpassa din basenhet Allmänt Du kan anpassa inställningarna på din Big Button 510 basenhet genom att använda en meny som visas på handenhetens display. OBS: Om du inte trycker på en knapp under loppet av 25 sekunder så kommer handenheten automatiskt att backa ur menyn och displayen att försättas i vänteläge. När du bekräftar en inställning som du har gjort så kommer du att höra en bekräftelseton. Om du knappar fel så kommer du att höra en varningston. I slutet av varje steg av åtgärder kan du återställa handenheten i vänteläge genom att antingen: placera handenheten på basenheten. trycka på och hålla inne LÄGG PÅ/C-knappen. Larmnummer Dessa två nummer kan ringas även när samtalsspärr är aktiverad. 1 PROG Tryck på PROG-knappen och sedan Knappa in det första larmnumret. 3 Tryck på RING/OK-knappen för att bekräfta Tryck Knappa in det andra larmnumret. 6 Tryck på RING/OK-knappen för att bekräfta. 33

34 Anpassa din handenhet Volym för ringstyrka och melodi Basenheten har 8 volymnivåer för ringsignalen inklusive 0 för av och åtta melodier. Med volymen på 0, kommer basenheten inte att ringa vid ett inkommande samtal. Ändra volymen: 1 PROG Tryck på PROG-knappen och sedan Använd eller -knappen för att ändra volym. 3 Tryck på RING/OK-knappen för att bekräfta. För att ändra melodin: 1 PROG Tryck på PROG-knappen och sedan Använd eller -knappen för att ändra melodin. 3 Tryck på RING/OK-knappen för att bekräfta. Samtalsspärr Du ställa in samtalsspärr för individuella handenheter som är registrerade till din basenhet. Det finns två slags samtalsspärrar: Du kan spärra samtal på upp till två specifika nummer som kan vara samtalsprefix med upp till åtta siffror var. Med detta alternativ behöver du programmera in numren först och sedan slå på och stänga av samtalsspärren. Du kan spärra vissa sorters samtal inga externa samtal, eller inga utlandssamtal. När endera slaget av samtalsspärr är påslaget så kan du inte ringa ett samtal och du kan se en nyckelsymbol i displayen. 34

35 Anpassa din basenhet Spärra samtal till specifika nummer 1 PROG Tryck på PROG-knappen och sedan Knappa in handenhetens nummer (1 till 6) Tryck på Knappa in det första spärrade numret. 5 Tryck RING/OK-knappen för att bekräfta Tryck på Knappa in handenhetens nummer (1 till 6) Tryck på Knappa in det andra spärrade numret. 10 Tryck på RING/OK-knappen för att bekräfta Slå PÅ och stänga AV spärrning av angivna nummer: 1 PROG Tryck på PROG-knappen och sedan Knappa in handenhetens nummer (1 till 6). 0 3 Tryck på 0 och använd sedan eller -knappen för att ställa in: 0 för samtalsspärr AV 1 för samtalsspärr PÅ 4 Tryck på RING/OK-knappen för att bekräfta. 35

36 Anpassa din basenhet Att stänga av och på spärrning av angivna samtal 1 PROG Tryck på PROG-knappen och sedan Knappa in handenhetens nummer (1 till 6). 3 Använd eller knappen för att ställa in: 0 inga externa samtal (endast internsamtal) 1 inga utlandssamtal 2 alla samtal tillåtna (samtalsspärr AV). 4 Tryck på RING/OK-knappen för att bekräfta. Datum och tid Du behöver ställa in datum och tid om de ska visas korrekt på handenheternas displayer och lagras i samtalsminnena. 1 PROG Tryck på PROG-knappen och sedan Knappa in datumet som ett sexsiffrigt nummer till exempel, för 13 Oktober 2002, for 2 Mars Tryck på RING/OK-knappen för att bekräfta. 4 Knappa in tiden som ett fyrsiffrigt nummer till exempel, 0830 för 8:30 på förmiddagen, 14:06 för 2:06 på eftermiddagen. 5 Tryck på RING/OK-knappen för att bekräfta. 6 Tryck sedan LÄGG PÅ / C knappen för att backa ur menyn. 36

37 Anpassa din basenhet Rensa alla samtalsminnen Detta är ett sätt att rensa alla lagrade nummer från samtalsminnena. 1 PROG Tryck på PROG -knappen och sedan Tryck på RING/OK-knappen för att bekräfta. Återställa basenheten När du återställer basenheten återställer du alla inställningar till fabriksinställningen enligt följande: ringstyrka 7 melodi 4 knappljud på samtalsspärr ingen nummerpresentatörens minne tomt koder för indirekt nät inga 1 PROG Tryck på PROG-knappen och sedan Tryck på RING/OK-knappen för att bekräfta. 37

38 Indirekt nät Du kan använda den här egenskapen om du ringer några av dina samtal genom ett annat nät än det som levererar ditt abonnemang. Genom att använda indirekt åtkomst till ett alternativt nät så kan du spara pengar på långdistanssamtal och utlandssamtal. När du abonnerar hos en leverantör av alternativt nät kommer de att skicka en åtkomstkod för nät. För att dirigera samtal till det alternativa nätet behöver du knappa in åtkomstkoden varje gång du ringer ett samtal. Din Big Button 510 kan göra detta automatisk när du antingen manuellt eller från minnet ringer ett långdistanssamtal eller ett internationellt nummer (som börjar med 0). För lokala samtal (nummer som inte börjar med 0), så kommer Big Button 510 inte att slå åtkomstkoden för nätet; så dessa samtal kommer att dirigeras över ditt lokala nätverk. Du kan också ställa in lokala prefix som börjar med 0 för vilka åtkomstkoden för nät inte kommer att slås. Åtkomstkod för nätet och de lokala prefixen är inställda på basenheten och gäller för alla registrerade handenheter. Men du behöver stänga av funktionen indirekt nät på de individuella handenheterna. Ställa in åtkomstkod för nät 1 PROG Tryck på PROG-knappen och sedan Knappa in åtkomstkod för nät (upp till sex siffror). 3 Tryck på RING/OK-knappen för att bekräfta. 38

39 Indirekt nät Ställa ytterligare lokala prefix 1 PROG Tryck på PROG-knappen och sedan Knappa in den det första prefixet (upp till 6 siffror). 3 Tryck på RING/OK-knappen för att bekräfta Tryck Knappa in det andra prefixet (upp till 6 siffror). 6 Tryck på RING/OK-knappen för att bekräfta. Att slå på och stänga av indirekt nät Detta behöver du göra på varje handenhet. 1 PROG Tryck på PROG-knappen och sedan Använd eller -knapparna för inställning av: 0 för indirekt nät av 1 för indirekt nät på 3 Tryck på RING/OK-knappen för att bekräfta.! När du ringer ett samtal kommer handenheten att slå åtkomstkoden för nät när du knappar ett nummer som börjar med 0, undantaget när det är till ett av de lokala prefixen som du har ställt in. När ett samtal dirigeras genom indirekt nät visas LC på displayen. OBS För att det indirekta nätet ska fungera måste du knappa in telefonnumret (eller välja det från telefonboken, LNR -minnet eller Nummerpresentatörens minnet) innan du trycker på RING/OKknappen till den externa linjen. 39

40 Felsökning! Service av Big Button 510 bör utföras av utbildade tekniker. Försök ALDRIG göra reparationer eller modifikationer på egen hand du kan förvärra problemet och förverka garantin. Kontrollera först ALLTID att: Du har följt stegen som räknats upp på sidorna 5 och 6 för installation och montering av din Big Button 510. Alla stickproppar sitter fast i sina uttag. Att uttaget fungerar. Att handenhetens batterier är korrekta och säkert isatta och inte urladdade. Vardagsbruk Jag kan inte ringa eller ta emot samtal Om handenhetens display inte lyser kan den vara avstängd. Tryck på LÄGG PÅ/C-knappen för att slå på den igen. Kontrollera att basenhetens nätadapter är isatt. Basenheten behöver ström för att telefonen ska fungera normalt. inte bara för laddning av batterier. Se till att du använder den telefonsladd som levererades med Big Button 510. Andra telefonsladdar kanske inte fungerar. Flytta handenheten närmare basenheten. Kontrollera symbolen för batterinivån på displayen. Om den är låg, placera handenheten på basenheten eller laddaren för att ladda batterierna. Dra ur eliminatorn ur vägguttaget, vänta i några sekunder och sått i den igen. Detta kan lösa problemet. 40

41 Felsökning Jag kan inte ringa ett samtal Handenhetens knapplåsning kan vara aktiverad. Lås upp den innan du ringer ett samtal. Samtalsspärr till särskilda nummer kan vara inställt och aktiverat. Spärrning av angivna samtal (internationella, eller alla externa samtal) kan vara aktiverat. Ingenting händer när jag trycker på knapparna. Kontrollera att batterierna sitter i handenheten. Om symbolen för batterinivå visar på låg, ladda då batterierna. När jag knappar in ett nummer dyker det upp på displayen, men jag kan inte ringa ett externt samtal Pröva att placera handenheten närmare basenheten. Pröva att ändra basenhetens läge placera den om möjligt i ett högre läge, eller längre ifrån elektrisk utrustning. Samtalsspärr till särskilda nummer kan vara inställt och aktiverat. Spärrning av angivna samtal (internationella, eller alla externa samtal) kan vara aktiverat. Telefonen ringer inte Kontrollera att basenhetens nätadapter är isatt. Basenheten behöver ström för att telefonen ska fungera normalt inte bara för att ladda batterierna. Se till att du använder telefonsladden som levererades med Big Button 510. Andra telefonsladdar fungerar eventuellt inte. Koppla ur en eller fler telefoner och se om det hjälper. Mitt samtal bröts när jag befann mig utanför räckvidd. Nu kan jag inte använda min handenhet. Flytta handenheten närmare basenheten innan du försöker ringa igen. 41

42 Det är störningar och ljud på linjen. Flytta handenheten närmare basenheten eller till en annan plats. Pröva att flytta basenheten så att den inte befinner sig för nära elektrisk utrustning som till exempel en TV eller en dator. Felsökning Du får bäst resultat om du placerar basenheten så högt som möjligt. Till exempel är första våningen i ett tvåvåningshus en idealisk plats för basenheten. Jag hör pip från handenheten när jag ringer ett samtal Du kan vara på väg utanför räckvidd för basenheten. Flytta närmare eller så kan ditt samtal komma att brytas. Kontrollera symbolen för batterinivån på displayen. Om den är låg så ladda upp batterierna. Funktionen för nummerpresentation fungerar inte. Du måste abonnera på nummerpresentatörsfunktionen hos din operatör. Den som ringer kan ha dolt nummer eller så ringer de från ett nät som inte överför nummerpresentation (det kan t.ex. vara ett internationellt samtal.) Jag hör en upptagetton när jag försöker ringa. Om du använder systemet Button 510 Twin, eller har extra handenheter registrerade till din basenhet, kontrollera att en annan handenhet inte används till ett samtal. Volymen i öronsnäckan är låg när jag ringer Se till att du håller öronsnäckan rätt över örat. Justera volymen genom att använda eller - knappen. 42

43 Felsökning Att använda ett system med flera handenheter Jag kan inte vidarekoppla ett samtal. Se till att den andra handenhet är inom basenhetens räckvidd. Se till att du knappa in det rätta numret till den andra handenheten (1 till 6, eller 9 för alla registrerade handenheter). Batterier Handenhetens batterisats laddar ur efter en timme eller två Innan du använde handenheten skulle du ha låtit den sitta på basenheten eller laddaren i upp till 15 timmar för att ladda batterierna fullt. Du kan behöva byta ut batterierna. Rengör laddkontakterna med en torr trasa. Kontrollera anslutningen mellan basenheten och vägguttaget. Jag försöker ladda batterierna, men jag får fortfarande en varning om att de är för dåligt laddade Du behöver byta ut batterierna. Kassera uttjänta batterier på ett säkert sätt bränn dem aldrig, och placera dem inte på en plats där de kan gå sönder.. Använd ALDRIG icke-uppladdningsbara batterier i din Big Button 510 de kan gå sönder och orsaka skada. Indirekt nät Funktionen indirekt nät fungerar inte Du måste abonnera hos en leverantör av alternativt nät innan du kan använda dig av den här funktionen. Om du har mer än en registrerad handenhet så måste du sätta på funktionen för var och en av dem individuellt, såväl som att ställa in åtkomstkoden för nät på basenheten. När du ringer ett samtal måste du knappa in numret (eller välja numret i telefonboken, LNR-minnet eller minnet för samtalspresentatören) innan du trycker på RING/OK-knappen för en extern linje. 43

44 PBX-användning Återuppringningen verkar inte fungera Felsökning Du kan behöva trycka på och hålla inne R-knappen i några sekunder istället för att trycka på den snabbt. Pröva detta och se om det fungerar. Återuppringning av senast slagna nummer (LNR) och/eller ringa ut telefonboken fungerar inte på en PBX. När du först ringer ett samtal, tryck på Redial/CDS/P-knappen för en paus mellan kopplingen till den externa linjens åtkomstkod (t.ex. 9) och telefonnumret. Du borde senare kunna återuppringa numret. När du lagrar nummer i minnet kan du inkludera åtkomstkoden till den externa linjen (t.ex.9) med varje nummer. Om din PBX kräver att du väntar på en andra kopplingston innan du knappa in telefonnumret, tryck på Redial/CDS/P -knappen för en paus mellan åtkomstkoden och numret. Du kan även ställa in din Big Button 510 på följande vis så att den automatiskt inlägger en paus på 2 sekunder efter att du ringer åtkomstkoden till den yttre linjen: 1 PROG Tryck på PROG-knappen och sedan Knappa in åtkomstkoden till linjen (upp till fyra siffror). 3 Tryck på RING/OK-knappen för att bekräfta. 44

45 Om felet kvarstår... Koppla ur alla andra apparater som är anslutna till samma linje som Big Button 510 och försök att ringa ett samtal. Koppla ur basenheten från telefonlinjen och koppla i en annan telefon i huvudtelefonjacket. Försök att ringa ett samtal. Om det fungerar så fungerar linjen. Om samtalet inte fungerar och du använder en tvåvägs mellanpropp, ta bort den och koppla i en telefon direkt i jacket. Om samtalet fungerar nu kan mellanproppen vara trasig. Om du inte kan ringa ett samtal kan felet bero på telenätet. Kontakta operatören. Rengöring och vård Rengör inte någon del av din Big Button 510 med bensin, thinner eller andra lösningsmedel. Detta kan orsaka permanenta skador som inte täcks av garantin. Vid behov rengör med en fuktad trasa. Håll din Big Button 510 borta från varma fuktiga miljöer och starkt solljus. Låt den inte heller utsättas för väta. Varje tänkbar åtgärd har vidtagits för att försäkra sig om hög tillförlitlighet och standard för din Big Button 510. Om något går fel, var god och försök inte reparera det själv. Rådgör med din återförsäljare. 45

46 Garanti Garantin för Binatone Big Button 510 räcker i 24 månader från datumet på ditt inköpskvitto. Garantin täcker inte skador som uppstått på grund av felanvändning, vårdslöshet eller av överspänning till exempel fel på telefonlinjen eller blixtnedslag. Spara ditt inköpskvitto Det är ditt garantibevis. Du bör även spara den ursprungliga förpackningen. I den händelse av att du skulle behöva återbörda din Big Button 510 till vår reparationsverkstad medan garantin gäller. Medan garantin gäller för enheten 1 Koppla ur basenheten från telefonlinjen och vägguttaget 2 Packa alla delar tillhöriga din Big Button 510, och använd originalförpackningen. Kom ihåg att inkludera nätadaptern. 3 Återbörda enheten till butiken där du köpte den och se till att ta med dig inköpskvittot. 46

47 EC Declaration of Conformity Clas Ohlson AB declares that the following product: Type of product: Digital cordless telephone Model: Big Button 0 Complies with the essential protection requirements of R&TTE Directive 1999/5/EC on the approximation of the laws of the Member States relating to Radio Spectrum Matters, the Council Directive 89/336/EEC on the approximation of the laws of the Member States relating to Electromagnetic compability (EMC) and the European Community Directive 73/23/EEC and 93/68/EEC relating to Electrical Safety. Assessment of compliance of the product with the requirements relating to the essential requirements according to Article 3 R&TTE was based on Annex III of Directive 1999/5/EC and following standard: Radio Spectrum: EN 00 EMC: EN 0 Electical Safety: EN 00 Insjön, Sweden February 2008 Klas Balkow President Clas Ohlson AB Insjön SWEDEN

48 Tekniska specifikationer Standard DECT Frekvensområde Kanalbandbredd (Digital Enhanced Cordless Telecommunications) 1.88 till 1.9 GHz (bandbredd = 20 MHz) MHz Fungerande räckvidd på upp till 300 meter utomhus; upp till 50 meter inomhus. Drifttid vänteläge: c:a 100 timmar taltid: cirka 9 timmar laddningstid för batterier: 15 timmar Temperaturområde Drift 0 ºC to 40 ºC Lagring -20 ºC till 60 ºC Strömförsörjning Handenhet tre AAA-storlek 550 mah Nickel Metalhydrid (NiMh) återuppladdningsbara batterier. Basenhet /laddare ingång 230 V AC, 50 Hz; utgång AC 9 V, 300 ma Anslutningsspecifikation: Anslutningen till elnätet är en SELV-anslutning med avseende på EN Anslutningen till telefonlinjen är en TNVanslutning med avseende på EN PBX-kompatibilitet Återanropsintervall för avbrott: 100 ms (kort tryck), 250 ms (långt tryck). Pauslängd (med knappen LNR/CDS): 3 sekunder. Signaltyp: DTMF (dual tone multifrekvens), även kallad tonval. 48

49 Index Anpassning basenhet, 33 handenhet, 29 Anslutning och användarvillkor, 9 Användning av flera handenheter, 22 Autosvar besvara samtal, 29 Avregistrering av handenheter, 27 Avsluta ett samtal, 15 Barnvaktens telefon (Direkt uppringning), 31 Besvara internsamtal, 23 Batterier ladda handenhetens batterier, 12 installera batterierna, 12 Datum och tidsinställning, 36 Direkt uppringning, 31 Felsökning, 40 Garanti, 46 Indirekt nät, 38 Lokala prefix, 39 åtkomstkod för nät, 38 slå på och stänga av, 39 Installation, 11 Internsamtal, 23 Knappljud, 31 Knapplåsning, 15 Kombinerade nummer, 18 Konferenssamtal, 24 Larmnummer 33 49

50 Nummerpresentatör, 20 kontrollera inkommet samtal, 20 lagra LNR i telefonbok, 21 radera minnen, 21 återuppringning, 21 Nödsamtal, 2 Paus, 5 PBX-användning, 44 Placering av basenhet, 9 Placering av laddhållare, 9 Problem, 40 Radiosignal, 9 Registrera handenheter, 26 Rengöring och vård, 45 Ringa ett samtal, 15 Ringa från telefonbok, 17 kombinerade nummer, 18 radera nummer, 18 anteckningsbok, 19 lagra och ringa nummer, 17 Ringstyrka och melodi basenheten, 34 handenheten, 30 Samtalsspärr, 34 angivna nummer, 35 typer av samtal, 36 Serviceinformation, 46 Signal för inkommande samtal, 25 Slå på och stänga av, 14 Ström, 9 50

51 Ställa in tid och datum, 36 Störningar, 10 Sök handenhet-knapp, 5 Treparts konferenssamtal, 24 Varning utanför räckvidd, 10 Vidarekoppla samtal, 23 Volym öronsnäcka, 15 Välja en basenhet, 27 Återställa basenheten, 37 Återställa handenheten, 32 Återuppringning av senast slagna nummer, lnr (last number redial), 16 lagra LNR-nummer i telefonbok, 19 Elektriska apparater ska inte slängas med hushållsavfall. Denna utrustning bör tas till din lokala återvinningsstation för säker hantering. 51
