1 Bruksanvisning Maxcom KXT-801

2 Egenskaper Nummerpresentatör (CID) för FSK och DTMF Skärm med bakgrundsbelysning Kontrasten på skärmen kan ändras Minne för ingående- och utgående telefonnummer 1 direktminne M1 och 10 st snabbminnen R-knapp, Redial/Autoredial (återuppringning) Musik on hold (väntmusik) 2-vägs högtalare, Alarm funktion Olika ringsignaler Ton/puls omkopplare Samtalsspärr Förpackningens innehåll Förpackningen innehåller: Telefonens huvudenhet Telefonlur Telefonkabel Spiralsladd för anslutning av luren Observera: Batterier och telefonplugg medföljer ej. 2

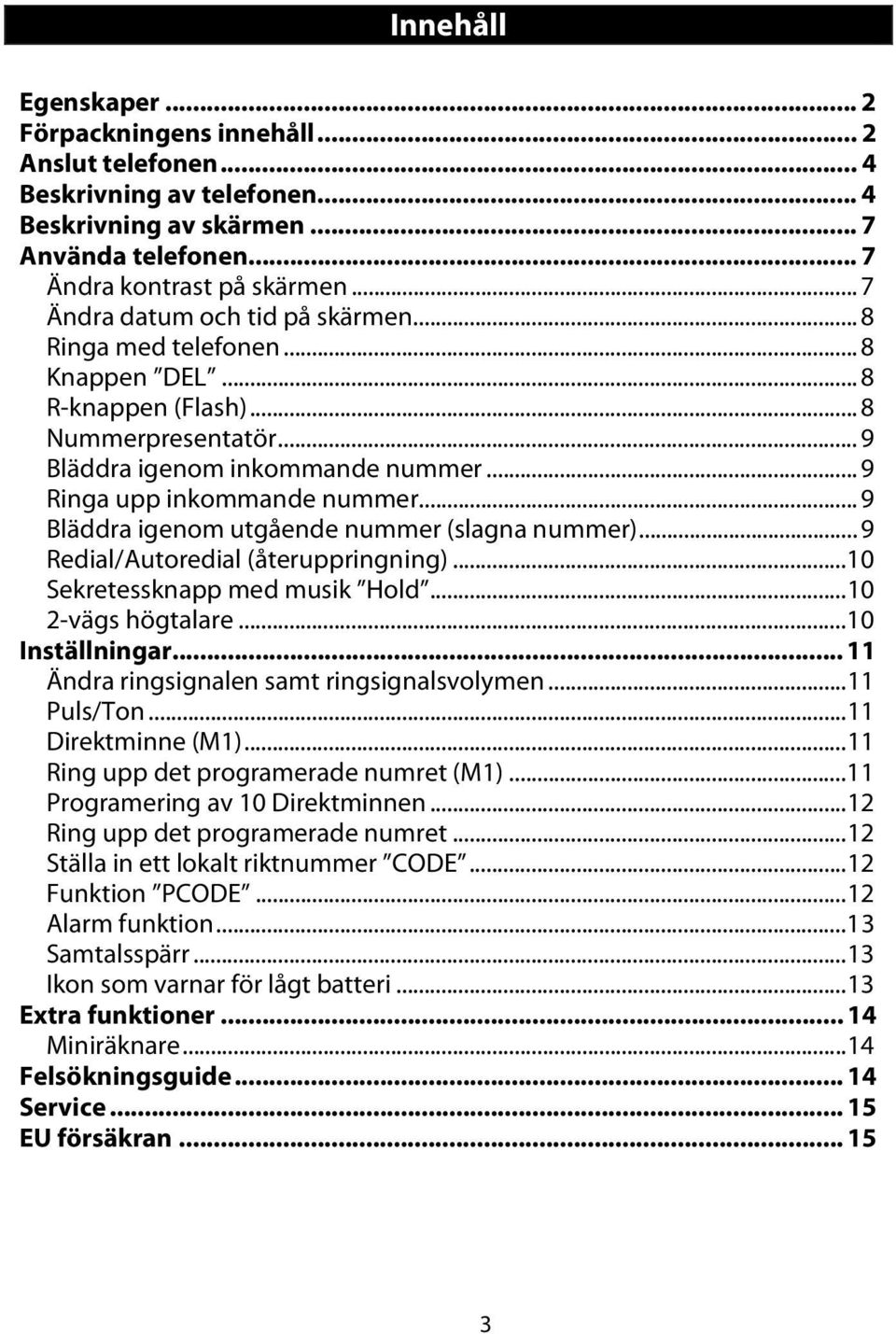

3 Innehåll Egenskaper... 2 Förpackningens innehåll... 2 Anslut telefonen... 4 Beskrivning av telefonen... 4 Beskrivning av skärmen... 7 Använda telefonen... 7 Ändra kontrast på skärmen... 7 Ändra datum och tid på skärmen... 8 Ringa med telefonen... 8 Knappen DEL... 8 R-knappen (Flash)... 8 Nummerpresentatör... 9 Bläddra igenom inkommande nummer... 9 Ringa upp inkommande nummer... 9 Bläddra igenom utgående nummer (slagna nummer)... 9 Redial/Autoredial (återuppringning)...10 Sekretessknapp med musik Hold vägs högtalare...10 Inställningar Ändra ringsignalen samt ringsignalsvolymen...11 Puls/Ton...11 Direktminne (M1)...11 Ring upp det programerade numret (M1)...11 Programering av 10 Direktminnen...12 Ring upp det programerade numret...12 Ställa in ett lokalt riktnummer CODE...12 Funktion PCODE...12 Alarm funktion...13 Samtalsspärr...13 Ikon som varnar för lågt batteri...13 Extra funktioner Miniräknare...14 Felsökningsguide Service EU försäkran

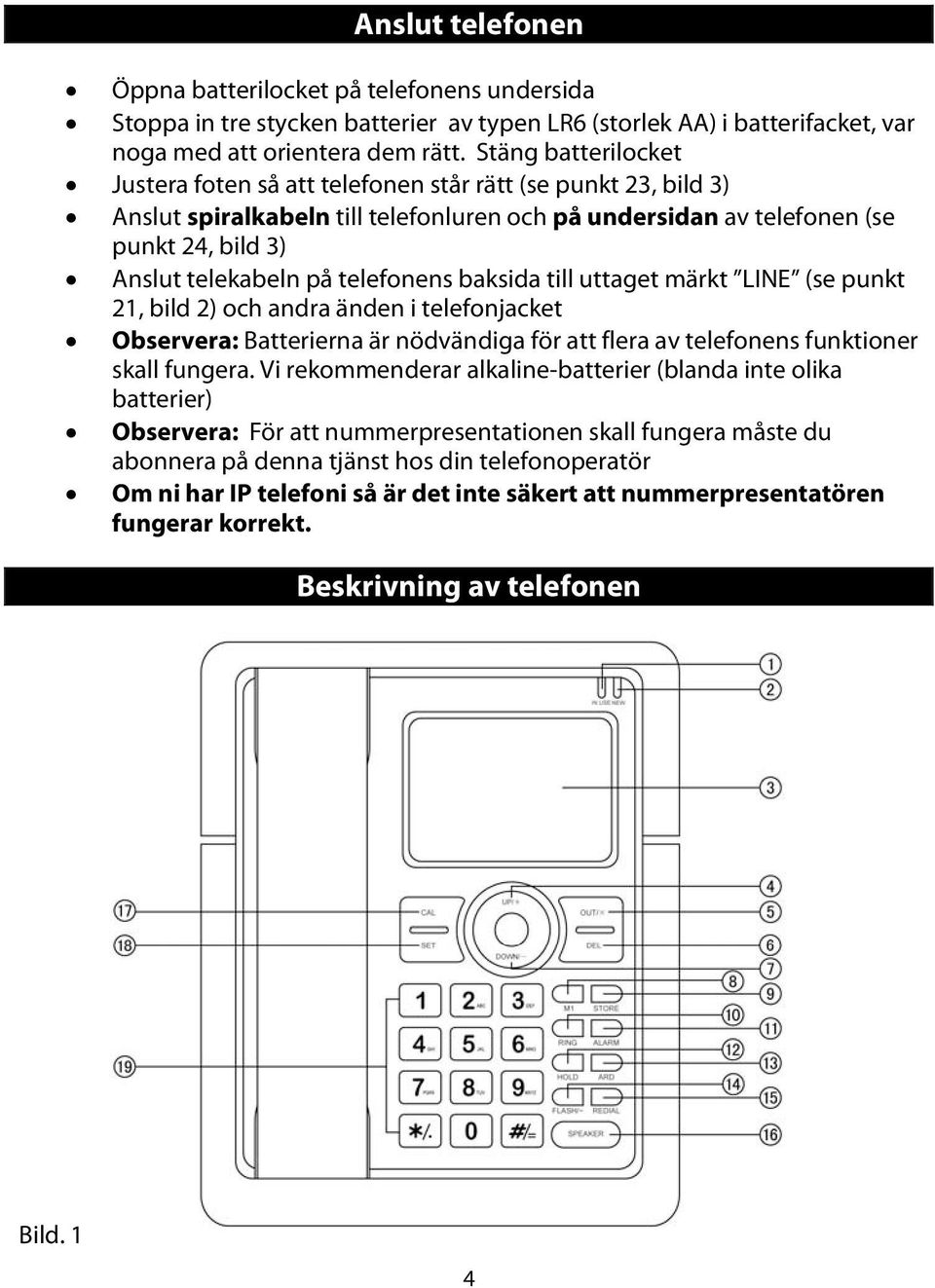

4 Anslut telefonen Öppna batterilocket på telefonens undersida Stoppa in tre stycken batterier av typen LR6 (storlek AA) i batterifacket, var noga med att orientera dem rätt. Stäng batterilocket Justera foten så att telefonen står rätt (se punkt 23, bild 3) Anslut spiralkabeln till telefonluren och på undersidan av telefonen (se punkt 24, bild 3) Anslut telekabeln på telefonens baksida till uttaget märkt LINE (se punkt 21, bild 2) och andra änden i telefonjacket Observera: Batterierna är nödvändiga för att flera av telefonens funktioner skall fungera. Vi rekommenderar alkaline-batterier (blanda inte olika batterier) Observera: För att nummerpresentationen skall fungera måste du abonnera på denna tjänst hos din telefonoperatör Om ni har IP telefoni så är det inte säkert att nummerpresentatören fungerar korrekt. Beskrivning av telefonen Bild. 1 4

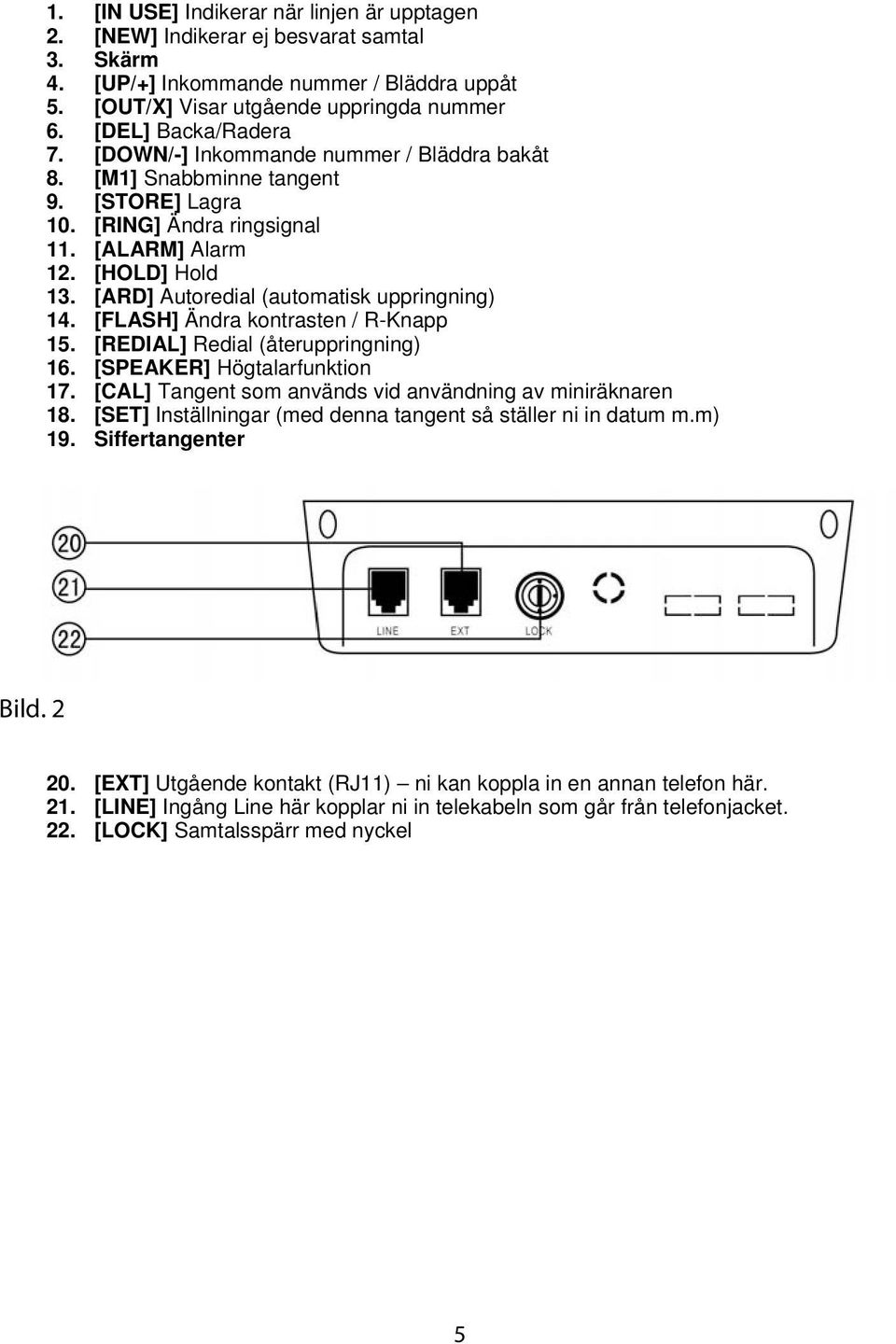

5 1. [IN USE] Indikerar när linjen är upptagen 2. [NEW] Indikerar ej besvarat samtal 3. Skärm 4. [UP/+] Inkommande nummer / Bläddra uppåt 5. [OUT/X] Visar utgående uppringda nummer 6. [DEL] Backa/Radera 7. [DOWN/-] Inkommande nummer / Bläddra bakåt 8. [M1] Snabbminne tangent 9. [STORE] Lagra 10. [RING] Ändra ringsignal 11. [ALARM] Alarm 12. [HOLD] Hold 13. [ARD] Autoredial (automatisk uppringning) 14. [FLASH] Ändra kontrasten / R-Knapp 15. [REDIAL] Redial (återuppringning) 16. [SPEAKER] Högtalarfunktion 17. [CAL] Tangent som används vid användning av miniräknaren 18. [SET] Inställningar (med denna tangent så ställer ni in datum m.m) 19. Siffertangenter Bild [EXT] Utgående kontakt (RJ11) ni kan koppla in en annan telefon här. 21. [LINE] Ingång Line här kopplar ni in telekabeln som går från telefonjacket. 22. [LOCK] Samtalsspärr med nyckel 5

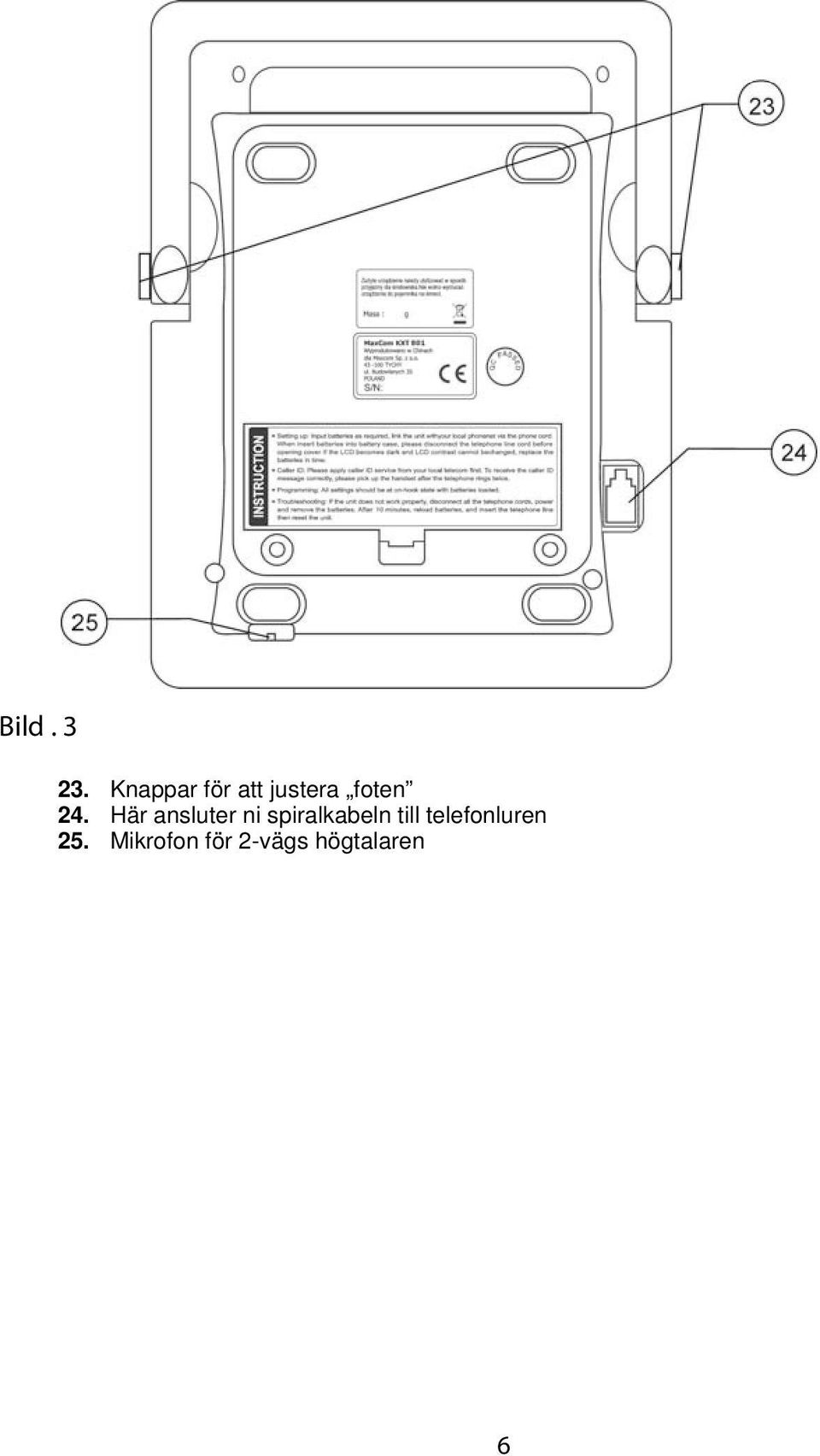

6 Bild Knappar för att justera foten 24. Här ansluter ni spiralkabeln till telefonluren 25. Mikrofon för 2-vägs högtalaren 6

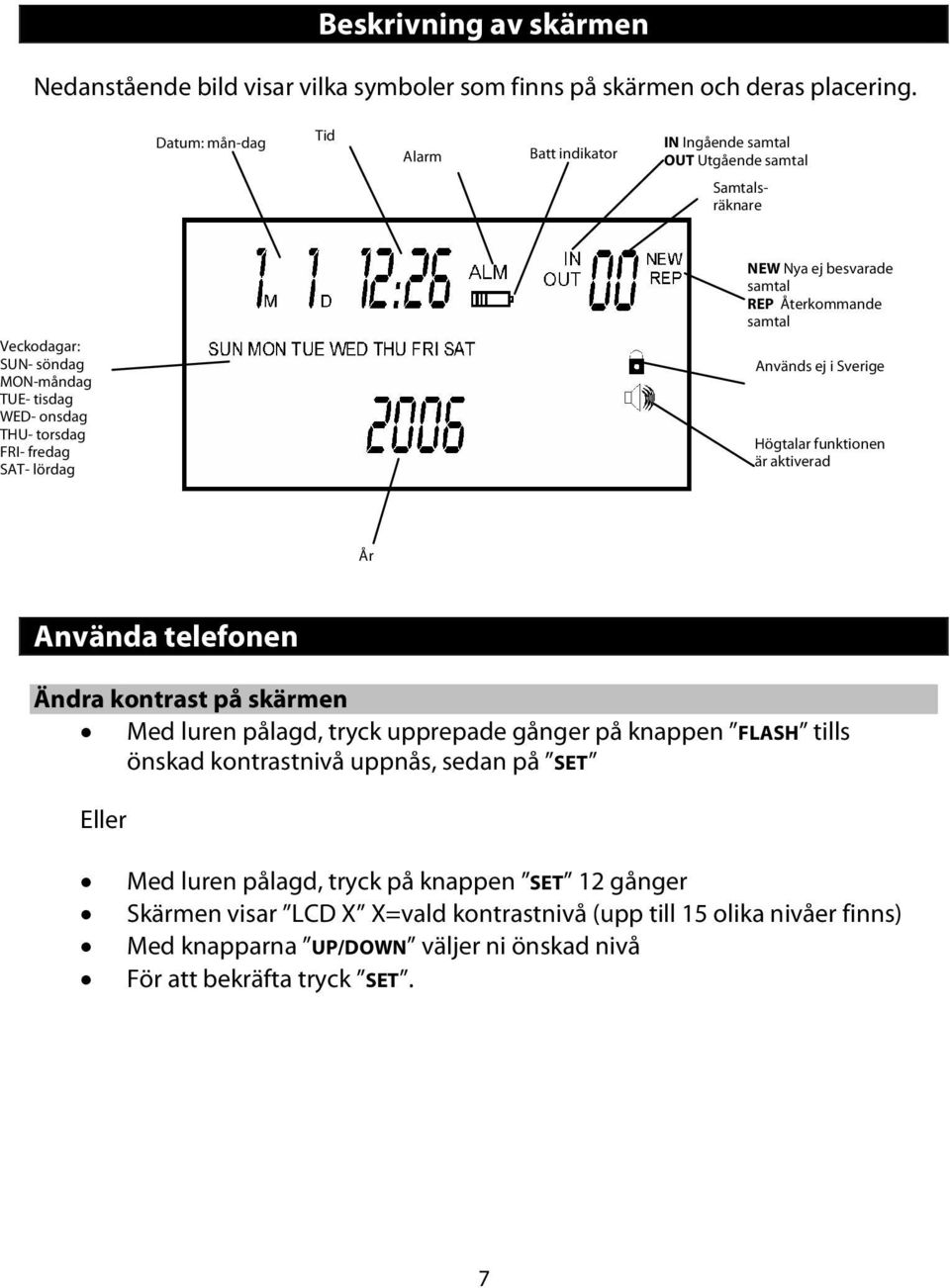

7 Beskrivning av skärmen Nedanstående bild visar vilka symboler som finns på skärmen och deras placering. Datum: mån-dag Tid Alarm Batt indikator IN Ingående samtal OUT Utgående samtal Samtalsräknare Veckodagar: SUN- söndag MON-måndag TUE- tisdag WED- onsdag THU- torsdag FRI- fredag SAT- lördag NEW Nya ej besvarade samtal REP Återkommande samtal Används ej i Sverige Högtalar funktionen är aktiverad År Använda telefonen Ändra kontrast på skärmen Med luren pålagd, tryck upprepade gånger på knappen FLASH tills önskad kontrastnivå uppnås, sedan på SET Eller Med luren pålagd, tryck på knappen SET 12 gånger Skärmen visar LCD X X=vald kontrastnivå (upp till 15 olika nivåer finns) Med knapparna UP/DOWN väljer ni önskad nivå För att bekräfta tryck SET. 7

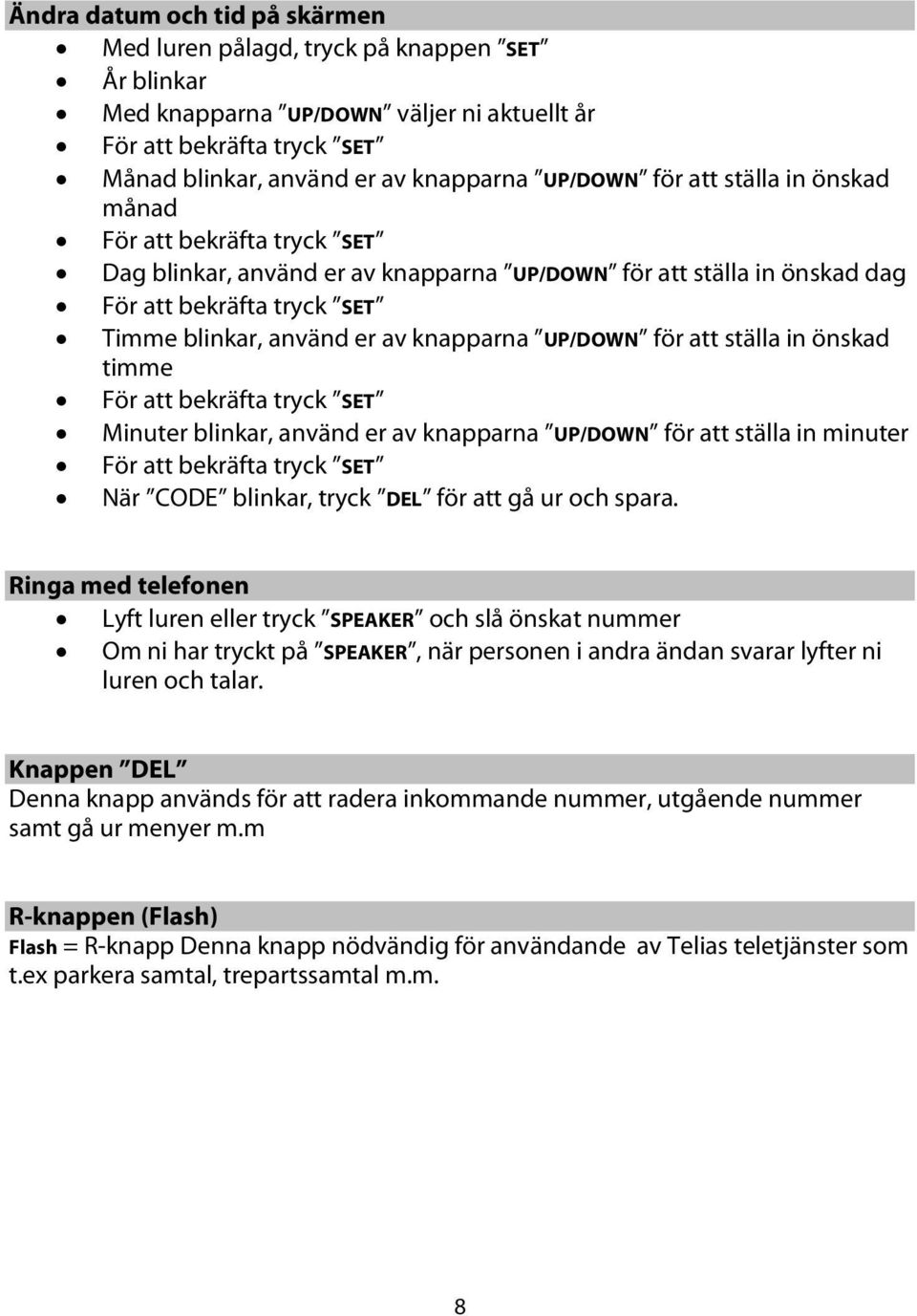

8 Ändra datum och tid på skärmen Med luren pålagd, tryck på knappen SET År blinkar Med knapparna UP/DOWN väljer ni aktuellt år För att bekräfta tryck SET Månad blinkar, använd er av knapparna UP/DOWN för att ställa in önskad månad För att bekräfta tryck SET Dag blinkar, använd er av knapparna UP/DOWN för att ställa in önskad dag För att bekräfta tryck SET Timme blinkar, använd er av knapparna UP/DOWN för att ställa in önskad timme För att bekräfta tryck SET Minuter blinkar, använd er av knapparna UP/DOWN för att ställa in minuter För att bekräfta tryck SET När CODE blinkar, tryck DEL för att gå ur och spara. Ringa med telefonen Lyft luren eller tryck SPEAKER och slå önskat nummer Om ni har tryckt på SPEAKER, när personen i andra ändan svarar lyfter ni luren och talar. Knappen DEL Denna knapp används för att radera inkommande nummer, utgående nummer samt gå ur menyer m.m R-knappen (Flash) Flash = R-knapp Denna knapp nödvändig för användande av Telias teletjänster som t.ex parkera samtal, trepartssamtal m.m. 8

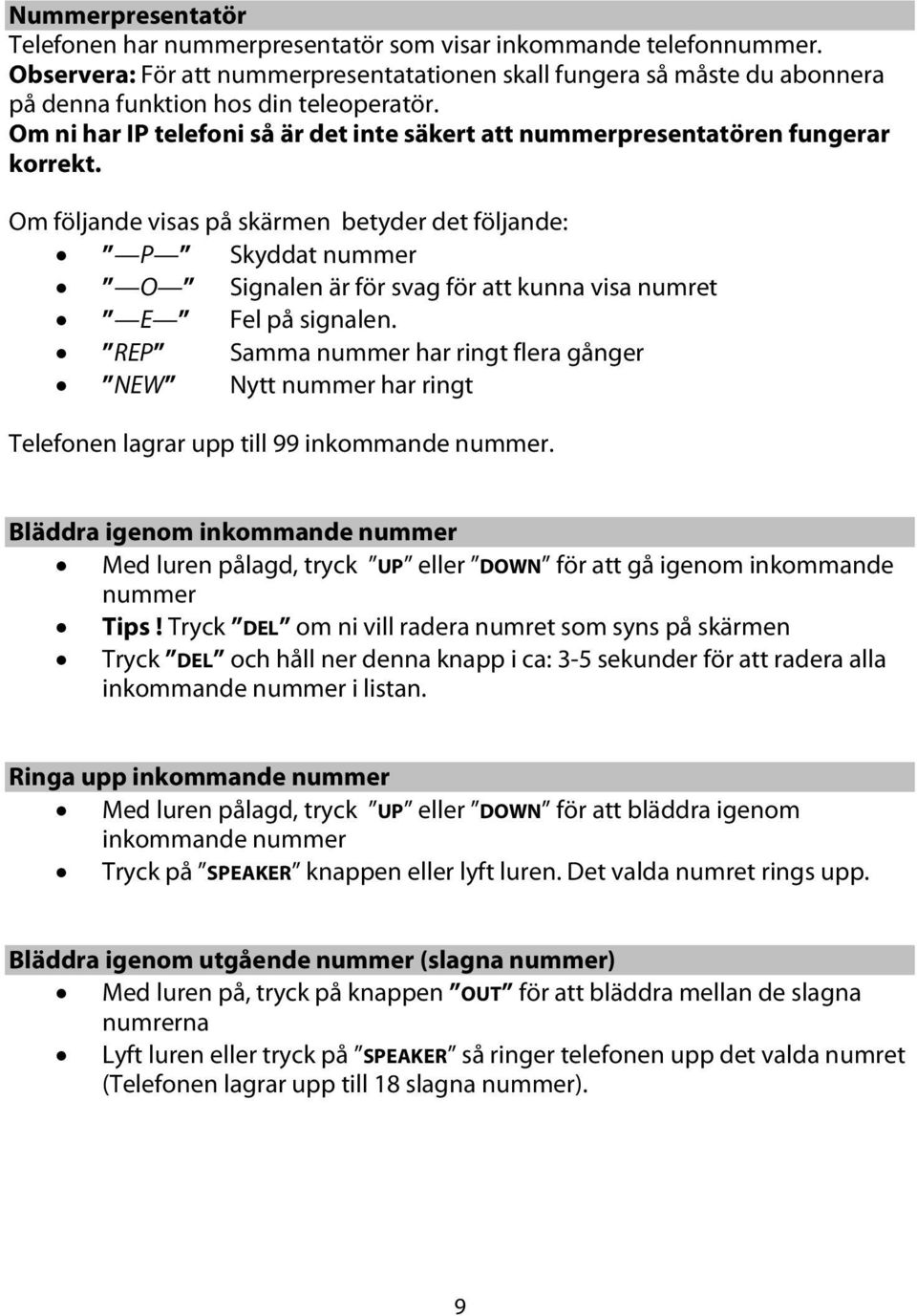

9 Nummerpresentatör Telefonen har nummerpresentatör som visar inkommande telefonnummer. Observera: För att nummerpresentatationen skall fungera så måste du abonnera på denna funktion hos din teleoperatör. Om ni har IP telefoni så är det inte säkert att nummerpresentatören fungerar korrekt. Om följande visas på skärmen betyder det följande: P Skyddat nummer O Signalen är för svag för att kunna visa numret E Fel på signalen. REP Samma nummer har ringt flera gånger NEW Nytt nummer har ringt Telefonen lagrar upp till 99 inkommande nummer. Bläddra igenom inkommande nummer Med luren pålagd, tryck UP eller DOWN för att gå igenom inkommande nummer Tips! Tryck DEL om ni vill radera numret som syns på skärmen Tryck DEL och håll ner denna knapp i ca: 3-5 sekunder för att radera alla inkommande nummer i listan. Ringa upp inkommande nummer Med luren pålagd, tryck UP eller DOWN för att bläddra igenom inkommande nummer Tryck på SPEAKER knappen eller lyft luren. Det valda numret rings upp. Bläddra igenom utgående nummer (slagna nummer) Med luren på, tryck på knappen OUT för att bläddra mellan de slagna numrerna Lyft luren eller tryck på SPEAKER så ringer telefonen upp det valda numret (Telefonen lagrar upp till 18 slagna nummer). 9

10 Redial/Autoredial (återuppringning) Lyft luren eller tryck på knappen SPEAKER Tryck på REDIAL, telefonen ringer upp det senast slagna numret Om numret är upptaget så kan ni använda er av funktionen Autoredial, tryck på ARD knappen Telefonen kommer då att slå numret tills någon svarar Om ni vill avbryta detta så trycker ni på SPEAKER knappen. Sekretessknapp med musik Hold När ni aktiverar denna funktion så kommer ni och den andra personen i luren att höra musik och ej det som ni säger (sekretessfunktion) Tryck HOLD under ett samtal, personen och ni hör då musik i luren, tryck HOLD igen för att återgå till samtalet Ni kan välja mellan olika melodier (3 olika), för att ändra: När funktionen är aktiverad och melodin spelas, tryck på OUT/X för att välja rätt melodi Den ni har valt kommer att spelas nästa gång ni använder er av denna funktion. 2-vägs högtalare Tryck in Högtalarknappen SPEAKER när ni vill slå på denna funktion Ni kan då tala i telefonen utan att behöva hålla i telefonluren Observera: Ni bör prata nära telefonen för att ljudet skall bli så bra som möjligt Tycker ni att ljudet är svagt så bör ni tala i telefonluren istället Ni kan även justera ljudet med knapparna UP/DOWN (tryck på dessa knappar när ni har SPEAKER aktiverad). 10

11 Inställningar Ändra ringsignalen samt ringsignalsvolymen Telefonen har 16 st olika ringsignaler som ni kan välja mellan Med luren på Tryck på knappen RING rin9 0X dby kommer upp på skärmen (X=ringsignal, Y=volym) Med knappen RING väljer ni önskad ringsignal Med knapparna UP/DOWN väljer ni önskad volym För att stänga av ringsignalen helt, tryck på RING knappen tills det står rin9 off på skärmen Tryck SET för att bekräfta. Puls/Ton Telefonen är inställd på tonläge som används inom Sverige. Bör ej ändras! För att ändra: Med luren på, tryck och håll in *, på skärmen visas P (puls) eller T (ton). Direktminne (M1) Telefonen har 1 styck direktminne som kan programeras med nummer Med luren på slå önskat telefonnummer som ni vill lagra (ni kan även bläddra fram ett mottaget eller slaget nummer) Tryck på knappen STORE Tryck på M1 för att lagra Observera: För att radera numret så måste ni programera om ett annat på samma plats. Ring upp det programerade numret (M1) Lyft luren eller tryck på knappen SPEAKER Tryck sedan på M1 där ni har lagrat numret Det programerade numret rings då upp. 11

12 Programering av 10 Direktminnen Telefonen har 10 stycken direktminnen som kan programeras med nummer innehållande maximalt 16 siffror Med luren på slå önskat telefonnummer som ni vill lagra Tryck på knappen STORE Tryck på 0 till 9, där ni vill lagra numret Observera: För att radera numret så måste ni programera om ett annat på samma plats. Ring upp det programerade numret Lyft luren eller tryck på knappen SPEAKER Tryck sedan på STORE Tryck på tangenten där ni har lagrat numret (0 till 9) Det programerade numret rings då upp. Ställa in ett lokalt riktnummer CODE Visas på skärmen efter att ni har tryckt på knappen SET 6 gånger ( CODE ) kommer upp på skärmen Observera: Denna funktion skall inte användas i Sverige, tryck DEL för att gå ur. Funktion PCODE Om ni har tryckt och hållt ner knappen DEL i ca: 3 sekunder när telefonluren är avlagd så kommer SET Pcode upp på skärmen Observera: Denna funktion används inte i Sverige Tryck SPEAKER eller DEL för att gå ur detta läge utan att spara. 12

13 Alarm funktion Man kan ställa in upp till 5 olika alarmlägen på telefonen. För att ställa in alarmet: Med luren på, tryck på tangenten ALARM När ni trycker på ALARM tangenten igen så bläddrar ni mellan de 5 olika alarmen (beroende på vilket alarm ni vill ställa in) Med hjälp av UP/DOWN slår ni på/av alarmet, (ALM kommer upp på skärmen när alarmet är aktivt) Bekräfta med SET Med hjälp av UP/DOWN ställer ni in tiden (timmar), bekräfta med SET Ställ in minuter på samma sätt som ovan, bekräfta med SET Alarm2 kommer upp på skärmen, för att ställa in det så gör som ovan Med knappen DEL går ni ur detta läge När larmet ljuder så kan ni trycka på valfri tangent för att slå av det Observera: När alarm läget 1-3 är inställt så kommer alarmet att ringa varje dag Alarm 4-5 ringer bara vid en tidpunkt och dag. Samtalsspärr Telefonen kan spärras för utgående samtal med nyckeln på baksidan av telefonen Röd alla nummer kan slås Grön nummer med pre-fix 0 kan inte slås Gul inga nummer kan slås (man kan bara svara i telefonen) Ikon som varnar för lågt batteri Om det kommer upp en batteriikon på skärmen betyder det att batterierna skall bytas mot nya. Använd Alkaline batterier för bästa prestanda och blanda helst inte olika typer av batterier Observera: Om batterierna inte är svaga så kommer inte denna ikon upp på skärmen. 13

14 Extra funktioner Miniräknare Fungerar när luren är pålagd eller lyft och klarar av upp till 8 siffror Tryck in knappen CAL, då går telefonen över till miniräknarläget Om ni trycker på knappen SET så går telefonen ut ur detta läge Beskrivning av miniräknarens knappar och funktioner: - addera (+) - knapp UP/+ - subtraktion (-) - knapp DOWN/- - multiplicera (x) - knapp OUT/X - dividera ( ) - knapp FLASH/ - komma (,) - knapp */. - summering (=) - knapp #/= - Nollställa (CE) - knapp CAL Felsökningsguide? Ingen ringsignal + Se efter så att ni har kopplat in luren samt de andra kablarna i rätt jack.? Man kan inte ringa ut + Se så att nyckeln på baksidan av telefonen är inställd i rätt läge.? Siffror och tecken syns dåligt på skärmen + Prova ändra kontrasten om inte det hjälper så prova med att byta batterier.? När någon ringer in så ringer inte telefonen + Se efter så att ni inte har slagit av ringsignalen.? Telefonen beter sig konstigt + Se efter så att ni har nya batterier installerade, om ja så ta ut batterierna och koppla ur telefonen och vänta i ca: 30 min för att telefonen skall reseta (återställa sig). 14

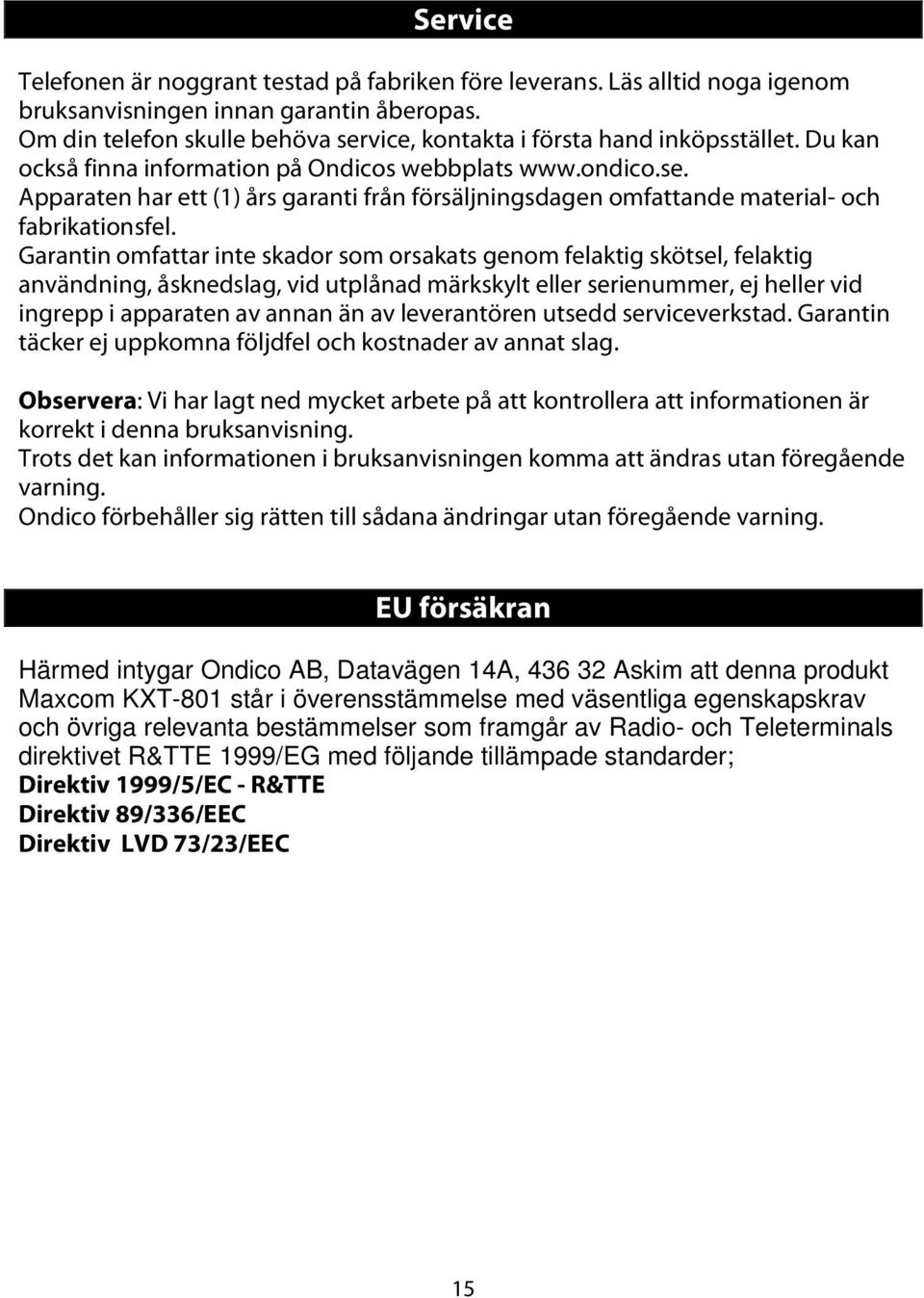

15 Service Telefonen är noggrant testad på fabriken före leverans. Läs alltid noga igenom bruksanvisningen innan garantin åberopas. Om din telefon skulle behöva service, kontakta i första hand inköpsstället. Du kan också finna information på Ondicos webbplats Apparaten har ett (1) års garanti från försäljningsdagen omfattande material- och fabrikationsfel. Garantin omfattar inte skador som orsakats genom felaktig skötsel, felaktig användning, åsknedslag, vid utplånad märkskylt eller serienummer, ej heller vid ingrepp i apparaten av annan än av leverantören utsedd serviceverkstad. Garantin täcker ej uppkomna följdfel och kostnader av annat slag. Observera: Vi har lagt ned mycket arbete på att kontrollera att informationen är korrekt i denna bruksanvisning. Trots det kan informationen i bruksanvisningen komma att ändras utan föregående varning. Ondico förbehåller sig rätten till sådana ändringar utan föregående varning. EU försäkran Härmed intygar Ondico AB, Datavägen 14A, Askim att denna produkt Maxcom KXT-801 står i överensstämmelse med väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av Radio- och Teleterminals direktivet R&TTE 1999/EG med följande tillämpade standarder; Direktiv 1999/5/EC - R&TTE Direktiv 89/336/EEC Direktiv LVD 73/23/EEC 15

16 Ondico AB _IB_SE.doc 16
