1 Bruksanvisning Maxcom KXT400

2 Egenskaper Nummerpresentatör (CID) för FSK och DTMF Skärm med bakgrundsbelysning Kontrasten på skärmen kan ändras Minne för ingående- och utgående telefonnummer R-knapp, Redial (återuppringning) Paus funktion Musik on hold (väntmusik) Ton/puls omkopplare Ringsignalen kan ändras i två lägen (HI/LO) Lampa som indikerar när det ringer Kan väggmonteras Förpackningens innehåll Förpackningen innehåller: Telefonens huvudenhet Telefonlur Telefonkabel Spiralsladd för anslutning av luren. Observera: Batterier och telefonplugg medföljer ej. 2

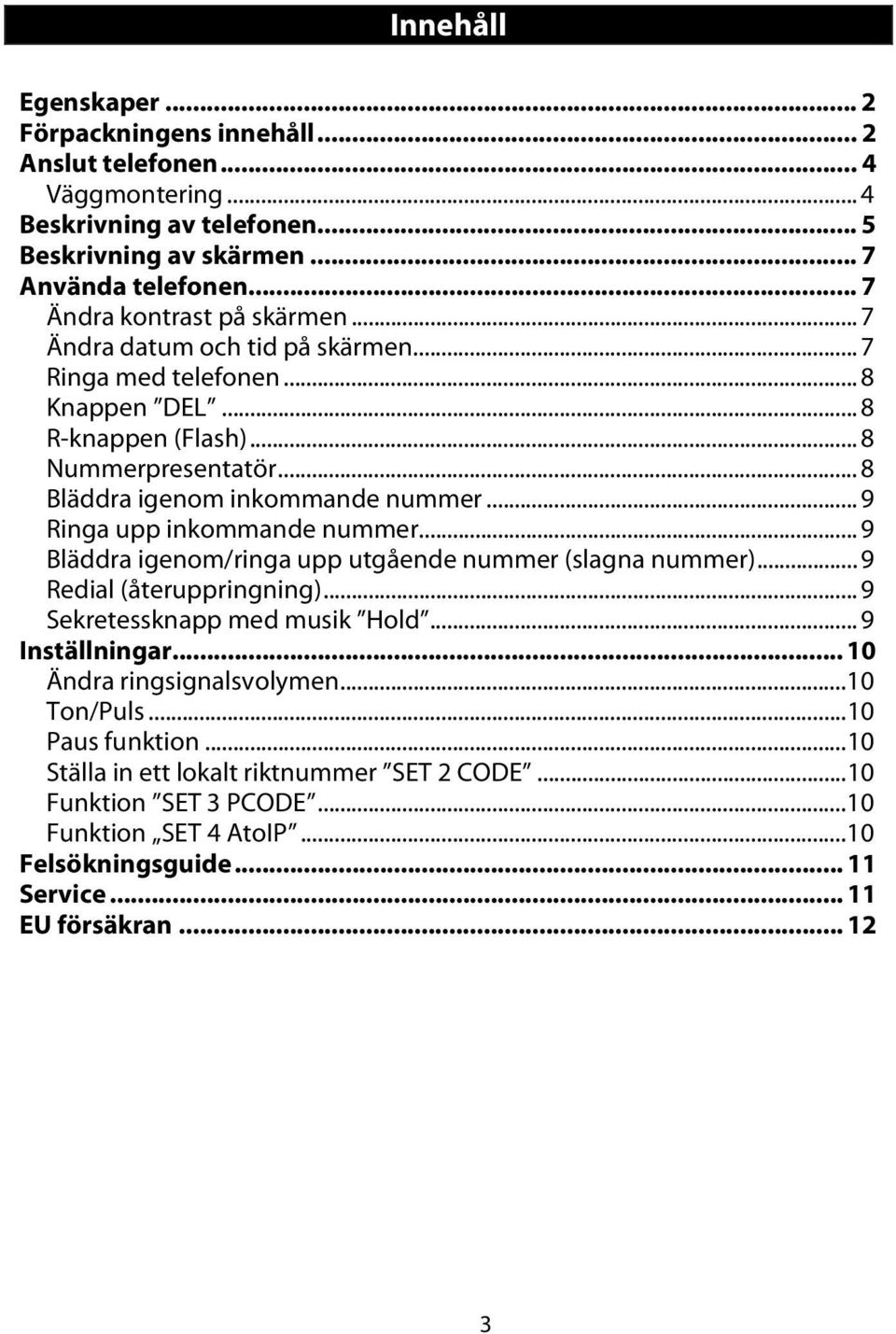

3 Innehåll Egenskaper... 2 Förpackningens innehåll... 2 Anslut telefonen... 4 Väggmontering... 4 Beskrivning av telefonen... 5 Beskrivning av skärmen... 7 Använda telefonen... 7 Ändra kontrast på skärmen... 7 Ändra datum och tid på skärmen... 7 Ringa med telefonen... 8 Knappen DEL... 8 R-knappen (Flash)... 8 Nummerpresentatör... 8 Bläddra igenom inkommande nummer... 9 Ringa upp inkommande nummer... 9 Bläddra igenom/ringa upp utgående nummer (slagna nummer)... 9 Redial (återuppringning)... 9 Sekretessknapp med musik Hold... 9 Inställningar Ändra ringsignalsvolymen...10 Ton/Puls...10 Paus funktion...10 Ställa in ett lokalt riktnummer SET 2 CODE...10 Funktion SET 3 PCODE...10 Funktion SET 4 AtoIP...10 Felsökningsguide Service EU försäkran

4 Anslut telefonen Öppna batterilocket på telefonens ovansida (se punkt 18, bild 2) Stoppa in tre stycken batterier av typen LR6 (storlek AAA) i batterifacket Var noga med att orientera dem rätt. Stäng batterilocket. Anslut spiralkabeln till telefonluren och på undersidan av telefonen (se punkt 23, bild 2). Anslut telekabeln på telefonens undersida (se punkt 20, bild 2) och andra änden i telefonjacket. Observera: Batterierna är nödvändiga för att flera av telefonens funktioner skall fungera. Vi rekommenderar alkaline-batterier (blanda inte olika batterier). Observera: För att nummerpresentationen skall fungera måste du abonnera på denna tjänst hos din telefonoperatör. Om ni har IP telefoni så är det inte säkert att nummerpresentatören fungerar korrekt. Väggmontering Om så önskas kan telefonen monteras på en vägg. 1. Telefonlurens upphängningsflik (se punkt 17, bild 2) skall roteras i position för väggmontering för att luren skall sitta på plats. 2. Fäst 2 st skruvar (köps separat) lodrätt på väggen med ett avstånd av ca: 10,5 cm 3. Passa in skruvarna i de nyckelhålsformade hålen på telefonens baksida (se punkt 21, bild 2) och skjut denna nedåt 4

5 Beskrivning av telefonen Bild LCD skärm 2. [DOWN] Inkommande nummer / Bläddra bakåt 3. [UP] Inkommande nummer / Bläddra framåt 4. [OUT] Visar utgående uppringda nummer 5. [SET] Inställningar (med denna tangent så ställer ni in datum m.m) / Bekräfta 6. [BACK] Ring upp nummer 7. [BRI] Ändra kontrasten på skärmen 8. [HOLD] Hold 9. [DEL] Backa/Radera 10. Siffertangenter 11. [PAUSE] Paus funktion 12. [REDIAL] Redial (återuppringning) 13. [FLASH] R-knapp 14. [T P] Ton/Puls omkopplare 5

6 Bild Nedkopplingsknapp 16. Lampa som indikerar när någon ringer 17. Telefonlurens upphängningsflik 18. Batterilucka 19. Telefonbok (ark, där ni kan skriva telefonnummer) 20. Här kopplar ni in telefonkabeln som går från telefonjacket 21. Hål för att montera telefonen på vägg 22. Omkopplare för att ändra ringsignal 23. Här kopplar ni in spiralkabeln från telefonluren 6

7 Beskrivning av skärmen Nedanstående bild visar vilka symboler som finns på skärmen och deras placering. Datum: månad-dag Tid IN Inkommande samtal OUT Utgående samtal Samtals räknare NEW Nya ej besvarade samtal REP Återkommande samtal Veckodagar: SUN- söndag MON-måndag TUE- tisdag WED- onsdag THU- torsdag FRI- fredag SAT- lördag År Använda telefonen Ändra kontrast på skärmen Lyft luren och tryck på knappen BRI Skärmen visar aktuell nivå (upp till 5 olika nivåer finns) Tryck på knappen BRI för att bläddra fram till önskad nivå Vänta i ca: 11 sek för att telefonen skall gå tillbaka till viloläget eller lägg på luren, klart. Observera: Ni måste ha batterierna installerade för att detta skall fungera. Ändra datum och tid på skärmen Tryck på knappen SET På skärmen visas SET 1 DATE Tryck på SET, år blinkar på skärmen Med UP/DOWN väljer ni aktuellt år För att bekräfta tryck SET Månad blinkar, använd er av knapparna UP/DOWN för att ställa in önskad månad. För att bekräfta tryck SET Dag blinkar, använd er av knapparna UP/DOWN för att ställa in önskad dag. 7

8 För att bekräfta tryck SET Timme blinkar, använd er av knapparna UP/DOWN för att ställa in önskad timme. För att bekräfta tryck SET Minuter blinkar, använd er av knapparna UP/DOWN för att ställa in minuter. För att bekräfta tryck SET När SET 2 Code kommer upp på skärmen så tryck på DEL för att gå ur. Ringa med telefonen Lyft luren och slå önskat nummer Knappen DEL Denna knapp används för att radera inkommande nummer, utgående nummer samt gå ur menyer m.m R-knappen (Flash) Flash = R-knapp Denna knapp nödvändig för användande av Telias teletjänster som t.ex parkera samtal, trepartssamtal m.m. Nummerpresentatör Telefonen har nummerpresentatör som visar inkommande telefonnummer. Observera: För att nummerpresentatationen skall fungera så måste du abonnera på denna funktion hos din teleoperatör. Om ni har IP telefoni så är det inte säkert att nummerpresentatören fungerar korrekt. Om följande visas på skärmen betyder det följande: P Skyddat nummer O Signalen är för svag för att kunna visa numret E Fel på signalen. REP Samma nummer har ringt flera gånger NEW Nytt nummer har ringt Telefonen lagrar upp till 38 inkommande nummer. 8

9 Bläddra igenom inkommande nummer Lyft luren Tryck UP eller DOWN för att bläddra igenom inkommande nummer, Tips! Tryck DEL om ni vill radera numret som syns på skärmen, tryck DEL och håll ner denna knapp i ca: 3-5 sekunder för att radera alla inkommande nummer i listan Ringa upp inkommande nummer Lyft luren Tryck UP eller DOWN för att bläddra igenom inkommande nummer Tryck på BACK knappen, det valda numret rings upp. Bläddra igenom/ringa upp utgående nummer (slagna nummer) Tryck på knappen OUT för att bläddra igenom de slagna numrerna (ungefärlig samtalstid står på skärmen) Tryck på knappen BACK för att ringa upp det ni ser på skärmen Tips! Tryck DEL om ni vill radera numret som syns på skärmen, tryck DEL och håll ner denna knapp i ca: 3-5 sekunder för att radera alla inkommande nummer i listan Telefonen lagrar upp till 5 slagna nummer. Redial (återuppringning) Tryck på REDIAL, telefonen ringer upp det senast slagna numret Sekretessknapp med musik Hold När ni aktiverar denna funktion så kommer musik att spelas i luren, samtalet parkeras (sekretessfunktion) och personen i den andra luren hör då inte vad ni säger. Eller: Tryck HOLD under ett samtal och lägg på luren, personen i den andra luren hör då musik. Lyft luren igen för att tala med personen. Tryck HOLD under ett samtal, tryck sedan HOLD igen för att återgå till samtalet. 9

10 Inställningar Ändra ringsignalsvolymen Ni kan med omkopplaren på undersidan/baksidan av telefonen ändra ringsignalen mellan hög och låg (se punkt 22, bild 2). HI hög, LO- låg. Ton/Puls Telefonen är inställd på tonläge som används inom Sverige. Bör ej ändras! Med omkopplaren som finns på telefonluren kan ni ändra mellan Ton och Puls (se punkt 14, bild 1) T - Ton P - Puls Paus funktion Om ni trycker på denna tangent så aktiverar ni Paus fuktionen dvs det blir en paus på ca: 3.6 sek och ett P kommer upp på skärmen. Ställa in ett lokalt riktnummer SET 2 CODE Denna funktion skall inte användas i Sverige, tryck DEL för att gå ur. Funktion SET 3 PCODE Denna funktion används inte i Sverige, tryck DEL för att gå ur. Funktion SET 4 AtoIP Denna funktion är inte aktiv, tryck DEL för att gå ur. 10

11 Felsökningsguide? Ingen ringsignal. + Se efter så att ni har kopplat in luren samt de andra kablarna i rätt.? Man kan inte ringa ut. + Se efter så att ni har kopplat in luren samt de andra kablarna i rätt.? Siffror och tecken syns dåligt på skärmen. + Prova ändra kontrasten om inte det hjälper så prova med att byta batterier.? Telefonen beter sig konstigt. + Se efter så att ni har nya batterier installerade, om ja så ta ut batterierna och koppla ur telefonen och vänta i ca: 30 min för att telefonen skall reseta (återställa sig). Service Telefonen är noggrant testad på fabriken före leverans. Läs alltid noga igenom bruksanvisningen innan garantin åberopas. Om din telefon skulle behöva service, kontakta i första hand inköpsstället. Du kan också finna information på Ondicos webbplats Apparaten har ett (1) års garanti från försäljningsdagen omfattande material- och fabrikationsfel. Garantin omfattar inte skador som orsakats genom felaktig skötsel, felaktig användning, åsknedslag, vid utplånad märkskylt eller serienummer, ej heller vid ingrepp i apparaten av annan än av leverantören utsedd serviceverkstad. Garantin täcker ej uppkomna följdfel och kostnader av annat slag. Observera: Vi har lagt ned mycket arbete på att kontrollera att informationen är korrekt i denna bruksanvisning. Trots det kan informationen i bruksanvisningen komma att ändras utan föregående varning. Ondico förbehåller sig rätten till sådana ändringar utan föregående varning. 11

12 EU försäkran Härmed intygar Ondico AB, Datavägen 14A, Askim att denna produkt Maxcom KXT-400 står i överensstämmelse med väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av Radio- och Teleterminals direktivet R&TTE 1999/EG med följande tillämpade standarder; Direktiv 1999/5/EC - R&TTE Direktiv 89/336/EEC Direktiv LVD 73/23/EEC Ondico AB _IB_SE.doc 12
