1

2 DORO Telefoni AB

3 DORO X20 Bruksanvisning Gratulerar till din nya telefon! DORO X20 är en ny telefon i en serie teleprodukter där tonvikten lagts på yppersta design och kvalitet. DORO X20 har ställbar ringsignal och lurvolym, 10 kortnummerminnen, återuppringning, sekretessknapp och kan utnyttja alla PLUS-tjänster som AXE-telestationerna erbjuder. Telefonen är typgodkänd för inkoppling till det allmänna telenätet, samt CE-märkt. INNEHÅLLSFÖRTECKNING Inkoppling Utseende... 2 Anslutning... 3 Väggmontage... 4 Lurhållare... 4 Handhavande Att ringa... 5 Återuppringning... 5 Sekretessknapp... 5 Kortnummer... 5 Volymkontroll... 6 Reglerbar ringsignal... 6 PLUS-tjänster... 7 Övrigt Om telefonen inte fungerar... 8 Garanti... 8 Mall för väggmontering

4 UTSEENDE 1 Lur 7 Klyka 2 Uppringning med kortnummer 8 Återuppringning 3 Lagra kortnummer 9 R-knapp 4 Sekretessknapp 10 Volymkontroll upp/ned 5 Spiralsladd 11 Siffertangenter 0-9, *, # 6 Upphängningstapp för luren 2

5 ANSLUTNING P Med i leveransen följer en telesladd för inkoppling till telelinjen. P Telesladden är försedd med en telepropp i ena änden och en modularkontakt i den andra. Teleproppen ansluts till ett telejack och modularkontakten ansluts till uttaget märkt LINE på telefonens undersida, se bilden nedan. P Spiralsladden är monterad i luren och har en modularkontakt i dess lösa ände. Modularkontakten ansluts till uttaget märkt med en lursymbol på telefonens undersida, se bilden nedan. P Ett klickljud hörs när modularkontakten kommit riktigt på plats. Lyft luren och kontrollera att kopplingston hörs. P Sladdarna kan dras i de olika kabelrännorna på telefonens undersida. Telesladden kan dras både nedåt och uppåt beroende på hur telefonen monteras. P Montera telefonen på väggen enligt beskrivningen i nästa avsnitt. Telefonen sedd underifrån: Uttag för telesladden Uttag för lurens spiralsladd 3

6 VÄGGMONTAGE DORO X20 är endast gjord för att användas väggmonterad. Väggmontering sker med hjälp av de två nyckelhålsliknande uttagen på telefonens undersida. I leveransen medföljer två skruvar och två metallhylsor som används för monteringen. P Börja med att markera avståndet mellan skruvhålen på väggen. Använd mallen som finns sist i denna bruksanvisning! P För skruvarna genom hylsorna enligt bilden (hylsan måste vändas åt rätt håll!). P Skruva fast skruvarna med hylsorna på, i väggen. P Placera telefonen över hylsorna och tryck försiktigt ned den på plats. LURHÅLLARE Luren hålls på plats med hjälp av en magnet i telefonen. Var noga med att lägga på luren korrekt. Lurens underkant ska haka fast i upphängningstappen i lurhållarens nederdel, se bilderna nedan. 4

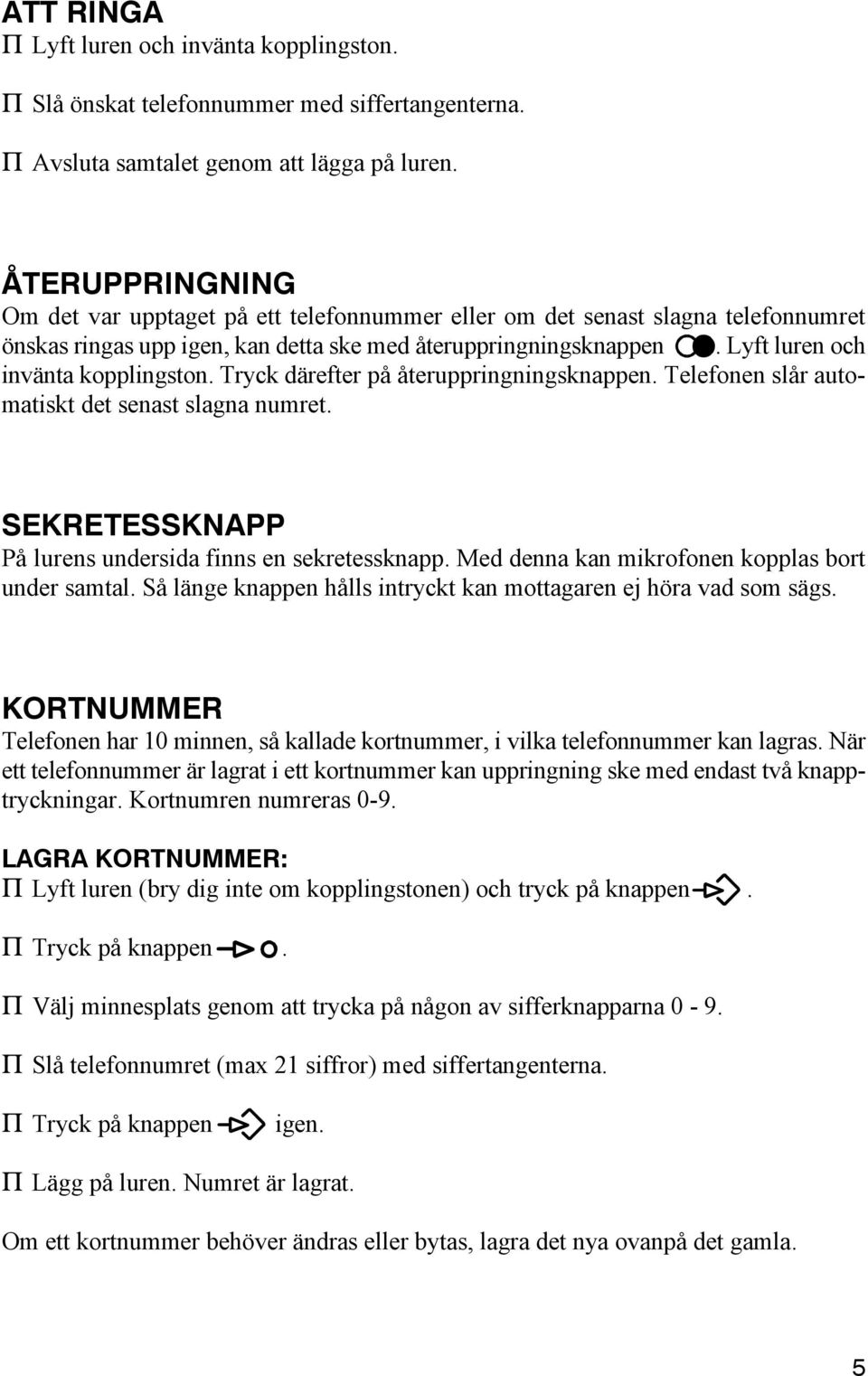

7 ATT RINGA P Lyft luren och invänta kopplingston. P Slå önskat telefonnummer med siffertangenterna. P Avsluta samtalet genom att lägga på luren. ÅTERUPPRINGNING Om det var upptaget på ett telefonnummer eller om det senast slagna telefonnumret önskas ringas upp igen, kan detta ske med återuppringningsknappen. Lyft luren och invänta kopplingston. Tryck därefter på återuppringningsknappen. Telefonen slår automatiskt det senast slagna numret. SEKRETESSKNAPP På lurens undersida finns en sekretessknapp. Med denna kan mikrofonen kopplas bort under samtal. Så länge knappen hålls intryckt kan mottagaren ej höra vad som sägs. KORTNUMMER Telefonen har 10 minnen, så kallade kortnummer, i vilka telefonnummer kan lagras. När ett telefonnummer är lagrat i ett kortnummer kan uppringning ske med endast två knapptryckningar. Kortnumren numreras 0-9. LAGRA KORTNUMMER: P Lyft luren (bry dig inte om kopplingstonen) och tryck på knappen. P Tryck på knappen. P Välj minnesplats genom att trycka på någon av sifferknapparna 0-9. P Slå telefonnumret (max 21 siffror) med siffertangenterna. P Tryck på knappen igen. P Lägg på luren. Numret är lagrat. Om ett kortnummer behöver ändras eller bytas, lagra det nya ovanpå det gamla. 5

8 UPPRINGNING MED KORTNUMMER: P Lyft luren och invänta kopplingston. P Tryck på knappen. P Välj kortnummer genom att trycka på någon av siffertangenterna 0-9. P Telefonen slår automatiskt det telefonnummer som finns lagrat i det valda kortnumret. VOLYMKONTROLL Med knapparna för volymkontroll kan ljudstyrkan i luren regleras i sex steg under samtal. Tryck på knapp för att höja volymen, och på knapp för att minska. REGLERBAR RINGSIGNAL Telefonens ringsignal kan ställas i ett flertal olika lägen. Ringsignalens styrka och melodi kan ställas oberoende av varandra. P Lyft luren (bry dig inte om kopplingstonen) och tryck på knappen. P Tryck. P Välj ringsignal genom att trycka på en av sifferknapparna 0-9 enligt tabellen nedan. P Tryck på knappen igen. P Lägg på luren. Ringsignalen är inställd. 6 Sifferknapp Melodi typ Ljudstyrka 1 Melodi A Låg 2 Melodi A Normal 3 Melodi A Hög 4 Melodi B Låg 5 Melodi B Normal 6 (fabriksinställning) Melodi B Hög 7 Melodi C Låg 8 Melodi C Normal 9 Melodi C Hög 0 Avstängd * - * Om sifferknapp 0 väljs, är ringsignalen avstängd tills luren lyfts nästa gång. Därefter återgår ringsignalen till föregående inställning.

9 PLUS-TJÄNSTER Denna telefon kan med knapparna R, # och * utnyttja alla PLUS-tjänster som de nya AXE-växelstationerna erbjuder. Dock måste din telefon vara ansluten till en sådan för att du ska kunna utnyttja PLUS-tjänsterna. Lokala variationer kan förekomma rörande vilka av PLUS-tjänsterna som finns tillgängliga. Det är alltså inte säkert att alla PLUStjänster finns aktiverade i din AXE-växelstation. För närmare information om vilka PLUS-tjänster du är ansluten till, ring Telias PLUS Guide på telefonnummer Här följer en lista på hur några av PLUS-tjänsterna används: PARKERA SAMTAL: Denna tjänst gör att du kan parkera ett pågående samtal för att kunna ringa upp ytterligare ett samtal. Praktiskt om man i ett pågående samtal t ex måste ringa upp en andra person och fråga om något. Tryck R under ett pågående samtal. Samtalet parkeras och ny kopplingston erhålls. Ring det nya samtalet. Tryck R 1 för att avsluta det nya samtalet och återgå till det ursprungliga. PENDLING: Med pendlingstjänsten kan du skifta mellan två uppkopplade samtal. Ett samtal finns uppkopplat. Parkera samtalet och ring upp en andra part. Nu kan du pendla mellan samtalen genom att trycka R 2. Om du vill avsluta ett samtal, tryck R 1, samtalet kopplas ned och det kvarvarande samtalet kopplas upp. Avsluta det sista samtalet genom att lägga på luren. TREPARTSAMTAL: Trepartsamtal innebär att du kan tala med två externa parter samtidigt. Ring upp två samtal med funktionen Parkera samtal. Tryck R 3, båda de externa samtalen kopplas in samtidigt. Avsluta samtalet genom att lägga på luren. REPETITION: Med denna funktion kan du ställa dig i kö till ett upptaget telefonnummer. När numret blir ledigt kommer din telefon att börja ringa, lyfter du luren kopplas samtalet till den du ringde till. Observera att även den du ringer till måste vara PLUS-ansluten för att denna tjänst skall fungera. Tryck på tangent 5 när det tutar upptaget. Efter ett par sekunder hörs ett talbesked: -"Beställningen är mottagen, var god lägg på luren". Om det inte kommer något talbesked är denna tjänst inte aktiverad i din eller mot-tagarens telestation. 7

10 MEDFLYTTNING: Alla inkommande samtal kopplas direkt till ett annat telefonnummer. Inkoppling: Tryck * 2 1 * (önskat telefonnummer) #. Urkoppling: Tryck # 2 1 #. SAMTAL VÄNTAR: Med denna tjänst inkopplad kommer det under ett pågående samtal att höras två korta tonstötar om ytterligare ett samtal ringer in. Det nya samtalet kan besvaras och det går även att pendla mellan samtalen, eller att koppla upp dem i ett trepartsamtal. Inkoppling: Tryck * 4 3 #. Urkoppling: Tryck # 4 3 #. Tryck R 2 när du hör två tonstötar för att besvara det nya samtalet, det första samtalet parkeras. Tryck R 2 för att pendla mellan samtalen. Tryck R 3 för att koppla upp ett trepartsamtal. Tryck R 1 för att avsluta det pågående samtalet. Om du trycker R 0 när du hör de två tonstötarna kommer den inringande att höra upptagettoner. OM TELEFONEN INTE FUNGERAR Om telefonen inte fungerar som den skall, läs först noga igenom denna bruksanvisning. Kontrollera att telesladden är hel och att teleproppen och modularkontakten är ordentligt isatta. Koppla bort alla eventuella tillsatsutrustningar, förlängningskablar och andra telefoner. Om telefonen fungerar nu finns felet i någon annan utrustning. Prova telefonen på en annan telelinje (t ex hos en granne). Fungerar den där är det troligen fel på din telelinje. Ring felanmälan, tel Om inget av ovanstående hjälper, kontakta inköpsstället. GARANTI DORO X20 har ett års normal varugaranti. Vid eventuell reklamation, tag kontakt med det inköpsställe där telefonen inköpts. Garantiservice utförs endast mot uppvisande av giltigt inköpskvitto eller annat garantibevis. Garantiåtagandet gäller inte om felet beror på olyckshändelse eller därmed jämförlig händelse eller åverkan, vanvård, onormalt brukande eller något annat förhållande på köparens sida. Garantin gäller inte heller för fel som uppstått på grund av åska eller andra elektriska spänningsvariationer. 8

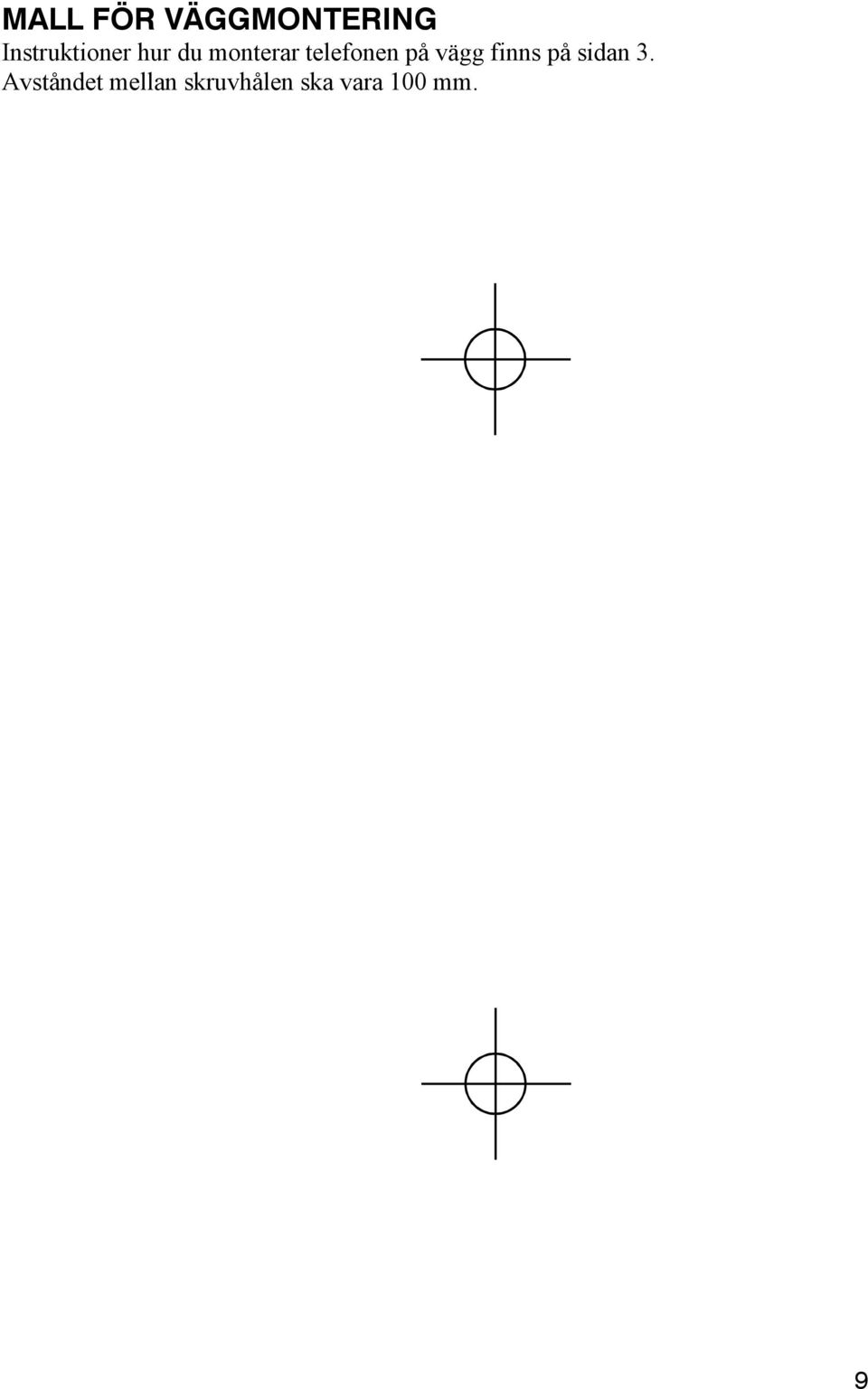

11 MALL FÖR VÄGGMONTERING Instruktioner hur du monterar telefonen på vägg finns på sidan 3. Avståndet mellan skruvhålen ska vara 100 mm. 9
