1 Vid beställning av reservdelar, var god använd on-linekatalogen på eller vänd er till Otto Bocks kundtjänst. Avantgarde CV Aktiv kryssramsstol Märkning Ordernr Artikelnummer: 480F64=20000_K Datum Kostnadsförslag Beställning Bilaga för specialanpassning är bifogad Faktureringsadress / kundnummer Ottobock 647F103_AVTG_CV=S Reservation för tekniska ändringar. Leveransadress Kontaktperson Namn Underskrift Basdata* Sittbredd (SB) cm Främre sitthöjd (FSH) cm Sittdjup (SD) cm Bakre sitthöjd (BSH) cm Rygghöjd (RH) cm Underbenslängd (UL) (rammått) cm Drivaggregat (bifoga orderformulär; modellspecifika begränsningar) e-support Drivhjulsstyrt system, kompletteras med tippskydd. Grundutförande Aluminiumram med dubbelkryss Benstöd, avtagbara/undansvängbara Rak alt. insvängd ram (2 cm) Individuella fotplattor i aluminium Anpassningsbar ryggklädsel Sidostöd i aluminium Ihopfällbar Drivhjul med quick release-axel Knäledsbroms Vadband Max brukarvikt 140 kg z50 Drivaggregat med joystick, 12,9 Ah. Max belastning 125 kg MZ 01 MZ 02 MZ 03 z50 Drivaggregat med joystick, 17,5 Ah. Max belastning 125 kg Måttuppgifter sits* Sittbredd cm SB Sittdjup cm SD * se måttuppgifter på nästa sida Avantgarde CV 1/12

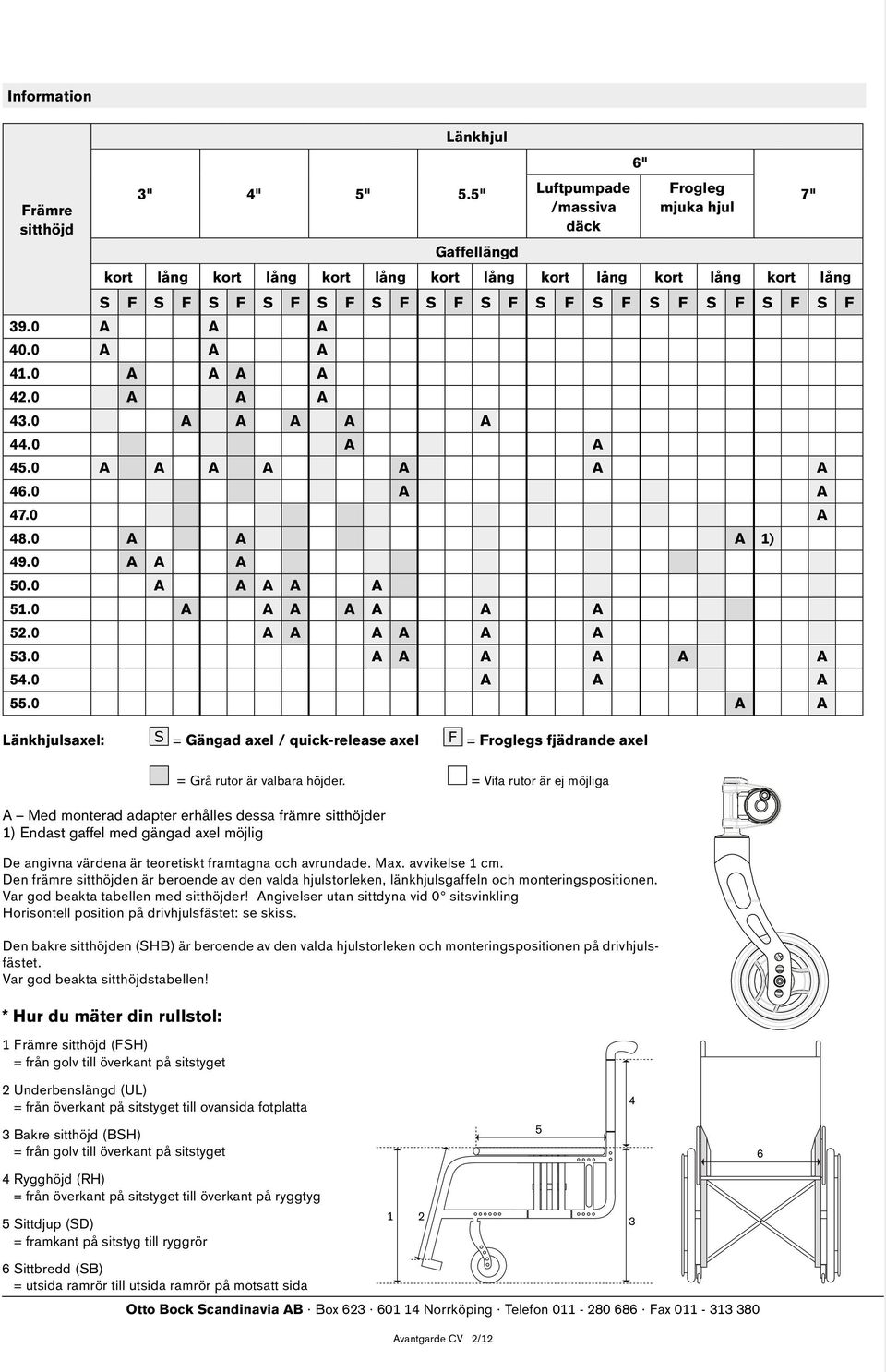

2 Information Länkhjul 6" 3" 4" 5" 5.5" Luftpumpade Frogleg Främre /massiva mjuka hjul 7" sitthöjd däck Gaffellängd kort lång kort lång kort lång kort lång kort lång kort lång kort lång S F S F S F S F S F S F S F S F S F S F S F S F S F S F 39.0 A A A 40.0 A A A 41.0 A A A A 42.0 A A A 43.0 A A A A A 44.0 A A 45.0 A A A A A A A 46.0 A A 47.0 A 48.0 A A A 1) 49.0 A A A 50.0 A A A A A 51.0 A A A A A A A 52.0 A A A A A A 53.0 A A A A A A 54.0 A A A 55.0 A A Länkhjulsaxel: S = Gängad axel / quick-release axel F = Froglegs fjädrande axel = Grå rutor är valbara höjder. = Vita rutor är ej möjliga A Med monterad adapter erhålles dessa främre sitthöjder 1) Endast gaffel med gängad axel möjlig De angivna värdena är teoretiskt framtagna och avrundade. Max. avvikelse 1 cm. Den främre sitthöjden är beroende av den valda hjulstorleken, länkhjulsgaffeln och monteringspositionen. Var god beakta tabellen med sitthöjder! Angivelser utan sittdyna vid 0 sitsvinkling Horisontell position på drivhjulsfästet: se skiss. Den bakre sitthöjden (SHB) är beroende av den valda hjulstorleken och monteringspositionen på drivhjulsfästet. Var god beakta sitthöjdstabellen! * Hur du mäter din rullstol: 1 Främre sitthöjd (FSH) = från golv till överkant på sitstyget 2 Underbenslängd (UL) = från överkant på sitstyget till ovansida fotplatta 3 Bakre sitthöjd (BSH) = från golv till överkant på sitstyget 4 Rygghöjd (RH) = från överkant på sitstyget till överkant på ryggtyg 5 Sittdjup (SD) = framkant på sitstyg till ryggrör Sittbredd (SB) = utsida ramrör till utsida ramrör på motsatt sida Avantgarde CV 2/12

3 Sitthöjdsmått fram (se tabell på föregående sida) Ram MA 01 Ram 70 MA 02 Ram 70 insvängd 2 cm från SB 34 cm Ramtillbehör MA 50 Transporthjul Pristillägg MA 51 Tramprör hö Pristillägg MA 52 Tramprör vä Pristillägg MA 55 Tippskydd hö Pristillägg MA 56 Tippskydd vä Pristillägg MA 57 Kryckkäppshållare hö Pristillägg MA 58 Kryckkäppshållare vä Pristillägg Länkhjul (dimensioner mm) MF 01 Länkhjul 3 skatehjul (70 x 25) MF 02 Länkhjul 4" massiva (100 x 32) MF 21 Länkhjul 4" transp (100 x 24) Pristillägg MF 35 Länkhjul 4" Froglegs alu mjuk (100 x 38) Pristillägg MF 03 Länkhjul 5" massiva (125 x 32) MF 36 Länkhjul 5" Froglegs alu mjuk (125 x 38) Pristillägg MF 04 Länkhjul 5.5" massiva (140 x 40) MF 05 Länkhjul 6" luftpumpade (150 x 30) MF 06 Länkhjul 6" massiva (155 x 33) MF 37 Länkhjul 6" Froglegs alu mjuk (150 x 38) Pristillägg MF 07 Länkhjul 7" luftpumpade (180 x 45) (lång länkhjulsgaffel) MF 08 Länkhjul 7" massiva (175 x 40) (lång länkhjulsgaffel) Länkhjulsgaffel MF 80 MF 81 Länkhjulsgaffel lång Länkhjulsgaffel kort Länkhjulsaxel MF 90 Länkhjulsgafflar gängade axlar MF 91 Länkhjulsgafflar QR Pristillägg MX 30 Länkhjulsgafflar Froglegs Pristillägg Bakre sitthöjd cm (se måttuppgifter sidan 2) Drivhjul MG 01 Drivhjul 22" MG 02 Drivhjul 24" MG 00 Drivhjul 25" Cambervinkel MG 49 Förstärkningsadapter drivhjul Drivhjulspositionering A B C D E F G eller (med drivaggregat) aktiv medium passiv Avantgarde CV 3/12

4 Information A B C DE F G H Sitthöjdstabell Bakre sitthöjd (cm) Hjulstorlek Inställningsintervall Inställningsintervall drivaggregat z50 e-support 22" cm 43, 45, 47, 49 cm 43 cm 24" cm 45, 47, 49, 51 cm 45 cm 24" MTB/25" cm Från position E, måste drivhjulsadaptern vändas höger sida till vänster sida och omvänt. Sitthöjdstabell Bakre sitthöjd (cm) med hjulbasförlängning Axel position Drivhjulsstorlek 22" 24" 24" MTB/25" Sitthöjdstabell Bakre sitthöjd (cm) med stötdämpare Axel position Drivhjulsstorlek 22" 24" 24" MTB/25" Avantgarde CV 4/12

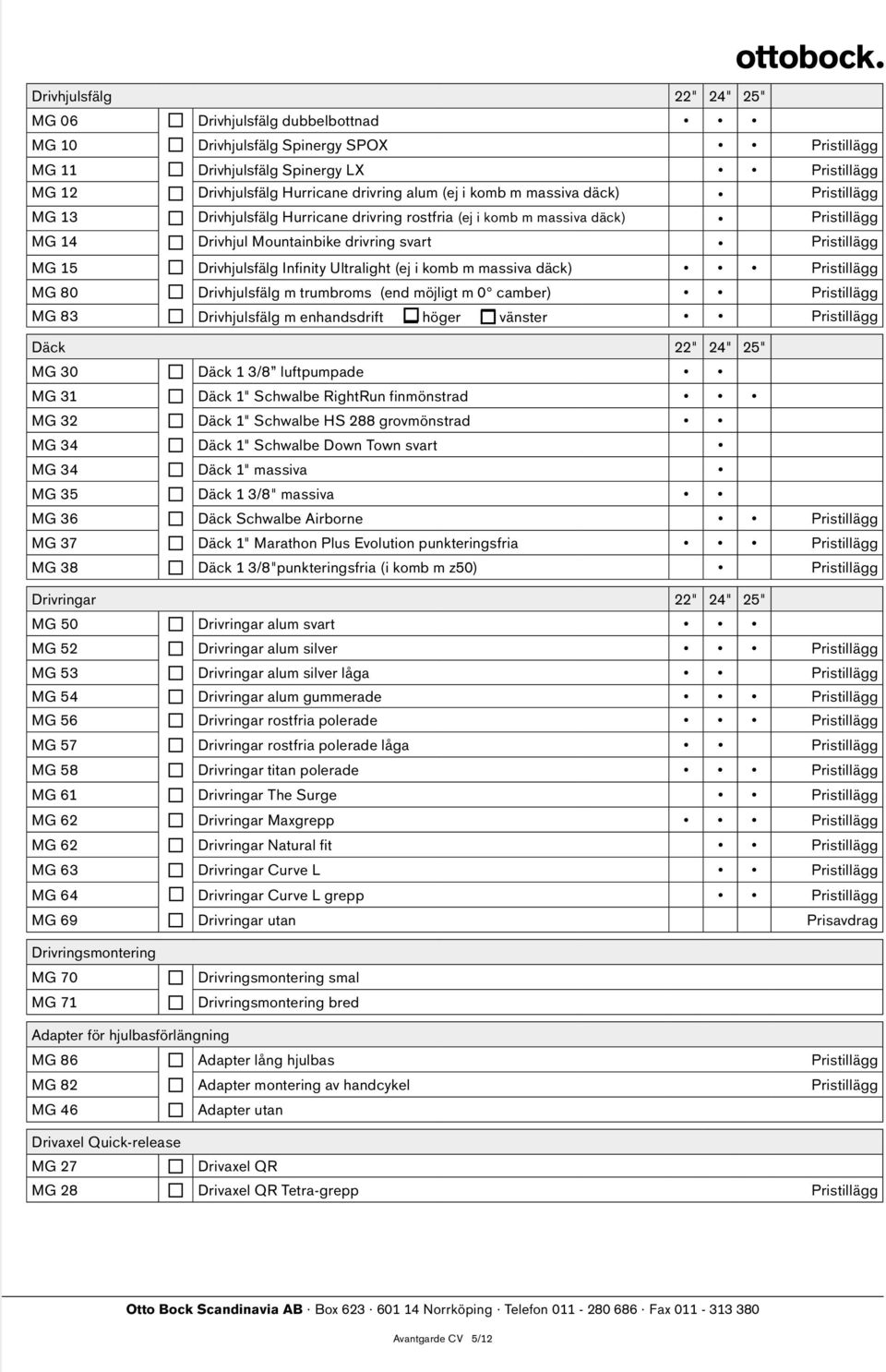

5 Drivhjulsfälg 22" 24" 25" MG 06 Drivhjulsfälg dubbelbottnad MG 10 Drivhjulsfälg Spinergy SPOX Pristillägg MG 11 Drivhjulsfälg Spinergy LX Pristillägg MG 12 Drivhjulsfälg Hurricane drivring alum (ej i komb m massiva däck) Pristillägg MG 13 Drivhjulsfälg Hurricane drivring rostfria (ej i komb m massiva däck) Pristillägg MG 14 Drivhjul Mountainbike drivring svart Pristillägg MG 15 Drivhjulsfälg Infinity Ultralight (ej i komb m massiva däck) Pristillägg MG 80 Drivhjulsfälg m trumbroms (end möjligt m 0 camber) Pristillägg MG 83 Drivhjulsfälg m enhandsdrift höger vänster Pristillägg Däck 22" 24" 25" MG 30 Däck 1 3/8 luftpumpade MG 31 Däck 1" Schwalbe RightRun finmönstrad MG 32 Däck 1" Schwalbe HS 288 grovmönstrad MG 34 Däck 1" Schwalbe Down Town svart MG 34 Däck 1" massiva MG 35 Däck 1 3/8" massiva MG 36 Däck Schwalbe Airborne Pristillägg MG 37 Däck 1" Marathon Plus Evolution punkteringsfria Pristillägg MG 38 Däck 1 3/8"punkteringsfria (i komb m z50) Pristillägg Drivringar 22" 24" 25" MG 50 Drivringar alum svart MG 52 Drivringar alum silver Pristillägg MG 53 Drivringar alum silver låga Pristillägg MG 54 Drivringar alum gummerade Pristillägg MG 56 Drivringar rostfria polerade Pristillägg MG 57 Drivringar rostfria polerade låga Pristillägg MG 58 Drivringar titan polerade Pristillägg MG 61 Drivringar The Surge Pristillägg MG 62 Drivringar Maxgrepp Pristillägg MG 62 Drivringar Natural fit Pristillägg MG 63 Drivringar Curve L Pristillägg MG 64 Drivringar Curve L grepp Pristillägg MG 69 Drivringar utan Prisavdrag Drivringsmontering MG 70 MG 71 Drivringsmontering smal Drivringsmontering bred Adapter för hjulbasförlängning MG 86 Adapter lång hjulbas Pristillägg MG 82 Adapter montering av handcykel Pristillägg MG 46 Adapter utan Drivaxel Quick-release MG 27 Drivaxel QR MG 28 Drivaxel QR Tetra-grepp Pristillägg Avantgarde CV 5/12

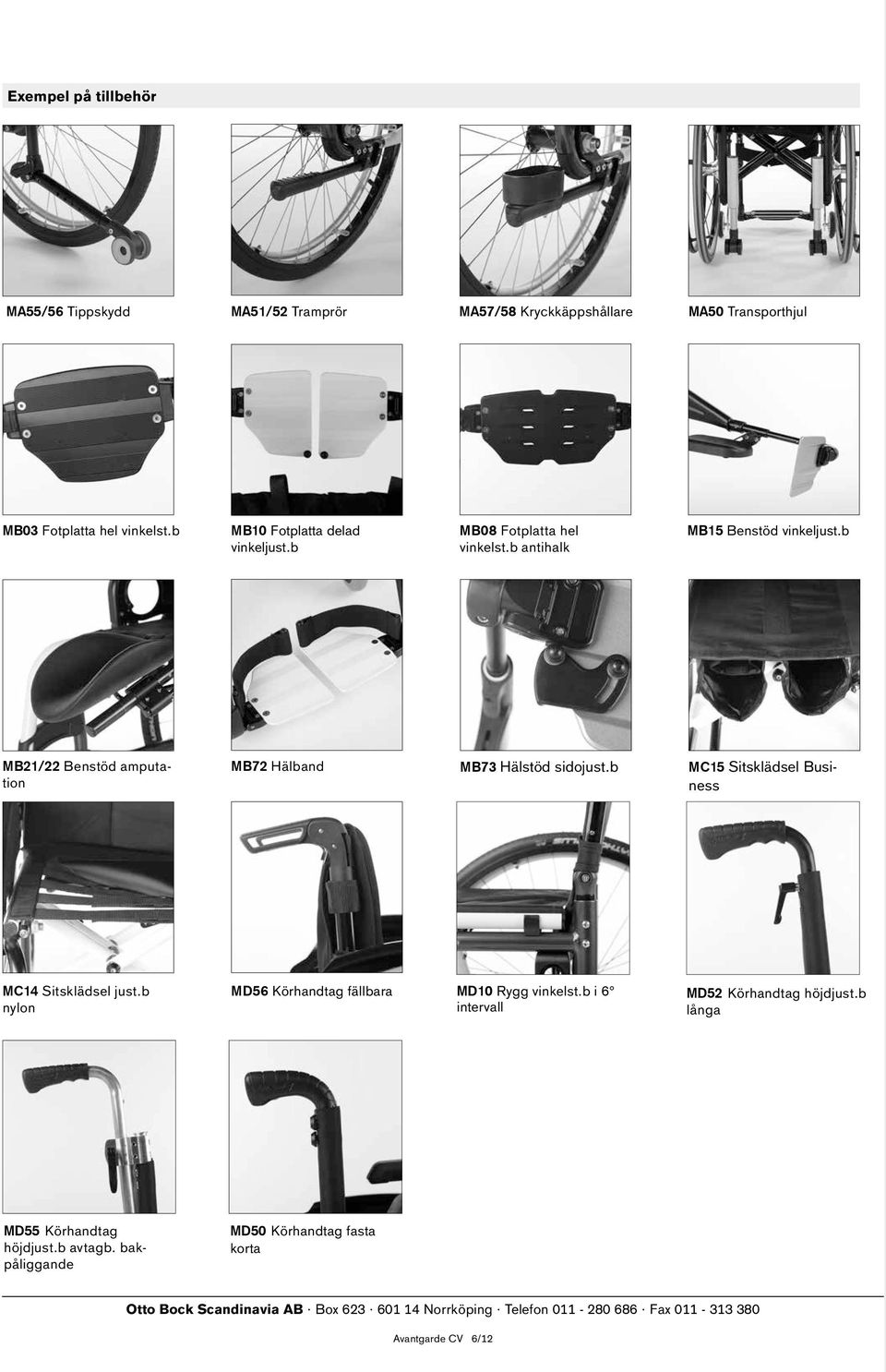

6 Exempel på tillbehör MA55/56 Tippskydd MA51/52 Tramprör MA57/58 Kryckkäppshållare MA50 Transporthjul MB03 Fotplatta hel vinkelst.b MB10 Fotplatta delad vinkeljust.b MB08 Fotplatta hel vinkelst.b antihalk MB15 Benstöd vinkeljust.b MB21/22 Benstöd amputation MB72 Hälband MB73 Hälstöd sidojust.b MC15 Sitsklädsel Business MC14 Sitsklädsel just.b nylon MD56 Körhandtag fällbara MD10 Rygg vinkelst.b i 6 intervall MD52 Körhandtag höjdjust.b långa MD55 Körhandtag höjdjust.b avtagb. bakpåliggande MD50 Körhandtag fasta korta Avantgarde CV 6/12

7 Drivhjulstillbehör MG 84 Drivring 24" silikonöverdrag Pristillägg MG 87 Högtryckspump 14 bar Pristillägg MG 88 Airman pump batteridriven Pristillägg Stötdämpare MG 97 Stötdämpare mjuk (upp till 60 kg) Pristillägg MG 98 Stötdämpare medium (61 kg 100 kg) Pristillägg MG 99 Stötdämpare hård (101 kg 140 kg) Pristillägg Bromsar MH 01 Knäledsbroms lång fällbar MH 02 Knäledsbroms kort fällbar MH 13 Knäledsbroms lång förstärkt Pristillägg MH 16 Knäledsbroms kort förstärkt Pristillägg MH 21 Broms lång fällbar MH 22 Broms kort fällbar MH 08 Knäledsbroms enhandsdrift hö Pristillägg MH 09 Knäledsbroms enhandsdrift vä Pristillägg Bromstillbehör MH 10 Bromsspaksförlängare Pristillägg Rygghöjd (cm) Ryggrör MD 01 Ryggrör raka (RH cm) MD 09 Ryggrör lumbar just.b (från RH 35 cm) MD 10 Rygg vinkelst.b i 6 intervall (-15 till +9 ) från RH 30 cm Pristillägg Ryggklädsel MD 05 Ryggklädsel just.b polstrad MD 03 Ryggklädsel just.b dekor Pristillägg MD 06 Ryggklädsel utan Prisavdrag MD 32 Rygg Backster (fast rygg) vinkelst.b Pristillägg MD 72 Ryggklädsel spacer fabric Pristillägg Tillbehör för Backster MD 37 Bålstöd stor fast hö Pristillägg MD 33 Bålstöd stor fast vä Pristillägg MD 38 Bålstöd liten fast hö Pristillägg MD 34 Bålstöd liten fast vä Pristillägg MD 39 Bålstöd svängbara hö Pristillägg MD 35 Bålstöd svängbara vä Pristillägg MD 36 Lateral-/lumbarstöd kit Backster Pristillägg MD 49 Ryggförlängning Pristillägg Körhandtag MD 51 Körhandtag fasta långa MD 50 Körhandtag fasta korta MD 52 Körhandtag höjdjust. långa Pristillägg MD 53 Körhandtag höjdjust. korta Pristillägg Avantgarde CV 7/12

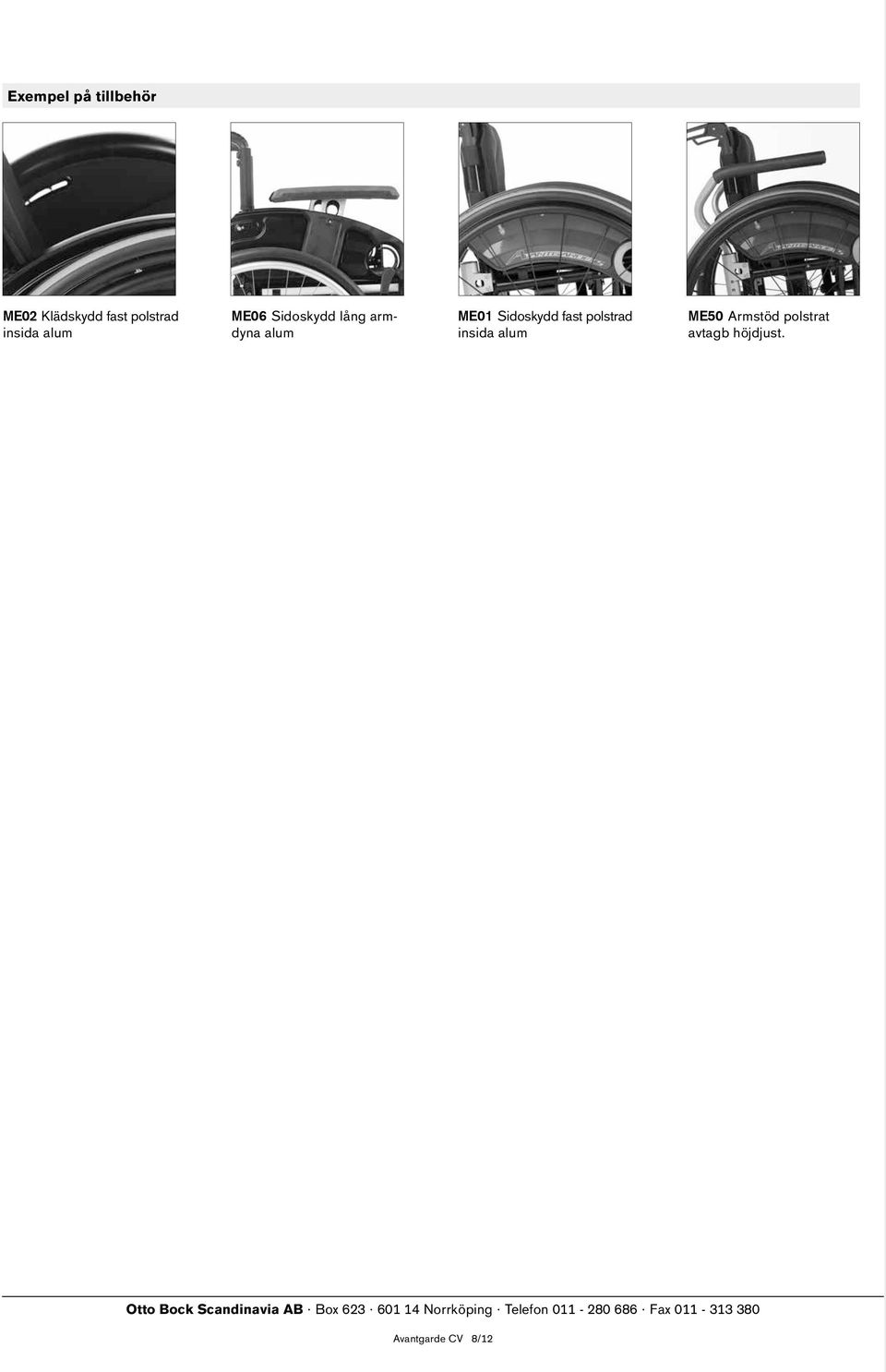

8 Exempel på tillbehör ME02 Klädskydd fast polstrad insida alum ME06 Sidoskydd lång armdyna alum ME01 Sidoskydd fast polstrad insida alum ME50 Armstöd polstrat avtagb höjdjust. Avantgarde CV 8/12

9 Exempel på tillbehör MF01 Länkhjul 3" skatehjul MF02 Länkhjul 4" massiva MF21 Länkhjul 4" transp MF35 Länkhjul 4" Froglegs alu mjuk MF03 Länkhjul 5" massiva MF36 Länkhjul 5" Froglegs alu mjuk MF04 Länkhjul 5.5" massiva MF06 Länkhjul 6" massiva MF05 Länkhjul 6" luftpumpade MF37 Länkhjul 6" Froglegs alu mjuk MF08 Länkhjul 7" massiva MF07 Länkhjul 7" luftpumpade MG83 Drivhjulsfälg med enhandsdrift MG10 Fälg Spinergy SPOX MG06 Fälg dubbelbottnad MG12/13 Fälg Hurricane MG15 Fälg Infinity Ultralight MG14 Mountainbike hjul MG16 Fälg Spinergy LX MG80 Drivhjulsfälg med trumbroms Avantgarde CV 9/12

10 MD 55 Körhandtag höjdjust. bakpåliggande avtagb. Pristillägg MD 56 MD 59 Körhandtag fällbara (från RH 30), max. belastning: 125 kg (se även tillbehör special sidan 12) Körhandtag utan Pristillägg Sidoskydd ME 01 Sidoskydd fast alum polstrad insida ME 02 Klädskydd fast alum polstrad insida Pristillägg ME 04 Klädskydd fast kolfiber Pristillägg ME 05 Sidoskydd armstöd kort alum ¹ Pristillägg ME 06 Sidoskydd armstöd lång alum ¹ Pristillägg ME 11 Sidoskydd avtagb. armstöd Pristillägg ¹ Begränsar lägsta höjd på Körhandtag höjdjust. bakpåliggande avtagb. (MD 55). Sidoskyddstillbehör ME 50 Armstöd polstrat avtagb. höjdjust.¹ korta långa Pristillägg ME 60 Bord Pristillägg ME 61 Monteringsfäste skålade armstöd hö Pristillägg ME 62 Monteringsfäste skålade armstöd vä Pristillägg ME 71 Skålat armstöd helt hö Pristillägg ME 70 Skålat armstöd helt vä Pristillägg ¹ Begränsar lägsta höjd på Körhandtag höjdjust. bakpåliggande avtagb. (MD 55). Sitsklädsel MC 13 Sitsklädsel tvådelad nylon MC 14 Sitsklädsel just.b nylon Pristillägg MC 15 Sitsklädsel Business (med olika förvaringsfack) Pristillägg MC 06 Sitsklädsel utan Prisavdrag Sittdynor MC 01 Sittdyna 3 cm 5 cm Pristillägg MC 02 Sittdyna Cubic Foam (tjocklek 5 cm) Pristillägg MC 03 Sittdyna Combi Foam (tjocklek 5 cm) Pristillägg MC 04 Sittdyna Combi 3S (tjocklek 6.5 cm) Pristillägg MC 05 Sittdyna Evolight (tjocklek 6 cm) Pristillägg MC 07 Sittdyna Evolight Pro (tjocklek 8 cm) Pristillägg MC 20 Sittdyna Terra (tjocklek 10 cm) Pristillägg MC 21 Sittdyna Terra Aquos (tjocklek 10 cm) Pristillägg MC 22 Sittdyna Terra Flair (tjocklek 10 cm) Pristillägg Underbenslängd cm (utan sittdyna) Se måttuppgifter sidan 2. Underbenslängd (UL) cm... (inställningsområde cm) Benstödsrör MB 40 MB 41 MB 42 MB 43 Benstödsrör kort (32 42 cm) Benstödsrör medium (35 48 cm) Benstödsrör lång (40 51 cm) Benstödsrör extra lång (45 51 cm) Avantgarde CV 10/12

11 Fotstöd MB 01 Fotplatta hel vinkelst.b 12.5 cm (från UL 32 cm) MB 07 Fotplatta hel vinkelst.b 12.5 cm antihalk (från UL 32 cm) Pristillägg MB 03 Fotplatta hel vinkelst.b 16 cm (från UL 32 cm) Pristillägg MB 08 Fotplatta hel vinkelst.b 16 cm antihalk (från UL 32 cm) Pristillägg MB 10 Fotplatta delad vinkelst.b 16 cm (från UL 32 cm) MB 11 Fotplatta delad vinkelst.b 16 cm antihalk (från UL 32 cm) Pristillägg MB 12 Fotplatta delad vinkelst.b plast MB 20 Fotplatta kort UL (16 31 cm) Pristillägg MB 15 Benstöd vinkelst.b längdjust (par) (max. brukarvikt 125 kg) Pristillägg MB 16 Benstöd vinkelst.b längdjust hö (max. brukarvikt 125 kg) Pristillägg MB 17 Benstöd vinkelst.b längdjust vä (max. brukarvikt 125 kg) Pristillägg MB 21 Benstöd amputation hö (max. brukarvikt 125 kg) Pristillägg MB 22 Benstöd amputation vä (max. brukarvikt 125 kg) Pristillägg Fotstödstillbehör MB 70 Låsanordning hel fotstödsplatta nedfällt läge Pristillägg MB 72 Hälband Pristillägg MB 73 Hälstöd sidojust.b Pristillägg Tillbehör övrigt MZ 51 Höftbälte metallspänne Pristillägg MZ 52 Verktygssats Pristillägg MZ 59 Mobiltelefonshållare Pristillägg Ekerskydd MG 90 Ekerskydd transp (ej möjlig vid trumbroms 20" alt. 22") Pristillägg MG 91 Ekerskydd Eye Catcher Pristillägg MG 92 Ekerskydd Flower Power Pristillägg MG 93 Ekerskydd Clown Pristillägg MG 94 Ekerskydd Fire Pristillägg MG 96 Ekerskydd Gecko Pristillägg Ramfärger 001 Brilliant silver 002 Anthracite metallic 003 Jet black RAL Ice blue 005 Sparkle light orange 010 Dormant marine blue 009 Dormant vinho sparkle 013 Deep black matte 012 Dormant sky blue 015 Clear reptile glossy 014 Candy red 021 Sparkle granny smith 019 White pearl 028 Rainbow 032 Pure metal blue Pristillägg 033 Pure metal green Pristillägg 034 Pure metal bronze Pristillägg 035 Pure metal red Pristillägg Tillbehör övrigt MZ 40 Injustering av Toe in - Toe out Pristillägg MZ 58 Drivhjulsväska MZ 70 Transportfästen max brukarvikt 100 kg Pristillägg MZ 93 Ryggsäck Pristillägg MZ 90 Ventillampor röd (blinkande ljus vid rörelse) Pristillägg MZ 91 Ventillampor blå (blinkande ljus vid rörelse) Pristillägg MZ 92 Wheel blades (miniskidor för länkhjul) Pristillägg Avantgarde CV 11/12

12 Tillbehör special Specialfärg 1-lager lackering Pristillägg Specialfärg 2-lager lackering Pristillägg Montering enhandsbroms Pristillägg Enhandsdrift med trumbroms Pristillägg Benstödsfäste i abducerat läge (upp till SB 46cm) Pristillägg Knäledsbroms vårdarstyrd Pristillägg Sitsklädsel för sittdjupsjustering Pristillägg Körhandtag fällbara (RH 25 alt. 27,5 cm) Pristillägg Tjänster SFS1R=RZ050 SFS1R=RZ051 SFS1R=RZ052 Utprovning... /tim Restidsersättning... /tim Kilometerkostnad... /km Exempel på tillbehör MX30 Länkhjulsgaffel Froglegs MG Stötdämpare MH01 Knäledsbroms fällbar MH10 Bromsspaksförlängare MG28 Drivhjulsaxel QR Tetra-grepp MG86 Adapter lång hjulbas MG97 99 Stötdämpare Avantgarde CV 12/12
