1 SODEXO - specifik Stockholm Märkning Ordernr Avantgarde CLT Aktivrullstol Artikelnummer: 480F64=10000-K Datum q Kostnadsförslag q Beställning q Specialanpassning (se bifogad ritning/beskrivning) Faktureringsadress / kundnummer Reservation för tekniska ändringar. Leveransadress Kontaktperson Namn Signatur Standardutrustning Aluminiumram med dubbelkryss Rak alt. insvängd ram (2 cm) Aluminium fotplatta hel eller delad Anpassningsbar ryggklädsel Sidostöd i aluminium eller kolfiber Fotbåge stabiliserande Möjlighet till olika drivhjulspositioner Drivhjul med quick release-axel Knäledsbroms Vadband Ihopfällbar, max. brukarvikt 100 kg Otto Bock 647F105=SE CR Basdata Sittbredd (SB) cm Främre sitthöjd (FSH) cm Sittdjup (SD) cm Bakre sitthöjd (BSH) cm Rygghöjd (RH) cm Underbenslängd (UL) cm Modell [ ] CLT, Anpassningbar drivhjulsposition Måttuppgifter sits..sb.. Sittbredd i cm [ ] 32 [ ] 34 [ ] 36 [ ] 38 [ ] 40 [ ] 42 [ ] 44 [ ] 46 [ ] 48 [ ] 50..SD.. Sittdjup i cm [ ] 36 [ ] 38 [ ] 40 [ ] 42 [ ] 44 [ ] 46 [ ] 48 [ ] 50 [ ] 52 Sitthöjdsmått fram (se tabell på nästa sida) [ ] 38 [ ] 39 [ ] 40 [ ] 41 [ ] 42 [ ] 43 [ ] 44 [ ] 45 [ ] 46 [ ] 47 [ ] 48 [ ] 49 [ ] 50 [ ] 51 [ ] 52 [ ] 53 [ ] 53 [ ] 54 [ ] 55 De angivna nummerkoderna är inte avsedda att användas som artikelnummer vid reservdelsbeställningar. Var god använd reservdelskatalogen för de korrekta artikelnumren vid beställning. Avantgarde CLT 1/9

2 Information Sitthöjdstabell Främre sitthöjd Länkhjulsgaffel kort Länkhjulsdiameter 3" Länkhjulsdiameter 4" Länkhjulsdiameter 5" Länkhjulsdiameter 5.5" Länkhjulsdiameter 6" Länkhjulsdiameter 7" Länkhjulsgaffel lång Länkhjulsdiameter 3" Länkhjulsdiameter 4" Länkhjulsdiameter 5" Länkhjulsdiameter 5.5" Länkhjulsdiameter 6" Länkhjulsdiameter 7" Inställningsområde cm cm cm cm cm cm cm cm cm cm cm cm De angivna värdena är teoretiskt framtagna och avrundade. Max. avvikelse 1 cm. Den främre sitthöjden är beroende av den valda hjulstorleken, länkhjulsgaffeln och monteringspositionen. Var god beakta tabellen med sitthöjder! Angivelser utan sittdyna vid 0 sitsvinkling Horisontell position på drivhjulsfästet: se skiss. Den bakre sitthöjden (SHB) är beroende av den valda hjulstorleken och monteringspositionen på drivhjulsfästet. Var god beakta sitthöjdstabellen! Bakre sitthöjd Hjulstorlek Inställningsområde 22" 36 47cm 24" cm 24" MTB/25" cm Avantgarde CLT 2/9

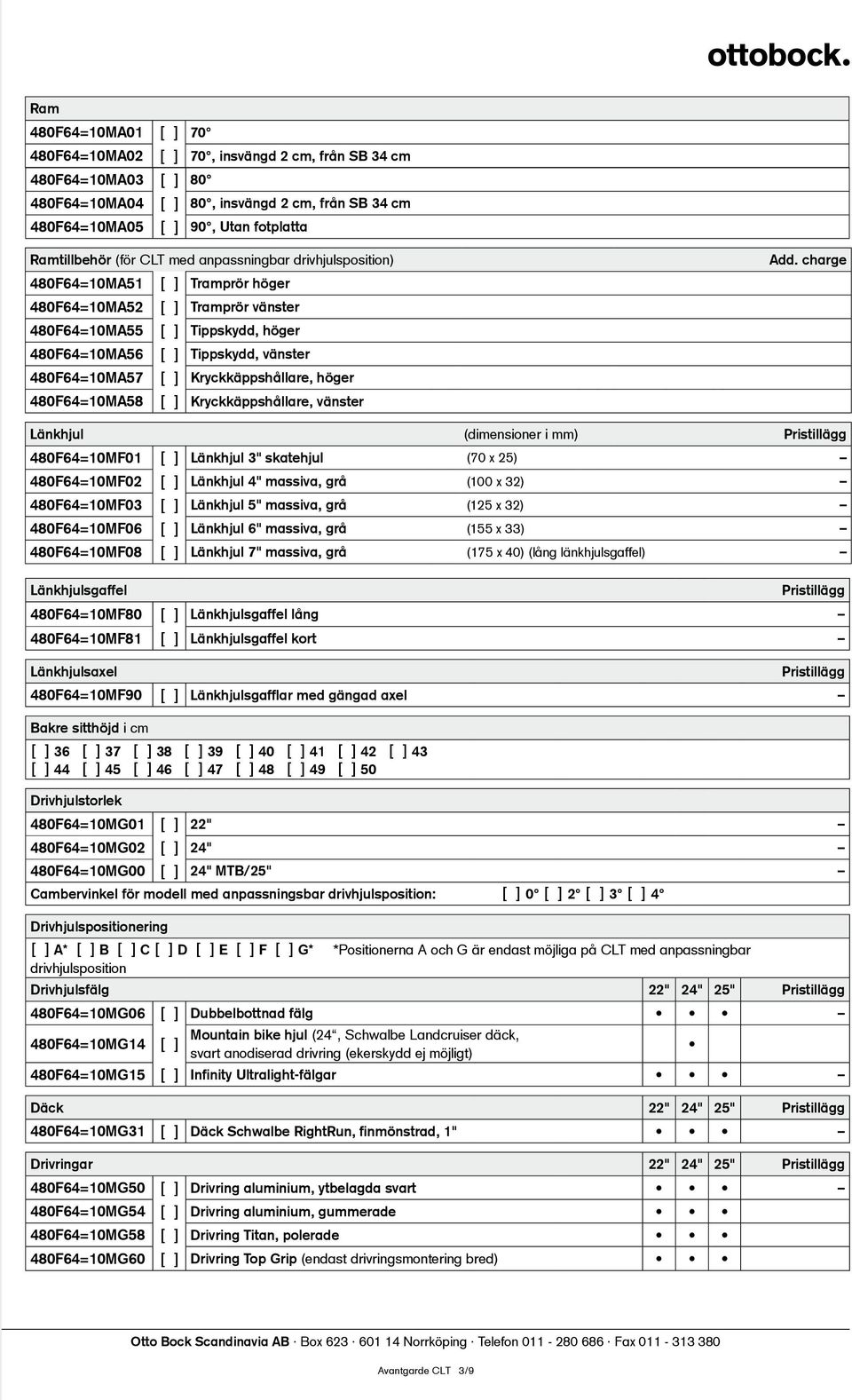

3 Ram 480F64=10MA01 [ ] F64=10MA02 [ ] 70, insvängd 2 cm, från SB 34 cm 480F64=10MA03 [ ] F64=10MA04 [ ] 80, insvängd 2 cm, från SB 34 cm 480F64=10MA05 [ ] 90, Utan fotplatta Ramtillbehör (för CLT med anpassningbar drivhjulsposition) 480F64=10MA51 [ ] Tramprör höger 480F64=10MA52 [ ] Tramprör vänster 480F64=10MA55 [ ] Tippskydd, höger 480F64=10MA56 [ ] Tippskydd, vänster 480F64=10MA57 [ ] Kryckkäppshållare, höger 480F64=10MA58 [ ] Kryckkäppshållare, vänster Add. charge Länkhjul (dimensioner i mm) 480F64=10MF01 [ ] Länkhjul 3" skatehjul (70 x 25) 480F64=10MF02 [ ] Länkhjul 4" massiva, grå (100 x 32) 480F64=10MF03 [ ] Länkhjul 5" massiva, grå (125 x 32) 480F64=10MF06 [ ] Länkhjul 6" massiva, grå (155 x 33) 480F64=10MF08 [ ] Länkhjul 7" massiva, grå (175 x 40) (lång länkhjulsgaffel) Länkhjulsgaffel 480F64=10MF80 [ ] Länkhjulsgaffel lång 480F64=10MF81 [ ] Länkhjulsgaffel kort Länkhjulsaxel 480F64=10MF90 [ ] Länkhjulsgafflar med gängad axel Bakre sitthöjd i cm [ ] 36 [ ] 37 [ ] 38 [ ] 39 [ ] 40 [ ] 41 [ ] 42 [ ] 43 [ ] 44 [ ] 45 [ ] 46 [ ] 47 [ ] 48 [ ] 49 [ ] 50 Drivhjulstorlek 480F64=10MG01 [ ] 22" 480F64=10MG02 [ ] 24" 480F64=10MG00 [ ] 24" MTB/25" Cambervinkel för modell med anpassningsbar drivhjulsposition: [ ] 0 [ ] 2 [ ] 3 [ ] 4 Drivhjulspositionering [ ] A* [ ] B [ ] C [ ] D [ ] E [ ] F [ ] G* *Positionerna A och G är endast möjliga på CLT med anpassningbar drivhjulsposition Drivhjulsfälg 22" 24" 25" 480F64=10MG06 [ ] Dubbelbottnad fälg 480F64=10MG14 [ ] Mountain bike hjul (24, Schwalbe Landcruiser däck, svart anodiserad drivring (ekerskydd ej möjligt) 480F64=10MG15 [ ] Infinity Ultralight-fälgar Däck 22" 24" 25" 480F64=10MG31 [ ] Däck Schwalbe RightRun, finmönstrad, 1" Drivringar 22" 24" 25" 480F64=10MG50 [ ] Drivring aluminium, ytbelagda svart 480F64=10MG54 [ ] Drivring aluminium, gummerade 480F64=10MG58 [ ] Drivring Titan, polerade 480F64=10MG60 [ ] Drivring Top Grip (endast drivringsmontering bred) Avantgarde CLT 3/9

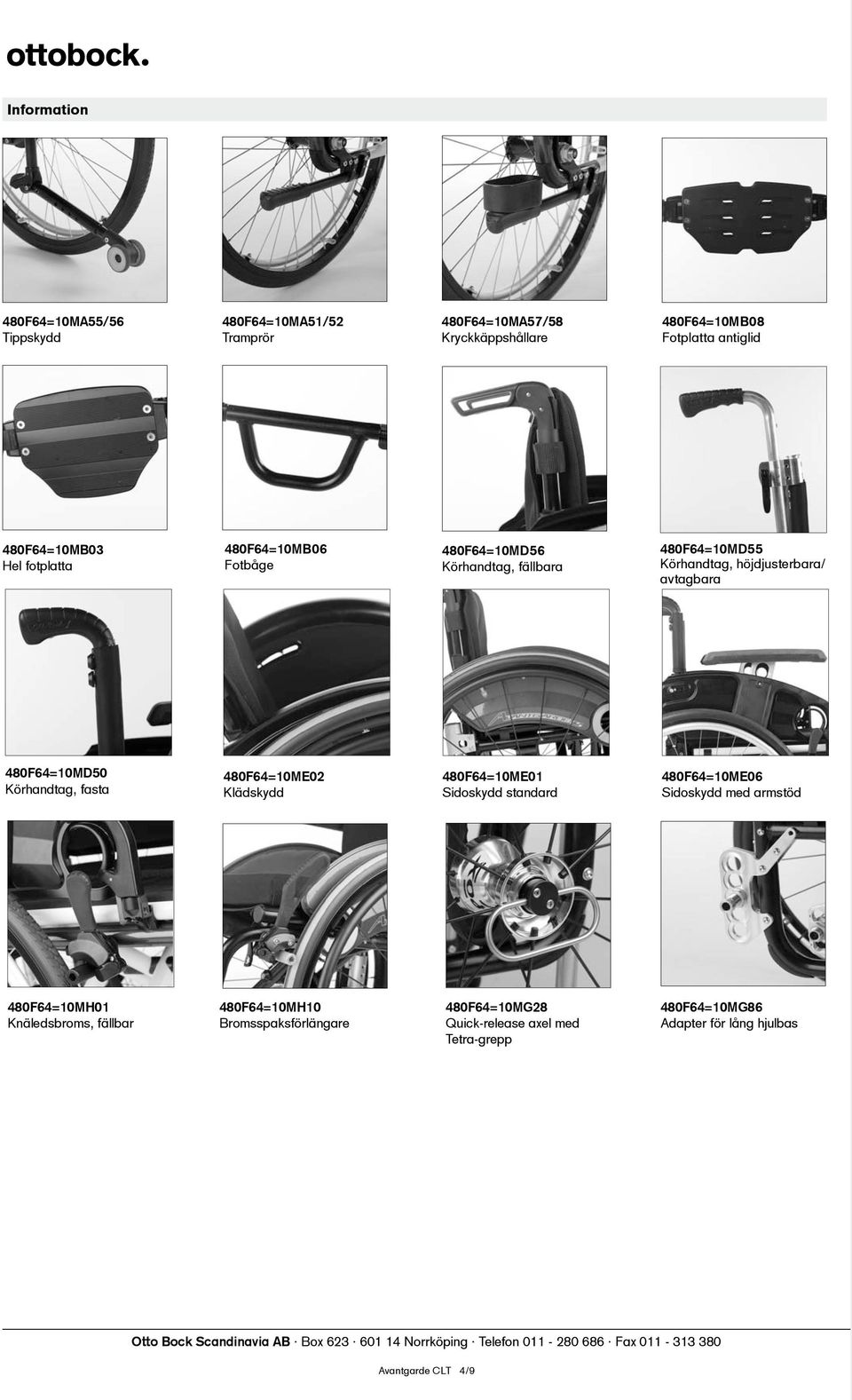

4 Information 480F64=10MA55/56 Tippskydd 480F64=10MA51/52 Tramprör 480F64=10MA57/58 Kryckkäppshållare 480F64=10MB08 Fotplatta antiglid 480F64=10MB03 Hel fotplatta 480F64=10MB06 Fotbåge 480F64=10MD56 Körhandtag, fällbara 480F64=10MD55 Körhandtag, höjdjusterbara/ avtagbara 480F64=10MD50 Körhandtag, fasta 480F64=10ME02 Klädskydd 480F64=10ME01 Sidoskydd standard 480F64=10ME06 Sidoskydd med armstöd 480F64=10MH01 Knäledsbroms, fällbar 480F64=10MH10 Bromsspaksförlängare 480F64=10MG28 Quick-release axel med Tetra-grepp 480F64=10MG86 Adapter för lång hjulbas Avantgarde CLT 4/9

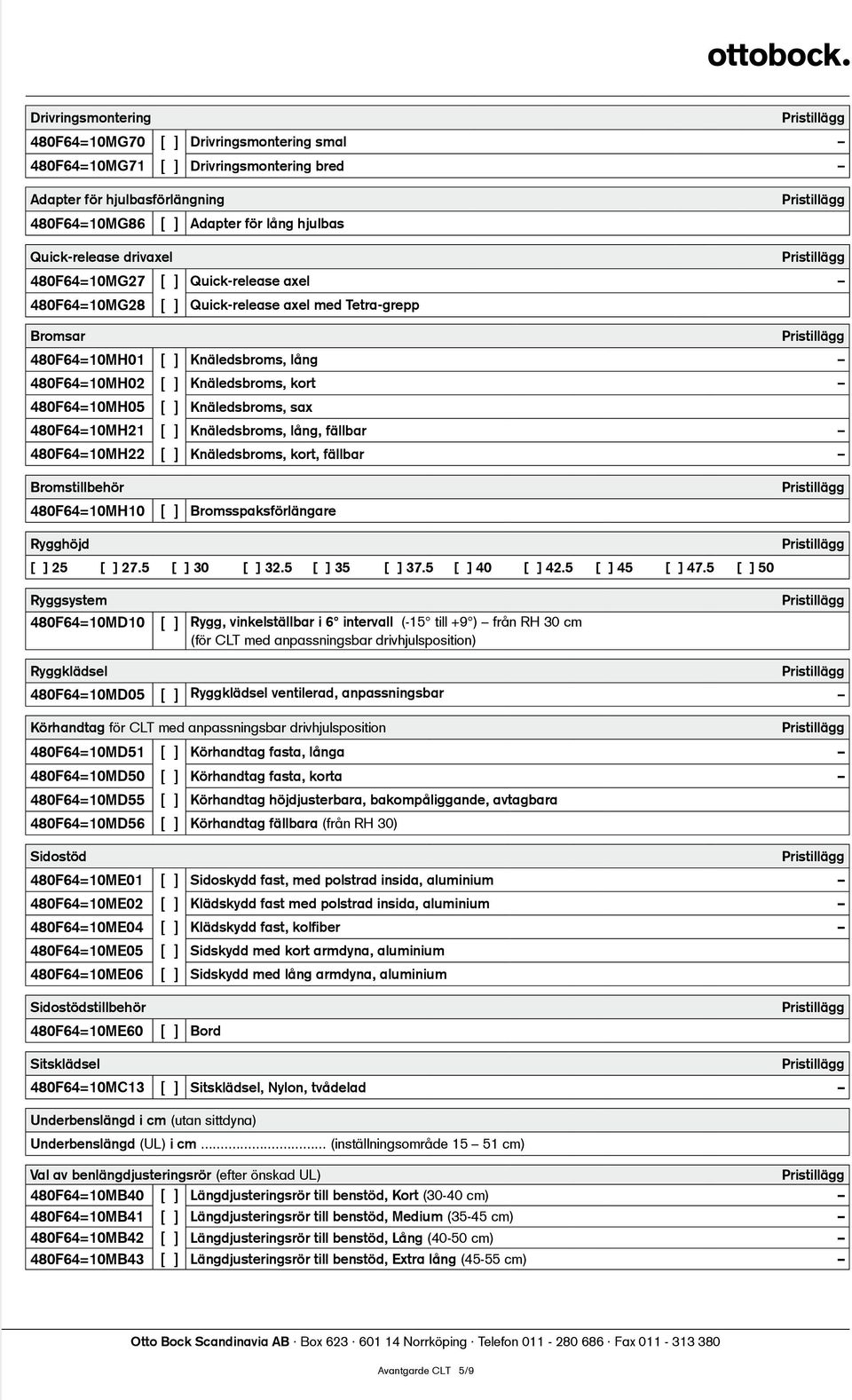

5 Drivringsmontering 480F64=10MG70 [ ] Drivringsmontering smal 480F64=10MG71 [ ] Drivringsmontering bred Adapter för hjulbasförlängning 480F64=10MG86 [ ] Adapter för lång hjulbas Quick-release drivaxel 480F64=10MG27 [ ] Quick-release axel 480F64=10MG28 [ ] Quick-release axel med Tetra-grepp Bromsar 480F64=10MH01 [ ] Knäledsbroms, lång 480F64=10MH02 [ ] Knäledsbroms, kort 480F64=10MH05 [ ] Knäledsbroms, sax 480F64=10MH21 [ ] Knäledsbroms, lång, fällbar 480F64=10MH22 [ ] Knäledsbroms, kort, fällbar Bromstillbehör 480F64=10MH10 [ ] Bromsspaksförlängare Rygghöjd [ ] 25 [ ] 27.5 [ ] 30 [ ] 32.5 [ ] 35 [ ] 37.5 [ ] 40 [ ] 42.5 [ ] 45 [ ] 47.5 [ ] 50 Ryggsystem 480F64=10MD10 [ ] Rygg, vinkelställbar i 6 intervall (-15 till +9 ) från RH 30 cm (för CLT med anpassningsbar drivhjulsposition) Ryggklädsel 480F64=10MD05 [ ] Ryggklädsel ventilerad, anpassningsbar Körhandtag för CLT med anpassningsbar drivhjulsposition 480F64=10MD51 [ ] Körhandtag fasta, långa 480F64=10MD50 [ ] Körhandtag fasta, korta 480F64=10MD55 [ ] Körhandtag höjdjusterbara, bakompåliggande, avtagbara 480F64=10MD56 [ ] Körhandtag fällbara (från RH 30) Sidostöd 480F64=10ME01 [ ] Sidoskydd fast, med polstrad insida, aluminium 480F64=10ME02 [ ] Klädskydd fast med polstrad insida, aluminium 480F64=10ME04 [ ] Klädskydd fast, kolfiber 480F64=10ME05 [ ] Sidskydd med kort armdyna, aluminium 480F64=10ME06 [ ] Sidskydd med lång armdyna, aluminium Sidostödstillbehör 480F64=10ME60 [ ] Bord Sitsklädsel 480F64=10MC13 [ ] Sitsklädsel, Nylon, tvådelad Underbenslängd i cm (utan sittdyna) Underbenslängd (UL) i cm... (inställningsområde cm) Val av benlängdjusteringsrör (efter önskad UL) 480F64=10MB40 [ ] Längdjusteringsrör till benstöd, Kort (30-40 cm) 480F64=10MB41 [ ] Längdjusteringsrör till benstöd, Medium (35-45 cm) 480F64=10MB42 [ ] Längdjusteringsrör till benstöd, Lång (40-50 cm) 480F64=10MB43 [ ] Längdjusteringsrör till benstöd, Extra lång (45-55 cm) Avantgarde CLT 5/9

6 Fotstöd 480F64=10MB01 [ ] Fotplatta hel, vinkeljusterbar, 12.5 cm djup (från underbenslängd 31 cm) 480F64=10MB07 [ ] Fotplatta hel med antiglid, vinkeljusterbar, 12.5 cm djup (från underbenslängd 31 cm) 480F64=10MB03 [ ] Fotplatta hel, vinkeljusterbar, 16 cm djup (från underbenslängd 31 cm) 480F64=10MB08 [ ] Fotplatta hel med antiglid, vinkeljusterbar, 16 cm djup (från underbenslängd 31 cm) 480F64=10MB06 [ ] Fotbåge, vinkeljusterbar (från underbenslängd 31 cm) 480F64=10MB20 [ ] Fotplatta för kort UL (15 30 cm) Ekerskydd 480F64=10MG90 [ ] Ekerskydd, transparent Ramfärger 001 [ ] Brilliant silver Tillbehör special 480F64=10MZ70 [ ] Transportfästen max brukarvikt 100 kg Avantgarde CLT 6/9
