1 Bilaga 3 Teknisk beskrivning Underlag för ansökan av tillstånd för vattenverksamheter samt dispens från strandskydd i samband med genomförande av Strandängarna, park och rekreation. Samhällsbyggnadsförvaltningen

2 Tyresö kommun / Samhällsbyggnadsförvaltningen 2 (16)

3 Tyresö kommun / 3 (16) Innehållsförteckning 1 Sammanfattning Anläggningar inom vattenområde Strandpromenad Infartsväg/vändplan Ny pir och brygganläggning Vågbrytare Förbättrade anläggningar på befintligt båtklubbsområde Café- och servicebyggnad Badbrygga Bad Omledning av dike Lekplats Stenblock som bildar grynnor Blå bård Anläggningar som endast kräver strandskyddsdispens Parkering, mastskjul och förråd på båtklubbsområdet Delar av infartsväg till bad samt strandpromenad Fotbollsplan Anordningar och arbeten under byggtiden Arbetsbädd för spångkonstruktion och tillfällig arbetsväg Etableringsytor Länsar Schaktning, fyllning, muddring Arbetsperioder Bilagor... 16

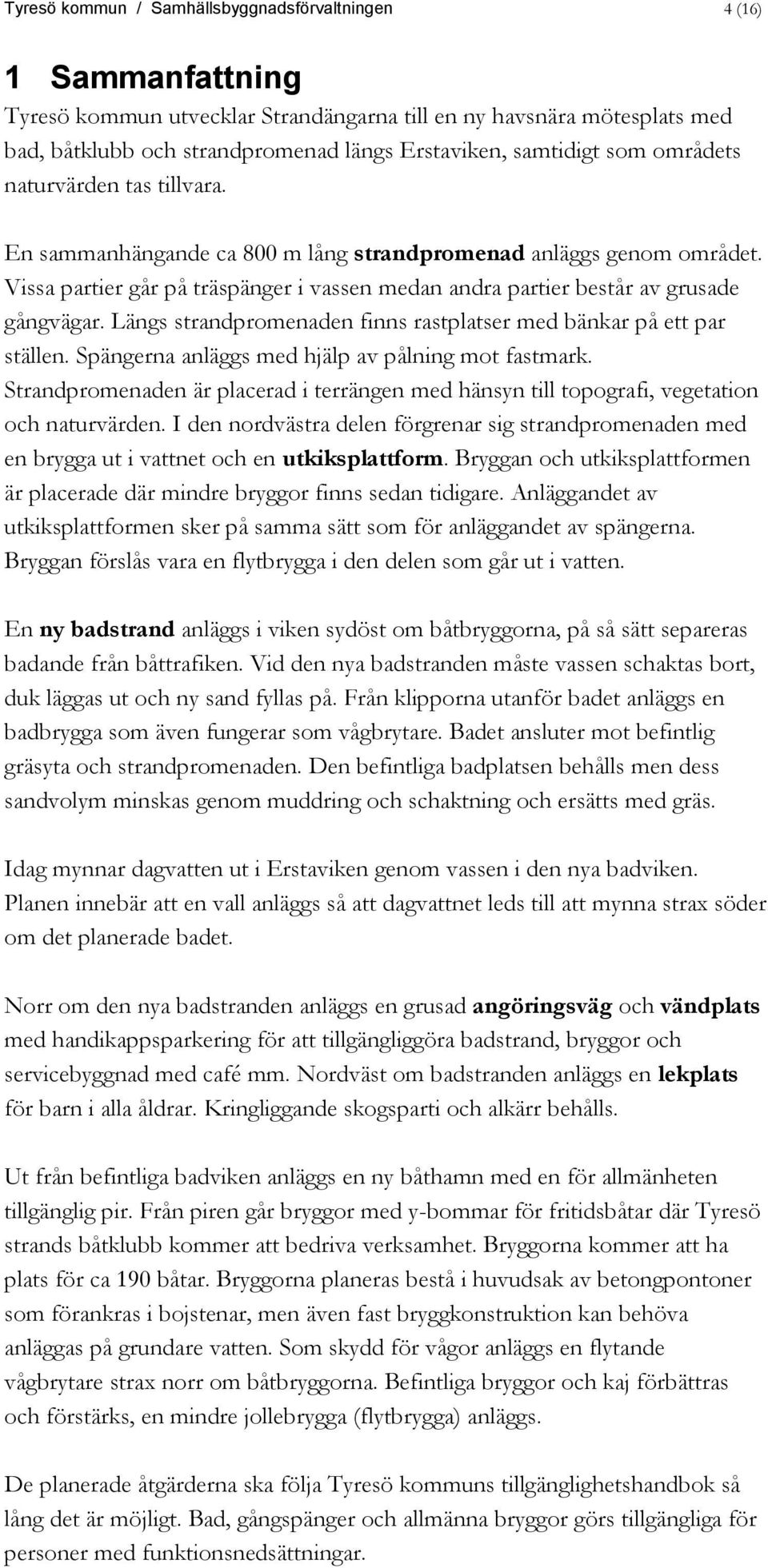

4 Tyresö kommun / Samhällsbyggnadsförvaltningen 4 (16) 1 Sammanfattning Tyresö kommun utvecklar Strandängarna till en ny havsnära mötesplats med bad, båtklubb och strandpromenad längs Erstaviken, samtidigt som områdets naturvärden tas tillvara. En sammanhängande ca 800 m lång strandpromenad anläggs genom området. Vissa partier går på träspänger i vassen medan andra partier består av grusade gångvägar. Längs strandpromenaden finns rastplatser med bänkar på ett par ställen. Spängerna anläggs med hjälp av pålning mot fastmark. Strandpromenaden är placerad i terrängen med hänsyn till topografi, vegetation och naturvärden. I den nordvästra delen förgrenar sig strandpromenaden med en brygga ut i vattnet och en utkiksplattform. Bryggan och utkiksplattformen är placerade där mindre bryggor finns sedan tidigare. Anläggandet av utkiksplattformen sker på samma sätt som för anläggandet av spängerna. Bryggan förslås vara en flytbrygga i den delen som går ut i vatten. En ny badstrand anläggs i viken sydöst om båtbryggorna, på så sätt separeras badande från båttrafiken. Vid den nya badstranden måste vassen schaktas bort, duk läggas ut och ny sand fyllas på. Från klipporna utanför badet anläggs en badbrygga som även fungerar som vågbrytare. Badet ansluter mot befintlig gräsyta och strandpromenaden. Den befintliga badplatsen behålls men dess sandvolym minskas genom muddring och schaktning och ersätts med gräs. Idag mynnar dagvatten ut i Erstaviken genom vassen i den nya badviken. Planen innebär att en vall anläggs så att dagvattnet leds till att mynna strax söder om det planerade badet. Norr om den nya badstranden anläggs en grusad angöringsväg och vändplats med handikappsparkering för att tillgängliggöra badstrand, bryggor och servicebyggnad med café mm. Nordväst om badstranden anläggs en lekplats för barn i alla åldrar. Kringliggande skogsparti och alkärr behålls. Ut från befintliga badviken anläggs en ny båthamn med en för allmänheten tillgänglig pir. Från piren går bryggor med y-bommar för fritidsbåtar där Tyresö strands båtklubb kommer att bedriva verksamhet. Bryggorna kommer att ha plats för ca 190 båtar. Bryggorna planeras bestå i huvudsak av betongpontoner som förankras i bojstenar, men även fast bryggkonstruktion kan behöva anläggas på grundare vatten. Som skydd för vågor anläggs en flytande vågbrytare strax norr om båtbryggorna. Befintliga bryggor och kaj förbättras och förstärks, en mindre jollebrygga (flytbrygga) anläggs. De planerade åtgärderna ska följa Tyresö kommuns tillgänglighetshandbok så lång det är möjligt. Bad, gångspänger och allmänna bryggor görs tillgängliga för personer med funktionsnedsättningar.

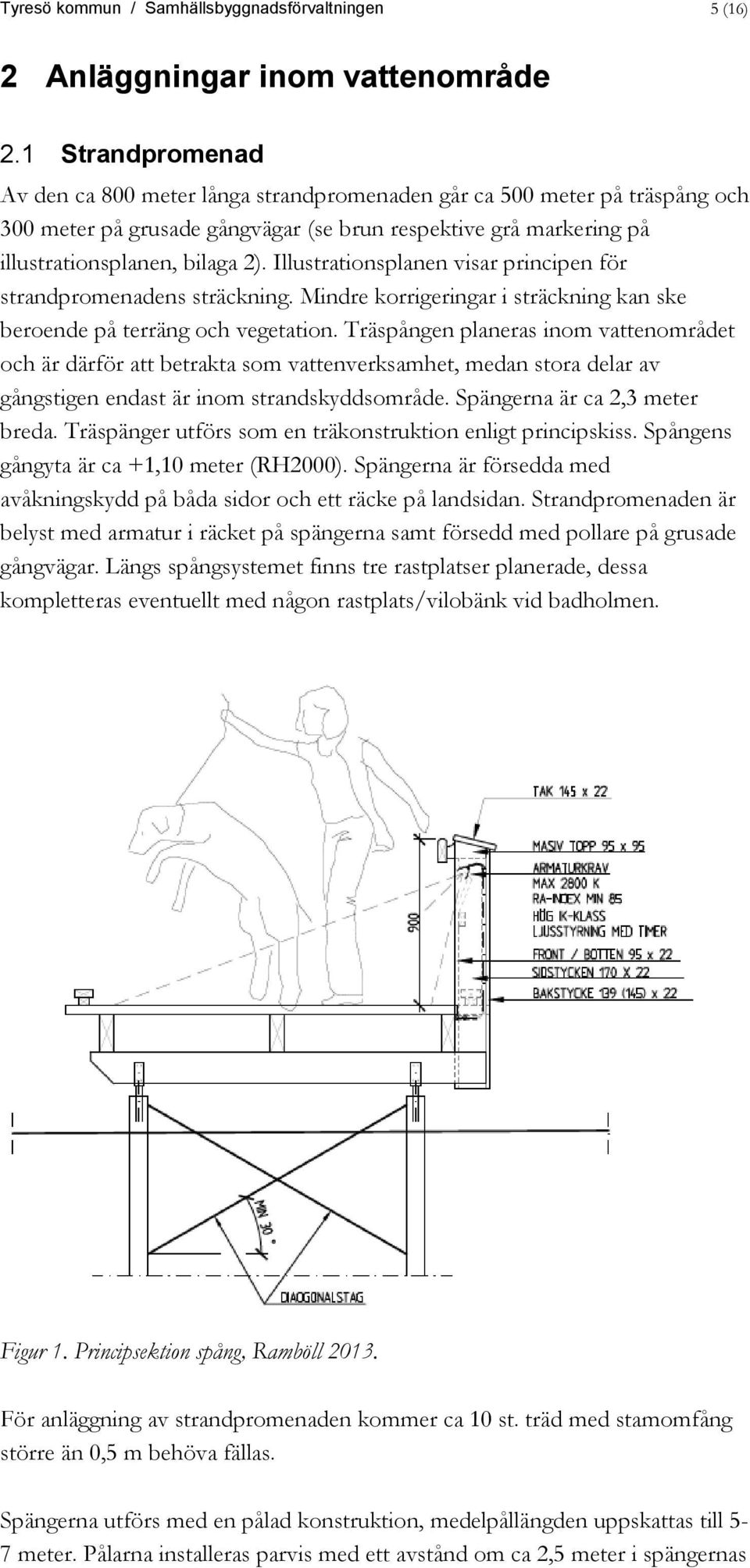

5 Tyresö kommun / Samhällsbyggnadsförvaltningen 5 (16) 2 Anläggningar inom vattenområde 2.1 Strandpromenad Av den ca 800 meter långa strandpromenaden går ca 500 meter på träspång och 300 meter på grusade gångvägar (se brun respektive grå markering på illustrationsplanen, bilaga 2). Illustrationsplanen visar principen för strandpromenadens sträckning. Mindre korrigeringar i sträckning kan ske beroende på terräng och vegetation. Träspången planeras inom vattenområdet och är därför att betrakta som vattenverksamhet, medan stora delar av gångstigen endast är inom strandskyddsområde. Spängerna är ca 2,3 meter breda. Träspänger utförs som en träkonstruktion enligt principskiss. Spångens gångyta är ca +1,10 meter (RH2000). Spängerna är försedda med avåkningskydd på båda sidor och ett räcke på landsidan. Strandpromenaden är belyst med armatur i räcket på spängerna samt försedd med pollare på grusade gångvägar. Längs spångsystemet finns tre rastplatser planerade, dessa kompletteras eventuellt med någon rastplats/vilobänk vid badholmen. Figur 1. Principsektion spång, Ramböll För anläggning av strandpromenaden kommer ca 10 st. träd med stamomfång större än 0,5 m behöva fällas. Spängerna utförs med en pålad konstruktion, medelpållängden uppskattas till 5-7 meter. Pålarna installeras parvis med ett avstånd om ca 2,5 meter i spängernas

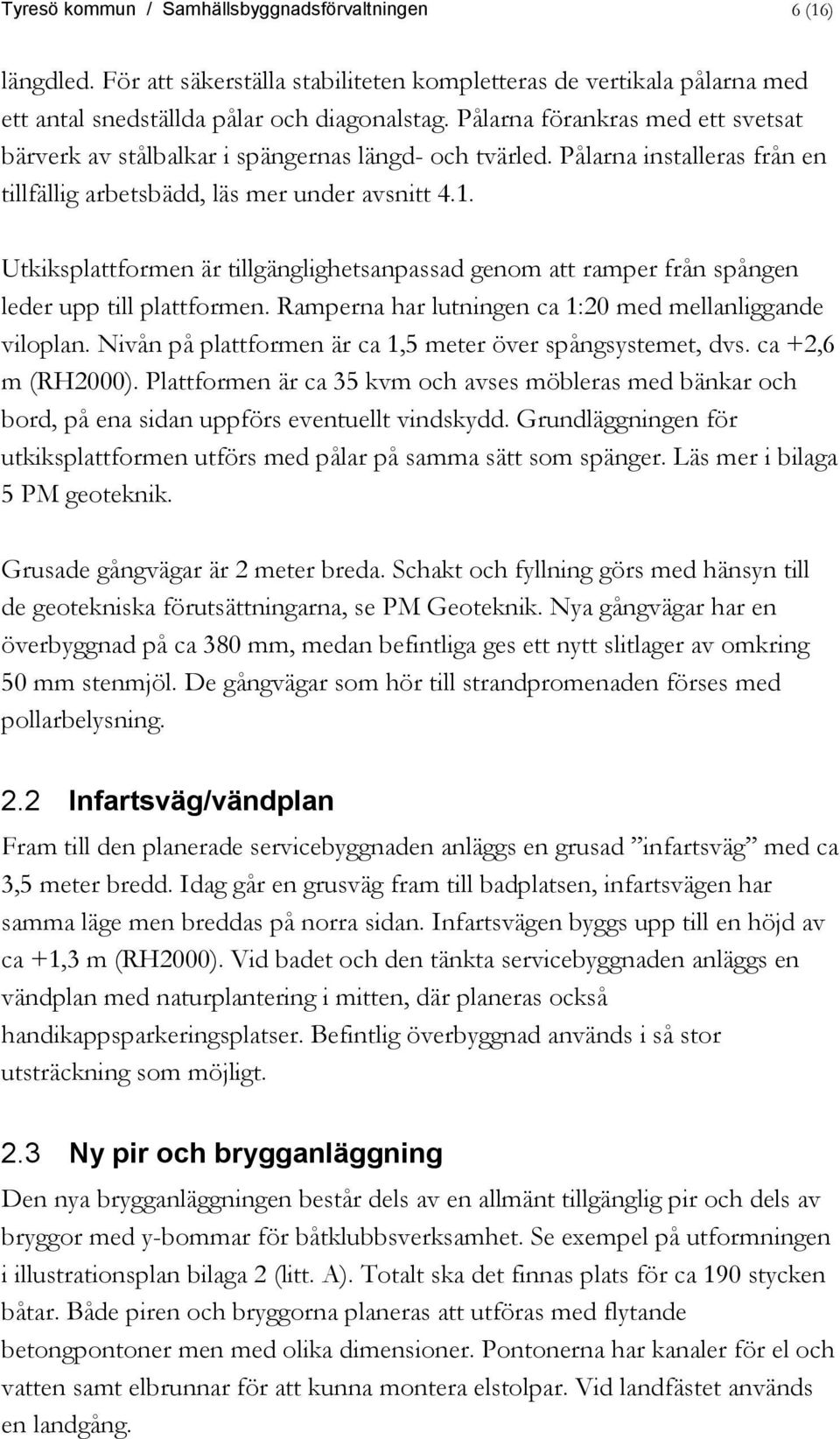

6 Tyresö kommun / Samhällsbyggnadsförvaltningen 6 (16) längdled. För att säkerställa stabiliteten kompletteras de vertikala pålarna med ett antal snedställda pålar och diagonalstag. Pålarna förankras med ett svetsat bärverk av stålbalkar i spängernas längd- och tvärled. Pålarna installeras från en tillfällig arbetsbädd, läs mer under avsnitt 4.1. Utkiksplattformen är tillgänglighetsanpassad genom att ramper från spången leder upp till plattformen. Ramperna har lutningen ca 1:20 med mellanliggande viloplan. Nivån på plattformen är ca 1,5 meter över spångsystemet, dvs. ca +2,6 m (RH2000). Plattformen är ca 35 kvm och avses möbleras med bänkar och bord, på ena sidan uppförs eventuellt vindskydd. Grundläggningen för utkiksplattformen utförs med pålar på samma sätt som spänger. Läs mer i bilaga 5 PM geoteknik. Grusade gångvägar är 2 meter breda. Schakt och fyllning görs med hänsyn till de geotekniska förutsättningarna, se PM Geoteknik. Nya gångvägar har en överbyggnad på ca 380 mm, medan befintliga ges ett nytt slitlager av omkring 50 mm stenmjöl. De gångvägar som hör till strandpromenaden förses med pollarbelysning. 2.2 Infartsväg/vändplan Fram till den planerade servicebyggnaden anläggs en grusad infartsväg med ca 3,5 meter bredd. Idag går en grusväg fram till badplatsen, infartsvägen har samma läge men breddas på norra sidan. Infartsvägen byggs upp till en höjd av ca +1,3 m (RH2000). Vid badet och den tänkta servicebyggnaden anläggs en vändplan med naturplantering i mitten, där planeras också handikappsparkeringsplatser. Befintlig överbyggnad används i så stor utsträckning som möjligt. 2.3 Ny pir och brygganläggning Den nya brygganläggningen består dels av en allmänt tillgänglig pir och dels av bryggor med y-bommar för båtklubbsverksamhet. Se exempel på utformningen i illustrationsplan bilaga 2 (litt. A). Totalt ska det finnas plats för ca 190 stycken båtar. Både piren och bryggorna planeras att utföras med flytande betongpontoner men med olika dimensioner. Pontonerna har kanaler för el och vatten samt elbrunnar för att kunna montera elstolpar. Vid landfästet används en landgång.

7 Tyresö kommun / Samhällsbyggnadsförvaltningen 7 (16) Figur 2. Exempelbild på betongpontoner Den allmänna piren utförs med pontoner av större dimension för att dämpa inkommande vågor, vilket förenklar besökares möjlighet att röra sig på pontonerna och minskar skaderisken på förtöjda fritidsbåtar. Pontonernas bredd är ca 4 m, flythöjden är ca 0,5 m och totalhöjden mellan 1-2 meter. Varje ponton är meter lång. Pontonerna kopplas ihop och bildar den ca 140 meter långa piren. Pontonerna förankras med betongankare samt kätting. Kättingen förankras till pontonen med förankringsbyglar. Betongankarna sänks försiktigt ner från båt för att få en begränsad grumling. Till varje ponton behövs fyra stycken betongankare. För hela nya brygganläggningen kommer således behövas ca 100 betongankare. Figur 3. Exempelbild på betongankare De tvärgående båtbryggorna utförs i betongpontoner med bredd om 2-4 meter, där den yttersta utförs med upp till 4 meters bredd för att bättre dämpa inkommande vågor. De inre bryggorna utförs med smalare bredd. Flythöjden för pontonerna är ca 0,5 meter och totalhöjden ca 1 meter. Varje ponton är mellan meter lång. Pontonerna kopplas samman där de två yttersta båtbryggorna blir totalt ca 100 meter långa och de två inre totalt ca 80 meter långa. På båtbryggorna monteras y-bommar för att avgränsa båtplatser. Båtbryggorna förankras på samma sätt som den allmänna piren genom betongankare och kätting.

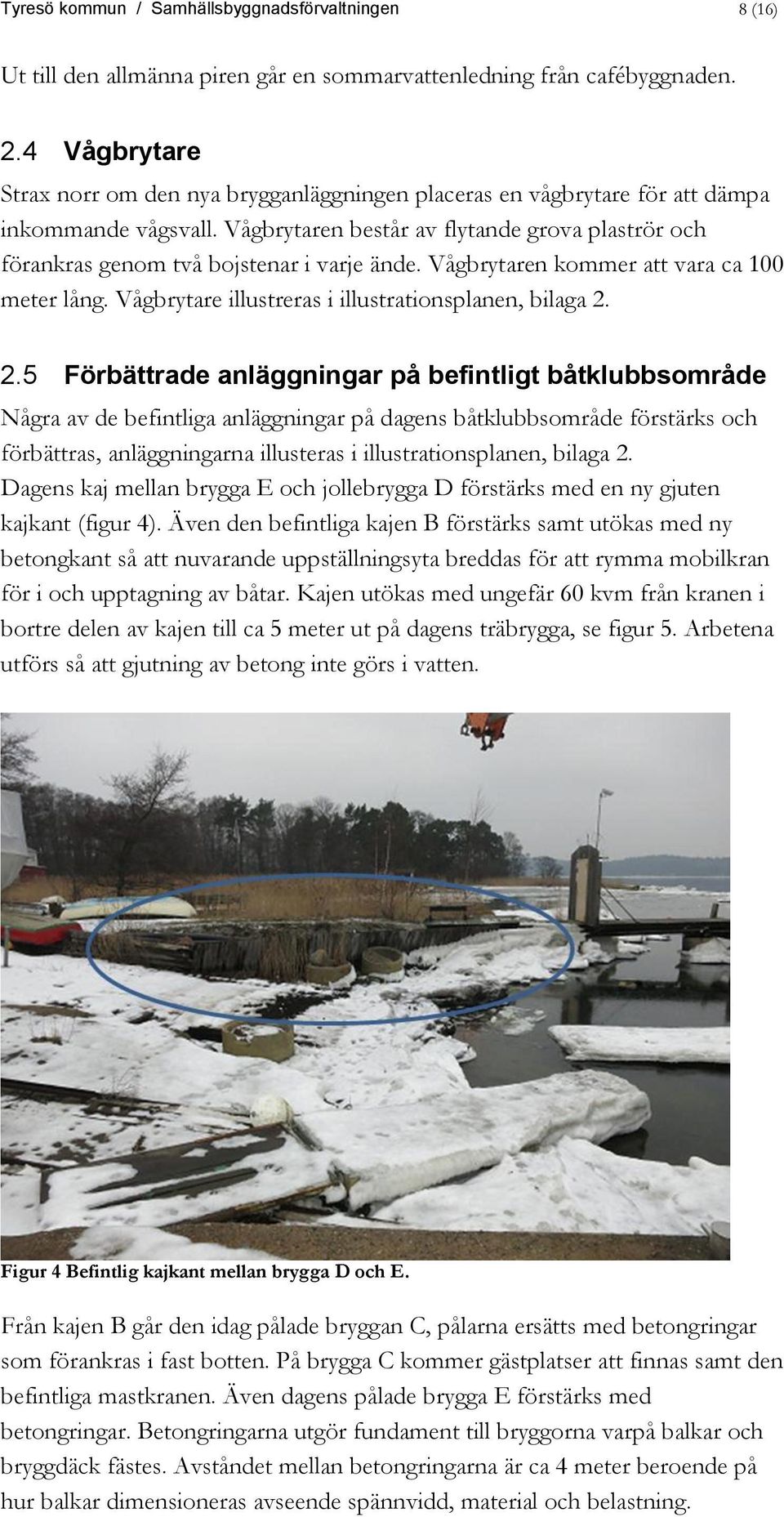

8 Tyresö kommun / Samhällsbyggnadsförvaltningen 8 (16) Ut till den allmänna piren går en sommarvattenledning från cafébyggnaden. 2.4 Vågbrytare Strax norr om den nya brygganläggningen placeras en vågbrytare för att dämpa inkommande vågsvall. Vågbrytaren består av flytande grova plaströr och förankras genom två bojstenar i varje ände. Vågbrytaren kommer att vara ca 100 meter lång. Vågbrytare illustreras i illustrationsplanen, bilaga Förbättrade anläggningar på befintligt båtklubbsområde Några av de befintliga anläggningar på dagens båtklubbsområde förstärks och förbättras, anläggningarna illusteras i illustrationsplanen, bilaga 2. Dagens kaj mellan brygga E och jollebrygga D förstärks med en ny gjuten kajkant (figur 4). Även den befintliga kajen B förstärks samt utökas med ny betongkant så att nuvarande uppställningsyta breddas för att rymma mobilkran för i och upptagning av båtar. Kajen utökas med ungefär 60 kvm från kranen i bortre delen av kajen till ca 5 meter ut på dagens träbrygga, se figur 5. Arbetena utförs så att gjutning av betong inte görs i vatten. Figur 4 Befintlig kajkant mellan brygga D och E. Från kajen B går den idag pålade bryggan C, pålarna ersätts med betongringar som förankras i fast botten. På brygga C kommer gästplatser att finnas samt den befintliga mastkranen. Även dagens pålade brygga E förstärks med betongringar. Betongringarna utgör fundament till bryggorna varpå balkar och bryggdäck fästes. Avståndet mellan betongringarna är ca 4 meter beroende på hur balkar dimensioneras avseende spännvidd, material och belastning.

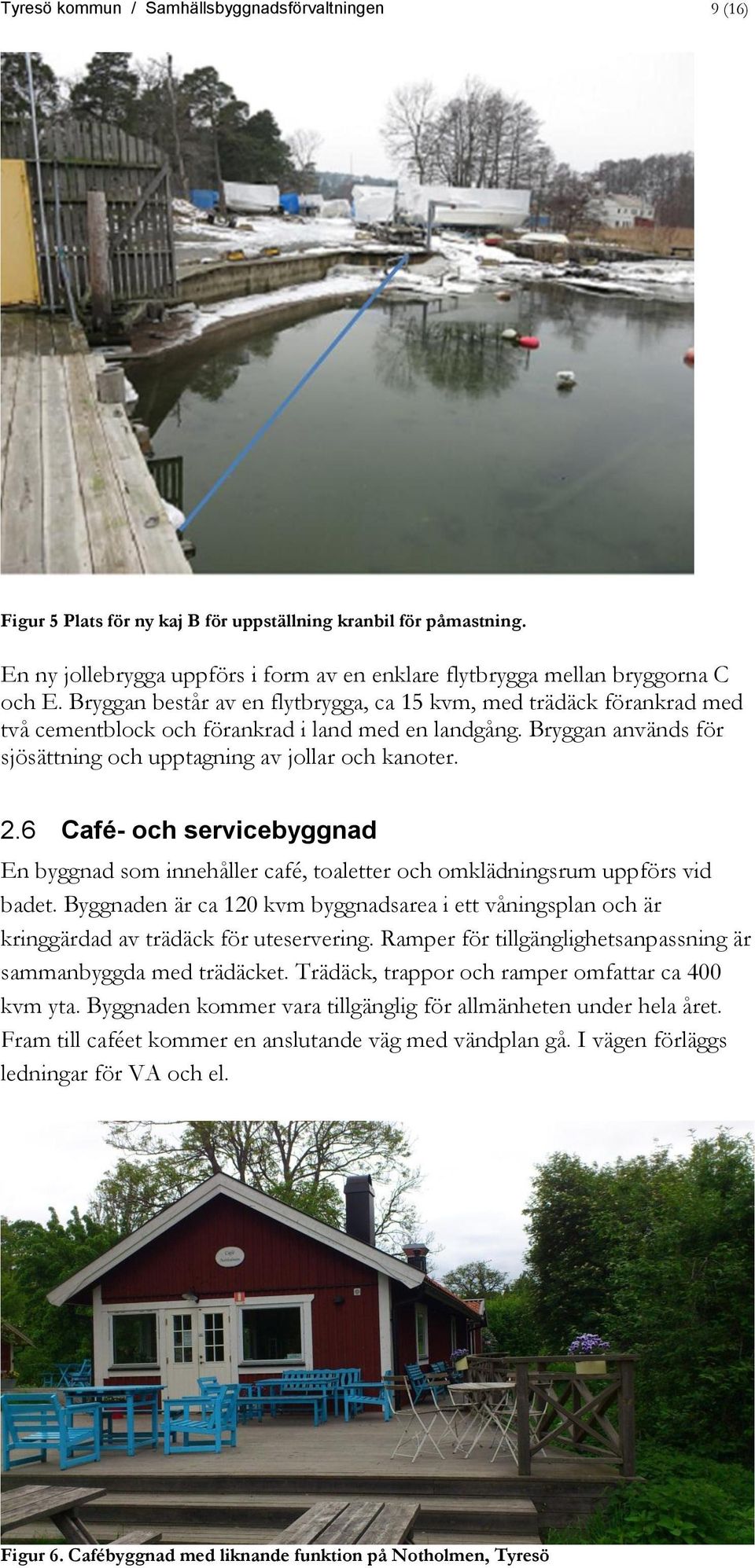

9 Tyresö kommun / Samhällsbyggnadsförvaltningen 9 (16) Figur 5 Plats för ny kaj B för uppställning kranbil för påmastning. En ny jollebrygga uppförs i form av en enklare flytbrygga mellan bryggorna C och E. Bryggan består av en flytbrygga, ca 15 kvm, med trädäck förankrad med två cementblock och förankrad i land med en landgång. Bryggan används för sjösättning och upptagning av jollar och kanoter. 2.6 Café- och servicebyggnad En byggnad som innehåller café, toaletter och omklädningsrum uppförs vid badet. Byggnaden är ca 120 kvm byggnadsarea i ett våningsplan och är kringgärdad av trädäck för uteservering. Ramper för tillgänglighetsanpassning är sammanbyggda med trädäcket. Trädäck, trappor och ramper omfattar ca 400 kvm yta. Byggnaden kommer vara tillgänglig för allmänheten under hela året. Fram till caféet kommer en anslutande väg med vändplan gå. I vägen förläggs ledningar för VA och el. Figur 6. Cafébyggnad med liknande funktion på Notholmen, Tyresö

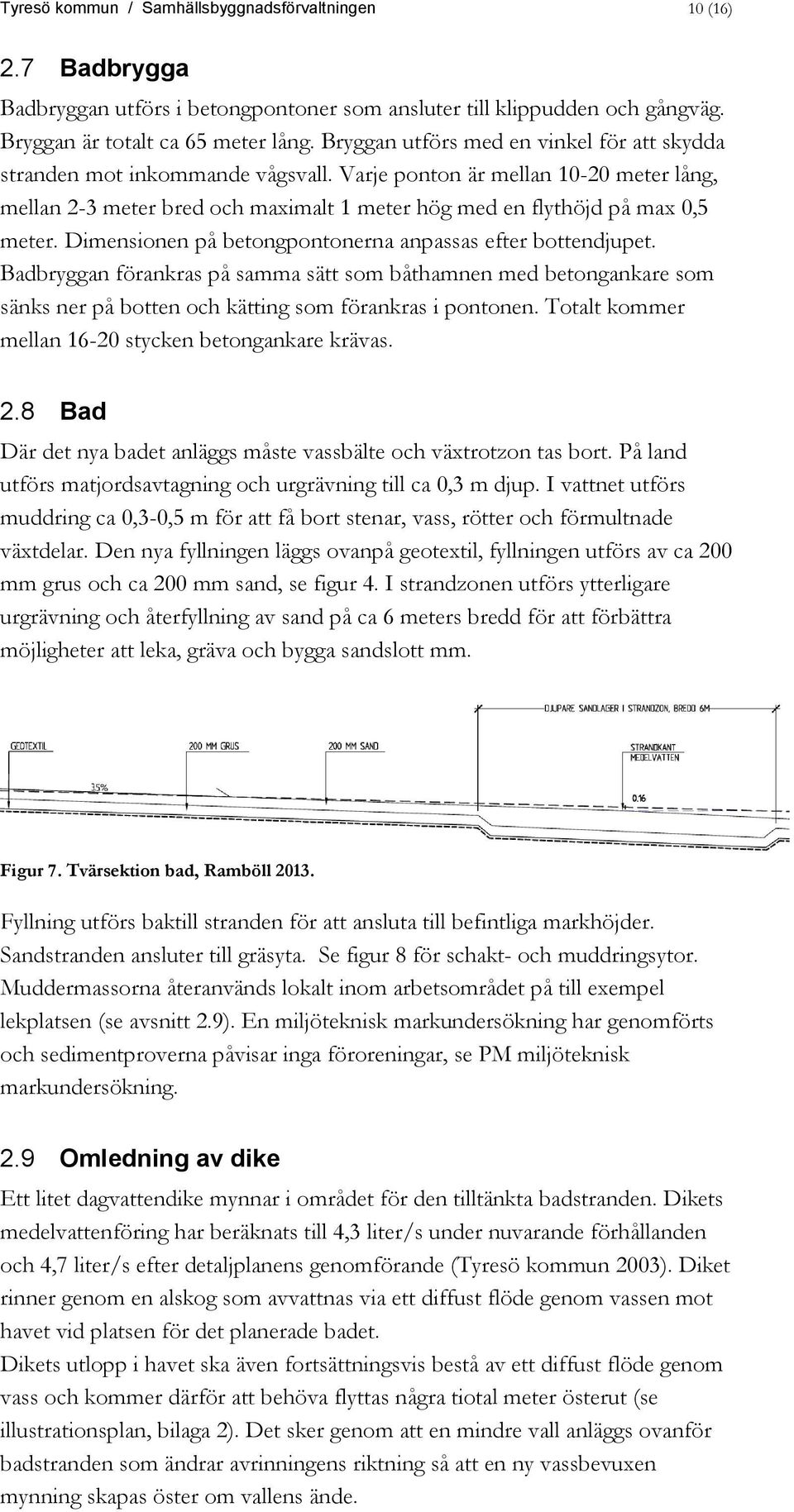

10 Tyresö kommun / Samhällsbyggnadsförvaltningen 10 (16) 2.7 Badbrygga Badbryggan utförs i betongpontoner som ansluter till klippudden och gångväg. Bryggan är totalt ca 65 meter lång. Bryggan utförs med en vinkel för att skydda stranden mot inkommande vågsvall. Varje ponton är mellan meter lång, mellan 2-3 meter bred och maximalt 1 meter hög med en flythöjd på max 0,5 meter. Dimensionen på betongpontonerna anpassas efter bottendjupet. Badbryggan förankras på samma sätt som båthamnen med betongankare som sänks ner på botten och kätting som förankras i pontonen. Totalt kommer mellan stycken betongankare krävas. 2.8 Bad Där det nya badet anläggs måste vassbälte och växtrotzon tas bort. På land utförs matjordsavtagning och urgrävning till ca 0,3 m djup. I vattnet utförs muddring ca 0,3-0,5 m för att få bort stenar, vass, rötter och förmultnade växtdelar. Den nya fyllningen läggs ovanpå geotextil, fyllningen utförs av ca 200 mm grus och ca 200 mm sand, se figur 4. I strandzonen utförs ytterligare urgrävning och återfyllning av sand på ca 6 meters bredd för att förbättra möjligheter att leka, gräva och bygga sandslott mm. Figur 7. Tvärsektion bad, Ramböll Fyllning utförs baktill stranden för att ansluta till befintliga markhöjder. Sandstranden ansluter till gräsyta. Se figur 8 för schakt- och muddringsytor. Muddermassorna återanvänds lokalt inom arbetsområdet på till exempel lekplatsen (se avsnitt 2.9). En miljöteknisk markundersökning har genomförts och sedimentproverna påvisar inga föroreningar, se PM miljöteknisk markundersökning. 2.9 Omledning av dike Ett litet dagvattendike mynnar i området för den tilltänkta badstranden. Dikets medelvattenföring har beräknats till 4,3 liter/s under nuvarande förhållanden och 4,7 liter/s efter detaljplanens genomförande (Tyresö kommun 2003). Diket rinner genom en alskog som avvattnas via ett diffust flöde genom vassen mot havet vid platsen för det planerade badet. Dikets utlopp i havet ska även fortsättningsvis bestå av ett diffust flöde genom vass och kommer därför att behöva flyttas några tiotal meter österut (se illustrationsplan, bilaga 2). Det sker genom att en mindre vall anläggs ovanför badstranden som ändrar avrinningens riktning så att en ny vassbevuxen mynning skapas öster om vallens ände.

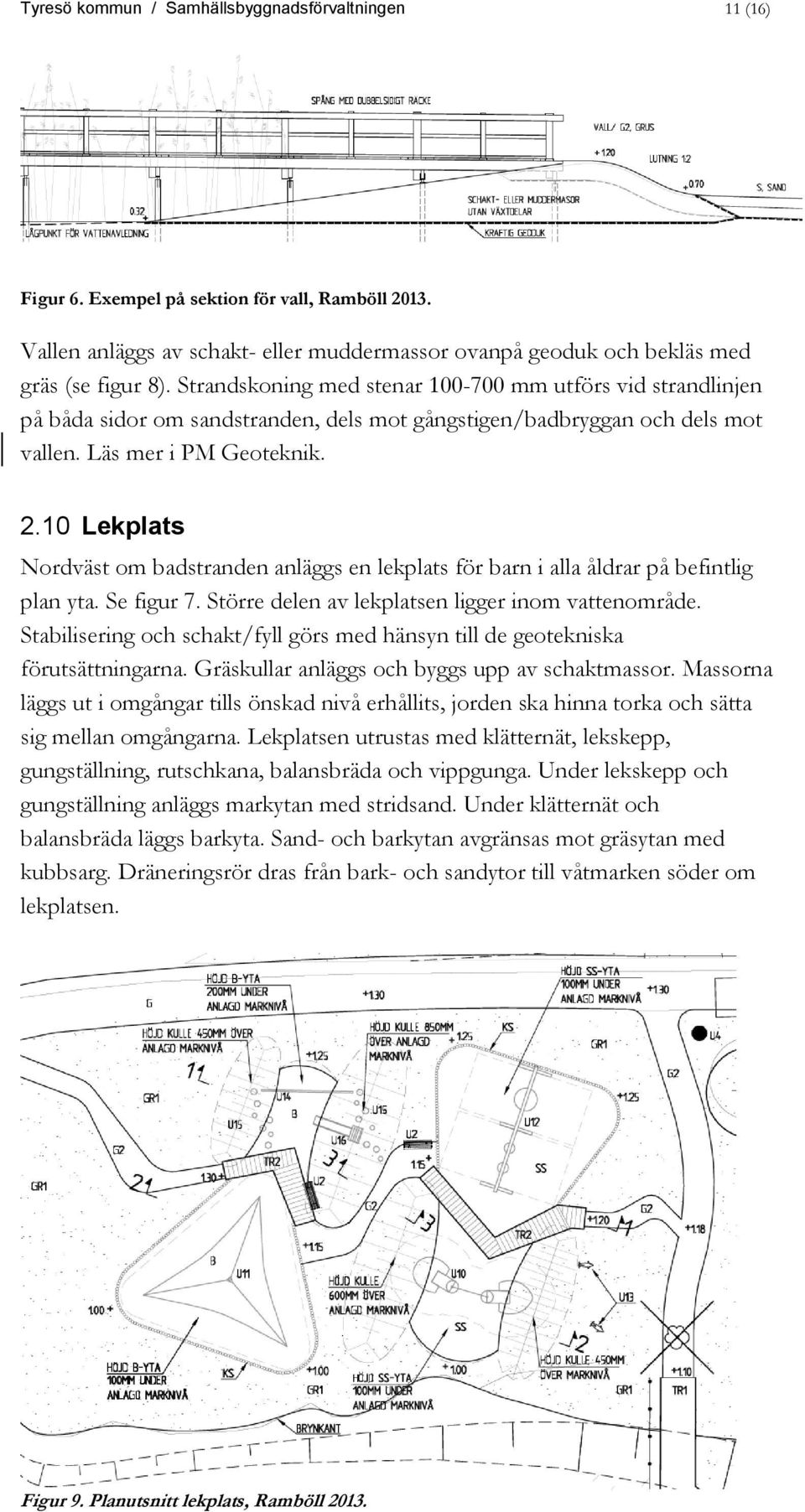

11 Tyresö kommun / Samhällsbyggnadsförvaltningen 11 (16) Figur 6. Exempel på sektion för vall, Ramböll Vallen anläggs av schakt- eller muddermassor ovanpå geoduk och bekläs med gräs (se figur 8). Strandskoning med stenar mm utförs vid strandlinjen på båda sidor om sandstranden, dels mot gångstigen/badbryggan och dels mot vallen. Läs mer i PM Geoteknik Lekplats Nordväst om badstranden anläggs en lekplats för barn i alla åldrar på befintlig plan yta. Se figur 7. Större delen av lekplatsen ligger inom vattenområde. Stabilisering och schakt/fyll görs med hänsyn till de geotekniska förutsättningarna. Gräskullar anläggs och byggs upp av schaktmassor. Massorna läggs ut i omgångar tills önskad nivå erhållits, jorden ska hinna torka och sätta sig mellan omgångarna. Lekplatsen utrustas med klätternät, lekskepp, gungställning, rutschkana, balansbräda och vippgunga. Under lekskepp och gungställning anläggs markytan med stridsand. Under klätternät och balansbräda läggs barkyta. Sand- och barkytan avgränsas mot gräsytan med kubbsarg. Dräneringsrör dras från bark- och sandytor till våtmarken söder om lekplatsen. Figur 9. Planutsnitt lekplats, Ramböll 2013.

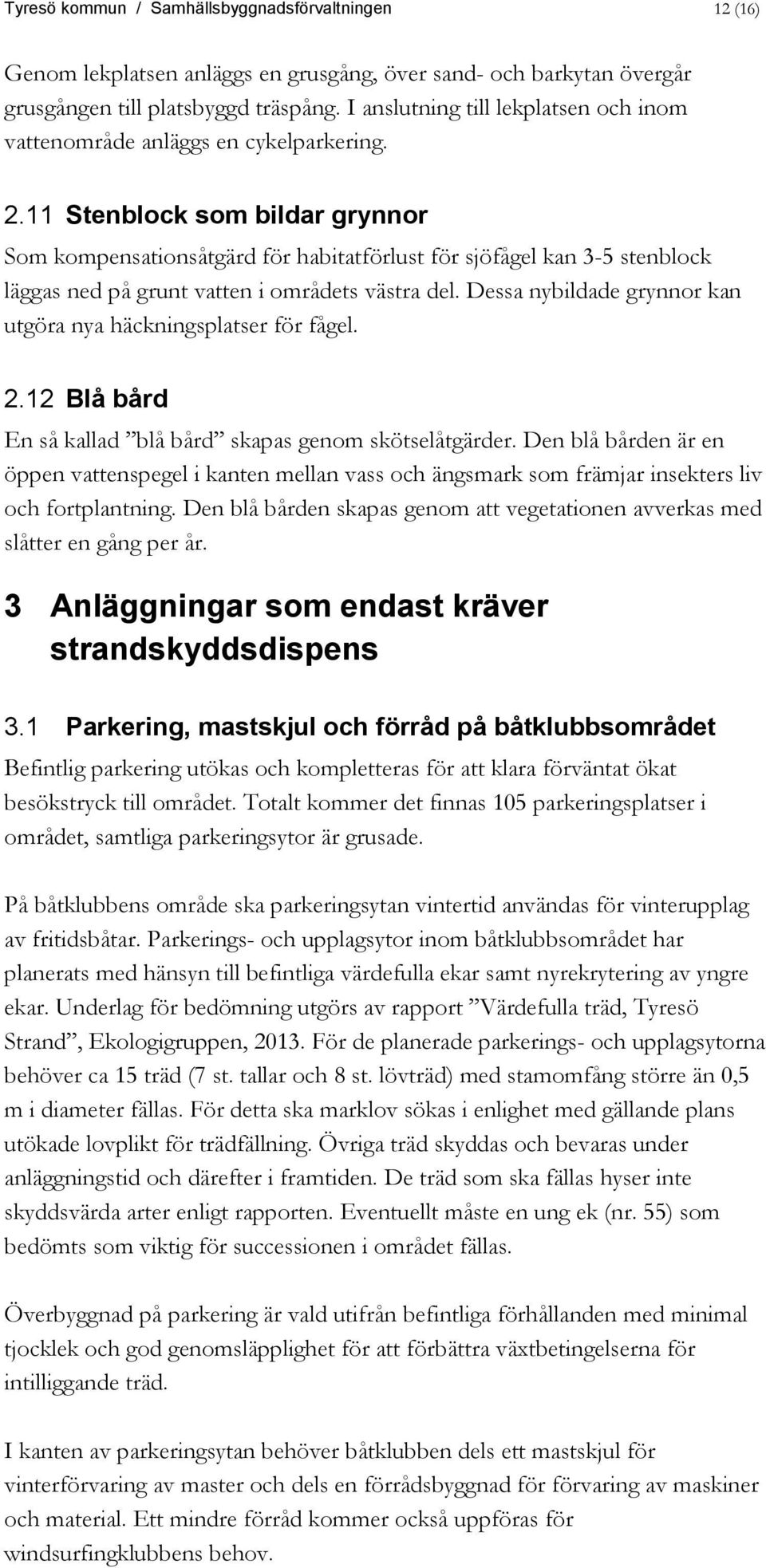

12 Tyresö kommun / Samhällsbyggnadsförvaltningen 12 (16) Genom lekplatsen anläggs en grusgång, över sand- och barkytan övergår grusgången till platsbyggd träspång. I anslutning till lekplatsen och inom vattenområde anläggs en cykelparkering Stenblock som bildar grynnor Som kompensationsåtgärd för habitatförlust för sjöfågel kan 3-5 stenblock läggas ned på grunt vatten i områdets västra del. Dessa nybildade grynnor kan utgöra nya häckningsplatser för fågel Blå bård En så kallad blå bård skapas genom skötselåtgärder. Den blå bården är en öppen vattenspegel i kanten mellan vass och ängsmark som främjar insekters liv och fortplantning. Den blå bården skapas genom att vegetationen avverkas med slåtter en gång per år. 3 Anläggningar som endast kräver strandskyddsdispens 3.1 Parkering, mastskjul och förråd på båtklubbsområdet Befintlig parkering utökas och kompletteras för att klara förväntat ökat besökstryck till området. Totalt kommer det finnas 105 parkeringsplatser i området, samtliga parkeringsytor är grusade. På båtklubbens område ska parkeringsytan vintertid användas för vinterupplag av fritidsbåtar. Parkerings- och upplagsytor inom båtklubbsområdet har planerats med hänsyn till befintliga värdefulla ekar samt nyrekrytering av yngre ekar. Underlag för bedömning utgörs av rapport Värdefulla träd, Tyresö Strand, Ekologigruppen, För de planerade parkerings- och upplagsytorna behöver ca 15 träd (7 st. tallar och 8 st. lövträd) med stamomfång större än 0,5 m i diameter fällas. För detta ska marklov sökas i enlighet med gällande plans utökade lovplikt för trädfällning. Övriga träd skyddas och bevaras under anläggningstid och därefter i framtiden. De träd som ska fällas hyser inte skyddsvärda arter enligt rapporten. Eventuellt måste en ung ek (nr. 55) som bedömts som viktig för successionen i området fällas. Överbyggnad på parkering är vald utifrån befintliga förhållanden med minimal tjocklek och god genomsläpplighet för att förbättra växtbetingelserna för intilliggande träd. I kanten av parkeringsytan behöver båtklubben dels ett mastskjul för vinterförvaring av master och dels en förrådsbyggnad för förvaring av maskiner och material. Ett mindre förråd kommer också uppföras för windsurfingklubbens behov.

13 Tyresö kommun / Samhällsbyggnadsförvaltningen 13 (16) 3.2 Delar av infartsväg till bad samt strandpromenad Delar av infartsvägen till badet samt ett kortare parti av den planerade strandpromenaden kommer gå inom strandskyddsområdet. På aktuell sträcka kommer strandpromenaden bestå av en grusgång, 2 m. bred. 3.3 Fotbollsplan Nuvarande fotbollsplan kombineras med både parkeringsyta och yta för fotbollsplan. Den nya fotbollsplanen kommer ha måtten 15 x 30 meter och förses med stängsel och mål. 4 Anordningar och arbeten under byggtiden 4.1 Arbetsbädd för spångkonstruktion och tillfällig arbetsväg Spängerna och dess pålar installeras från en tillfällig arbetsväg som läggs ut på marken efter det att vassröjning skett utmed de aktuella delsträckorna. Arbetsvägen består av stenkross som läggs på geotextilduk. Lastfördelning med stockmattor eller plåtar ska utföras för att minimera marktryck från maskiner. Arbetsvägen tas bort efter det att pålarna installerats i samband med svets av balkar och strävor. Arbetsvägen anläggs ovanpå geotextilduk så att allt material kan tas bort efter genomfört arbete vilket gör att det inte blir några permanenta spår i vassen. Lätta maskiner med lågt marktryck är att föredra både ur miljösynpunkt och av stabilitetsskäl. Pålarna för utkiksplattformen och bryggan installeras med samma arbetssätt, med eventuell komplettering av en flytande pråm. 4.2 Etableringsytor Fyllning av eventuella etableringsytor ska läggas på geotextil och avlägsnas så snart som möjligt för att minimera påverkan på den känsliga miljön. Eventuell uppställning av tillfälliga byggbodar sker utanför vattenområde och ej på områden med känslig natur, exempel på aktuell plats är befintlig parkering vid infart till bad och båtklubbsområde. 4.3 Länsar Skyddslänsar anläggs för att förhindra spridning av grumlat vatten bl.a. vid muddringsarbeten på det befintliga och det nya badet. Länsar kan också bli aktuella vid pålningsarbete för utkiksplattform. Länsarna placeras i arbetsområdets ytterkant. De tas bort när halten suspenderat material nått acceptabla nivåer eller när halten innanför länsarna är i nivå med halten utanför. Länsar kommer inte behövas vid nedläggning av betongfundament för bryggornas förankring då detta kan ske på ett kontrollerat sätt som inte

14 Tyresö kommun / Samhällsbyggnadsförvaltningen 14 (16) förorsakar grumling. Krav på rätt teknik för detta ska ställas vid upphandling av brygga. 4.4 Schaktning, fyllning, muddring Arbete i vatten utförs lämpligen med grävare från flytande pråm samt från strandlinjen. Skyddslänsar anläggs enligt ovan. Vid det befintliga badet återställs strandlinjen och man tar bort den sand som tillförts under åren. Ytor som berörs av muddring-, schakt- och fyllningsarbeten framgår av figur 10. Muddring kommer utföras på en yta omkring 6600 kvm. Mängden är svårbedömd men beräknas maximalt uppgå till ca 2000 m 3. Muddermassorna är tänkta att återanvändas lokalt inom arbetsområdet. Miljöteknisk markprovtagning har genomförts där sedimentprover analyserats både från det befintliga och det nya badet. Sanden på det befintliga badet bedöms som icke förorenad och kan därför återanvändas, läs mer i PM miljöteknisk markundersökning. 4.5 Arbetsperioder Pålningsarbetet utförs med fördel vintertid. Arbeten mellan 1 april 15 juni kommer att undvikas då detta är den känsligaste perioden för fisk, fågel, groddjur och de flesta andra djurarter.

15 Tyresö kommun / Samhällsbyggnadsförvaltningen 15 (16) Figur 7. Illustration över schakt- och fyllningsytor

16 Tyresö kommun / Samhällsbyggnadsförvaltningen 16 (16) 5 Bilagor Bilaga 5 PM Geoteknik Bilaga 6 PM Miljöteknisk markundersökning
