Maskindelar. Behållare. Plattform. Fläkt. Utmatning. Anslutning PTO Axel. Ställ. Kamera Drag. Markör. Bärrarm. Arbetsram. Monitor.

Transkript

1 Maskindelar Fläkt Anslutning PTO Axel Plattform Behållare Utmatning Ställ Markör Kamera Drag Bärrarm Arbetsram Monitor Efterharv Hjulram Ställ

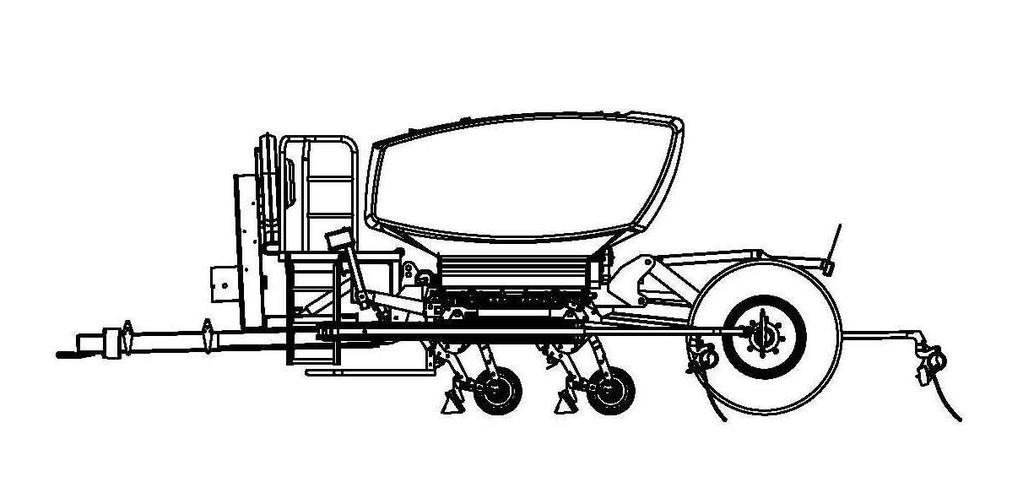

2 Principskiss Behållare Såenhet Bärhjul Arbetsram Bärrarm Plattform Hjulram Drag 3P fäste Kamera Radföljning Stråskiljar Ställ

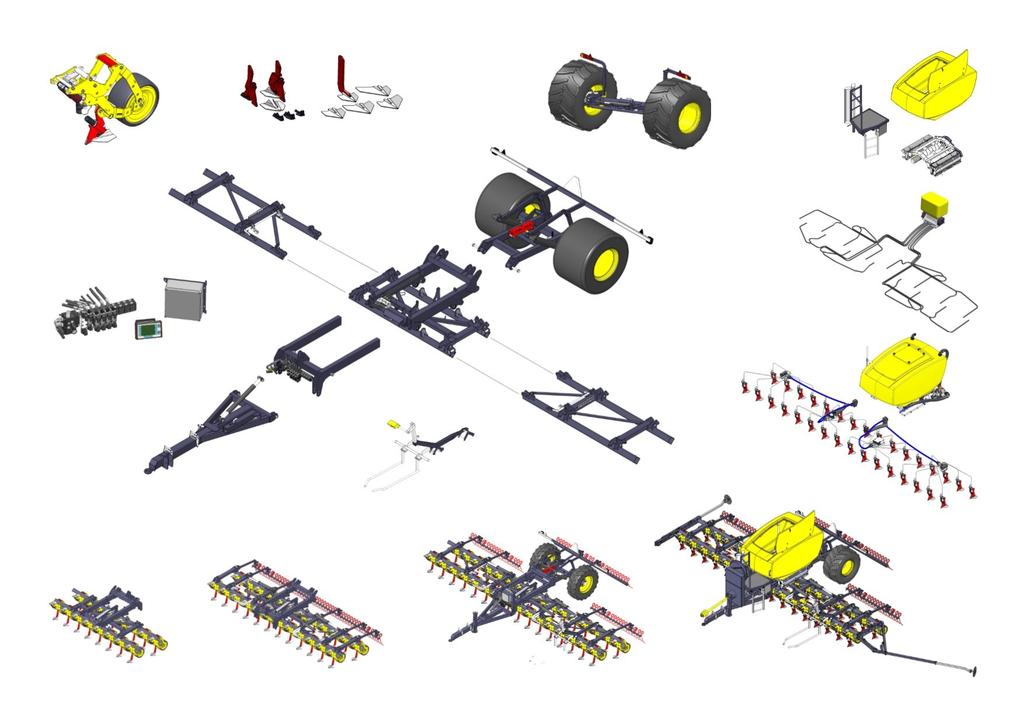

3 Principskiss Hydraulik Liquid (flytande gödning) Elektronik Ställ Såbillar och hackskär Bakaxel Fast Bakaxel Styrbar Såenhet C Frö Såenhet A Utsäde Buren maskin 4m. Hackning, mm. Buren maskin 6m. Hackning, mm. Bogserad maskin 8m. Bogserad maskin 8m.

4 Såbillar, hackskär, mm Ställ Ställ Slangkoppling Bill Slangkoppling Fröspridningsplåtar Flexibill C Radsådd utan skär Flexibill C Radsådd med skär Flexibill C Bandsådd med skär Flexibill CS Radsådd med skär S-TB -Q Hållare S-TB -Q Skär Flexibill C Sats Flexibill CS Sats (samma som

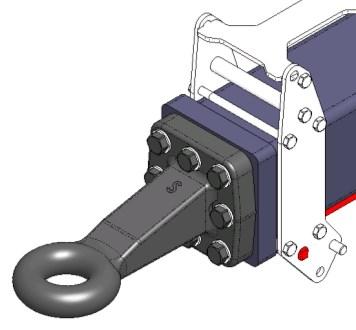

5 Maskin uppbyggnad och alternativ utrustning Bärram Grund Bärram Bogserad Hydraulik Grund LS Elektronik Grund Traktorsats Bakaxel Standard Cameleon har i detta utförande ett trepunktsfäste, maskinen monteras i traktorns trepunktsfäste fram eller bak. Denna modul läggs till Bärram Grund. Cameleon har i detta utförande ett drag för tillkoppling till traktorns hitchkrok och hjulram bak för att bära vikt samt för höjdreglering. Utrustning består av ett el-styrt hydraulblock som reglerar alla rörelser. Maskinen kopplas till traktorn med en tryckslang och en slang till retur. Utrustningen kräver att maskinen har Elektronik -grund. Hydraulblocket kan utrustas med LS, Maskinen styr då pumpen på traktorn och kallar på olja vid behov (kräver att traktorn har LS). Utrustning består av en datorenhet monterad på maskinen samt en monitor som placeras i traktorns hytt. Monitor är förbunden med datorenheten på maskinen och styr maskinens funktioner. Utrustningen kräver att maskinen har Hydraulik -grund. Består av elkontakt, monteras bak på traktor, kontakt behövs för anslutning av elektronik på Cameleon. Elkontakten är 6 polig och passar ihop med kontakt monterad på Cameleon. Bakaxel med fasta bärhjul dvs. bärhjul kan ej vridas. Det finns två typer av hjul till denna axel, breda hjul 650/45-22,5 och radodlingshjul 340/85. Radodlingshjulen är i grunden En maskin utrustad med bakaxel standard behöver ett tillkoppling system som klarar 3000kg. Vid leverans är maskinen utrustad med hitchöggla monterad på draget.

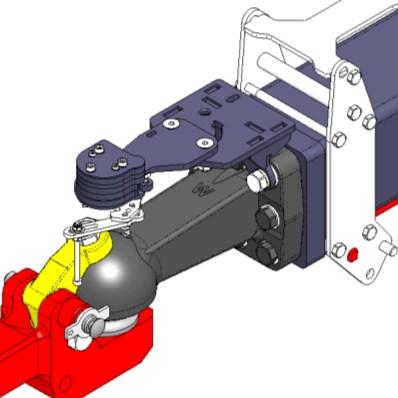

6 Bakaxel Styrbar I detta utförande är maskinens bakhjul styrbara, manuellt eller automatiskt. Vid automatisk drift styr maskinens bakhjul så att de följer traktorns bakhjul. Systemet är framför allt till för att bättre klara hackning i kurvor samt fält med sid lut men ger även stora fördelar vid ex. vändning på vänd teg. Vid vägtransport stängs systemet av och styrhjul låses mekaniskt. Det finns två typer av hjul till denna axel, breda bärhjul 800/45-26,5 och radodlingshjul 380/85R30. Radodlingshjulen är i grunden utformade för att ge en spårvidd på 1750 eller 2250mm (centrum till centrum på radodlingshjulen). Utrustningen kräver att maskinen har Elektronik - grund och Hydraulik -grund. Maskin med styrbar bakaxel är utrustad med en K80 kulhandske fram på draget. Kulkoppling på maskin och traktor anpassas för 3000kg i vertikal last. Kuldrag till traktor beställs från traktor leverantören, för att givararm på Cameleon ska få rätt position rekommenderas en kulkoppling

7 Radföljning uppbyggnad och alternativ utrustning Radföljning Grund Stråskiljare Bärhjul Utrustning för automatisk radföljning, ett hjälpmedel vid körning i uppkommen gröda. Består av hydraulcylinder, hydraul ventil för sidjustering och kamera för automatisk radföljning. Kameran är via maskinens dator kopplad till hydraulsystemet och justerar på detta vis maskinen i sidled. Utrustningen kräver att maskinen har Hydraulik grund och Elektronik -grund. Utrustning för radföljning i hög eller tjock gröda. Stråskiljarna för undan grödan från angränsande rader för att systemet ska kunna se och följa en rad. Radodlingshjul 340/85R24 Passar till Bakaxel Standard. Såenhet A uppbyggnad och alternativ utrustning Såenhet A Grund Såenhet A är utformad för sådd av småfröigt utsäde, spannmål, ärter, granulerad och pelleterad gödning, mm. Utrustning består av Behållare, Utmatning, Drivning till utmatning, Fläkt för transport av utsäde till såbillar, Plattform. Behållaren har en volym på ca 3000 liter. Utrustningen kräver att maskinen har Elektronik -grund. Kraftöverföringsaxel PTO Axel kan fås med olika splines, 6st alternativt 21st splines. Nivåvakt Delavstängning Autogiva Utrustning placerad i behållare. Används för att varna föraren vid låg nivå i behållaren, givaren kan justeras i höjdled. Utrustningen kräver att maskinen har Elektronik -grund. Utrustning stänger av såvalsar på en sida. Vid körning kan utmatningsvalsar på vänster eller höger halva stängas av. Utrustningen kräver att maskinen har Elektronik -grund. Utrustning för reglering av utsädesmängd. Maskin utrustad med Giva -Auto kräver normalt endast ett vridprov, därefter justerar systemet in mängden. Utrustning möjliggör även ändring av givan under körning. Reglerområde är från 50kg per ha och uppåt. Utrustningen kräver att maskinen har Elektronik -grund.

8 Såenhet A uppbyggnad och alternativ utrustning Körspår mitt Körspår sekvens Radavstånd Utrustning för att lägga spår vid varje drag, dessa kopplingar stänger av två såvalsar mitt bakom maskin, vid avstängning bildas ett körspår mitt i kördrag. Utrustningen kräver att maskinen har Elektronik -grund. Utrustning för att lägga spår i olika sekvenser, dessa kopplingar stänger av en såvals på vänster sida eller en såvals på höger sida. Vid avstängning bildas ett körspår mellan kördrag. Spårläggning kräver att markörerna är rätt ställda samt att körriktningen är mot det tidigare kördraget. Systemet stänger vid vissa sekvenser även mittbillar (spår 8m).Utrustningen kräver att maskinen har Spår- Mitt Utrustning som stänger hälften av såvalsar på maskin. Vid avstängning bildas ett bredare radavstånd, ex. om ställ är placerade med 250mm mellanrum kan växling mellan radavstånd 250mm och 500mm göras. Utrustningen kräver att maskinen har Spår -Mitt, Spår Sekvens. Om växling önskas göras ifrån driftmeny under körning krävs även Giva Auto. Såenhet C uppbyggnad och alternativ utrustning Såenhet C Frö Nivåvakt Autogiva Såenhet C är utformad för sådd av småfröigt utsäde. Utrustning består av Behållare, Utmatning, Drivning till utmatning. Luft tas från fläkten tillhörande såenhet A. Utrustningen kräver att maskinen har Såenhet A alternativt separat fläkt. Utrustning placerad i behållare. Används för att varna föraren vid låg nivå i behållaren. Utrustningen kräver att maskinen har Elektronik -grund. Utrustning för reglering av utsädesmängd. Maskin utrustad med Giva -Auto kräver normalt endast ett vridprov, därefter justerar systemet in mängden. Utrustningen kräver att maskinen har Elektronik -grund.

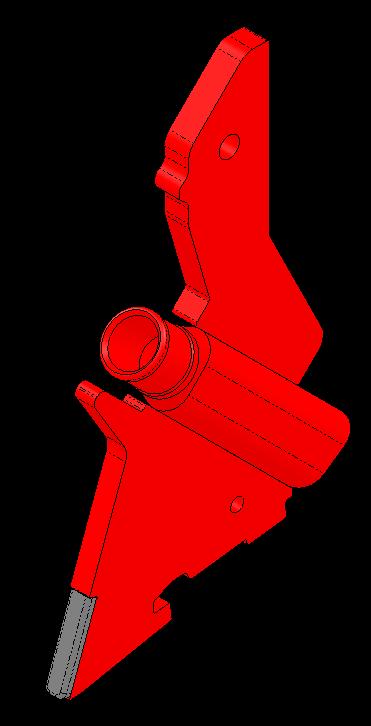

9 Såbillar, hackskär, mm Ställ Slangkoppling Utrustningen används ihop med Bill Slangkoppling. Ställ Slangkoppling är monterad i framarm på ställ. Med denna utrustning blir demontering av såbillar snabbare samt att såslangar från utmatningen får ett fäste i yttre änden som förhindrar att de hänger löst när såbillen ej är monterad. Bill Slangkoppling Utrustningen används ihop med Ställ Slangkoppling. Bill Slangkoppling är monterad i överända på såbillens slang. Med denna utrustning blir demontering av såbillar snabbare. Denna del ingår i sats Flexibill C Nr och sats Flexibill CS Nr Fröspridningsplåtar Utrustning bestående av två delar. Delarna monteras i slangfäste på ställ och bred sprider frö vid ex. vall insådd. Utrustningen kräver att maskinen har Slangkopplingar på Ställen. Såbillar Flexibill C Sats (Nr ) Flexibill CS Sats (Nr ) S-TB -Q Hållare S-TB -Q Skär Bill av olika typer, se beskrivning av Flexibill C och CS, används både vid sådd och hackning. Andra arbeten är exempelvis harvning, gödningsmyllning, ogräsharvning, skorpbrytning, insådd, mm. Såbill med integrerat skär och ett intag för utsäde. Systemet är snabbt omställbart mellan olika typer av utförande genom att både skär och hållare är fastsatta med samma låsstift, demontering och montering görs enkelt med en hammare. I satsen ingår 3 hållare som ger olika typer av körningar, radsådd utan skär, radsådd med skär, bandsådd, hackning samt kombinationskörningar exempelvis myllning av gödning och skorpbrytning eller radhackning och insådd, mm. Såbill med integrerat skär och ett intag för utsäde samt ett intag för små fröigt utsäde. Denna bill behöver två utmatningar en för utsäde och en för små fröigt utsäde. Har samma möjligheter som flexibill C men kan även utföra samtidig insådd av små fröigt utsäde i samma rad som skyddsgrödan, sådjupen är separerade och det småfröiga utsädet placeras grundare än skyddsgrödans utsäde. Det småfröiga utsädet kan även bred spridas. Hållare för Q hackskär, system Q är framtaget för snabba skärbyten och kräver endast en hammare vid demontering och montering av Q skär. S-TB Q Skär är av typen gåsfot men utformade för att minimera jordsprut. De finns i olika bredder och både som centrerade mot skärhållare och med offset, offset används exempelvis för att få en snabb omställning mellan olika radavstånd. Centrade typer: S-TB Q 140 Skär (bredd = 140mm) S-TB Q 180 Skär (bredd = 180mm) S-TB Q 250 Skär (bredd = 250mm) S-TB Q 280 Skär (bredd = 280mm) Offset typer: S-TB Q 230V Skär (bredd vänster = 140mm, bredd höger = 90mm) S-TB Q 230H Skär (bredd höger = 140mm, bredd vänster = 90mm)

10 Tekniska data Cameleon 4-meter Buren 6-meter Bogsera d 8-meter Bogsera d 8-meter Bogserad med styrbar axel Transportbredd 4m 3,8m 3,8m 3,8m Transporthöjd utan markörer 2,9m 3,9m 3,9m Transporthöjd med markörer 3,3m 4,3m 4,3m Maskinvikt Gäller bogserad maskin med efterharv. Maskinvikt Inkluderar bogserad maskin med efterharv, såenhet, markörer. (tom behållare på maskin) Vikt på traktorns hitchkrok/kuldrag. Gäller bogserad maskin med efterharv, såenhet, markörer. (tom behållare på maskin) 2200kg 3900kg 4800kg 1600kg 4300kg 5200kg 1900kg 4600kg 5500kg 1900kg Vikter och mått är beroende på hur maskinen är utrustad. Vissa utförande av Cameleon har behållare monterad. Viktöverföring till traktorn är i sådana fall beroende av typ av vara, mängd, i vissa fall kan viktöverföringen uppgå till ca 3000kg GOTHIA REDSKAP AB Tägneby Fornåsa Sweden Tel: +46 (0) Mail: gothia@gothiaredskap.se
