1 SLU FältForsk Global Insitute & Agricultural University Internet Hub (IAU) Försökssåmaskiner utveckling nya alternativ Flexi-seeder konceptet Försöksmaskiner för sådd, gödsling (i viss mån sprutning, vätskeapplicering, jordbearbetning, hackning): 1. Utförs i standard-moduler som är flyttbara och ger stor frihet för användaren 2. Beställs som byggsatser som kompletteras av slutkunden enligt IKEAmodell 3. Använder jordbruks-maskindelar. Komponenter som är unika för fältförsök specialtillverkas 4. Tillverkas betydligt billigare och bli mer anpassningsbara än skräddarsydda, färdiga maskiner 5. Utvecklade för, och byggda av, personer med praktisk erfarenhet av växtförädling och jordbruksforskning 6. Många komponenter fungerar också som uppgraderingar/reservdelar, färdiga att använda, till många äldre försökssåmaskiner. Utmärkt för att förbättra äldre maskiner till låg kostnad 7. Goda möjligheter för att anpassa maskiner för ekologisk odling, småjordbruk, vinodling etc. Medeltunga såmaskiner som passar såväl till välharvade såbäddar som till lättare direktsådd. Tyngre maskiner kan användas för direktsådd under svårare förhållanden i lera, stenig mark etc. 8. Rabatter vid större order leverans som reservdelar / påbyggnadsmoduler. Bra support genom flexiseeder-programmet Mer information vänligen kontakta: John Stevens, S&N International Ltd, New Zealand & Coordinator of IAU E-post: stevensj@ihug.co.nz Torbjörn Leuchovius, SLU FältForsk, Sweden, Chairman of IAU E-post: Torbjorn.Leuchovius@vpe.slu.se Tel:

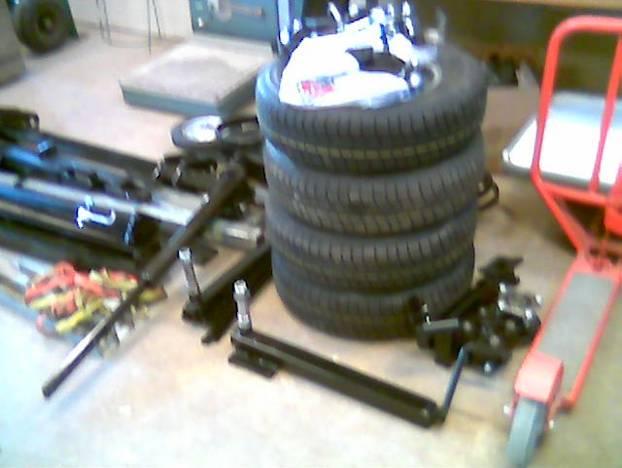

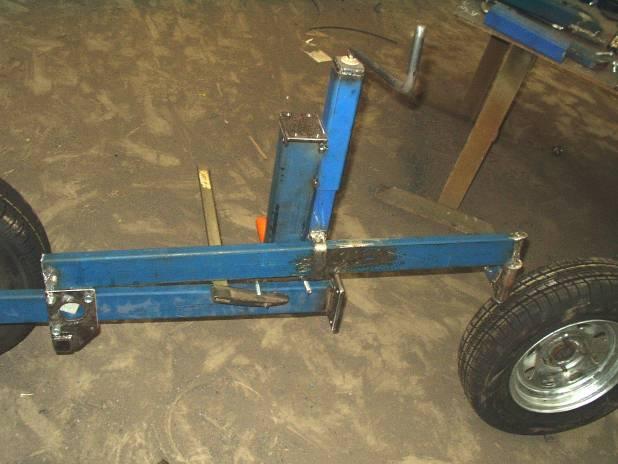

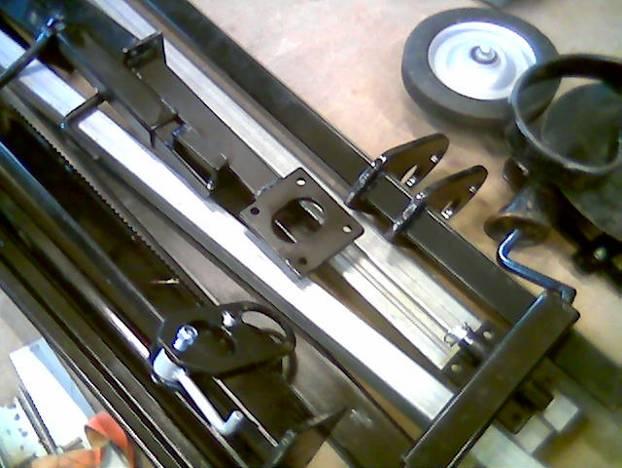

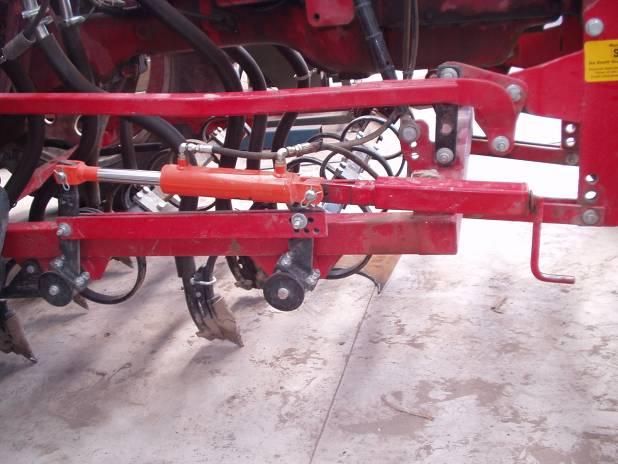

2 A. Flexi-ramen Ställbar rambredd Snap-on- billaxlar (harvaxlar, standard alt 40x40 mm) Ram- och/eller pivot-hjul (för bak, front, mittmontage) Traktorgaffel för utsädesdelen (över såram, bild nedan) Höjd bakända för frigång för såbillar Billaxlar kan roteras hydrauliskt om delburet/bogserat Traktorgaffel Bogserad/delburen ram Flexiram byggsats, ramar/axlar Flexiram byggsats, hjul Bakre pivothjul (byggsats) Centralinställning axel-vinkel

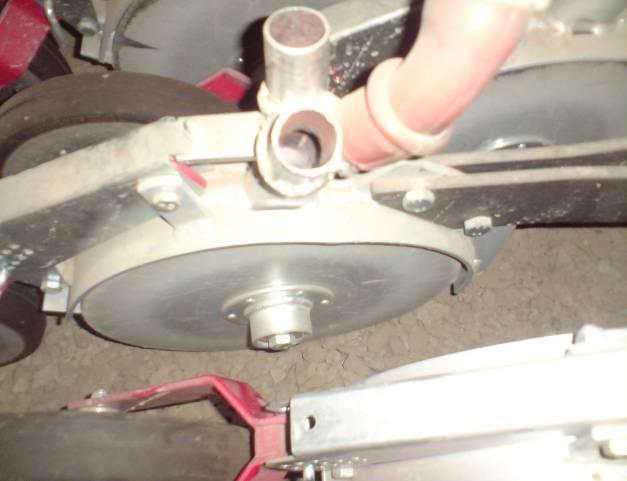

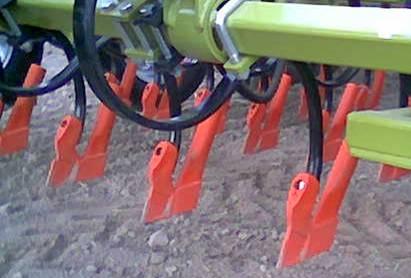

3 B. Så- och gödselbillar Montering på harvaxlar, standard alt. 40x40 mm Raka, gödsel, släp, enkeldisk (raka/skålade), dubbeldisk I första hand för lufttransport, 1 alt. 2 sårör InoTec enkeldisk Kongskilde DR dubbeldisk Nordsten gödselbill, rak såbill Nordsten tandad, rak enkeldisk

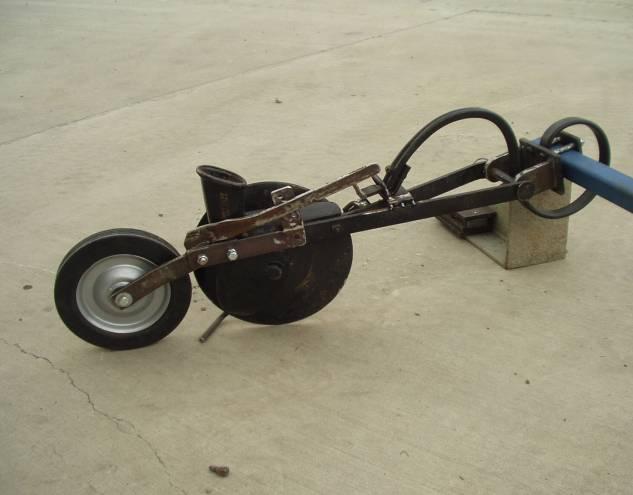

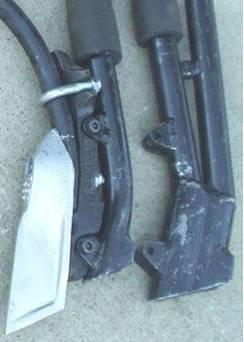

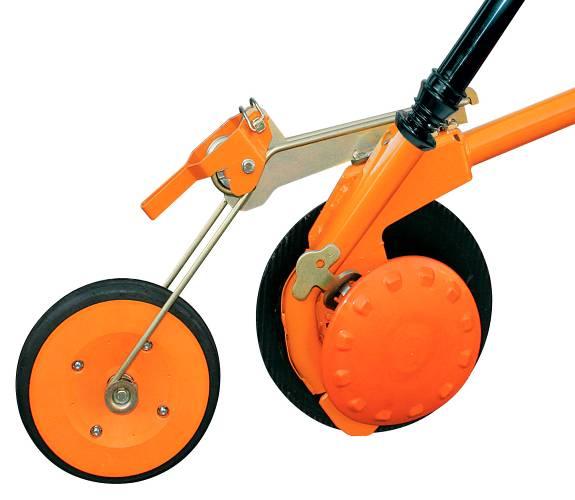

4 Amazone RoTec enkeldisk ConnerShea tyngre enkeldisk Taege knivbill (äldre modell för sådd) Gödselbill S&N,1 alt. 2 rör

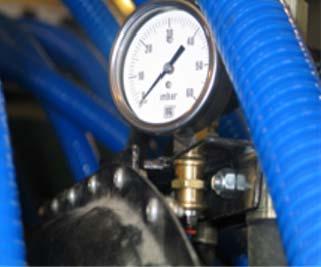

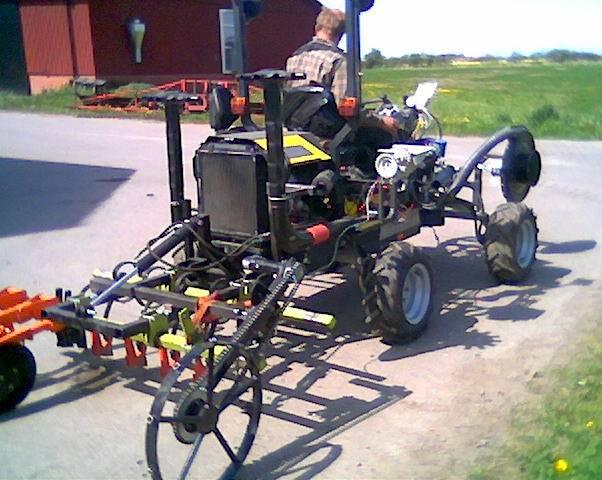

5 C. Luftsystemet (även mek. fördelare finns) Betjänar som standard 2 x 16 rader (fördelarhuvud kan bytas) Endast en rörlig del, luftfläkten Frihet att placera portionerare, cellhjul etc. Frihet att justera arbetsbredd, radavstånd etc. Kombisådd och dubbelsådd med samma system Smallaire luftfläkt. Tryckmätare ( Smallaire, fördelare, injektor Luftsystem monterat på MacTrac (landhjulet för stegmotordrift är numera lättare hjulet på bilden avsedd för kedjedrift eller kombinerad stegmotor/kedjedrift)

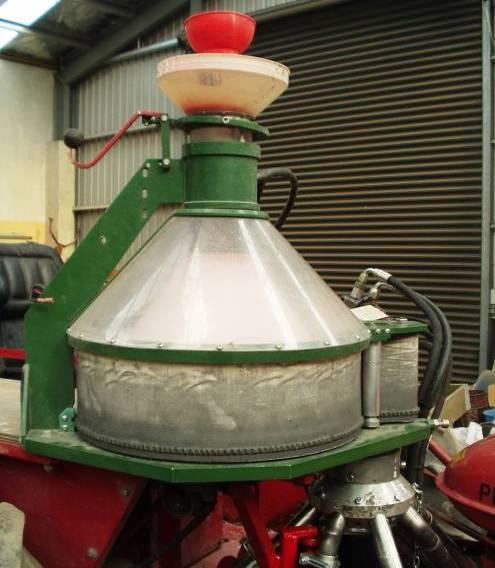

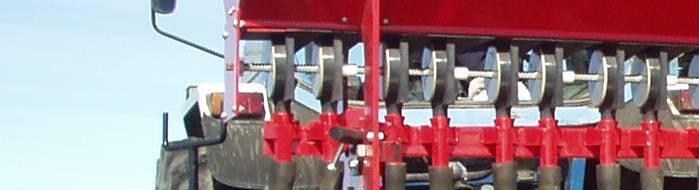

6 D. Utsädessystem Normal Oyjord kon, 320, 400 mm, förhöjda lameller Belted cone, 400 mm Cellhjul, Mistral/Accord, Amazone Fluted feeders, foam feeders (vanlig sålåda) Kan drivas med stegmotormodul + landhjul S&N normal-kon, elnedsläpp, 320 eller 400 mm diameter Belted cone, nytillverkas av S&N i polerad aluminium 400 mm Amazone cellhjul, utbytbara cellhjuls-insatser Mistral/Accord cellhjul för gödsling, drivs av stegmotor (MacTrac) Foam feeders (Thian) får sådd från småfröer till majs/ärter/bönor

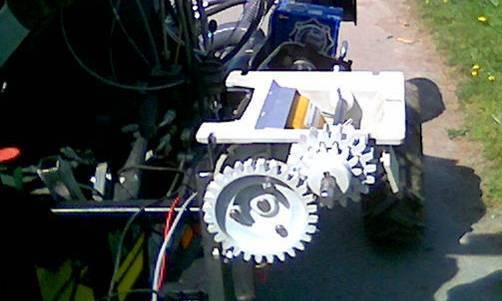

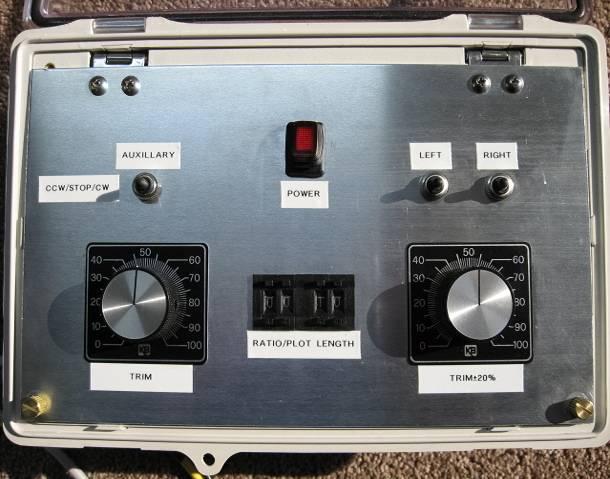

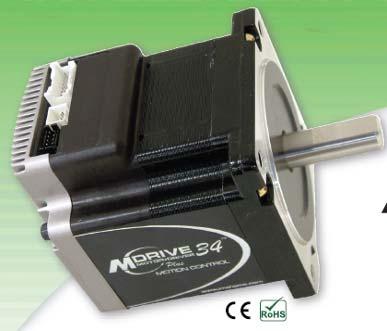

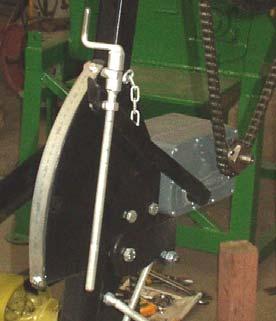

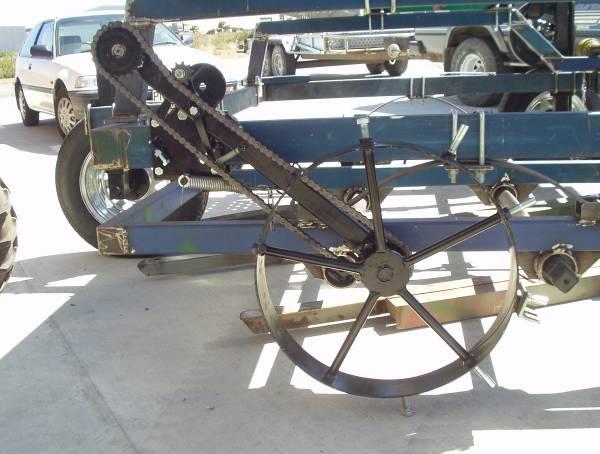

7 E. Drivlina Stegmotorsystem med landhjul Mekanisk drivning, land- eller jockeyhjul Variator/växellåda Landhjul (kedjedrift), smäckrare vid stegmotordrift/pulsgivare ZeroMax variator (lev. med stor bågskala för exakt inställning) Stegmotor, pulsgivare (IMS), Vinkelväxel (Brooks) 7.5:1, 15:1 Kontrollbox, numera för upp till 3 stegmotor-drivningar

8 Priser i december 2008 angivet i Euro exkl. moms Komponenter från Nya Zeeland: frakt ca 5% på priset, tillkommer 1. Normal brons/mässing Oyjord 400 mm kon, komplett med elektriskt nedsläpp: EUR (horisontell-hållning kostar extra, vid körning i skarp lutning > 15 grader, efterfrågas inte så ofta i Sverige?) 2. Belted cone 400 mm, aluminium (polerad yta): EUR (horisontell-hållning extra, vid körning i skarp lutning > 15 grader, efterfrågas inte så ofta i Sverige) 3. Luftsystem med hydrauldriven fläkt, 2 fördelare för 14/7 billar, slangar (utom till såbillarna), tvåvägsfördelare, 2 injektorer EUR (i Sverige tillkommer såslang till billarna, t.ex. Väderstad 32 mm ca EUR 350 per 50 meter rulle) 4. Land-hjul för stegmotordrivning - bultas på såram: EUR 400 (alternativt landhjul eller jockey-hjul för mekanisk drift) 5. Steg-motor drivssystem, komplett med pulsgivare, kontrollbox, 12/24 V omvandlare, 2 stegmotorer, 2 vinkelväxlar (vid koner, utmatare): EUR S-pinnar med knivbill och dubbla såslanganslutningar: EUR 100/bill, totalt EUR 700 for 7 gödselbillar 7. Sits, god kvalitet, ca EUR 175 för passagerare/operatör av utsädessystemet (kan även tillhandahållas av t.ex. Mapro/MacTrac) 8. Flexiram, byggsats: EUR beroende på hur mycket komponenter som skall ingå 9. Såbillar inkl. infästningar på såramen (t.ex. infästning på typ harvaxlar). Kongskilde DR (dubbel) EUR 300/bill, Nordsten rak tandad skivbill EUR 300/bill, Amazone RoTec skålad enkel skivbill EUR 350/bill, S&N/ConnerShea skålad enkel tyngre skivbill EUR 350/bill, Nordsten rak EUR 125/bill. Samtliga skivbillar inkl. ställbar tryckrulle.
