Teknisk beskrivning av Matest M1 & M2 motordrivna öppningsbara terrasstak och Zephyr vindskyddsväggar M2. motordrivna öppningsbara terrasstak

Transkript

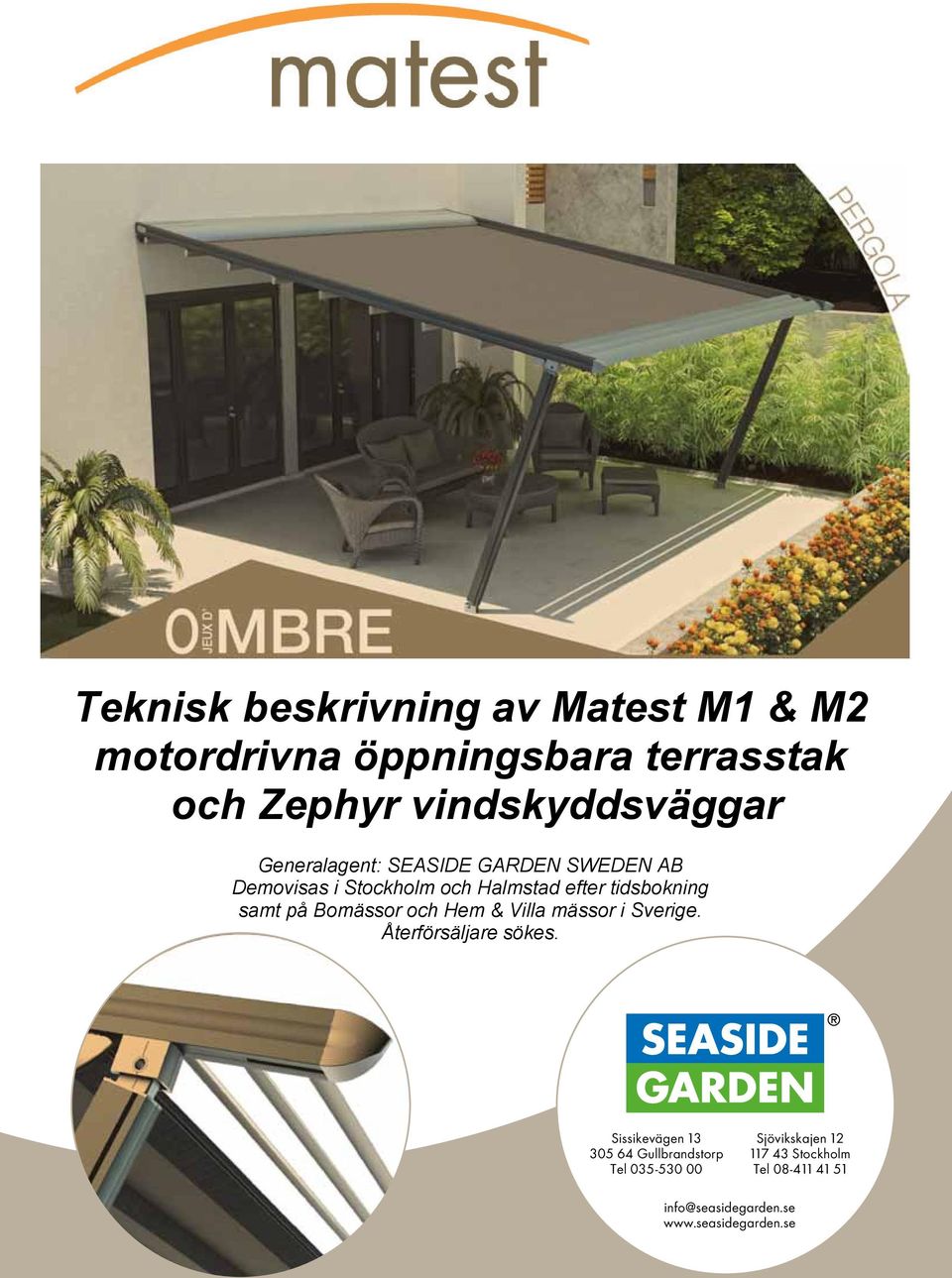

1 Teknisk beskrivning av Matest M1 & M2 motordrivna öppningsbara terrasstak Teknisk Teknisk beskrivning av av Matest Matest M1 M1 && M2 och Zephyr vindskyddsväggar M2 motordrivna öppningsbara terrasstak Generalagent: SEASIDE GARDEN SWEDEN AB och och Demovisas Zephyr Zephyr i Stockholm vindskyddsväggar och Halmstad efter tidsbokning samt på Bomässor och Hem & Villa mässor i Sverige. Generalagent: SEASIDE Generalagent: Återförsäljare GARDEN SEASIDE GARDEN sökes. SWEDEN AB SWEDEN AB Demovisas i Stockholm och Halmstad efter tidsbokning Demovisas i Stockholm och Halmstad efter tidsbokning samt på Bomässor och Hem & Villa mässor i Sverige. samt på Bomässor och Hem & Villa mässor i Sverige. Återförsäljare sökes. Återförsäljare sökes. Sissikevägen Gullbrandstorp Tel Sjövikskajen Stockholm Tel info@seasidegarden.se

2 Matest M1 Classic Registrerad design Matest M1 Classic versionen tillåter montering av vindskyddsväggar framtill och på sidorna (till skillnad från M2 Design som har lutande frontben, se nästa uppslag). Regnvatten samlas upp i den främre vågräta aluminiumprofilen som fungerar som hängränna. Vattenavrinningen leds ut via aluminiumbenen som också fungerar som stuprör. Matest M1 Classic Vertikala vindskyddsväggar Vindskyddskassetter kan monteras framtill under hängrännan och på sidorna där de också fungerar som passande självbärande horisontella stagprofiler i aluminium. Zephyr vindskyddsvägg. Kassetten monteras mellan främre stolparna. Välj kulör. Ändstycket är av formgjuten aluminium med vacker design. Välj färg. Sidostolpe av en ¼-rundad aluprofil med en konkav yta i mitten. Välj kulör. Hängränneprofil i aluminium. Alla 84 RAL-färgerna: b=blank m=matt s=sandy 1011b 1013b 1013m 1013s 1014b 1015b 1015m 1019s 1019b 2002b 2008b 3000b 3020b 4005b 4006b 5002b 5003s 5003b 5003m 5005m 5007b 5009b 5014s 5015b 5015m 5020b 5022m 6000b 6004b 6021b 6021m 7001b 7005b 7005m 7012b 7012m 7012s 7016s 7016b 7016m 7022m 7023b 7035b 7035m 7036s 7036b 7037b 7037m 7038b 7038m 7039b 7039s 7042b 8004b 8014b 8014m 8014s 8017b 8017m 8019s 8019b 8019m 8024b 8025b 8028b 8028m 9001m 9001b 9003b 9003m 9004m 9005s 9005b 9005m 9006b 9007b 9007m 9010s 9010b 9010m 9017b 9017m 9018b Bronze Age 2

3 Zephyr vindskyddsväggar (mellan drivprofilerna sektion 1) God estetik och hög finish uppnås genom Max att sidoväggen total längd : görs i ett mm / 3 sektioner stycke Max som längd en kassett for varje i upp sektion till 700 : 4950 mm cm längd. Max Denna utfall : 7000 stöds mm av en mittstolpe när det gäller längder över 350 cm. Zephyr vindskyddsvägg kan göras med 100% transparant Crystal duk (max längd 350 cm) eller med 100% Precontraint duk (som i taket). En 3-kombination av båda ovan beskrivna är ett band av Crystal duk i mitten omgivet av Precontraint duk över och under. En 2-kombination med 50/50 av varje är också möjlig. Utskjutande drivprofil framför regnränna och stolpar. (mellan drivprofilerna sektion 2) BH (bakre höjd i mm) (mellan drivprofilerna sektion 1) Mittstolpen är flyttbar i sidled och fixeras under rännprofilen. Vertikala Zephyr vindskyddsväggar kan monteras framtill och på sidorna på M1 Classic pergola. Zephyr vindskyddsvägg framtill monteras under frontprofilen (som innehåller den integrerade regnrännan) och tillsammans bildar de en perfekt estetisk enhet. Zephyr vindsskyddsvägg på sidorna monteras i linje med frontväggen och ser i uppfällt läge ut U (utfall som en i mm) passande stagande sidobalk på pergolan. (mellan drivprofilerna sektion 2) Först i användarläge visas vindskyddsfuktionen. Utskjutande rännprofil vid sidan om sidostolparna. FH (höjd u regnränna i mm) L3 (mellan drivprofilerna sektion 3) ZEPHYR vindskyddsväggar Matest M1 M1 Classic Classic Ledade stolpfötter Kasettprofilens dimensioner: Bredd 100 x Höjd 140 (inkl frontlist) Varje stolpes fot är ledad för att kunna Vertikala fixeras löpskenor på ojämnt med underlag blixtlås, regnstopp och för och att vindstopp. ge ett tilltalande intryck. Alla fästskruvar är dolda av ett formskönt ihåligt skaft över foten. Regnvatten leds bort i fronten via stolparnas ledade fötter. 3

4 Matest M2 Design Matest M2 Design Matest M2 Design Registrerad design Dynamik, originalitet och enkelhet i form beskriver perfekt M2 Design versionen. De 3 solbladen framför strukturen ger M2 sin karaktär. Solblad 3 fasta solblad binder samman drivprofilerna i framkant. Solbladen har 30 lutning och stabiliserar hela strukturen när duken är indragen. Ger pergolan en dynamisk effekt. 4 Möjlighet att kontrastmarkera solbladen i annan färg än stommen i övrigt.

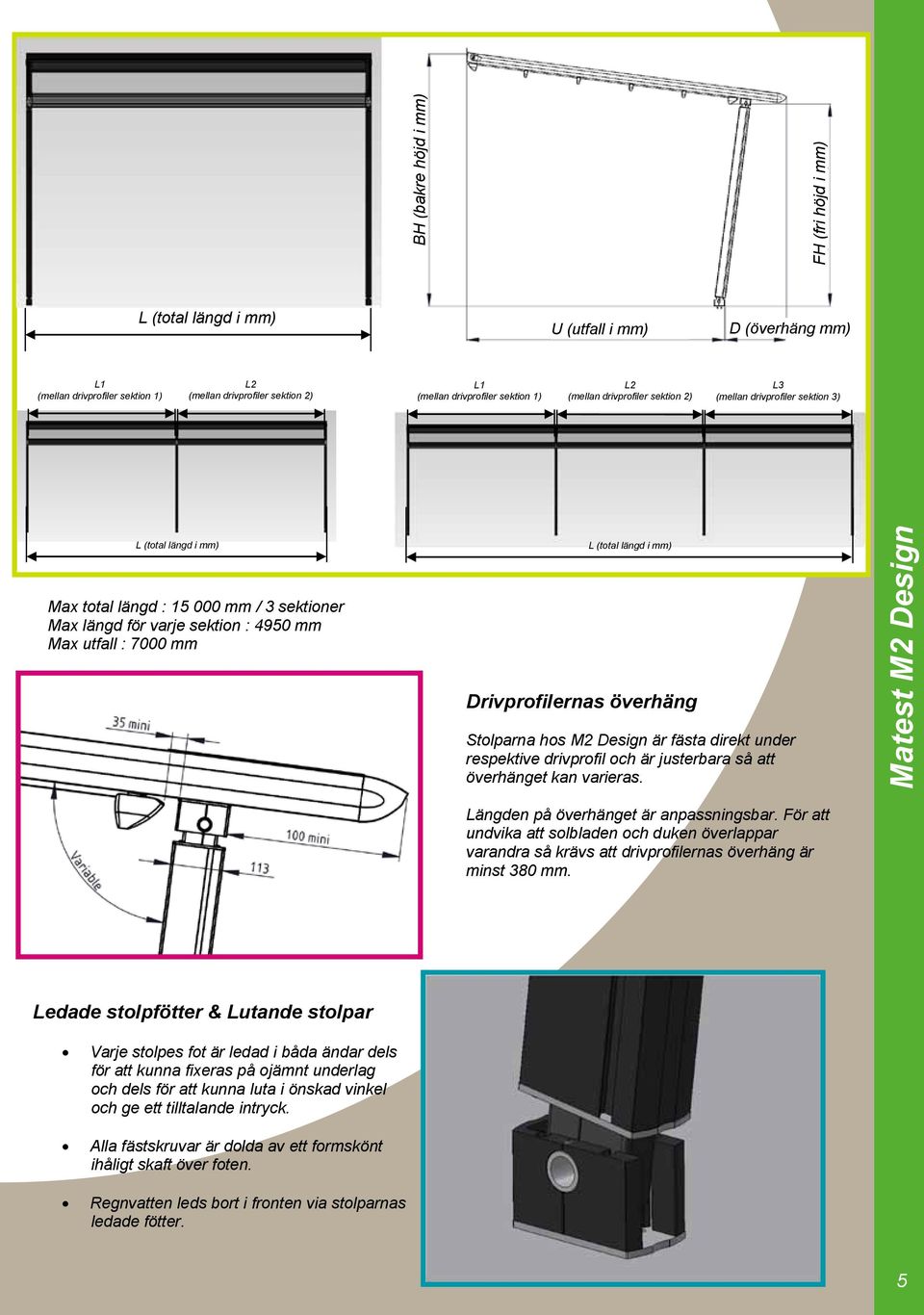

5 BH (bakre höjd i mm) FH (fri höjd i mm) U (utfall i mm) D (överhäng mm) ) (mellan drivprofiler sektion 1) (mellan drivprofiler sektion 2) (mellan drivprofiler sektion 1) (mellan drivprofiler sektion 2) L3 (mellan drivprofiler sektion 3) Max total längd : mm / 3 sektioner Max längd för varje sektion : 4950 mm Max utfall : 7000 mm Drivprofilernas överhäng Stolparna hos M2 Design är fästa direkt under respektive drivprofil och är justerbara så att överhänget kan varieras. Längden på överhänget är anpassningsbar. För att undvika att solbladen och duken överlappar varandra så krävs att drivprofilernas överhäng är minst 380 mm. Matest M2 Design Ledade stolpfötter & Lutande stolpar Varje stolpes fot är ledad i båda ändar dels för att kunna fixeras på ojämnt underlag och dels för att kunna luta i önskad vinkel och ge ett tilltalande intryck. Alla fästskruvar är dolda av ett formskönt ihåligt skaft över foten. Regnvatten leds bort i fronten via stolparnas ledade fötter. 5

6 Tekniska fördelar med M1 & M2 Vägganslutningen Dold vägganslutning genom väggkonsolernas utformning. Enkelhet även när väggen inte är helt rak. Konsolerna bär ett 75 mm aluminiumrör som innehåller transmissionen och som håller ihop alla komponenter. Dessa väggkonsoler har stor breddtolerans vad gäller att hitta rätt fästpunkt i bakomvarande husfasad. Drivbalkarna fixeras slutligen på aluminiumröret vilket säkerställer rätt avstånd mellan dem. Röret innesluter även transmissionskopplingar och drivaxel. Motorboxen Matest M1 & M2 Matest M1 & M2 Motorboxen är fäst mellan två väggkonsoler och hamnar alltid mitt i sektionen. Motorlådans konsolprofil fixeras på 75 mm röret och därpå motorboxen. En SOMFY motor, RTS (Altus) eller IO (Pergola) svarar för drivkraften. Motorboxens konsolprofil Motorboxen Mekanisk koppling på axeln Designbeslag Skyddstak På sidorna av drivprofilerna sitter en designdetalj i form av ett beslag som pulverlackas i annan färg. Välj kulör. För att skydda takduken från tänkbara oönskade ansamlingar i infällt läge görs ett måttanpassat skyddstak av länkade aluminiumprofiler som fixeras med exakthet mellan drivprofilerna. Välj färg. 6 Drivprofil till M1 & M2 Dukbärande profil fram och bak till M1 & M2 Dukbärarande profil i mitten till M1 & M2 Sidostolpe till M1 Classic Mittstolpe till M1 Classic och Std till M2 Design

7 Zephyr vindskyddsväggar (mellan drivprofilerna sektion 1) God estetik och hög finish uppnås genom Max total att längd sidoväggen : görs mm i ett / 3 sektioner stycke Max längd som for en varje kassett sektion i upp : till mm cm Max längd. utfall : Denna 7000 mm stöds av en mittstolpe när det gäller längder över 350 cm. Utskjutande drivprofil framför regnränna och stolpar. (mellan drivprofilerna sektion 2) Zephyr vindskyddsvägg kan göras med 100% transparant Crystal duk (max längd 350 cm) eller med 100% Precontraint duk (som i taket). En 3-kombination av båda ovan beskrivna är ett band av Crystal duk i mitten omgivet av Precontraint duk över och under. En 2-kombination med 50/50 av varje är också möjlig. BH (bakre höjd i mm) (mellan drivprofilerna sektion 1) Mittstolpen är flyttbar i sidled och fixeras under rännprofilen. Vertikala Zephyr vindskyddsväggar kan monteras framtill och på sidorna på M1 Classic pergola. (mellan drivprofilerna sektion 2) L3 (mellan drivprofilerna sektion 3) Utskjutande rännprofil vid sidan om sidostolparna. FH (höjd u regnränna i mm) Zephyr vindskyddsvägg framtill monteras under frontprofilen (som innehåller den integrerade regnrännan) och tillsammans bildar de en perfekt estetisk enhet. Zephyr vindsskyddsvägg på sidorna monteras i linje med frontväggen och ser i uppfällt U läge (utfall ut som i mm) en passande stagande sidobalk på pergolan. Först i användarläge visas vindskyddsfuktionen. ZEPHYR Matest vindskyddsväggar M1 Classic Zephyr Vindskyddsväggar Ledade stolpfötter Kasettprofilens dimensioner: Bredd 100 x Höjd 140 (inkl frontlist) Varje stolpes fot är ledad för att kunna fixeras Vertikala på ojämnt löpskenor underlag med blixtlås, regnstopp och för att och ge ett vindstopp. tilltalande intryck. Alla fästskruvar är dolda av ett formskönt ihåligt skaft över foten. Regnvatten leds bort i fronten via stolparnas ledade fötter. 7

8 De huvudsakliga monteringsstegen: De huvudsakliga monteringsstegen enligt bilderna: 1 : Montering av den bakre stomstrukturen + motorboxen 1 2 : Montering av den främre stomstrukturen 3 : Fixering av drivprofiler 4 : Påkoppling av duk och dukbärande profiler under drivprofilerna 5 : Montage av skyddstaket för duken i infällt läge 6 : Montage av vertikala vindskyddsväggar Serge Ferrari Collection Vi erbjuder nästan hela kollektionen av Precontraint-dukar från Serge Ferrari. En Precontraint-duk har exceptionell motståndskraft mot töjning med mycket låg krympning. Det bästa på marknaden helt enkelt. Läs mer på Preload dukar: Soltis dukar : W96 Tack vare det rika färgutbudet på dukarna så kan du matcha färgerna med ditt hus. Anpassa terrasstaket så som du vill ha det, enligt dina egna önskemål och efter din egen inspiration vad gäller färg och textur. Alla dukvarianter finns tillgängliga på begäran. 84 RAL-färger på sidan 2: Det finns 84 RAL-kulörer tillgängliga för aluminiumstommens ingående delar: Pulverlackering i blank, matt eller sandy kulör. Bestäm det du vill ha ur RALutbudet på sidan 2. Sissikevägen Gullbrandstorp Tel Sjövikskajen Stockholm Tel Se exemplet på sid 1: Lek med de olika färgerna och variera mellan blank och matt till detaljer i ramverket. Kanske är en flerfärgad pergolalösning ypperlig i din miljö? Valet är ditt. info@seasidegarden.se
