DUSCH SID SID. VÅRA DUSCHAR Allmän information om de olika duscharna samt skötselråd. NCC duschkabin med raka skjutdörrar. och intregrerad blandare

Transkript

1

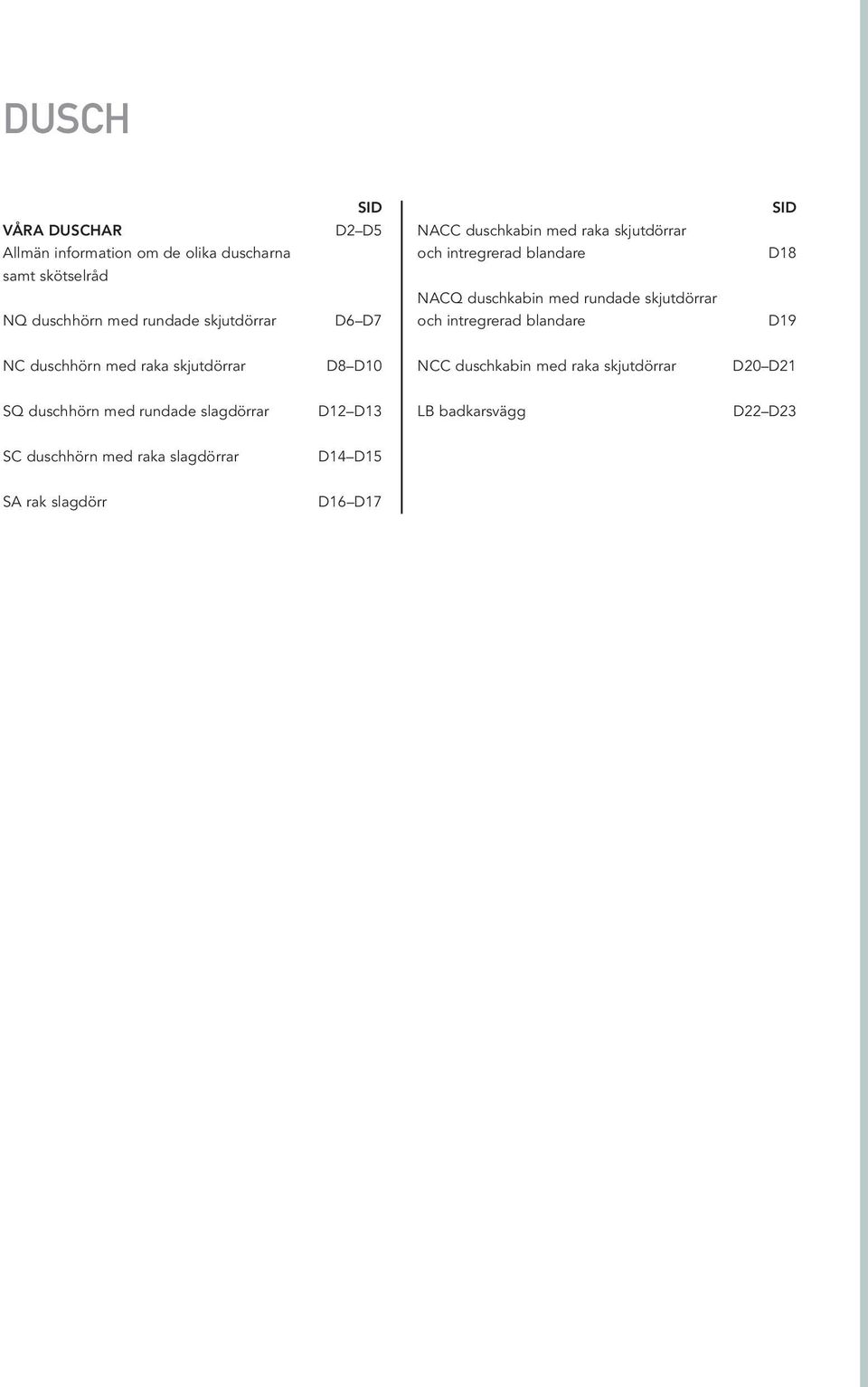

2 DUSCH VÅRA DUSCHAR Allmän information om de olika duscharna samt skötselråd NQ duschhörn med rundade skjutdörrar SID D2 D5 D6 D7 NACC duschkabin med raka skjutdörrar och intregrerad blandare NACQ duschkabin med rundade skjutdörrar och intregrerad blandare SID D18 D19 NC duschhörn med raka skjutdörrar D8 D10 NCC duschkabin med raka skjutdörrar D20 D21 SQ duschhörn med rundade slagdörrar D12 D13 LB badkarsvägg D22 D23 SC duschhörn med raka slagdörrar D14 D15 SA rak slagdörr D16 D17

3 DUSCHVÄGGAR OCH DUSCHKABINER En snyggare dusch är ofta en bättre dusch. När form och material håller hög kvalitet brukar funktionen och upplevelsen också göra det. Glas är ett perfekt material för våtutrymmen, väggar och dörrar i glas är en svårslagen lösning som ger ett estetiskt tilltalande intryck. Glas släpper också igenom mycket ljus och är enkelt att hålla rent. Designen på våra duschar är avskalat sober vilket ger ditt badrum en tidlös känsla. Vägg- och golvprofiler är ställbara så att du kan få en rak dusch även om golv och väggar lutar. Säkerhetskraven är stränga och vi testar enligt CE-normer för säkerhet och funktion, täthet och hållbarhet. SKJUTDÖRRAR FÖR HÖRNMONTAGE Ett brett sortiment av duschhörn i olika storlekar. Designen gör att de passar in i de flesta badrum. Profiler i vitt eller krom och väggar i säkerhetsglas. Med vipp-in-funktionen kan du lossa dörrarna för enklare städning och bättre hygien. I väggprofilerna kan hål göras för utanpåliggande rördragning. I den justerbara golvprofilen finns avrinningshål så att duschens golvbrunn fungerar som evakueringsbrunn för hela badrummet. Extra breddnings profil finns som separat produkt om du behöver öka duschens breddmått med upp till 65 mm. Du kan även koppla ihop flera profiler med varandra för att uppnå önskat breddmått. DUSCHKABINER En duschkabin är en smidig lösning om väggar och golv i ditt badrum inte är våtrumssäkrat. En ledig hörna, in kom mande vatten och ett avlopp är allt du behöver. De bakre väggarna har mönstrat glas för att dölja anslutningsslangar och ge ett snyggare montage. Profiler i vitt eller krom. Fötterna och kabinens underrede döljs bakom fronter som är lätta att ta bort vid städning. Med vipp-in-funktionen kan du lossa dörrarna för enklare städning och bättre hygien. Duschkabinerna NACC och NACQ levereras helt kompletta med inbyggd termostatblandare och med bipackat duschset. D2

4 SLAGDÖRRAR FÖR HÖRN- ELLER FÖR NISCHMONTAGE Designen är ren och enkel och passar tillsammans med alla porslinsserier. Duscharna har väggar i säkerhetsglas och minimalt med profiler, vilket underlättar rengöring. Slagdörrar utan golvprofil kräver att du har ett plant golv med en lätt lutning in mot golvbrunnen. Ett svallskydd medföljer och kan limmas eller silikonas mot badrumsgolvet om lutningen är otillräcklig. Inbyggda stigargångjärn lyfter dörrarna vid öppning. Dörrarna öppnar både inåt och utåt vilket kan spara utrymme. Extra breddningsprofil finns som separat produkt om du behöver öka duschen breddmått med 25 mm fast mått. Du kan även koppla ihop flera profiler med varandra för att uppnå önskat breddmått. Håltagning för utanpåliggande rördragning i breddningsprofilen är inte möjlig. Duschörn med rundade slagdörrar. Dörrarna öppnar både inåt och utåt vilken kan spara utrymme i badrummet. Duschhörn med raka slagdörrar. Rak slagdörr för nischmontage. 2 dörrar kan monteras i linje i bredare nischer D3

5 BADKARSVÄGGAR Ett snyggare och mer hygiensikt alternativ till duschdraperi. Designen är ren och enkel och passar tillsammans med rektangulära badkarsmodeller. Badkarsväggarna är i säkerhetsglas och har minimalt med profiler, vilket underlättar rengöring. Väggarna öppnar både inåt och utåt. Den tvådelade badkarsväggen passar framförallt till hörnbadkar. SMARTA DETALJER FÖRENKLAR MONTAGE OCH RENGÖRING Vipp-in och justerbar golvprofil med avrin nings hål på våra skjutdörrar. Profiler i vitt eller krom. Håltagning är möjlig för utanpå liggande rör i breddningsprofilen på våra skjutdörrar. Stigargångjärn lyfter 5 mm. Svallskydd levereras med våra slagdörrar. D4

6 OLIKSIDIGA DUSCHAR Ibland kan det vara problematiskt att veta vilken dusch en kund verkligen vill ha när det gäller oliksidiga duschar. Måtten avser alltid duschhörnets väggar. Om kunden mäter storleken på oliksidiga duschväggar t ex 100x80, be honom/henne tejpa upp en vinkel på golvet och mäta från vänster till höger så blir det rätt. På vår hemsida hittar du också detal jerade måttskisser för respektive modell och storlek som du kan ladda ner. Av dem framgår tydligt vilken vägg som är i vilken storlek. CLEAR GLASS Duschväggar utsätts ständigt för vatten, två, oljor, schampon och kalk. Därför är alla Gustavsbergs duschar utrustade med Clear glass. Ett skyddande ytskikt som underlättar vid rengöring och minskar behovet av rengöringsmedel. SKÖTSELRÅD För att en dusch ska hålla sig fräsch är det viktigt att man gör rent den regelbundet. För att undvika kalkavlagringar på glasväggarnas insida, torka av med gummiskrapa eller trasa efter varje användning. För noggrannare rengöring, använd ett milt rengöringsmedel, till exempel flytande diskmedel eller något av de specialrengöringsmedel för duschar som finns i handeln. Glasväggarna rengörs med vanlig fönsterputs. Använd aldrig medel med slipande funktion. Aceton, syra eller alkoholhaltiga rengöringsmedel kan också skada glaset D5

7 NQ DUSCHHÖRN MED RUNDADE SKJUTDÖRRAR Beskrivning Med väggar i 6 mm härdat klart säkerhetsglas med Clear glass. Med vipp-in-funktionen kan du lossa dörrarna för enklare städning och bättre hygien. Vid lutande väggar eller golv kan du ändå få en rak dusch. Ställbar väggoch golvprofil, 25 mm, är standard. I väggprofilerna kan man göra hål för utan påliggande rördragning. I den ställbara golvprofilen finns avrinningshål, vilket gör att duschens golvbrunn fungerar som evakueringsbrunn för hela badrummet. Måtten som anges under AxB* nedan avser mått utsida profil och de angivna maxmåtten kan endast uppnås vid raka och rätvinkliga golv och väggar. Extra breddningsprofil finns som separat produkt. Varje breddningsprofil ökar duschens breddmått med mm. Flera profiler kan kopplas ihop med varandra för att uppnå det speciella breddmått man önskar. Dörrarna stängs med starka magnetlister. Detaljerade måttskisser på respektive produkt och storlek finns på Vikt Se sortiment Montering Enligt bipackad montageanvisning Sortiment RSK-nr A x B* Vikt ** NQ80G-W, 80x80, vita profiler x Dörr 80 vänster, med magnetprofil Dörr 80 höger, med magnetprofil, extra breddningsprofil, dörrgrepp D6

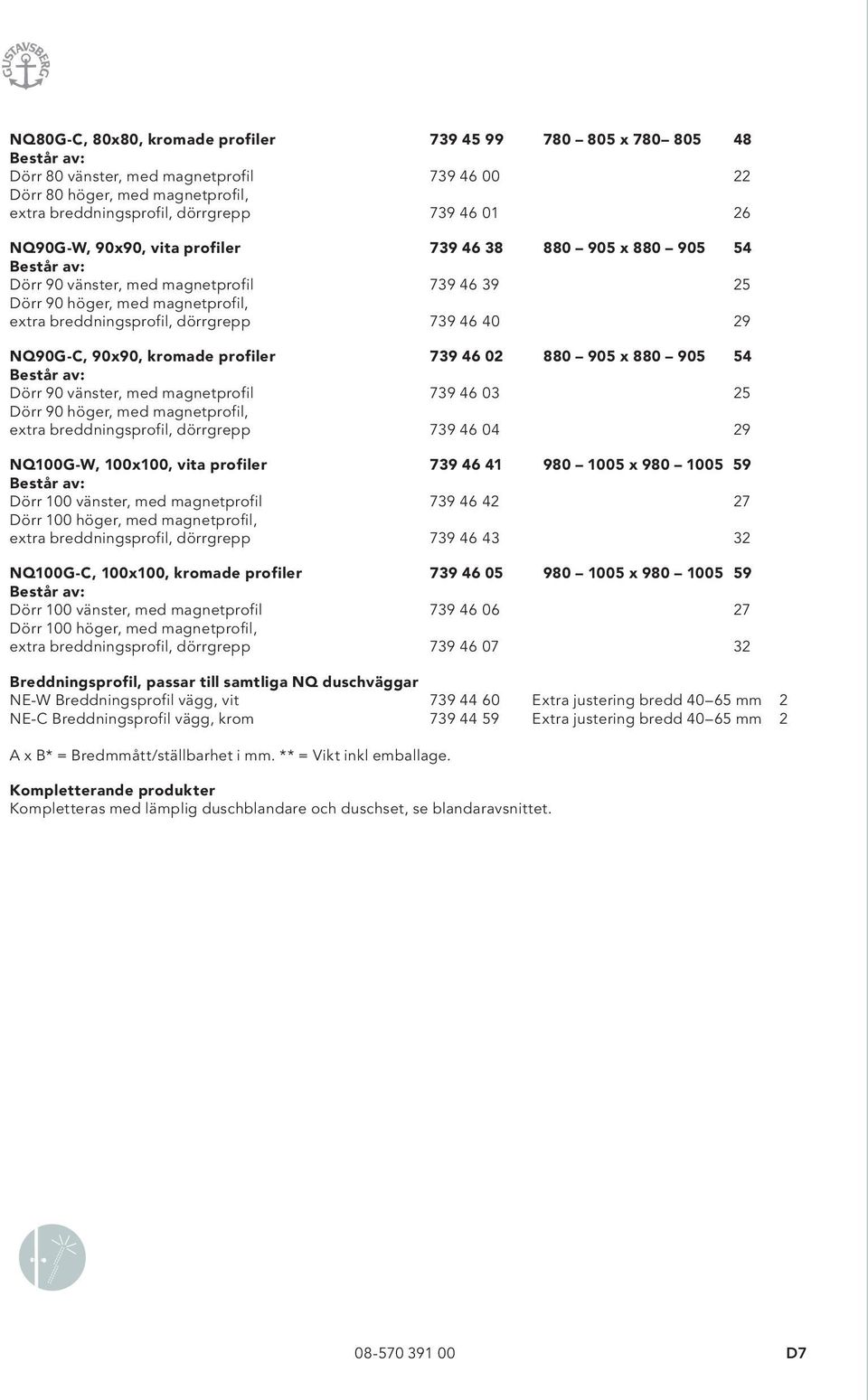

8 NQ80G-C, 80x80, kromade profiler x Dörr 80 vänster, med magnetprofil Dörr 80 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NQ90G-W, 90x90, vita profiler x Dörr 90 vänster, med magnetprofil Dörr 90 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NQ90G-C, 90x90, kromade profiler x Dörr 90 vänster, med magnetprofil Dörr 90 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NQ100G-W, 100x100, vita profiler x Dörr 100 vänster, med magnetprofil Dörr 100 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NQ100G-C, 100x100, kromade profiler x Dörr 100 vänster, med magnetprofil Dörr 100 höger, med magnetprofil, extra breddningsprofil, dörrgrepp Breddningsprofil, passar till samtliga NQ duschväggar NE-W Breddningsprofil vägg, vit Extra justering bredd mm 2 NE-C Breddningsprofil vägg, krom Extra justering bredd mm 2 A x B* = Bredmmått/ställbarhet i mm. ** = Vikt inkl emballage. Kompletterande produkter Kompletteras med lämplig duschblandare och duschset, se blandaravsnittet D7

9 NC DUSCHHÖRN MED RAKA SKJUTDÖRRAR Beskrivning Med väggar i 8 mm härdat klart säkerhetsglas med Clear glass. Med vipp-in-funktionen kan du lossa dörrarna för enklare städning och bättre hygien. Vid lutande väggar eller golv kan du ändå få en rak dusch. Ställbar väggoch golvprofil, 25 mm, är standard. I väggprofilerna kan man göra hål för utan påliggande rördragning. I den ställbara golvprofilen finns avrinningshål, vilket gör att duschens golvbrunn fungerar som evakueringsbrunn för hela badrummet. Måtten som anges under AxB* nedan avser mått utsida profil och de angivna maxmåtten kan endast uppnås vid raka och rätvinkliga golv och väggar. Extra breddningsprofil finns som separat produkt. Varje breddningsprofil ökar duschens breddmått med mm. Flera profiler kan kopplas ihop med varandra för att uppnå det speciella breddmått man önskar. Dörrarna stängs med starka magnetlister. Detaljerade måttskisser på respektive produkt och storlek finns på Vikt Se sortiment Montering Enligt bipackad montageanvisning Sortiment RSK-nr A x B* Vikt ** NC80G-W, 80x80, vita profiler x Dörr 80 vänster, med magnetprofil Dörr 80 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC80G-C, 80x80, kromade profiler x Dörr 80 vänster, med magnetprofil Dörr 80 höger, med magnetprofil, extra breddningsprofil, dörrgrepp D8

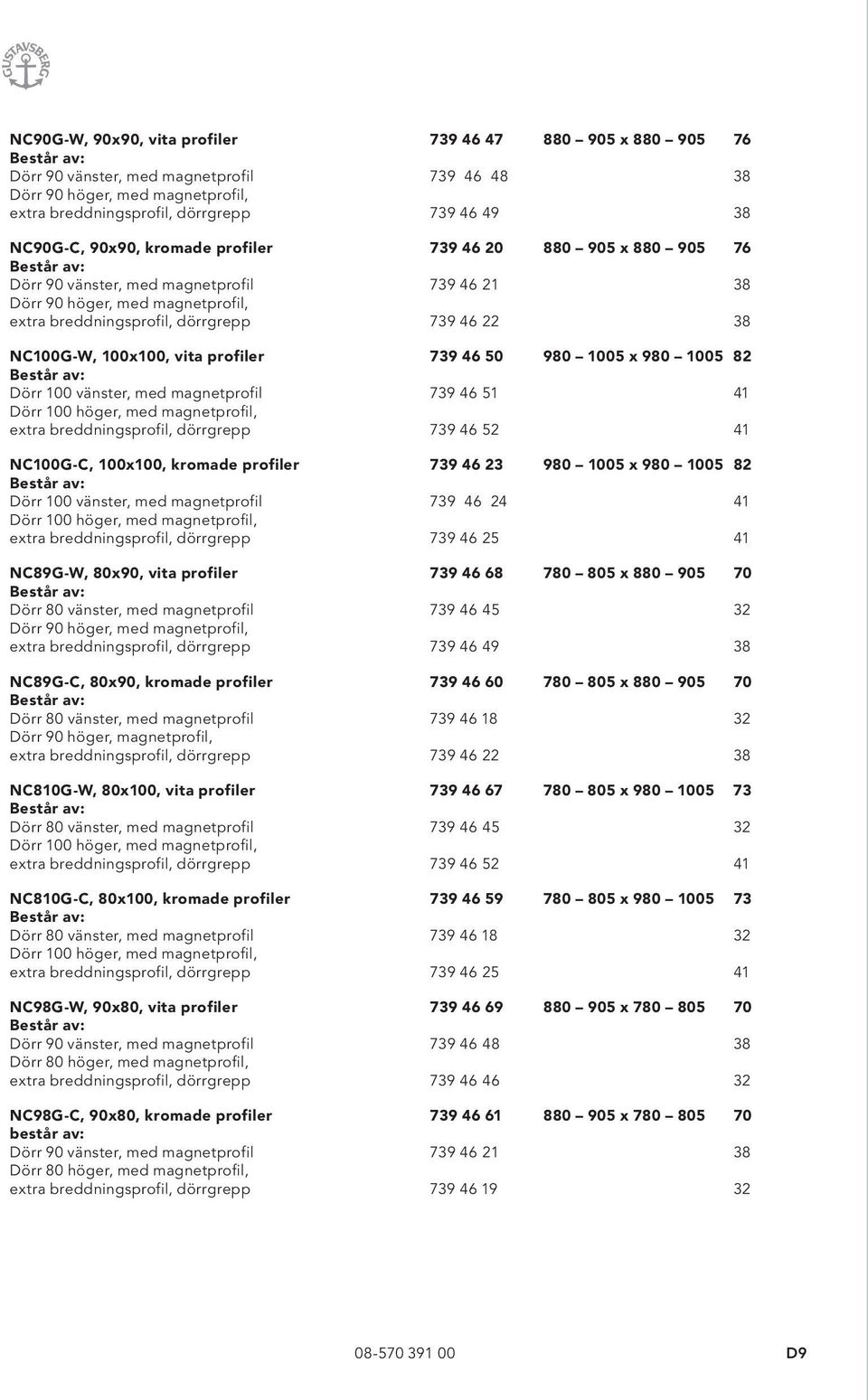

10 NC90G-W, 90x90, vita profiler x Dörr 90 vänster, med magnetprofil Dörr 90 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC90G-C, 90x90, kromade profiler x Dörr 90 vänster, med magnetprofil Dörr 90 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC100G-W, 100x100, vita profiler x Dörr 100 vänster, med magnetprofil Dörr 100 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC100G-C, 100x100, kromade profiler x Dörr 100 vänster, med magnetprofil Dörr 100 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC89G-W, 80x90, vita profiler x Dörr 80 vänster, med magnetprofil Dörr 90 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC89G-C, 80x90, kromade profiler x Dörr 80 vänster, med magnetprofil Dörr 90 höger, magnetprofil, extra breddningsprofil, dörrgrepp NC810G-W, 80x100, vita profiler x Dörr 80 vänster, med magnetprofil Dörr 100 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC810G-C, 80x100, kromade profiler x Dörr 80 vänster, med magnetprofil Dörr 100 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC98G-W, 90x80, vita profiler x Dörr 90 vänster, med magnetprofil Dörr 80 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC98G-C, 90x80, kromade profiler x består av: Dörr 90 vänster, med magnetprofil Dörr 80 höger, med magnetprofil, extra breddningsprofil, dörrgrepp D9

11 NC108G-W, 100x80, vita profiler x Dörr 100 vänster, med magnetprofil Dörr 80 höger, med magnetprofil, extra breddningsprofil, dörrgrepp NC108G-C, 100x80, kromade profiler x Dörr 100 vänster, med magnetprofil Dörr 80 höger, med magnetprofil, extra breddningsprofil, dörrgrepp Breddningsprofil, passar till samtliga NC duschväggar NE-W Breddningsprofil vägg, vit Extra justering bredd mm 2 NE-C Breddningsprofil vägg, krom Extra justering bredd mm 2 A x B* = Bredmmått/ställbarhet i mm. ** = Vikt inkl emballage. Kompletterande produkter Kompletteras med lämplig duschblandare och duschset, se blandaravsnittet. D10

12 D11

13 SQ DUSCHHÖRN MED RUNDADE SLAGDÖRRAR Beskrivning Med väggar i 6 mm härdat klart säkerhetsglas med Clear glass. Stigargångjärn inbyggda i väggprofilen lyfter dörrarna 5 mm vid öppning. Dörrana öppnar 180, både inåt och utåt vilket kan spara utrymme i badrummet. Vid lutande väggar kan du ändå få en rak dusch. Ställbar väggprofil, 20 mm, är standard. Skandicduscharna saknar golvprofil vilket gör att de kräver plana golv med en lätt lutning in mot golvbrunn. Ett svallskydd medföljer som kan limmas eller silikonas mot badrumsgolvet vid otillräcklig lutning mot golvbrunn. Måtten som anges under AxB* nedan avser mått utsida profil och de angivna maxmåtten kan endast uppnås vid raka och rätvinkliga golv och väggar Extra breddningsprofil finns som separat produkt om du behöver öka duschens breddmått. Hål för utanpåliggande rördragning i breddnings profilen är ej möjlig. Dörrarna stängs med starka magnetlister. Detaljerade måttskisser på respektive storlek finns på Vikt Se sortiment Montering Enligt bipackad montageanvisning Sortiment RSK-nr A x B* Vikt ** SQ80G, 80x80, kromade profiler x Dörr 80 vänster, med magnetprofil, dörrgrepp Dörr 80 höger, med magnetprofil, golvprofil SQ90G, 90x90, kromade profiler x Dörr 90 vänster, med magnetprofil, dörrgrepp GBG SQ90G-C, höger med magnetprofil, golvprofil D12

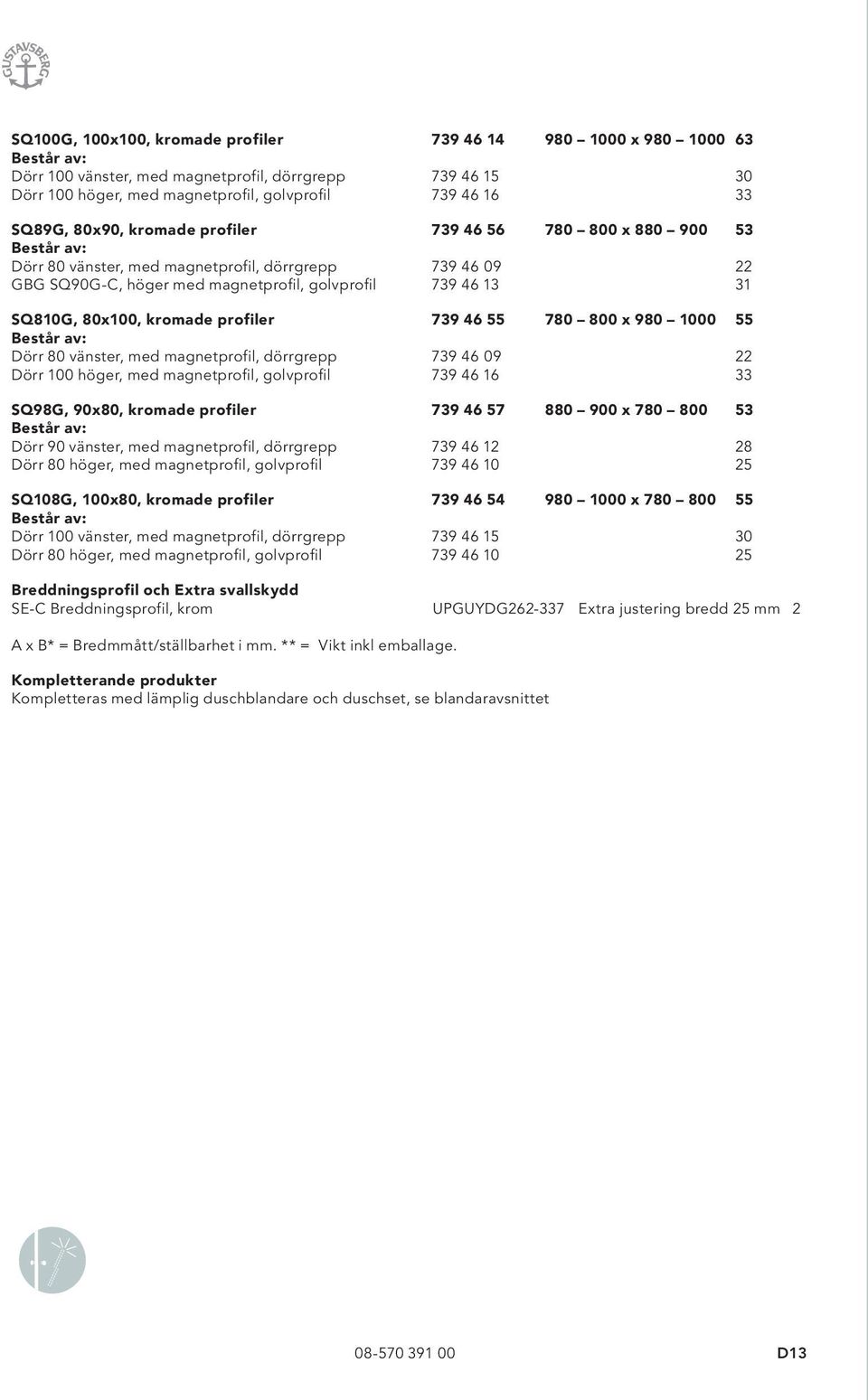

14 SQ100G, 100x100, kromade profiler x Dörr 100 vänster, med magnetprofil, dörrgrepp Dörr 100 höger, med magnetprofil, golvprofil SQ89G, 80x90, kromade profiler x Dörr 80 vänster, med magnetprofil, dörrgrepp GBG SQ90G-C, höger med magnetprofil, golvprofil SQ810G, 80x100, kromade profiler x Dörr 80 vänster, med magnetprofil, dörrgrepp Dörr 100 höger, med magnetprofil, golvprofil SQ98G, 90x80, kromade profiler x Dörr 90 vänster, med magnetprofil, dörrgrepp Dörr 80 höger, med magnetprofil, golvprofil SQ108G, 100x80, kromade profiler x Dörr 100 vänster, med magnetprofil, dörrgrepp Dörr 80 höger, med magnetprofil, golvprofil Breddningsprofil och Extra svallskydd SE-C Breddningsprofil, krom UPGUYDG Extra justering bredd 25 mm 2 A x B* = Bredmmått/ställbarhet i mm. ** = Vikt inkl emballage. Kompletterande produkter Kompletteras med lämplig duschblandare och duschset, se blandaravsnittet D13

15 SC DUSCHHÖRN MED RAKA SLAGDÖRRAR Beskrivning Med väggar i 8 mm härdat klart säkerhetsglas med Clear glass. Stigargångjärn inbyggda i väggprofilen lyfter dörrarna 5 mm vid öppning. Dörrana öppnar 180, både inåt och utåt vilket kan spara utrymme i badrummet. Vid lutande väggar kan du ändå få en rak dusch. Ställbar väggprofil, 20 mm, är standard. Skandicduscharna saknar golvprofil vilket gör att de kräver plana golv med en lätt lutning in mot golvbrunn. Ett svallskydd medföljer som kan limmas eller silikonas mot badrumsgolvet vid otillräcklig lutning mot golvbrunn. Måtten som anges under AxB* nedan avser mått utsida profil och de angivna maxmåtten kan endast uppnås vid raka och rätvinkliga golv och väggar. Extra breddningsprofil finns som separat produkt om du behöver öka duschens breddmått. Hål för utanpåliggande rördragning i breddnings profilen är ej möjlig. Dörrarna stängs med starka magnetlister. Detaljerade måttskisser på respektive storlek finns på Vikt Se sortiment Montering Enligt bipackad montageanvisning Sortiment RSK-nr A x B* Vikt ** SC80G, 80x80, kromade profiler x Dörr 80 vänster, med magnetprofil, dörrgrepp Dörr 80 höger, med magnetprofil, golvprofil SC90G, 90x90, kromade profiler x Dörr 90 vänster, med magnetprofil, dörrgrepp Dörr 90 höger, med magnetprofil, golvprofil D14

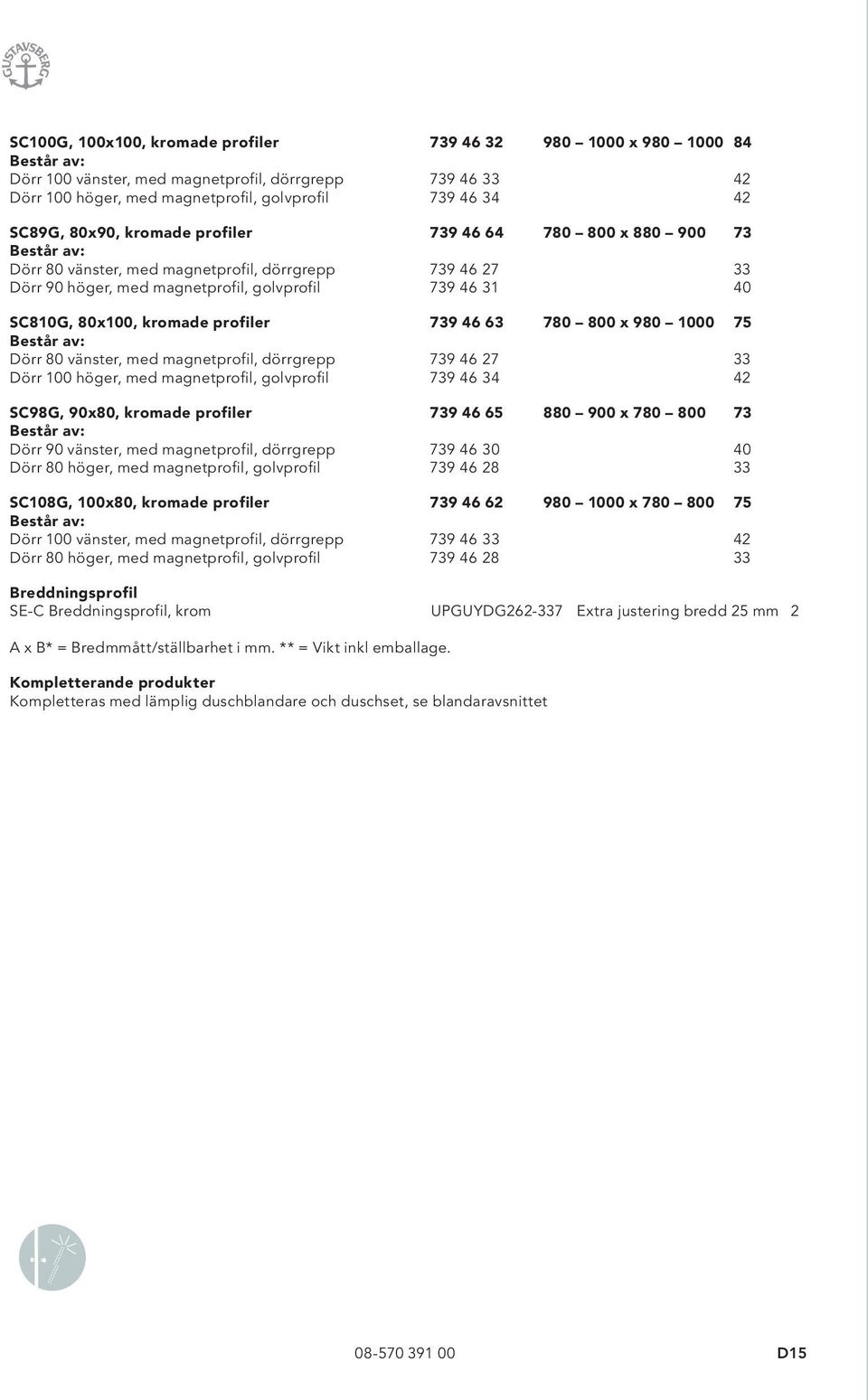

16 SC100G, 100x100, kromade profiler x Dörr 100 vänster, med magnetprofil, dörrgrepp Dörr 100 höger, med magnetprofil, golvprofil SC89G, 80x90, kromade profiler x Dörr 80 vänster, med magnetprofil, dörrgrepp Dörr 90 höger, med magnetprofil, golvprofil SC810G, 80x100, kromade profiler x Dörr 80 vänster, med magnetprofil, dörrgrepp Dörr 100 höger, med magnetprofil, golvprofil SC98G, 90x80, kromade profiler x Dörr 90 vänster, med magnetprofil, dörrgrepp Dörr 80 höger, med magnetprofil, golvprofil SC108G, 100x80, kromade profiler x Dörr 100 vänster, med magnetprofil, dörrgrepp Dörr 80 höger, med magnetprofil, golvprofil Breddningsprofil SE-C Breddningsprofil, krom UPGUYDG Extra justering bredd 25 mm 2 A x B* = Bredmmått/ställbarhet i mm. ** = Vikt inkl emballage. Kompletterande produkter Kompletteras med lämplig duschblandare och duschset, se blandaravsnittet D15

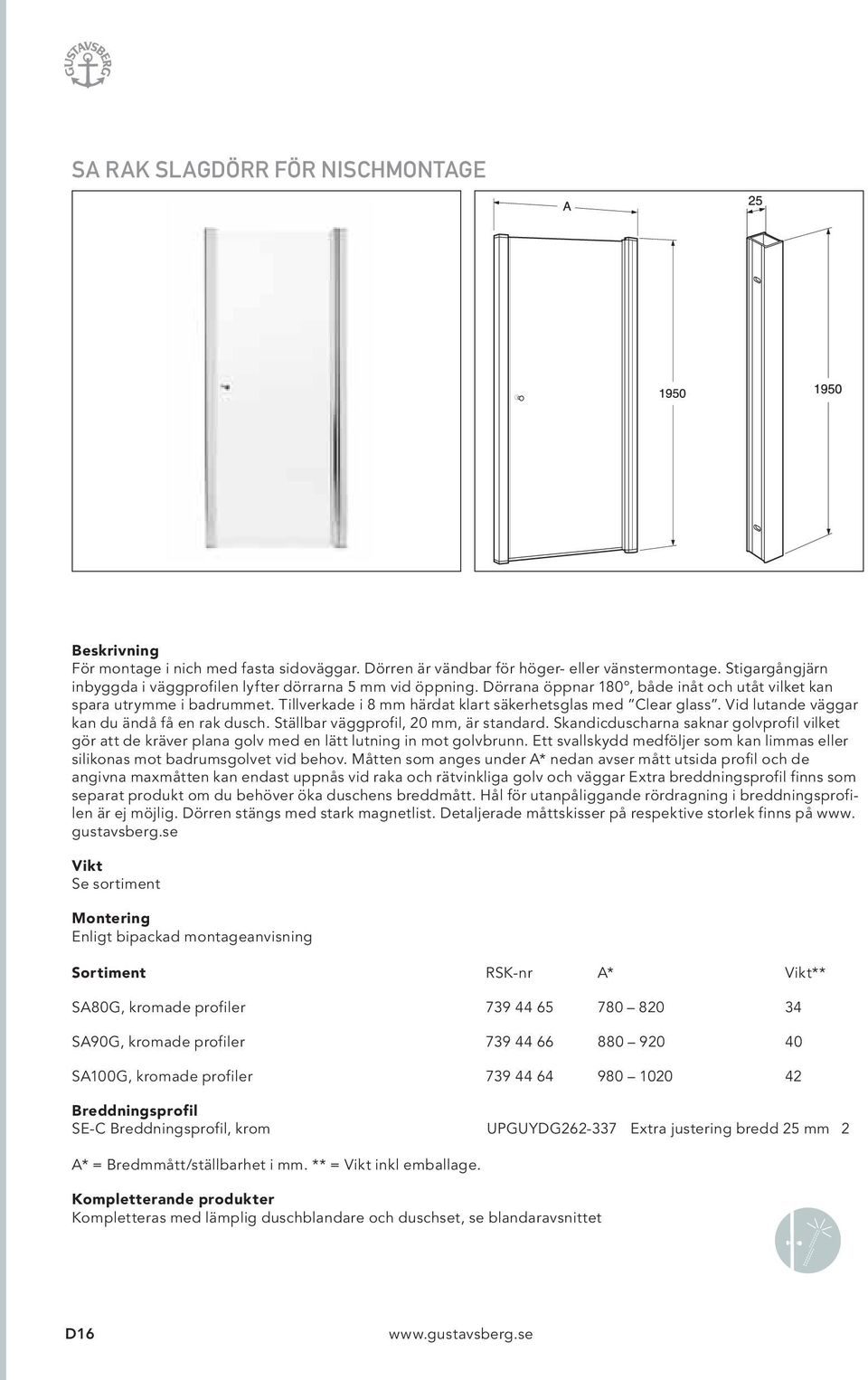

17 SA RAK SLAGDÖRR FÖR NISCHMONTAGE Beskrivning För montage i nich med fasta sidoväggar. Dörren är vändbar för höger- eller vänstermontage. Stigargångjärn inbyggda i väggprofilen lyfter dörrarna 5 mm vid öppning. Dörrana öppnar 180, både inåt och utåt vilket kan spara utrymme i badrummet. Tillverkade i 8 mm härdat klart säkerhetsglas med Clear glass. Vid lutande väggar kan du ändå få en rak dusch. Ställbar väggprofil, 20 mm, är standard. Skandicduscharna saknar golvprofil vilket gör att de kräver plana golv med en lätt lutning in mot golvbrunn. Ett svallskydd medföljer som kan limmas eller silikonas mot badrumsgolvet vid behov. Måtten som anges under A* nedan avser mått utsida profil och de angivna maxmåtten kan endast uppnås vid raka och rätvinkliga golv och väggar Extra breddningsprofil finns som separat produkt om du behöver öka duschens breddmått. Hål för utanpåliggande rördragning i breddningsprofilen är ej möjlig. Dörren stängs med stark magnetlist. Detaljerade måttskisser på respektive storlek finns på www. gustavsberg.se Vikt Se sortiment Montering Enligt bipackad montageanvisning Sortiment RSK-nr A* Vikt ** SA80G, kromade profiler SA90G, kromade profiler SA100G, kromade profiler Breddningsprofil SE-C Breddningsprofil, krom UPGUYDG Extra justering bredd 25 mm 2 A* = Bredmmått/ställbarhet i mm. ** = Vikt inkl emballage. Kompletterande produkter Kompletteras med lämplig duschblandare och duschset, se blandaravsnittet D16

18 D17

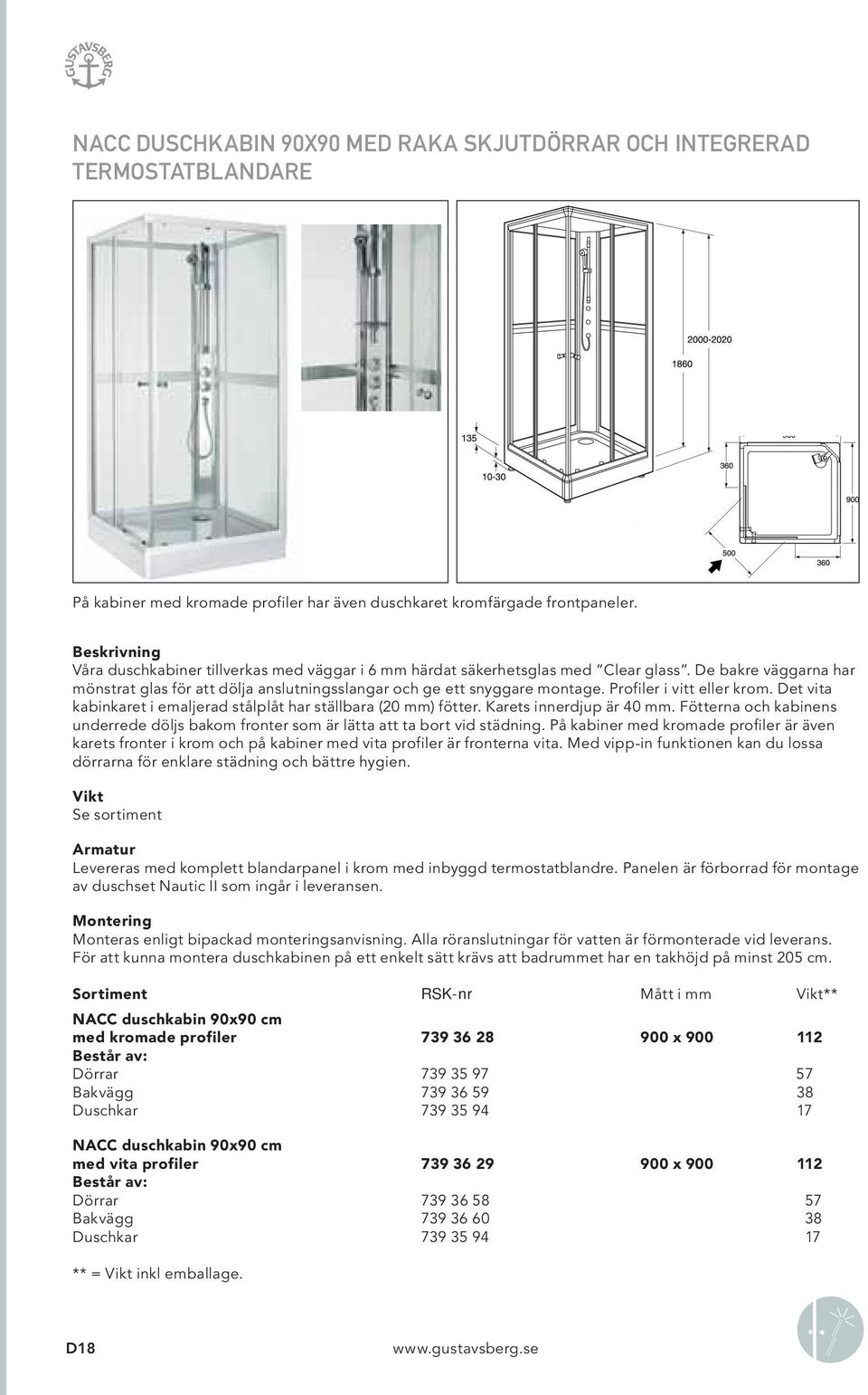

19 NACC DUSCHKABIN 90X90 MED RAKA SKJUTDÖRRAR OCH INTEGRERAD TERMOSTATBLANDARE På kabiner med kromade profiler har även duschkaret kromfärgade frontpaneler. Beskrivning Våra duschkabiner tillverkas med väggar i 6 mm härdat säkerhetsglas med Clear glass. De bakre väggarna har mönstrat glas för att dölja anslutningsslangar och ge ett snyggare montage. Profiler i vitt eller krom. Det vita kabinkaret i emaljerad stålplåt har ställbara (20 mm) fötter. Karets innerdjup är 40 mm. Fötterna och kabinens underrede döljs bakom fronter som är lätta att ta bort vid städning. På kabiner med kromade profiler är även karets fronter i krom och på kabiner med vita profiler är fronterna vita. Med vipp-in funktionen kan du lossa dörrarna för enklare städning och bättre hygien. Vikt Se sortiment Armatur Levereras med komplett blandarpanel i krom med inbyggd termostatblandre. Panelen är förborrad för montage av duschset Nautic II som ingår i leveransen. Montering Monteras enligt bipackad monteringsanvisning. Alla röranslutningar för vatten är förmonterade vid leverans. För att kunna montera duschkabinen på ett enkelt sätt krävs att badrummet har en takhöjd på minst 205 cm. Sortiment RSK-nr Mått i mm Vikt ** NACC duschkabin 90x90 cm med kromade profiler x Dörrar Bakvägg Duschkar NACC duschkabin 90x90 cm med vita profiler x Dörrar Bakvägg Duschkar ** = Vikt inkl emballage. D18

20 NACQ DUSCHKABIN 90X90 MED RUNDADE SKJUTDÖRRAR OCH INTEGRERAD TERMOSTATBLANDARE På kabiner med kromade profiler har även duschkaret kromfärgade frontpaneler. Beskrivning Våra duschkabiner tillverkas med väggar i härdat 6 mm säkerhetsglas med Clear glass. De bakre väggarna har mönstrat glas för att dölja anslutningsslangar och ge ett snyggare montage. Profiler i vitt eller krom. Det vita kabinkaret i emaljerad stålplåt har ställbara (20 mm) fötter. Karets innerdjup är 40 mm. Fötterna och kabinens underrede döljs bakom fronter som är lätta att ta bort vid städning. På kabiner med kromade profiler är även karets fronter i krom och på kabiner med vita profiler är fronterna vita. Med vipp-in funktionen kan du lossa dörrarna för enklare städning och bättre hygien. Vikt Se sortiment Armatur Levereras med komplett blandarpanel i krom med inbyggd termostatblandre. Panelen är förborrad för montage av duschset Nautic II som ingår i leveransen. Montering Monteras enligt bipackad monteringsanvisning. Alla röranslutningar för vatten är förmonterade vid leverans. För att kunna montera duschkabinen på ett enkelt sätt krävs att badrummet har en takhöjd på minst 205 cm. Sortiment RSK-nr Mått i mm Vikt ** NACQ duschkabin 90x90 cm med kromade profiler x Dörrar Bakvägg Duschkar NACQ duschkabin 90x90 cm med vita profiler x Dörrar Bakvägg Duschkar ** = Vikt inkl emballage D19

21 NCC DUSCHKABIN 80X80 MED RAKA SKJUTDÖRRAR G1/2 M26x På kabiner med kromade profiler har även duschkaret kromfärgade paneler. På kabiner med vita profiler är även fronterna vita. Beskrivning Våra duschkabiner tillverkas med väggar i 6 mm härdat säkerhetsglas med Clear glass. De bakre väggarna har mönstrat glas för att dölja anslutningsslangar och ge ett snyggare montage. Profiler i vitt eller krom. De vita kabinkaret i emaljerad stålplåt har ställbara (20 mm) fötter. Fötterna och kabinens underrede döljs bakom vita fronter som är lätta att ta bort vid städning. På kabiner med kromade profiler är även karets fronter i krom och på kabiner med vita profiler är fronterna vita. Med vipp-in funktionen kan du lossa dörrarna för enklare städning och bättre hygien. Vikt Se sortiment Armatur I leveransen ingår duschset, modell Nautic II men ingen blandare. Blandaren, 150 eller 160 c-c, kan monteras på höger eller vänster vägg. Montering Monteras enligt bipackad monteringsanvisning. För att kunna montera duschkabinen på ett enkelt sätt krävs att badrummet har en takhöjd på minst 205 cm. Sortiment RSK-nr Mått i mm Vikt ** NCC-G 80C med kromade profiler x Dörrar Bakvägg Duschkar NCC-G 80W med vita profiler x Dörrar Bakvägg Duschkar Blandarfästen (par) till blandare För att fästa blandaren i duschkabinen ** = Vikt inkl emballage. Kompletterande produkter Duschkabinen ska kompletteras med valfri duschblandare, se blandaravsnittet D20

22 NCC DUSCHKABIN 90X90 MED RAKA SKJUTDÖRRAR G1/2 M26x På kabiner med kromade profiler har även duschkaret kromfärgade paneler. Beskrivning Våra duschkabiner tillverkas med väggar i 6 mm härdat säkerhetsglas med Clear glass. De bakre väggarna har mönstrat glas för att dölja anslutningsslangar och ge ett snyggare montage. De vita kabinkaret i emaljerad stålplåt har ställbara (20 mm) fötter. Fötterna och kabinens underrede döljs bakom kromade frontersom är lätta att ta bort vid städning. På kabiner med kromade profiler är även karets fronter i krom. Med vipp-in funktionen kan du lossa dörrarna för enklare städning och bättre hygien. Vikt Se sortiment Armatur I leveransen ingår duschset, modell Nautic II men ingen blandare. Blandaren, 150 eller 160 c-c, kan monteras på höger eller vänster vägg. Montering Monteras enligt bipackad monteringsanvisning. För att kunna montera duschkabinen på ett enkelt sätt krävs att badrummet har en takhöjd på minst 205 cm. Sortiment RSK-nr Mått i mm Vikt ** NCC-G 90C med kromade profiler x Dörrar Bakvägg Duschkar Blandarfästen (par) till blandare För att fästa blandaren i duschkabinen ** = Vikt inkl emballage. Kompletterande produkter Duschkabinen ska kompletteras med valfri duschblandare, se blandaravsnittet D21

23 LB BADKARSVÄGG LB 70 LB 80 Beskrivning Avsedd för montage på fast vägg på badkarskanten. Svängbar 180. Stigargångjärn inbyggda i väggprofilen lyfter dörren med 5 mm vid öppning. Vägg i 6 mm härdat klart säkerhetsglas med Clear glass. Vid lutande väggar kan du ändå få en rak badkarsvägg. Ställbar väggprofil, 20 mm, är standard. Måtten som anges under A* nedan avser mått utsida profil och angivna maxmåtten kan endast uppnås vid raka väggar. Detaljerade måttskisser på respektive storlek finns på Vikt Se sortiment Montering Enligt bipackad montageanvisning Sortiment RSK-nr A* Vikt ** LB70G, kromade profiler LB80G, kromade profiler A* = Bredmmått/ställbarhet i mm. ** = Vikt inkl emballage. Kompletterande produkter Kompletteras med lämplig duschblandare och duschset, se blandaravsnittet D22
