1 Wing Jet Rampspridare för växtnäring, mikrogranulat och frö

2 Wing Jet Wing Jet 4024 med 6000 liters behållare och 340/85R38 radodlingshjul i körspår. Överum Wing Jet är en rampspridare för växtnäring, mikrogranulat och frö. Den ger exakt och jämn utmatning längs hela arbetsbredden med full giva ända ut till fältkanten, vilket ger maximal skörd över hela fältet. Wing Jet har fast arbetsbredd på 12, 18, 20 eller 24 meter. Minimal vindkänslighet och exakt arbetsbredd, som är oberoende av gödselmedel, är viktiga fördelar som betyder mycket för både miljö och ekonomi. Överum Wing Jet har en tvångsstyrd utmatning via knastervalsar, vilket ger exakt och jämn utmatning till varje spridarplatta. Gödseln sprids på en linje strax bakom rampen, vilket ger hög precision i till- och frånslag av utmatningen, ungefär som en växtskyddsspruta. Med hjälp av spridarplattan fördelas materialet till en jämn spridningsbild. detaljer som kommer i kontakt med gödsel är tillverkade av rostfria material, vilket genererar en lång livslängd. Wing Jet K-Plus har en ny typ av drivrulle för den markberoende utmatningen. Den nya bredare gummidrivrullen rullar jämnare på traktormönstrade däck, och har kraftigare mönster för säkrare matning under svåra förhållanden. Utväxlingen mellan drivrullen och utmatningen kan väljas i 4 steg i drivkonsolen, för att optimera regleringen till ett lämpligt arbetsområde. Elektronikens hastighetsgivare är placerad direkt på drivrullens axel och påverkas inte av vilken utväxling som används för utmatningen Ny drivrulle med 4 utväxlingar. Arbetsbredd och bakåtspridning påverkas inte av olika typer av gödsel, vilket gör inställningen enkel. Den korta kastlängden gör också Wing Jet betydligt mindre vindkänslig jämfört med kastspridare. Utmatningsmängden ställs in via en steglös växellåda, Variatorn. Tack vare Variatorns exakthet och den markberoende drivningen blir givan mycket exakt. Wing Jet kan utrustas med ett flertal däcksdimensioner. Breda däck med lågt marktryck eller smalare däck för körning i körspår och högväxande gröda. Behållaren är gjord av rostfritt stål, och alla Stor lättåtkomlig behållare innebär snabb fyllning och hög kapacitet.

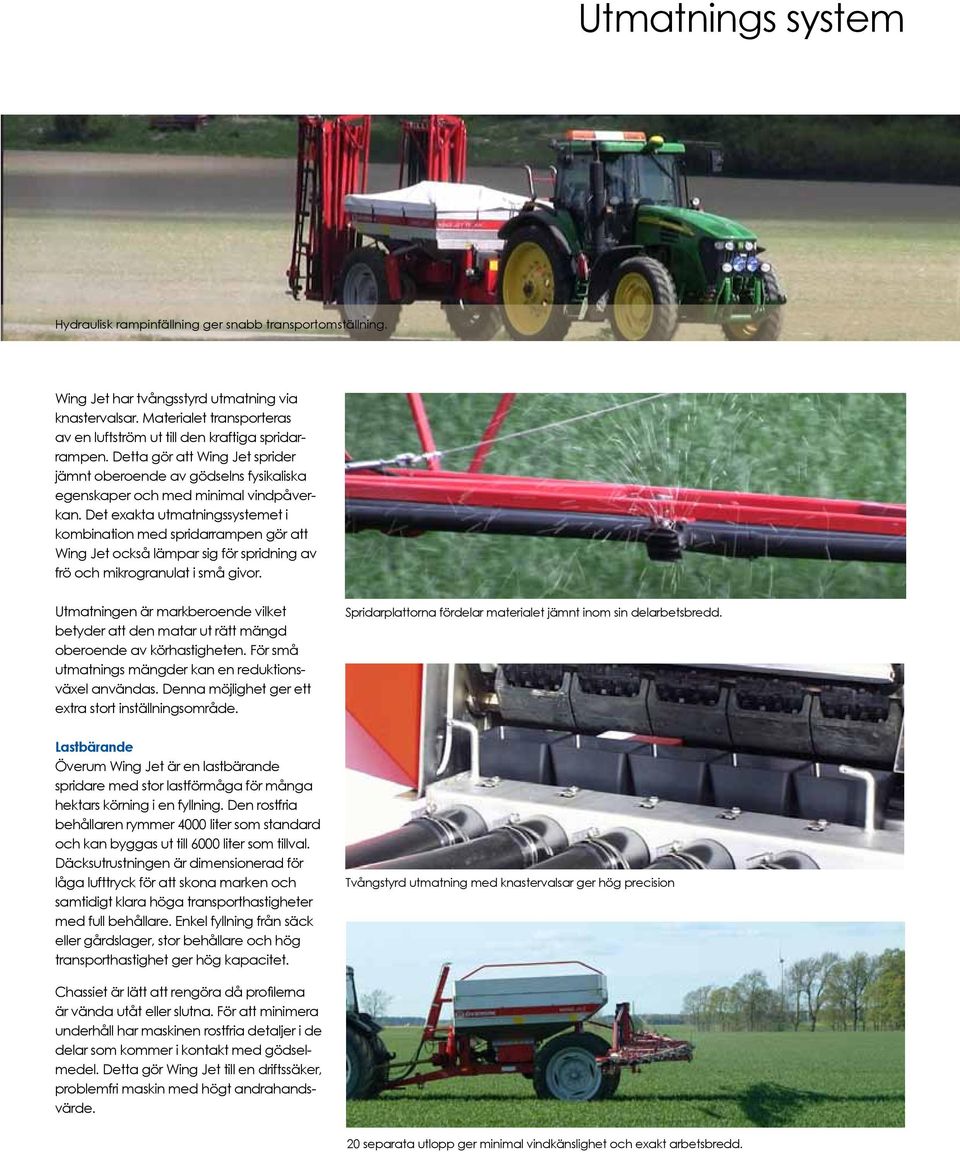

3 Utmatnings system Hydraulisk rampinfällning ger snabb transportomställning. Wing Jet har tvångsstyrd utmatning via knastervalsar. Materialet transporteras av en luftström ut till den kraftiga spridarrampen. Detta gör att Wing Jet sprider jämnt oberoende av gödselns fysikaliska egenskaper och med minimal vindpåverkan. Det exakta utmatningssystemet i kombination med spridarrampen gör att Wing Jet också lämpar sig för spridning av frö och mikrogranulat i små givor. Utmatningen är markberoende vilket betyder att den matar ut rätt mängd oberoende av körhastigheten. För små utmatnings mängder kan en reduktionsväxel användas. Denna möjlighet ger ett extra stort inställningsområde. Spridarplattorna fördelar materialet jämnt inom sin delarbetsbredd. Lastbärande Överum Wing Jet är en lastbärande spridare med stor lastförmåga för många hektars körning i en fyllning. Den rostfria behållaren rymmer 4000 liter som standard och kan byggas ut till 6000 liter som tillval. Däcksutrustningen är dimensionerad för låga lufttryck för att skona marken och samtidigt klara höga transporthastigheter med full behållare. Enkel fyllning från säck eller gårdslager, stor behållare och hög transporthastighet ger hög kapacitet. Tvångstyrd utmatning med knastervalsar ger hög precision Chassiet är lätt att rengöra då profilerna är vända utåt eller slutna. För att minimera underhåll har maskinen rostfria detaljer i de delar som kommer i kontakt med gödselmedel. Detta gör Wing Jet till en driftssäker, problemfri maskin med högt andrahandsvärde. 20 separata utlopp ger minimal vindkänslighet och exakt arbetsbredd.

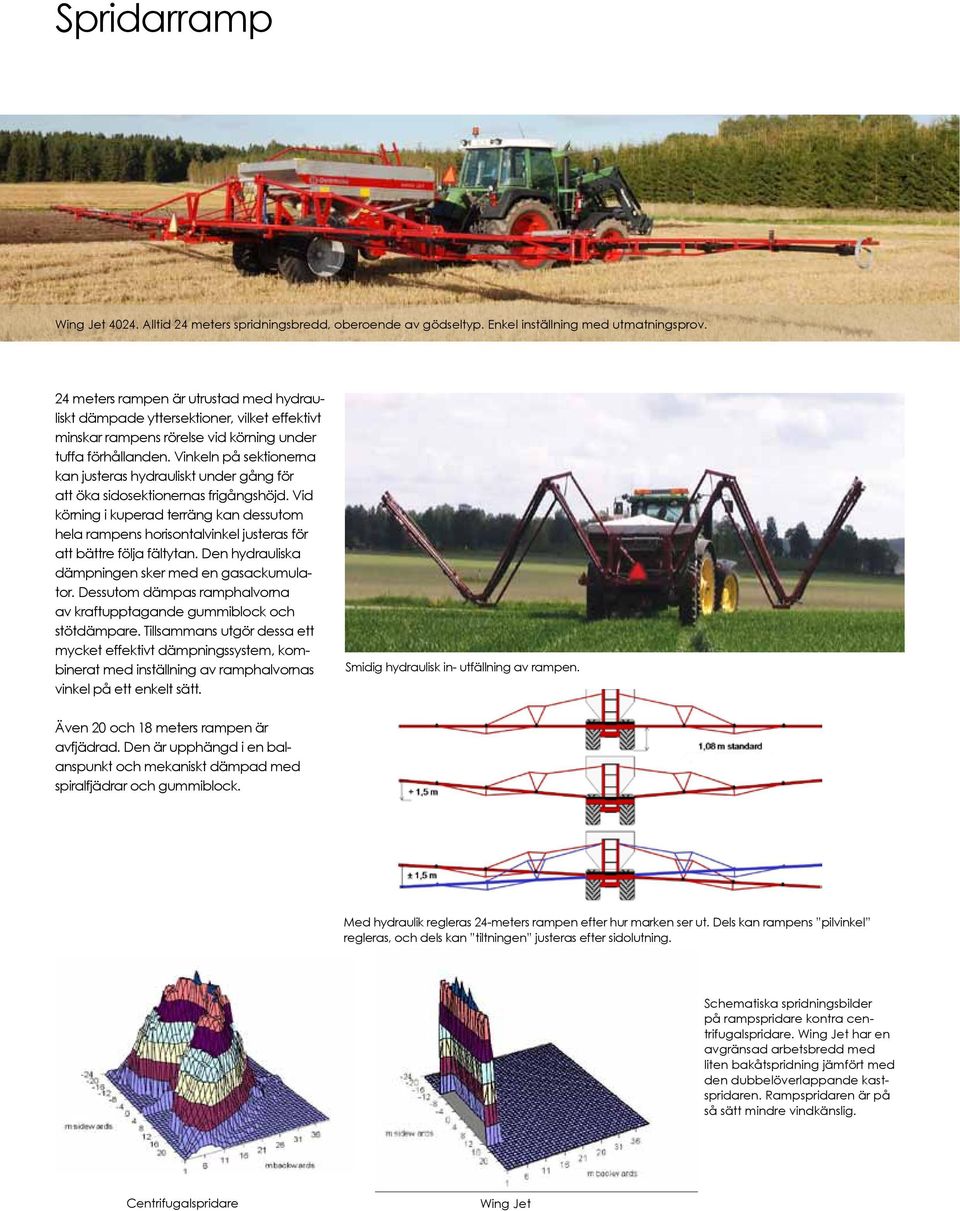

4 Spridarramp Wing Jet Alltid 24 meters spridningsbredd, oberoende av gödseltyp. Enkel inställning med utmatningsprov. 24 meters rampen är utrustad med hydrauliskt dämpade yttersektioner, vilket effektivt minskar rampens rörelse vid körning under tuffa förhållanden. Vinkeln på sektionerna kan justeras hydrauliskt under gång för att öka sidosektionernas frigångshöjd. Vid körning i kuperad terräng kan dessutom hela rampens horisontalvinkel justeras för att bättre följa fältytan. Den hydrauliska dämpningen sker med en gasackumulator. Dessutom dämpas ramphalvorna av kraftupptagande gummiblock och stötdämpare. Tillsammans utgör dessa ett mycket effektivt dämpningssystem, kombinerat med inställning av ramphalvornas vinkel på ett enkelt sätt. Smidig hydraulisk in- utfällning av rampen. Även 20 och 18 meters rampen är avfjädrad. Den är upphängd i en balanspunkt och mekaniskt dämpad med spiralfjädrar och gummiblock. Med hydraulik regleras 24-meters rampen efter hur marken ser ut. Dels kan rampens pilvinkel regleras, och dels kan tiltningen justeras efter sidolutning. Schematiska spridningsbilder på rampspridare kontra centrifugalspridare. Wing Jet har en avgränsad arbetsbredd med liten bakåtspridning jämfört med den dubbelöverlappande kastspridaren. Rampspridaren är på så sätt mindre vindkänslig. Centrifugalspridare Wing Jet

5 Kontrollutrustning, Styrning och GPS Överum Wing Jet 4024 med Yara N-Sensor för behovsanpassad kvävegödsling (K-Plus Tronic krävs) Det nya elektroniska kontrollsystemet K-Plus, kan enkelt anslutas till traktorns GPS-utrustning som håller reda på var maskinen har spridit gödsel. Utrustningen kan programmeras för automatisk avstängning och tillslag av rampens fyra delar med valfri grad av överlappning. På så sätt kan mistor såväl som dubbelgödsling med liggsäd och tröskproblem minimeras. Med denna teknik får lantbrukaren möjlighet att sprida full giva ända ut till fältkanten och dessutom automatisk anpassning till sneda vändtegar, åkerholmar, dräneringsbrunnar mm. Föraren kan koncentrera sig på körningen utan att behöva fundera på när det är lagom att stänga av och starta spridningen. Denna precisionsgödsling sparar gödsel, ger jämnare kvalitet på skörden, lägre tröskkostnader och underlättar för föraren. Precisionsodling med fjärrstyrd gödselgiva K-Plus Tronic, innebär både kontroll och styrning av utmatad mängd spridningsmaterial från förarhytten. Via förardisplayen kan enkelt utmatningsmängden ökas respektive minskas i steg om 10%. Automatisk delavstängning med hjälp av GPS kan anslutas till K-Plus. Wing Jet är också kompatibel med Yara N-Sensor som kan läsa av klorofyllhalten i växande gröda och på så sätt avgöra hur mycket växtnäring som behövs på varje del av fältet. N-sensorn kommunicerar med K-Plus Tronicsystemet som sedan automatiskt höjer respektive sänker utmatningsmängden. K-Plus monitorn ger föraren information om maskinens funktioner Systemet mäter hastigheten på utmatningsaxlarna och korrigerar variatorn till rätt utmatningsmängd. Displayen ger föraren information både om aktuell giva och inställt normalvärde. K-Plus ansluts enkelt till extern GPS/N-Sensor med RS 232 kabel.

6 Wing Jet med tryckluftsbromsar (marknadsförs ej i Sverige) Wing Jet 4024 sprider proteingiva i höstvete. Givan styrs automatiskt från N-Sensorn på traktorns tak. För tyska marknaden finns en speciell modell av Wing Jet utrustad med tryckluftsbromsar samt belysning och skyltar enligt tyska trafikregler. Draget är antingen enligt tysk standard med högt placerad dragögla ovanför kraftuttaget, eller ett standarddrag för hitchkrok alt. jordbruksdrag. Tryckluftsbromsarna innebär speciella nav, och därmed speciella hjul, och chassiet är dessutom högbyggt, 190 mm högre än standard. Tre hjulalternativ kan monteras från fabrik i kombination med tryckluftsbroms: 420/85R34 (16,9-34) för körning i körspår, 800/45-30,5 stora lågtrycksdäck eller 600/55-26,5 som ger max transporthöjd under 4,0 m även för den högsta modellen 4018/4020. Wing Jet 4024 högbyggd med tryckluftsbroms och dragögla ovanför kraftuttaget. 420/85R34 hjul. Det som ofta framförs av tyska lantbrukare som argument för Wing Jet-tekniken är: Att arbetsbredd och fördelning inte påverkas av olika gödselpartier. Man köper den mest prisvärda produkten som marknaden erbjuder. All granulerad, prillad eller peletterad produkt går att sprida jämnt med Wing Jet. (Däremot fungerar inte produkter i mjölform.) Wing Jet är inte känslig för vind och kuperad terräng som andra spridartyper är. Full giva ända ut till fältkanten utan spill utanför (vändtegen är ofta 25-30% av arealen) Mindre överlappning vid sneda fältformer (delavstängning i fyra delar). Wing Jet 4024 med 800/45-30,5 lågtrycksdäck som bär full last med lågt lufttryck. Optimalt vid tidig övergödsling med svag bärighet i fält. Ställ samma krav på spridaren som på växtskyddssprutan Full giva ut mot kanten, inget spill i renar, åkerholmar och diken.

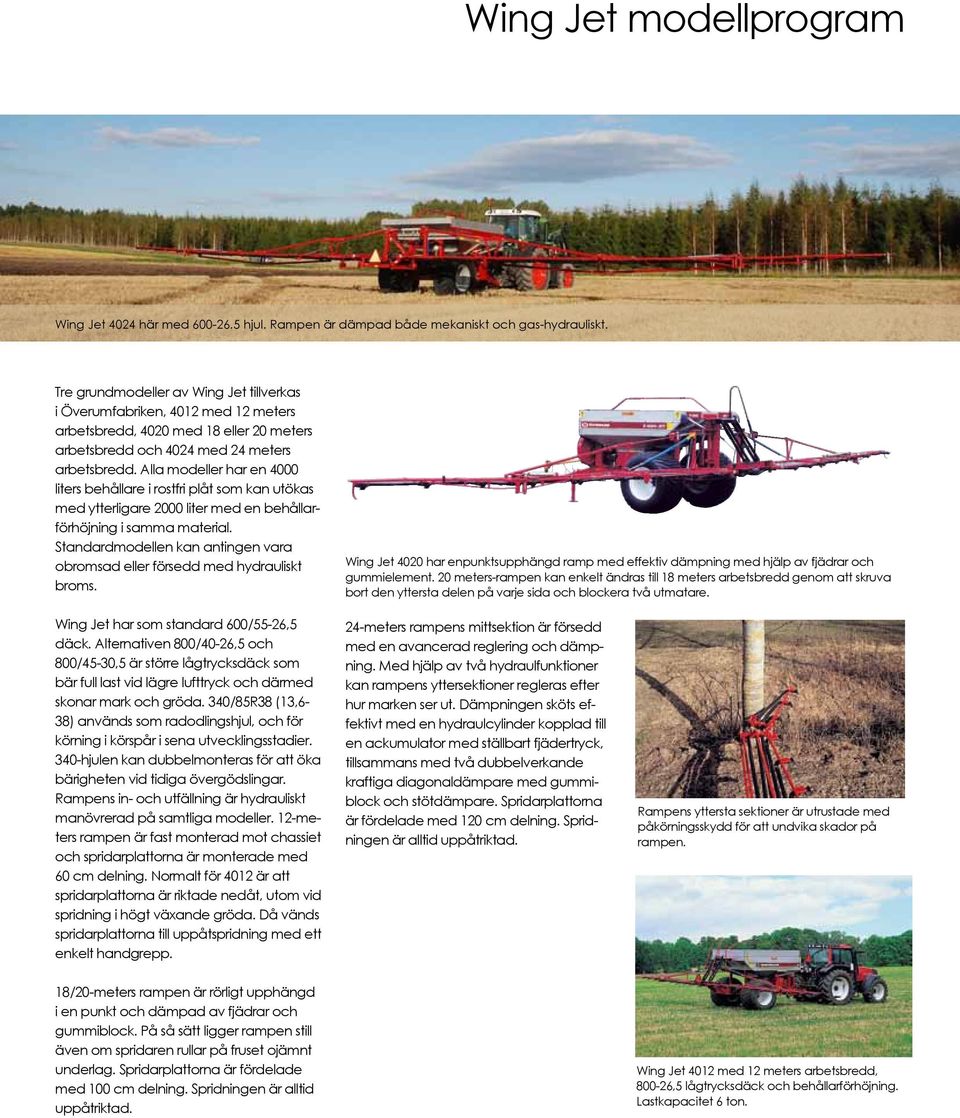

7 Wing Jet modellprogram Wing Jet 4024 här med hjul. Rampen är dämpad både mekaniskt och gas-hydrauliskt. Tre grundmodeller av Wing Jet tillverkas i Överumfabriken, 4012 med 12 meters arbetsbredd, 4020 med 18 eller 20 meters arbetsbredd och 4024 med 24 meters arbetsbredd. Alla modeller har en 4000 liters behållare i rostfri plåt som kan utökas med ytterligare 2000 liter med en behållarförhöjning i samma material. Standardmodellen kan antingen vara obromsad eller försedd med hydrauliskt broms. Wing Jet 4020 har enpunktsupphängd ramp med effektiv dämpning med hjälp av fjädrar och gummielement. 20 meters-rampen kan enkelt ändras till 18 meters arbetsbredd genom att skruva bort den yttersta delen på varje sida och blockera två utmatare. Wing Jet har som standard 600/55-26,5 däck. Alternativen 800/40-26,5 och 800/45-30,5 är större lågtrycksdäck som bär full last vid lägre lufttryck och därmed skonar mark och gröda. 340/85R38 (13,6-38) används som radodlingshjul, och för körning i körspår i sena utvecklingsstadier. 340-hjulen kan dubbelmonteras för att öka bärigheten vid tidiga övergödslingar. Rampens in- och utfällning är hydrauliskt manövrerad på samtliga modeller. 12-meters rampen är fast monterad mot chassiet och spridarplattorna är monterade med 60 cm delning. Normalt för 4012 är att spridarplattorna är riktade nedåt, utom vid spridning i högt växande gröda. Då vänds spridarplattorna till uppåtspridning med ett enkelt handgrepp. 24-meters rampens mittsektion är försedd med en avancerad reglering och dämpning. Med hjälp av två hydraulfunktioner kan rampens yttersektioner regleras efter hur marken ser ut. Dämpningen sköts effektivt med en hydraulcylinder kopplad till en ackumulator med ställbart fjädertryck, tillsammans med två dubbelverkande kraftiga diagonaldämpare med gummiblock och stötdämpare. Spridarplattorna är fördelade med 120 cm delning. Spridningen är alltid uppåtriktad. Rampens yttersta sektioner är utrustade med påkörningsskydd för att undvika skador på rampen. 18/20-meters rampen är rörligt upphängd i en punkt och dämpad av fjädrar och gummiblock. På så sätt ligger rampen still även om spridaren rullar på fruset ojämnt underlag. Spridarplattorna är fördelade med 100 cm delning. Spridningen är alltid uppåtriktad. Wing Jet 4012 med 12 meters arbetsbredd, ,5 lågtrycksdäck och behållarförhöjning. Lastkapacitet 6 ton.

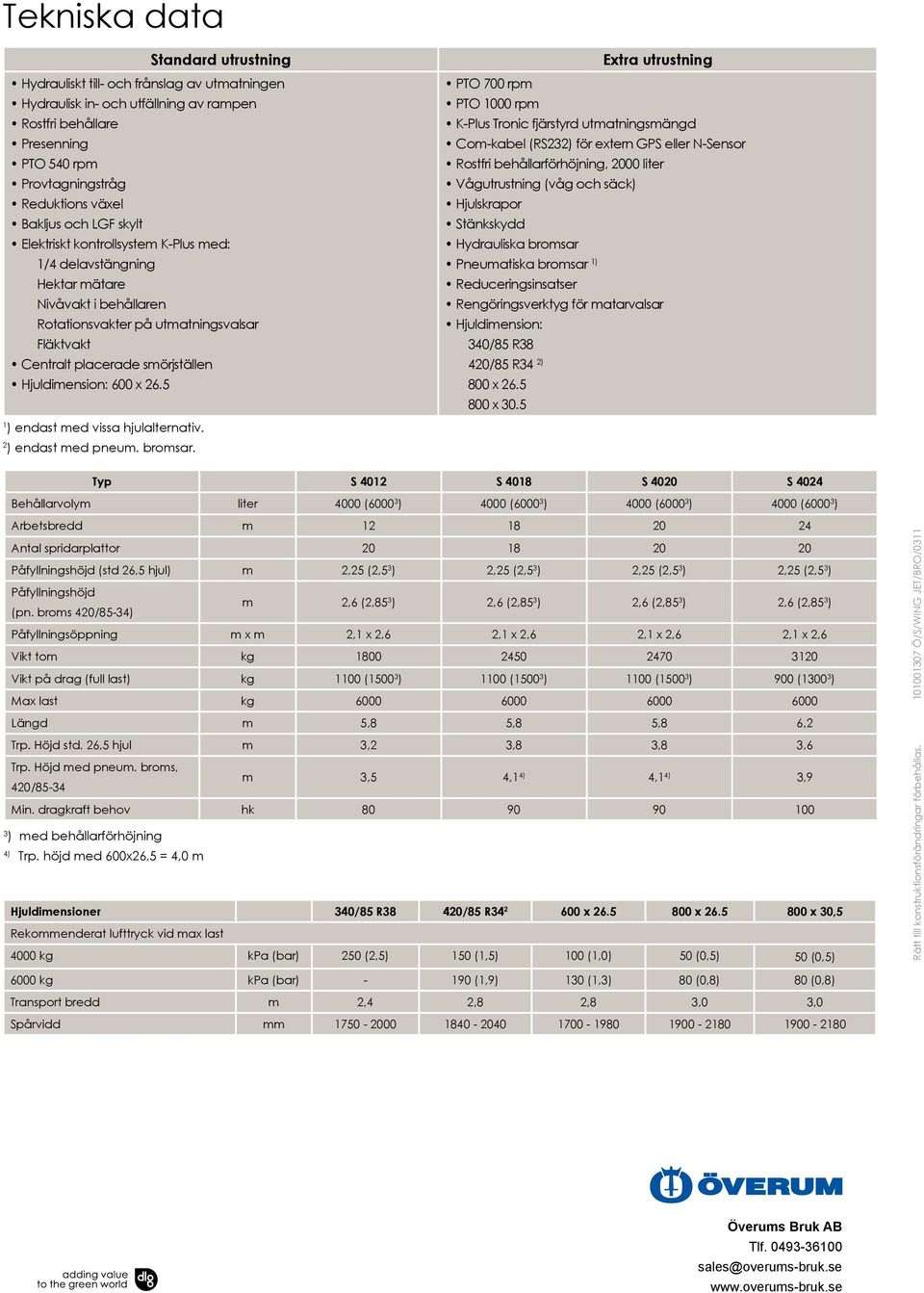

8 Tekniska data Standard utrustning Hydrauliskt till- och frånslag av utmatningen Hydraulisk in- och utfällning av rampen Rostfri behållare Presenning PTO 540 rpm Provtagningstråg Reduktions växel Bakljus och LGF skylt Elektriskt kontrollsystem K-Plus med: 1/4 delavstängning Hektar mätare Nivåvakt i behållaren Rotationsvakter på utmatningsvalsar Fläktvakt Centralt placerade smörjställen Hjuldimension: 600 x ) endast med vissa hjulalternativ. Extra utrustning PTO 700 rpm PTO 1000 rpm K-Plus Tronic fjärstyrd utmatningsmängd Com-kabel (RS232) för extern GPS eller N-Sensor Rostfri behållarförhöjning, 2000 liter Vågutrustning (våg och säck) Hjulskrapor Stänkskydd Hydrauliska bromsar Pneumatiska bromsar 1) Reduceringsinsatser Rengöringsverktyg för matarvalsar Hjuldimension: 340/85 R38 420/85 R34 2) 800 x x ) endast med pneum. bromsar. Typ S 4012 S 4018 S 4020 S 4024 Behållarvolym liter 4000 ( ) 4000 ( ) 4000 ( ) 4000 ( ) Arbetsbredd m Antal spridarplattor Påfyllningshöjd (std 26,5 hjul) m 2,25 (2,5 3 ) 2,25 (2,5 3 ) 2,25 (2,5 3 ) 2,25 (2,5 3 ) Påfyllningshöjd (pn. broms 420/85-34) m 2,6 (2,85 3 ) 2,6 (2,85 3 ) 2,6 (2,85 3 ) 2,6 (2,85 3 ) Påfyllningsöppning m x m 2,1 x 2,6 2,1 x 2,6 2,1 x 2,6 2,1 x 2,6 Vikt tom kg Vikt på drag (full last) kg 1100 ( ) 1100 ( ) 1100 ( ) 900 ( ) Max last kg Längd m 5,8 5,8 5,8 6,2 Trp. Höjd std. 26,5 hjul m 3,2 3,8 3,8 3,6 Trp. Höjd med pneum. broms, 420/85-34 m 3,5 4,1 4) 4,1 4) 3,9 Min. dragkraft behov hk ) med behållarförhöjning 4) Trp. höjd med 600x26,5 = 4,0 m Hjuldimensioner 340/85 R38 420/85 R x x x 30,5 Rekommenderat lufttryck vid max last 4000 kg kpa (bar) 250 (2,5) 150 (1,5) 100 (1,0) 50 (0,5) 50 (0,5) Rätt till konstruktionsförändringar förbehållas Ö/S/WING JET/BRO/ kg kpa (bar) (1,9) 130 (1,3) 80 (0,8) 80 (0,8) Transport bredd m 2,4 2,8 2,8 3,0 3,0 Spårvidd mm Överums Bruk AB Tlf sales@overums-bruk.se
