1 Trippel-slåttermaskiner Trippel-maskiner GXT-serien, arbetsbredd 12,3 m Moving agriculture ahead

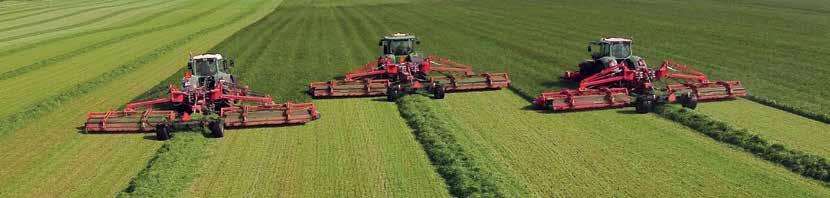

2 Rotorbalk GXT Stora arbetsbredder ökar effektiviteten Stora arbetsbredder ökar effektiviteten, perfekt till fasta körspår. Största möjliga effektivitet hänger samman med stora arbetsbredder. Stora arbetsbredder kräver därför trippel-maskiner, som beroende på förhållanden kan avverka hektar/tim. En investering i trippel-maskiner är därför en investering i billigare arbetstimmar. Kongskilde har valt att gå en egen väg, och har konstruerat en bogserad trippel-maskin, GXT. Med hjälp av en unik transportvagn erhålls en maskin med både stor arbetsbredd, liten vändradie, bra viktfördeling och mycket bra manövrerbarhet! Utan att kompromissa med arbetskvaliteten Trippel-maskinerna från Kongskilde kompromissar inte med arbetskvaliteten. De är utrustade med den låga, släta Kongskilde-rotorbalken, och med en rad fördelar, t.ex. den avfjädrade pendelupphängningen, som säkrar skonsam foderbehandling och snabb återväxt.

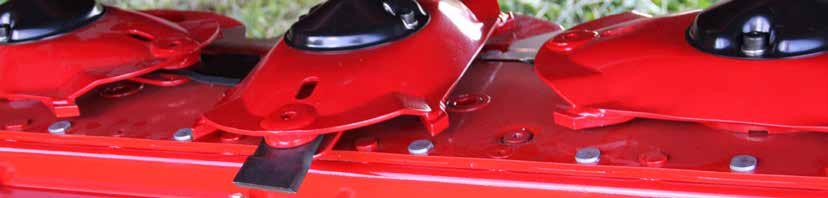

3 Rotorbalk GXT och GXF GXT rotorslåttermaskiner är försedda med den unika, släta Kongskilderotorbalken, som kännetecknas av: Egenskaper: Top Service Helt slät undersida Låg rotorbalk Rotorbalken är väl skyddad underifrån och framifrån. Q+ tallrik som ger längre livslängd De heltäckande släpskorna skyddar rotorbalken. Fördelar: Skonar marken och grödan och säkrar en bättre återväxt. Ger jämn stubb och bra flöde under svåra förhållanden. Längre livslängd och lägre omkostnader. Skyddad rotorbalk Rotorbalken är väl skyddad mot sten och ojämnheter i marken. Släpskorna fungerar som integrerade stenskydd. Med Kongskildes rotorbalk är det möjligt att lämna en låg jämn stubb ända ned till 40 mm, eftersom rotorbalken arbetar med en liten skärvinkel på endast 3 grader. Man uppnår ett flackare snitt och därmed en jämn stubbhöjd och bättre flöde i maskinen. De vridna Q+ knivarna är vändbara och ger ett fint snitt. Alla slitdelar på rotorbalken är robust konstruerade, så de håller länge. Motskäret är 2 mm högre än rotorbalkens översida, vilket minskar slitaget på rotorbalkens lock. Q+ tallrik är standard. Skydd av rotorbalken. Rotorbalken är väl skyddad mot sten och ojämnheter i marken. Släpskorna fungerar som integrerade stenskydd. Rotorbalkens Top Service design gör det möjligt att kontrollera och byta ett kugghjul eller lager för varje enskild tallrik.

4 GXT-P med PE-crimper GXT-P maskinerna är utrustade med Kongskilde s effektiva PE-crimper. Alla GXT-P maskiner är utrustade med Kongskilde s effektiva PE-crimper. Den säkrar snabbare torkning av gräset, samtidigt som fodervärdet bevaras. Egenskaper: Top Dry: Inställning av crimpningsgraden på PE-crimpern sker utan verktyg Enkelt underhåll: PE-crimpern drivs med kilremmar. PE-fingrarna är flexibla i sidled, och klarar även större sten och kan därför skona maskinen vid kontakt med främmande föremål. Crimpern är stark och har stabil rotation, både i mycket kraftiga och i tunna grödor. Lång livslängd: PE-crimpern är av Y -fingertypen. De är tillverkade av polyethylen, som har stor slitstyrka och därmed lång livslängd. Fingrarna är lätta att byta. Fördelar: Den normala 30 % torrsubstanshalten för ensilage uppnås på ett dygn i den breda, men tunna strängen. Minimalt underhåll. Remdriften arbetar också chockabsorberande och skonar transmissionen. Ger jämn sträng, bättre foderkvalitet och högre mjölkavkastning. GXT Top Dry kan enkelt och snabbt aktiveras med styrenheten från hytten - perfekt för effektiv bredspridning. Inställning av crimpningsgraden på PE-crimpern sker utan verktyg. Styrenhet till GXT Collector. Top Dry är aktiverat och GXT kan nu bredsprida gräset.

5 Transportvagnen ger bra manövrerbarhet Egenskaper: Liten vändradie på vändtegen. GXT har en relativt liten vändradie, eftersom maskinen som standard är utrustad med tvångsstyrning. Det räcker t.ex. med en vändteg på 2 x maskinens arbetsbredd, för att GXT ska ha plats att vända. GXT har en transportbredd på bara 3 m, och den tvångsstyrda transportvagnen gör maskinen mycket manövrerbar. Maskinens låga höjd ger också god överblick från traktorn under transport. Fördelar: Man uppnår stabil körning både under transport och i arbete. Transport genom smala passager och mellan fält är inget problem. Det är inte nödvändigt att föraren lämnar traktorn. Tvångsstyrning på bakaxel. Det är fullt möjligt att ställa om GXT från transport till full arbetsbredd på en halv minut. Omställningen sker hydrauliskt, med traktorns egen hydraulik. Omställning sker utan att lämna traktorn. Liten transportbredd och bra överblick. GXT ställs om från transport till full arbetsbredd på en halv minut.

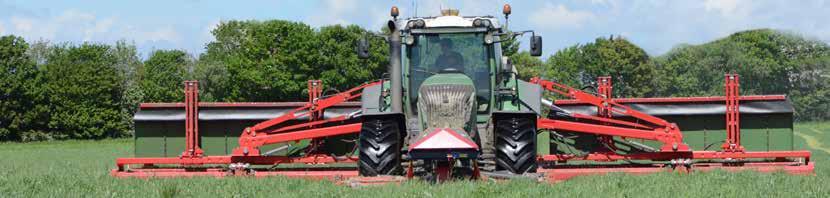

6 GXT trippel-slåttermaskin med en arbetsbredd på 12,3 meter Kongskilde har konstruerat världens första bogserade trippel-slåttermaskin, GXT. Detta ger möjlighet till helt nya standarder för arbetsbredder, nämligen helt upp till 12,3 m. GXT-maskinen ger därför möjlighet att effektivisera och optimera driften ytterligare. Med GXT kan man, allt efter förhållanden, klara att slå upp till 20 ha i timmen. Lösningen har också fördelen att man utanför grässäsongen kan använda traktorn till andra arbetsuppgifter, vilket gör investeringen attraktiv i förhållande till stora självgående enheter. Hjul Möjlighet till bredare hjul. Transportvagnen Det viktigaste kännetecknet för GXT är den patenterade transportvagnen, som är utrustad med tvångsstyrning av hjulen. Detta gör, att GXT är lätt att manövrera i fält, på vändteg, i fälthörn och vid transport. Att GXT är bogserad innebär lägre axellast, eftersom maskinens vikt fördelas på flera axlar.

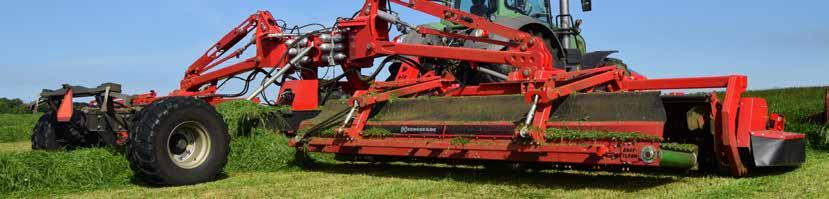

7 Slåtterenheterna Slåtterenheterna är pendelupphängda och försedda med den släta, låga Kongskilde-rotorbalken. Arbetskvaliteten är därför mycket bra, även i hög hastighet. GXT levereras både med och utan crimper. Crimper-maskinen kan också utrustas med Collector, vilket optimerar maskinkedjan. VariFloat avfjädrad pendelupphängning Avfjädrad pendelupphängning av slåtterenheterna ger bra terrängföljsamhet med lågt marktryck.

8 Top Safe Egenskaper: Draget är försett med en säkring, som jämnar ut de rörelser som uppstår när traktorn kör över t.ex. hjulspår eller andra ojämnheter. Inställningen av stubbhöjden sker steglöst centralt på varje slåtterenhet. Fjädrarna vid stubbhöjdsregleringen är till Top Safe-funktionen, som lyfter rotorbalken, så den skonas vid påkörning av sten. Fördelar: Säkrar mjuk körning både i arbete och i transport. Mindre påkänning på slåtterenheterna innebär lägre underhållskostnad. Top safe minskar påkänningen på rotorbalkarna vid arbete I hög hastighet. Skydd vid påkörning. Stubbhöjdsregleringen är integrerad med Top Safe.

9 Collector för GXT Collector ger effektiv sammanläggning av strängar Egenskaper: Maximerad skördekapacitet: Kombinationen av GXT och Collector-banden maximerar skördekapaciteten. Med Collector kan man lägga ihop material från 12,3 m arbetsbredd till en sträng. Detta reducerar kostnader, eftersom strängen kan tas upp av en tremeters pick-up, och därför behövs ingen strängläggning för den efterföljande skördemaskinen. Fördelar: Reducerar förluster av värdefull gröda, t.ex. Späd gröda med höga energi- och proteinvärden, klöverbaserade gräsvallar och lusern som skördas tidigt samt sena höstskördar. Schwadablage Breitstreuen Normal sammanläggning till en sträng. Collector-banden hanteras och drivs hydrauliskt och styrs individuellt från traktorn. Feldkante Utrustning för bredspridning är standard. Collector-enheterna fälls upp och Top Dry plåten kopplas in. Inga verktyg behövs. Beroende på förhållanden är det möjligt att samla en sträng på 2.5 till 2.8 m från 12.3 m arbetsbredd. Linke Seite Schwadablage Rechte Seite Breitstreuen 23 Meter Mähen Vid bredspridning fälls Collector-banden upp. En stor bredspridd sträng från 24 m arbetsbredd som kan räfsas till en sträng. 12 Meter in einem Schwad Technik Intelligent eingesetzt

10 GXF Contour Float ger bra markföljning Egenskaper: Q+ - knivar med lång livslängd. Fördelar: Perfekt markföljning. Kongskilde - rotorbalk: - Låg rotorbalk - Helt slät undersida - Integrerade stenskydd. Contour Float: - Avvinkling I sidled påf Vertikal rörelse på upp till 55 cm. Samtidigt som rotorbalken rör sig upp och ner i upphängningen, tippar den bakåt och framåt (16 ) så den håller sig parallell med marken. - Rotorbalken är fjäderupphängd och bogserad I ramen. Contour Float absorberar därmed påkänningarna och skyddar maskinen även I hög hastighet. Reducerad risk för nedsmutsning av fodret. Sparar pengar och ökar maskinens livslängd. Maskinerna är försedda med Contour Float vilket är Kongskilde s nya system för markföljning. Det nya systemet, Contour Float, ger GXF front slåtterkross exceptionellt bra markföljningsförmåga som säkrar hög arbetskvalitet och perfekt stubb, även under svåra förhållanden. 12 Contour Float Avvinkling I sidled. 55 cm Ett enkelverkande hydrauluttag behövs. Den avfjädrade parallellogrammen reducerar marktrycket och skyddar rotorbalken. Contour Float På jämn mark. Contour Float På ojämn mark.

11 Tekniska data GXT-modeller GXT GXT P GXT P med Collector Arbetsbredd m m m Transportbredd, med standard hjul 2.99 m 2.99 m 2.99 m Antal tallrikar Antal knivar Traktor, min. 147 kw/200 HP 191 kw/250 HP 220 kw/300 HP PTO storlek 1 3/ / /4-20 PTO, med frihjul 1000 rpm 1000 rpm 1000 rpm Kategori trepunktslyft III III III Typ Bogserad Bogserad Bogserad Crimper typ - PE-fingrar PE-fingrar Hydrauluttag 2 enkelv. + 1 dubbelv. 2 enkelv. + 1 dubbelv. 2 enkelv. + 1 dubbelv. + LS Hjul (standard) 15.0/ / /70-18 Vikt 5840 kg 6400 kg 7700 kg GXF-modeller GXF 3205 P GXF 3605 P Arbetsbredd (m) 3.15 m 3.55 m Crimper typ PE-fingrar PE-fingrar Strängbredd (m) m m Avfjädring Contour Float Contour Float Typ av tallrik Q+ Q+ Typ av knivar Vridna knivar Vridna knivar Antal tallrikar/knivar 8/16 9/18 Traktor, min. 60 kw/82 HP 70 kw/95 HP PTO storlek 1⅜ - 6 splines 1⅜ - 6 splines PTO, med frihjul 1000 rpm 1000 rpm Kategori trepunktslyft A-ram A-ram Hydrauluttag 1 enkelv. 1 enkelv. Vikt 1180 kg 1260 Kg

12 Vi förbehåller oss rätten till ändringar utan föregående meddelande Ö/SE/GXT Triple/BRO/1018 Kongskilde Agriculture Tel Moving agriculture ahead
