GreenTec Spearhead Twiga Basic

Transkript

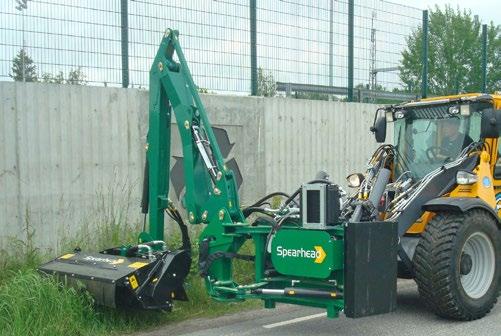

1 GreenTec Spearhead Twiga Basic Användningsområde: Släntklippning Häckklippning Grönytor Produktfördelar: Mekanisk parallellföring Hydraulisk påkörningssäkring Frontmontering/bra sikt över redskapet Twiga Basic-serien är baserad på Spearheads övriga Twiga-program där armen monteras i frontlyft eller i lastmaskinens lastarfäste. Basic-serien drivs av bärarens hydraulsystem och levereras därför utan oljetank och pump. Följande hydrauluttag behövs: Armfunktionerna kräver tre dubbelverkande och ett enkelverkande hydrauluttag samt en hydraulslang med fri retur till tank. Flytställning av klippvinkeln och arm är standard. För det monterade redskapet behövs ett dubbelverkande hydrauluttag samt en hydraulslang med fri retur till tank (hydr.slangar med fri retur kan kopplas samman). Vid beställning ange fäste: Trima, 3-punkt, Schäffer, Weidemann, Stora BM etc. Beskrivning Basic 6000 Basic 6000T Basic 7000T Räckvidd vågrät/lodrät (m) 6,3/ 7,2 7,1/ 8,1 7,9/8,9 Vikt utan redskap (kg) Pris grundutförande utan redskap Grensåg LRS 2002/2402, arb.bredd 2,0/2,4 m. se katalog sid 107 Häckklippare HL 150/180/210/240, arb.bredd 1,5/1,8/2,1/2,4 m. se katalog sid 109 Häckklippare HX 170/230/270, arb.bredd 1,7/2,3/2,7 m. se katalog sid 110 Häckklippare RC 162, arb.bredd 1,6 m. se katalog sid 111 Häckklippare RM 232, arb.bredd 2,3 m. se katalog sid 112 Slaghackshuvud MP 120/150, arb.bredd 1,2/1,5 m. se katalog sid 113 Kättinghuvud GT 135/155, arb.bredd 1,35/1,55 m. se katalog sid 114 Extrautrustning Mekanisk/hydraulisk snabbkoppling, lev per redskap (se katalog sid 86) Slangset mellan redskap och bärare Elektrisk joystickbetjäning inkl. fördelningsventil liter Mängdfördelare som reglerar oljeflödet Oljekylare Motviktspaket 222 kg (max 3 st)

2 Räckvidd i världsklass GreenTec Spearhead Twiga Spearhead Twiga är en komplett serie av väg- och släntklippare samt gren- och häckklippare med räckvidder upp till 9 meter. Maskinerna levereras som trepunktsupphängd för front/bak, revers- eller kombimonterat på traktor alternativt med lastmaskinsfäste till lastmaskin. Vid kombimontage är tank och pump monterad bak på traktorn, medan arm och klipphuvud är frontmonterad. Twiga är en av marknadens mest avancerade konstruktioner. Automatisk påkörningskontroll, intelligenta betjäningslösningar, teleskoparmar och rengöringsfläkt som blåser bort gräsklipp från vägbanan är några exempel på Spearheads innovationsförmåga. Utbudet av tillbehör är stort, dessutom finns möjlighet att specialbeställa din personliga Twiga från Spearhead. C-slaga (standard) Speciellt för gräsklippning och vid grenar upp till 3-4 cm i diameter. Lämnar en perfekt finish och har på grund av sin speciella utformning ett mycket lågt effektbehov. Bredd: 47 mm. Vikt: ca 525 g. Y-slaga (Ypsilonslaga i schackel) Speciellt lämpad för klippning där extremt mycket sten förekommer. Ej ämnad till gren- och häckklippning. Hög kapacitet med sämre klippkvalitet. Bredd: 75 mm. Vikt inkl. schackel: ca 600 g. T-slaga (hammarslaga) För grenar upp till 6-7 cm i diameter. Vid mindre grenar och gräs är kapaciteten cirka 20 procent lägre i förhållande till C-slagan. Bredd: 55 mm. Vikt: ca 725 g.

3 Marknadsledande teknik och konstruktion Flexibla kombinationer Kombimontering, bak- och/eller front - montering möjligheterna är många för att tillgodose kundens behov och önskemål till ergonomisk arbetsmiljö och kostnadseffektiv släntklippning. Påkörningssäkring Redskapet ger vika vid påkörning av sten eller dylikt. Produktfördelar: Parallellföring Flexibla kombinationer Kundanpassning Olika redskap Armstyrka Påkörningssäkring Spiralrotor Optimal armstyrka Twigaarmen är uppbyggd av 6/8 mm fjäderstål, vilket ger optimal styrka i förhållande till den mängd material som används. Armen är förstärkt med svetsade lameller och invändiga förstärkningar för att fånga upp de vridningar som uppstår. Arm med parallellföring Från och med Twiga 320 är mekanisk parallellföring av armen standard. Betjäning av maskinen är därför lättare, eftersom endast en ventil behöver aktiveras för att förändra räckvidden. L-slaga (upphängd i schackel) Speciellt bra till gräsklippning vid mycket steniga förhållanden men också till häckklippning. Ersätter T-slagan. Bredd: 55mm. Vikt inkl. schackel: ca 735 g. Nordenslaga (upphängd i schackel) Ersätter C-slagan vid förhållanden med mycket sten. Bredd: 55 mm. Vikt inkl. schackel: ca 540 g. Dubbel spiralrotor Alla slagklippare är utrustad med dubbel spiralrotor. Spiralrotorn ger en mycket jämn och mjuk körning. Jämnt flöde och jämn belastning ger låga underhållskostnader och hög kapacitet. YstaMaskiner AB Produktkatalog Priser exklusive frakt och moms.

4 Typ och modeller Spearhead Twiga är en komplett serie av väg- och släntklippare samt gren- och häckklippare. Nedan följer en tabell som visar vilka modeller som gäller för de olika monteringar som det finns att välja bland. KOMPAKT Bakmontering Frontmontering* Arm, oljetank och pump monterad som en komplett enhet. Twiga 320 *Twiga 360 Twiga 420 (se katalog sid 87-88) KOMBI FRONT Frontmontering Armen är frontmonterad, oljetank och pump är bakmonterad. 105 vinkling framåt är endast för transportläge (ej arbetsläge) 50 vinkling bakåt visar påkörningssäkringens funktion Twiga 320C Twiga 360C Twiga 420C ( se katalog sid 89-90) ORBITAL Bakmontering Frontmontering Arm, oljetank och pump monterad som en komplett enhet. 180 arbetsområde som frontmonterad. 220 arbetsområde som bakmonterad. Twiga 7000LR Twiga 7000T Twiga 7000LRT (se katalog sid 91)

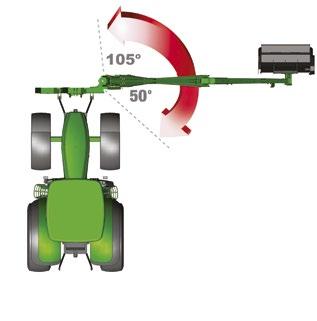

5 Typ och modeller BASIC Frontmontering Armen monteras i fronten Twiga 320 och drivs av bärarens egna Twiga 360 hydraulsystem. Twiga 420 Basic-serien levereras *Twiga 6000 utan oljetank och pump. *Twiga 6000T 105 vinkling framåt är *Twiga 7000T endast för transportläge (ej arbetsläge)* (se katalog sid 92-94) 50 vinkling bakåt är påkörningssäkringens funktion* FLEX BAKMONTERAD FLEX FRONTMONTERAD Twiga FLEX 6000 Twiga FLEX 6000T Twiga FLEX 7000LR Twiga FLEX 7000T Twiga FLEX 7000LRT (se katalog sid 96-97) FLEX REVERSMONTERAD Bakmontering Frontmontering Reversmontering Arm, oljetank och pump monterad som en komplett enhet. 155 arbetsområde. YstaMaskiner AB Produktkatalog Priser exklusive frakt och moms.

6 Produktöversikt GreenTec Spearhead Twiga Twiga modell Räckvidd vågrät (m) Räckvidd lodrät (m) Egenvikt utan redskap (kg) Rek. lägsta vikt på traktor (kg) TWIGA KOMPAKT Twiga 320 3,2 2, Twiga 360 3,6 2, Twiga 420 4,2 3, TWIGA KOMBI Twiga 320C 3,2 2, Twiga 360C 3,6 2, Twiga 420C 4,2 3, TWIGA ORBITAL Twiga 7000LR 6,8 8, Ring Twiga 7000T 7,2 8, Ring Twiga 7000LRT 8,3 9, Ring TWIGA BASIC Twiga 320 3,2 2, Twiga 360 3,6 2, Twiga 420 4,2 3, Twiga ,3 7,2 800 Ring Twiga 6000T 7,1 8,1 920 Ring Twiga 7000T 7,9 8, Ring TWIGA FLEX Twiga ,3 7, Twiga 6000T 7,2 8, Twiga 7000LR 7,5 8, Twiga 7000T 7,9 8, Twiga 7000LRT 8,9 9,

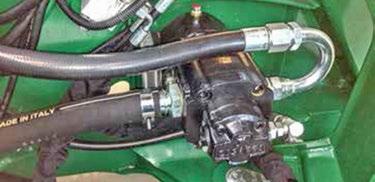

7 Standardutrustning GreenTec Spearhead släntklippare Oljetank är monterad i vänster sida och blir då en motvikt för släntklippararmen. LED-lampor är standard. Oljekylare är en extra säkerhet mot överhettning av oljan och ingår i Twiga Flex- och Orbitalserien. Trepunktsstabilisering ingår på alla Twiga serier som monteras i lyftarmar. Detta gör att vridningar i lyftarmarna tas upp och släntklipparen sitter stabilt. Tandempump i gjutjärn är standard på alla Twiga Kombi , Orbital och Flex. Den ena pumpen går till styrfunktionen och den andra till att driva redskapet. Flytställning Underlättar körningen för föraren samt minskar slitage. AHS funktionen kan stängas av och då kan armen vridas 90 bak. Perfekt vid klippning i hörn samt att stå stilla och låta armen gå fram och tillbaka. Joystick till Twiga Kompakt, Kombi & Basic på modellerna 320, 360 samt 420. Joystick med rullar till Twiga Kombi , Orbital, Basic samt Flex. YstaMaskiner AB Produktkatalog Priser exklusive frakt och moms.

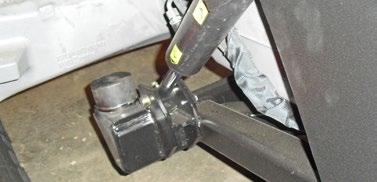

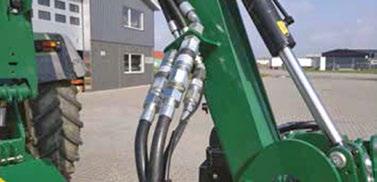

8 Extrautrustning GreenTec Spearhead släntklippare Autopilot Gör att redskapen följer markens ojämnheter. Autopilot Gör att redskapen följer markens ojämnheter. Hydraulisk snabbkoppling Gör det snabbt och enkelt att byta redskap utan oljespill. Mekanisk snabbkoppling Gör det snabbt och enkelt att byta redskap. Bakaxelstabilisering Gör att maskinen blir otroligt stabil när den är monterad bak på traktorn. Frontaxelstabilisering Gör att maskinen blir otroligt stabil när den är monterad fram på traktorn. Frontmontering Korta armar. Frontmontering Kommunalplatta. Motvikter Twiga Kompakt. Motvikter Twiga (övriga).
