Provpressning med DWS 6000

Transkript

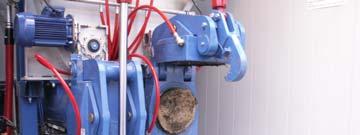

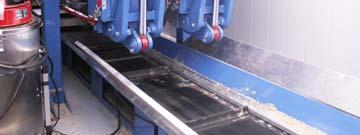

1 Provpressning med DWS 6000 Bakgrund Maskinen är konfigurerad för att avvattna kommunalt avloppsslam blandat med ett additiv. Enheten har 4 styck presskamrar till vilka liggande matningsskruvar förser presskamrarna med mixat material. Beroende av vilket material som skall avvattnas så föregås hela processen med provning av materialet i den manuella labbpressen, där den lämpliga mixade mängden provas fram. I steg 1 så framkom det att mängden som skall tillföras presskammarna bör vara ca. 3,5 kg per kammare. Den genomarbetning som utfördes med den manuella pressenheten visade att den kraft som varje kaka behöver skall minst vara 300 bar. Presstiden uppmättes då till 30 sek / kaka. Regleringen av mängden i DWS 6000 sker genom att ett justerbart spjäll för varje kammare regleras med en fastskruvad reglerplåt. Den inplanerade körningen steg 2 ( den 24 / 9-13 ) med DWS6000 var vi tvungen att avbryta på grund av att en givare i maskinenheten slutade att arbeta och vi måste byta den. En total efterkontroll av samtliga givare har genomförts. Samtidigt så fick vi ett larm om att oljetemperaturen var för hög och maskinen löste ut. Den gjorda tryckförändringen av hydrauliksystemet från 276 bar till 338 bar medför en betydande temperaturökning av oljan. Vid en efterkontroll av oljetemperaturen så kunde vi se att orsaken var en felande inställning på den termostat som skall starta / stoppa oljekylarens fläkt, vi hade ej kontrollerat den från en inställning vid ett tidigare körningstillfälle. Den aktuella mängden för varje kammare har varierat i olika mängd ( se bifogat diagram ) beroende på att inkommande fiberslam varit varierande i fraktion och TS. halt. Den vikt som varje pressad kaka uppvisat är betydligt större och därmed tyngre än 3,5 kg, och som följd av detta så har maskinen ökat sin kapacitet per timme. DOKUMENTATIONSPAPPER.SUVE.REV Sidan 1(10)

2 Enl. upprättat önskemål om provförfarande har ett antal presskakor plockats från maskinen Se bifogade bilder från 15 kakor samlad i påsar pressat fiberslam. Ur varje stor påse har 100 gram i tagits för intern TS test som redovisas i diagram här nedan. Se bild av småpåsar. DOKUMENTATIONSPAPPER.SUVE.REV Sidan 2(10)

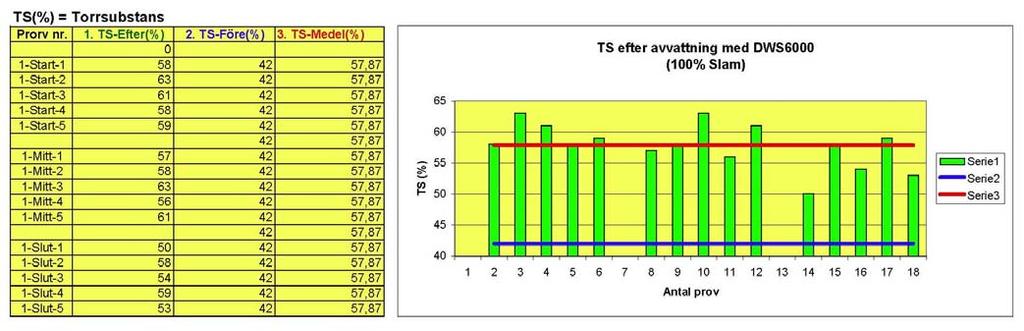

3 Se bifogat diagram för uppmätt vikt per kaka för 100% fiberslam. Se bifogat diagram för uppmätt TS. halt per kaka med 100% fiberslam. Det dataprogram som styre hela DWS 6000 enheten har ett stort antal gränslägen som skall skydda för personolycksfall och maskinhaveri, och programmet stoppar maskinen om det ej är en tillräcklig fyllning i en kammare, varför det uppstår svårigheter när den ingående fraktionen varierar i TS och egenskap. Med en kundanpassning av maskinen så kan den mycket väl klara av de varierande ingående materialet som detta fiberslam. Maskinen arbetar enl. gjorda inställningar och data - program, vilket betyder att vid upp start skall presscylindrarna ställas i ett mittenläge och därmed så är den första slaglängden hälften av den ordinarie slaglängden. Det uppstod störningar när enheten startades i auto. läge på grund av att då fick den uppstartade presskammaren för lite fyllning av pressmaterial och därmed passerades det gränsläge som skall stoppa maskinen, för att det saknas tillräcklig mängd av pressmaterial. Den anpassning av öppningsspalten för inloppet till varje presskammare som gjorts ger då ett resultat av att presskakorna blir för stora. Åtgärdas med en förändring i det mekaniska spjället samt ev. ett tillägg i data programmet. Resultaten visar också att den planerade TS. halten ej uppnåtts på grund av de uppräknade orsakerna. Trots de störande momenten så har enheten upparbetat ca. 6,0 m3 fiberslam. DOKUMENTATIONSPAPPER.SUVE.REV Sidan 3(10)

4 I denna provning ingick att avvattna en blandning fiberslam och stickspån, där blandningen är enl. det resultat som framkom vid försöken med labb pressen. Den mängd som upparbetats är ca. 2m3, varav 95% fiberslam och 5% stickspån ingick. Se bifogade bilder från 7 kakor samlad i påsar pressat fiberslam och spån. Ur varje stor påse har 100 gram i tagits för intern TS test som redovisas i diagram här nedan. Se bild av småpåsar. DOKUMENTATIONSPAPPER.SUVE.REV Sidan 4(10)

5 Se bifogat diagram för uppmätt vikt per kaka för 95% fiberslam och 5 % stickspån. Se bifogat diagram för uppmätt TS. halt per kaka med 95% fiberslam och 5% stickspån. DOKUMENTATIONSPAPPER.SUVE.REV Sidan 5(10)

6 Störande moment vid pressningen. Enligt upprättad projektplan har försöksverksamhen genomförts med följande praktiska förhinder, under försöksverksamheten kördes matningsskruvarna i mixerbaljan fast ett otal gånger, vilket efter kontroll visade att det i de levererade säckarna med fiberrejekt från SCA Obbola / Ragnsells innehöll olika storlek och mängd av sten och asfaltbitar, metall, plast. Se bifogade bilder nedan. DOKUMENTATIONSPAPPER.SUVE.REV Sidan 6(10)

7 Sammanfattning Provningarna visar att maskinenheten DWS6000 kan kontinuerligt avvattna fiberslam med en kapacitet högre än 2,0 m3 per timme, allt beroende på vilka krav på TS som slutprodukten skall ha. Den TS halt ( 65% eller bättre ) som försöken eftersträvat kan vi med stor säkerhet uppnå med DWS6000 efter en kundanpassning. Vi konstaterade att, om enheten skall arbeta kontinuerligt en längre tid så erfordras en översyn och anpassning för ändamålet. Anpassningen skall ske med motorbyte för att enheten skall avklara kontinuerligt arbeta med det erforderliga hydrauliktrycket, samt omändring av rördragningen för oljekylaren. Den erforderliga motorbytet kommer att medföra en högre el- energiförbrukning. Den totala energiförbrukningen varierar kraftigt under driften för huvudpumpen, mellan 24 amp. och upptill 54 amp. den högre amp. styrkan kommer när maskinen arbetar med stortflöde och lägre tryck. Antag att genomsnittet blir ca. 40amp. vilket ger ca. 28 kw / timme. Och om elpriset är 2:- /h så blir det 28 x 2= 56:- sek / timme. Matningskabeln till DWS6000 är avsäkrad med 63 amp. vilket ger en max effekt om 43,6 kw / timme. Skall total energiåtgång registreras så erfordras en uppkoppling av energimätare. DWS6000 gör två presscykler per minut och cylinder ( 2 cylindrar ), därmed sker variationerna hela tiden. Den mekaniska justeringen av öppningsspalterna måste förändras så att justeringen i princip kan ske under drift av maskinen. De ingående förutsättningarna skall mera noggrant tagas hänsyn till för att enheten skall kunna arbeta med minsta möjliga driftsstörningar. DOKUMENTATIONSPAPPER.SUVE.REV Sidan 7(10)

8 I detta försök framkom följande : - Fiberslammet varierar i TS och substans, vilket medför variationer på fyllnadsmängden i presskammare och därmed mindre avvattning, kakorna kom att variera mellan från 3,5 till 4, ,8 kg per styck. - Denna egenskap blir ytterligare påtaglig så snart de sker en inblandning med stickspån. Fyllnadsmängden i presskammare blev större och därmed minskade TS halten. Inblandning av stickspån ger en fraktion som är mera lätt flytlig och därför blir mängden större i presskammaren vid samma spalt inställning. - Vid denna inblandning så sker en betydande volymändring av den pressade kakan en kort tid efter pressmomentet. Vilket kan också vara bra = uppluckring. - Det visade sig att störande bitarna av asfalt med inblandning av större stenar är förödande för enhetens både funktion och hållbarhet, samt att det är en viss risk för personskada vid avlägsnande av de här fastkilade materialen. - Svårigheter att på ett lättvindigt sätt förändra inloppsöppningarna till presskammare vilket medför att operatör ej kommer att snabbt kunna ändra / justera denna mängd. Viket betyder nödvändig kundanpassning. Provningen den genomfördes tillsammans med: Gunnar Wstin, Processum. Rapporten sammanställd av: Leif & Sune Sundström, SUVE Energiprodukter AB. HUSUM För SUVE Energiprodukter AB Sune Sundström DOKUMENTATIONSPAPPER.SUVE.REV Sidan 8(10)

9 Bilaga: 100% Slam (TS & Vikt) DOKUMENTATIONSPAPPER.SUVE.REV Sidan 9(10)

10 Bilaga: 95% Slam + 5% Spån (TS & Vikt) DOKUMENTATIONSPAPPER.SUVE.REV Sidan 10(10)
