Hygienisering av avloppsslam

Transkript

1 Vad den nya förordningen innebär för slambehandlingen Vårmötet i Helsingborg Erik Norin den 24 maj 2007 SWECO VIAK

2 Hygienisering Reduktion av patogena (sjukdomsalstrande) organismer till en sådan grad att risken för spridning av smittämnen till människor, djur och växter är försumbar vid en given restproduktanvändning. Systemperspektiv Avfallskategori Behandlingsmetod Produktanvändning Helhetsperspektiv

3 Letala faktorer Höga temperaturer Frysning Torka Strålning Kemisk miljö Näringsbrist/konkurrens Predation/antagonism

4 Tid och temperatur

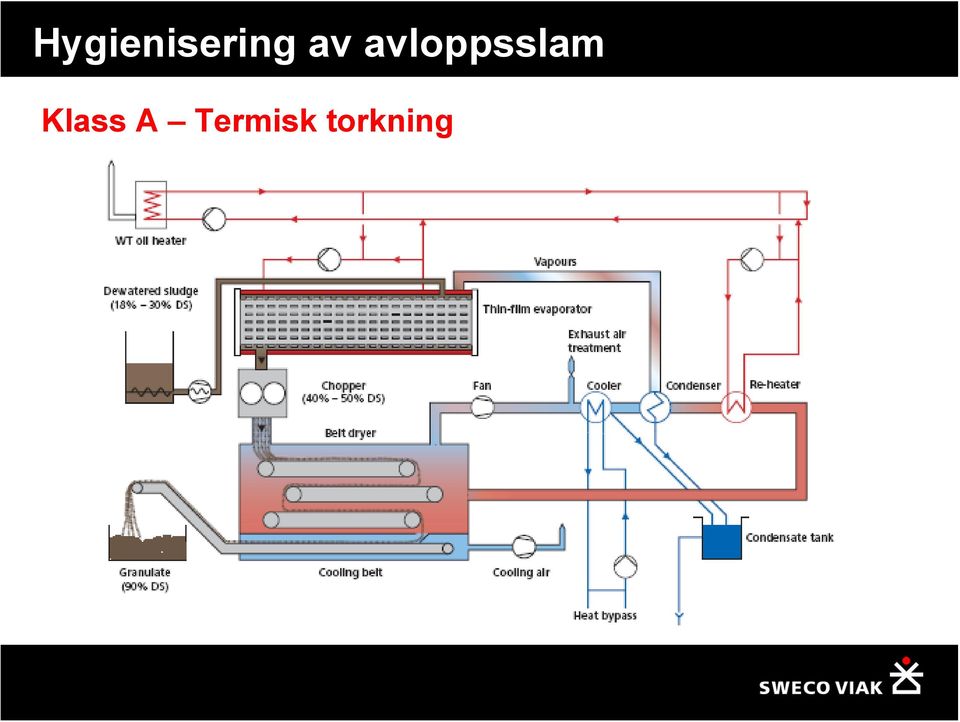

5 Klass A Termisk torkning

6 Klass A Pastörisering 1-3 separata tankar Totalomblandning Temperaturmätning Säkerhetssystem vid nödtömning Fyllning Pastörisering Tömning

7 Klass A Pastörisering Rötat slam 25 C 35 C Rötkammare VVX 1 35 C Förtjockat råslam 15 C 25 C 40 C VVX 2 55 C 70 C Hygienisering 70 C med ånga (alternativt VVX 3)

8 Klass A Pastörisering (exempel ny anl. 10 m 3 /h) Tillkommande energi och driftkostnader Medeleffekt (15 C in) 175 kw Maxeffekt (10 C) 250 kw Maskineffekt 10 kw Uppvärmning El MWh/år 140 MWh/år Uppvärmning (0,25 kr/kwh) 375 kkr (4,5 kr/m 3 ) Maskiner (0,70 kr/kwh) 100 kkr (1,1 kr/m 3 ) Underhåll (2,5 %) 80 kkr (1 kr/m 3 ) Personal (+8 h/v) 150 kkr (2 kr/m 3 ) Kapitaltjänstkostnad 900 kkr (10 kr/m 3 ) Totalt kkr/år (18,5 kr/m 3 råslam)

9 Klass A Termofil rötning

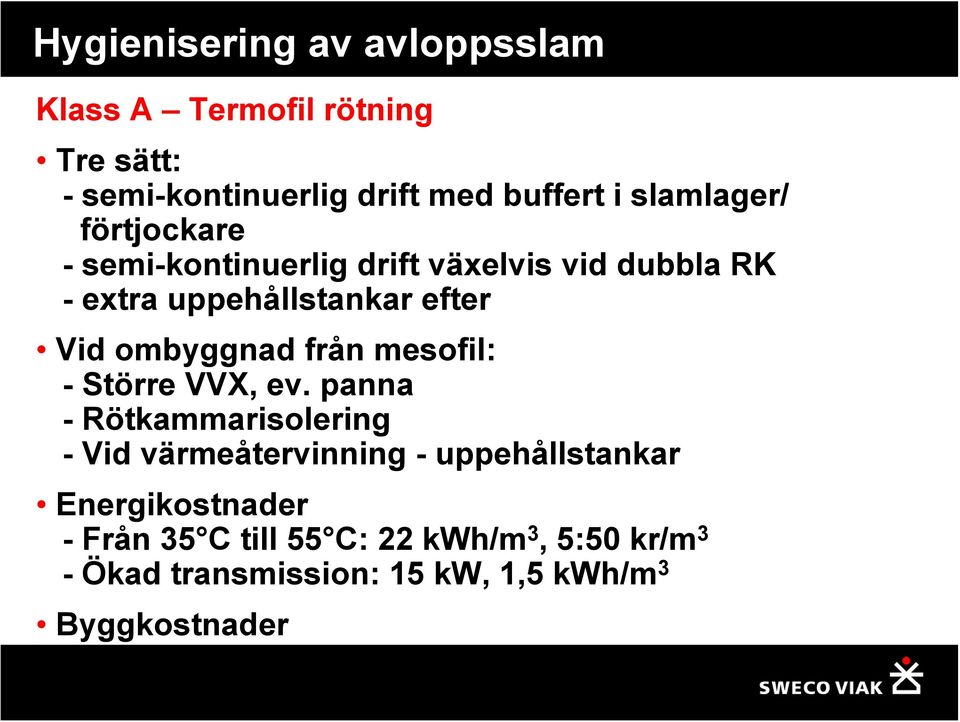

10 Klass A Termofil rötning Tre sätt: - semi-kontinuerlig drift med buffert i slamlager/ förtjockare - semi-kontinuerlig drift växelvis vid dubbla RK - extra uppehållstankar efter Vid ombyggnad från mesofil: - Större VVX, ev. panna - Rötkammarisolering - Vid värmeåtervinning - uppehållstankar Energikostnader - Från 35 C till 55 C: 22 kwh/m 3, 5:50 kr/m 3 - Ökad transmission: 15 kw, 1,5 kwh/m 3 Byggkostnader

11 Klass A Våtkompostering Reaktor Hus för el- och styrutrustning Efterlager Biofilter Förlager

12 Klass A Sluten kompostering

13 Klass A Kalkbehandling (CaO) 1 kg CaO 0,32 kwh Att beakta: - avvattnat slam - inblandning - korrosion - arbetsmiljö - ökade slammängder - kväveförluster - ej biologisk stab. - kalkverkan

14 Klass B Öppen kompostering

15 Klass B Öppen kompostering

16 Klass B Kalkbehandling (Ca(OH) 2 ) För avloppsslam traditionellt före avvattning I flytgödsel etc. som kalkmjölk eller granuler Aspekter som vid bränd kalk

17 Klass C Vassbäddar, torkbäddar, lagring

18 Konsekvenser av förordningen? Vid ambitionen att producera kött och andra livsmedel (samt i skogsbruk) krävs långtgående behandling enligt klass A, eller Klass C: direkt inarbetning + två års karens Samtliga klass A-metoder innebär investeringar och ökad energi/resursanvändning För klass B (öppen kompostering) gäller förordningen före handbok 2003:4 som säger slutna processer. Användning på deponi, industriell mark?

19 Handbok 2003:4: Metoder för lagring, rötning och kompostering av avfall

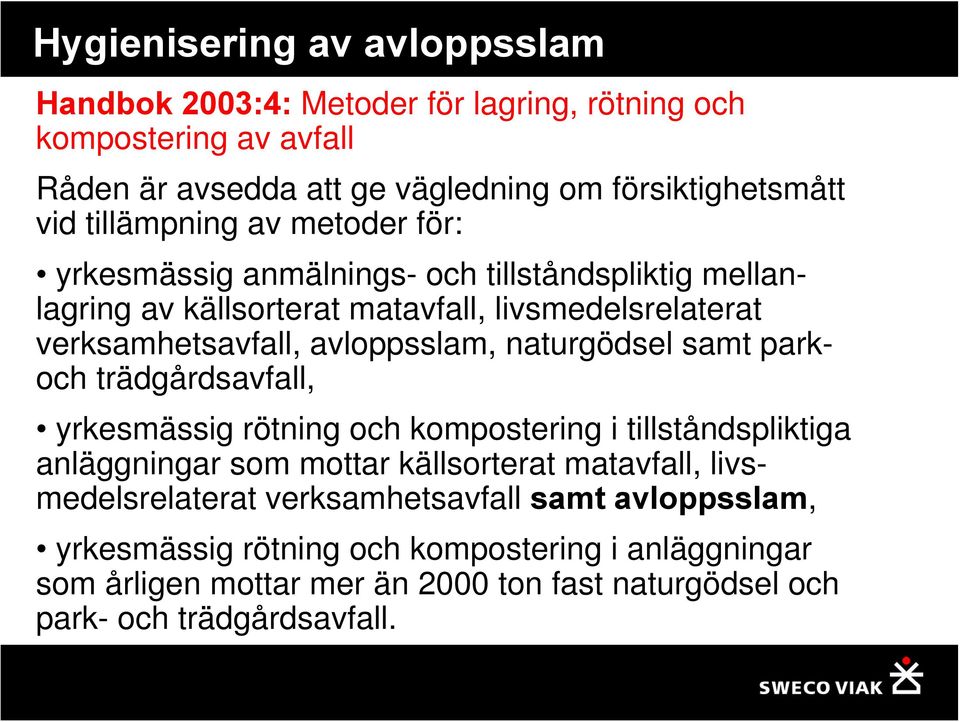

20 Handbok 2003:4: Metoder för lagring, rötning och kompostering av avfall Råden är avsedda att ge vägledning om försiktighetsmått vid tillämpning av metoder för: yrkesmässig anmälnings- och tillståndspliktig mellanlagring av källsorterat matavfall, livsmedelsrelaterat verksamhetsavfall, avloppsslam, naturgödsel samt parkoch trädgårdsavfall, yrkesmässig rötning och kompostering i tillståndspliktiga anläggningar som mottar källsorterat matavfall, livsmedelsrelaterat verksamhetsavfall samt avloppsslam, yrkesmässig rötning och kompostering i anläggningar som årligen mottar mer än 2000 ton fast naturgödsel och park- och trädgårdsavfall.

21 Handbok 2003:4: Metoder för lagring, rötning och kompostering av avfall Huvudprocess gällande matavfall och livsmedelsrelaterat verksamhetsavfall Allmänna råd Huvudprocessen vid rötning och kompostering bör ske i sluten form på ett sådant sätt att insamling av bildad gas och vätska är möjlig. En komposteringsprocess bör anses vara sluten under förutsättning att materialet innesluts i behållare eller genom täckning. Frånluft innehållande luktämnen eller andra miljöstörande ämnen bör renas så att
