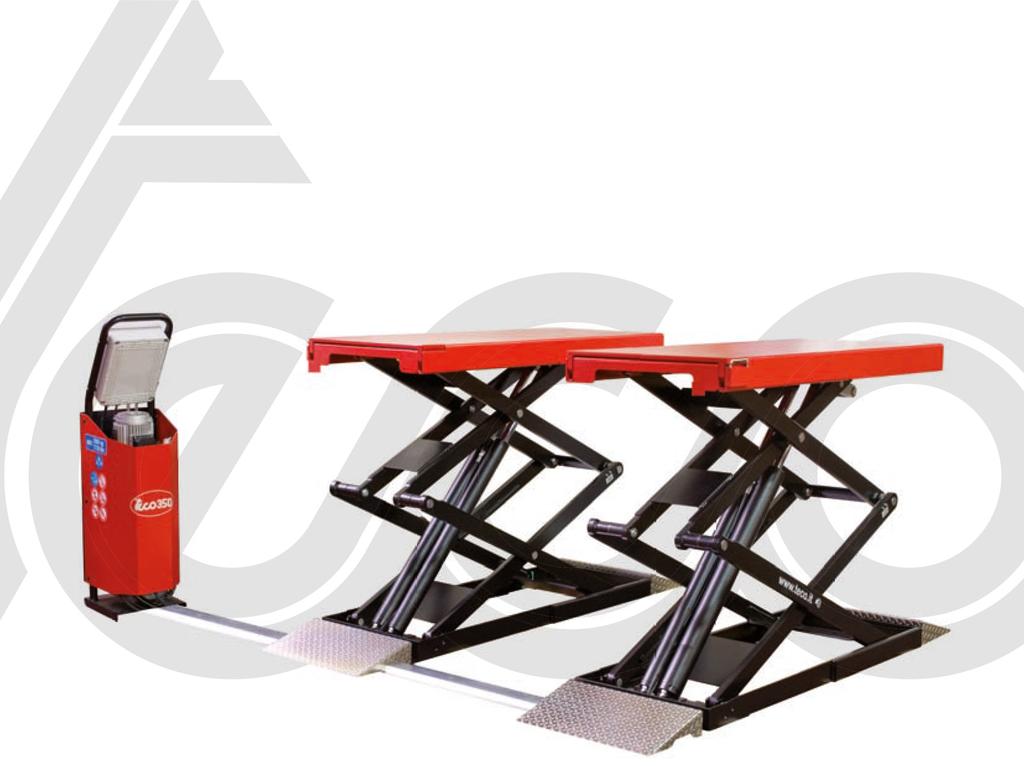

1 Användarmanual TECO 350C Tecos Höglyftande dubbel-sax lyft med 3500Kg kapacitet Vi reserverar oss för eventuella tryckfel och ändringar av produktmodeller. BOAB HJULDELAR AB

2 Installation & Säkerhet Maskinen måste stå på plant underlag och bultas fast i golvet innan användning. Maskinen ska kopplas i ett jordat och avsäkrat uttag, av en kvalificerad elektriker. Ställ inte maskinen där det råder extrem temperatur eller fukt, och skydda den från väder och vind. Explosiva, korrosiva och/eller giftiga material får inte förvaras i samma lokal. Från sin placering måste användaren kunna se hela maskinen och området däromkring, och ingen utomstående person befinna sig och inga föremål som kan utgöra en risk får finnas där. Ingen form av förändring eller manipulation av maskinen får ske, såvida den ej är godkänd av tillverkaren. Tillverkaren avsäger sig allt ansvar för ev. skador och olyckor som kan inträffa med anledning av sådan förändringar eller manipulationer. Det är absolut förbjudet att ta bort eller manipulera med maskinens säkerhetsanordningar. Om så ändå sker kan allvarlig skada eller olycka inträffa. Garantin på denna lyft upphör att gälla vid felaktig installation och funktion, vid överbelastning och vid golv-underlag av otillräcklig tjocklek och kvalitet. Lyften är lämplig för plåt-, däcks- och bromsarbeten och liknande jobb. Lyften är endast avsedd för att lyfta bilar och andra fordon och får ej användas för andra ändamål. Ge noga akt på lyftens varningsetikett som anger dess maximala lyftkapacitet. Lyft ej fordon vars vikt överskrider lyftens max. kapacitet. Översikt Lyften 1. Fordonsriktning 2. Höger Körbara PT1 3. Vänster Körbana PT2 4. Utdragbar förlängare 5. Manöverkontroll, kan placerar på höger eller vänster sida. 6. Justering av lyftens övre stopp 7. Justering av nedre klämskydd (mm) Observera minimimåtten för fri yta runt lyften.

3 Översikt Manöverkontroll 1. HÖJ Lyft Knapp 2. Huvudströmbrytare 3. Lampa 4. Hydraul-avluftningsknapp 5. SÄNK Lyft Knapp På vissa modeller kan knapparna sitta annorlunda men funktionsbeskrivningen är densamma. Innan första användning Lyften måste stå på ett plant underlag med bärighet på min. 250kg/cm2. Lyften ska kopplas in till ett jordat och avsäkrat uttag av en behörig elektriker. Höjs inte lyften vid knapptryckning så prova att vända fasordningen. Koppla ihop alla hydrauloljeslangar och kablarna från lägesbrytarna i manöverenheten enligt instruktionerna i den engelska manualen. Häll ca 15 liter hydraulolja H46 i oljetanken. Alternativt H32 olja. Slå på huvudströmbrytaren #2 och höj lyften med knapp #1 tillräckligt högt för att kunna bulta fast lyften i golvet med expanderbult minimum M12. Kontrollera så allt fungerar och höj lyften ytterligare tills den övre lägesbrytaren slår av innan lyften nått sitt mekaniska stopp. Utför en luftning av hydraulsystemet genom att köra lyften uppåt samtidigt som man håller inne på knapp #4 för att passera övre brytläget och låt hydraul pumpen jobba ca 60 sek så all luft hinner gå tillbaka i tanken. Sänk ner lyften med knapp #5 (kan ta lång tid i början utan last) och se till att den stannar på sitt nedre klämskydds-läge (ca 45-50cm ovan golvet). Tryck och håll ner sänk knappen igen (#5) för att komma till golvnivå. Nu är lyften redo att användas! Läs vidare i den Engelska manualen för mer och utförligare information angående installation eller användning.

4 Användning Börja med att slå på lyftens Huvudströmbrytare (2) som har två lägen: Position 0: Strömmen avslagen och omkopplaren kan låsas med hänglås för att förhindra användning. Position 1: Huvudströmmen är påslagen och lyften är redo. För att lyfta plattformen tryck på UPP knappen (1). Lyftning sker genom att knappen hålls inne. Plattformen stannar automatiskt och piper till vid det övre stoppläget om inte knappen släpps tidigare. När arbetet vid lyften är avklarat och lyften ska sänkas till golvnivå hålls NER Knappen (5) in och lyften sjunker mot golvet. När ca 45cm återstår stannar lyften och piper till och nu ska operatören kontrollera att varken personer eller föremål riskerar att klämmas mot golvet. Släpp upp knappen och tryck och håll inne NER Knappen (5) igen för att plattformen ska fortsätta sjunka den sista biten ner till golvnivån. OBSERVERA Det är inte möjligt att lyfta den nominella lasten från lyftens "noll" position (golvnivå), lyftplattformen måste stiga något innan lyftklossarna eller lyftens plattform tar i underredet/trösklarna på fordonet!

5 Tekniska data
