1 Tillverkare av maskiner för metallbearbetning pressar valsverk stansar tel. +46 (0)

UPH 28 Horisontell hydraulpress - Inbyggt

bockprogram - Noggrann positionering med

Reglerat arbetstryck Reglerad slaghastighet

2 UPH 28 Horisontell hydraulpress - Inbyggt minne med möjlighet att spara upp till fyra bockprogram - Noggrann positionering med intuitivt styrdon - Universella tillämpningar - Stansar och dynor för allmänt bruk - Bockning, riktning av bearbetade produkter - Arbetar tyst - Automatisk och manuell drift - Kolvens slaghastighet: 10 mm/s Tekniska data: Kolvens slaglängd Tryckkraft Motoreffekt Reglerat arbetstryck Reglerad slaghastighet Vikt Mått Riktningstapparnas diameter 195 mm 28 t 4 kw bar 0-10 mm/s 800 kg 750 x 1150 mm 70 mm 2.

Vertikal hydraulpress Den här maskinen togs

hjälp av ett intuitivt styrdon med display

Avstånd mellan bord och kolv Mått Vikt 150

3 Vertikal hydraulpress Den här maskinen togs fram för företag som använder noggrann plastisk formgivning. - Enkel drift - Noggrann positionering med hjälp av ett intuitivt styrdon med display - Universella tillämpningar - Två utbytbara bord med olika storlek - Arbetar tyst - Automatisk och manuell drift - Kolvens slaghastighet: 10 mm/s Tekniska data: Slaglängd Tryckkraft Motoreffekt Reglerat arbetstryck Reglerad slaghastighet Arbetsbord Genomgående hål på bordet Avstånd mellan bord och kolv Mått Vikt 150 mm 28 t 4 kw bar 0-10 mm/s 320x320 or 320x700 mm 45 mm 250 mm 750x750x1980 mm 650 kg 3.

WPK1000 Kantpress för verkstäder Kompakt

låssmedsverkstäder, mekaniska verkstäder

enkelt att flytta pressen Tekniska data:

4 WPK1000 Kantpress för verkstäder Kompakt dimensionerad maskin för låssmedsverkstäder, mekaniska verkstäder med mera. - Max. mått för bockad plåt: 1250 x 5 [mm] (tjocklek beror på bredd) - 60 x 60 [mm] dyna med 16, 22, 35, 50 [mm] spår inkluderad med standardutrustning - Utbytbara (i sektioner) stansar och dynor - Fickor för gaffeltruck gör det enkelt att flytta pressen Tekniska data: Tryckkraft Length of bent sheet Max. avstånd mellan stans och dyna Motor Tryck hyrdaulaggregat Maskinvikt Mått 16 t 1000 mm 100 mm 2,2 kw (230V) 150 bar 600 kg 1250x1000x500 mm 4.

eliminerar problem med att spåren som låser

horisontellt samt snabbt byte av läge tack

- Den övre rullens tryckkraft i maskinens

5 Stationärt valsverk WSX 60 Maskinen är avsedd för valsning av sektioner, rör och platta stänger. - Drivenhet med tre rullar och snabborttagning av den övre rullen. - Modulär, slipresistant stålvals i 40HM-stål. - Långa spår för inpassande av rullar eliminerar problem med att spåren som låser fast rullarna går sönder på grund av oprecis montering. - Kan användas både vertikalt och horisontellt samt snabbt byte av läge tack vare teleskopcylindern. - Den övre rullens tryckkraft i maskinens nedre del ger ökad bekvämlighet och ergonomi för operatören. Tekniska data: Max. mått på bockad sektion Avstånd rullar Rotationshastighet Mått Motor Vikt 60x3 mm 60x60x3 mm 225 mm 13 rpm 800x1300x870mm 230V/400V/50 Hz 290kg 5.

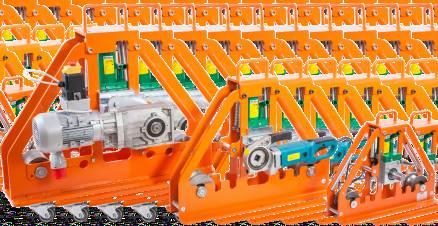

6 Portabelt valsverk WRX50 WRX100, WRX80 Vi tillhandahåller också valsverk i andra storleker. Rullar: plast, stål Pressning: hydraulisk, skruv Drift: manuell, elektrisk Tekniska data: Lätt, modulär design. Enkelt byte av rullar. Enkel drift. Portabel maskin. Tryckkraft Max. mått på bockad sektion Avstånd rullar Rotationshastighet Drift Mått (höjd x längd x bredd) Vikt* *Maskinen vägdes med motorväxel men utan bockningsrullar 2 t 50x1,5mm 50x50x2 mm 435/315/195mm 12 rot /min 220V / manual 485x600x220 mm 46 kg Dismountable drive 6.

Hydraulisk stansmaskin Den här hydrauliska stansmaskinen för allmänt

i tryckkolven - Reglerbar tryckkraft - Bakgrundsbelyst arbetsstycke

operativt intervall tack vare en stor mängd stans-set Tekniska data:

7 Hydraulisk stansmaskin Den här hydrauliska stansmaskinen för allmänt bruk är perfekt för alla typer av formning, skärning, bockning och hålstansning. - Kolvens slaglängd justerbar upp till 70 mm - Stansar fästs direkt i tryckkolven - Reglerbar tryckkraft - Bakgrundsbelyst arbetsstycke - Enkel drift - Universella tillämpningar - Arbetar tyst - Brett operativt intervall tack vare en stor mängd stans-set Tekniska data: Tryckkraft Motor Tryck för hydraulisk enhet Slaglängd Maskinens vikt Maskinmått 16 t 2,2 kw 150 bar 70 mm 350 kg 450x800x1430 mm 7.

- Tekniska underskärningar i änddelar på

effektivitet: 30 cykler / min - Kan köras

8 Stansmaskin för stålprofiler Den här maskinen har tagits fram för monteringsföretag som tillverkar lätta strukturer i galvaniserat stål. - Tekniska underskärningar i änddelar på stålprofiler - Enkel drift - Hög effektivitet: 30 cykler / min - Kan köras i automatiskt och semiautomatiskt läge - Brett arbetsområde tack vare en uppsättning stansverktygsset, d.v.s. stångskärningsset, hålstansningsset för plåt, set för vinkelrät sammansättning av rör - Tjocklek på stansat material beror på verktyg 8.

Stansad hörnradie är 10,15, 20, 28 [mm] för plåt

Storleken på den stansade avrundningen ändras

- Omställning av stansen tar fem sekunder -

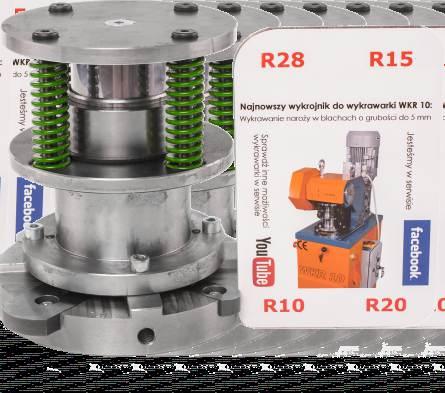

9 Stans för hörnavrundning Stans för hörnavrundning på plåt. Stansad hörnradie är 10,15, 20, 28 [mm] för plåt med tjocklek upp till 5 mm i S355-stål. Storleken på den stansade avrundningen ändras genom att rotera verktyget. - Omställning av stansen tar fem sekunder - Radien ändras genom att vrida verktyget - Plåttjocklek från 0,5 till 5 mm - Upprepbar hörnavrundning - Noggranna skärningar 9.

10 Stans för 90 hörn - Skärvinkeln är 90 - Skärning av 100mm x 100mm hörn - Tjocklek på skuren plåt från 0,5 till 3 mm - Kontrollerbar hörnskärning Stansen är lämplig för att skära hörn på plåt. Perfekt för att skära lådor, burkar eller elskåp i metall. 10.

Lång livslängd på stansverktyg Användning

11 Stans för hålstansning i galvaniserade Kilformat tillbehör för hålstansning av galvaniserade komponenter. Används för profiler med rektangulära och runda tvärsnitt. - Noggrann skärning - Tjocklek på stansad yta i profil 4mm - Reglering av skåra - Tvåsidig dyna - Hål stansas på en sekund - Lång livslängd på stansverktyg Användning av tekniska skåror eliminerar luftkuddar i designen. Tack vare detta galvaniseras detaljen perfekt, med minskat överflödigt zink på kanter. Exempel på användning av stansverktyget. 11.

Standardstansverktyg för stansmaskiner WKR10, WKR 70H, UPV

på 40 mm och tjocklek 6 mm också skäras - Genom att byta

gången Tillbehör för stansning av underskärningar för

Möjligt att tillverka stansen för en specifik rördiameter -

Kilformat tillbehör för hålstansning av galvaniserade

12 Standardstansverktyg för stansmaskiner WKR10, WKR 70H, UPV 28 Tillbehör för skärning av kvadratiska och runda stänger, max. stångdiameter från 5 till 15 mm. - Genom att byta dynan kan platta sektioner med en maxbredd på 40 mm och tjocklek 6 mm också skäras - Genom att byta dynan kan tråd från 2 till 6 mm skäras, flera trådar åt gången Tillbehör för stansning av underskärningar för vinkelrät sammansättning av rör. Möjligt att tillverka stansen för en specifik rördiameter - max. 60 mm. Kilformat tillbehör för hålstansning av galvaniserade komponenter i hörn på profiler. Tillbehör för stansning av tekniska hål vilket möjliggör upphängning av detaljen för målning eller galvanisering. Exempel på icke-standardstansverktyg.
