1 Sprinklerpumpar erfarenheter från besiktning Daniel Sällström certifierad ingenjör sprinkler / brandlarm / gassläck 1

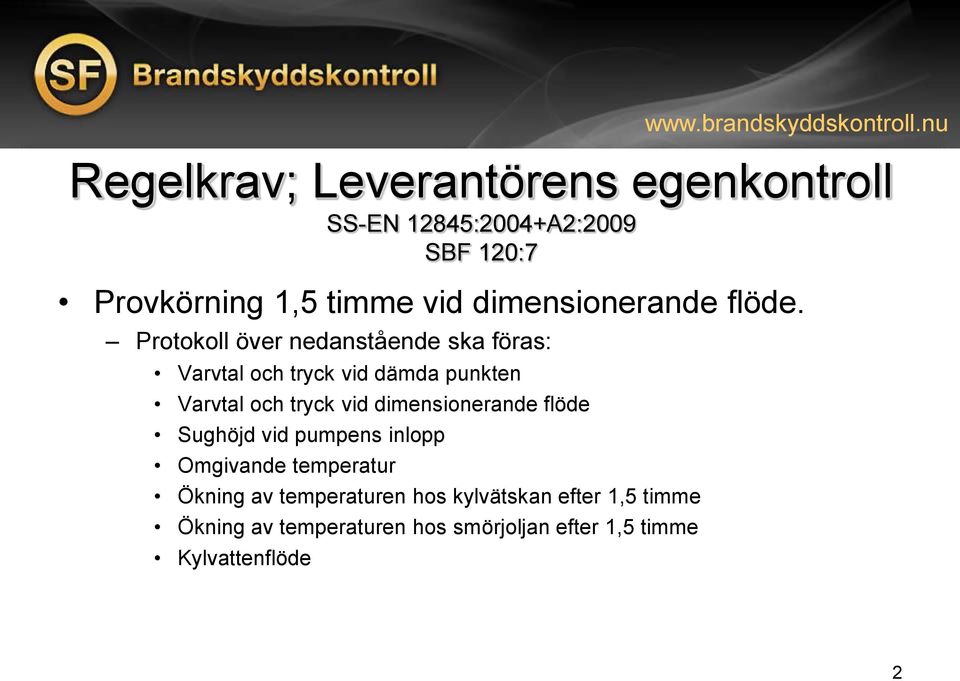

2 Regelkrav; Leverantörens egenkontroll SS-EN 12845:2004+A2:2009 SBF 120:7 Provkörning 1,5 timme vid dimensionerande flöde. Protokoll över nedanstående ska föras: Varvtal och tryck vid dämda punkten Varvtal och tryck vid dimensionerande flöde Sughöjd vid pumpens inlopp Omgivande temperatur Ökning av temperaturen hos kylvätskan efter 1,5 timme Ökning av temperaturen hos smörjoljan efter 1,5 timme Kylvattenflöde 2

3 Regelkrav; Slutlig provning efter installation SS-EN 12845:2004+A2:2009 SBF 120:7 Driftsättningsprov tex. enl. LPC TB Tryck- flödesprov med varierande flöden upp till 1,1 ggr max flöde vid såväl normal- och låg vattennivå Kontroll av kylsystemets funktion Prov av anordning för att undvika överhettning vid körning mot dämda punkten under 15 min. Prov av startanordning och starttryck Prov av startautomatik (6 st. startförsök) Prov av manuell startanordning Prov av samtliga larmfunktioner och indikeringar i larmtablå 3

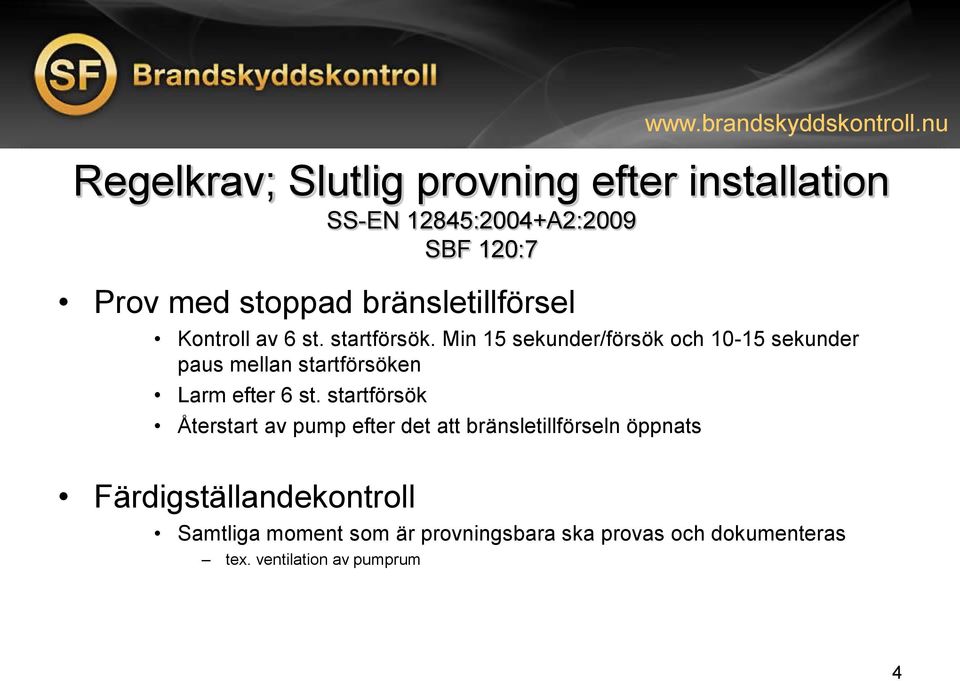

4 Regelkrav; Slutlig provning efter installation SS-EN 12845:2004+A2:2009 SBF 120:7 Prov med stoppad bränsletillförsel Kontroll av 6 st. startförsök. Min 15 sekunder/försök och sekunder paus mellan startförsöken Larm efter 6 st. startförsök Återstart av pump efter det att bränsletillförseln öppnats Färdigställandekontroll Samtliga moment som är provningsbara ska provas och dokumenteras tex. ventilation av pumprum 4

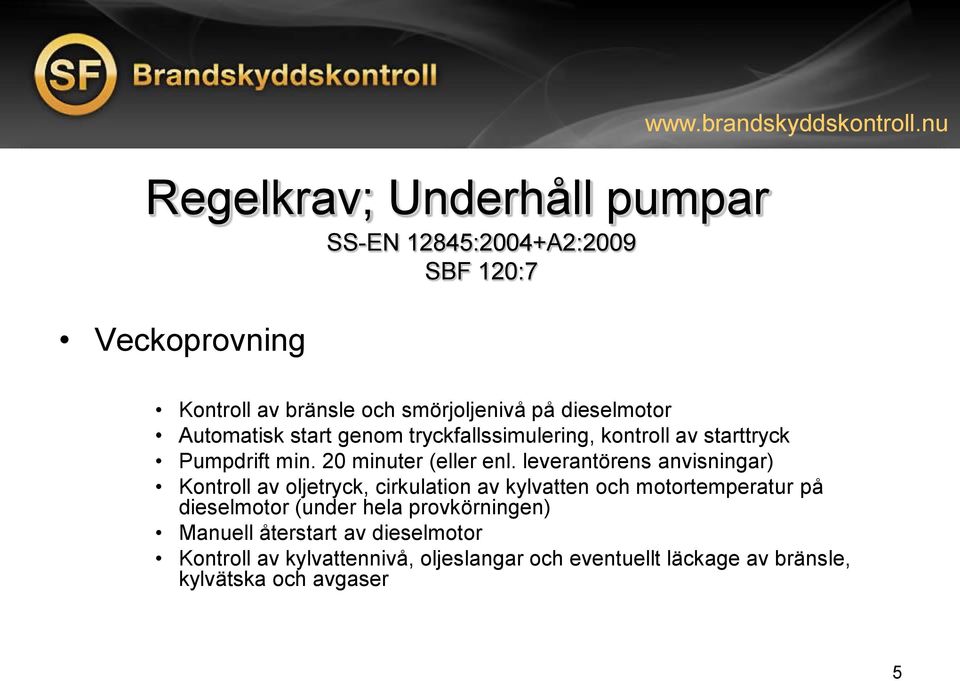

5 Regelkrav; Underhåll pumpar SS-EN 12845:2004+A2:2009 SBF 120:7 Veckoprovning Kontroll av bränsle och smörjoljenivå på dieselmotor Automatisk start genom tryckfallssimulering, kontroll av starttryck Pumpdrift min. 20 minuter (eller enl. leverantörens anvisningar) Kontroll av oljetryck, cirkulation av kylvatten och motortemperatur på dieselmotor (under hela provkörningen) Manuell återstart av dieselmotor Kontroll av kylvattennivå, oljeslangar och eventuellt läckage av bränsle, kylvätska och avgaser 5

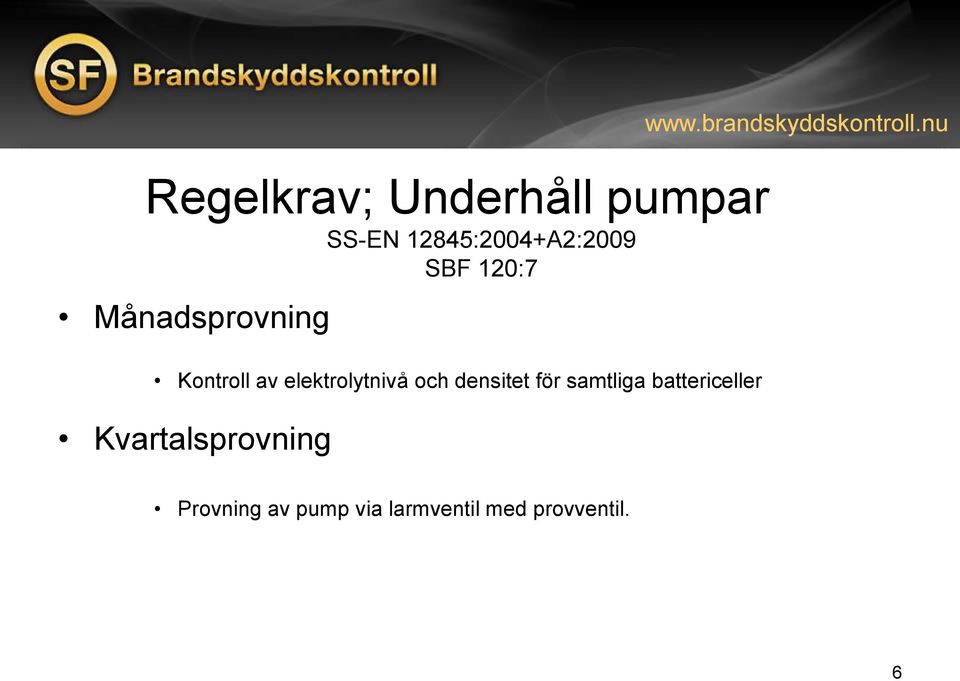

6 Regelkrav; Underhåll pumpar SS-EN 12845:2004+A2:2009 SBF 120:7 Månadsprovning Kontroll av elektrolytnivå och densitet för samtliga battericeller Kvartalsprovning Provning av pump via larmventil med provventil. 6

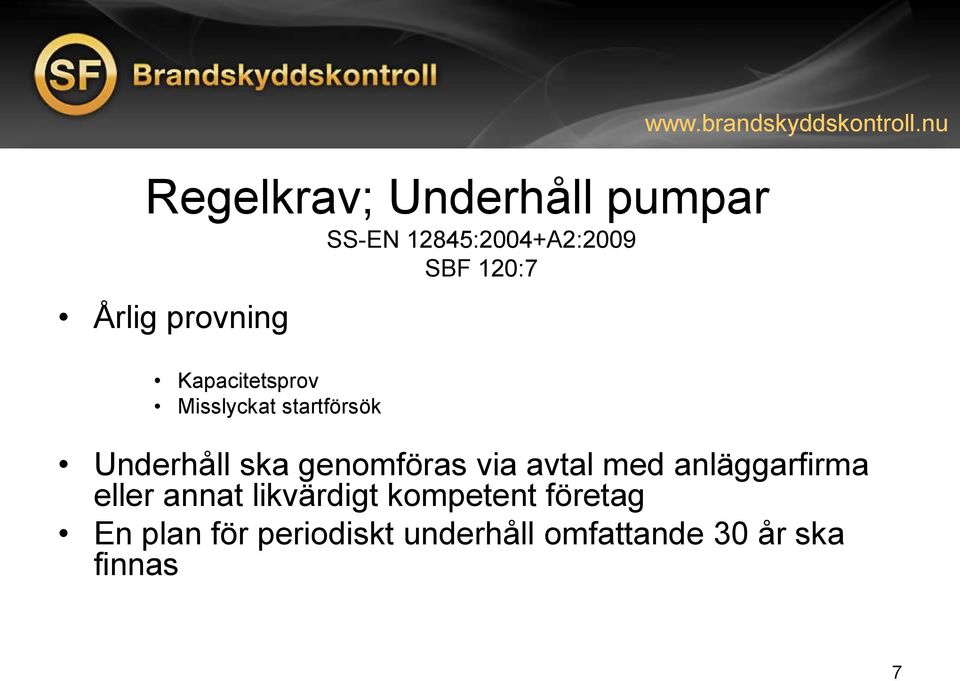

7 Regelkrav; Underhåll pumpar SS-EN 12845:2004+A2:2009 SBF 120:7 Årlig provning Kapacitetsprov Misslyckat startförsök Underhåll ska genomföras via avtal med anläggarfirma eller annat likvärdigt kompetent företag En plan för periodiskt underhåll omfattande 30 år ska finnas 7

8 Piteå 8

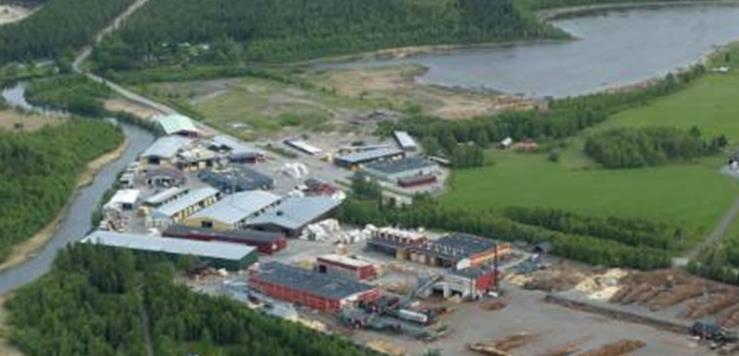

9 Besiktning sågverk Norrbotten 9

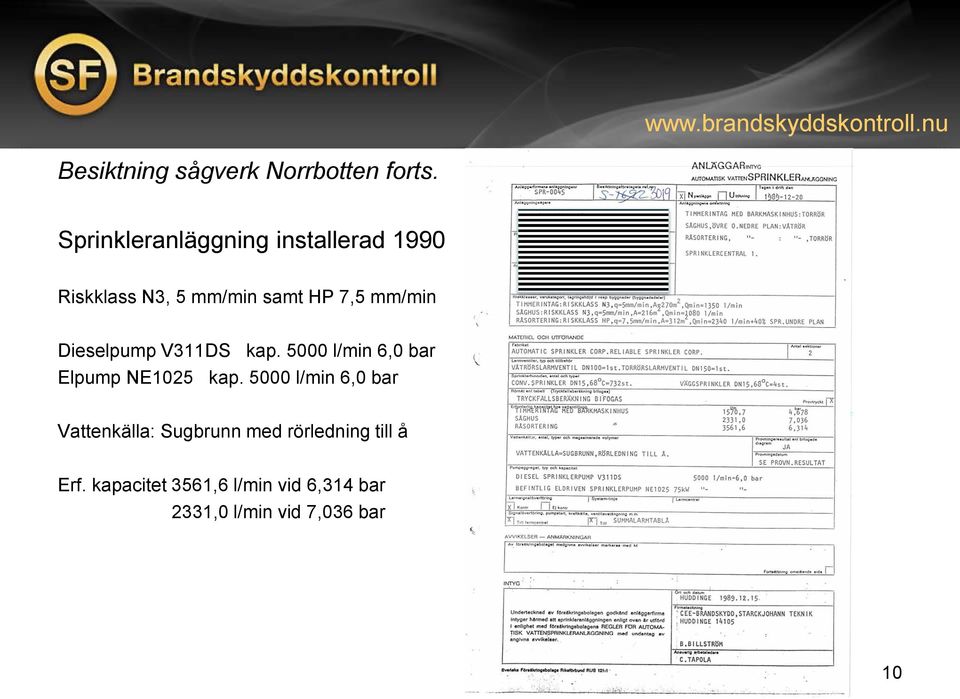

10 Besiktning sågverk Norrbotten forts. Sprinkleranläggning installerad 1990 Riskklass N3, 5 mm/min samt HP 7,5 mm/min Dieselpump V311DS kap l/min 6,0 bar Elpump NE1025 kap l/min 6,0 bar Vattenkälla: Sugbrunn med rörledning till å Erf. kapacitet 3561,6 l/min vid 6,314 bar 2331,0 l/min vid 7,036 bar 10

11 11

12 Besiktning sågverk Norrbotten forts. Anmärkning vid leveransbesiktning Elmotordrivna pumpen ej godkänd 12

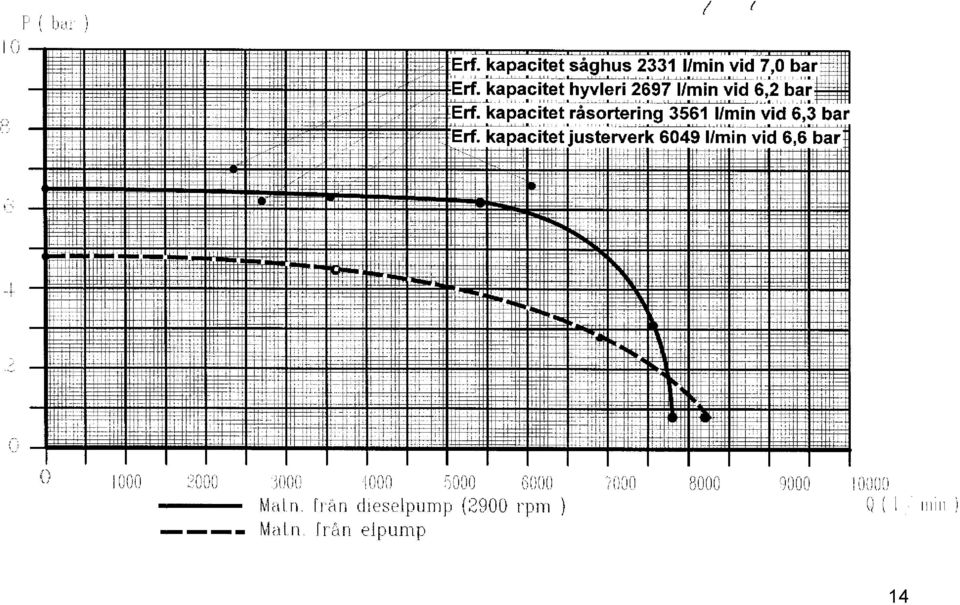

13 Besiktning sågverk Norrbotten forts. Återkommande anmärkning vid revisionsbesiktningar Vattenkällan klarar ej erforderliga behov. (Se bif. P/Q diagram). 13

14 14

15 Besiktning sågverk Norrbotten forts. Revisionsbesiktning 2007 Kapacitetsprov avbröts pga. att lera och kraftigt förorenat vatten spolades ut vid prov. 15

16 Besiktning sågverk Norrbotten forts. Åtgärd 2007: Intagsledning rengjordes av dykare, bl.a. hade rötter vuxit in i ledningen. Sönderrostad silplåt på intagsledning byttes ut. Nytt kapacitetsprov utfördes. 16

17 Besiktning sågverk Norrbotten forts. Åtgärd 2008: Ny diesel- och elpump från R-con installerades Nytt kapacitetsprov utfördes 17

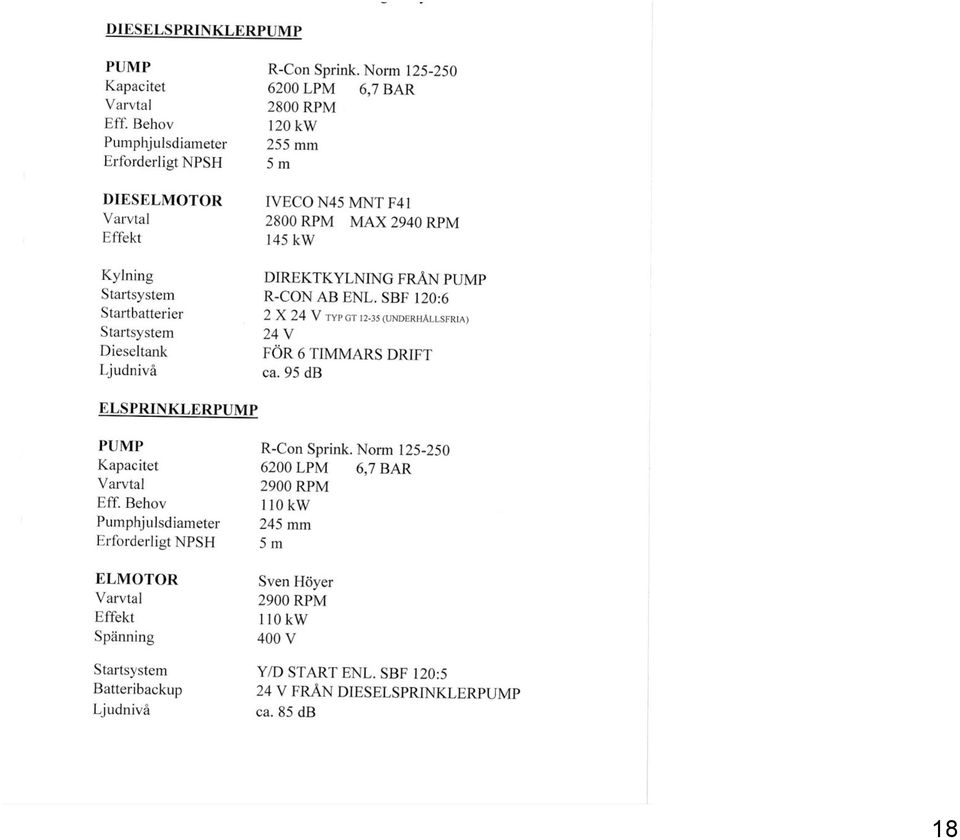

18 18

19 19

20 Besiktning sågverk Lappland 20

21 Besiktning sågverk Lappland forts. Sprinkleranläggning installerad 2007 Riskklass OH3, 5 mm/min Vattenkälla: Kommunal servisledning Erf. kapacitet 2260 l/min vid 3,8 bar Avvikelse enl. anläggarintyg: Erforderlig kapacitet kan ej levereras av vattenkälla endast provisorisk matning finns 21

22 Besiktning sågverk Lappland forts. Åtgärd 2010/2011: Montage av tank Bjurenwall 515 m 3 Inköp av begagnad pumpcontainer med diesel- och elpump från BEKAB 22

23 Besiktning sågverk Lappland forts. Tank- och pumpar installerat 2012 Riskklass OH3 5 mm/min Dieselpump Elpump 6500 l/min 5,2 bar 6500 l/min 5,2 bar Vattenkälla: Sprinklertank 515 m 3 Erf. kapacitet 2260 l/min vid 3,8 bar 23

24 Besiktning sågverk Lappland forts. Nytt kapacitetsprov utfördes Prov med elpump avbröts pga. mekaniskt ljud från pumphus. 24

25 25

26 26

27 Besiktning sågverk Lappland forts. Åtgärd 2012: Utbyte pump Nytt kapacitetsprov utfördes

28 P [Bar] SF Brandskyddskontroll Box 186 Tel: Piteå 12 VATTENKAPACITETSPROV Utfört i pumpcentral SCA Vilhelmina Sågverk Kundnummer: 222 Datum/tid: Utfört av: Daniel Sällström Erforderlig kapacitet sämsta ytan 2260 l/min vid 3,8 bar Matning från elpump Matning från dieselpump Erforderligt kapacitet Systemkurva Bassängvolym netto Erforderlig kapacitet bästa ytan Förbrukning bästa ytan l/min Varaktighetstiden 90 minuter Erf. bassängvolym X 90 = 394 m3 Verklig effektiv bassängvolym 515 m Q [l/min] 28

29 Besiktning hotell Norrbotten 29

30 Besiktning hotell Norrbotten forts. Sprinkleranläggning installerad 1995 Riskklass N1 5 mm/min Dieselpump SPP KPO8D l/min 4,5 bar Elpump SPP KMO8D l/min 4,5 bar Vattenkälla: Simbassäng 800 m 3 Erf. kapacitet 760 l/min vid 1,6 bar 30

31 Besiktning hotell Norrbotten forts. Leveransbesiktning 1995 Felaktigt byggt automatikskåp gjort för 12 V spänning istället för 24 V Ombyggnation av skåp samt utbyte av elkomponenter 31

32 Besiktning hotell Norrbotten forts. Revisionsbesiktning 1999 Batteriexplosion vid prov av misslyckat startförsök 32

33 Besiktning hotell Norrbotten forts. Överladdning hade gjort att batterivattnet kokat bort och knallgas bildats Gnistbildning i batteriet vid startförsök gjorde att knallgasen antändes. OBS! Kontrollera alltid batterivattennivån innan prov! 33

34 Besiktning hotell Norrbotten forts. Åtgärd: Utbyte av batteri och anläggningsskötare 34

35 Besiktning galleria Ångermanland 35

36 Besiktning galleria Ångermanland forts. Sprinkleranläggning ombyggd 1997 Pumpar installerades Riskklass OH3 10 mm/min Dieselpump l/min 4,5 bar Elpump l/min 4,5 bar Vattenkälla: Kommunalt ringmatad servisledning Erf. kapacitet 3193,7 l/min vid 7,23 bar 36

37 Besiktning galleria Ångermanland forts. Kvartalskontroll 2013 Dieselmotor startar inte, bränsleproblem Kontroll av bränsletank 37

38 38

39 39

40 Besiktning galleria Ångermanland forts. Åtgärd: Utbyte av bränsletank Ersättning av diesel till miljöbränsle Rengöring av motor 40

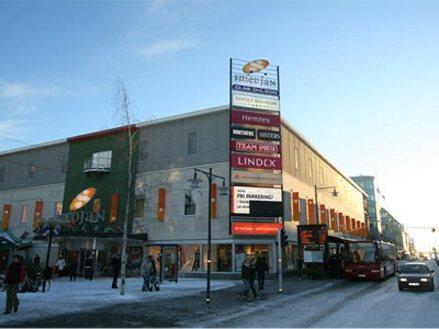

41 Besiktning galleria Norrbotten 41

42 Besiktning galleria Norrbotten forts. Sprinkleranläggning ombyggd 2010 Riskklass HL3 12,5 mm/min N3 5 mm/min Dieselpump KSB Etanorm 4300 l/min 3,3 bar Elpump KSB Etanorm 4300 l/min 3,3 bar Vattenkälla: Kommunalt ringmatad servisledning Erf. kapacitet 4257,2 l/min vid 5,41 bar 42

43 Besiktning galleria Norrbotten forts. Revisionsbesiktning 2013 Huvudavstängningsventil gick inte att manövrera Ventilväxel gick sönder 43

44 44

45 45

46 Besiktning galleria Norrbotten forts. Åtgärd: Utbyte av ventil 46

47 Besiktning industri Västerbotten 47

48 Besiktning industri Västerbotten forts. Sprinkleranläggning ombyggd 2010 Riskklass OH1 5 mm/min Vattenkälla: Råvattenledning Erf. kapacitet 751,98 l/min vid 1,96 bar 48

49 Besiktning industri Västerbotten forts. Revisionsbesiktning 2013 Vattenkälla ra vatten. Kapacitetsprov. Sil på inkommande ra vattenledning var helt igensatt. 49

50 50

51 Besiktning industri Västerbotten forts. Åtgärd: Rengöring av sil Upprättande av rutin för rengöring av samtliga silar. 51

52 Sammanfattning Sköt om din sprinkleranläggning så har du ett bra brandskydd för lång tid framåt 52
