Dieselsprinklerpump. OPTIONER Värmeväxlare Varvtalsreglering Motorvärmare Uppsamlingskärl till dieseltank

Transkript

1 Dieselsprinklerpump Dieselsprinklerpump är uppbyggd på en balkram med komplett startfärdigt aggregat med pump, dieselmotor, tank, automatikskåp, kylvatten, reservdelar, ljuddämpare, flexslang och startbatterier. Automatikskåpet är uppbyggt enl. SBF 120:6 alt. SBF 120:7. OPTIONER Värmeväxlare Varvtalsreglering Motorvärmare Uppsamlingskärl till dieseltank

2 Dieselautomatik SBF120:6-7

3 Elsprinklerpump Elsprinklerpump komplett med startskåp Startskåp enl. SBF SBF 120:6 med mjukstart (enbart 120:6) Y/D- start, dubbel Y/D- start, D-start, D- start 500V. Skåpen byggs efter handling eller anpassas efter kundens önskemål. Dokumentation i EL-ProCad.

4 Nya boende sprinklerpump

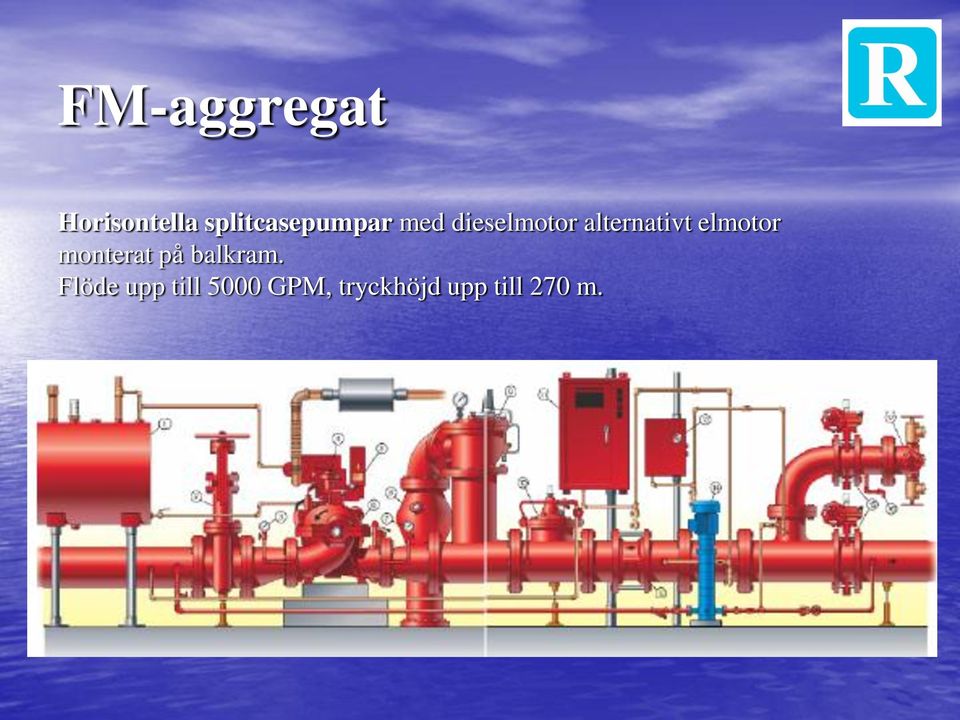

5 FM-aggregat Horisontella splitcasepumpar med dieselmotor alternativt elmotor monterat på balkram. Flöde upp till 5000 GPM, tryckhöjd upp till 270 m.

6 FM godkänt dieselautomatikskåp

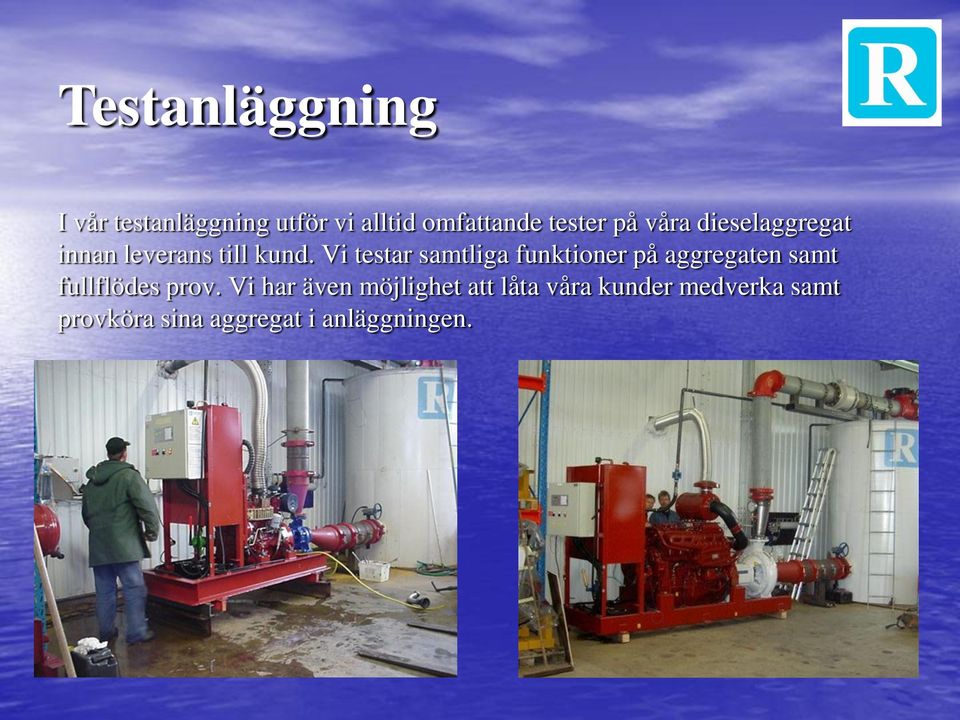

7 Testanläggning I vår testanläggning utför vi alltid omfattande tester på våra dieselaggregat innan leverans till kund. Vi testar samtliga funktioner på aggregaten samt fullflödes prov. Vi har även möjlighet att låta våra kunder medverka samt provköra sina aggregat i anläggningen.

8 Testanläggning = trygghet Provningsprotokoll och kurva

9 Service = trygghet Hos R-CONTRACTING får Ni kundsupport på Era projekt med fortlöpande service av sprinklerpumpstationer och andra egentillverkade produkter. Detta sker över hela Skandinavien, och utförs av våra skickliga servicetekniker. R-CONTRACTING har alltid 4 servicebilar tillgängliga och ca 6-7 servicetekniker.

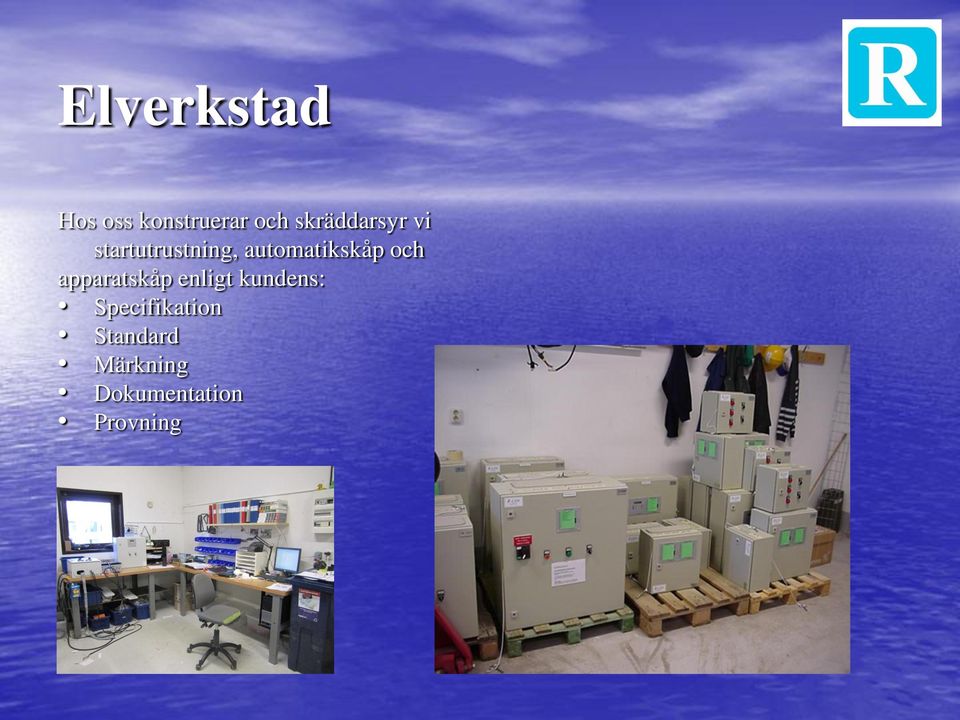

10 Elverkstad Hos oss konstruerar och skräddarsyr vi startutrustning, automatikskåp och apparatskåp enligt kundens: Specifikation Standard Märkning Dokumentation Provning

11 Mekanisk verkstad Hos oss har kunden möjlighet att få sin beställning kundanpassad, då vi har egen mekanisk verkstad. Vi konstruerar även bl.a. special- lösningar för att minimera rör- och byggarbeten.

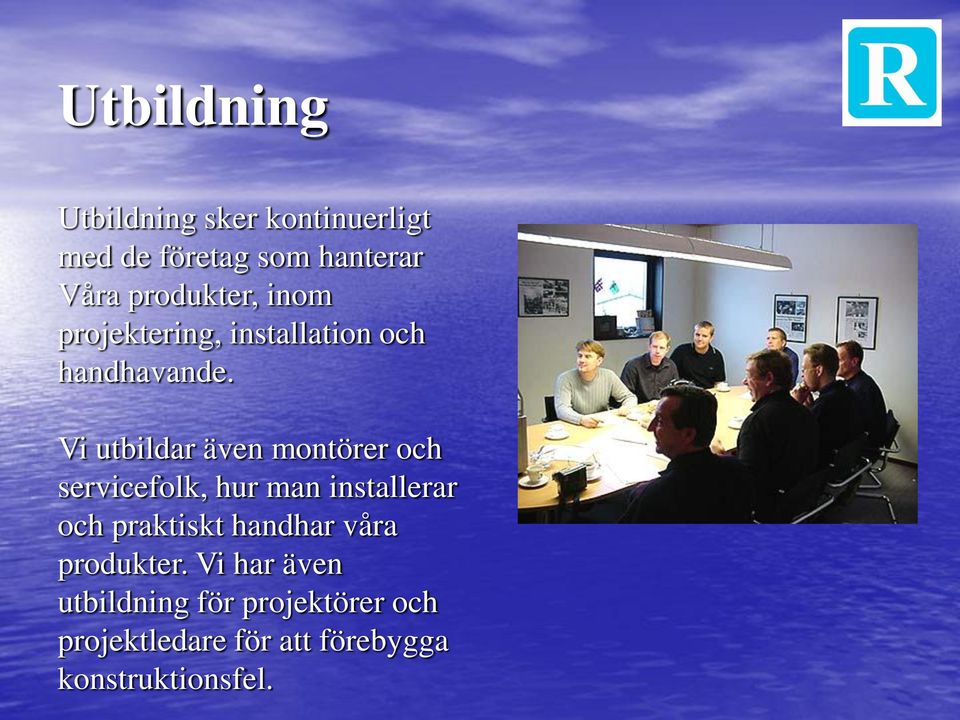

12 Utbildning Utbildning sker kontinuerligt med de företag som hanterar Våra produkter, inom projektering, installation och handhavande. Vi utbildar även montörer och servicefolk, hur man installerar och praktiskt handhar våra produkter. Vi har även utbildning för projektörer och projektledare för att förebygga konstruktionsfel.

13 Totalkostnader för pumpar DIESEL Avgasrör samt isolering Kylvattenrör 2 EL Kablage UC-motor Kablage ställverk-uc Belastar plats i trafo Högre fasta avgifter VID 55 KW OCH MER ÄR DET OFTA BILLIGARE ATT INSTALLERA TVÅ DIESELPUMPAR

14 Sug- och tryckpaket Enl. SBF 120:5 alt. SBF 120:6 Sug- och tryckpaket innehåller följande: Lång sugkona med manometer-uttag, rillände alt. flänsände Tryckkona med manometeruttag, uttag för påfyllning från primetank (option), termostat-ventil (vid elpump), rillände Rillad backventil (alt. flänsade) Rillade vridspjällsventiler (alt. flänsade)

15 Larmfördröjning RCLF Larmfördröjningsenhet RCLF är konstruerad för att installeras i anläggningar där falsklarm kan förekomma, t.ex. tryckstötar i vattenledningar. RCLF är enkel att hantera med knappar på front, enheten behöver ingen service.

16 Startpaket Ett komplett startpaket för pumpar består av: rördelar, pressostat, manometer, 3-vägs kulventil och kontrollmanometerventil.

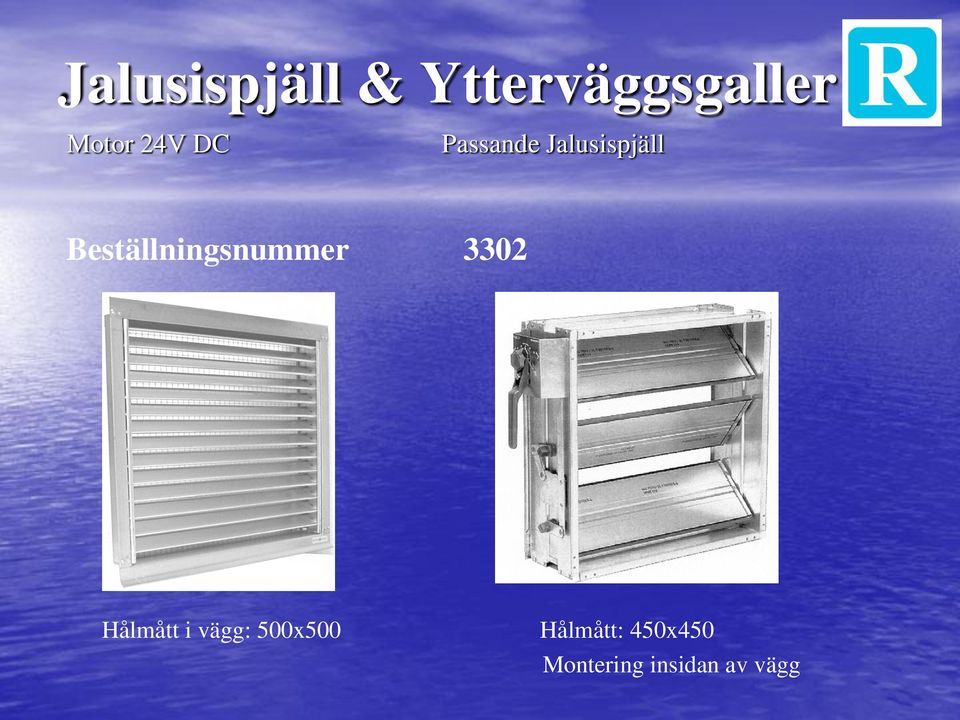

17 Jalusispjäll & Ytterväggsgaller Motor 24V DC Passande Jalusispjäll Beställningsnummer 3302 Hålmått i vägg: 500x500 Hålmått: 450x450 Montering insidan av vägg

18 Fläkt Flöde 2000 m³/h, 24V, 135 W Beställningsnummer 3301 TEKNISK DATA: Max. flöde 2000 m3/h Max. tryck 280 Pa Effekt 135 W Varvtal 3300 Märkspänning 24 V (DC) Driftspänning V (DC) Omgivningstemperatur + 50 C Vikt 2,1 kg Frånluftfläkt för temperatur och miljö i pumprum. Startas och stoppas via dieselpumpautomatik, när motor är i drift. Vid dubbla dieselmotorer kompletteras det med extra styrskåp. Hål i vägg 266 mm Ø 310 mm 140 mm

19 Värmepaket frost fri tank

20 Rillad motorventil med RC-NIS styrning

21 Automatisk flödesvakttestare Med en flödesvakttestare kan man prova flödesvakter utan att behöva tappa huvudledningen, som flödesvakten sitter i, på vatten. Provningen görs från larmpanel. Med detta sätt sparar man mycket tid vid utcheckning/provning, samt att det blir betydligt mindre rördragning.

22 Miljöbränsle ECOPAR Leverans med pump Klarar stillestånd i tank bra Mindre utsläpp vid testkörningar.

23 Bassäng och pumphus Bassänger upp till 900 m3 med pumphus för tillhörande utrustning.

24 Containerlösning Ett alternativ till platsbyggda pumpstationer är containerlösning som byggs efter kundens specifikation. Kappa, Gävle Rya Kraftvärmeverk, Göteborg

25 Kontakta oss R-CON AB Tfn: Platinagatan 8 Fax: Norrköping E-post: r.c@r-con.se Kenneth Runo Mikael Wiktorsson Lars Persson Torbjörn Floren Ägare VD Projektledare / / Kundsupport el-konstruktion kenneth@r-con.se mikael@r-con.se lars@r-con.se torbjorn@r-con.se
