1 FINGERSKARVNING MIXAD APPLICERING Mixon Fingerskarvning mixad applicering 2400 Serien

2 Mixon 2400 Serien fingerskarvningssystem används för olika produkter där trälameller limmas ihop i kortändarna. Detta görs för att minska spillet vid kvistar eller andra sämre delar av träet eller för att skapa långa längder som sedan kan kapas till de längder som önskas. Fördelar med vårt fingerskarvssystem Kan användas till alla limsorter Kan användas vid alla fingerskarvsmaskiner oavsett märke och leverantör Kan användas för snabba linjer med hastigheter upp till 250 skarvar per minut Limapplicering med start/stoppsystem för exakt påföring av lim i varje skarv. Kan användas till varje typ av skarvprofil Alla delar finns tillgängliga på vårt lager för snabba reservdelsleveranser Optimerat kontrollsystem som hjälper operatören att producera på ett rationellt sätt. Val av material och komponenter Vi har konstruerat utrustningen för långvarig och tillförlitlig prestanda. Det betyder att vi använder toppmoderna material och komponenter som: Högkvalitativt rostfritt stål Keramiska komponenter Gummi och plast av hög kvalitet som Viton, HEPDM, PTFE och PEAK Kontrollsystem från Mitsubishi/Siemens Operatörspanel med integrerad LCD pekskärm Suns komponenter för reglering av hydraulsystemet Komponenterna är standarddelar från Mixons lager eller egna skräddarsydda komponenter. Mycket avancerad ytbehandling för att skydda materialen från syraangepp. 2

3 Tillverkningsområden för fingerskarvning Olika produkter där trälameller limmas ihop i kortändarna. Detta gör man för att minska spillet vid kvistar eller andra sämre delar av träet eller för att skapa långa längder som sedan kan kapas till de längder som önskas. Produkter som tillverkas enligt denna princip: Komponenter för fönstertillverkning Icke bärande konstruktioner eller lameller Bärande konstruktioner Möbler Förbearbetning av CLT Limträbalkar Andra kundanpassade lösningar Limningssystem för mixad applicering Våra lösningar kan användas vid följande limsystem: Enkomponentsystem som: PVAc, PUR Tvåkomponentsystem vid mixad applicering: PRF, EPI, MUF, MF, UF, PVAc etc. 3

4 Mixon 2400 för fingerskarvsapplicering Mixons system för att blanda och dosera lim för fingerskarvsapplicering grundar sig på 26 års erfarenhet. För att applicera limmet snabbt, exakt och rationellt använder vi våra tillförlitliga komponenter och har kompletterat maskinerna med högkvalitativa kontrollsystem. Mixad limapplicering i fingerskarven TRÄ MATRIS 4

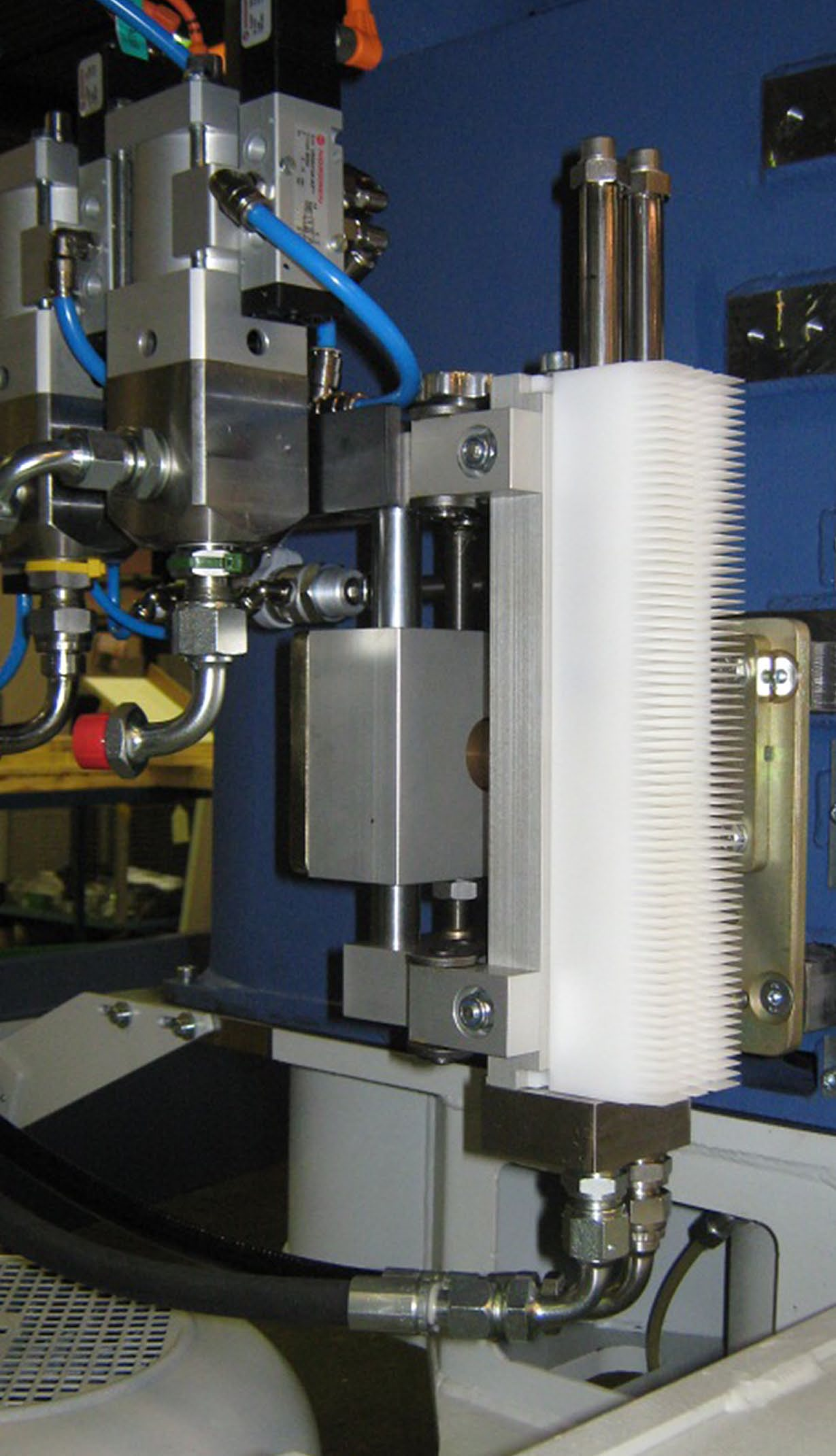

5 Hur fungerar det? Dosering Lim och härdare doseras och pressas ut genom dubbelverkande kolvstångspumpar. Limmet kan antingen blandas före appliceringen eller, om så önskas, kan lim och härdare komma i kontakt med varandra inne i matrisens tänder. Denna senare applicering är vad vi kallar en halvseparat applicering eller pre-mix applicering. Applicering Limmatrisen är formad som en spegelvänd profil av det fingerskarvade träet. Matrisen fungerar enligt två principer: Först applicerar den det blandade limmet i fingerskarven och därefter pressar den ut limmet jämnt över hela fingerskarven. En godkänd skarv måste vara helt täckt med lim i skarven. Trycket i appliceringssystemet ligger mellan 40 och 60 bar, vilket ger förutsättningar för en snabb och exakt limapplicering i skarven. Ett exakt start och stopp av limtillförseln garanteras. Appliceringen kan göras med horisontella eller vertikala fingerskarvsmatriser, såväl för kompaktfräsar som gör enstaka skarvar, som för paketfräsar. Genom vårt Mix-safe kontrollsystem säkerställer vi att limkomponenterna appliceras på exakt appliceringsområde. Kontrollsystem En separat operatörspanel är placerad vid operatörens arbetsplats. Där kan alla nödvändiga inställningar och justeringar för appliceringen göras. Dessa justeringar är synliga direkt för operatören. Panelen är utrustad med en LCD pekskärm med enkla windowsbaserade menyer för enkla justeringar av limningen. Genom att spara de inställningar som gjorts är det enkelt att alltid ha exakta parametrar inställda för exempelvis olika trädimensioner. Dessa sparade inställningar hjälper operatören att snabbt justera maskinen efter nya värden utan att förlora dyrbar tid för att opti mera produktionen. Doseringtestutrustning finns för snabb och tillförlitlig kontroll av limspridning och blandningsförhållande. Rengöring Limmet blandas precis före appliceringen vilket gör att en mycket begränsad mängd blandat lim hamnar inne i maskinen. Vanligtvis är denna blandade mängd mindre än 0,1 liter. Ett rengöringssystem med tryckluft och varmt vatten tar bort det blandade limmet i slutet av varje produktionscykel. Vi rekommenderar också att man tar bort matriserna för rengöring efter varje produktionscykel. 5

6 Vanliga frågor Om du har fler frågor vänligen kontakta oss eller läs mer på vår hemsida Vilken lösning rekommenderar Mixon, hydraulisk eller luftdriven? För snabb applicering med höga kvalitetskrav är ett hydrauldrivet system den enda lösningen. För appliceringar med lägre krav kan ett mindre kostsamt, luftdrivet system vara ett alternativ. Jag behöver en speciallösning för fingerskarvning, kan Mixon hjälpa mig? Ja, vi har alla sorters lösningar, allt från standardlösningar till skräddarsydda lösningar där vi konstruerat lösningen enligt dina specifika behov och önskemål. Om jag byter limsort, behöver jag då byta hela Mixons anläggning? Nej, normal sett behöver man bara byta ut en av pumparna. Våra standardkomponenter kan lätt bytas ut till en låg kostnad, men med stor flexibilitet Reservdelar, hur kan Mixon hjälpa mig? De flesta komponenter som vi använder i våra maskiner finns på lager hos Mixon. När du har gjort din reservdelsorder levereras vanligtvis delarna inom timmar, beroende på din leveransadress. 6

7 Behöver jag kyla anläggningen, med tanke på att vår produktion sker med relativt hög temperatur? Det beror på varje enskild situation, men om det skulle behövas så kan vi även leverera kylning av appliceringen. Ett begränsat antal komponenter kyls för att hålla limmets temperatur vid ett lågt/konstant värde. Min tillverkning ligger på andra sidan jorden, kan Mixon erbjuda någon snabb support då? Vanligtvis kan vi ge support direkt via telefon eller e-post. Vi rekommenderar dock kunden att investera i tillvalet fjärrstyrning. Det ger oss möjligheten att kunna se in i PLC:ns program via internet. Det är en snabb och kostnadsfri service vi då kan erbjuda våra kunder för att lösa problem. Dessutom rekommenderar vi våra kunder att teckna ett serviceavtal med en årlig, förebyggande service. Normalt sett ger det fullt tillgänglig produktion under ett år efter utförd service. 7

8 Teknisk specifikation Hydraulisk Modell Kapacitet (l/min) Modell Kapacitet (l/min) Ensidig mixad applicering Tvåsidig mixad applicering Mixon 2452H/1 0,5 2,4 Mixon 2452H/2 0,4 1,9 Mixon 2453H/1 1,0 4,8 Mixon 2452H/2 0,5 2,5 Mixon 2454H/1 1,7 8,3 Mixon 2454H/2 1,0 4,8 Förhållanden & mått Nödvändiga anslutningar Blandningsförhållande 100:3 upp till 100:200 Tryckluft 6 bar, 100 l/min Appliceringens bredd mellan 25 och 350 mm Varmt vatten C, vid 6 8 bar Vikt Dimensioner (l x b x h) ca 220 kg x 800 x mm Elektricitet 400 V/50 Hz/3-fas/ 10 A eller 230 V/50 Hz/3-fas/ 16 A Pneumatisk Modell Kapacitet (l/min) Modell Kapacitet (l/min) Ensidig mixad applicering Tvåsidig mixad applicering Mixon 2421L/1 0,4 1,9 Mixon 2451L/2 0,4 1,9 Mixon 2422L/1 0,5 2,5 Mixon 2452L/2 0,5 2,5 Mixon 2423L/1 1,0 4,8 Mixon 2453L/2 1,0 4,8 Förhållanden & mått Nödvändiga anslutningar Blandningsförhållande 100:3 upp till 100:100 Tryckluft 6 bar, 100 l/min Appliceringens bredd mellan 20 och 260 mm Varmt vatten C, vid 6 8 bar Vikt Dimensioner (l x b x h) ca 180 kg x 800 x mm Elektricitet 400 V/50 Hz/3-fas/ 10 A eller 230 V/50 Hz/3-fas/ 16 A Mixon AB Traktorgatan 5, SE Kungälv, Sweden Phone info@mixon.se
