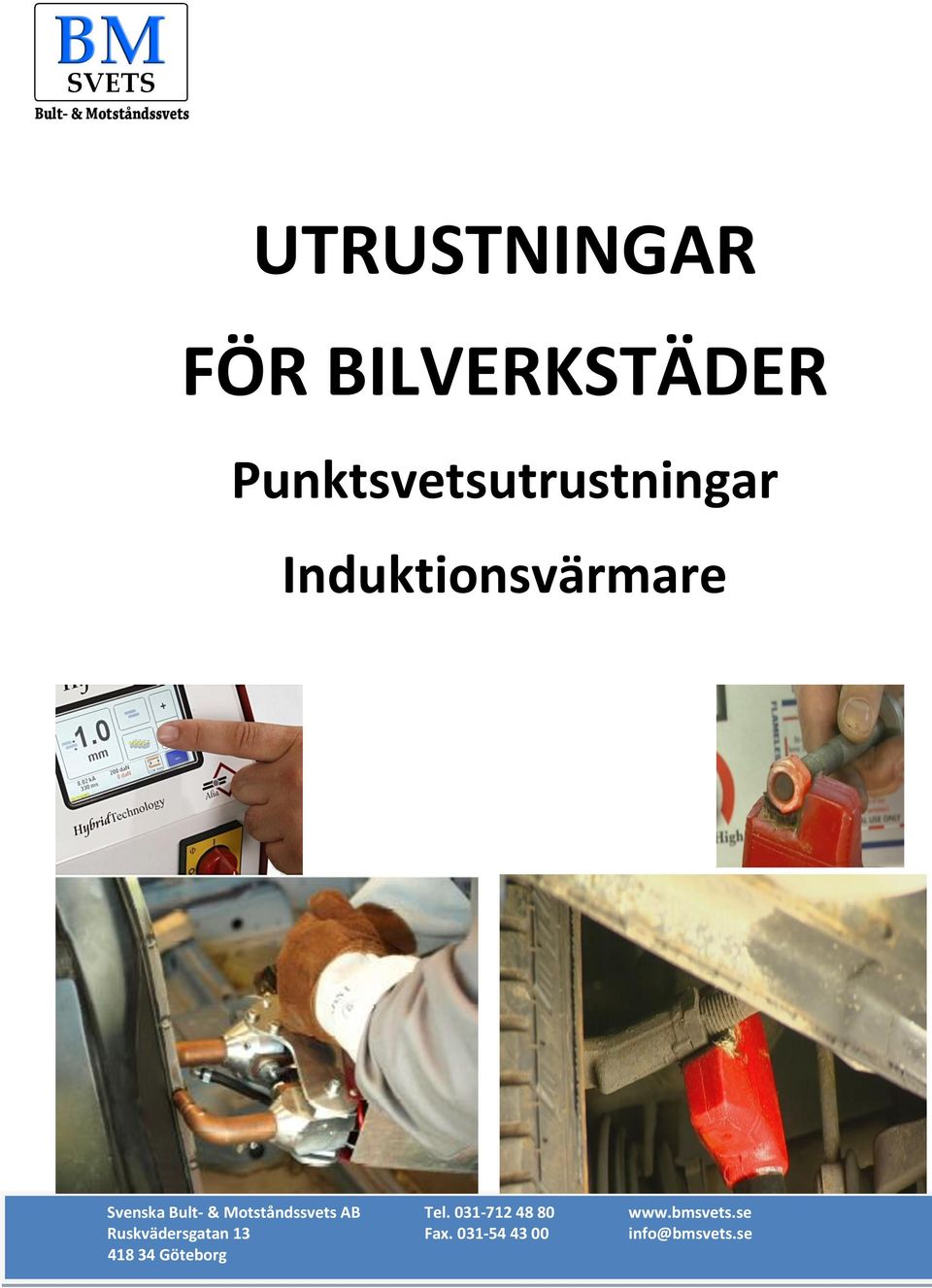

1 UTRUSTNINGAR FÖR BILVERKSTÄDER Punktsvetsutrustningar Induktionsvärmare Svenska Bult- & Motståndssvets AB Tel Ruskvädersgatan 13 Fax Göteborg

Bult- & Motståndssvets AB Tel. 031-712 48 80 www.

2 Företaget Svenska Bult- & Motståndssvets har lång erfarenhet och hög kunskap inom området punktsvetsning. Vi levererar produktionsutrustningar till flera stora svenska fordonstillverkare och även till många av deras underleverantörer. Det ger oss en god inblick i vilka krav som ställs på utrusningar för punktsvetsning med hänsyn till utvecklingen av material och materialkombinationer i dagens fordon. Detta gäller främst de nya höghållfasta stålen av typ USIBOR, BTR etc. i deformationszonerna. Våra utrusningar har de tekniska specifikationer som krävs för att fullgott kunna svetsa dessa senaste ståltyper. Vi erbjuder: Applikationskunskap, med hjälp av vår svetskunskap kan vi hjälpa dig att finna den bästa utrustningen för dina behov Utbildning och dokumentation, vid igångkörning samt av er personal Service och reservdelar, vi har egen servicepersonal samt en välutrustad serviceverkstad för underhåll och reparation av utrustningarna Referenser Nedan finns några av de företag till vilka vi levererar svetsutrustningar för produktionsändamål. Samtliga dessa företag ställer naturligtvis höga krav både leverantörens svetskunskap samt att utrustningarna uppfyller de senaste tekniska kraven.

Det ger oss en god inblick i vilka krav som ställs på utrusningar för punktsvetsning med hänsyn till utvecklingen av material och materialkombinationer i dagens fordon.

3 Produkter Svetsutrustningar Vi erbjuder allt från de mest avancerade inverterbaserade svetsmaskinerna till enklare maskiner med transformator. Avancerad svetsmaskin med den senaste inverterteknologin med intelligent styrsystem. Godkänd av bl a Volvo Car Corporation. Har som standard tre funktioner: Punktsvetsning Induktionsvärmare Buckeldragning Enklare svetssystem med punktsvetstång och buckeldragning. Induktionsvärmare Flera olika typer med effekter från 2,2 till 18 kw.

4 Punktsvets för bilverkstäder HySpot har tre funktioner i en maskin: Punktsvetsning Induktionsvärmare Buckeldragning HySpot är en unik maskin med bl a följande fördelar: Senaste inverter teknologin innebär att det är möjligt att svetsa i de nyaste stålen som t ex Boron, USIBOR, TRIP och TWIP. Processtillförlitlighet med intelligent övervakning innebär en kvalitet på punktsvetsarna som är jämförbar med de som utförs vid produktionen av nya bilar. Intelligent styrsystem med möjlighet till helautomatisk svetsning utan förprogrammering. PC-mjukvara som innebär att man analysera svetsprocessen, lagra svetsparametrar, koppla till arbetsorder samt uppdatera maskinen med ny mjukvara och program. Induktionsvärmare med en arbetseffekt på 5 kw är inbyggd i maskinen. Flerfunktionspistol som gör att man kan punktsvetsa med ensidig åtkomst, svetsa och dra alla sorters tappar, spikar, brickor, nitar och bultar. Godkänd av bl a Volvo Car Corporation Enkel och tydlig kontrollpanel X-tång och C-tång med vattenkylda elektroder, armar och kabel.

Processtillförlitlighet med intelligent övervakning innebär en kvalitet på punktsvetsarna som är jämförbar med de som utförs vid produktionen av nya bilar.

Flerfunktionspistol med bl a följande användningsområden: Enkelsidig punktsvetsning Svetsning av tappar, nitar, bultar, brickor och spikar. Dragning av tappar, nitar, bultar, brickor och spikar.

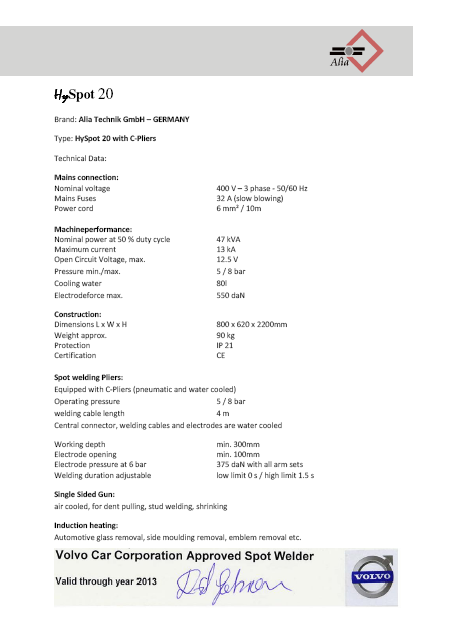

5 Flerfunktionspistol med bl a följande användningsområden: Enkelsidig punktsvetsning Svetsning av tappar, nitar, bultar, brickor och spikar. Dragning av tappar, nitar, bultar, brickor och spikar. Krympning med kolelektrod. Tillbehörssats Model HySpot 20 Max spänning 3 x 400V (50/60 Hz) Effekt vid 50% intermittens 47 kva Svetsström 13 ka Klockfrekvens khz Säkring, trög 32A Värmeeffekt 5 kw Tankvolym 80 l Kabellängd 10m / 6 mm 2 Tryckluft 5-8 bar Max elektrodkraft 550 dan Kabellängd till tång 4 m Skyddsklass IP21 Dimensioner (vagn inkl arm för balansblock) 800x620x 2200 mm Vikt (vagn) 90 kg

Tillbehörssats Model HySpot 20 Max spänning 3 x 400V (50/60 Hz) Effekt vid 50% intermittens 47 kva Svetsström 13 ka Klockfrekvens 10-50 khz Säkring,

6 Enkelsidig punktsvets ZE300/E Enkelsidig punktsvets som också kan användas för dragning av alla sorters tappar, spikar, brickor, nitar och bultar. Pistolhandtag med buckeldragare, glidhammare, jordkabel och tillbehörssats ingår. Punktsvetssystem med tång och pistol ZE370 Multifunktionellt punktsvetssystem utrustad med flerfunktionspistol och pneumatisk svetstång. Pistolen kan användas för punktsvetsning med ensidig åtkomst samt även för svetsning och dragning av alla sorters tappar, spikar, brickor, nitar och bultar. Kan även användas som buckeldragare. Max plåttjocklek är 1+1 mm. Svetstången är enkel och smidig att hantera och finns både med och utan vattenkylning. Max plåttjocklek 2+2 mm. Microprocessorstyrd svetsvakt. Löstagbara svetskablar med 1,9 m längd, kraftig kärra med verktygsfack och hållare för pistol och tång. Justerbar elektrodkraft och elektrodavstånd. Finns även med vattenkylning (ZE376). ZE370/ ZE376

Punktsvetssystem med tång och pistol ZE370 Multifunktionellt punktsvetssystem utrustad med flerfunktionspistol och pneumatisk svetstång.

7 Exempel på tillbehör för svetsutrustningarna

8 Induktionsvärmare HyHeat har bl a följande användningsområden: Värmning av detaljer utan risk för åverkan som vid användning av öppen låga. Kan användas i brandfarlig miljö som t ex på bränsle- och hydraul ledningar. Lossa fastrostade bultar och muttrar. Värmning av stål och plåt för t ex riktning. Krympning av axlar för montage av kullager Demontering av allt som är limmat på stål och plåt. HyHeat finns i 3 versioner med värmeeffekt på: 8 kw (lämplig för bil- och däckverkstäder) 12 kw (lämplig för lastbils- och entreprenadmaskinsverkstäder) 18 kw (lämplig för tyngre fordon och svetsverkstäder) HyHeat finns med flera olika verktyg och huvuden Panelen är en touchdisplay med en enkel inställning i fyra effektsteg. Dessutom kan man ställa in parametrar manuellt som kan lagras i ett programbibliotek. Maskinen ställer automatiskt in effekt och tid utgående från dessa parametrar: Material, stål eller aluminium Typ av induktionsverktyg Tjocklek på plåt som skall värmas Förvalda effektsteg Applikation Tekniska data HyHeat 8 HyHeat 12 HyHeat 18 Anslutningsspänning 3x400 V, 50/60 Hz Säkring (trög) 16A eller 32A Anslutningskabel 10 m med 16A kontakt Klockfrekvens 10 khz till 50 khz Värmeeffekt 8 kw 12 kw 18 kw Vattentank 80 liter

Krympning av axlar för montage av kullager Demontering av allt som är limmat på stål och plåt.

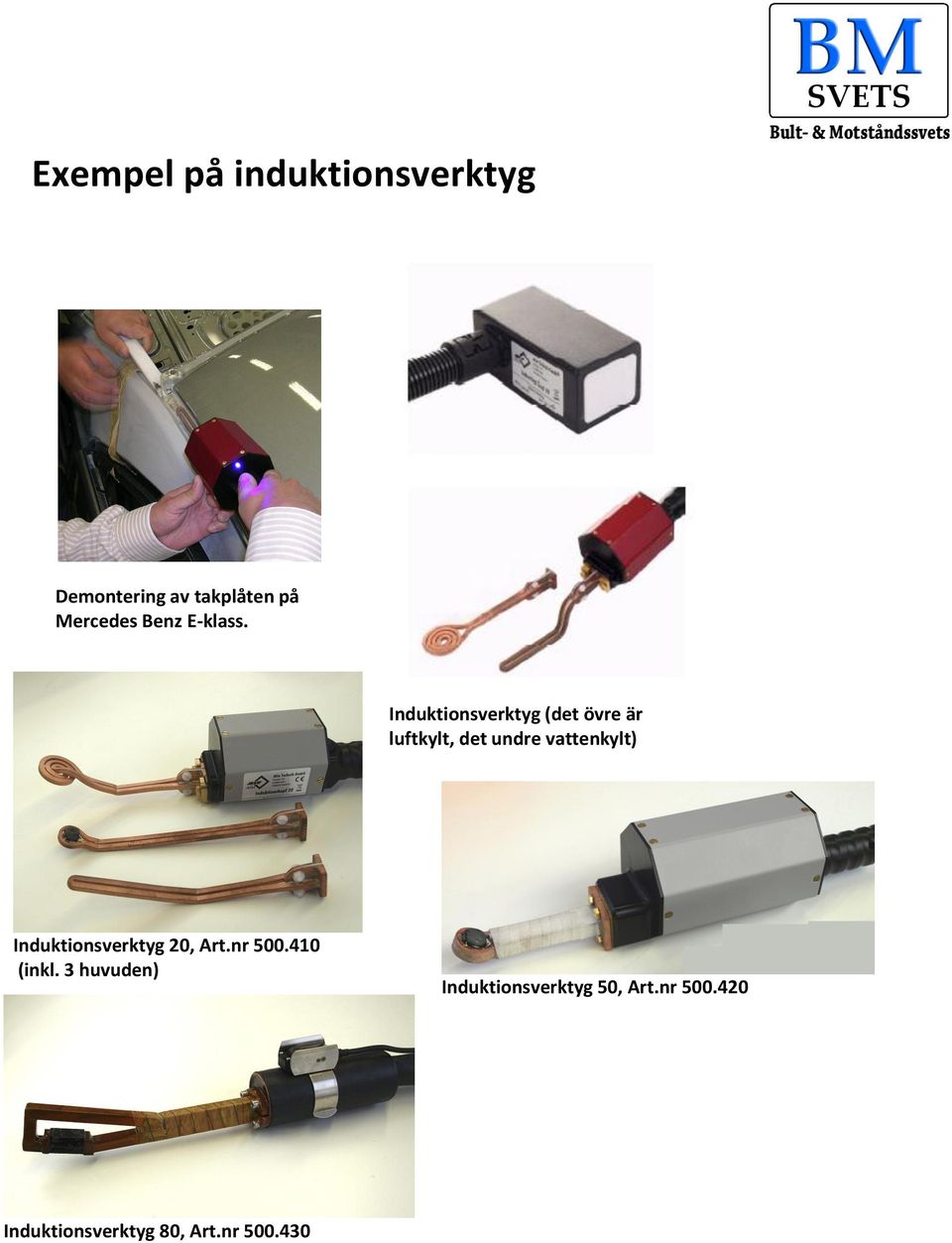

9 Exempel på induktionsverktyg Demontering av takplåten på Mercedes Benz E-klass. Induktionsverktyg (det övre är luftkylt, det undre vattenkylt) Induktionsverktyg 20, Art.nr (inkl. 3 huvuden) Induktionsverktyg 50, Art.nr Induktionsverktyg 80, Art.nr

Induktionsverktyg (det övre är luftkylt, det undre vattenkylt)

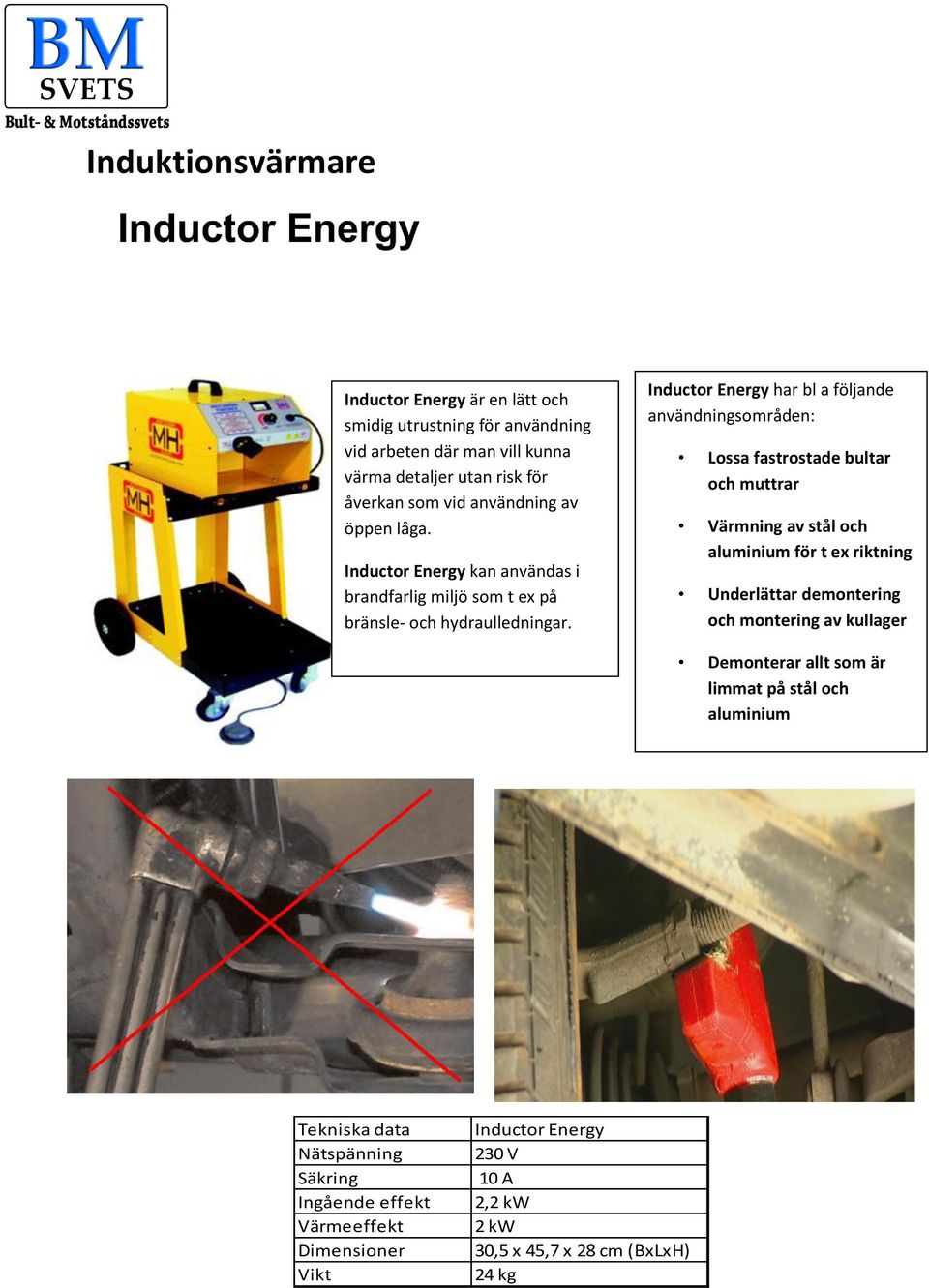

10 Induktionsvärmare Inductor Energy är en lätt och smidig utrustning för användning vid arbeten där man vill kunna värma detaljer utan risk för åverkan som vid användning av öppen låga. Inductor Energy kan användas i brandfarlig miljö som t ex på bränsle- och hydraulledningar. Inductor Energy har bl a följande användningsområden: Lossa fastrostade bultar och muttrar Värmning av stål och aluminium för t ex riktning Underlättar demontering och montering av kullager Demonterar allt som är limmat på stål och aluminium Tekniska data Inductor Energy Nätspänning 230 V Säkring 10 A Ingående effekt 2,2 kw Värmeeffekt 2 kw Dimensioner 30,5 x 45,7 x 28 cm (BxLxH) Vikt 24 kg

Inductor Energy har bl a följande användningsområden: Lossa fastrostade bultar och muttrar Värmning av stål och aluminium för t ex riktning Underlättar demontering och

11 Exempel på användningsområden för induktionsvärmare Avgassensorer Muttrar (överhettad för att visa effekten) Styrstag, stötdämparfästen Kullager, axlar Hjulupphängningar

12 Svenska Bult- & Motståndssvets AB Tel Ruskvädersgatan 13 Fax Göteborg
