Produktkatalog Motståndssvetsning

Transkript

1 Produktkatalog Motståndssvetsning ,

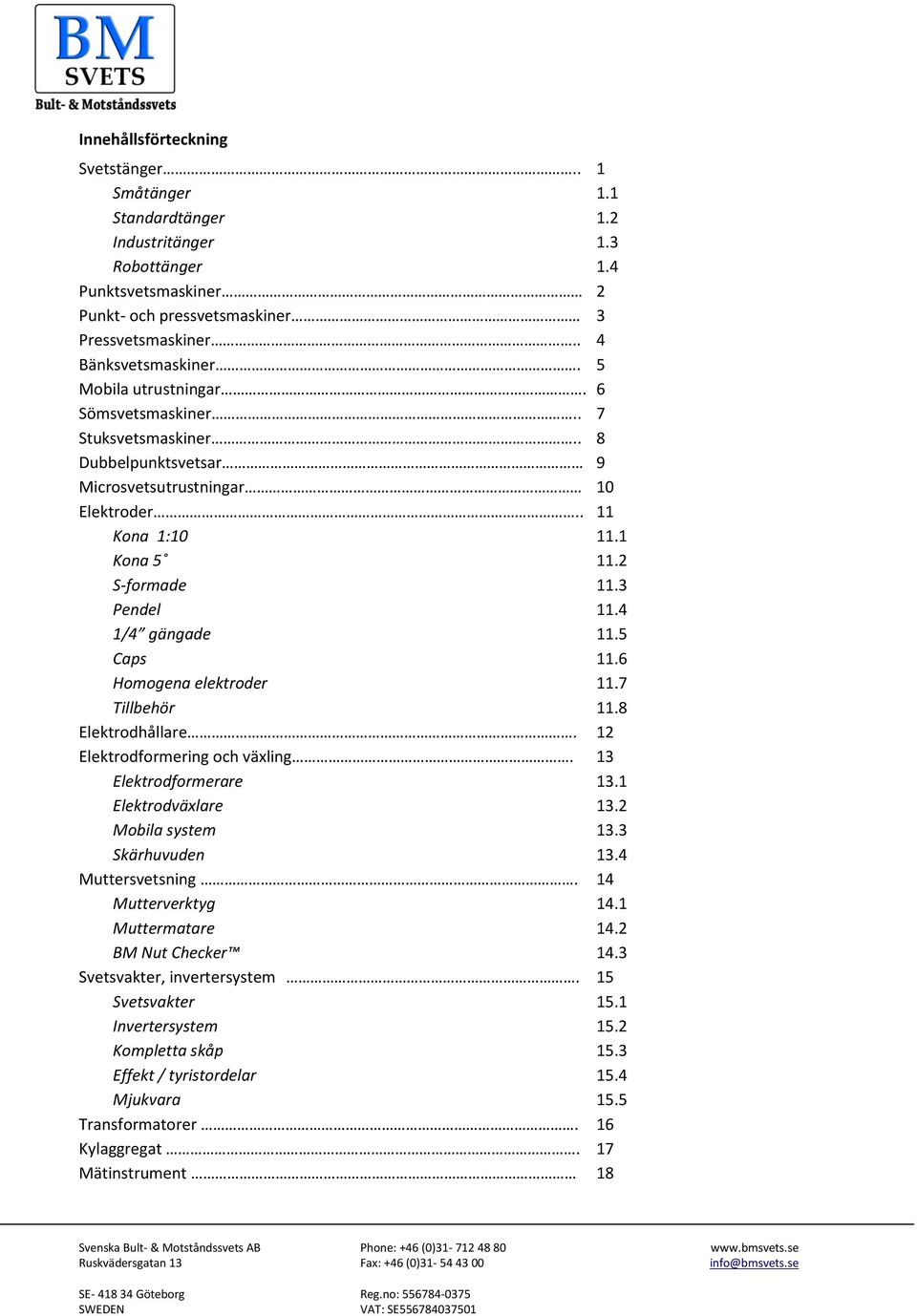

2 Innehållsförteckning Svetstänger.. 1 Småtänger 1.1 Standardtänger 1.2 Industritänger 1.3 Robottänger 1.4 Punktsvetsmaskiner 2 Punkt- och pressvetsmaskiner 3 Pressvetsmaskiner.. 4 Bänksvetsmaskiner. 5 Mobila utrustningar. 6 Sömsvetsmaskiner.. 7 Stuksvetsmaskiner.. 8 Dubbelpunktsvetsar 9 Microsvetsutrustningar 10 Elektroder.. 11 Kona 1: Kona S-formade 11.3 Pendel /4 gängade 11.5 Caps 11.6 Homogena elektroder 11.7 Tillbehör 11.8 Elektrodhållare. 12 Elektrodformering och växling. 13 Elektrodformerare 13.1 Elektrodväxlare 13.2 Mobila system 13.3 Skärhuvuden 13.4 Muttersvetsning. 14 Mutterverktyg 14.1 Muttermatare 14.2 BM Nut Checker 14.3 Svetsvakter, invertersystem. 15 Svetsvakter 15.1 Invertersystem 15.2 Kompletta skåp 15.3 Effekt / tyristordelar 15.4 Mjukvara 15.5 Transformatorer. 16 Kylaggregat. 17 Mätinstrument 18

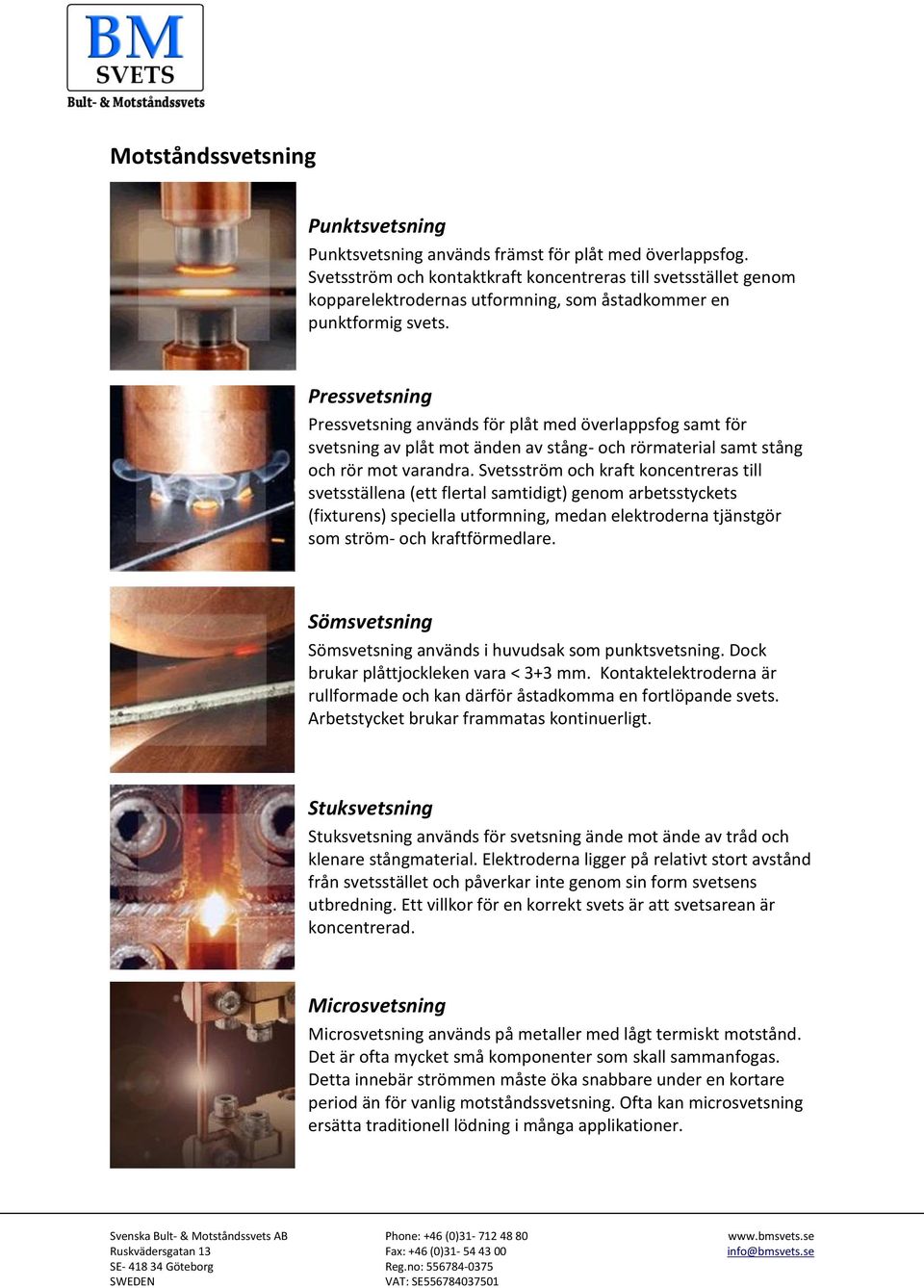

3 Motståndssvetsning Punktsvetsning Punktsvetsning används främst för plåt med överlappsfog. Svetsström och kontaktkraft koncentreras till svetsstället genom kopparelektrodernas utformning, som åstadkommer en punktformig svets. Pressvetsning Pressvetsning används för plåt med överlappsfog samt för svetsning av plåt mot änden av stång- och rörmaterial samt stång och rör mot varandra. Svetsström och kraft koncentreras till svetsställena (ett flertal samtidigt) genom arbetsstyckets (fixturens) speciella utformning, medan elektroderna tjänstgör som ström- och kraftförmedlare. Sömsvetsning Sömsvetsning används i huvudsak som punktsvetsning. Dock brukar plåttjockleken vara < 3+3 mm. Kontaktelektroderna är rullformade och kan därför åstadkomma en fortlöpande svets. Arbetstycket brukar frammatas kontinuerligt. Stuksvetsning Stuksvetsning används för svetsning ände mot ände av tråd och klenare stångmaterial. Elektroderna ligger på relativt stort avstånd från svetsstället och påverkar inte genom sin form svetsens utbredning. Ett villkor för en korrekt svets är att svetsarean är koncentrerad. Microsvetsning Microsvetsning används på metaller med lågt termiskt motstånd. Det är ofta mycket små komponenter som skall sammanfogas. Detta innebär strömmen måste öka snabbare under en kortare period än för vanlig motståndssvetsning. Ofta kan microsvetsning ersätta traditionell lödning i många applikationer.

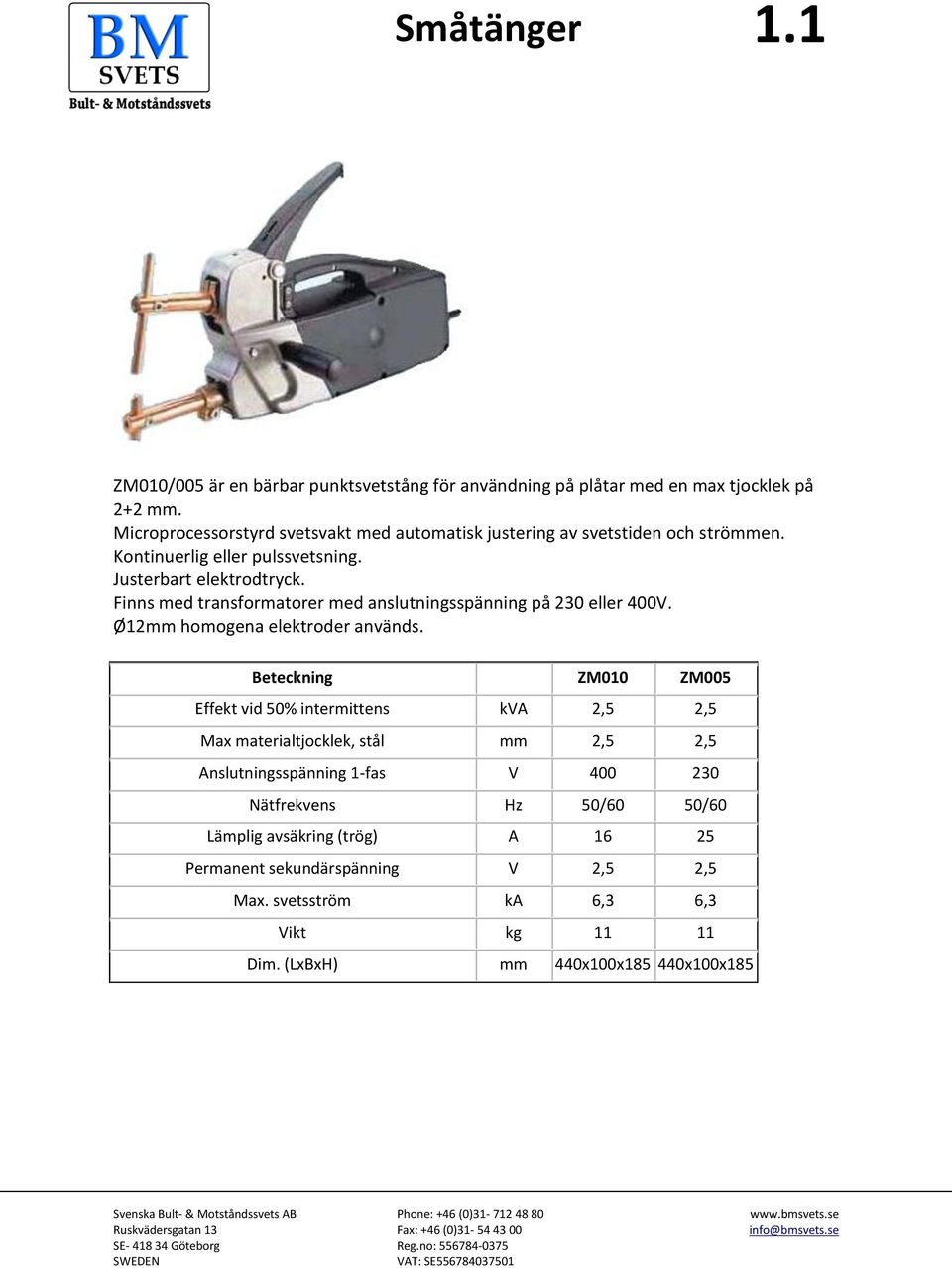

4 Småtänger 1.1 ZM010/005 är en bärbar punktsvetstång för användning på plåtar med en max tjocklek på 2+2 mm. Microprocessorstyrd svetsvakt med automatisk justering av svetstiden och strömmen. Kontinuerlig eller pulssvetsning. Justerbart elektrodtryck. Finns med transformatorer med anslutningsspänning på 230 eller 400V. Ø12mm homogena elektroder används. Beteckning ZM010 ZM005 Effekt vid 50% intermittens kva 2,5 2,5 Max materialtjocklek, stål mm 2,5 2,5 Anslutningsspänning 1-fas V Nätfrekvens Hz 50/60 50/60 Lämplig avsäkring (trög) A Permanent sekundärspänning V 2,5 2,5 Max. svetsström ka 6,3 6,3 Vikt kg Dim. (LxBxH) mm 440x100x x100x185

5 Standardtänger 1.2 Standardtänger lämpar sig för medeltung användning. AC-tänger Sax-tänger PN 4 PN 6 PN 8 PN 12 PN 18 PN 25 PN 36 PN 42 Effekt vid 50% intermittens kva Sekundär kortslutningsström A Max. svetsström A Elektrodkraft (6 bar) dan Sekundärspänning V Anslutningsspänning 1-fas V Avsäkring, trög A Armavstånd mm (210) 135 (210) 135 (210) 135 (210) Armlängd mm Armdiameter mm Diameter på elektrodhållaren mm Diameter på elektroden mm Slagländ med korta armar mm Vikt utan armar kg PN8-25 kan utrustas med extra cylinder för dubbel elektrodkraft (extern svetsvakt krävs).

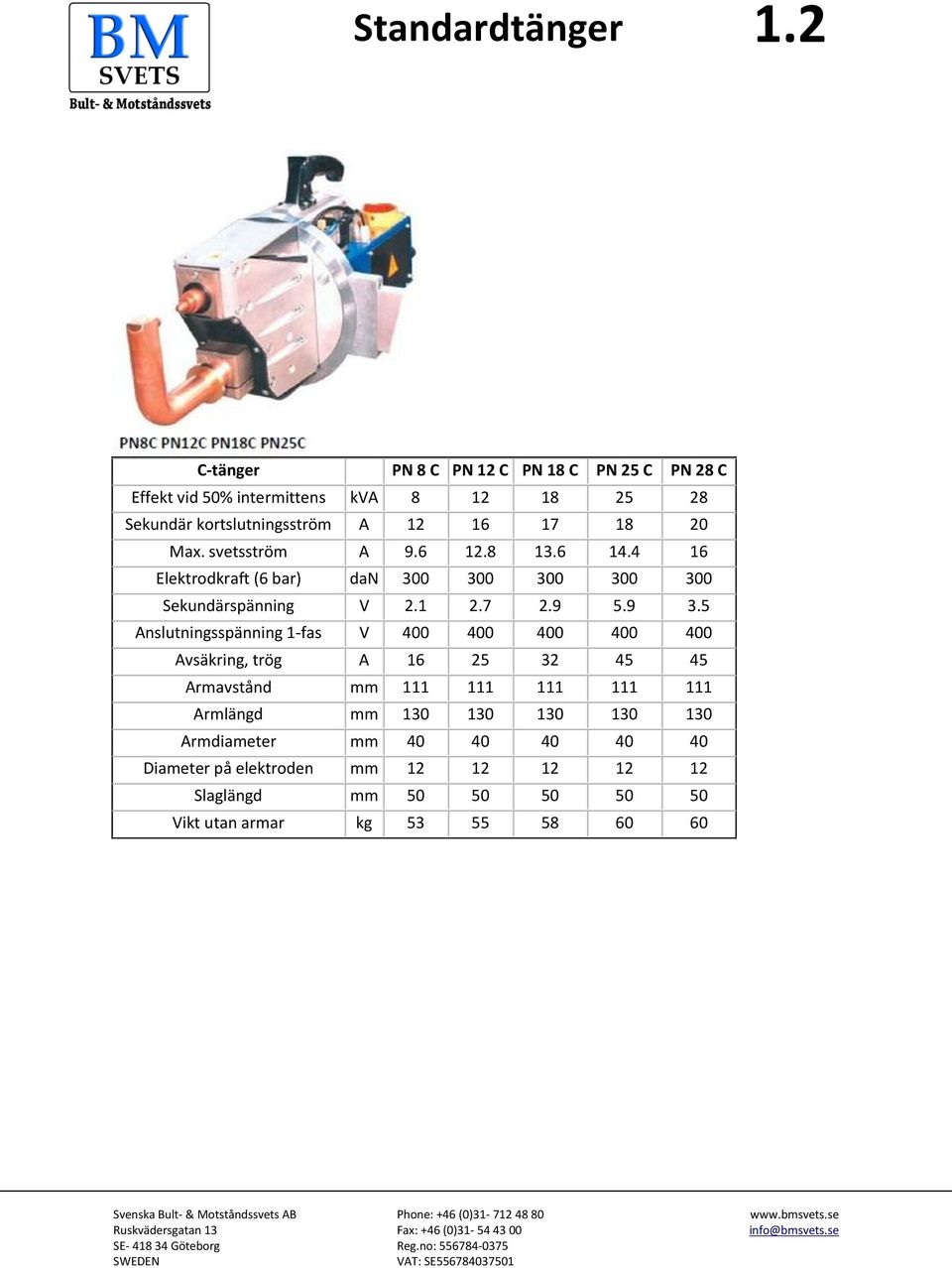

6 Standardtänger 1.2 C-tänger PN 8 C PN 12 C PN 18 C PN 25 C PN 28 C Effekt vid 50% intermittens kva Sekundär kortslutningsström A Max. svetsström A Elektrodkraft (6 bar) dan Sekundärspänning V Anslutningsspänning 1-fas V Avsäkring, trög A Armavstånd mm Armlängd mm Armdiameter mm Diameter på elektroden mm Slaglängd mm Vikt utan armar kg

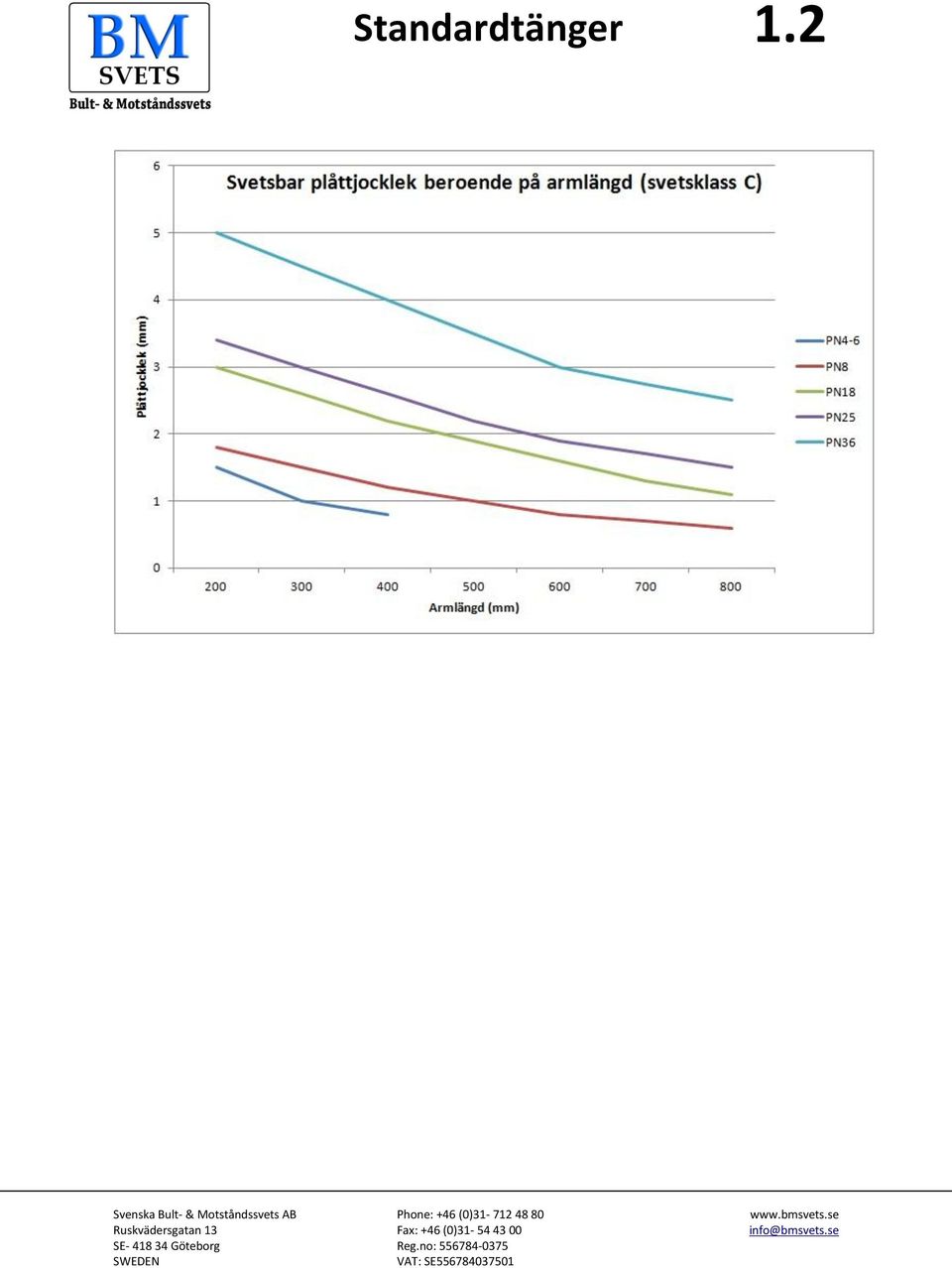

7 Standardtänger 1.2

8 Standardtänger 1.2 Invertertänger Typ Sn 50% Sn 20% I2 cc Svetskraft (kva) (kva) (kva) (dan) (dan) dubbel PN20X Sax PN20C C-tång PN55X Sax PN140X C-tång

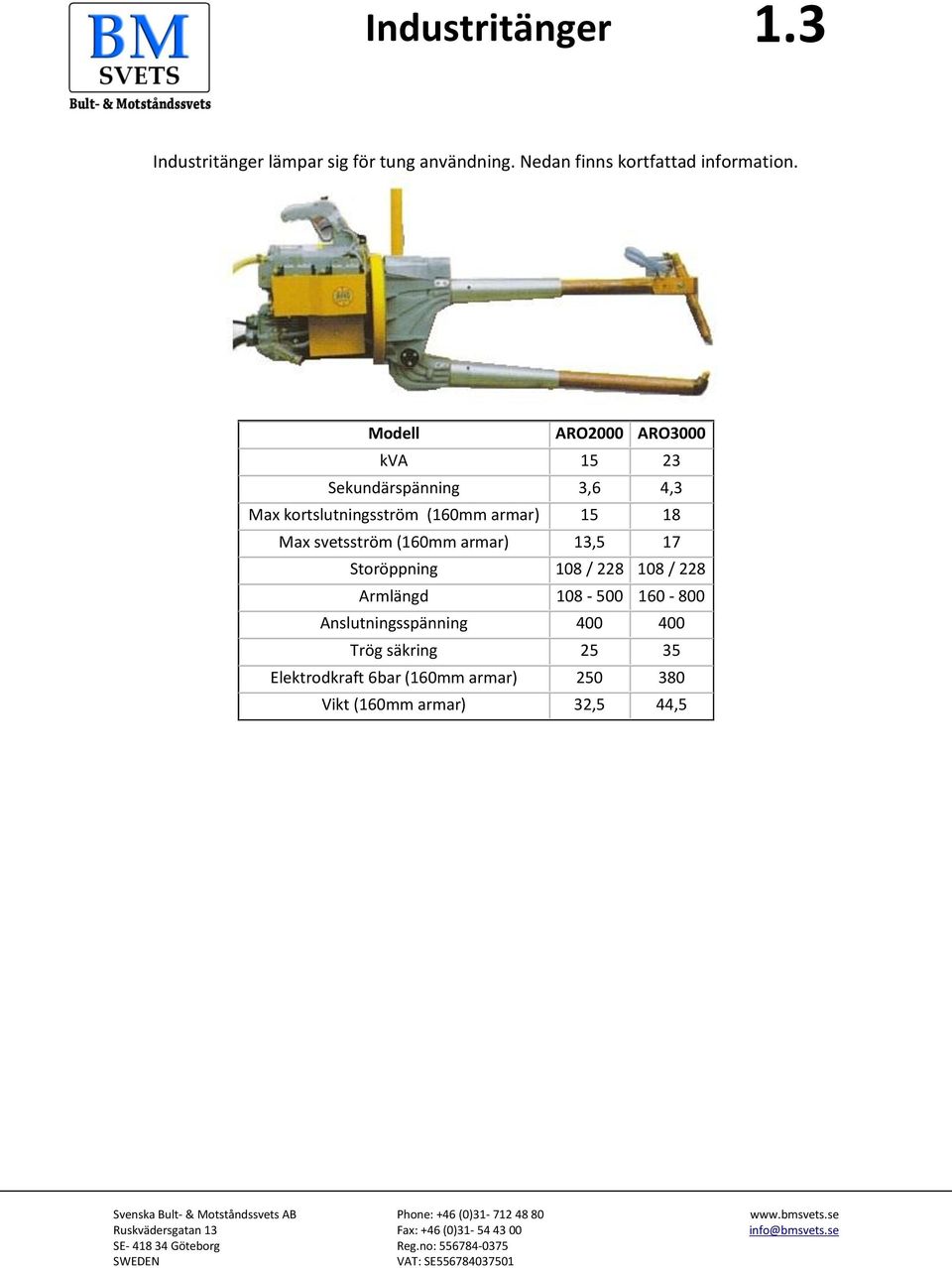

9 Industritänger 1.3 Industritänger lämpar sig för tung användning. Nedan finns kortfattad information. Modell ARO2000 ARO3000 kva Sekundärspänning 3,6 4,3 Max kortslutningsström (160mm armar) Max svetsström (160mm armar) 13,5 17 Storöppning 108 / / 228 Armlängd Anslutningsspänning Trög säkring Elektrodkraft 6bar (160mm armar) Vikt (160mm armar) 32,5 44,5

10 Industritänger 1.3 Ergoline Den senaste generationen manuella tänger, de är framtagna med ergonomi och pålitlighet i fokus. Och de är speciellt utvecklade för att avge ett så litet magnetfält som möjligt. Adaptiv svetsning finns som tillval. Saxtänger XLA XLA XLA XMA XMA XMA XPA XPA XPA XHP XHP XHP Trafo kva Trafoteknik AC AC MFDC AC AC MFDC AC AC MFDC AC AC MFDC Spänning sek. V 4,5 5,6 6,3 6,3 8 6, , ,3 Max svetsström ka , , , ,5 Elektrodkraft (6 bar) dan Vikt kg C-tänger CLA CLA CLA CMA CMA CMA CPA CPA CPA CHP CHP CHP Trafo kva Trafoteknik AC AC MFDC AC AC MFDC AC AC MFDC AC AC MFDC Spänning sek. V 4,5 5,6 6,3 6,3 8 6, , ,3 Max svetsström ka 16,5 19,5 22,5 20, , , ,5 Elektrodkraft (6 bar) dan Vikt kg

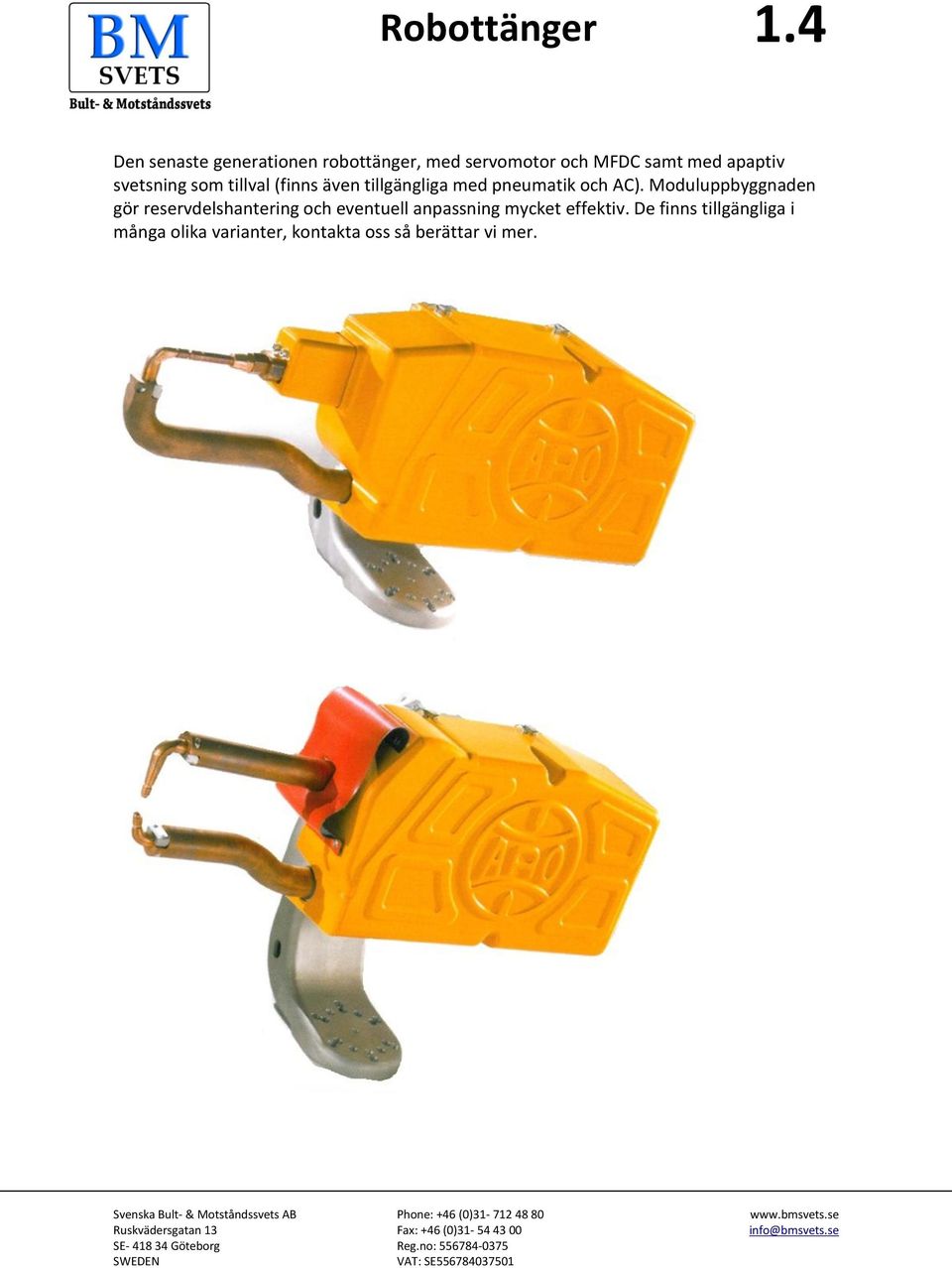

11 Robottänger 1.4 Den senaste generationen robottänger, med servomotor och MFDC samt med apaptiv svetsning som tillval (finns även tillgängliga med pneumatik och AC). Moduluppbyggnaden gör reservdelshantering och eventuell anpassning mycket effektiv. De finns tillgängliga i många olika varianter, kontakta oss så berättar vi mer.

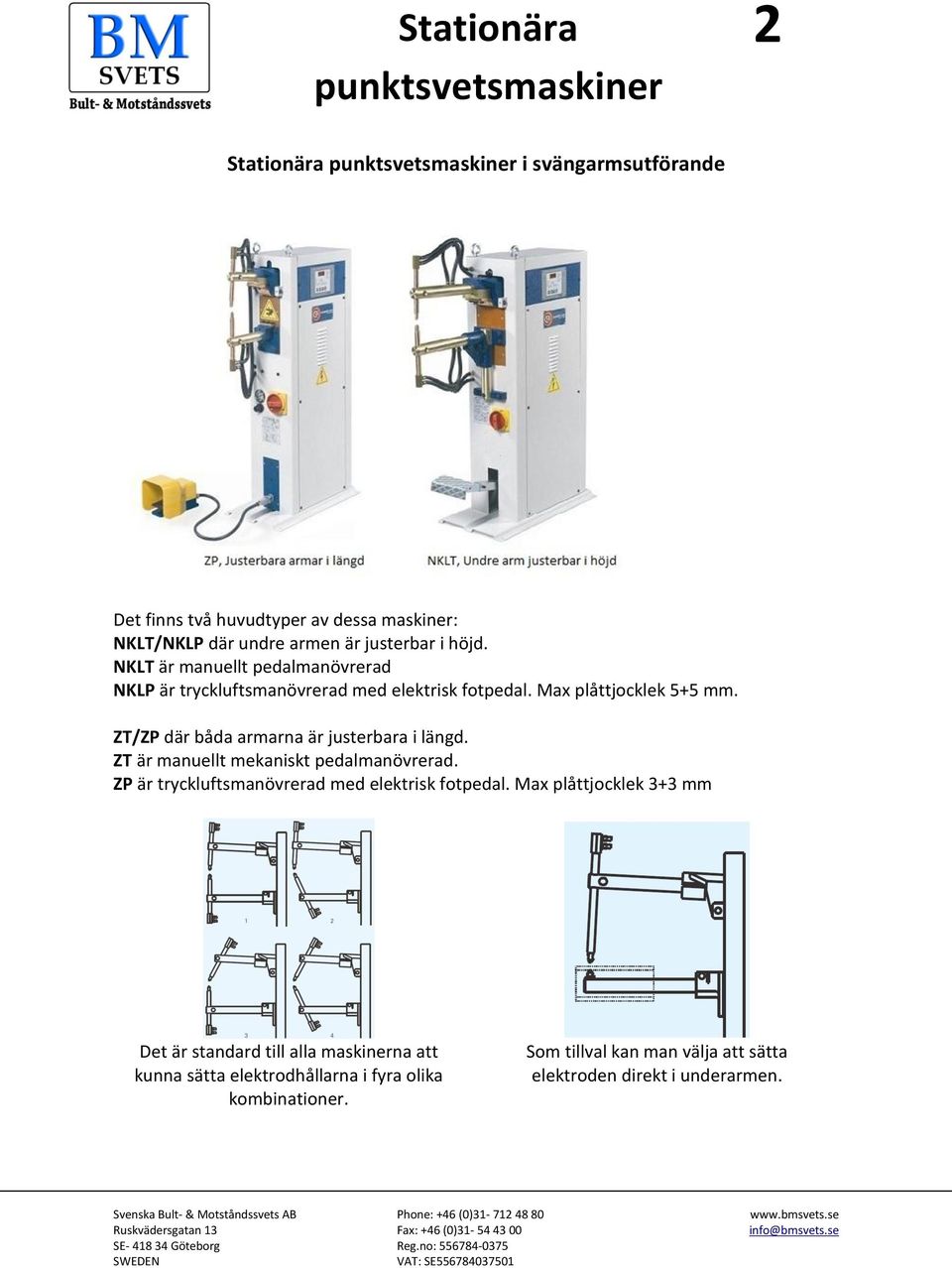

12 Stationära punktsvetsmaskiner 2 Stationära punktsvetsmaskiner i svängarmsutförande Det finns två huvudtyper av dessa maskiner: NKLT/NKLP där undre armen är justerbar i höjd. NKLT är manuellt pedalmanövrerad NKLP är tryckluftsmanövrerad med elektrisk fotpedal. Max plåttjocklek 5+5 mm. ZT/ZP där båda armarna är justerbara i längd. ZT är manuellt mekaniskt pedalmanövrerad. ZP är tryckluftsmanövrerad med elektrisk fotpedal. Max plåttjocklek 3+3 mm Det är standard till alla maskinerna att kunna sätta elektrodhållarna i fyra olika kombinationer. Som tillval kan man välja att sätta elektroden direkt i underarmen.

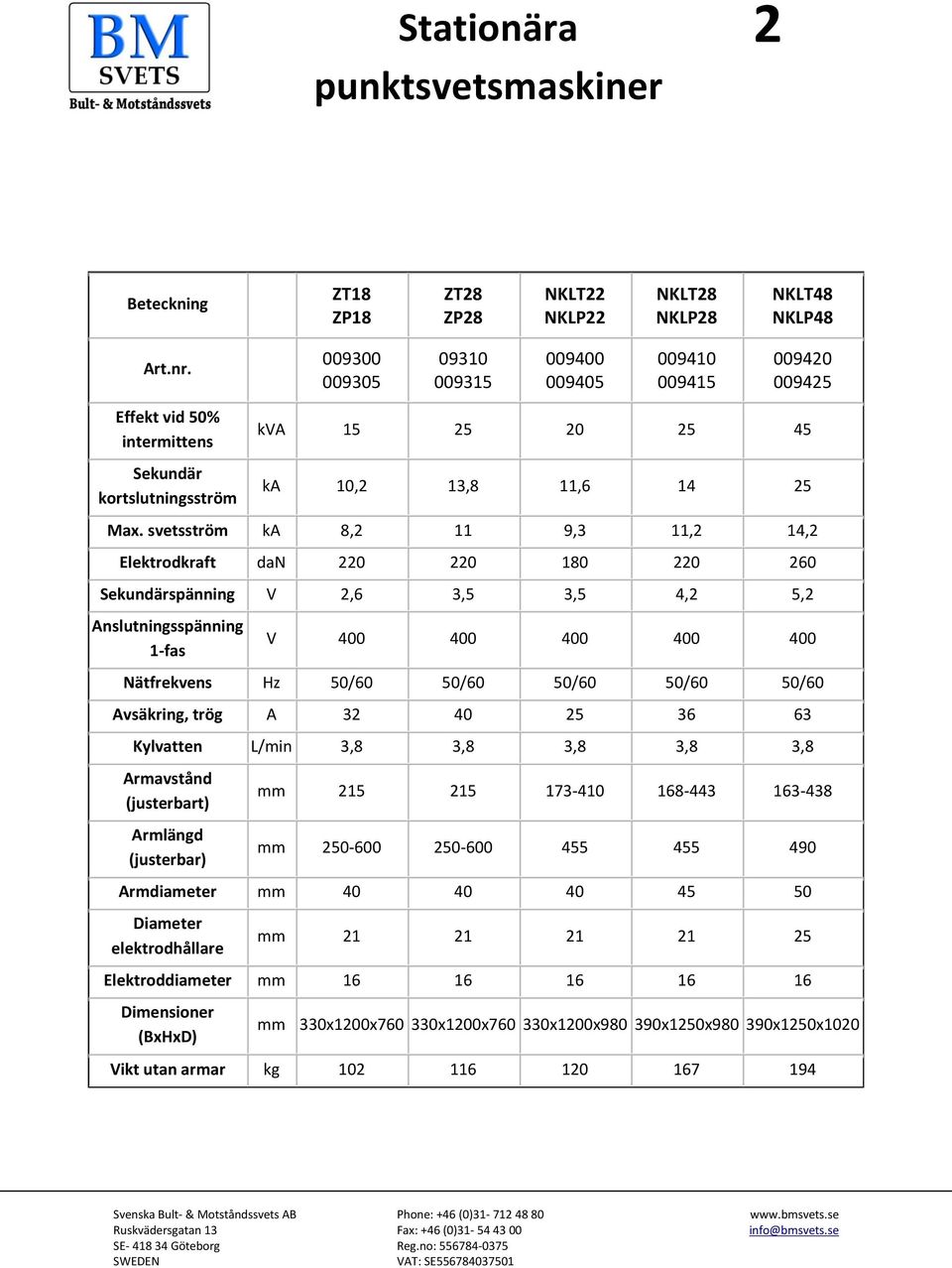

13 Stationära punktsvetsmaskiner 2 Beteckning ZT18 ZP18 ZT28 ZP28 NKLT22 NKLP22 NKLT28 NKLP28 NKLT48 NKLP48 Art.nr. Effekt vid 50% intermittens Sekundär kortslutningsström kva ka 10,2 13,8 11, Max. svetsström ka 8,2 11 9,3 11,2 14,2 Elektrodkraft dan Sekundärspänning V 2,6 3,5 3,5 4,2 5,2 Anslutningsspänning 1-fas V Nätfrekvens Hz 50/60 50/60 50/60 50/60 50/60 Avsäkring, trög A Kylvatten L/min 3,8 3,8 3,8 3,8 3,8 Armavstånd (justerbart) Armlängd (justerbar) mm mm Armdiameter mm Diameter elektrodhållare mm Elektroddiameter mm Dimensioner (BxHxD) mm 330x1200x x1200x x1200x x1250x x1250x1020 Vikt utan armar kg

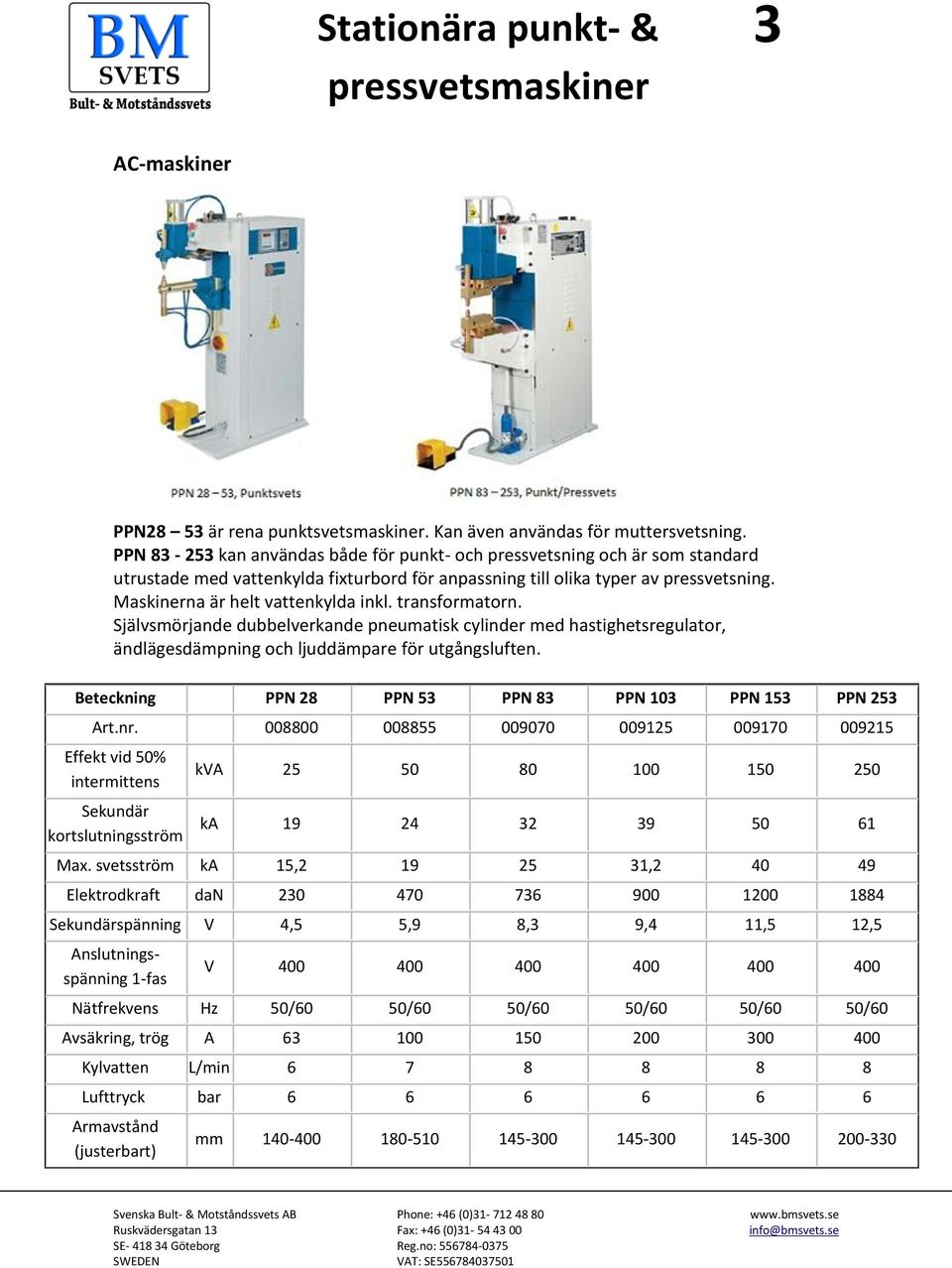

14 Stationära punkt- & pressvetsmaskiner 3 AC-maskiner PPN28 53 är rena punktsvetsmaskiner. Kan även användas för muttersvetsning. PPN kan användas både för punkt- och pressvetsning och är som standard utrustade med vattenkylda fixturbord för anpassning till olika typer av pressvetsning. Maskinerna är helt vattenkylda inkl. transformatorn. Självsmörjande dubbelverkande pneumatisk cylinder med hastighetsregulator, ändlägesdämpning och ljuddämpare för utgångsluften. Beteckning PPN 28 PPN 53 PPN 83 PPN 103 PPN 153 PPN 253 Art.nr Effekt vid 50% intermittens Sekundär kortslutningsström kva ka Max. svetsström ka 15, , Elektrodkraft dan Sekundärspänning V 4,5 5,9 8,3 9,4 11,5 12,5 Anslutningsspänning 1-fas V Nätfrekvens Hz 50/60 50/60 50/60 50/60 50/60 50/60 Avsäkring, trög A Kylvatten L/min Lufttryck bar Armavstånd (justerbart) mm

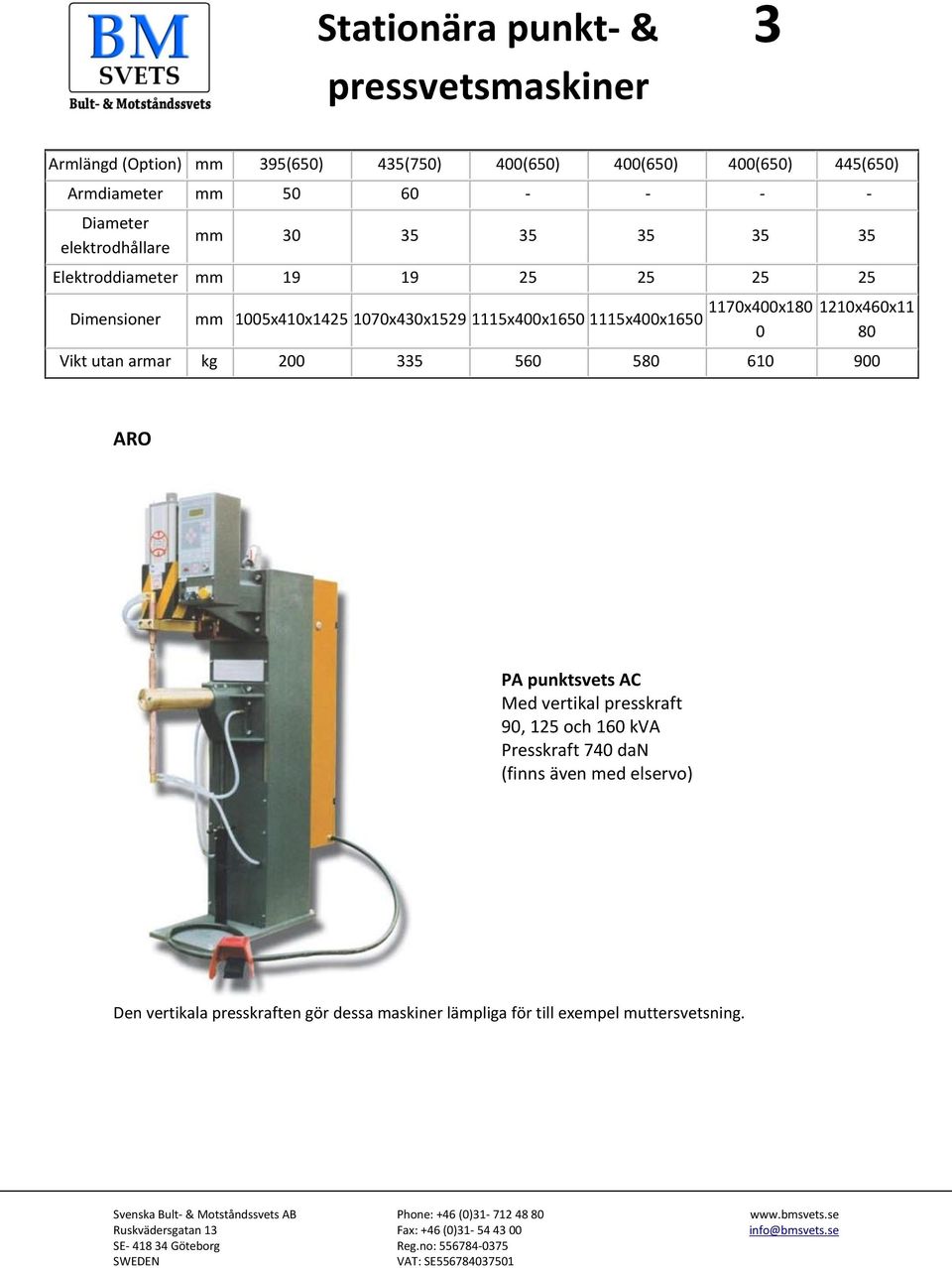

15 Stationära punkt- & pressvetsmaskiner 3 Armlängd (Option) mm 395(650) 435(750) 400(650) 400(650) 400(650) 445(650) Armdiameter mm Diameter elektrodhållare mm Elektroddiameter mm Dimensioner mm 1005x410x x430x x400x x400x x400x x460x11 80 Vikt utan armar kg ARO PA punktsvets AC Med vertikal presskraft 90, 125 och 160 kva Presskraft 740 dan (finns även med elservo) Den vertikala presskraften gör dessa maskiner lämpliga för till exempel muttersvetsning.

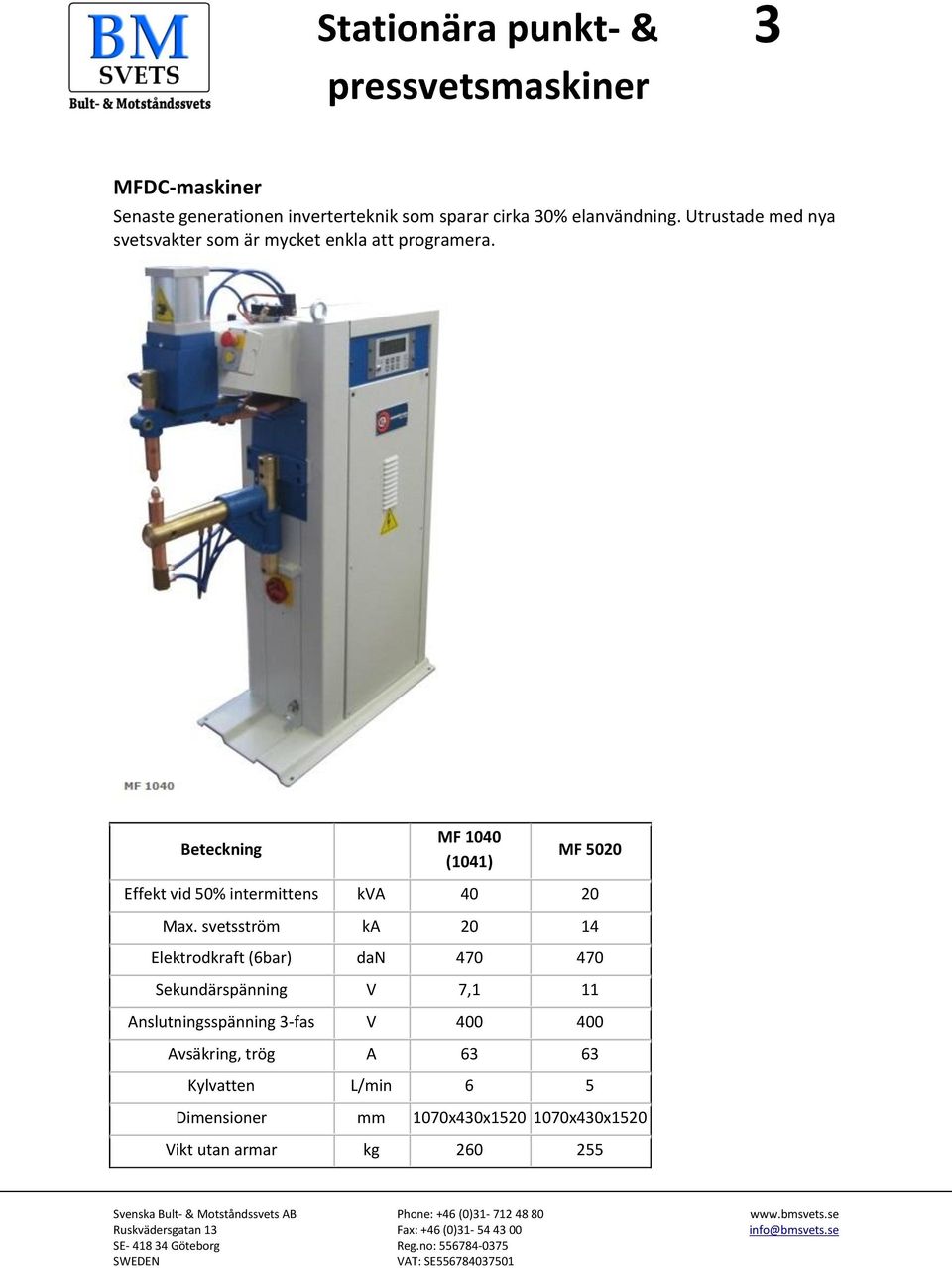

16 Stationära punkt- & pressvetsmaskiner 3 MFDC-maskiner Senaste generationen inverterteknik som sparar cirka 30% elanvändning. Utrustade med nya svetsvakter som är mycket enkla att programera. Beteckning MF 1040 (1041) MF 5020 Effekt vid 50% intermittens kva Max. svetsström ka Elektrodkraft (6bar) dan Sekundärspänning V 7,1 11 Anslutningsspänning 3-fas V Avsäkring, trög A Kylvatten L/min 6 5 Dimensioner mm 1070x430x x430x1520 Vikt utan armar kg

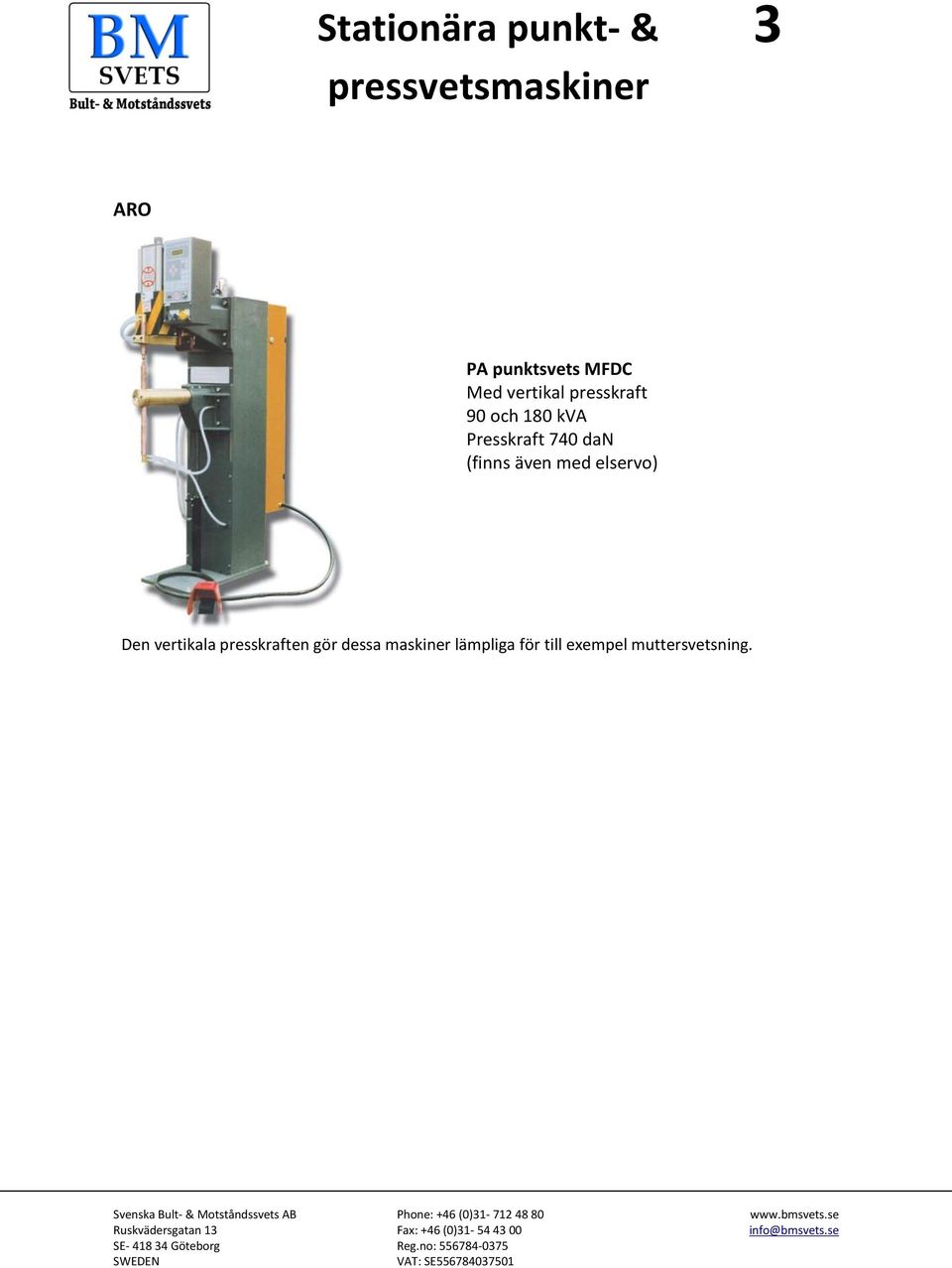

17 Stationära punkt- & pressvetsmaskiner 3 ARO PA punktsvets MFDC Med vertikal presskraft 90 och 180 kva Presskraft 740 dan (finns även med elservo) Den vertikala presskraften gör dessa maskiner lämpliga för till exempel muttersvetsning.

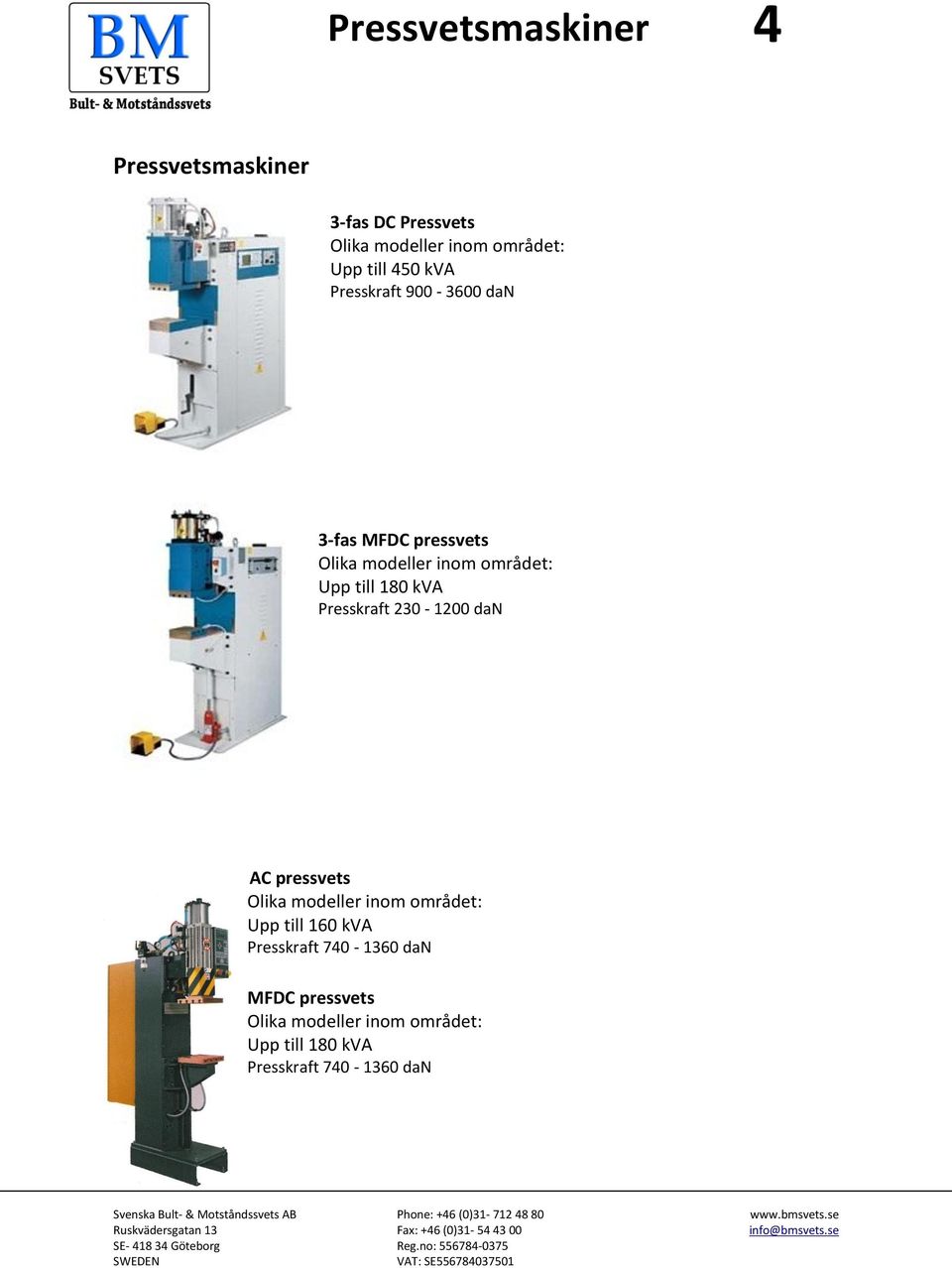

18 Pressvetsmaskiner 4 Pressvetsmaskiner 3-fas DC Pressvets Olika modeller inom området: Upp till 450 kva Presskraft dan 3-fas MFDC pressvets Olika modeller inom området: Upp till 180 kva Presskraft dan AC pressvets Olika modeller inom området: Upp till 160 kva Presskraft dan MFDC pressvets Olika modeller inom området: Upp till 180 kva Presskraft dan

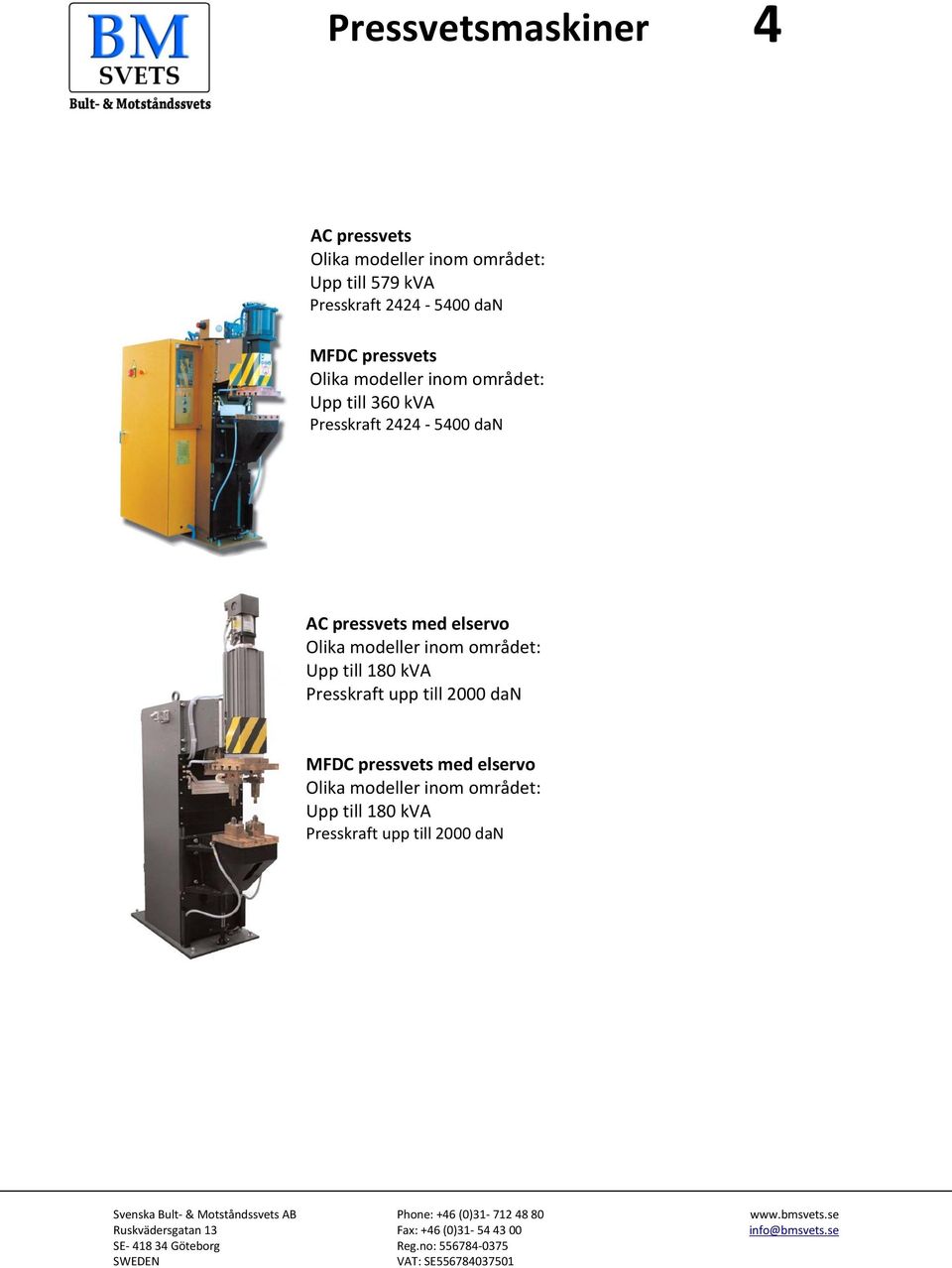

19 Pressvetsmaskiner 4 AC pressvets Olika modeller inom området: Upp till 579 kva Presskraft dan MFDC pressvets Olika modeller inom området: Upp till 360 kva Presskraft dan AC pressvets med elservo Olika modeller inom området: Upp till 180 kva Presskraft upp till 2000 dan MFDC pressvets med elservo Olika modeller inom området: Upp till 180 kva Presskraft upp till 2000 dan

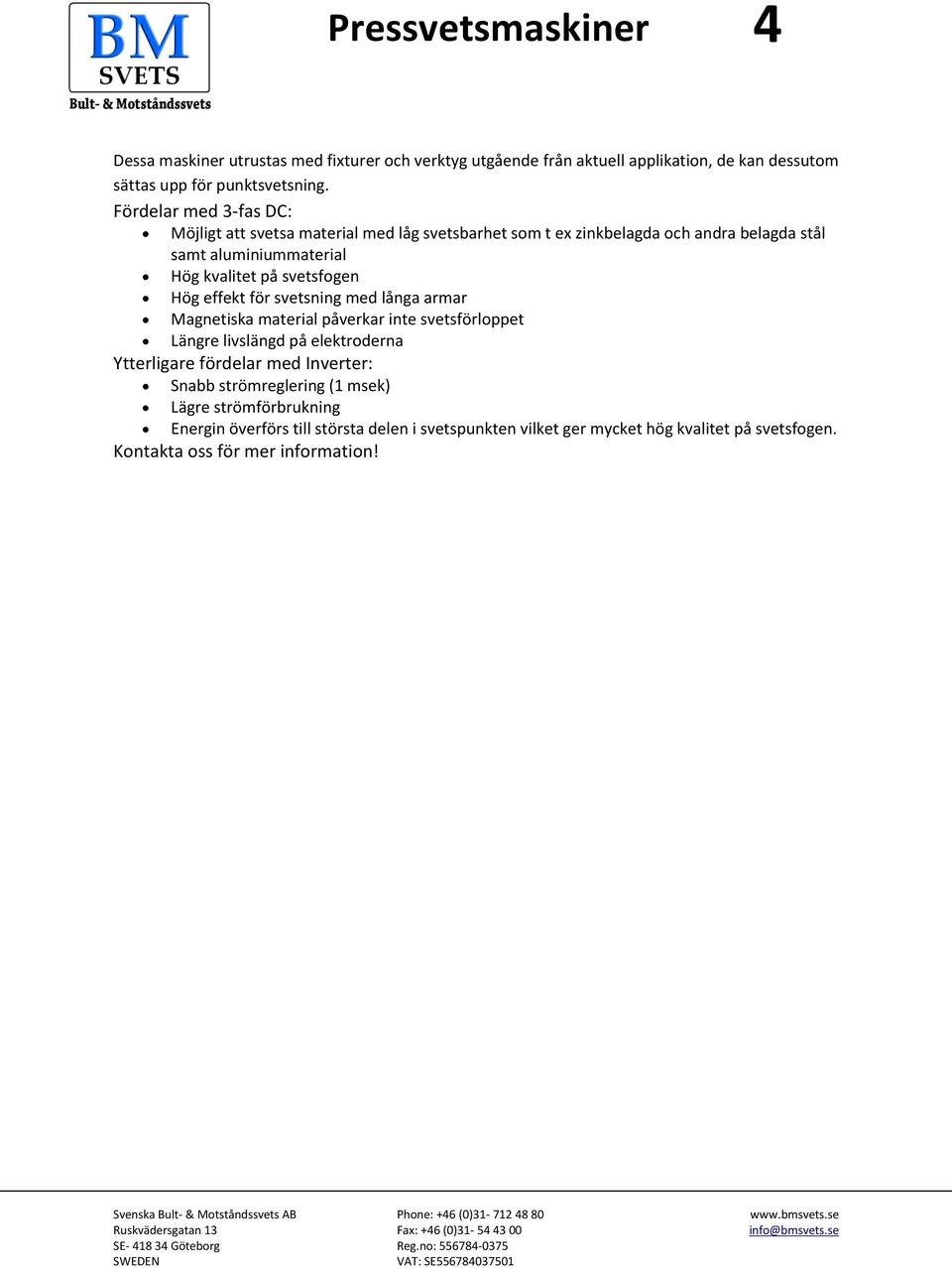

20 Pressvetsmaskiner 4 Dessa maskiner utrustas med fixturer och verktyg utgående från aktuell applikation, de kan dessutom sättas upp för punktsvetsning. Fördelar med 3-fas DC: Möjligt att svetsa material med låg svetsbarhet som t ex zinkbelagda och andra belagda stål samt aluminiummaterial Hög kvalitet på svetsfogen Hög effekt för svetsning med långa armar Magnetiska material påverkar inte svetsförloppet Längre livslängd på elektroderna Ytterligare fördelar med Inverter: Snabb strömreglering (1 msek) Lägre strömförbrukning Energin överförs till största delen i svetspunkten vilket ger mycket hög kvalitet på svetsfogen. Kontakta oss för mer information!

21 Bänksvetsmaskiner 5 Dessa maskiner är pga. de små dimensionerna lämpliga att använda vid små arbetsstycken som kräver precision. De är också lämpliga för inbyggnad i kundanpassade produktionslinjer. De kan anpassas för användning för punktsvetsning eller för pressvetsning och kan då utrustas med fixturer och verktyg utgående från aktuell applikation. (BSW25 och BSW70MF endast punktsvetsning). Beteckning BSW25 BSW50 BSW100 BSW70MF BSW90MF Art.nr Teknik AC AC AC MFDC MFDC Effekt vid 50% intermittens kva Sekundär kortslutningsström ka Max. svetsström ka 14,4 23, Elektrodkraft dan Sekundärspänning V 3,7 5,5 9,4 6,3 8,3 Anslutningsspänning 1-fas V (3) 400 (3) Avsäkring, trög A Kylvatten L/min Lufttryck bar Armavstånd (justerbart) mm Armlängd mm Armdiameter mm Diameter elektrodhållare mm Elektroddiameter mm Dimensioner mm 800x300x x300x x325x x300x x300x770 Vikt utan armar kg

22 Mobila utrustningar 6 AC-system Multifunktionella punktsvetssystem utrustade med flerfunktionspistol och pneumatisk svetstång. Pistolen kan användas för punktsvetsning med ensidig åtkomst samt även för svetsning och dragning av alla sorters tappar, spikar, brickor, nitar och bultar. Kan även användas som buckeldragare. Max plåttjocklek är 1+1 mm. Svetstången är enkel och smidig att hantera och finns både med och utan vattenkylning. Max plåttjocklek 2+2 mm Microprocessorstyrd svetsvakt. Löstagbara svetskablar med 1,9 m längd, strömkabel med 3,5 m längd, kraftig kärra med verktygsfack och hållare för pistol och tång. Justerbar elektrodkraft och elektrodavstånd. Beteckning ZE370 ZE376 ZE380 Beskrivning System för ensidig svetsning och dubbelsidig svetsning med tång Vattenkylt multifunktionssystem för högre produktivitet Kraftfullt multifunktionssystem, lämpligt för användning vid serieproduktion Effekt vid 50% intermittens kva Max materialtjocklek, stål mm 1+1 (enkelsidig )/ 2+2 (svetstång) Anslutningsspänning 1-fas V 400 Lämplig avsäkring (trög) A Sekundär kortslutningsström ka 7 7 8,5 Max svetsström ka 6 6 6,8 Elektrodkraft dan Vikt kg Dim. (LxBxH) mm 550x580x1100

23 Mobila utrustningar 6 Inverter-system Multifunktionella punktsvetssystem utrustade med flerfunktionspistol och pneumatisk svetstång. Pistolen kan användas för punktsvetsning med ensidig åtkomst samt även för svetsning och dragning av alla sorters tappar, spikar, brickor, nitar och bultar. Kan även användas som buckeldragare. Max plåttjocklek är 1+1 mm (med specialpistol 2 + 2). Svetstången är enkel och smidig att hantera. Max plåttjocklek 3+3 mm. Speciellt utvecklad för användning för punktsvetsning på höghållfasta stål (Boron, USIBOR, TRIP, TWIP etc.) på t ex bilramar och bilkarosser. Svetsar även i tre lager plåt och på förzinkade plåtar. Finns med två typer av svetstång: C-tång eller X-tång.

24 Mobila utrustningar 6 HySpot är en unik maskin med bl a följande fördelar: Senaste inverterteknologin innebär att det är möjligt att svetsa i de nyaste stålen som t ex Boron, USIBOR, TRIP och TWIP. Processtillförlitlighet med intelligent övervakning innebär en kvalitet på punktsvetsarna som är jämförbar med de som utförs vid produktionen av nya bilar. Intelligent styrsystem med möjlighet till helautomatisk svetsning utan förprogrammering. PC-mjukvara som innebär att man analysera svetsprocessen, lagra svetsparametrar, koppla till arbetsorder samt uppdatera maskinen med ny mjukvara och program. Induktionsvärmare med en arbetseffekt på 5 kw är inbyggd i maskinen (mer info under induktionsvärmare). Flerfunktionspistol som gör att man kan punktsvetsa med ensidig åtkomst, svetsa och dra alla sorters tappar, spikar, brickor, nitar och bultar. Godkänd av bl a Volvo Car Corporation Model HySpot 10 HySpot 20 Max spänning Effekt vid 50% intermittens 3 x 400V (50/60 Hz) 38 kva 47 kva Svetsström 10 ka 13 ka Klockfrekvens khz Säkring, trög 16A eller 32A 32A Värmeeffekt Tankvolym 5 kw 80 l Kabellängd 10m / 6 mm 2 Tryckluft Max elektrodkraft Kabellängd till tång Skyddsklass Dimensioner (vagn inkl arm för balansblock) Vikt (vagn) 5-8 bar 550 dan 4 m IP21 800x620x 2200 mm 90 kg

25 Sömsvetsmaskiner 7 Sömsvetsmaskiner finns i ett stort antal utföranden beroende på applikationen. Nedan finns några exempel: Transversala sömsvetsmaskiner för tillverkning av t ex rördelar för ventilationssystem. Longitudinala sömsvetsmaskiner för längsgående svetsning av t ex ventilationskanaler. Numeriskt styrda sömsvetsmaskiner för svetsning diskbänkshoar. Kontakta oss för framtagande av lösning för ditt speciella behov och applikation.

26 Sömsvetsmaskiner 7

27 Stuksvetsmaskiner 8 Manuella stuksvetsar För skarvning av tråd vid tråddragning eller skarvning av svetstråd vid robotsvetsning. Kan förses med slipskiva och belyst förstoringsglas. Beteckning N3 TR9 N12 SQ121 Effekt vid 50% intermittens kva 0, Max effekt kva 2 9, Max svetsström ka 1,2 4, Anslutningsspänning V 400 Nätfrekvens Hz 50/60 Avsäkring, trög A Tryckkraft dan Svetskraft dan 1, Max kapacitet (olegerat stål) mm 2 4, Tråddiameter (olegerat stål) mm Ø2,5 Ø8 Ø14 Ø18 Dim (BxHxD) mm 518x515x x565x x660x x600x1550 Vikt kg

28 Stuksvetsmaskiner 8 Automatiska stuksvetsar Stuksvetsar för större produktion. Luftstyrda med möjlighet till automatiska svetscykler. Beteckning SRT11 SQ/A121 SQ/A 62 SQ/AS 121 SQ/AS 62 Effekt vid 50% intermittens kva Max effekt kva Max svetsström ka Anslutningsspänning V 400 Nätfrekvens Hz 50/60 Avsäkring, trög A Tryckkraft dan Svetskraft dan Max kapacitet (olegerat stål) Tråddiameter (olegerat stål) mm mm Ø8 Ø16 Ø30 Ø16 Ø18 Dim (BxHxD) mm 620x600x x640x x1450x x920x x1450x1800 Vikt kg

29 Dubbelpunktsvetsar 9 Dubbelpunktsvetsar används när man behöver punktsvetsa med enkelsidig åtkomst, exempelvis på stora plåtar. Om de sitter placerade på rad kan de kopplas ihop så att de svetsar samtidigt eller i kaskad. Push pull-inkoppling för svetsning av tjockare plåt. Beteckning Dual 30 Effekt vid 50% intermittens kva 30 Max svetsström ka 20 Anslutningsspänning V 400 Nätfrekvens Hz 50/60 Svetskraft dan 2 X 180 Max kapacitet (olegerat stål) mm 1,5 + 1,5 Dim (BxHxD) mm 162x630x380 vikt kg 68 Cylinderns slaglängd mm 60 Avstånd mellan elektroder mm

30 Microsvetsutrustningar 10 BM Svets erbjuder kompletta utrustningar utgående från applikation och behov. Strömkällor, t ex 50Hz (AC), 1kHz (MF), 10kHz (HF) eller kondensator. Svetsvakter med kvalitetssäkring och mätning av alla viktiga parametrar Svetshuvuden anpassade till aktuell applikation och krav Exempel på panel (HMI) för processövervakning och programmering. Exempel på svetshuvud Exempel på applikationer: Kompaktering av ledare, motståndslödning, svetsning aluminiumkablar, kabelanslutningar, elektronikkomponenter.

31 Elektroder 11 Vi kan erbjuda att brett sortiment av elektroder för motståndssvetsning. I menyn hittar du de vanligaste typerna, men vi har även möjlighet att ta fram andra typer. Vill du ha mer information, kontakta oss gärna. För att lättare kunna identifiera konan finns följande tabell: Tillverkare kona ARO 1:10 IBE robot 1:10 & 1/4" gängad Pei point 1:10 Luna 1:10 CEA 1:10 Kemppi 5 Tecna 5 Esab 5

32 Elektroder kona 1: Centriska elektroder L d1 Ø 8,9mm Ø 10mm Ø 11,8mm Ø 12mm Ø 13mm Ø 16mm Ø 17,8mm 25 XEU T-30K-33 WL T WL WL XEP030 Ø 18mm Ø 19mm WL T-30K WL XEC T-30K-55 WL WL Ø 24,5mm WL WL WL T-30K WL WL WL WL utan "K" = rund elektrodspets Röd text = beställningsvara

33 Elektroder kona 1: Excentriska elektroder d1 Ø 8,9mm Ø 11,8mm Ø 12mm Ø 13mm Ø 16mm Ø 17,8mm Ø 18mm Ø 19mm Ø 24,5mm L 34 WL WL XEP WL WL XEC WL WL WL WL WL WL WL Röd text = Beställningsvara

34 Elektroder kona 1: Plana elektroder d1 Ø 8,9mm Ø 11,8mm Ø 12mm Ø 17,8mm Ø 18mm L 25 WL WL XEP WL WL XEP WL WL WL Röd text = Beställningsvara

35 Elektroder 5 kona 11.2 Centriska elektroder d1 Ø 11mm Ø 12,7mm Ø 13mm Ø 16mm Ø 18mm Ø 19mm L Röd text = Beställningsvara

36 Elektroder 5 kona 11.2 Excentriska d1 Ø 11mm Ø 13mm Ø 18mm Ø 19mm L Röd text = Beställningsvara

37 Elektroder 5 kona 11.2 Plana elektroder d1 Ø 13mm Ø 18mm Ø 19mm L Röd text = Beställningsvara

38 Elektroder S-formade 11.3 Excentrisk S-formad elektrod Kona d1 L e art. Nr. 1:10 11, WL :10 17, WL : T Röd text = Beställningsvara Centrisk s-formad elektrod Kona d1 L e art. Nr. 1: ,5 XED015 1: ARO-PEI 1: :10 17, WL310103

39 Pendelelektroder 11.4 Kona d1 L j Art. Nr. 1:10 8,9 39,3 ø 22 WL :10 8,9 41,4 ø 30 WL :10 11,8 43,25 ø 22 WL :10 11,8 45,4 ø 30 WL :10 11,8 45,8 ø 25 WL : ø 22 XEP032 1: ø 30 XEP035 1:10 12,7 45 ø 30 T : ø :10 17,8 51,4 ø 30 WL : ø 30 XEC035 1: ø 40 T ø Röd text = Beställningsvara

40 Gängade elektroder /4" gängade elektroder Längd art nr

41 Elektrodhättor / Caps 11.6 Typ d1 l2 d3 d2 l1 R1 e Art nr Kommentar A 13 8, A A P B 13 8, B ej standard B B C 13 8, C P C D 13 8, D D P G 13 8, G P G P Röd text = Beställningsvara För fler sorter än ovan, kontakta oss.

42 Homogena elektroder 11.7 Art. Nr. Diameter Längd Lagervara Typ XEM010 Ø12 50 Ja Rundad i båda ändar XEM015 Ø Ja Ø10 90 Ja Centriskt i ena och excentrisk i andra änden.

43 Tillbehör 11.8 Elektrodnyckel Art. nr Förenklar losstagandet av punktsvetselektroder utan att göra åverkan på elektroden. Passar alla elektroder upp till 24mm.

44 Elektrodhållare kona 1:10 12 Ø Längd (L) Elektrod Ø Art.nr. Nipplar ingår (D) Lagervara 45 WU WU WU ,9 WU WU WU WU162001

45 Elektrodhållare kona 1:10 12 Ø Längd (L) Elektrod Ø Art.nr. Nipplar ingår (D) Lagervara 85 WU WU WU X 200 WU X 230 WU WU X ,8 WU WU WU WU X 300 WU X 380 WU WU WU X 195 WU X X 225 WU X 265 WU X 305 WU X 340 WU X 500 WU X 17,8 165 WU X 215 WU X 275 WU X X WU X 450 WU X 500 WU X 750 WU X 250 WU X 35 24,5 370 WU X Elektrodhållare där kylvattennipplar inte är fast monterade, behövs 2st art.nr:

46 Elektrodformerare 13.1 BM Svets erbjuder ett komplett sortiment av formerare samt automatiska växlare av elektrodhättor. För att behålla kvaliteten på svetsförbandet är det mycket viktigt att formera elektroderna (återställa till sin ursprungliga form) med jämna mellanrum. Slitna elektroder kan medföra bristfälliga svetsar eftersom toppdiametern på elektroden ökar. Dessutom minskar kylförmågan, vilket leder till snabbare slitage. Handhållna formerare BF 2470 Manuell formerare. Elektroderna kan återställas utan att de behöver lossas från maskinen. OBS! Både över- och underelektroden ska formeras samtidigt. BF 2400 Tryckluftsdriven handhållen formerare. Med denna formerare kan elektroderna återställas utan att de behöver lossas från maskinen. OBS! Både över- och underelektroden ska formeras samtidigt.

47 Elektrodformerare 13.1 BF 2450 Elektriskt driven handhållen formerare. Komplett med 2 st uppladdningsbara batterier och laddare. Med denna formerare kan elektroderna återställas utan att de behöver lossas från maskinen. OBS! Både över- och under- elektroden ska formeras samtidigt. BF 2401 Tryckluftsdriven handhållen formerare. Elektroderna kan återställas utan att de behöver lossas från maskinen. Vid användning av elektrodhättor behöver inte tången/maskinen stängas.

48 Elektrodformerare 13.1 Stationära formerare BFS 2500 Tryckluftsdriven stationär formerare med fotpedal BFS 3500 Eldriven stationär formerare med fotpedal.

49 Elektrodformerare 13.1 BFS 3600 Eldriven formerare för robottänger med ett skärhuvud. BFS 3610 Samma som BFS 3600 men med två skärhuvuden för olika geometri på över- och underelektroden.

50 Elektrodformerare 13.1 Svängarmsformerare BSF 1000 Svängbar tryckluftsdriven formerare. BSF 1600 Svängbar elektriskt driven formerare.

51 Elektrodväxlare och kombienheter 13.2 Elektrodväxlare BWS 5700 Elektrodväxlare med magasin för elektrodhättor samt övervakningssensor. BWS 5710 Elektrodväxlare med dubbel av- dragare för under- och överelektrod. I övrigt samma som BWS 5700.

52 Elektrodväxlare och kombienheter 13.2 Kombinerade formerare och elektrodväxlare BKS 5810 Kombinerad formerare och elektrodväxlare med magasin för elektrodhättor samt övervakningssensor. BKS 5820 Samma som BKS 5810 men med dubbel avdragare för hättor.

53 Mobila formerare / växlare 13.3 BMF 36 Formerare med dockningsstation för robothantering. BKM 58 Samma som BMF 36 men med dubbel växlare samt formerare.

54 Skärhuvuden och skärstål 13.4 Vi kan erbjuda mer än 300 typer av huvuden och skärstål. Exempel på komplett skärhuvud Exempel på skärstål. För att kunna fastställa vilket skärstål man ska använda måste ovanstående mått och vinklar anges.

55 Mutterverktyg 14.1 Mutterverktyg modell stort, M5 - M14 Nedan tabell för plåttjocklek 1-3mm och svetsmutter typ DIN928. För andra plåttjocklekar/muttertyper kontakta oss. M5 M6 M8 M10 M12 M14 Ø styrhål i plåt Ø styrpinne Art. Nr komplett 200 M5 200 M6 200 M8 200 M M M14 Pos Pos Pos Pos Pos Pos Pos.7 (ange kona)

56 Mutterverktyg 14.1 Mutterverktyg modell litet, M5 - M10 Nedan tabell för plåttjocklek 1-2mm och svetsmutter typ DIN928. För andra plåttjocklekar/muttertyper kontakta oss. M5 M6 M8 M10 Ø styrhål plåt Ø styrpinne Art. Nr komplett 100 M5 100 M6 100 M8 100 M10 Pos Pos Pos Pos Pos Pos Pos Pos Pos.9 (ange kona) För andra typer av verktyg, kontakta oss.

57 Muttermatare 14.2 För att få en hög kapacitet vid muttersvetsning används olika typer av matare. Det finns matare för muttrar, bultar och andra komponenter. Eftersom matare ofta är kundanpassade beroende på typ av mutter, kvalitetskrav etc, kan du kontakta oss för mer information. Spjutmatare komplett som system med bulkmatare och vibratormatare samt spjuthuvud. Finns både som enkel (för en typ av mutter) eller dubbel (för två olika dimensioner). Standardenheter finns för fyrkants-, sexkants-, rund-, och rombmutter samt för T-muttrar. Mutterinläggningssättet kan väljas eller kombineras. Separat plc inkluderat. Spjuten är elektromagnetiska detta gör det lätt att mata muttrar i låg eller hög vinkel, och är dessutom mycket tillförlitliga.

58 BM Nut Checker 14.3 Precisionskontroll av muttersvetsningen - varje gång Vattenkylt verktyg med integrerad sensor. Finns i Ø25mm eller Ø30mm BM Nut Checker är ett helt nytt system för mätning av muttersvetsförloppet, det är baserat på ett standardverktyg. Efter en enkel kalibrering kan följande fel detekteras: Mutter saknas Mutter felvänd Fel muttertyp Detalj saknas Eftersom även insjunkningen av svetsen mäts, kan även följande detekteras: Mutterns vårtor har ej smält ihop tillräckligt Svetsström ej uppmätt, exempelvis glömt att sätta på denna

59 BM Nut Checker 14.3 Användargränssnittet är enkelt och tydligt med en touch-display. Här kan man se larmen i klartext, inbyggd detaljräknare finns också Panelen sitter i ett smidigt skåp, systemet passar till vilken maskin som helst oavsett svetsvakt eller ålder. Den kopplas in på maskinens cylinderstyrning detta gör att detaljen hålls fast om larm uppstår, då måste detta kvitteras innan man kan fortsätta.

60 Svetsvakter 15.1 WS708 WS708 är en enkel och kompakt svetsvakt men med stora möjligheter. Fungerar med AC/DC-maskiner. Egenskaper Tidsparametrar 8 program Programmering i % Styrning av två cylindrar Förpresstid Presstid Upslope Föruppvärmningstid Föruppvärmningsström Pausperiod Svetsperiod Svetsström Pulseringar Underhållstid Vilotid Ratia 73 Ratia 73 är en vakt framtagen där man använder många svetsmoduler som styrs centralt eller i nätverk och programmeras via en mjukvara, XPegasus. Fungerar med AC/DC-teknik. Egenskaper Kommunikation 128 program 128 räknare Ström och tryck-program Elektrodslitage kompensering Elektrodhantering Logboksfunktion och diagnoser Proportionalventil Konstantströmreglering Formeringsprogram Punktrepetering PLC I/O connection över 24V I/O connection över Profibus DP I/O connection över Interbus-S Elektrisk eller optisk (fibre optic) Xpegasus Ethernet RS422 RS232

61 Svetsvakter 15.1 Filius Filius är en nyligen framtagen svetsvakt med ett användarvänligt gränssnitt och har de flesta funktioner för stationära maskiner eller tänger, oavsett om de är AC, DC, MFDC eller HFDC, med eller utan reglering av strömmen. Den är också mycket lämplig för att uppdatera befintliga utrustningar. Ett USB-gränssnitt möjliggör installation av programuppdateringar från ett USB-minne, lagring och inmatning av svetsprogram och backuper. Filius går även att ansluta till PC-programvaran XFilius. Där kan man lagra data, och utvärdera off-line statistik med mera. Filius Mono Multi Profil Teknik AC/DC MF AC/DC MF AC/DC MF HF Start-ingångar Magnetventiler Proportionalventil Höjdmätning (insjunkning) Nätspänningskomp. Konstantströmsreglering Mätning sekundärström Mätning sekundärspänning 24V I/O CAN I/O Ethernet Program Backupfunktion med USB-minne

62 Svetsvakter 15.1 Sinius AC En svetsvakt för maskinbyggare som koppas via fältbuss direkt till PLC. Egen HMI (exempel nedan) programeras och kan lätt integreras med övrig maskinstyrning. Micro 2x16 III ARO svetsvakter är välbeprövade och finns idag i många stationära maskiner och tänger. Konstantströmreglering 10 tidsparametrar 16 eller 128 program Finns för 1-fas AC, 3-fas DC, MFDC. AR01 AR01 är en enkel svetsvakt som innehåller de enklaste parametrarna. 8 tidsparametrar 2 program 1-fas AC

63 Invertersystem 15.2 Genius Finns i olika storlekar mellan: Primär utgångsström: 600A Sekundär svetsström: 1,6kA - 26kA Smart uppbyggd med kortplatser för olika önskemål. 512 program i KSR och IQR mode. Linearer Stepper (enbart KSR). Punkträknare, formeringsräknare. Konstantströmreglering (KSR) (standard). Adaptivt regleringsystem IQR (option). PQS weld (option). Fri konfigurerbara digital 24 V I/Os (standard). Anpassningsbar errorhantering. Avancerat elektrodmanagement. Fältbus CAN-OPEN, Profibus och Interbus tillgängliga. Tre strömprofiler. Strömövervakning. Ethernetgränssnitt 100/10 Mbit. 400, 440 och 690 V primärspänning Programmeras med Xpegasus

64 Invertersystem 15.2 HWI-inverter Finns i olika storlekar mellan: Primär utgångsström: 200A A Sekundär svetsström: 10kA - 240kA Marknadens största inverter 512 programm i KSR och IQR mode. Linearer Stepper (enbart KSR). Punkträknare, formeringsräknare. Konstantströmreglering (KSR) (standard). Adaptivt regleringsystem IQR (option). Anpassningsbar errorhantering. Avancerat elektrodmanagement. Fältbus CAN-OPEN, Profibus och Interbus tillgängliga. Tre strömprofiler. Strömövervakning. Ethernetgränssnitt 100/10 Mbit. 400, 440 och 690 V primärspänning. Programmeras med Xpegasus Finns även i analogversion där maskinbyggaren skickar 0-10V för svetsning.

65 Invertersystem 15.2 Sinius inverter Finns i olika storlekar mellan: Primär utgångsström: 100A A Sekundär svetsström: 200A - 200kA För maskinbyggare som vill programera sitt eget HMI. Standardfunktioner: 8 program 10 svetstider, programeras fritt från PLC Konstantstömreglering (KSR) Proportionalventil Kommunikationsmöjligheter: Profibus ProfiNet EtherCat CANopen

66 Kompletta skåp 15.3 Vi kan ta fram kompletta inverter eller AC-skåp enligt era önskemål. Kontakta oss för mer info!

67 Effektdelar / Tyristorer 15.4 LE I LE-serien finns ett stort antal effektdelar med i olika storlekar som passar olika svetsvakter. De är vattenkylda med 27V synkroniseringsspänning och finns mellan 40 kva och cirka 250kVA. ZRC Passar ARO svetsvakter och finns i storlekar 36, 90, 125, 170, 310, 370 och 550 kva.

68 Mjukvara / HMI 15.5 Xpegasus för PC Är en komplett mjukvara för att programmera invertersystem / Ratia73. Mjukvaran anpassar sig automatisk efter tillgängliga funktioner i aktuell modul. Hittar alla moduler efter en enkel sökning. Programmera alla svetsmoduler genom nätverk. Arkivfunktion, se statistik över alla svetsar. Adaptiv svetsning IQR kvalitetsprogrammet kan integreras i Xpegasus Mät exakt ström, spänning eller energi. Mät insjunkning Kontroll av strömregulator Se sprutgränsen och sprutstatistik Komponentkontroll Produktionsöversikt Aluminium-svetsning Automatisk backup Elektrodhantering + mycket mer

69 Mjukvara / HMI 15.5 XCommand XCommand är en komplett industridator-enhet med en version av Xpegasus för pekskärmar. Den är färdig att plugga in till en inverter / Ratia73. Den är gjord för att hantera en enhet.

70 Transformatorer 16 AC-transformatorer AC-transformatorer finns i väldigt många olika varianter och storlekar, nedan är endast exempel. Typ 4,5-4 5,6-4 6,3-4 6,3-5,4 7,1-5,4 8-5,4 10-5,4 13,5-5,4 S50 kva Sp kva U20 V 4,5 5,6 6,3 6,3 7, ,5 I2p (EU) A Vikt kg 16,2 18,4 20,2 24,6 26, ,3 46,5 Inbyggd mätspole MFDC-transformatorer Ja Typ Sek spänning (V) kva I2cc (ka) Mätspole HWT2108-6,3 6, HWT2109-8,3 8, HWT2118-9, HWT ,2 10, HWT ,8 11, HWT ,2 13, HWT HWT2170-8,5-9,4 8,5 / 9, HWT ,7-11,8 10,7 / 11, Ja Typ Sek spänning (V) kva I2cc (ka) Mätspole HWT2603-3,5-6,0 3,5 /4,5 / 6, HWT2613-C-9,4-10/2 9, HWT2613-C-9,4-11/2 9, HWT2618-C-9, HWT2627-C-11,8 11, HWT2650-C-11,8 11, HWT2650-C-13,2 13, Ja

71 Kylaggregat 17 BM-svets har ett brett utbud av kylaggregat, nedan följer exempel på det vi kan erbjuda. Modell Kylkapacitet (W) Omgivnings temp Vatten temp ut Passar till svets L/min m3/h Art nr. REFRI C 20 C 15 kva (50%) 2, REFRI C 20 C 24 kva (50%) 4, REFRI C 20 C 41 kva (50%) 7, REFRI C 20 C 64 kva (50%) REFRI C 20 C 80 kva (50%) 12, REFRI C 20 C 100 kva (50%) REFRI C 20 C 180 kva (50%) 1, REFRI C 20 C 210 kva (50%) 2, REFRI C 15 C 290 kva (50%) 3, REFRI C 15 C 367 kva (50%) 3, REFRI C 15 C 434 kva (50%) 3, REFRI C 15 C 537 kva (50%) 3,

72 Mätinstrument 18 Vi kan erbjuda en mängd olika ström- och kraftmätningsinstrument. Kontakta oss så berättar vi mer.
