1 KEMPPI K5 SVETSUTRUSTNING KempArc Pulse TCS HÖGPRODUKTIV SVETSNING I DUBBEL BEMÄRKELSE

2 KempArc Pulse TCS SYSTEM FÖR TANDEMSVETSNING MED DUBBEL TRÅDMATNING FÖR MEKANISERAD MIG/MAG- SVETSNING Att byta ut enkeltrådssvetsning mot tandemsvetsning med dubbel trådmatning är ett effektivt sätt att öka svetshastigheten och produktiviteten, men även att minska kostnaderna. Metoden är lämplig för en mängd olika svetstillämpningar från tungt svetsarbete till användning i tunnplåtsindustrin. KempArc Pulse TCS (Tandem Control System) kan öka produktiviteten med mellan 40 och 80 procent på ett pålitligt sätt jämfört med en enkeltrådsprocess. Den intelligenta TCS-programvaran gör det enkelt att göra systeminställningar och reglera ljusbågen automatiskt, vilket medför en kraftig ökning av svetshastigheten och en konsekvent svetskvalitet. Eftersom TCSprogramvaran aktivt övervakar och styr ljusbågarna separat blir det möjligt att justera dem exakt, oberoende av varandra. Den efterföljande ljusbågen övervakar kontinuerligt den första ljusbågen och justerar sig själv i förhållande till den, vilket ger flera prestandafördelar. KempArc Pulse TCS kan som tillval levereras med en valfri brännare av normalmodell eller push-pull-modell, särskilt avsedd för MIG/ MAG-tandemsvetsning. Du kan övervaka svetsparametrarna på distans och få friheten att placera strömkällorna på ett utrymmeseffektivt sätt genom att använda fjärreglaget KF 62 eller KempArc Browser, som är en programvara för att skapa ett webbgränssnitt för KempArc-utrustning. HUVUDTILLÄMPNINGAR TUNNPLÅTSTILLVERKNING BYGG- OCH ANLÄGGNINGSUTRUSTNING VARVSINDUSTRIN 2 KempArc Pulse TCS

3 VIKTIGA FÖRDELAR ÖKNING AV PRODUKTIVITETEN Som mest jämfört med en enkeltrådsprocess 450 A-STRÖMKÄLLOR Ger möjlighet till separata svetsprocesser för varje tråd FÖRDELAR Ökar produktiviteten med mellan 40 och 80 procent jämfört med en enkeltrådsprocess Enkel processinställning och parameterstyrning Snabb och flexibel justering av parametrar Optimerad och oberoende justering av båglängden i realtid Ingen båginterferens i systemet Fyra processalternativ finns tillgängliga (variationer av kombinationer av pulsbåge och spraybåge) Möjlighet att aktivera/inaktivera valfri elektrod under svetscykeln (tillval) Kan användas för både stål- och aluminiumtillämpningar Minskad sträckenergi i tunnplåtsmaterial Kan användas för enkeltrådssvetsning med första eller andra tråden Båda trådmatarverken har ett pålitligt DuraTorque-verk med fyra hjul och matarhjul helt i metall för utmärkt nötningsmotstånd. Kan anslutas till robotar från alla tillverkare KempArc Pulse TCS 3

4 FÖRDELAR ENKEL INSTÄLLNING SPARAR TID OCH PENGAR En av de stora fördelarna med TCS-teknik är att den gör KempArc Pulse TCS mer tolerant mot växlande svetsparametrar jämfört med traditionella tandemsvetsprocesser. Därmed går det betydligt fortare att ställa in utrustningen, både initialt och när svetstillämpningen ändras. I KempArc Pulse TCS går det snabbt och smidigt att ändra från en mekaniseringstillämpning till en annan. KOMPATIBILITET FÖR TILLÄMPNINGSPROGRAMVARAN WISE Wise-programvaran förbättrar KempArc Pulse TCS prestanda ytterligare. Den höjer produktiviteten och kvaliteten i svetsarbetet genom att automatisera svetseffekt och båglängdskontroll. Det finns ytterligare Wise-produkter för rotsträngssvetsning och tunnplåtstillämpningar. TILLGÅNG TILL DITT KEMPARC-SYSTEM VIA WEBBEN KempArc Browser är en valfri programvara med ett webbgränssnitt för valda robotmärken eller datoranvändning. Med denna kan svetsparametrarnas värden enkelt ändras på distans utan förflyttning mellan strömkällorna och mekaniseringstillämpningen. När KempArc Browser används med en dator kan du ansluta via mekaniseringstillämpningen, oavsett om denna finns i samma byggnad eller på andra sidan jorden. 4 KempArc Pulse TCS

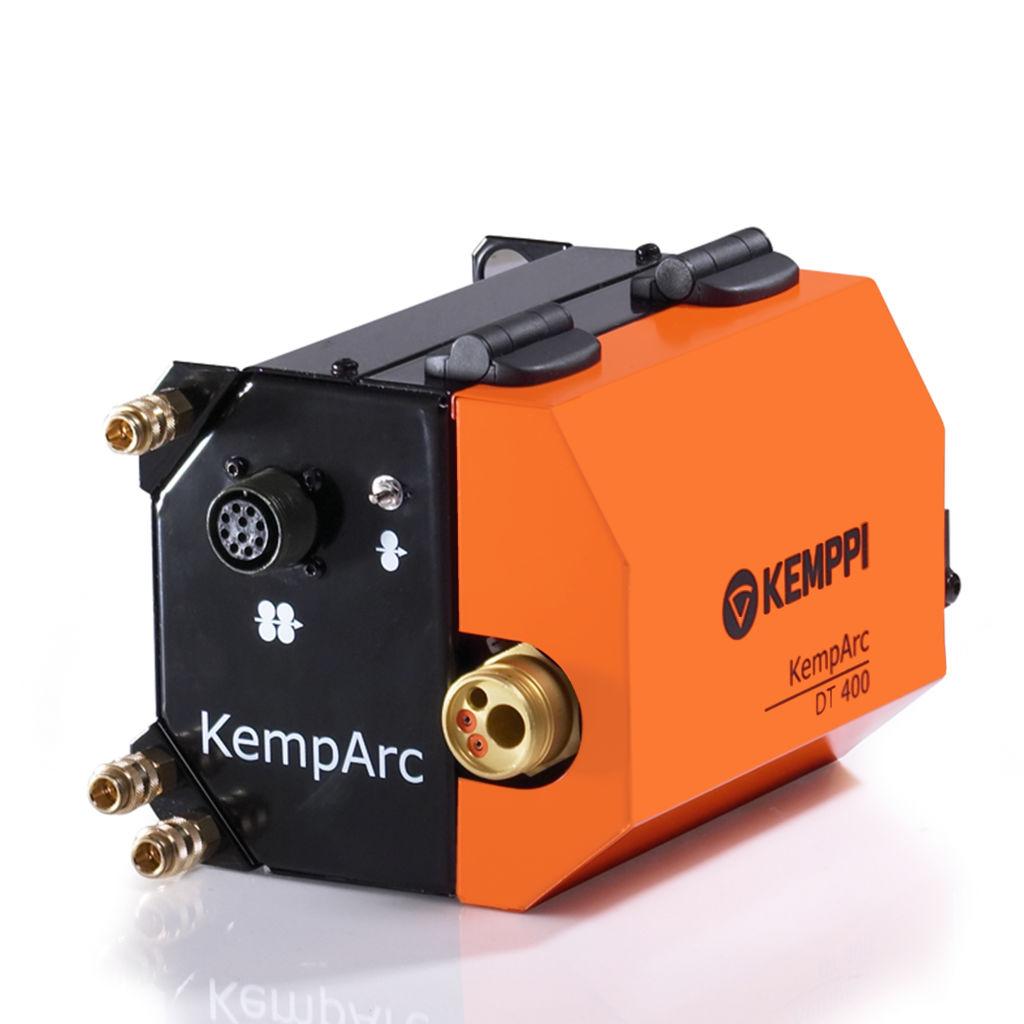

5 VAD SOM INGÅR I SYSTEMET - UTRUSTNING KempArc Pulse 450 TCS Digital 450 A-strömkälla för mekanisering av tandemsvetsning med dubbel trådmatning. De två enheterna som ingår i KempArc Pulse TCS mekaniserat svetssystem kan styras oberoende av varandra. DT400 Wire feeder Trådmatarverk för automatiserad svetsning med pålitlig trådmatningsmekanism med fyra hjul och matarhjul helt i metall. DT400 kan monteras på baksidan av robotarmen eller integreras med ett mekaniserat svetssystem. DT400L Wire feeder Trådmatarverk för automatiserad svetsning med pålitlig trådmatningsmekanism med fyra hjul och matarhjul helt i metall. DT400 kan monteras på baksidan av robotarmen eller integreras med ett mekaniserat svetssystem. DeviceNet Fältbusskort Tandem control cable Kabel för anslutning till KempArc Pulse TCSströmkällor. Interconnection cable ROBOT WH TANDEM KempCool 40 Kylenhet för användning tillsammans med KempArc Pulse TCS. KempCool 40 ger en kyleffekt på 4 kw med en åttaliterstank som kan fyllas med en blandning av % etanol och vatten eller något annat lämpligt antifrysmedel. Binzel Tandem W 800 CAT torch Innehåller WH Tandem W 800 vätskekyld svetspistol, pistolhållare, robotfäste CAT2, adapterfläns för den aktuella roboten och kabelsats KempArc Pulse TCS 5

6 VAD SOM INGÅR I SYSTEMET - PROGRAMVARA WiseFusion-A Kemppi Wise-svetsfunktion för automatiserad svetsning. WisePenetration-A Kemppi Wise-svetsfunktion för automatiserad svetsning. WiseRoot-A Kemppi Wise-svetsprocess för automatiserad svetsning. WiseThin-A Kemppi Wise-svetsprocess för automatiserad svetsning. 6 KempArc Pulse TCS

7 ALTERNATIV - UTRUSTNING OCH PROGRAMVARA KempArc Pulse TCS package Can Open CANopen KempArc Pulse TCS package Ethernet Ethernet KempArc Pulse TCS package Profibus Profibus KempArc Pulse TCS package Profinet Profinet Interconnection cable ROBOT WH Ethernet Fältbusskort Profibus Fältbusskort Profinet Fältbusskort Can Open Fältbusskort KempArc Pulse TCS 7

8 TEKNISKA DATA KempArc Pulse TCS Produktkod KempArc Pulse TCS package DeviceNet - P161 Anslutningsspänning 3-fas 50/60 Hz 400 V % Säkring (trög) 35 A Elverk, min. effekt 35 kva Svetsområde V Tomgångsspänning 50 V Anslutningseffekt vid 60 % ED 221,1 kva Anslutningseffekt vid 100 % ED 17,8 kva Tomgångseffekt (ingen belastning) 100 W Verkningsgrad 88 % Effektfaktor 0,90 Anslutningsspänning för hjälpenheter 50 V / 100 W Säkring till hjälpenheter (X14, X15) 6,3 A trög Anslutningsspänning för kylenhet 24 V= / 50 W Max. utström 450 A (60 %) Omgivningstemperatur C Yttermått L B H mm Vikt (inga tillbehör) 36 kg Skyddsklass IP23S EMC-klass A Förvaringstemperaturområde C DT400 Wire feeder Produktkod / L Anslutningseffekt Tillsatsmaterial Trådmatningshastighet Driftspänning Omgivningstemperatur Skyddsklass Yttermått EMC-klass Vikt Belastbarhet Svetspistolskoppling 100 W 0,8 1,6 mm 0 25 m/min 50 VDC ºC n IP23S 269 x 175 x 169 mm A 4.5 kg 40 C 100%ED 500 A Euro 8 KempArc Pulse TCS

9 DT400L Wire feeder Produktkod Anslutningseffekt Tillsatsmaterial Trådmatningshastighet Driftspänning Omgivningstemperatur Skyddsklass Yttermått EMC-klass Vikt Belastbarhet Svetspistolskoppling L 100 W 0,8 1,6 mm 0 25 m/min 50 VDC ºC n IP23S 269 x 175 x 169 mm A 4.5 kg 40 C 100%ED 500 A Euro KempCool 40 Produktkod Anslutningsspänning 1-fas, 50/60 Hz 230 V ±10 % Anslutningseffekt 300 W (10 %) Anslutningseffekt vid 100 % ED 300 W Kylvätska % Monopropylenglykol - vatten Max. utmatningstryck 0,35 MPa Omgivningstemperatur C Yttermått L B H mm Vikt (inga tillbehör) 40 kg Skyddsklass IP23S EMC-klass A Kylenhetens tankvolym 8 l Kyleffekt 4 kw Förvaringstemperaturområde C KempArc Pulse TCS 9
