1 SE Svetssystem Car-O-Liner är världens ledande leverantör av reparationssystem för krockskador

2 Innehåll Induktionsvärmare CH Motståndspunktsvets... 4 Motståndspunktsvets CR500 DA... 4 Motståndspunktsvets CR Motståndspunktsvets CR530c... 8 Motståndspunktsvets CR530x Punktsvets CTR Aluminiumspotter CR Plasmaskärare PC Bulfixare CR A-tång Tryckluftsverktyg Slipmaskin Punktsvetsborrmaskin Airpuller AP Serviceutrustning Svetsprovningssats Flerfunktionstestare Tillbehör Buckeldragare Skyddshandske MIG/MAG CMI CM CMI181, CMI193, CMI Reservdelar och tillbehör Applikationer för olika byglar Your safety our mission

3 Induktionsvärmare CH37 Värmning utan låga Fördelen med induktionstekniken är att man inte använder någon öppen låga. Den högeffektiva induktionsvärmaren används på samma sätt som en gaslåga, utan att närliggande delar förstörs. Överhettning undviks genom ett 5 stegs nivåval och ett unikt reglerings- och styrsystem. Kraftfullt värmeverktyg med smidig på/av-strömbrytare Vinklat induktorhuvud (standard) Rakt induktorhuvud (tillval) Ingen öppen låga Skadar inte närliggande värmekänsliga delar Total kontroll, värmer endast där operatören vill Värmer genom gummi och plast CH37 Induktionsvärmare V Hz 1-ph Tillbehör Skyddsvätska 3 l Rakt induktorhuvud Nätspänning Skyddsklass Arbetsfrekvens Ingående effekt nätspänning Utgående effekt värmeeffekt (maximal) Induktionskabel Kylsystem Vikt Vattentank Enkel och tydlig kontrollpanel med styrenhet för fem effektnivåer V Hz, enfas, 16A (USA 20A) IP khz 3,8 kw 1,6 kw 3 m långt Vatten (avkalkat) 34 kg 20 liter Your safety our mission 3

4 Motståndspunktsvets CR500 DA Oöverträffad i fråga om kraft och intelligens! Motståndspunktsvetsen CR500 DA med dubbelverkande funktion på C-tången. CR500 DA är konstruerad för att professionella karosseriverkstäder ska kunna åstadkomma högklassiga punktsvetsar med alla nya höghållfasta stål och svetsprocesser. Triggerskydd Double Action funktionen förflyttar elektroden fram och tillbaka. Ger en snabb och enkel förflyttning mellan de olika svetspositionerna. Double Action funktion Mångsidig Multi-funktion pistol Tvåsidig punktsvetsning Enkelsidig punktsvetsning Bulfixare Mutter och bult svetsning Krympning med kolelektrod Kontaktkrympning Clipsnitsvetsning Sömsvetsning Smart kontrollpanel Personliga inställningar Förprogrammerad för bästa säkerhet och prestanda Nätspänning Kapslingsklass Inverter frekvens Svets Amp Kabellängd till elektroderna Elektrodtryck Kylsystem Kylning av svetskablar Förlängningsbyglar 400V Hz 32A, 460V 60 Hz 3 fas AC 230V Hz 63A (60A US) 3 fas AC IP Hz , strömkontroll max 2,5 m inkl. tång Vid 7,5 bar (109 PSI)-300 dan (616 Lb) Luft (2 fläktar) (med överhettningsskydd) Luftkylning (med överhettningsskydd) Upp till 30 mm gap (600 mm tillbehör) Microprocessorstyrt program Antal funktionsområden, 11, antal svetsprogram 40 Förbrukningsartiklar Box med elektroder, bultar, clipsnitar Total vikt (utan tillbehör) 135 kg 4 Your safety our mission

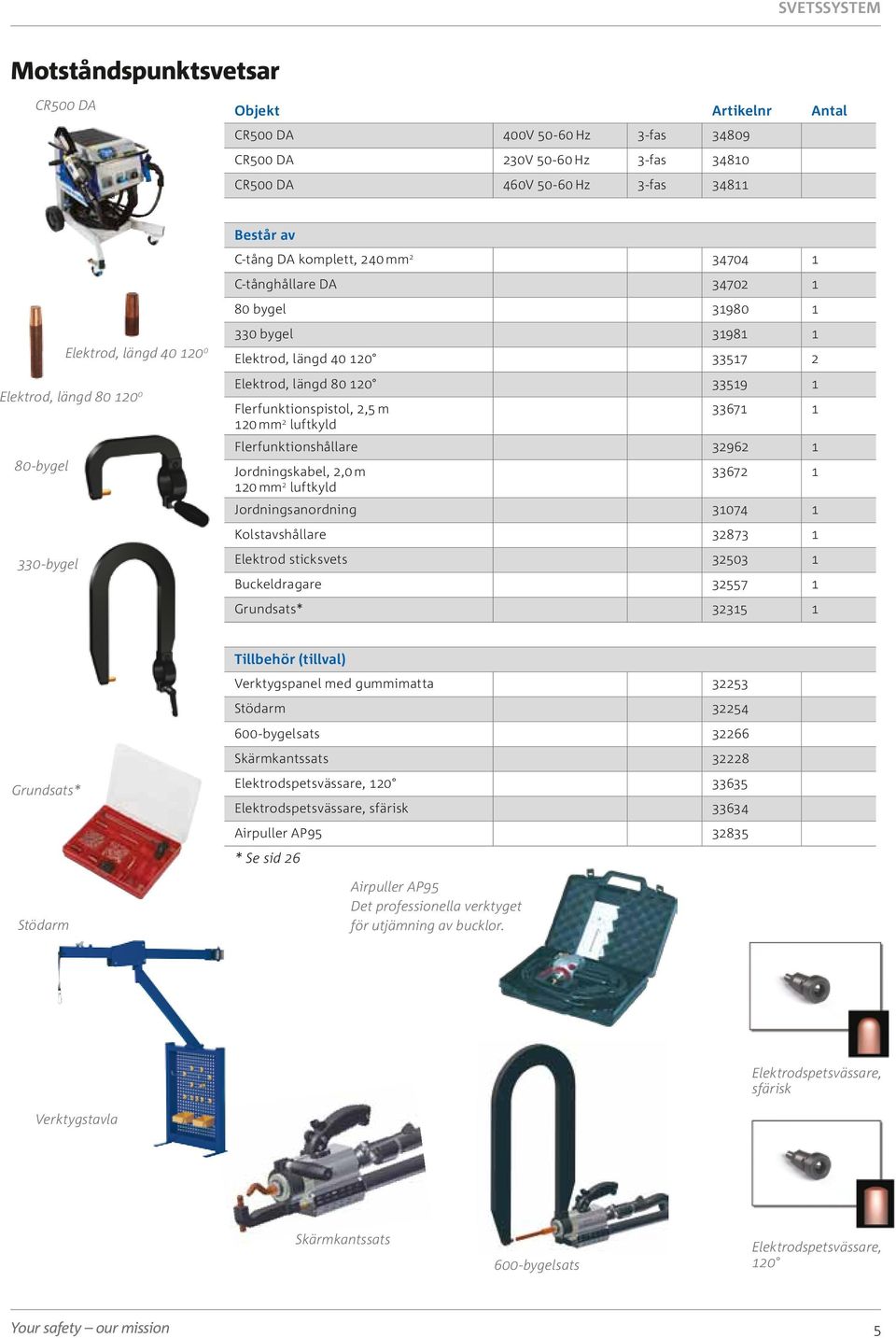

5 Motståndspunktsvetsar CR500 DA CR500 DA 400V Hz 3-fas CR500 DA 230V Hz 3-fas CR500 DA 460V Hz 3-fas Elektrod, längd Elektrod, längd bygel 330-bygel Består av C-tång DA komplett, 240 mm C-tånghållare DA bygel bygel Elektrod, längd Elektrod, längd Flerfunktionspistol, 2,5 m 120 mm 2 luftkyld Flerfunktionshållare Jordningskabel, 2,0 m 120 mm 2 luftkyld Jordningsanordning Kolstavshållare Elektrod sticksvets Buckeldragare Grundsats* Grundsats* Stödarm Tillbehör (tillval) Verktygspanel med gummimatta Stödarm bygelsats Skärmkantssats Elektrodspetsvässare, Elektrodspetsvässare, sfärisk Airpuller AP * Se sid 26 Airpuller AP95 Det professionella verktyget för utjämning av bucklor. Elektrodspetsvässare, sfärisk Verktygstavla Skärmkantssats 600-bygelsats Elektrodspetsvässare, 120 Your safety our mission 5

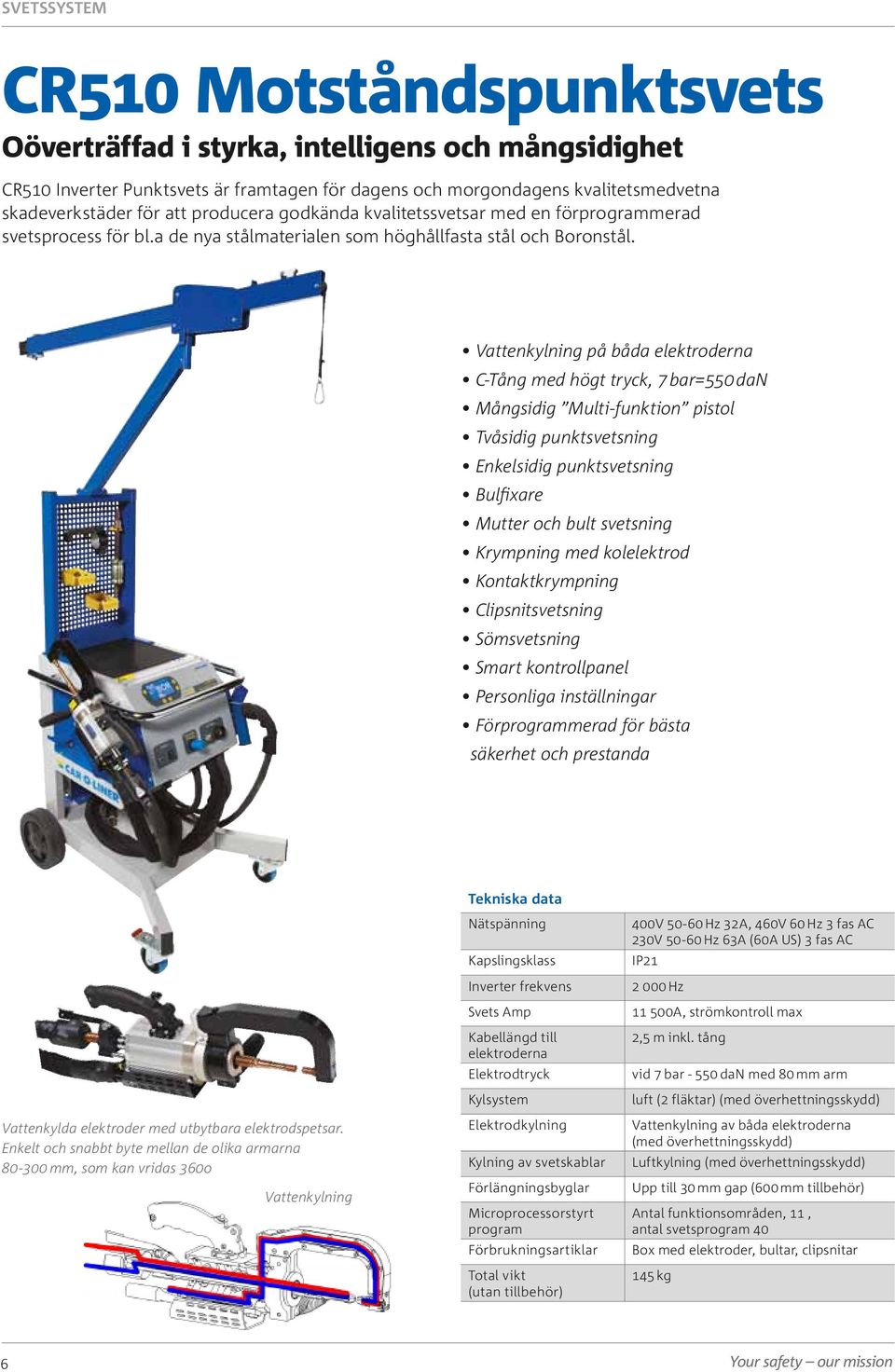

6 CR510 Motståndspunktsvets Oöverträffad i styrka, intelligens och mångsidighet CR510 Inverter Punktsvets är framtagen för dagens och morgondagens kvalitetsmedvetna skadeverkstäder för att producera godkända kvalitetssvetsar med en förprogrammerad svetsprocess för bl.a de nya stålmaterialen som höghållfasta stål och Boronstål. Vattenkylning på båda elektroderna C-Tång med högt tryck, 7 bar=550 dan Mångsidig Multi-funktion pistol Tvåsidig punktsvetsning Enkelsidig punktsvetsning Bulfixare Mutter och bult svetsning Krympning med kolelektrod Kontaktkrympning Clipsnitsvetsning Sömsvetsning Smart kontrollpanel Personliga inställningar Förprogrammerad för bästa säkerhet och prestanda Vattenkylda elektroder med utbytbara elektrodspetsar. Enkelt och snabbt byte mellan de olika armarna mm, som kan vridas 360o Vattenkylning Nätspänning Kapslingsklass Inverter frekvens Svets Amp Kabellängd till elektroderna Elektrodtryck Kylsystem Elektrodkylning Kylning av svetskablar Förlängningsbyglar Microprocessorstyrt program Förbrukningsartiklar Total vikt (utan tillbehör) 400V Hz 32A, 460V 60 Hz 3 fas AC 230V Hz 63A (60A US) 3 fas AC IP Hz A, strömkontroll max 2,5 m inkl. tång vid 7 bar dan med 80 mm arm luft (2 fläktar) (med överhettningsskydd) Vattenkylning av båda elektroderna (med överhettningsskydd) Luftkylning (med överhettningsskydd) Upp till 30 mm gap (600 mm tillbehör) Antal funktionsområden, 11, antal svetsprogram 40 Box med elektroder, bultar, clipsnitar 145 kg 6 Your safety our mission

7 Motståndspunktsvetsar CR510 CR V Hz 3-fas CR V Hz 3-fas CR V Hz 3-fas bygel 330W LP bygel Består av C-tång W/HP komplett med kabel, 40 mm C-tånghållare DA W HP-bygel W LP bygel Caps Capshållare Capshållare Flerfunktionspistol, 2,5 m 120 mm 2 luftkyld Flerfunktionshållare Förbikoppling Jordningskabel, 2,0 m 120 mm 2 luftkyld Jordningsanordning Kolstavshållare Elektrod sticksvets Buckeldragare Grundsats * Grundsats* Caps Elektrod, längd 40 mm Elektrod, längd 80 mm Tillbehör (tillval) Verktygspanel med gummimatta Stödarm bygelsats Skärmkantssats Caps 10 st Airpuller AP Skyddsvätska 5 liter, färdig att använda * Se sid 26 Airpuller AP95 Det professionella verktyget för utjämning av bucklor. Skyddsvätska 5 l Stödarm Skärmkantssats Verktygstavla Vattenkylning 600-bygelsats Your safety our mission 7

8 CR530c Motståndspunktsvets A Invertersvets! C-tång med högt elektrodtryck och vattenkylda elektroder. CR530 Inverter Punktsvets är framtagen för dagens och morgondagens kvalitetsmedvetna skadeverkstäder för att producera godkända kvalitetssvetsar med en förprogrammerad svetsprocess för bl.a de nya stålmaterialen som höghållfasta stål och Boronstål. C-Tång med högt tryck, med 7 bar-550 dan Vattenkylning på båda elektroderna Vattenkyld transformator Mångsidig Multi-funktion pistol Tvåsidig punktsvetsning Enkelsidig punktsvetsning Bulfixare Mutter och bultsvetsning Krympning med kolelektrod Kontaktkrympning Clipsnitsvetsning Sömsvetsning Smart kontrollpanel Personliga inställningar Förprogrammerad för bästa säkerhet och prestanda Vattenkylda elektroder med utbytbara elektrodspetsar. Enkelt och snabbt byte mellan de olika byglarna mm, som kan vridas 360 o. Nätspänning 400V Hz 32A, 3 fas AC, 460V 60 Hz, 3 fas AC Kapslingsklass IP21 Inverter frekvens Svets Amp Kabellängd till elektroderna Elektrodtryck Hz A, strömkontroll 2,5 m inkl. tång vid 7 bar dan med 80 mm arm Kylsystem Vattenkyld transformator (med överhettningsskydd) Elektrodkylning Vattenkylning av båda elektroderna (med överhettningsskydd) Kylning av svetskablar Luftkylning (med överhettningsskydd) Förlängningsbyglar Upp till 30 mm gap (600 mm tillbehör) Microprocessorstyrt program Antal funktionsområden, 11, antal svetsprogram 40 Förbrukningsartiklar Box med elektroder, bultar, clipsnitar Total vikt (utan tillbehör) 145 kg Vattenkylning 8 Your safety our mission

9 Motståndspunktsvetsar CR530c W/HP 400V Hz 3-fas CR530c W/HP 460V Hz 3-fas W HP Bygel Grundsats* 330 W LP Bygel Består av C-tång W/HP komplett med kabel, 240 mm C-tånghållare DA W Bygel W Bygel Caps Capshållare Capshållare Flerfunktionspistol, 2,5 m 120 mm 2 luftkyld Flerfunktionshållare Förbikoppling Jordningskabel, 2,0 m 120 mm 2 luftkyld Jordningsanordning Kolstavshållare Elektrod sticksvets Buckeldragare Grundsats * Caps Capshållare 40 Capshållare 80 Tillbehör (tillval) Verktygspanel med gummimatta Stödarm bygelsats Skärmkantssats Caps 10 st Airpuller AP Skyddsvätska 5 liter, färdig att använda * Se sid 26 Airpuller AP95 Det professionella verktyget för utjämning av bucklor. Skyddsvätska 5 l Stödarm Verktygstavla Vattenkylning 600-bygelsats Skärmkantssats Your safety our mission 9

10 CR530X Motståndspunktsvets Motståndspunktsvets på ampere! CR530 har vattenkyld högtrycks X-tång. Punktsvetsen är konstruerad för att professionella karosseriverkstäder ska kunna åstadkomma högklassiga punktsvetsar med alla nya höghållfasta stål och svetsprocesser. X-tång med vattenkylt högt tryck, 7 bar-50 dan (120 mm arm) Vattenkyld transformator Vattenkylning på elektroderna Tvåsidig punktsvetsning Enkelsidig punktsvetsning Bulfixare Mutter och bultsvetsning Krympning med kolelektrod Kontaktkrympning Clipsnitsvetsning Sömsvetsning Smart kontrollpanel Personliga inställningar Förprogrammerad för bästa säkerhet och prestanda Vattenkyld högtrycks X-tång Nätspänning Kapslingsklass Inverter frekvens Svets Amp Kabellängd till elektroderna Elektrodtryck Kylsystem Elektrodkylning Kylning av svetskablar Förlängningsbyglar Microprocessorstyrt program Förbrukningsartiklar Total vikt (utan tillbehör): 400V Hz 32A, 3-fas AC 460V Hz 32A, 3 fas AC IP Hz A, strömkontroll 2,5 m inkl. tång vid 7 bar dan med 120 mm arm vattenkyld transformator (med överhettningsskydd) Vatten Vattenkylning Från 120 mm till 400 mm räckvidd Antal funktionsområden 11, antal svetsprogram 40 Box med elektroder, bultar, clipsnitar 145 kg 10 Your safety our mission

11 Motståndspunktsvetsar CR530X CR530x W/HP 400V Hz 3-fas CR530x W/HP 460V Hz 3-fas Grundsats* Består av X-tång X-arm 120 mm, Ø Caps för X-arm Flerfunktionspistol, 2,5 m 120 mm 2 luftkyld Flerfunktionshållare Jordningskabel, 2,0 m 120 mm 2 luftkyld Jordningsanordning Kolstavshållare Elektrod sticksvets Buckeldragare Grundsats * Tillbehör (tillval) Verktygspanel med gummimatta Stödarm X-arm 200 mm, Ø X-arm 300 mm, Ø X-arm 400 mm, Ø Supportring för X-tång * Se sid 26 Stödarm Verktygstavla Vattenkylning Your safety our mission 11

12 Punktsvets CTR12000 Helautomatisk punktsvetsmaskin Helautomatisk processtyrd och flerfunktions punktsvets med mediumfrekvensinverter och vattenkylning. Framtagen för skadereparationer och speciellt för material som höghållfasta och mediumstål samt belagda och laminerade stålpaneler och med klara kvalitetssäkringar gällande svetsprocessen/svetsresultat. CTR12000 Artikelnr Antal 400V /230V V V V BMW /230V BMW V BMW V BMW Punktsvets CTR12000 Max spänning 3 400V 50 Hz Max effekt 75 kva Säkring, trög 16-32A Skyddsklass IP 21 Isoltations klass F Tryckluft 8 bar Motor för transformatortång (10 KHZ) Utström 0-200A Utspänning 560V Kylning Kyleffekt 1000 W Tankvolym 20 l Flöde 6 l/min Konfiguration Mått (H B D) ca mm Ca. Vikt 95 kg transformator C-Gun Anslutningsdata Primär spänning / frekvens 560V/10 khz Primär effekt (100 % duty cycle) 20 kva Skyddsklass IP 21 Insolationsklass F Kylning Vatten Svetskrets Svetsström 12 ka Obelastad spänning 12,5V DC Mekaniska data Eleltrodtryck 0-5 kn Vikt (olika. montering) ca 11 kg Kabellängd 6 m CTR12000 inkluderar följande tänger C-Tång 40 mm djup, luftkyld C-Tång 80 mm djup, vattenkyld C-Tång 350 mm djup, vattenkyld C-Tång 500 mm djup, vattenkyld X-Tång, (option) 12 Your safety our mission

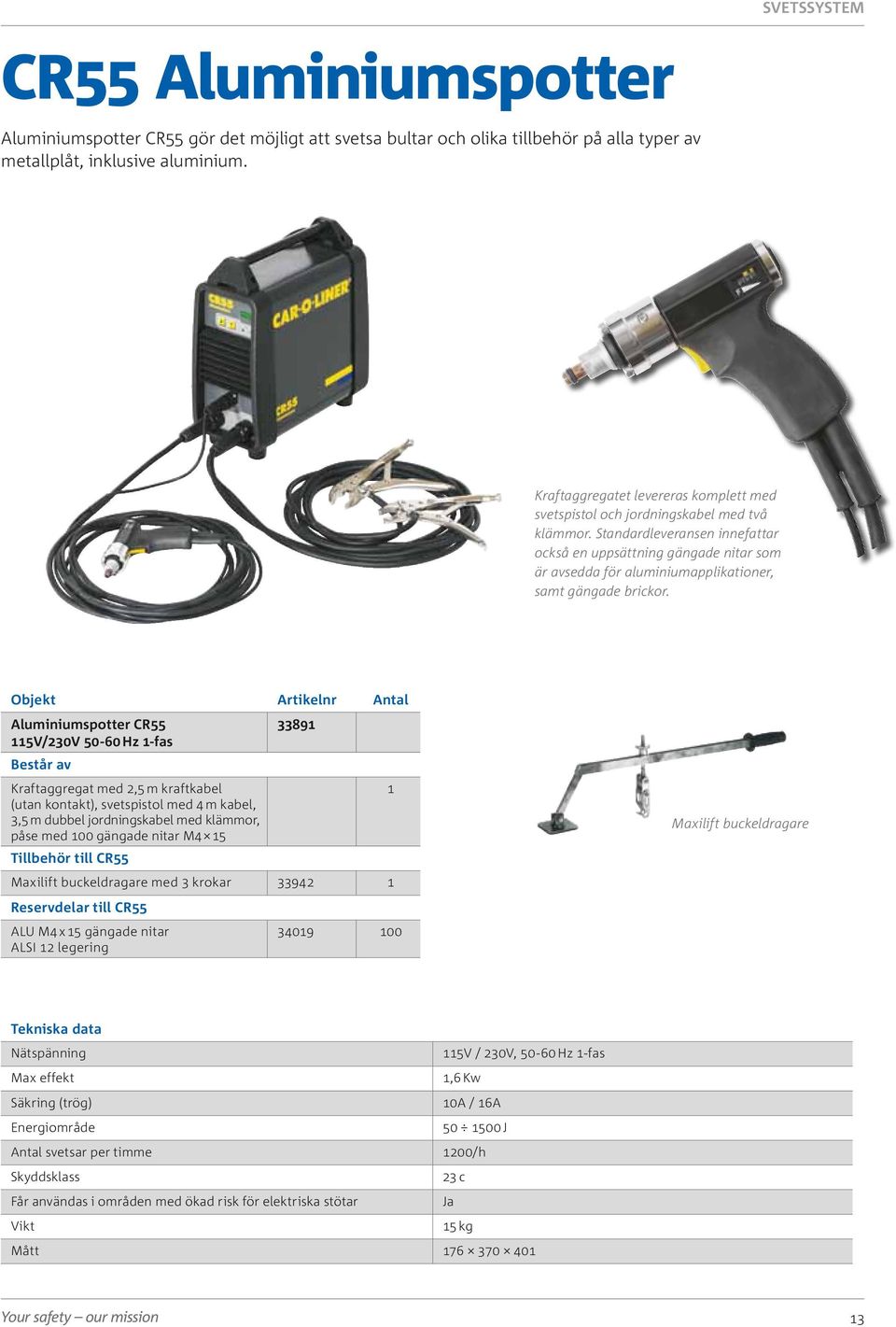

13 CR55 Aluminiumspotter Aluminiumspotter CR55 gör det möjligt att svetsa bultar och olika tillbehör på alla typer av metallplåt, inklusive aluminium. Kraftaggregatet levereras komplett med svetspistol och jordningskabel med två klämmor. Standardleveransen innefattar också en uppsättning gängade nitar som är avsedda för aluminiumapplikationer, samt gängade brickor. Aluminiumspotter CR V/230V Hz 1-fas Består av Kraftaggregat med 2,5 m kraftkabel (utan kontakt), svetspistol med 4 m kabel, 3,5 m dubbel jordningskabel med klämmor, påse med 100 gängade nitar M4 15 Tillbehör till CR55 Maxilift buckeldragare med 3 krokar Reservdelar till CR55 ALU M4 x 15 gängade nitar ALSI 12 legering Maxilift buckeldragare Nätspänning 115V / 230V, Hz 1-fas Max effekt 1,6 Kw Säkring (trög) 10A / 16A Energiområde J Antal svetsar per timme 1200/h Skyddsklass 23 c Får användas i områden med ökad risk för elektriska stötar Ja Vikt 15 kg Mått Your safety our mission 13

14 Plasmaskärare PC30 PC30 är ett nödvändigt skärverktyg för nya höghållfasta stål. Enastående skärförmåga på tunn metallplåt. Plasmaskärare PC V Hz 1-fas Består av Kraftaggregat med 2,5 m kraftkabel Brännare EL-60 komplett 4 m + jordningskabel Reservdelar för PC30 Elektrod för brännare EL Kylluftsspridare Skärluftspets Skyddsmunstycke Nätspänning Intermittens 20 % Intermittens 100 % Säkringsvärde (trög) Ström/spänningsområde 230V Hz 1-fas 25A 10A 16A 5A/82V Kapacitet stål och aluminium, 4 mm / 5 mm skärning/separation Skyddsklass IP 22 Lufttryck Vikt 4 bar 9 kg Bulfixare CR35 CR35 är en sofistikerad processorstyrd bulfixare för svetsning och dragning av alla sorters tappar, spikar, brickor, nitar och bultar. Startsats Bulfixare CR V Hz 1-fas Består av Kraftaggregat med 2,5 m kraftkabel Flerfunktionsbrännare, jordningskabel, buckeldragare och startsats. Nätspänning 230 V, Hz 1-fas Märkeffekt vid 50 % 2 kva Max effekt 16 kva Säkringsvärde (trög) 16A Sekundärspänning 7V utan last Sekundär kortslutningsström 2,8 KA Intermittens 5 % Mått B L H mm Vikt 14 kg 14 Your safety our mission

15 A-tång Patenterat tillbehör för C-tång på CR100, CR300, CR500, CR510, CR530 och CR500DA för att öka åtkomligheten. A-tång Består av A-tång med 100 mm 33 armar och elektroder Adaptrar för CR100, CR300, CR500, CR510, CR530 och CR500DA. Reservdelar för A-tång Armar 100 mm Elektrod L= Max elektrodtryck (beroende på armlängden) Öppet gap (spets till spets) Vikt 450 dan 100 mm 3,8 kg Your safety our mission 15

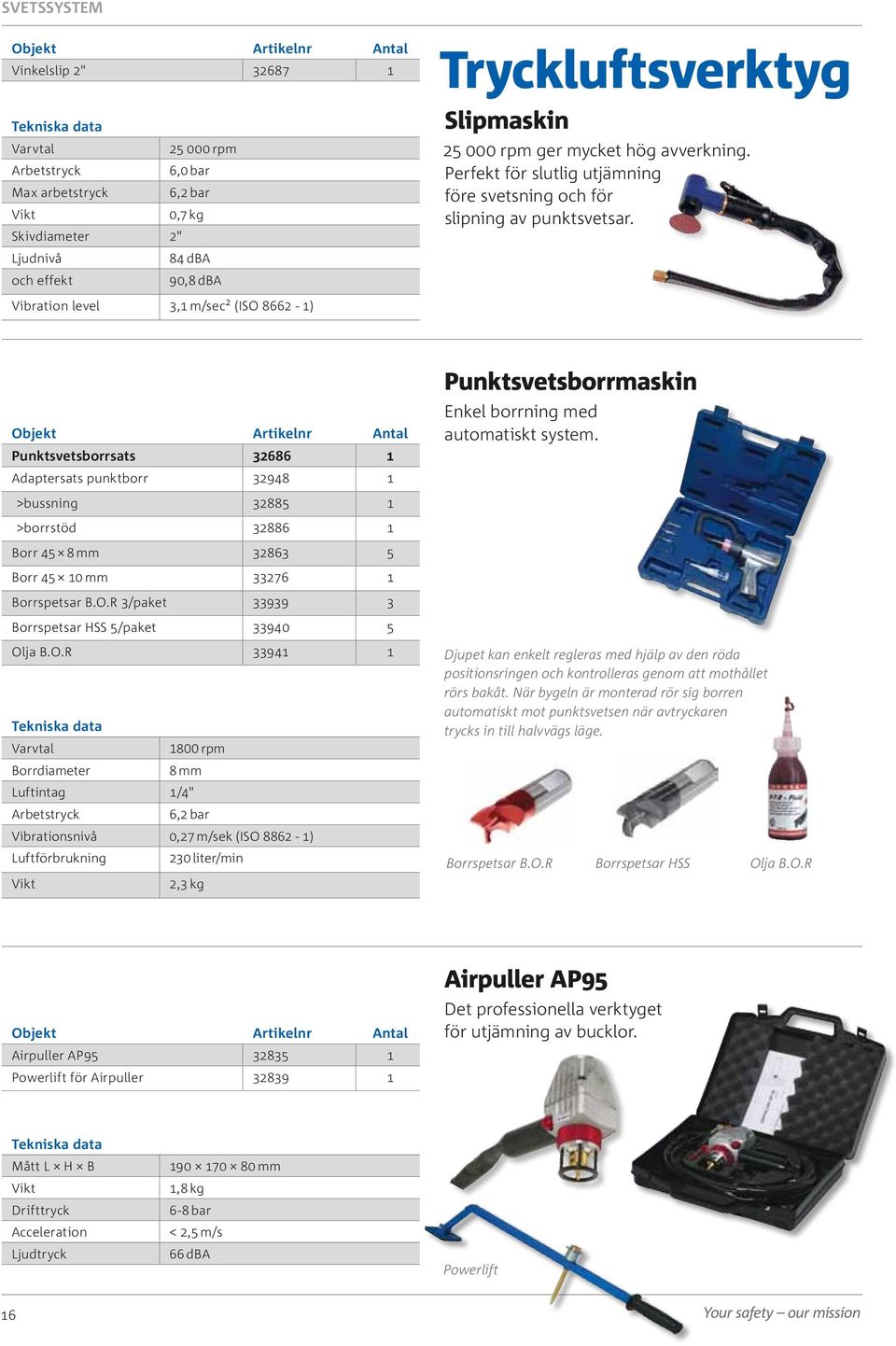

16 Vinkelslip 2" Varvtal rpm Arbetstryck 6,0 bar Max arbetstryck 6,2 bar Vikt 0,7 kg Skivdiameter 2" Ljudnivå 84 dba och effekt 90,8 dba Tryckluftsverktyg Slipmaskin rpm ger mycket hög avverkning. Perfekt för slutlig utjämning före svetsning och för slipning av punktsvetsar. Vibration level 3,1 m/sec² (ISO ) Punktsvetsborrsats Adaptersats punktborr Punktsvetsborrmaskin Enkel borrning med automatiskt system. >bussning >borrstöd Borr 45 8 mm Borr mm Borrspetsar B.O.R 3/paket Borrspetsar HSS 5/paket Olja B.O.R Varvtal 1800 rpm Borrdiameter 8 mm Luftintag 1/4" Arbetstryck 6,2 bar Vibrationsnivå 0,27 m/sek (ISO ) Luftförbrukning 230 liter/min Vikt 2,3 kg Djupet kan enkelt regleras med hjälp av den röda positionsringen och kontrolleras genom att mothållet rörs bakåt. När bygeln är monterad rör sig borren automatiskt mot punktsvetsen när avtryckaren trycks in till halvvägs läge. Borrspetsar B.O.R Borrspetsar HSS Olja B.O.R Airpuller AP Powerlift för Airpuller Airpuller AP95 Det professionella verktyget för utjämning av bucklor. Mått L H B Vikt Drifttryck Acceleration Ljudtryck mm 1,8 kg 6-8 bar < 2,5 m/s 66 dba Powerlift 16 Your safety our mission

17 Serviceutrustning Svetsprovningssats Mätinstrument för ström och tryckmätning. Svetsprovningssats Strömmätning Spetstryck AC och DC upp till 200 ka upp till 1200 dan Flerfunktions installationstestare Mäter ditt försörjningssystem. Kontrollerar att den elektriska installationen är säker. Fluke Spänningsmätning, avbrottsmätning, resistans- och impedansmätning Tillbehör Buckeldragare Handmanövrerad Buckeldragare Skyddshandske med perfekt passning Handsken är av mjukt, smidigt och hållbart material. Kan tvättas i 40 C. Förstärkt tumme för ökad livslängd Objekt Artikelnr Skyddshandske, medium Skyddshandske, large Skyddshandske, X-large Your safety our mission 17

18 CMI3000 MIG/MAG Svets CMI300 är en mångsidig, framtidssäkrad MIG/MAG-svets som har utvecklats för användning i moderna bilkarosseriverkstäder där stränga krav ställs på inställning av processer och där förstklassig svetsning är mycket viktig. CMI3000 har genom ett externt minneskort möjlighet att spara egna inställningar samt på ett mycket enkelt sätt göra uppdateringar av nya programfunktioner. Objekt CMI V Programerbar för GM/PSA CMI3000 2wf 3 400V Programerbar för GM/PSA, två matarverk Matningsrullar 1,0 mm ALU-tråd. Brännare PL 150F 3 m Matningsrullar 0,8 mm ståltråd. Brännare PL 150F 3 m Artikelnr CMI V Programerbar för GM/PSA CMI3000U 2wf 3 230V Programerbar för GM/PSA, två matarverk Nätspänning 400V +/- 15 % Säkring 16A Strömområde DC A Intermittens 60 % vid A Öppen kretsförbrukning 40 Watt Max nätspänning 15,5A Verkningsgrad 0,85 Effektfaktor 0,90 Öppen kretsspänning 15-68V Mått L B H cm Vikt (inkl. matningskabel) 32 kg Trådmatningshastighet 0,5-24 m/min Tillbehör Artikelnr: Aluminiumtråd AlMg 5 1,0 mm 2 kg AlMg 5 1,0 mm 6 kg Galvaniserad tråd SG1 0,8 mm 5 kg SG1 0,8 mm 15 kg MIG-lödningstråd PSA CuAl 8 1,0 mm 5 kg MIG-lödningstråd GM CuSi 3 1,0 mm 5 kg Gasregulator 30 l Distansring för 5 kg Your safety our mission

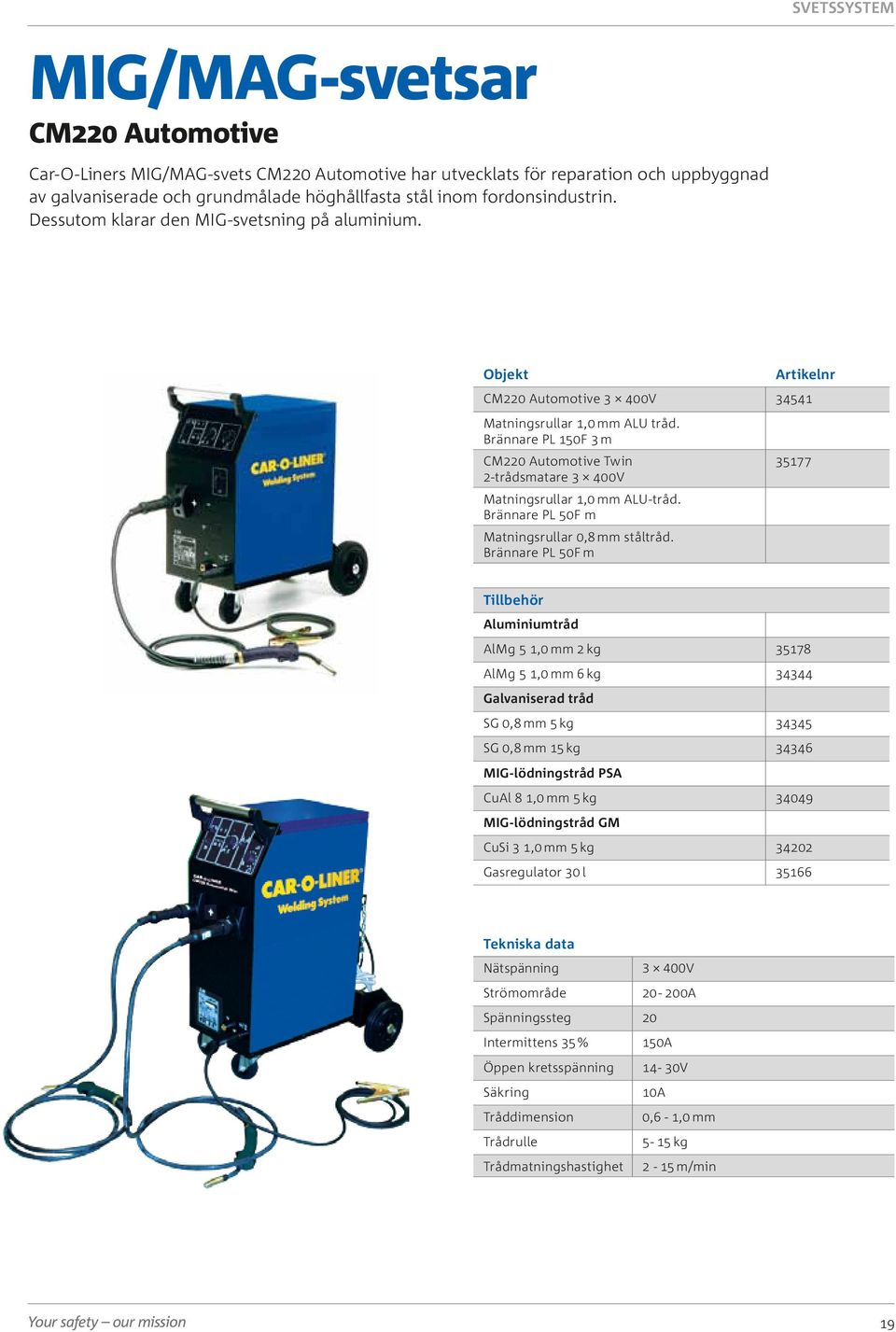

19 MIG/MAG-svetsar CM220 Automotive Car-O-Liners MIG/MAG-svets CM220 Automotive har utvecklats för reparation och uppbyggnad av galvaniserade och grundmålade höghållfasta stål inom fordonsindustrin. Dessutom klarar den MIG-svetsning på aluminium. Objekt Artikelnr CM220 Automotive 3 400V Matningsrullar 1,0 mm ALU tråd. Brännare PL 150F 3 m CM220 Automotive Twin 2-trådsmatare 3 400V Matningsrullar 1,0 mm ALU-tråd. Brännare PL 50F m Matningsrullar 0,8 mm ståltråd. Brännare PL 50F m Tillbehör Aluminiumtråd AlMg 5 1,0 mm 2 kg AlMg 5 1,0 mm 6 kg Galvaniserad tråd SG 0,8 mm 5 kg SG 0,8 mm 15 kg MIG-lödningstråd PSA CuAl 8 1,0 mm 5 kg MIG-lödningstråd GM CuSi 3 1,0 mm 5 kg Gasregulator 30 l Nätspänning 3 400V Strömområde A Spänningssteg 20 Intermittens 35 % 150A Öppen kretsspänning 14-30V Säkring 10A Tråddimension 0,6-1,0 mm Trådrulle 5-15 kg Trådmatningshastighet 2-15 m/min Your safety our mission 19

20 MIG/MAG-svetsar Kvalitetssvetsar för bilindustrin CM181, CM193, CM253 CM181 CM193 CM253 Nätspänning 230V Hz 1-fas 400V Hz 3-fas 400V Hz 3-fas 230V/400V Hz 3-fas 230V/400V Hz 3-fas Säkring 10A 10A 10A Strömområde A A A Öppen kretsspänning 19-33V 14-30V 15-34V Intermittens 60 % 50A 85A 165A 35 % 60A 110A 200A Spänningssteg Tråddimensioner 0,6-0,8 mm 0,6-0,8 mm 0,8-1,2 mm 1,0 mm ALU Trådrullens storlek 5-15 kg 5-15 kg 5-15 kg Trådmatningshastighet 2-12 m/min 2-12 m/min 2-15 m/min Mått L B H cm cm cm Vikt 52 kg 57 kg 70 kg Brännare med fjärrkontroll PL150F 3 m, 0,8 mm PL150F 3 m, 0,8 mm PL250F 3 m, 0,8 mm MPS System: Punktsvetstid 0,15-2,5 sec 0,15-2,5 sec 0,15-2,5 sec Intervalltid 0,15-2,5 sec 0,15-2,5 sec 0,15-2,5 sec Efterbränntid 0,05-0,5 sec 0,05-0,5 sec 0,05-0,5 sec Funktioner MPS (punkt/intervall) x x x Verktyglåda med gummimatta x x x Fjärrkontroll på brännaren x x x Brännarhållare x x x 20 Your safety our mission

21 MIG/MAG Svetsar CM V 1-fas 160Amp CM V 3-fas 180Amp CM V/400V 3-fas 180Amp CM V 3-fas 250Amp CM V/400V 3-fas 250Amp MPS automatisk punkt och intervallsvetsning Består av Kraftaggregat CM181, 193 eller 253 på hjul 1 MPS automatisk punkt- och intervallsvetsning Matningsrullar 0,8-1,0 mm ståltråd Brännarhållare 1 Verktygsgummimatta ovanpå maskinen 1 CM 181 and 193 Brännare med fjärrkontroll PL150F 1 CM 253 Brännare med fjärrkontroll PL250F 1 Brännarhållare Tillbehör ALU-sats för CM Består av: Matningsrullar ALU 1,0 mm 1 Teflonledare 1,0 mm 1 Kontaktrör 1,0 mm 1 Inloppsmunstycke 1 Skyddsgummimatta Fjärrkontroll på brännaren Till CM Slangpaket med fjärr PL150F 3 m 0,8 mm Slangpaket med fjärr PL250F 3 m 0,8 mm Slangpaket med fjärr PL250F 3 m 1,0 mm ALU Gasregulator 15 l Gasregulator 30 l till Argon gas Aluminiumtråd AlMg 5 1,0 mm 2 kg AlMg 5 1,0 mm 6 kg Galvaniserad tråd SG1 0,8 mm 5 kg SG1 0,8 mm 15 kg Adapter för 5 kg Matningsrullar 0,6-0,8 mm ståltråd Brännare Trådstyrning stål för 0,8-1,2 mm tråd Trådstyrning teflon för 1,0-1,6 mm ALU tråd Konformat svetsgasmunstycke PL Konformat svetsgasmunstycke PL Låsfjäder för gasmunstycke Kontaktrör Ø 1,2 28 mm M6 ECU Kontaktrör Ø 1,0 28 mm M6 ECU Kontaktrör Ø 0,8 28 mm M6 ECU Kontaktrör Ø 0,6 28 mm M6 ECU Your safety our mission 21

22 Punktsvetsar Stödarm Verktygspanel 600-bygel 80-bygel 330-bygel 330W LP-bygel 80W HP-bygel C-tånghållare CR500 DA + HP/W Förbikoppling Reservdelar och tillbehör Tillbehör till CR300, CR500, CR500 DA, CR510, CR530 Kabelstöd komplett > kabelhållare > band > plastrulle Verktygspanel med gummimatta CR100, CR300, CR500, CR500 DA, CR510, CR bygelsats >bygel >elektrod 50 kupolformad >elektrod 170 kupolformad CR100, CR300, CR500, CR500 DA 80-bygel bygel CR510, CR530c 80W HP-bygel W LP-bygel C-tångsdelar för CR100, CR300, CR500, C-tånghållare Oklåsningshandtag CR500 DA, CR510, CR530 C-tånghållare DA + HP/W CR100 C-tång inkl. kablar 185 mm C-tångkabel 185 mm CR300, CR500 C-tång inkl. kablar 240 mm C-tångkabel 240 mm C-tång utan kabel CR500 DA C-tång DA inkl. kablar 240 mm C-tångkabel DA 240 mm CR510, CR530c C-tång HP/W inkl. kablar 240 mm C-tångkabel HP/W 240 mm C-tång HP/W utan kablar Förbikoppling CR530x X-tång komplett X-tång komplett 22 Your safety our mission

23 Punktsvetsar Skärmkantssats Elektrodvässare (manuell) Skärmkantssats CR100, CR300, CR500, CR500DA, CR510, CR530c Består av 1. Skärmkantsbygel Elektrodhållare längd 80 mm/ Elektrodhållare längd 80 mm Elektrod längd 80 mm/ Elektrod längd 20 mm Elektrod, längd 80 mm Ø Elektrod, längd 80 mm Ø 13 / Elektrodbricka Elektrod S Elektrodspetsputsare Sfärisk och 120 Vässare CR100, CR300, CR500, CR500DA Elektrodvässare (manuell) Elektrodvässare, sfärisk för borrverktyg Blad, sfäriskt för borrverktyg Elektrodvässare kompl. 120 för borrverktyg Blad, 120 för borrverktyg > Elektrod invändig 30 Elektrod längd > Elektrod utvändig 30 Elektrod längd Reservdelar C-tång, C-tång DA Elektroddelar för: CR100, CR300 Elektrod längd 40 mm sfärisk Elektrod längd 60 mm sfärisk Elektrod längd 80 mm sfärisk Elektrod längd 100 mm sfärisk Elektrod längd 120 mm sfärisk Elektrod längd 140 mm sfärisk Elektrodsats 30 (invändig och utvändig) > Elektrod invändig > Elektrod utvändig CR300, CR500, CR500 DA Elektrod längd 40 mm Elektrod längd 60 mm Elektrod längd 80 mm Elektrod längd 100 mm Elektrod längd 120 mm Elektrod längd 140 mm Elektrod isolationsmunstycke Your safety our mission 23

24 Punktsvetsar Capshållare 40 Capshållare 60 Capshållare 80 Capshållare 100 Capshållare 120 Cap Elektroddelar CR510, CR530c Capshållare 20 mm Capshållare 40 mm Capshållare 60 mm Capshållare 80 mm Capshållare 100 mm Capshållare 120 mm Caps 10 st CR530x Cap 120 mm Cap 200 mm Cap 300 mm Cap 400 mm Cap A-tång Hylsa Elektrodhållare Elektrod Kontaktrör Skiftnyckel A-tång Elektrodhållare 120 mm Elektrod L 40 mm Hylsa Isolationshylsa CR500 DA Isolationshylsa CR100, CR300, CR Strömkabelsats Lagersats CR35 startsats Elektrodhållare Kolstav diam. 10 mm Tapphållare diameter 5 och 6 mm Nithållare 3 och 5 mm Tapp, M6 20 (jord) Tapp, M5 18, grovgängad Klammernitar 3 4,5 mm Klammernitar 3 3,2 mm Krymptråd Kontaktrör Plastlåda Skiftnyckel Trådelektrod Krymptråd Kontaktrör 24 Your safety our mission

25 Punktsvetsar Reservdelar till flerfunktionspistol CR100, CR300, CR500, CR500 DA Flerfunktionspistol, 2,5 m 120 mm Jordningskabel, 2,0 m 120 mm Flerfunktionspistol CR510, CR530 Flerfunktionspistol, 2,5 m 120 mm 2 luft Jordningskabel, 2,0 m 120 mm 2 luft Jordningskabel 2,0 Jordningsanordning Elektrodhållare Nithållare Kolstavshållare Jordningsknopp Tapphållare diameter 5-6 mm Alla: Hållare för flerfunktionspistol Jordningsanordning Jordningsknopp Elektrodhållare Tapphållare diameter 5-6 mm Nithållare diameter 3-5 mm Kolstavshållare Kolstav diameter 10 mm Kontaktspets för buckeldragare Stanselektrod Klammernitar 3 3,2 mm Klammernitar 3 4,5 mm Tapp, M5 18, grovgängad Tapp, M6 20 (jord) Påsvetsmutter 6 mm Elektrod sticksvets Kontaktspets för buckeldragare Stanselektrod Nitar 3,2 Nitar 4,2 Tapp, M5 18 Elektrod sticksvets Tapp, M6 20 Buckeldragare Handmanövrerad buckeldragarsats Buckeldragare (COL) Dragarhuvudkrok Dragarhuvudspik Tapphållare för spik Tapphållare för bricka Spik 2 mm Bricka till buckeldragare 8 x Dragarhuvudbricka (gammal, Italien) Bricka (gammal, Italien) Bricka (gammal, Frankrike) Glidhammare Draghandtagsfinger Krymptråd Buckeldragare Krymptråd Your safety our mission 25

26 Punktsvetsar Grundsats* Elektrodhållare Elektrod längd Kontaktspets för glidhammare Elektrod längd 50 kupolformad Grundsats* Elektrodhållare Elektrod, längd Elektrod, längd Kontaktspets för dragare Kolstav diameter 10 mm Bulthållare diameter 5 och Nithållare 3 och 5 mm Stanselektrod Elektrod längd 50 kupolformad Bult, M6 20 (jord) Bult, M5 18, grovgängad Klammernitar 3 4,5 mm Klammernitar 3 3,2 mm Knopp för jordanslutning Insexnyckel T 5 mm Plastlåda Kolstav diameter 10 mm Bult, M5 18 Bult, M6 20 Stanselektrod Knopp för jordanslutning Insexnyckel Bulthållare Nithållare Nitar 3,2 4,2 CH 37 Förbrukningsartiklar och tillbehör Vinklat induktorhuvud (std) Rakt induktorhuvud Fältförstärkare vinklad Fältförstärkare rak Kylmedel 3L (koncentrat) Rakt induktorhuvud Vinklat induktorhuvud (std) Skyddsvätska 3 l Fältförstärkare 26 Your safety our mission

27 Reservdelar och tillbehör för CTR12000 Vinklad fräsmaskin Elektrådfräs std Frässtål Objekt Artikelnr Vinklad fräsmaskin för elektrådspetsar inkl. fräs för elektråd- caps med frässtål Elektrådfräs std inkl frässtål Frässtål Punksvetsborrmaskin Punktsvetsborr 8 mm (3) Punksvetsborrmaskin Punktsvetsborr 8 mm (3) Koppling Nippel Luftnippelkit för vinklad fräsmaskin Koppling Nippel Kylvätska 3 L plastdunk L plastdunk L plastdunk Kylenhet Skyddöverdrag Skyddöverdrag Svetsförkläde Svetshandskar Vågtråd (50 st/förpackn.) Svetsförkläde Svetshandskar Vågtråd Support arm med balansblock Elektrådarm böjd, längd 40 mm, luftkyld utan elektrådhållare och elektråder. Elektrådarm rak, längd 80 mm, vattenkyld utan elektrådhållare och elektråder. Elektrådarm rak, längd 350 mm, vattenkyld utan elektrådhållare och elektråder. Elektrådarm rak, längd 500 mm, vattenkyld utan elektrådhållare och elektråder Supportarm med balansblock Elektrådarm Elektrådarm Elektrådarm/ svetsbygel Elektrådarm/ svetsbygel Your safety our mission 27

28 Reservdelar och tillbehör för CTR12000 Multifunktionspistol Objekt Artikelnr Multifunktion pistol för CR600, 2,5 m kabel Jordkabel 2,5 m, flexibel med anslutning Draghammare för CR Hållare Box för förbrukningmaterial Dragkrok Hållare Box med förbrukningartiklar och tillbehör Box med elektroder, förbrukningsmaterial. Innehåll: 1 Dragkrok for slaghammare 1 Specialchuck för triangelformad dragögla 1 Elektrod för svetsning av brickor 1 Elektrod för svetsning av svetsskruvar 1 Elektrod för svetsskruvar M4 + nålar 1 Elektrod för nitsvetsning 1 Elektrod för plåtdrag 1 Punktsvetselektrod 16 mm Ø 1 Cap för elektrod 13 mm 1 Nit 3 3,2 mm, 100 st. 1 Förkopprade brickor ,5 mm, 50 st. 1 Nit 5 8,2 mm, 100 st. 1 Nit 3 4,5 mm, 100 st. 1 Svetsskruvar M4 12, 100 st. 1 Grovsvetsskruv 5 12 mm, VE, 100 st 1 Svetsskruvar M5 18, 100 st. 1 Grovsvetsskruv 5 25 mm, VE, 100 st 1 Grovsvetsskruv 5 18 mm, VE, 100 st 1 Kolelektrod 1 Triangelelektrod, 20 st Chuck special Elektrod för brickor Elektrod för svetsskruvar Elektrod för svetsskruvar Punktsvetselektrod Elektrod cap Bricka Svetsnitar Gängade svetsskruvar Gängade svetsskruvar Triangelelektrod Enskilda delar i tillbehörslådan Spotter: Dragkrok för slaghammare Chuck special för triangelelektrod Elektrod för brickor Elektrod för svetsskruvar Elektrod för svetsskruvar M4 + nålar Elektrod för nitsvetsning Punktsvetselektrod 16 mm Ø Elektrod cap, 13 mm Bricka ,5 mm, 50 st Svetsnitar 3 3,2 mm, 50 st Svetsnitar 3 4,5 mm, 100 st Holding nipple 5 8,2 mm, 100 st Gängade svetsskruvar M4 15 mm, 100 st Gängade svetsskruvar M5 18 mm, 100 st Gängade svetsskruvar 5 18 mm, VE 100 st Gängade svetsskruvar 5 25 mm, VE 100 st Triangelelektrod, 20 st Kolelektrod för krympning Elektrod för sömsvetsning Nyckel storlek Kolelektrod för krympning Elektrod för sömsvetsning Nyckel 28 Your safety our mission

29 Reservdelar och tillbehör för CTR12000 Elektrodarm 40 mm Hållare för Caps Adapter Objekt Artikelnr För vinklad elektrodarm 40 mm Rund elektrod massiv luftkyld, utan borrhål för kylning Hållare för cap, vinklad och vattenkyld inkl. rör för vatten och cap Adapter med kylrör Hållare för Caps Vattenrör Hållare för Caps Specialelektrod Vattenrör Hållare för Caps Hållare för cap 106,5 mm, vattenkyld, inkl. vattenrör och cap Vattenrör längd 120,5 mm för För elektrodarmar 40 mm, 80 mm / 350 mm Electrode cap holder, med rund elektrod, massiv, vattenkyld, inkl. rör för vatten och specialelektrod M8 Specialelektrod M8 för rund elektrod Vattenrör, för För elektrodarmar 80 mm / 350 mm Hållare för cap, rak och vattenkyld inkl. rör för vatten och cap Hållare för cap, 149,5 mm, rak och vattenkyld inkl. rör för vatten och cap Vattenrör längd 163,5 mm för Hållare för Caps Vattenrör Elektrod cap För elektrodarmar 80 mm / 350 mm / 500 mm Elektrod cap standard, 13 mm, R 15 (minsta order 10 st) Elektrod cap BMW, 16 mm (minsta order 10 st) Nyckel för elektrod cap Hållare för cap, vinklad och vattenkyld inkl. rör för vatten och cap Nyckel för Elektrod cap Hållare för cap, 74 mm och vattenkyld inkl. rör för vatten och cap Vattenrör längd 125,5 mm för Hållare för Caps, vinklad Hållare för cap, 111,5 mm, vattenkyld inkl. rör för vatten och cap Vattenrör längd 125,5 mm för Hållare för Caps 74 mm Vattenrör Hållare för cap, 164,5 mm, vattenkyld inkl. rör för vatten och cap Vattenrör längd 178,5 mm för Hållare för Caps 111,5 mm Vattenrör Hållare för Caps 164,5 mm Vattenrör Your safety our mission 29

30 Reservdelar och tillbehör för CTR12000 Hållare för Caps vinklad Objekt Artikelnr Hållare för elektrod cap, vinklad, vattenkyld, inkl. vattenrör och cap Vinkelkoppling Vattenslang Vattenslang För elektrodarmar 40 mm Slang med snabbkoppling, slangkoppling och 2 klämmor för svetsarm För elektrodarmar 500 mm Vattenslang 0,13 m med snabbkoppling med två klämmor (10,5 mm) Vattenslang 0,13 m med slangkoppling Vinkelkoppling Hållare för slang För elektrodarmar 500 mm Vattenslang 1,19 m med snabbkoppling med en klämma (13,8 mm) Vattenslang 1,19 m med slangkoppling och en klämma (13,8 mm) Snabbkoppling För elektrodarmar 350 mm, 500 mm Hållare för slang Slangkoppling För elektrodarmar 40 mm, 80 mm, 350 mm, 500 mm Snabbkoppling Klämma Slangkoppling Klämma 10,5 mm Kopparpasta Klämma 13,8 mm Kopparpasta Gummiring Handtag Gummiringar Gummiring 14-2, inre Gummiring 12-2, yttre Handtag Handtag, inkl. skruv Handtag Handtag, inkl. skruv 8 60 DIN Komplett sats spotter/bulfixare Svetspistol Svetsdata dokumentation Adapter för Airpuller Handtag lång, inkl. skruv 8 80 DIN Komplett sats spotter/bulfixare Består av: svetspistol med draghammare, kabel med kontakt, jordkabel 2500 mm och tillbehörsbox Spotter/bulfix Består av: svetspistol med draghammare, kabel med kontakt, jordkabel 2500 mm Adapter för Airpuller Svetsdata dokumentation WinSpot-QS Your safety our mission

31 Applikationer för olika byglar SVETSSYSTEM 330-bygel 600-bygel 80-bygel Skärmkantssats Applikationer för skärmkantssats Your safety our mission 31
