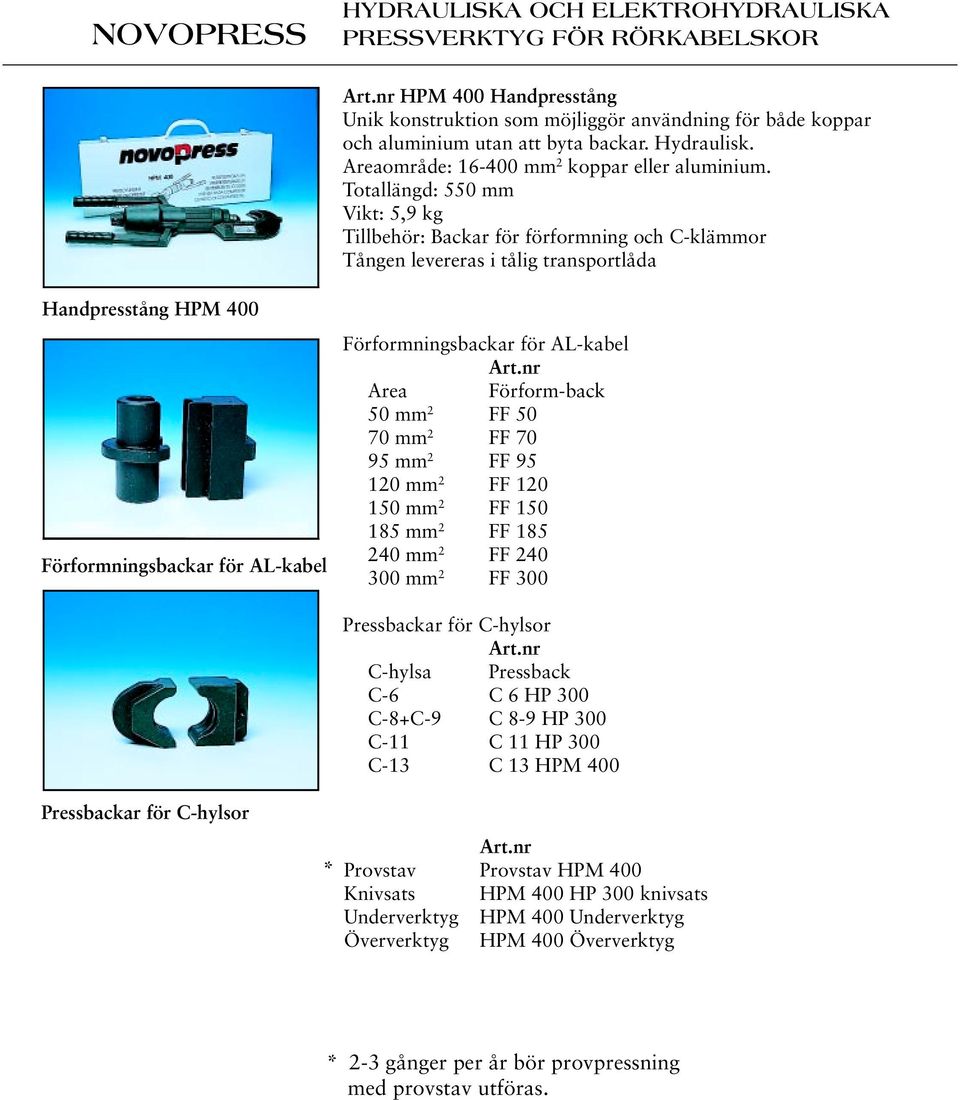

1 NOVOPRESS HYDRAULISKA OCH ELEKTROHYDRAULISKA PRESSVERKTYG FÖR RÖRKABELSKOR HPM 400 Handpresstång Unik konstruktion som möjliggör användning för både koppar och aluminium utan att byta backar. Hydraulisk. Areaområde: mm 2 koppar eller aluminium. Totallängd: 550 mm Vikt: 5,9 kg Tillbehör: Backar för förformning och C-klämmor Tången levereras i tålig transportlåda Handpresstång HPM 400 Förformningsbackar för AL-kabel Förformningsbackar för AL-kabel Area Förform-back 50 mm 2 FF mm 2 FF mm 2 FF mm 2 FF mm 2 FF mm 2 FF mm 2 FF mm 2 FF 300 Pressbackar för C-hylsor * Pressbackar för C-hylsor C-hylsa Pressback C-6 C 6 HP 300 C-8+C-9 C 8-9 HP 300 C-11 C 11 HP 300 C-13 C 13 HPM 400 Provstav Provstav HPM 400 Knivsats HPM 400 HP 300 knivsats Underverktyg HPM 400 Underverktyg Öververktyg HPM 400 Öververktyg * 2-3 gånger per år bör provpressning med provstav utföras.

Totallängd: 550 mm Vikt: 5,9 kg Tillbehör: Backar för förformning och C-klämmor Tången levereras i tålig transportlåda Handpresstång HPM 400 Förformningsbackar för AL-kabel Förformningsbackar för

2 Grundutrustning NOVOPRESS pressutrustning Grundutrustning med elmotor HA 1 ES. En kombinerad back- och säkerhets ventil förhindrar överbelastning av pump och verktyg. Omedelbart efter att motorn frånkopplats, sker återgång av kolven på verktyget Som apparat enligt skyddsutförande 1 uppfyller den VDE-föreskriften 0740 och är märkt med SEV-tecknet. Standard utrustningen omfattar fotkontakt och skyddsbygel. Alla verktyg ansluts med hjälp av en snabbkoppling. Kan specialbeställas med utförande för 12V eller 24V. HA 1 ES Grundutrustning HA 1 ES Teknisk data Drivning Driftart Skyddsutförande Radioavstörning Anslutningskabel Hydraulslang Max.tryck Kapacitet Max varvtal Höjd Bredd Vikt inkl. 3,5 lit olja Elmotor, 220V, 780W, 4A 25% 100 sek P44 VDE 0875 G 5 m 2,5 m 150 bar 0,45 lit, vid 1000 r/m r/m 470 mm 270 mm 15 kg Samtliga NOVOPRESSUTRUSTNINGAR är CE godkänd där så erfodras. HA 2 Samma som ovan med dubbla pumpar. HA 2 Grundutrustning med fotpump HA 1 FS Teknisk data Drivning via fotpedal Höjd 470 mm Bredd 270 mm Längd 450 mm Vikt 14,5 kg Oljefyllning 3,2 lit I övrigt lika grundutrustning HA 1-ES HA 1 FS HA 1 BS Bensindriven hydraulisk pump för arbete ute i fält. Passar samtliga Novopressutrustningar. HA 1 BS

Standard utrustningen omfattar fotkontakt och skyddsbygel. Alla verktyg ansluts med hjälp av en snabbkoppling. Kan specialbeställas med utförande för 12V eller 24V.

3 PRESSUTRUSTNING Det av Novopress utvecklade och patenterade systemet möjliggör pressning av olika ledningsareor utan verktygsbyte i valfri ordningsföljd, Varje kabelskofabrikat och varje ledare (massivt eller högflexibelt utförande) pressas med standard verktyget. Verktygsbyten pga olika ledningsareor bortfaller. Detta innebär lägre investeringskostnader, snabbare montering, ingen förväxlingsrisk vid val av verktyg. HP 95 För kabelskor och skarvhylsor av koppar, massiva ledare till högflexibla ledare mm 2. Backlös. HP 95 Teknisk data Vikt 3 kg Diameter 65 mm Längd 350 mm Anslutning kan ske till samtliga grundutrustningar utom HA 2. Provstav Provstav HP-95 * HP 300 För kabelskor och skarvhylsor av. koppar mm 2 Al mm 2 Kopparback ingår Backar tillbehör se sid 64 Tekniska data Vikt 4,5 kg Diameter 80 mm Längd 430 mm Anslutning kan ske till samtliga grundutrustningar utom HA 2. Provstav Provstav HP 300 * HP 300 Knivsats För kapning av koppar eller aluminiumledare upp till 30 mm diameter, används i utbyte mot över-resp. underverktygen hos HP 300. HPM 400, HP 300 knivs Knivsats Transportlåda Transportlåda

Detta innebär lägre investeringskostnader, snabbare montering, ingen förväxlingsrisk vid val av verktyg.

4 NOVOPRESS HP 450 Användninsområde: -Cu/Al mm 2 (1 back) -Cu mm 2 (1 back) -Al mm 2 (1 back) -Förformning m 2 -Pressning av C-klämmor mm 2 Provstav Provstav HP 450 * Tekniska data Vikt 8,9 kg Diameter 100 mm Längd 500 mm Kraft kp (150 kn) Max diam hos hylsa 42,5 mm Anslutning kan ske till samtliga grundutrustningar utom HA2 HP 450 HP 630 För kabelskor och skarvhylsor av koppar eller aluminium, massiva ledare till högflexibla kablar inom området mm 2 utan verktygsbyte. Över hela area området åstadkommes en sexkantsförpressning. Genom en handmanövrerad spindel får man a) automatiskt rätt inpressningsdjup b) kabelskon/skarvhylsan inspänd i rätt läge i presscylindern. Huvudet öppnas genom att en verktygshalva tas bort (tex vid pressning på ändlös kabel) HP 630 Tekniska data Vikt 12,8 kg Diameter max.150 mm Längd 370 mm Kraft kp (200 kn) Max.diam hos hylsa 52 mm Anslutning kan ske till samtligs grundutrustningar utom HA 2. * 2-3 gånger per år bör provpressning med provstav utföras.

skarvhylsor av koppar eller aluminium, massiva ledare till högflexibla kablar inom området 240-630 mm 2 utan verktygsbyte. Över hela area området åstadkommes en sexkantsförpressning.

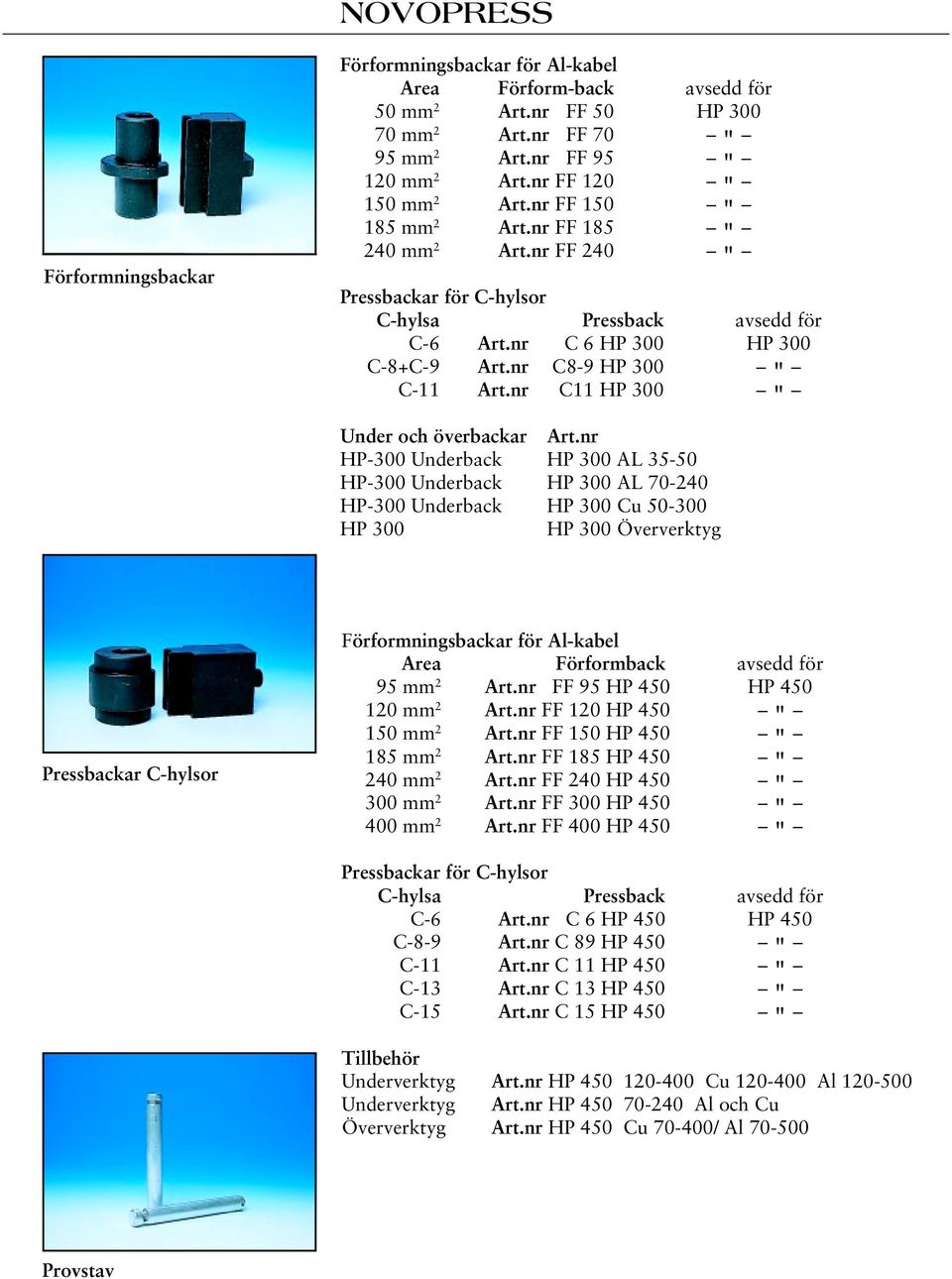

5 NOVOPRESS Förformningsbackar Förformningsbackar för Al-kabel Area Förform-back avsedd för 50 mm 2 FF 50 HP mm 2 FF 70 " 95 mm 2 FF 95 " 120 mm 2 FF 120 " 150 mm 2 FF 150 " 185 mm 2 FF 185 " 240 mm 2 FF 240 " Pressbackar för C-hylsor C-hylsa Pressback avsedd för C-6 C 6 HP 300 HP 300 C-8+C-9 C8-9 HP 300 C-11 C11 HP 300 " " Under och överbackar HP-300 Underback HP 300 AL HP-300 Underback HP 300 AL HP-300 Underback HP 300 Cu HP 300 HP 300 Öververktyg Pressbackar C-hylsor Förformningsbackar för Al-kabel Area Förformback avsedd för 95 mm 2 FF 95 HP 450 HP mm 2 FF 120 HP 450 " 150 mm 2 FF 150 HP 450 " 185 mm 2 FF 185 HP 450 " 240 mm 2 FF 240 HP 450 " 300 mm 2 FF 300 HP 450 " 400 mm 2 FF 400 HP 450 " Pressbackar för C-hylsor C-hylsa Pressback avsedd för C-6 C 6 HP 450 HP 450 C-8-9 C 89 HP 450 " C-11 C 11 HP 450 " C-13 C 13 HP 450 " C-15 C 15 HP 450 " Tillbehör Underverktyg HP Cu Al Underverktyg HP Al och Cu Öververktyg HP 450 Cu / Al Provstav

Underback HP 300 AL 70-240 HP-300 Underback HP 300 Cu 50-300 HP 300 HP 300 Öververktyg Pressbackar C-hylsor Förformningsbackar för Al-kabel Area Förformback avsedd för 95 mm 2 FF 95 HP 450 HP 450 120

6 HYDRAULISKA OCH ELEKTROHYDRAULISKA PRESSVERKTYG FÖR RÖRKABELSKOR Solhyflex "plus" Hydraulisk fotpump med snabbmatningssystem. Lättpumpad och behändig att använda. Försedd med spärrfunktion vilket säkerställer ett perfekt pressresultat. Levereras med en 3 m lång hydraulslang. Vikt: 11 kg Transportlåda för fotpump Solhyflex "plus" GEH 700/0,4 Kompakt elhydraulisk pump som drivs av en enfas elmotor 220V 50Hz 550W 2720 rpm Manövreras med en fjärrkontroll försedd med 3 m kabel. Manöverspänning 24V. Levereras med en 3 m lång hydraulslang. Försedd med säkerhetsventil som avbryter pressförloppet när rätt presstryck har uppnåtts. Vikt: 18 kg GEH 700/0, V13U Presshuvud för Al förbindningar med ledararea 16 mm 2-240mm 2 Lättarbetat och smidigt presshuvud som passar till såväl fotpump som elhydraulsk pump. Matriser, backar, dorn se sid. 66 samt nedan Vikt: 2,7 kg Hållare/handtag för att fästa fjärrkontrollen till elpumpen på presshuvudet V 13 U. Ett mycket praktiskt tillbehör som underlättar och förenklar arbetet V13U Pressbackar för 6-kant för koppar Artiklar Area Mått A B C D E V 13 U NB 8 10 mm 2 3,0 4,2 8,0 2,0 1,0 V 13 U NB 9 16 mm 2 3,5 4,6 9,0 2,0 1,0 V 13 U NB mm 2 4,2 5,6 11,0 3,0 1,0 V 13 U NB mm 2 4,9 6,8 13,0 3,5 2,0 V 13 U NB 14,5 50 mm 2 5,5 7,6 13,0 3,5 2,0 V 13 U NB mm 2 6,5 8,5 13,0 3,5 2,5 V 13 U NB mm 2 8,0 9,2 15,0 4,5 2,5 V 13 U NB mm 2 7,9 11,5 20,0 4,5 2,5 V 13 U NB mm 2 9,8 11,4 20,0 6,0 3,0 V 13 U NB mm 2 10,0 13,4 20,0 6,0 3,0 V 13 U NB mm 2 11,4 14,0 20,0 6,0 3,0 V 13 U NB mm 2 12,0 16,2 20,0 6,0 3,0 V 13 U NB mm 2 13,4 18,2 20,0 6,0 3,0 28,5 A B 60 28,5 Ø D C E

Vikt: 11 kg 018170 Transportlåda för fotpump 028010 Solhyflex "plus" 001560 GEH 700/0,4 Kompakt elhydraulisk pump som drivs av en enfas elmotor 220V 50Hz 550W 2720 rpm Manövreras med en fjärrkontroll

7 Förformningsbackar HYDRAULISKA OCH ELEKTROHYDRAULISKA PRESSVERKTYG FÖR RÖRKABELSKOR Pressystem simel för aluminiumförbindningar Kombinationsmatriser för presshuvud V 13 U Area 18 MTES aluminium 18 MTES aluminium 18 MTES aluminium Kombinationsmatriser Dorn 18 PE 35 för mm 2 Förbindningar aluminium 18 PE 95 för mm 2 Förbindningar aluminium 18 PE 150 för mm 2 Förbindningar aluminium 18 PE 240 för mm 2 Förbindningar aluminium Dorn Matriser 18 ME 35 för mm 2 Förbindningar aluminium 18 ME 95 för mm 2 Förbindningar aluminium 18 ME 150 för mm 2 Förbindningar aluminium 18 ME 240 för mm 2 Förbindningar aluminium Matriser 1 S 150 Matrishållare för matriser 18 ME 35, 18ME 95 och 18 ME S 240 Matrishållare för matris 18 ME S 150, 1 S 240 Matrishållare Förformningsbackar 18 R 70 för 70 mm 2 Kabel aluminium 18 R 95 för 95 mm 2 Kabel aluminium 18 R 120 för 120 mm 2 Kabel aluminium 18 R 150 för 150 mm 2 Kabel aluminium 18 R 185 för 185 mm 2 Kabel aluminium 18 R 240 för 240 mm 2 Kabel aluminium

18 PE 150 för 120-150 mm 2 Förbindningar aluminium 18 PE 240 för 185-240 mm 2 Förbindningar aluminium Dorn Matriser 18 ME 35 för 16-25-35 mm 2 Förbindningar aluminium 18 ME 95 för 50-70-95 mm 2

8 NOVOPRESS-system för bearbetning av strömskenor och monteringsskenor för håltagning i plåt BGD 3 Digitalstyrt bockbord med minne SLB 120 Tre i ett verktyg - bockning - håltagning - kapning BEGÄR SPECIALPROSPEKT HSTL 880 Håltagningsbord digitalstyrt

bockbord med minne SLB 120 Tre i ett verktyg - bockning -
