Förbindningsmateriel 4

Storlek: px
Starta visningen från sidan:

Download "Förbindningsmateriel 4"

Transkript

1 Förbindningsmateriel 4 Kontaktpressning, Elpress 2 Pressverktyg, Elpress 3 Förbindningselement, Elpress 15 Kontaktpressning, Pfisterer 25 Pressverktyg, Pfisterer 26 Förbindningselement, Pfisterer 29 Pressverktyg, Sicamex 35 Förbindningselement, ABB Kabeldon 37 Förbindningselement, Tyco Electronics 38 Förbindningselement, Ensto 39 1

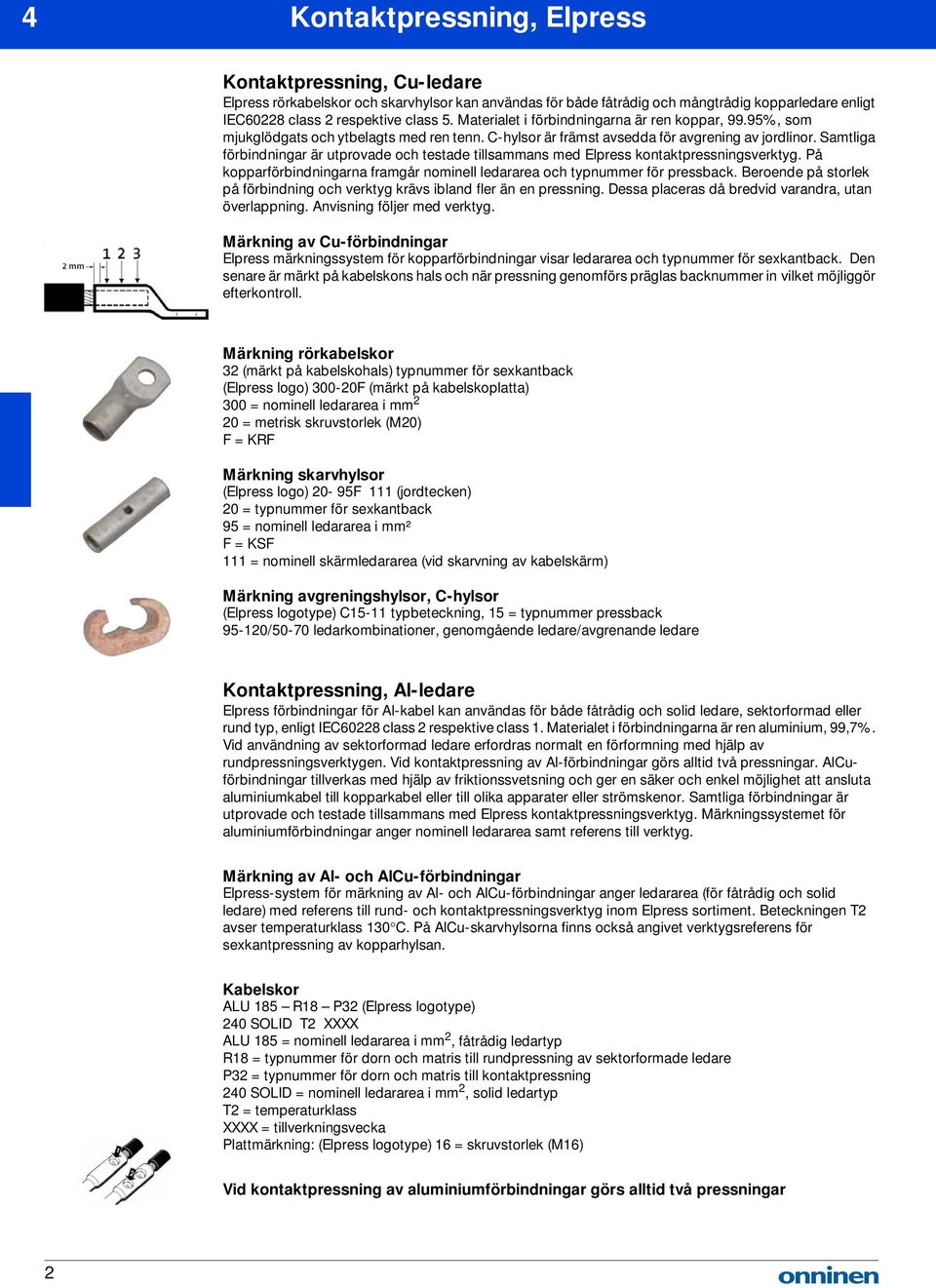

2 4 Kontaktpressning, Elpress Kontaktpressning, Culedare Elpress rörkabelskor och skarvhylsor kan användas för både fåtrådig och mångtrådig kopparledare enligt IEC60228 class 2 respektive class 5. Materialet i förbindningarna är ren koppar, 99.95%, som mjukglödgats och ytbelagts med ren tenn. Chylsor är främst avsedda för avgrening av jordlinor. Samtliga förbindningar är utprovade och testade tillsaans med Elpress kontaktpressningsverktyg. På kopparförbindningarna framgår nominell ledararea och typnuer för pressback. Beroende på storlek på förbindning och verktyg krävs ibland fler än en pressning. Dessa placeras då bredvid varandra, utan överlappning. Anvisning följer med verktyg. Märkning av Cuförbindningar Elpress märkningssystem för kopparförbindningar visar ledararea och typnuer för sexkantback. Den senare är märkt på kabelskons hals och när pressning genomförs präglas backnuer in vilket möjliggör efterkontroll. Märkning rörkabelskor 32 (märkt på kabelskohals) typnuer för sexkantback (Elpress logo) 30020F (märkt på kabelskoplatta) 300 = nominell ledararea i 2 20 = metrisk skruvstorlek (M20) F = KRF Märkning skarvhylsor (Elpress logo) 20 95F 111 (jordtecken) 20 = typnuer för sexkantback 95 = nominell ledararea i ² F = KSF 111 = nominell skärmledararea (vid skarvning av kabelskärm) Märkning avgreningshylsor, Chylsor (Elpress logotype) C1511 typbeteckning, 15 = typnuer pressback 95120/5070 ledarkombinationer, genomgående ledare/avgrenande ledare Kontaktpressning, Alledare Elpress förbindningar för Alkabel kan användas för både fåtrådig och solid ledare, sektorformad eller rund typ, enligt IEC60228 class 2 respektive class 1. Materialet i förbindningarna är ren aluminium, 99,7%. Vid användning av sektorformad ledare erfordras normalt en förformning med hjälp av rundpressningsverktygen. Vid kontaktpressning av Alförbindningar görs alltid två pressningar. AlCuförbindningar tillverkas med hjälp av friktionssvetsning och ger en säker och enkel möjlighet att ansluta aluminiumkabel till kopparkabel eller till olika apparater eller strömskenor. Samtliga förbindningar är utprovade och testade tillsaans med Elpress kontaktpressningsverktyg. Märkningssystemet för aluminiumförbindningar anger nominell ledararea samt referens till verktyg. Märkning av Al och AlCuförbindningar Elpresssystem för märkning av Al och AlCuförbindningar anger ledararea (för fåtrådig och solid ledare) med referens till rund och kontaktpressningsverktyg inom Elpress sortiment. Beteckningen T2 avser temperaturklass 130 C. På AlCuskarvhylsorna finns också angivet verktygsreferens för sexkantpressning av kopparhylsan. Kabelskor ALU 185 R18 P32 (Elpress logotype) 240 SOLID T2 XXXX ALU 185 = nominell ledararea i 2, fåtrådig ledartyp R18 = typnuer för dorn och matris till rundpressning av sektorformade ledare P32 = typnuer för dorn och matris till kontaktpressning 240 SOLID = nominell ledararea i 2, solid ledartyp T2 = temperaturklass XXXX = tillverkningsvecka Plattmärkning: (Elpress logotype) 16 = skruvstorlek (M16) Vid kontaktpressning av aluminiumförbindningar görs alltid två pressningar 2

3 Pressverktyg, Elpress 4 Presstänger Servicetång Presstång för kontaktpressning av isolerade och oisolerade kabelskor. För bil, båt och hobbyarbete. Tången kontaktpressar kabelskor, skalar 6 2, klipper 6 2 och klipper skruv M2,5M5. Beställn. nr Typ För area 2 Längd E T50 0,56 isol. kabelskor 1,56 oisol. kabelskor 225 0,20 E T51 0,56 isol. kabelskor 0,52,5 oisol. kabelskor 225 0,20 E T52 0,56 oisol. kabelskor 225 0,20 Presstänger för oisolerade förbindningar Presstång för nabb respektive Wpressning av oisolerade förbindningar. Inbyggd spärr garanterar att pressningen fullföljs. Beställn. nr Typ För area 2 Längd E DKB0325 0,252, ,35 E GWB ,64 Presstänger för isolerade förbindningar Presstång för syetrisk pressning av isolerade förbindningar. Två respektive tre presspår med färgmarkering för respektive areaområde finns på repektive tång. Inbyggd spärr garanterar att pressningen fullföljs. Beställn. nr Typ För area 2 Längd E DSA0725 0,501,5/röd 2,5/blå 192 0,35 E GSA0760 0,501,5/röd 46/gul 220 0,66 Presstång med utbytbara backar Mobile handtång som finns i 3 basutföranden: Elpress Mobile, endast tången. Mobile Installation, med två utbytbara backar, OAA0525 för kontaktpressning av isolerade förbindningar 0,52,5 2 och OEB0210 för kontaktpressning av ändhylsor 0, Mobile DataCom, med två utbytbara backar, OMP45 för kontaktpressning av modularplugg, RJ45 kontakter och OCC1113, för kontaktpressning av koaxialkontakter RG58, 59, 62, 71. Kompletterande backar finns att köpa, vilket ger dig möjlighet att använda alla applikationer i en och saa verktygsram. Beställn. nr Typ Längd E Mobile Installation 234 0,69 E Mobile DataCom 234 0,66 E Elpress Mobile 234 0,55 3

4 4 Pressverktyg, Elpress Tillbehör Komplettera ditt Mobilekit med nedanstående utbytbara backar. Backarna byts snabbt och enkelt med ett handgrepp. Pressbackarna hålls alltid ihop parvis och förvaras i anpassad hållare. Mobile Box, praktisk låda för förvaring av tång och backar. Beställn. nr Typ Anv. område E OAA0160 Asyetrisk pressning av isolerade förbindningar 0,10,4 och ,06 E OAA0525 Asyetrisk pressning av isolerade förbindningar 0,52,5 2. 0,06 E OWB4099 Wpressning av oisolerade förbindningar ,06 E OKB0725 Dornpressning av oisolerade förbindningar 0,752,5 2. 0,07 E OKB0560 Dornpressning av oisolerade förbindningar 0, ,07 E OEB0210 Pressning av ändhylsor 0, ,07 E OEB1625 Pressning av ändhylsor ,09 E OEB3550 Pressning av ändhylsor ,09 E ORB0110 Rullpressning av oisolerade förbindningar 0,11,0 2. 0,01 E ORB0560 Rullpressning av oisolerade förbindningar 0, ,01 E OMP45 Pressning av modularplug RJ45. 0,04 E OMP11 Pressning av modularplug RJ11. 0,05 E OCC0908 Pressning av koaxialkontakter, typ BNC, TNC, RG 174, ,09 E OCC1113 Pressning av koaxialkontakter, typ BNC, TNC, RG 58, 59, 62, 71. 0,08 E OCC4755 Pressning av koaxialkontakter, typ CATV, RG 6, 59. 0,08 E OPB0140 Pressning av global power connectors, GPCdon. 0,06 E OFO5432 Pressning av fiberoptiska kontakter. 0,09 E OPB6099 Pressning av global power connectors, GPCdon. 0,06 E OSW0360 Pressning av skarvhylsor med värmekrympisolering. 0,07 E OAA0525 Assymetrisk pressning av isolerade förbindningar 0,52,5 2. 0,06 E Mobile Box Låda med urtag för verktyg samt 56 tillhörande backar. 0,32 Pressverktyg för Cu och Alförbindningar Presstång Certifierad presstång för kontaktpressning av Cuförbindningar typ Cut, KR/KS. Inbyggd spärr garanterar att pressningen fullföljs. ES2258 ersätter T2258. Beställn. nr Typ För area 2 Längd E ES2258 KR/KS 416, CUT ,7 Presstång Certifierad presstång för kontaktpressning av Cuförbindningar typ KRF/KSF. Inbyggd spärr garanterar att pressningen fullföljs. Beställn. nr Typ För area 2 Längd E EL2258 KRF/KSF ,7 Presstång Presstång för kontaktpressning av Cuförbindningar typ KSE. Tången har kuggutväxling och integrerade backar i verktyget. Fjäderbelastade backar håller hylsan på plats innan pressningen påbörjas. Pressmekanismen har snabbfraatning och spärrfunktion. Beställn. nr Typ För area Längd 2 E T ,0 4

5 Pressverktyg, Elpress 4 Presstång Mekanisk handtång för kontaktpressning av Cuförbindningar typ KRF/KSF. Inbyggd spärr garanterar att pressningen fullföljs. Beställn. nr Typ För area 2 Längd E T3165A ,4 Presstång Presstång för kontaktpressning av Cuförbindningar och Chylsor , samt Alförbindningar Presskraft cirka 50 kn. Inbyggd spärr garanterar att pressningen fullföljs. Pressbackar beställs separat. Beställn. nr Typ För area 2 Längd E T Cu 1635 Al (solid) 440 1,9 Sexkantsbackar Backtabell för T2600, V600, V611 och PVL611. Beställn. nr Typ För kabelskor KRF + skarvhylsor KSF 2 För Linskarvar LFS 2 Antal pressningar E TB ) ) 1 resp. 2 0,15 E TB resp. 2 0,15 E TB ,15 E TB1114, ,15 E KB22 2) ,15 E KB25 2) ,15 E TBNP x5/2x10* 0,10 * Vid pressning av LFS99 krävs 2x10 pressningar 1) För skarvhylsa KSX10 2 och kabelsko KRX10 2 2) KBbackar endast för V600, V611 och PVL611 Pressverktyg Laddningsbar batteridriven presspistol för Cu skarvhylsor och kabelskor max Klarar cirka 150 pressningar per laddning. Batteri NiMh 9,6 V 2,0 Ah. Laddtid 40 minuter. Pressbackar beställs separat. Beställn. nr Benämning Längd Bredd E Elpress Mini PV ,6 Höjd Backar Beställn. nr Benämning Avsedd Antal för pressningar E MB8 KR/KS ,10 E MB9 KRF/KSF ,10 E MB11 KRF/KSF ,09 E MB13 KRF/KSF ,09 E MB14,5 KRF/KSF ,09 E MB17 KRF/KSF ,08 E MB4016 CUT 616 2, KR/KS ,08 E MBC4 Cuavgreningar 106/ ,11 E ME0616 System ,09 5

6 4 Pressverktyg, Elpress Presstång Hydraulisk handtång för kontaktpressning av oisolerade kabelskor och skarvhylsor. Presskraft cirka 60 kn. Inbyggd spärr garanterar att pressningen fullföljs. Beställn. nr Typ För area 2 Längd E V Cu, 1625 Al (fåtr.), 1635 Al (solid) 425 2,5 Hydrauliskt presshuvud Presshuvudet passar till fotpump P4000, eller nät och batteridriven pump PS700. Presskraft 55 kn. Huvudet levereras i en robust tygväska med plats för 10 pressbackar. Beställn. nr Typ För area 2 Längd E V Cu, 1625 Al (fåtr.), 1635 Al (solid) 189 2,1 Presspistol Batteridriven presspistol avsedd för kontaktpressning av Culedare max Levereras med batteriladdare och förvaringsväska. Batterityp LiIon Makita, 1,3 Ah, 18V. Lysdiodindikering för laddningsstatus. Antal pressningar per laddning normalt >100 beroende på storlek och temperatur. Presstid 36 sek. bereonde på storlek. Koentar Beställn. nr Typ För area 2 E PVL Cu, 1625 Al inkl. 1 st. batteri 4,5 E PVL611DB Cu, 1625 Al inkl. 2 st. batteri Tillbehör Beställn. nr Benämning E Batteri PVBPLiIon Makita 0,49 E Batteriladdare PVBCLiIon 1,27 Pressbackar Cbackar Backtabell för T2600, V600, V611 och PVL611. Beställn. nr Typ För Chylsor typ Antal pressningar E TBC5C6 C56 1 0,15 E TBC4*C89 C489 1 resp. 2 0,15 * Backläge märkt A används för 6 till 6 2. Dorn och Matris För Alförbindningar, dornpressning, använd pressverktyg T2600, V600, V611 el. PVL611. Två pressningar erfordras. Beställn. nr Typ Beskrivning Fåtråd 2 Solid 2 E TV2620 Matrishållare ,08 E TP13M Matris ,07 E TP13D Dorn* ,07 * Två pressningar erfordras 6

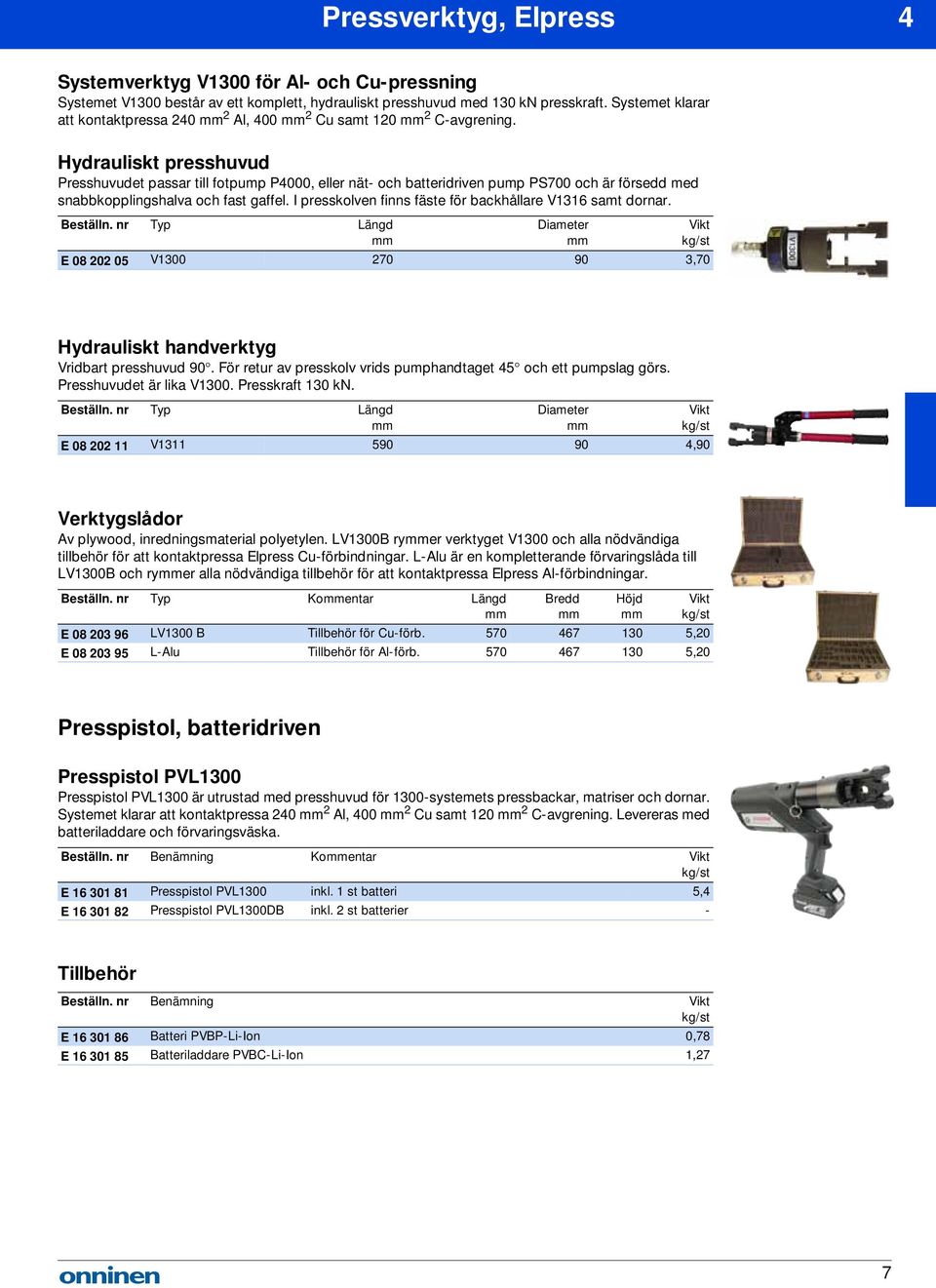

7 Pressverktyg, Elpress 4 Systemverktyg V1300 för Al och Cupressning Systemet V1300 består av ett komplett, hydrauliskt presshuvud med 130 kn presskraft. Systemet klarar att kontaktpressa Al, Cu samt Cavgrening. Hydrauliskt presshuvud Presshuvudet passar till fotpump P4000, eller nät och batteridriven pump PS700 och är försedd med snabbkopplingshalva och fast gaffel. I presskolven finns fäste för backhållare V1316 samt dornar. Beställn. nr Typ Längd Diameter E V ,70 Hydrauliskt handverktyg Vridbart presshuvud 90. För retur av presskolv vrids pumphandtaget 45 och ett pumpslag görs. Presshuvudet är lika V1300. Presskraft 130 kn. Beställn. nr Typ Längd Diameter E V ,90 Verktygslådor Av plywood, inredningsmaterial polyetylen. LV1300B ryer verktyget V1300 och alla nödvändiga tillbehör för att kontaktpressa Elpress Cuförbindningar. LAlu är en kompletterande förvaringslåda till LV1300B och ryer alla nödvändiga tillbehör för att kontaktpressa Elpress Alförbindningar. Beställn. nr Typ Koentar Längd Bredd Höjd E LV1300 B Tillbehör för Cuförb ,20 E LAlu Tillbehör för Alförb ,20 Presspistol, batteridriven Presspistol PVL1300 Presspistol PVL1300 är utrustad med presshuvud för 1300systemets pressbackar, matriser och dornar. Systemet klarar att kontaktpressa Al, Cu samt Cavgrening. Levereras med batteriladdare och förvaringsväska. Beställn. nr Benämning Koentar E Presspistol PVL1300 inkl. 1 st batteri 5,4 E Presspistol PVL1300DB inkl. 2 st batterier Tillbehör Beställn. nr Benämning E Batteri PVBPLiIon 0,78 E Batteriladdare PVBCLiIon 1,27 7

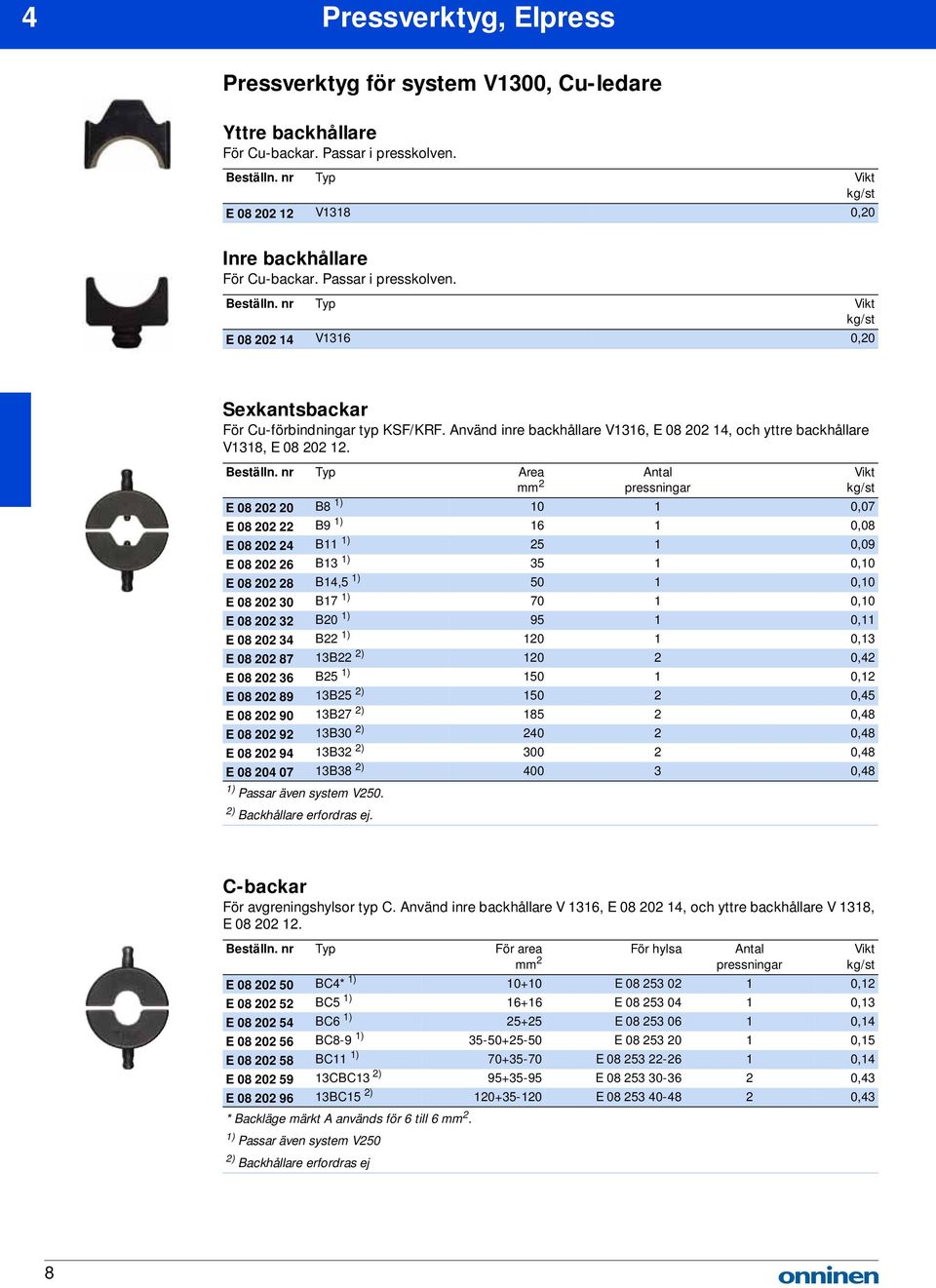

8 4 Pressverktyg, Elpress Pressverktyg för system V1300, Culedare Yttre backhållare För Cubackar. Passar i presskolven. Beställn. nr Typ E V1318 0,20 Inre backhållare För Cubackar. Passar i presskolven. Beställn. nr Typ E V1316 0,20 Sexkantsbackar För Cuförbindningar typ KSF/KRF. Använd inre backhållare V1316, E , och yttre backhållare V1318, E Antal pressningar E B8 1) ,07 E B9 1) ,08 E B11 1) ,09 E B13 1) ,10 E B14,5 1) ,10 E B17 1) ,10 E B20 1) ,11 E B22 1) ,13 E B22 2) ,42 E B25 1) ,12 E B25 2) ,45 E B27 2) ,48 E B30 2) ,48 E B32 2) ,48 E B38 2) ,48 1) Passar även system V250. 2) Backhållare erfordras ej. Cbackar För avgreningshylsor typ C. Använd inre backhållare V 1316, E , och yttre backhållare V 1318, E Beställn. nr Typ För area 2 För hylsa Antal pressningar E BC4* 1) E ,12 E BC5 1) E ,13 E BC6 1) E ,14 E BC89 1) E ,15 E BC11 1) E ,14 E CBC13 2) E ,43 E BC15 2) E ,43 * Backläge märkt A används för 6 till ) Passar även system V250 2) Backhållare erfordras ej 8

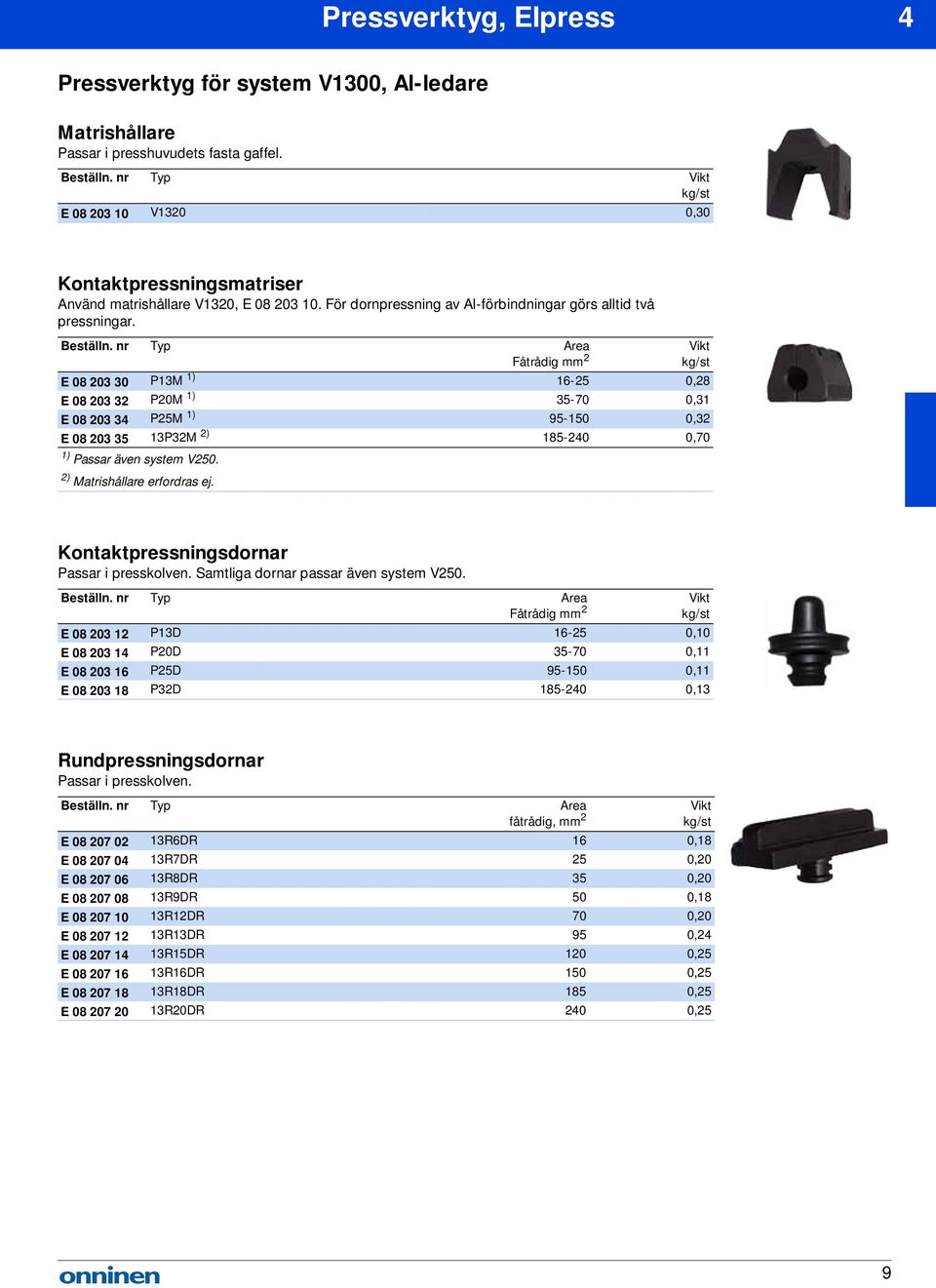

9 Pressverktyg, Elpress 4 Pressverktyg för system V1300, Alledare Matrishållare Passar i presshuvudets fasta gaffel. Beställn. nr Typ E V1320 0,30 Kontaktpressningsmatriser Använd matrishållare V1320, E För dornpressning av Alförbindningar görs alltid två pressningar. Fåtrådig 2 E P13M 1) ,28 E P20M 1) ,31 E P25M 1) ,32 E P32M 2) ,70 1) Passar även system V250. 2) Matrishållare erfordras ej. Kontaktpressningsdornar Passar i presskolven. Samtliga dornar passar även system V250. Fåtrådig 2 E P13D ,10 E P20D ,11 E P25D ,11 E P32D ,13 Rundpressningsdornar Passar i presskolven. fåtrådig, 2 E R6DR 16 0,18 E R7DR 25 0,20 E R8DR 35 0,20 E R9DR 50 0,18 E R12DR 70 0,20 E R13DR 95 0,24 E R15DR 120 0,25 E R16DR 150 0,25 E R18DR 185 0,25 E R20DR 240 0,25 9

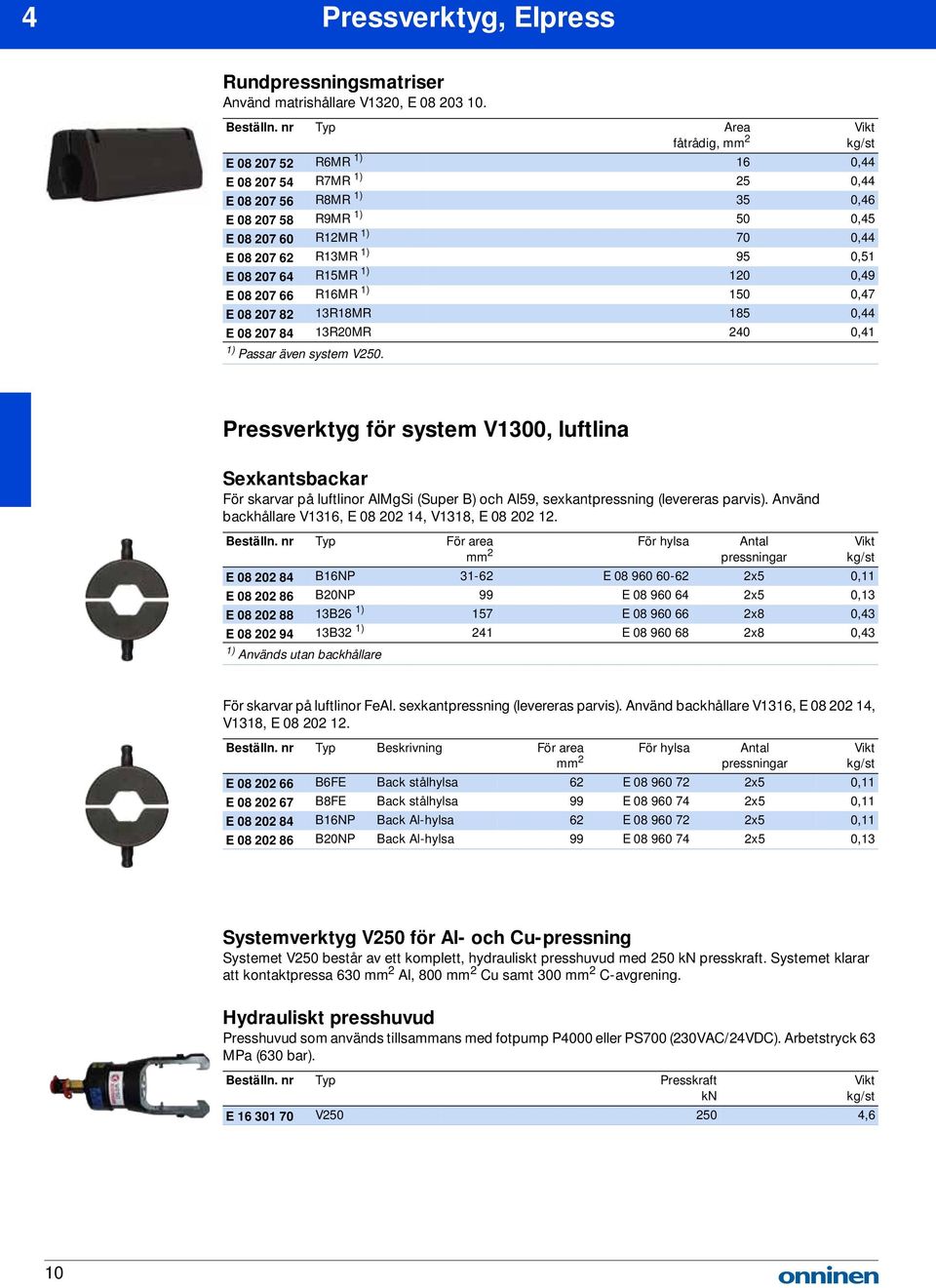

10 4 Pressverktyg, Elpress Rundpressningsmatriser Använd matrishållare V1320, E fåtrådig, 2 E R6MR 1) 16 0,44 E R7MR 1) 25 0,44 E R8MR 1) 35 0,46 E R9MR 1) 50 0,45 E R12MR 1) 70 0,44 E R13MR 1) 95 0,51 E R15MR 1) 120 0,49 E R16MR 1) 150 0,47 E R18MR 185 0,44 E R20MR 240 0,41 1) Passar även system V250. Pressverktyg för system V1300, luftlina Sexkantsbackar För skarvar på luftlinor AlMgSi (Super B) och Al59, sexkantpressning (levereras parvis). Använd backhållare V1316, E , V1318, E Beställn. nr Typ För area 2 För hylsa Antal pressningar E B16NP 3162 E x5 0,11 E B20NP 99 E x5 0,13 E B26 1) 157 E x8 0,43 E B32 1) 241 E x8 0,43 1) Används utan backhållare För skarvar på luftlinor FeAl. sexkantpressning (levereras parvis). Använd backhållare V1316, E , V1318, E Beställn. nr Typ Beskrivning För area 2 För hylsa Antal pressningar E B6FE Back stålhylsa 62 E x5 0,11 E B8FE Back stålhylsa 99 E x5 0,11 E B16NP Back Alhylsa 62 E x5 0,11 E B20NP Back Alhylsa 99 E x5 0,13 Systemverktyg V250 för Al och Cupressning Systemet V250 består av ett komplett, hydrauliskt presshuvud med 250 kn presskraft. Systemet klarar att kontaktpressa Al, Cu samt Cavgrening. Hydrauliskt presshuvud Presshuvud som används tillsaans med fotpump P4000 eller PS700 (230VAC/24VDC). Arbetstryck 63 MPa (630 bar). Beställn. nr Typ Presskraft kn E V ,6 10

11 Pressverktyg, Elpress 4 Verktygslådor Av plywood, inredningsmaterial polyetylen. LV250 ryer verktyget V250 och alla nödvändiga tillbehör för att kontaktpressa Elpress Cuförbindningar. LAlu är en kompletterande förvaringslåda till LV250 och ryer alla nödvändiga tillbehör för att kontaktpressa Elpress Alförbindningar. Beställn. nr Typ Koentar Längd Bredd Höjd E LV250 Tillbehör för Cuförb ,20 E LAlu Tillbehör för Alförb ,20 Pressverktyg för system V250, Culedare Sexkantsbackar För Cuförbindningar typ KSF/KRF. Använd backhållare V2506, E , V2508, E Beställn. nr Typ För area 2 Antal pressningar E B8 1) ,11 E B9 1) ,12 E B11 1) ,12 E B13 1) ,12 E B14,5 1) ,12 E B17 1) ,12 E B20 1) ,13 E B22 1) ,16 E B25 1) ,14 E B ,14 E B ,12 E B ,11 E B2538 2) ,89 E B2542 2) ,84 E B2553 2) ,91 E B2553 2) ,91 1) Passar även system V ) Backhållare erfordras ej. Cbackar För avgreningshylsor typ C4C15. Använd backhållare V2506, E , V2508, E Beställn. nr Typ För area 2 För hylsa Antal pressningar E BC4* 1) E ,12 E BC5 1) E ,13 E BC6 1) E ,14 E BC89 1) E ,15 E BC11 1) E ,14 E BC E ,43 E BC E ,43 E B25C16 2) E ,19 E B25C18 2) E ,87 E B25C21 2) E ,87 * Backläge märkt A används för 6 till ) Passar även system V ) Backhållare erfordras ej. 11

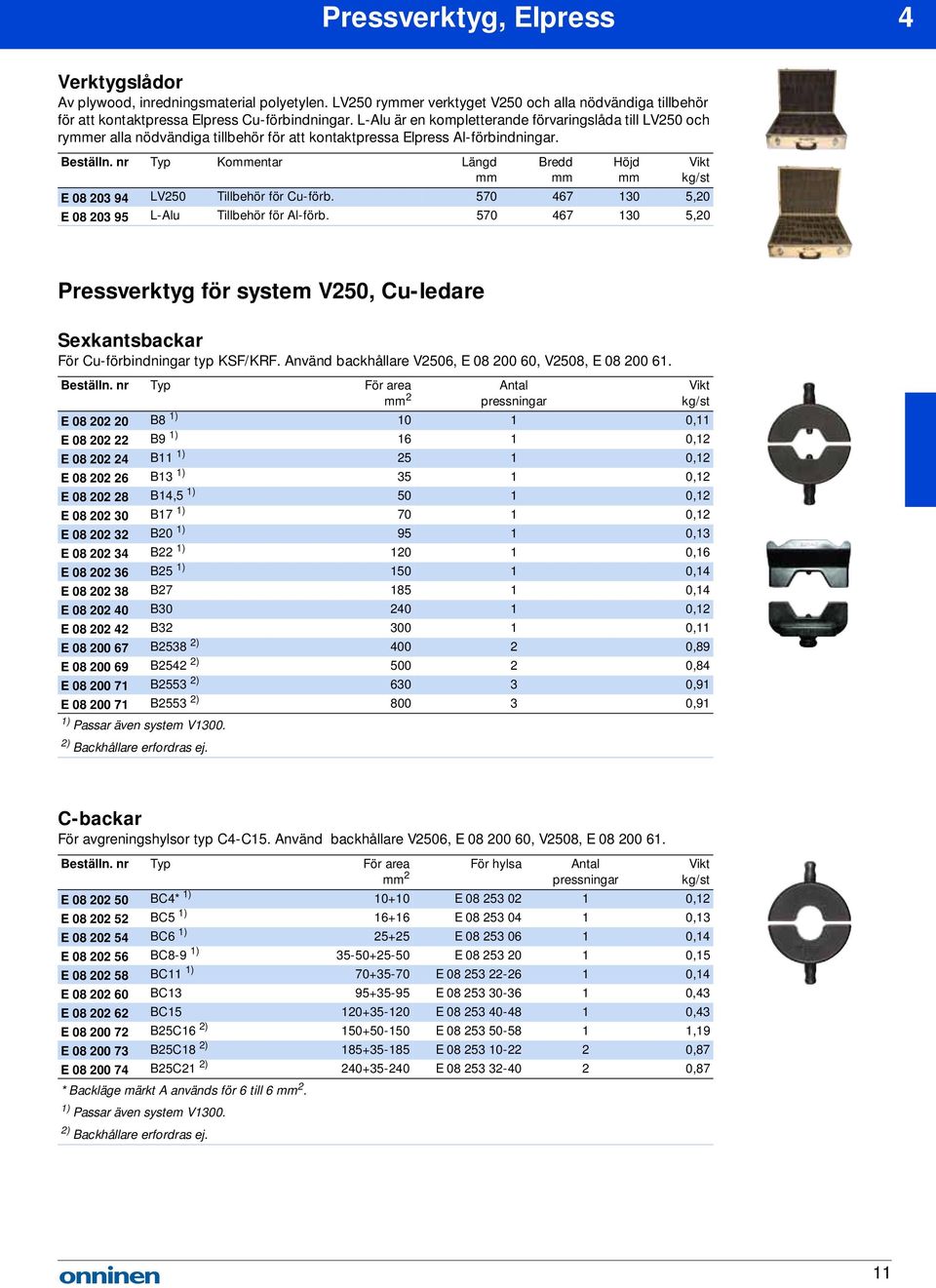

12 4 Pressverktyg, Elpress Pressverktyg för system V250, Alledare Matrishållare Beställn. nr Typ För area 2 E V ,90 E V ,30 Kontaktpressningsmatriser Använd matrishållare V2521, E för , V2531, E för För dornpressning av Alförbindningar görs alltid två pressningar. Beställn. nr Typ För area, fåtrådig 2 E P13M 1) ,28 E P20M 1) ,31 E P25M 1) ,32 E P32M ,0 E P36M 300 1,3 E P40M 400 0,85 E P44M 500* 1,07 E P2552M 2) 500** 0,93 E P2552M 2) 630 0,93 * Används med kabelskor och skarvhylsor av typ AK/AS/AKK/AKS500B ** Används med kabelskor och skarvhylsor av typ AK/AS/AKK/AKS500A 1) Passar även system V ) Används utan matrishållare. Kontaktpressningsdornar Ingen dornhållare behövs. För dornpressning av Alförbindningar görs alltid två pressningar. Beställn. nr Typ För area, fåtrådig 2 E P13D 1) ,10 E P20D 1) ,11 E P25D 1) ,11 E P32D 1) ,13 E P36/40/44D 1) ,16 E P2552D ,39 1) Passar även system V1300. Dornhållare Beställn. nr Typ För area 2 E V2540 0,30 12

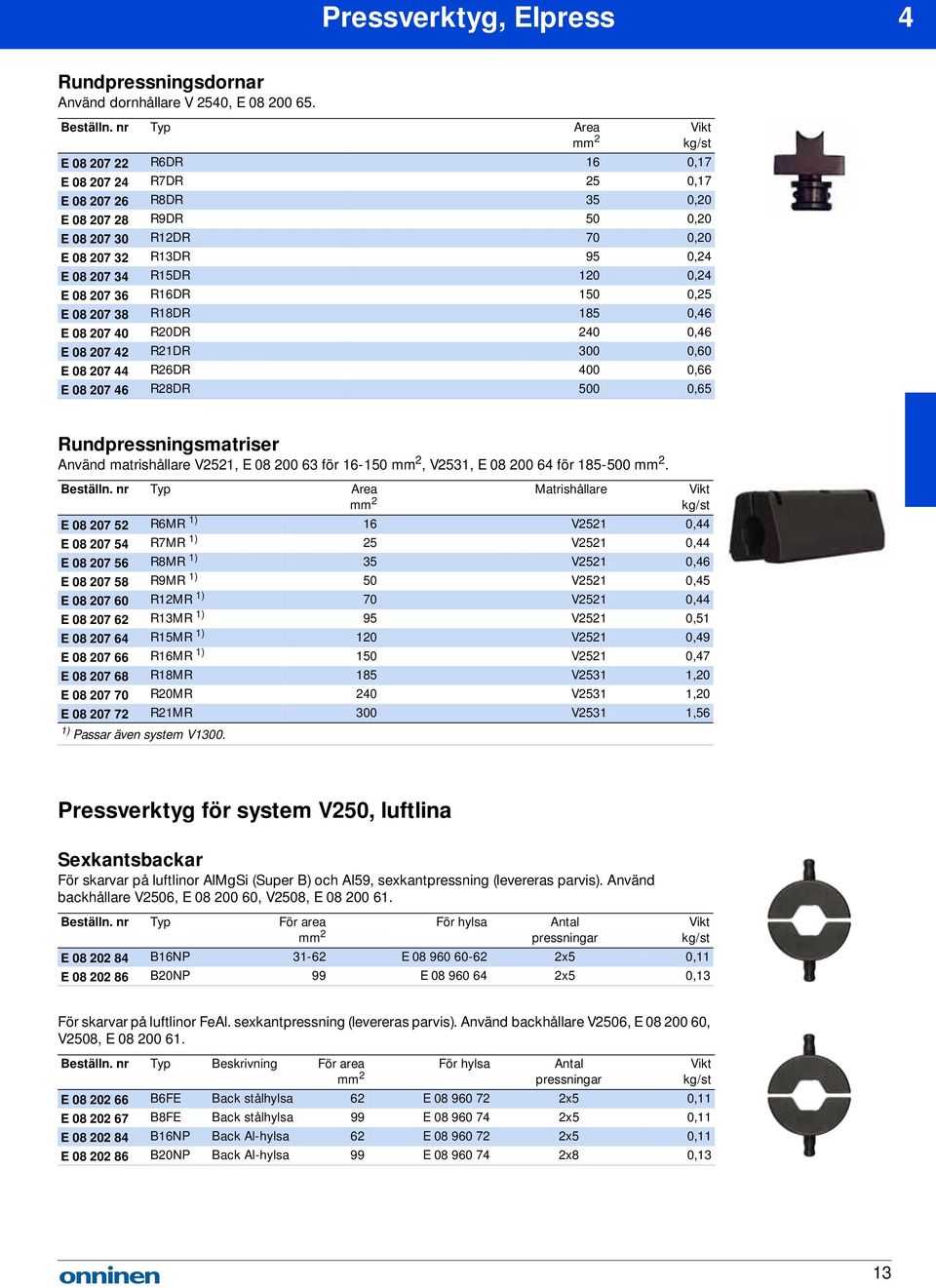

13 Pressverktyg, Elpress 4 Rundpressningsdornar Använd dornhållare V 2540, E E R6DR 16 0,17 E R7DR 25 0,17 E R8DR 35 0,20 E R9DR 50 0,20 E R12DR 70 0,20 E R13DR 95 0,24 E R15DR 120 0,24 E R16DR 150 0,25 E R18DR 185 0,46 E R20DR 240 0,46 E R21DR 300 0,60 E R26DR 400 0,66 E R28DR 500 0,65 Rundpressningsmatriser Använd matrishållare V2521, E för , V2531, E för Matrishållare 2 E R6MR 1) 16 V2521 0,44 E R7MR 1) 25 V2521 0,44 E R8MR 1) 35 V2521 0,46 E R9MR 1) 50 V2521 0,45 E R12MR 1) 70 V2521 0,44 E R13MR 1) 95 V2521 0,51 E R15MR 1) 120 V2521 0,49 E R16MR 1) 150 V2521 0,47 E R18MR 185 V2531 1,20 E R20MR 240 V2531 1,20 E R21MR 300 V2531 1,56 1) Passar även system V1300. Pressverktyg för system V250, luftlina Sexkantsbackar För skarvar på luftlinor AlMgSi (Super B) och Al59, sexkantpressning (levereras parvis). Använd backhållare V2506, E , V2508, E Beställn. nr Typ För area 2 För hylsa Antal pressningar E B16NP 3162 E x5 0,11 E B20NP 99 E x5 0,13 För skarvar på luftlinor FeAl. sexkantpressning (levereras parvis). Använd backhållare V2506, E , V2508, E Beställn. nr Typ Beskrivning För area 2 För hylsa Antal pressningar E B6FE Back stålhylsa 62 E x5 0,11 E B8FE Back stålhylsa 99 E x5 0,11 E B16NP Back Alhylsa 62 E x5 0,11 E B20NP Back Alhylsa 99 E x8 0,13 13

14 4 Pressverktyg, Elpress Batteri och nätdriven hydraulisk pump Eldriven hydraulisk pump avsedd både för nätdrift och batteridrift. Vid batteridrift kan pumpenheten kopplas loss från nätdelen och enkelt bära med sig. Via en LCDdisplay kan pressförloppet följas. Varje pressförlopp loggas och kan via en PCport föras över till en dator för att saanställas och analyseras. Klarar att pressa c:a 115 st Cukabelskor per laddning. Levereras komplett med chassi på hjul och hydraulslang. Till pumpen används presshuvud V 1300 eller V 250. Batteri: 24 V 3 Ah NiMH Batteriladdare: Snabbladdare 7,224V, laddtid 45 minuter Nätdel: 230VAC/2428VDC 30 A, överspännings och överströmsskyddad Tryck: 0700 bar Oljevolym: 1,0 dm 3 Hydraulslang: 2,4 m : Nätdel (med chassi) 8,6 kg, pumpdel 12,3 kg (inkl. batteri, exkl. slang) Beställn. nr Typ Längd Bredd E PS700 komplett ,9 Höjd Hydraulisk fotpump Pumpens hydraulik har ett lågtrycks och ett högtryckssystem. I början av pumpningen sker snabb fraatning till arbetsläge med hjälp av lågtryckssystemet. När verktyget möter ett visst motstånd kopplas högtryckssystemet in automatiskt och utför själva kontaktpressningen. Vid maxtryck hörs ett tydligt mekaniskt klick i pumpen och trycket i slangen sjunker. Genom att trycka med foten på ventilknappen återgår kolven i presshuvudet till neutralläge. Standard tryckinställning 630 bar. Passar till alla Elpress presshuvuden. Pumpen levereras som standard med 2,2 m högtrycksslang, snabbkopplinghalva och handtag. Beställn. nr Typ Längd Bredd Höjd E P ,6 14

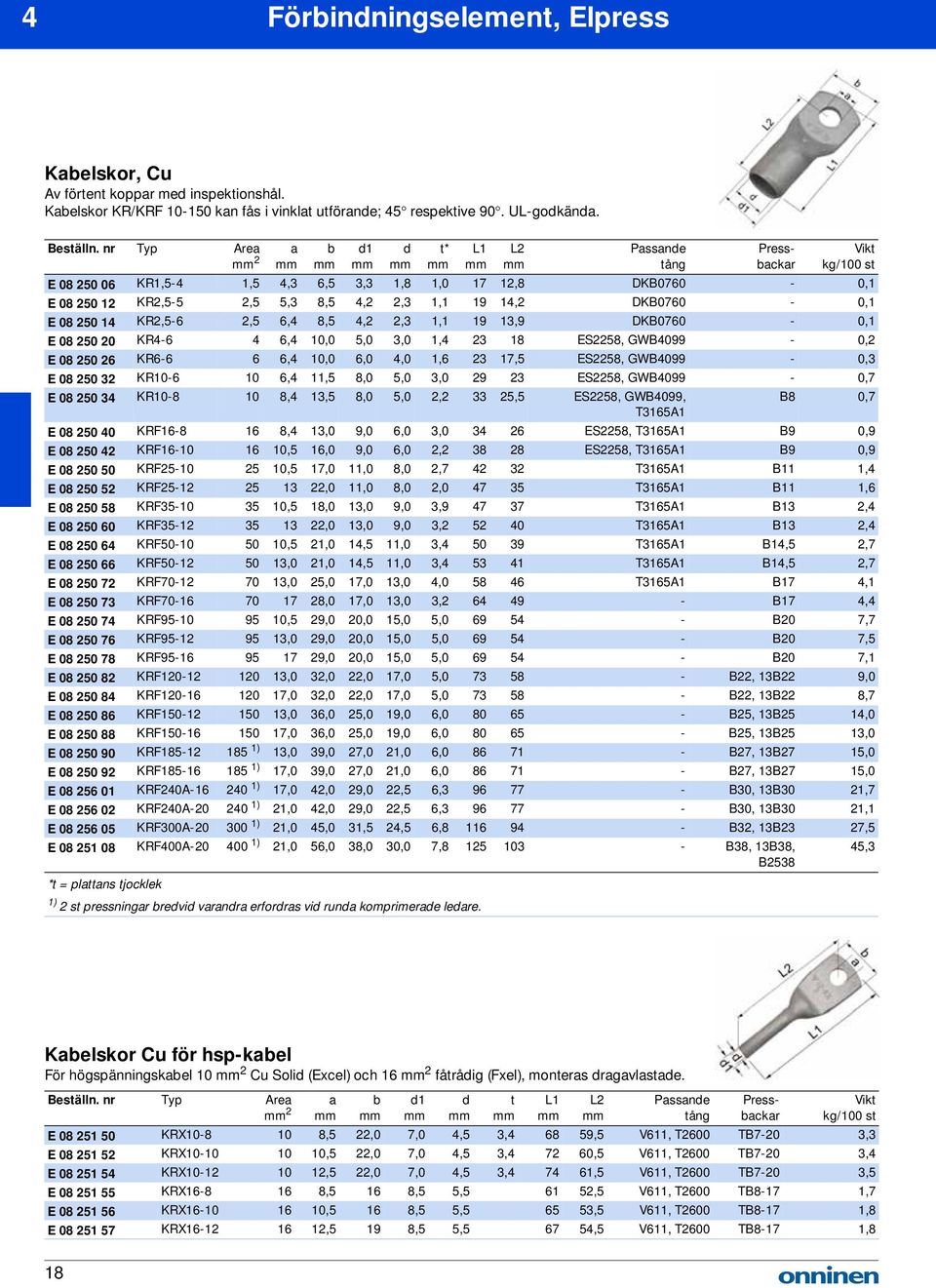

15 Förbindningselement, Elpress 4 Skarvhylsor Cu Av förtent koppar, med inspektionshål. Försedda med invändigt kabelstopp. För skarvning av alla typer av Culedare, mång och fåtrådig. ULgodkända. Beställn. nr Typ AWG Area 2 d d1 L Skärmledararea 2 Passande tång Pressbackar kg/100st E KS0,75 (22)18 0,75 1,3 2,8 14 DKB0760 0,1 E KS1,5 (18)16 1,5 1) 1,8 3,3 14 DKB0760 0,1 E KS2,5 (16)14 2,5 1) 2,3 4,2 16 DKB0760 0,1 E KS ,0 5,0 19 GWB4099, 0,2 ES2258 E KS ,0 6,0 19 GWB4099, 0,3 ES2258 E KS ,0 8,0 30 GWB4099, B8 0,8 ES2258 E KSF ,0 9, ES2258, B9 0,9 T3165 A1 E KSF ,0 11, EL2258, T3165A1 B11 1,4 E KSF ,0 13, T3165A1 B13 2,2 E KSF50 1/ ,0 14, T3165A1 B14,5 2,6 E KSF70 2/ ,0 17, B17 3,4 E KSF95 4/ ,0 20, B20 5,7 E KSF ,0 22, B22, B22 6,2 E KSF ,0 25, B25, B25 11,5 E KSF ) 21,0 27, B27, B27 14,0 E KSF240A ) 22, B30, B30 16,6 E KSF300A ) 24,0 31, B32, B ,9 E KSF400A ) 30,0 38, B38, B ,8 1) Även entrådig Culedare. 2) Två pressningar brevid varandra erfordras vid runda komprimerade ledare. Skarvhylsa med mellanvägg. 2 d1 d L Skärmledararea 2 Passande tång E KS10M 10 8,0 5,0 36 GWB4099, ES2258 Pressbackar kg/100st B8 1,0 E KSF16M 16 9,0 6, B9 1,3 E KSF25M 25 11,0 8, B11 1,7 E KSF35M 35 13,0 9, B13 2,8 E KSF50M 50 14,5 11, B14,5 3,5 E KSF70M 70 17,0 13, B17 4,9 E KSF95M 95 20,0 15, B20 8,1 E KSF120M ,0 17, B22, B22 10,0 E KSF150M ,0 19, B25, B25 14,0 E KSF185M ,0 21, B27, B27 18,0 E KSF240AM ,0 22, B30, B30 22,3 E KSF300AM ,5 24, B32, B32 29,9 E KSF400AM , B38, B38 40,2 Skarvhylsor Cu för lsp.kablar Endast för entrådiga Culedare. Av hård koppar med präglat stopp. Oförtenta. 2 D d L Passande tång kg/100st E Cut ES2258 0,3 E Cut ES2258 0,4 E Cut ES2258 0,9 För skarvning av entrådig Culedare till 10 2 skärm. 2 D d L Passande tång kg/100st E KS10Cut /8 4,0/5,0 32 T2258 0,7 15

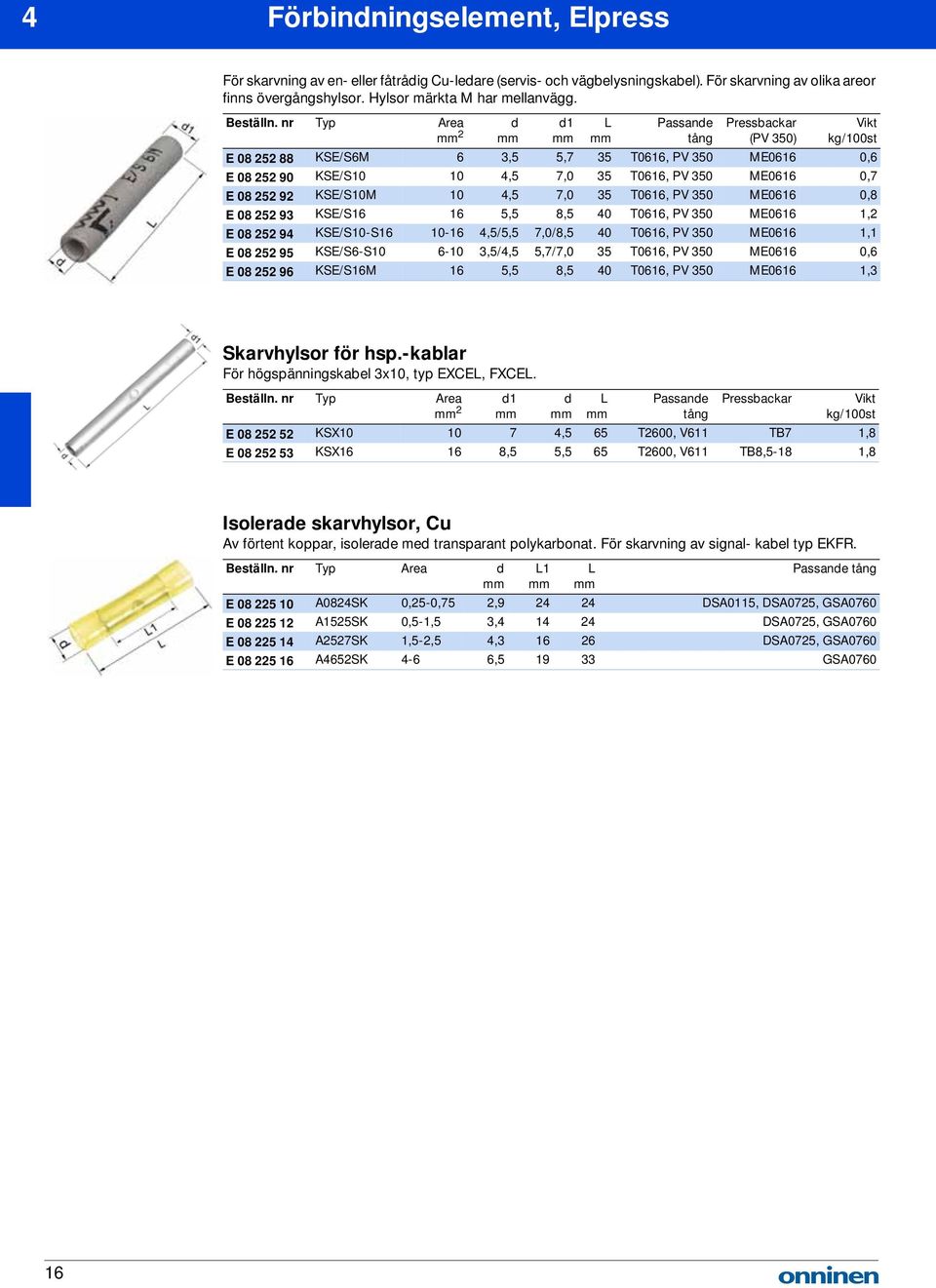

16 4 Förbindningselement, Elpress För skarvning av en eller fåtrådig Culedare (servis och vägbelysningskabel). För skarvning av olika areor finns övergångshylsor. Hylsor märkta M har mellanvägg. 2 d d1 L Passande tång Pressbackar (PV 350) kg/100st E KSE/S6M 6 3,5 5,7 35 T0616, PV 350 ME0616 0,6 E KSE/S ,5 7,0 35 T0616, PV 350 ME0616 0,7 E KSE/S10M 10 4,5 7,0 35 T0616, PV 350 ME0616 0,8 E KSE/S ,5 8,5 40 T0616, PV 350 ME0616 1,2 E KSE/S10S ,5/5,5 7,0/8,5 40 T0616, PV 350 ME0616 1,1 E KSE/S6S ,5/4,5 5,7/7,0 35 T0616, PV 350 ME0616 0,6 E KSE/S16M 16 5,5 8,5 40 T0616, PV 350 ME0616 1,3 Skarvhylsor för hsp.kablar För högspänningskabel 3x10, typ EXCEL, FXCEL. 2 d1 d L Passande tång Pressbackar kg/100st E KSX ,5 65 T2600, V611 TB7 1,8 E KSX ,5 5,5 65 T2600, V611 TB8,518 1,8 Isolerade skarvhylsor, Cu Av förtent koppar, isolerade med transparant polykarbonat. För skarvning av signal kabel typ EKFR. d L1 L Passande tång E A0824SK 0,250,75 2, DSA0115, DSA0725, GSA0760 E A1525SK 0,51,5 3, DSA0725, GSA0760 E A2527SK 1,52,5 4, DSA0725, GSA0760 E A4652SK 46 6, GSA

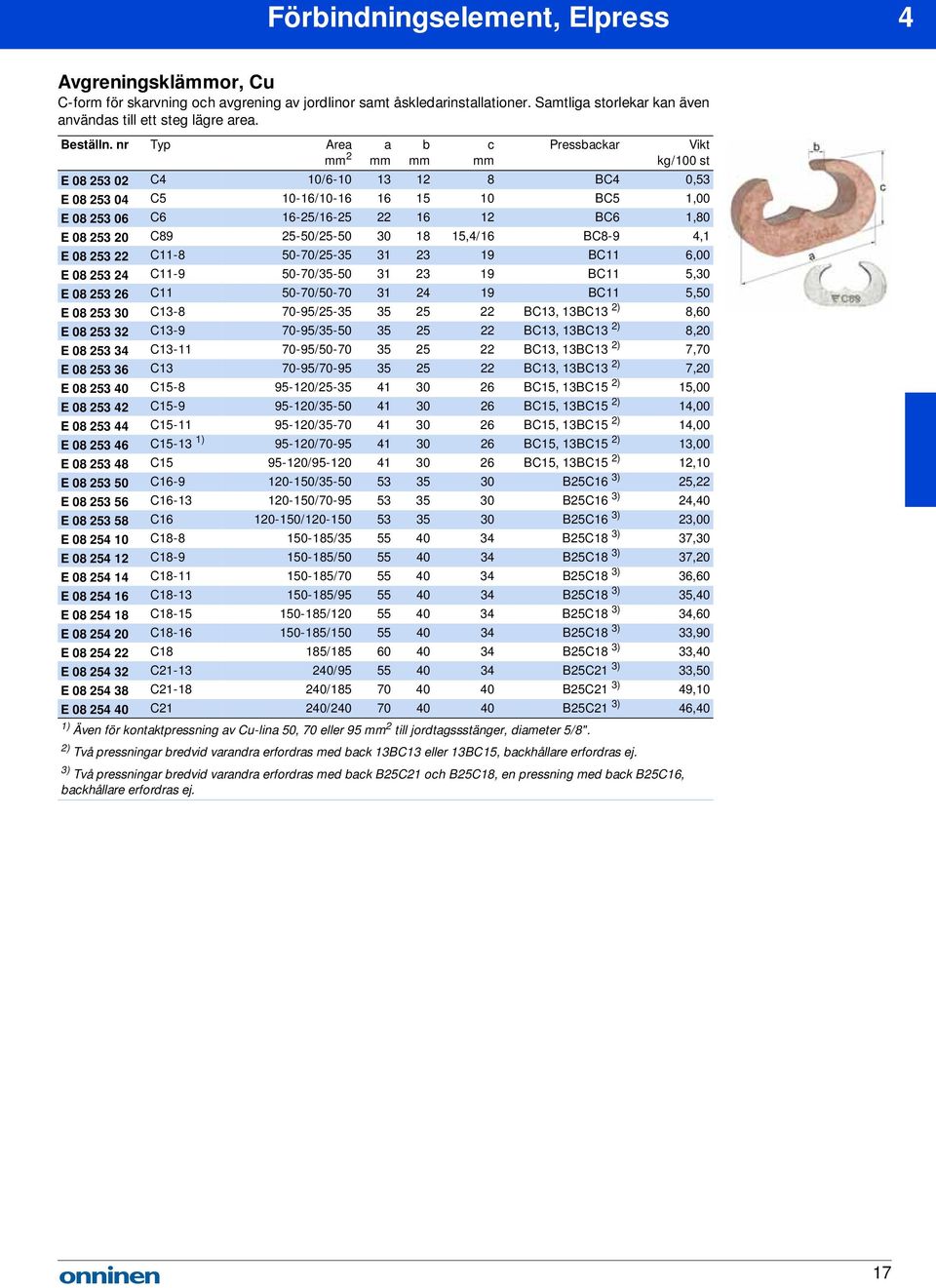

17 Förbindningselement, Elpress 4 Avgreningskläor, Cu Cform för skarvning och avgrening av jordlinor samt åskledarinstallationer. Samtliga storlekar kan även användas till ett steg lägre area. 2 a b c Pressbackar kg/100 st E C4 10/ BC4 0,53 E C5 1016/ BC5 1,00 E C6 1625/ BC6 1,80 E C / ,4/16 BC89 4,1 E C / BC11 6,00 E C / BC11 5,30 E C / BC11 5,50 E C / BC13, 13BC13 2) 8,60 E C / BC13, 13BC13 2) 8,20 E C / BC13, 13BC13 2) 7,70 E C / BC13, 13BC13 2) 7,20 E C / BC15, 13BC15 2) 15,00 E C / BC15, 13BC15 2) 14,00 E C / BC15, 13BC15 2) 14,00 E C1513 1) 95120/ BC15, 13BC15 2) 13,00 E C / BC15, 13BC15 2) 12,10 E C / B25C16 3) 25,22 E C / B25C16 3) 24,40 E C / B25C16 3) 23,00 E C / B25C18 3) 37,30 E C / B25C18 3) 37,20 E C / B25C18 3) 36,60 E C / B25C18 3) 35,40 E C / B25C18 3) 34,60 E C / B25C18 3) 33,90 E C18 185/ B25C18 3) 33,40 E C / B25C21 3) 33,50 E C / B25C21 3) 49,10 E C21 240/ B25C21 3) 46,40 1) Även för kontaktpressning av Culina 50, 70 eller 95 2 till jordtagssstänger, diameter 5/8". 2) Två pressningar bredvid varandra erfordras med back 13BC13 eller 13BC15, backhållare erfordras ej. 3) Två pressningar bredvid varandra erfordras med back B25C21 och B25C18, en pressning med back B25C16, backhållare erfordras ej. 17

18 4 Förbindningselement, Elpress Kabelskor, Cu Av förtent koppar med inspektionshål. Kabelskor KR/KRF kan fås i vinklat utförande; 45 respektive 90. ULgodkända. 2 a b d1 d t* L1 L2 Passande tång kg/100 st E KR1,54 1,5 4,3 6,5 3,3 1,8 1, ,8 DKB0760 0,1 E KR2,55 2,5 5,3 8,5 4,2 2,3 1, ,2 DKB0760 0,1 E KR2,56 2,5 6,4 8,5 4,2 2,3 1, ,9 DKB0760 0,1 E KR46 4 6,4 10,0 5,0 3,0 1, ES2258, GWB4099 0,2 E KR66 6 6,4 10,0 6,0 4,0 1, ,5 ES2258, GWB4099 0,3 E KR ,4 11,5 8,0 5,0 3, ES2258, GWB4099 0,7 E KR ,4 13,5 8,0 5,0 2, ,5 ES2258, GWB4099, B8 0,7 T3165A1 E KRF ,4 13,0 9,0 6,0 3, ES2258, T3165A1 B9 0,9 E KRF ,5 16,0 9,0 6,0 2, ES2258, T3165A1 B9 0,9 E KRF ,5 17,0 11,0 8,0 2, T3165A1 B11 1,4 E KRF ,0 11,0 8,0 2, T3165A1 B11 1,6 E KRF ,5 18,0 13,0 9,0 3, T3165A1 B13 2,4 E KRF ,0 13,0 9,0 3, T3165A1 B13 2,4 E KRF ,5 21,0 14,5 11,0 3, T3165A1 B14,5 2,7 E KRF ,0 21,0 14,5 11,0 3, T3165A1 B14,5 2,7 E KRF ,0 25,0 17,0 13,0 4, T3165A1 B17 4,1 E KRF ,0 17,0 13,0 3, B17 4,4 E KRF ,5 29,0 20,0 15,0 5, B20 7,7 E KRF ,0 29,0 20,0 15,0 5, B20 7,5 E KRF ,0 20,0 15,0 5, B20 7,1 E KRF ,0 32,0 22,0 17,0 5, B22, 13B22 9,0 E KRF ,0 32,0 22,0 17,0 5, B22, 13B22 8,7 E KRF ,0 36,0 25,0 19,0 6, B25, 13B25 14,0 E KRF ,0 36,0 25,0 19,0 6, B25, 13B25 13,0 E KRF ) 13,0 39,0 27,0 21,0 6, B27, 13B27 15,0 E KRF ) 17,0 39,0 27,0 21,0 6, B27, 13B27 15,0 E KRF240A ) 17,0 42,0 29,0 22,5 6, B30, 13B30 21,7 E KRF240A ) 21,0 42,0 29,0 22,5 6, B30, 13B30 21,1 E KRF300A ) 21,0 45,0 31,5 24,5 6, B32, 13B23 27,5 E KRF400A ) 21,0 56,0 38,0 30,0 7, B38, 13B38, 45,3 B2538 *t = plattans tjocklek 1) 2 st pressningar bredvid varandra erfordras vid runda komprimerade ledare. Kabelskor Cu för hspkabel För högspänningskabel 10 2 Cu Solid (Excel) och 16 2 fåtrådig (Fxel), monteras dragavlastade a b d1 d t L1 L2 Passande tång Pressbackar Pressbackar kg/100 st E KRX ,5 22,0 7,0 4,5 3, ,5 V611, T2600 TB720 3,3 E KRX ,5 22,0 7,0 4,5 3, ,5 V611, T2600 TB720 3,4 E KRX ,5 22,0 7,0 4,5 3, ,5 V611, T2600 TB720 3,5 E KRX ,5 16 8,5 5, ,5 V611, T2600 TB817 1,7 E KRX ,5 16 8,5 5, ,5 V611, T2600 TB817 1,8 E KRX ,5 19 8,5 5, ,5 V611, T2600 TB817 1,8

19 Förbindningselement, Elpress 4 Skarvhylsor, AlCu För skarvning från Al till Culedare. Med mellanvägg. Vid sexkantpressning av Cudelen placeras backarna mitt emellan rillan och ytterkanten. Max. 36 kv., Al 2 Area, Cu 2 c c1 d d1 L L1 L2 Verktyg Al Verktyg Cu kg/100 st E AKS ,0 5, P13M, P13D B8 1,4 E AKS ,0 6, P13M, P13D B9 1,5 E AKS ,0 8, P20M, P20D B9 4,3 E AKS ,0 8, P20M, P20D B11 4,6 E AKS ,0 9, P20M, P20D B9 4,0 E AKS , P20M, P20D B11 4,3 E AKS ,0 9, P20M, P20D B13 4,7 E AKS ,0 11, P20M, P20D B13 4,5 E AKS ,5 11, P20M, P20D B14,5 4,9 E AKS ,0 12, P25M, P25D B11 7,7 E AKS ,0 12, P25M, P25D B13 8,1 E AKS ,5 12, P25M, P25D B14,5 8,6 E AKS ,0 12, P25M, P25D B17 9,3 E AKS ,5 14, P25M, P25D B14,5 7,9 E AKS ,0 14, P25M, P25D B17 8,8 E AKS ,0 14, P25M, P25D B20 10,1 E AKS ,0 15, P25M, P25D B11 6,5 E AKS ,0 15, P25M, P25D B13 6,9 E AKS ,5 15, P25M, P25D B14,5 7,3 E AKS ,0 15, P25M, P25D B17 8,0 E AKS ,0 15, P25M, P25D B20 9,4 E AKS ,0 15, P25M, P25D B22 10,6 E AKS ,0 17, P32M, P32D B20 14,7 E AKS ,0 17,6 17, P32M, P32D B22 16,0 E AKS ,0 17, P32M, P32D B25 9,0 E AKS ,0 19, P32M, P32D B9 10,8 E AKS ,5 19, P32M, P32D B14,5 11,0 E AKS ,0 19, P32M, P32D B17 11,8 E AKS ,0 19, P32M, P32D B20 13,5 E AKS ,0 19, P32M, P32D B22, 13B22 15,0 E AKS ,0 19, P32M, P32D B25, 13B25 14,9 E AKS ,0 19, P32M, P32D 13B27, B27 16,7 E AKS ,0 22, P36M, P36/40/44D B25, 13B25 22,8 E AKS ,0 22, P36M, P36/40/44D 13B27, B27 24,4 E AKS ,0 22, P36M, P36/40/44D 13B30, B30 26,0 19

20 4 Förbindningselement, Elpress Skarvhylsor, AlCu För skarvning av högspänningskabel 3x10 typ EXCEL mot Alledare., Al 2 Area, Cu 2 c c1 d d1 L L1 L2 Verktyg Al Verktyg Cu kg/100 st E AKS1610S ,0 5,9 4,5 64, P13M, P13D TB7 1,9 E AKS2510S ,0 6,8 4,5 64, P13M, P13D TB7 1,7 E AKS3510S ,0 8,5 4,5 86, P20M, P20D TB7 4,5 E AKS5010S ,0 9,6 4,5 86, P20M, P20D TB7 4,3 E AKS7010S ,0 11,3 4,5 86, P20M, P20D TB7 4,1 E AKS9510S ,0 12,5 4,5 101, P25M, P25D TB7 7,5 Skarvhylsor, Al För skarvning av Aljordkablar. Med mellanvägg. Max. 36 kv pressningar erfordras. 2 c d L L1 Verktyg kg/100 st E AS , P13M, P13D 1,9 E AS , P13M, P13D 1,8 E AS , P20M, P20D 7,0 E AS , P20M, P20D 6,7 E AS , P20M, P20D 5,9 E AS , P25M, P25D 13,2 E AS , P25M, P25D 11,8 E AS , P25M, P25D 10,8 E AS , P32M, P32M, P32D 20,4 E AS , P32M, P32M, P32D 18,3 E AS , P36M, P36/40/44D 33,3 E AS , P36M, P36/40/44D 40,3 20

21 Förbindningselement, Elpress 4 Övergångshylsor För skarvning av Alledare med olika areor pressningar erfordras. 2 c c1 d d1 L Verktyg area nr 1 E AS ,6 8, (70 solid) R9MR, P20MP20D E AS ,5 9, (120 solid) R8MR, P20MP20D E AS ,5 11, (120 solid) R8MR, P20MP20D E AS ,8 11, (185 solid) R16MR, P25MP25D E AS ,8 12, (185 solid) R16MR, P25MP25D E AS ,8 14, (185 solid) R16MR, P25MP25D E AS ,6 15, (240 solid) R18MR**, 13R18MR*, 13P32M*P32M**P32D E AS ,8 12, , 13R20MR*, R20MR**, 13P32M*, P32M**P32D E AS ,8 14, , 13R20MR*, R20MR**, 13P32M*, P32M**P32D E AS ,8 15, , 13R20MR*, R20MR**, 13P32M*, P32M**P32D E AS ,8 17, , 13R20MR*, R20MR**, 13P32M*, P32M**P32D * Används endast för 1300systemet ** Används endast för 250systemet Verktyg area nr 2 35 (50 solid) R8MR, P20MP20D 50 (70 solid) R9MR, P20MP20D 70 (95 solid) R12MR, P20MP20D 70 (95 solid) R12MR, P20MP20D 95 (120 solid) R8MR, P20MP20D 120 (150 solid) R15MR, P25MP25D 150 (185 solid) R16MR, P25MP25D 95 (120 solid) R8MR, P20MP20D 120 (150 solid) R15MR, P25MP25D 150 (185 solid) R16MR, P25MP25D 185 (240 solid) R18MR**, 13R18MR*, 13P32M*P32M**P32D kg/100 st 6,9 9,6 9,3 8,1 12,0 11,3 15,4 15,7 15,1 14,6 19,2 Pinnhylsor, AlCu För montering av Alledare i apparater och kopplingsdosor. Max 48 kv. Två pressningar erfordras. 2 c d e2 L L1 L2 Verktyg kg/100 st E AKP , P13M, P13D 1,8 E AKP , P13M, P13D 1,6 E AKP , P20M, P20D 5,2 E AKP , P20M, P20D 5,7 E AKP , P20M, P20D 5,3 E AKP , P25M, P25D 10,8 E AKP , P25M, P25D 10,4 E AKP , P25M, P25D 10,0 E AKP , P32M, P32M, P32D 17,5 E AKP , P32M, P32M, P32D 16,5 E AKP , P36M, P36/40/44D 26,0 21

22 4 Förbindningselement, Elpress Kabelskor, AlCu För anslutning av Alledare på kopparskena. Max 48 kv. 2 a b c d L L1 L2 t Verktyg kg/100 st E AKK , , ,5 3,0 P13M, P13D 2,4 E AKK , , ,5 3,0 P13M, P13D 2,4 E AKK , , ,5 4,0 P20M, P20D 9,0 E AKK , , ,5 4,0 P20M, P20D 8,6 E AKK , , ,5 5,5 P20M, P20D 8,9 E AKK , , ,5 5,5 P20M, P20D 8,7 E AKK , , ,5 5,5 P20M, P20D 8,4 E AKK , , ,5 5,5 P20M, P20D 8,4 E AKK , , ,5 5,5 P20M, P20D 8,2 E AKK , , ,5 P25M, P25D 16,4 E AKK , , ,5 P25M, P25D 16,0 E AKK , , ,5 P25M, P25D 15,9 E AKK , , ,5 P25M, P25D 15,7 E AKK , , ,5 P25M, P25D 14,8 E AKK , , ,5 P25M, P25D 15,2 E AKK , , ,5 P25M, P25D 15,0 E AKK , , ,0 P25M, P25D 14,4 E AKK , , ,5 13P32M, P32M, P32D 20,5 E AKK , , ,5 13P32M, P32M, P32D 19,7 E AKK , , ,5 13P32M, P32M, P32D 19,1 E AKK , , ,5 13P32M, P32M, P32D 18,5 E AKK , , ,5 6,5 P36M, P36/40/44D 31,0 E AKK , , ,5 6,5 P36M, P36/40/44D 30,1 E AKK , , ,5 6,5 P36M, P36/40/44D 34,1 E AKK , , ,5 6,5 P36M, P36/40/44D 33,5 E AKK500 A , , ,0 P52M, P52D 116,3 E AKK500 A , , ,0 P52M, P52D 116,3 22

23 Förbindningselement, Elpress 4 Skruvförbindningar för låg och mellanspänning Val av skruvskarvhylsor och skruvkabelskor Elpress skruvförbindningar för låg och mellanspänning finns som skarvhylsor och kabelskor för: fåtrådiga och solida Al och Culedare, runda tvärsnitt 10 tom 630 2, sektortvärsnitt 25 tom 300 2, låg och mellanspänning tom 36 kv. Med hjälp av medföljande bultförbandsbrickor till Elpress skruvförbindningar kan kabelskoplattan användas för två bultstorlekar, se bild och tabell nedan. Fåtrådiga och solida ledare area, 2 Typ Skarvhylsa benämning Kabelsko M12, M10 10 rund SC50R50S SL70R70S rund SC50R50S SL70R70S1012 sektor SC50R50S 25 rund sektor 35 rund sektor 50 rund rund sektor sektor 70 rund sektor sektor 95 rund rund sektor sektor sektor 120 rund sektor sektor sektor 150 rund sektor sektor sektor 185 rund sektor sektor 240 rund sektor sektor 300 rund sektor SC50R50S SC50R50S SC50R50S SC50R50S SC50R50S SC95R95S SC50R50S SC95R95S SC95R95S SC95R95S SC150 SC95R95S SC150R95S SC95R95S SC150R95S SC150 SC150R95S SC240R185S SC150 SC240 SC150R95S SC240R185S SC150 SC240 SC240R185S SC240R185S SC240 SC240R185S SC400R240S SC240 SL70R70S1012 SL70R70S1012 SL70R70S1012 SL70R70S1012 SL70R70S1012 SL70R70S1012 SL70R70S1012 SL70R70S1012 SL150R95S1012 SL150R95S1012 SL150R95S1012 SL150R95S1012 Kabelsko M16, M12 SL240R185S1216 SL240R185S1216 SL240R185S1216 SL240R185S1216 SL240R185S1216 SL400R240S* SC400R240S 1) SL400R240S* 1) SC400R240S 1) SL400R240S* 1) 400 rund SC400R240S SL400R240S* 500 rund SC630R SL630R* 630 rund SC630R SL630R* * Bulthål efter önskemål 1) För okompremerad kabel 23

24 4 Förbindningselement, Elpress Skruvskarvhylsor Skruvskarvhylsor med mellanvägg. Material i skruvarna: mässing, för lägsta friktion. Spänningsområde upp till 36 kv. Uppfyller kraven i IEC :2003. Beställn. nr Typ Ledararea Cu/Al Rund 2 Sektor 2 Mått L DØ dø E SC50R50S ,7 0,1 E SC95R95S ,35 E SC ,5 20 0,46 E SC ,65 E SC150R95S ,29 E SC240R185S ,5 20 0,40 E SC400R240S ,5 25,7 0,85 E SC630R ,14 Skruvkabelskor Material i skruvarna: mässing för lägsta friktion. Spänningsområde upp till 36 kv. Uppfyller kraven i IEC :2003. Kabelskorna är av bimetalltyp för bästa funktion. Beställn. nr Typ Mått L W L1 L2 Do Di a E SL70R70S , ,16 E SL150R95S , ,26 E SL240R185S , , ,35 E SL400R240S ,5 25,7 17 0,72 E SL400R240S ,5 25,7 21 0,72 E SL400R240S ,5 25,7 * 0,74 E SL630R ,40 * Bulthål efter önskemål Tillbehör För att hålla i skruvförbindningen vid åtdragning på ett enkelt sätt finns Elpress mothållsverktyg ISL2201. Verktyget är producerat av tåligt material och är enkelt justerbart för förbindningar upp till Beställn. nr Typ Beskrivning E ISL2201 Mothållsverktyg 0,36 24

25 Kontaktpressning, Pfisterer 4 Kontaktpressning fabrikat Karl Pfisterer Kontaktpressning, system KP, utförs som en syetrisk sexkantpressning både på Al och Culedare. Detta innebär, att verktygen universellt kan användas i frilednings och jordkabelnät. Dessutom kan enkla mekaniska tänger användas vid förhållandevis stora areor, t ex Al Presshylsorna är samtliga försedda med ett märknuer. Detta nuer motsvarar hylsans ytterdiameter. Det skall vara saa nuer på pressbacken som används. På hylsorna finns också arean angiventillsaans med beteckningen rm/sm = sektorformad fåtrådig eller se = sektorformad entrådig. Till mekaniska tänger används elförzinkade pressbackar för Al. Cu och Fe svarta. Till hydraulpressar används saa backar både för Al, Cu och Fe. Alla Alhylsor är fyllda med ett kontaktfett. Detta fett bryter mekaniskt igenom Aloxiden vid pressning och skyddar kontaktytan mot ny oxid. Det är därför viktigt att kontaktfettet ej avlägsnas före pressning. Överflödigt fett skall däremot, efter pressning, torkas bort. Monteringsanvisning 1. Gör ren lin eller kabeländen från smuts och oxid med stålborste. 2. Skjut ledaren fullt in i hylsan. 3. Före pressning, kontrollera att märknumret på hylsan stäer med pressbackens märknuer. 4. Pressriktningen skall vara från mitten och utåt på skarvhylsor och från flaggan och utåt på kabelskor. Hylsan förlängs cirka 5% vid pressning. 25

26 4 Pressverktyg, Pfisterer Handpresstång Primat G06300T Användningsområde Dragavlastade förbindningar 2 Draghållfasta förbindningar 2 Cu 6185 Cu 6150 Al Al FeAl 2099 FeAl 2099 AlMgSi 3199 AlMgSi 3199 Stål 1625 Handpresstång, Pfisterer Med teleskophandtag. Beställn. nr Typ Presstryck kn Längd E Primat G06300T ,0 Förvaringsväska För handpresstång Primat G06300T. Plats finns för backar. Av vävplast. Beställn. nr Typ Längd Bredd E ,9 Höjd Backlåda För max 33 backar till handpresstång Primat G06300T. Av lackerad plåt. Beställn. nr Typ Längd Bredd E ,0 Höjd Pressbackar för handpresstång Primat G06300T Sexkantutförande för Culedare och stållina Ytbehandling: Svart. Beställn. nr Typ Märknr Pressbredd För area 2 Cu Cu Stål Stål dragavlastat draghållfashylsa vid FeAl draghållfast E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 E ,15 26

27 Pressverktyg, Pfisterer 4 Sexkantsutförande för Alledare Ytbehandling: Elförzinkade Beställn. nr Typ Märknr Pressbredd För area m 2 Al/AlMgSi rm/sm förfrom. dragavlastat se förfrom. dragavlastat sm ej förform. se ej förfrom. draghållfast Alhylsa vid FeAl draghållfast Alhylsa vid AlMgSi draghållfast E ,12 E ,12 E , ,12 E ,12 E ,12 E ,12 E ,12 E ,12 E ,12 E ,12 E ,12 Ovalt utförande för Cugrenkläor Ytbehandling: Svart. Beställn. nr Typ Märknr Pressbredd Area 2 E PO ,15 E PO ,14 E R ,17 E R ,16 Runt utförande för förformning av Al och Cusektorledare Ytbehandling: Svart. Beställn. nr Typ Rundpressn. bredd Area 2 Diam. sm se E , ,3 0,33 E , ,5 0,33 E , ,0 0,33 E , ,5 0,33 E , ,5 0,33 E , ,0 0,31 E , ,7 0,31 E , ,5 0,31 E , ,2 0,31 E , ,5 0,31 27

28 4 Pressverktyg, Pfisterer Handpresstång Primat 02D Beställn. nr Typ Längd Presstryck Förbindning 2 kn Cu Al E ,3 Förvaringslåda För handpresstång Primat 02D samt max 14 st backar. Av lackerad plåt. Beställn. nr Typ Längd Bredd E ,7 Höjd Pressbackar för handpresstång Primat 02D Ytbehandling: Svart Beställn. nr Typ Märknr Pressbredd Area 2 dragavlastat draghållfast E ,05 E ,05 E ,05 E ,05 Sexkantsutförande för Alledare Ytbehandling: Elförzinkade Beställn. nr Typ Märknr Pressbredd Area 2 dragavlastat draghållfast E ,05 E ,05 E ,05 28
