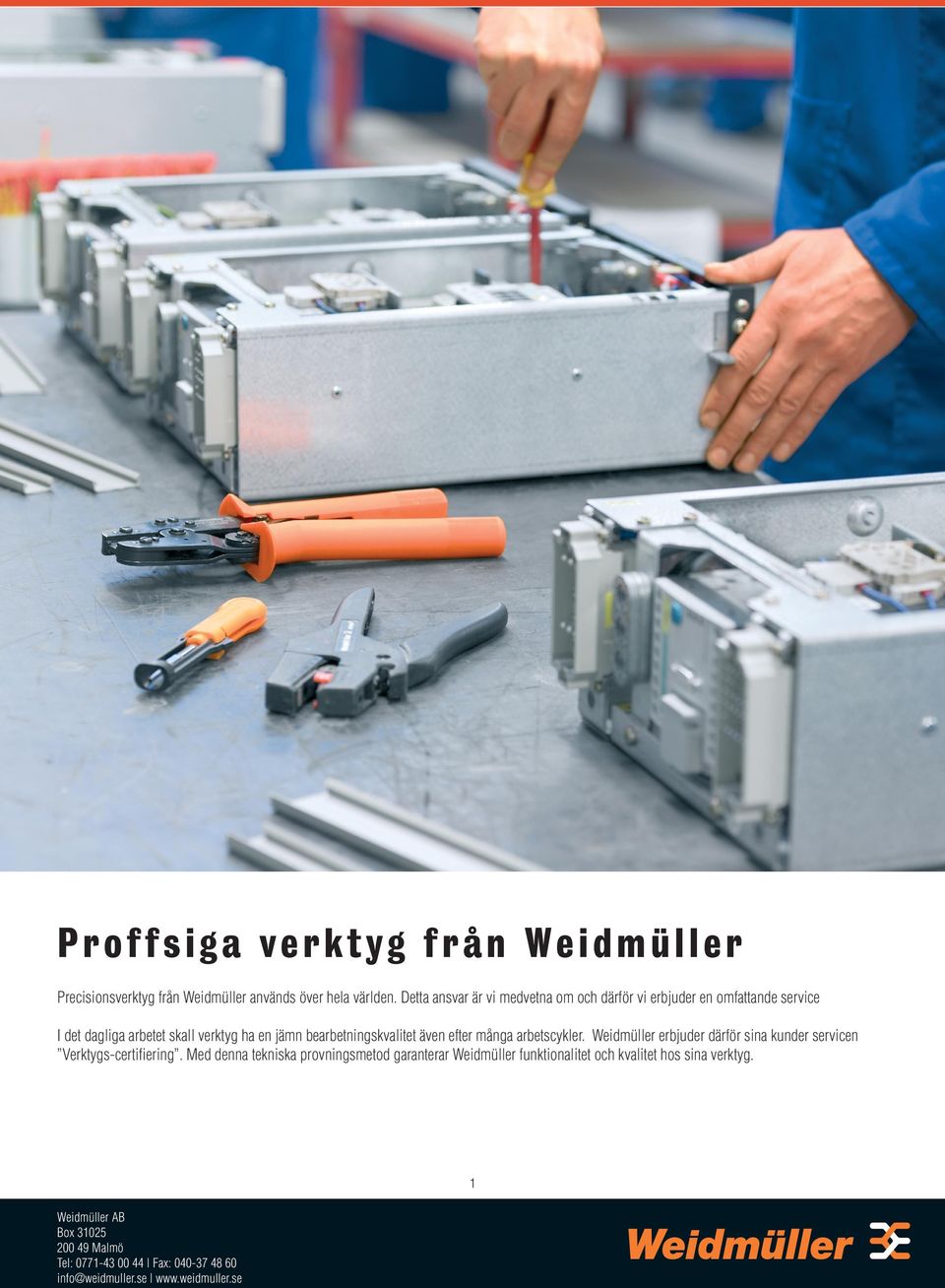

1 Proffsiga verktyg från Weidmüller Precisionsverktyg från Weidmüller används över hela världen. Detta ansvar är vi medvetna om och därför vi erbjuder en omfattande service I det dagliga arbetet skall verktyg ha en jämn bearbetningskvalitet även efter många arbetscykler. Weidmüller erbjuder därför sina kunder servicen Verktygs-certifiering. Med denna tekniska provningsmetod garanterar Weidmüller funktionalitet och kvalitet hos sina verktyg. 1

2 Kabelsaxar Kabelsax KT Kabelsax med rundformade käftar för en enklare klippning och skalning. Klipper aluminium- och kopparkablar. KT8 upp till 8 mm i diameter och KT 12 klipper 12 mm i diameter. Ej lämplig för stålvajrar eller liknande. E-nummer Benämning Artikelnr Längd Vikt Kap- och skaltång KT mm 0, Kap- och skaltång KT mm 0,3 Swiftyset Skruvmejsel med kapklinga - perfekt för att klippa FK- och EK-ledare. Speciellt bra om du kopplar mycket med IDC, PUSH IN-plint eller snabbkopplade vägguttag och strömbrytare. Du behöver endast ett verktyg. E-nummer Benämning Artikelnr Swifty set KT45R och KT55 klipper du kablar med en hand tack vare kuggmekanism med utväxling. Verktygen är tillverkade av härdat stål och har en låsmekanism som kan låsas i alla lägen samt frikoppling som gör att du kan avbryta klippningen när som helst. Klippkapacitet KT45R 300 mm 2 kabel (typ. max 3 x 150 eller 4 x 120 mm kabel) KT mm 2 kabel (typ. max 3 x 240 eller 4 x 185mm kabel) E-nummer Benämning Artikelnr Längd Max kabel diameter KT45R mm Reservskär KT45R KT mm Reservskär KT55 2

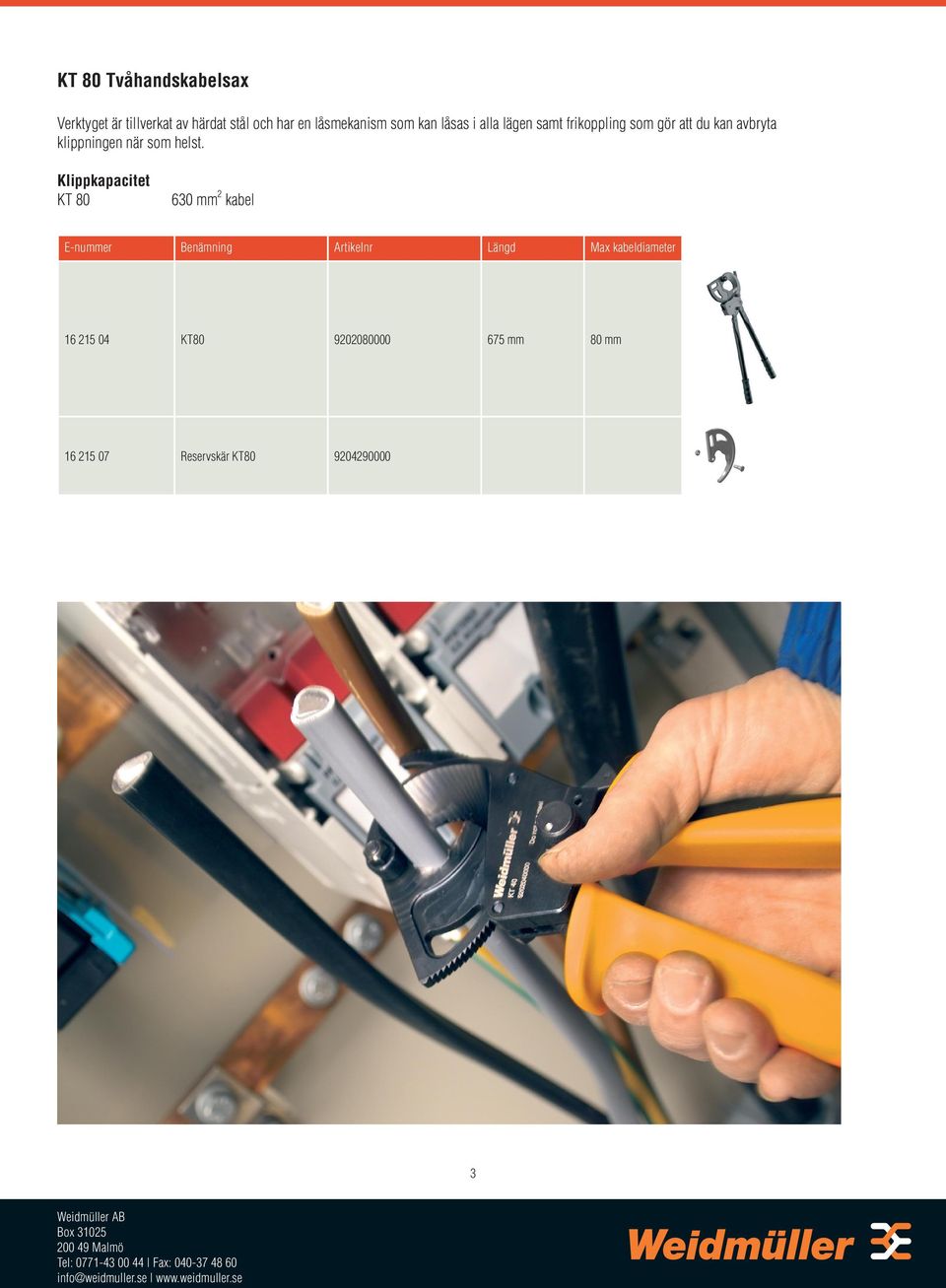

3 KT 80 Tvåhandskabelsax Verktyget är tillverkat av härdat stål och har en låsmekanism som kan låsas i alla lägen samt frikoppling som gör att du kan avbryta klippningen när som helst. Klippkapacitet KT mm 2 kabel E-nummer Benämning Artikelnr Längd Max kabeldiameter KT mm 80 mm Reservskär KT

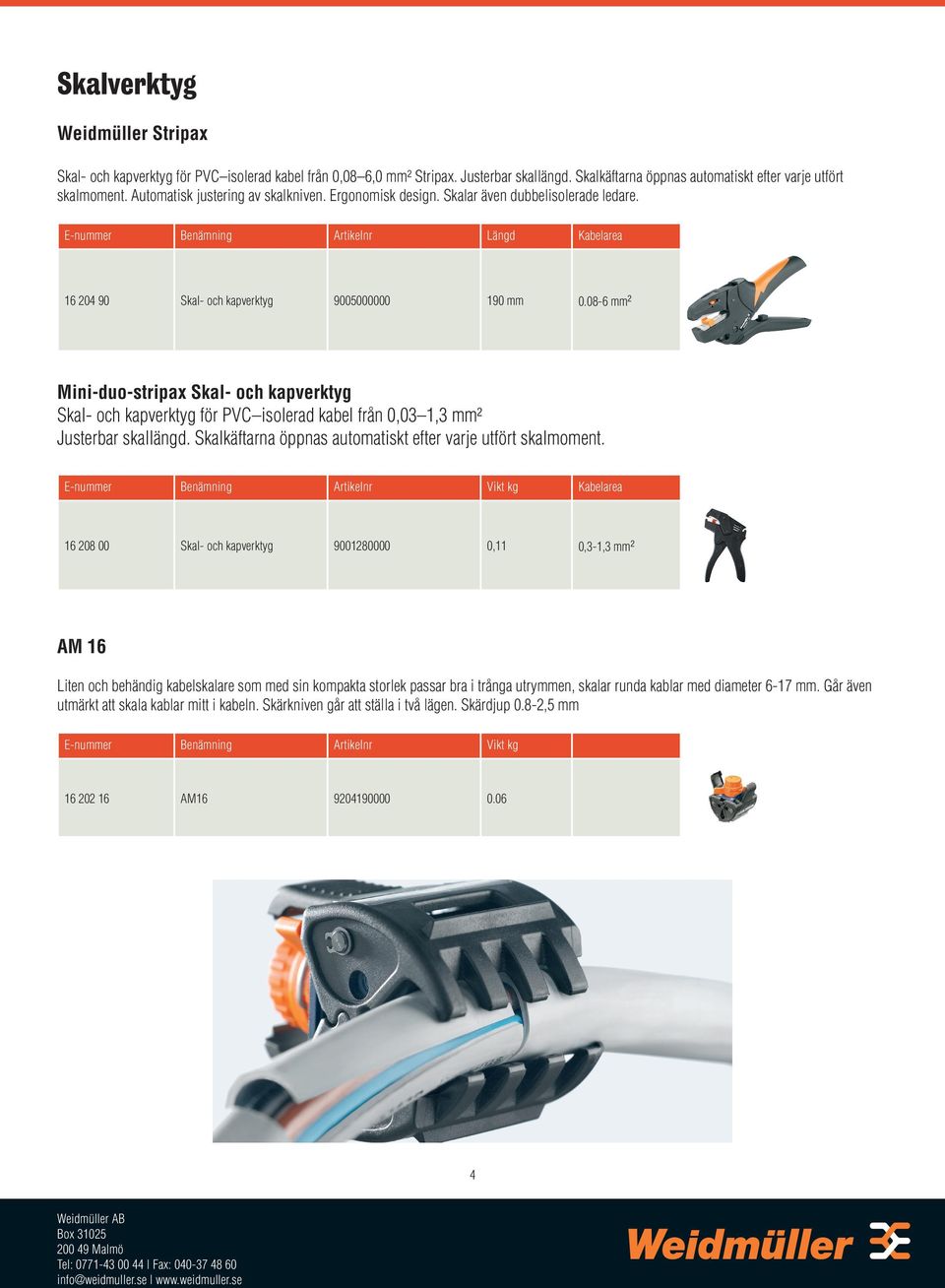

4 Skalverktyg Weidmüller Stripax Skal- och kapverktyg för PVC isolerad kabel från 0,08 6,0 mm² Stripax. Justerbar skallängd. Skalkäftarna öppnas automatiskt efter varje utfört skalmoment. Automatisk justering av skalkniven. Ergonomisk design. Skalar även dubbelisolerade ledare Skal- och kapverktyg mm mm² Mini-duo-stripax Skal- och kapverktyg Skal- och kapverktyg för PVC isolerad kabel från 0,03 1,3 mm² Justerbar skallängd. Skalkäftarna öppnas automatiskt efter varje utfört skalmoment. E-nummer Benämning Artikelnr Vikt kg Kabelarea Skal- och kapverktyg ,11 0,3-1,3 mm² AM 16 Liten och behändig kabelskalare som med sin kompakta storlek passar bra i trånga utrymmen, skalar runda kablar med diameter 6-17 mm. Går även utmärkt att skala kablar mitt i kabeln. Skärkniven går att ställa i två lägen. Skärdjup 0.8-2,5 mm E-nummer Benämning Artikelnr Vikt kg AM

5 Presstänger Weidmüller Stripax Plus Stripax Plus kombinerar funktionen hos tre verktyg i ett: Kapverktyg, skalverktyg och pressverktyg. Ändhylsor i remsor lagras i verktyget, det innebär lätt hantering med hylsor. Stripax Plus kan användas till alla ledare från 0,5 2,5 mm² som förses med ändhylsor Skal/kap- och pressverktyg mm mm² Ändhylsor: ,50 mm orange ,75 mm vit ,00 mm gul ,50 mm röd ,50 mm blå Klippa Skala Pressa 5

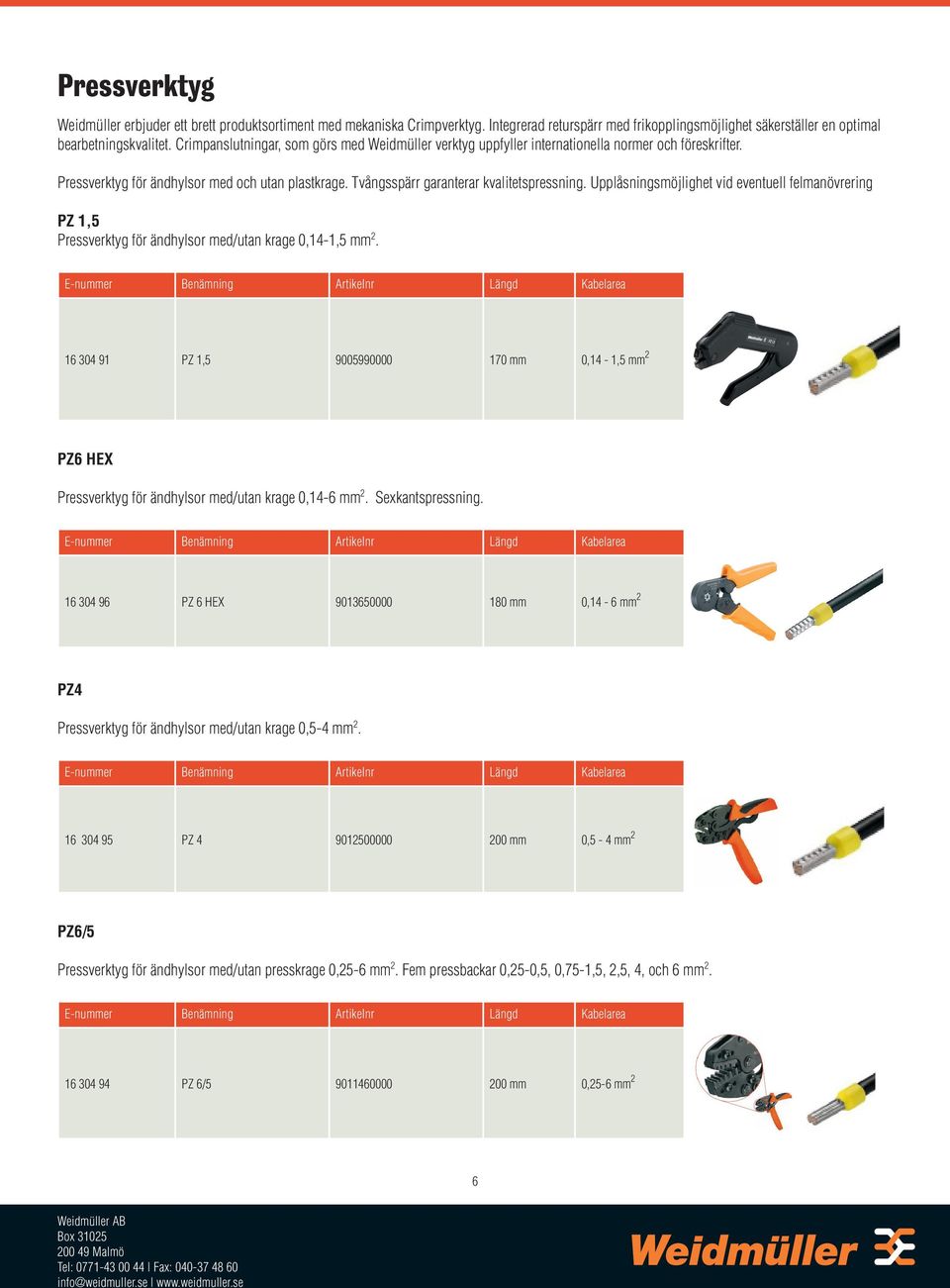

6 Pressverktyg Weidmüller erbjuder ett brett produktsortiment med mekaniska Crimpverktyg. Integrerad returspärr med frikopplingsmöjlighet säkerställer en optimal bearbetningskvalitet. Crimpanslutningar, som görs med Weidmüller verktyg uppfyller internationella normer och föreskrifter. Pressverktyg för ändhylsor med och utan plastkrage. Tvångsspärr garanterar kvalitetspressning. Upplåsningsmöjlighet vid eventuell felmanövrering PZ 1,5 Pressverktyg för ändhylsor med/utan krage 0,14-1,5 mm PZ 1, mm 0,14-1,5 mm 2 PZ6 HEX Pressverktyg för ändhylsor med/utan krage 0,14-6 mm 2. Sexkantspressning PZ 6 HEX mm 0,14-6 mm 2 PZ4 Pressverktyg för ändhylsor med/utan krage 0,5-4 mm PZ mm 0,5-4 mm 2 PZ6/5 Pressverktyg för ändhylsor med/utan presskrage 0,25-6 mm 2. Fem pressbackar 0,25-0,5, 0,75-1,5, 2,5, 4, och 6 mm PZ 6/ mm 0,25-6 mm 2 6

7 PZ6 ROTO Pressverktyg för ändhylsor, kabelskor med/utan presskrage, roterbart huvud för pressning framifrån eller från sidan, 0,14-6 mm PZ6 ROTO mm 0,14-6 mm 2 PZ16 Pressverktyg för ändhylsor med/utan presskrage 6-16 mm 2. Tre pressbackar 6, 10 och 16 mm PZ mm 0,25-6 mm 2 Pressverktyg för isolerade skarvhylsor Kabelskor, stiftkabelskor, parallell- och serieskarvhylsor och stickkontakter Tvångsspärr garanterar kvalitetscrimp. Upplåsningsmöjlighet vid eventuell felmanövrering. Med anslag för exakt positionering av kontakterna. Testad enligt DIN EN T.1. CTI6 Pressverktyg för isolerade hylsor 0,5-6 mm CTI mm 0,5-6 mm 2 7

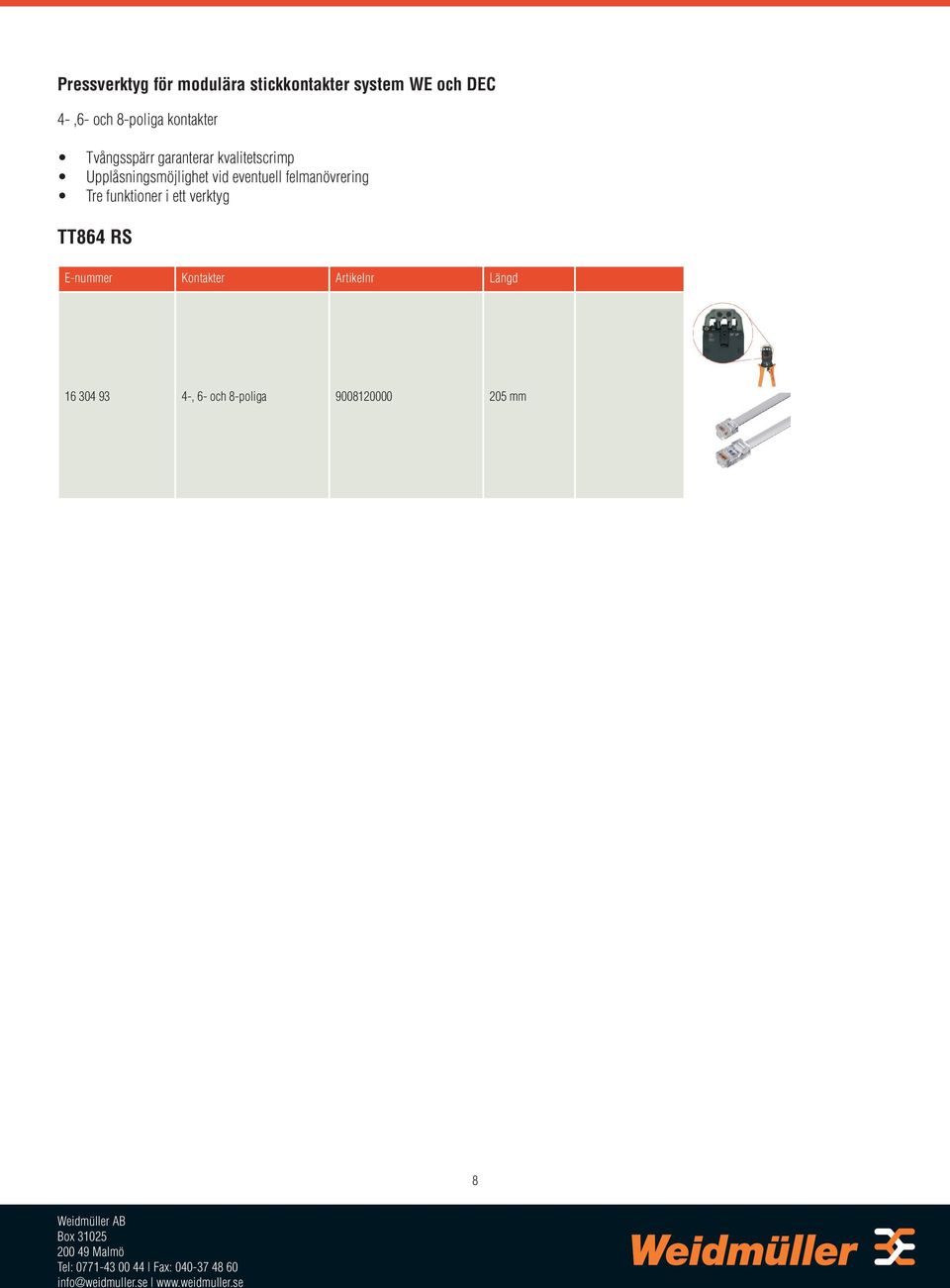

8 Pressverktyg för modulära stickkontakter system WE och DEC 4-,6- och 8-poliga kontakter Tvångsspärr garanterar kvalitetscrimp Upplåsningsmöjlighet vid eventuell felmanövrering Tre funktioner i ett verktyg TT864 RS E-nummer Kontakter Artikelnr Längd , 6- och 8-poliga mm 8

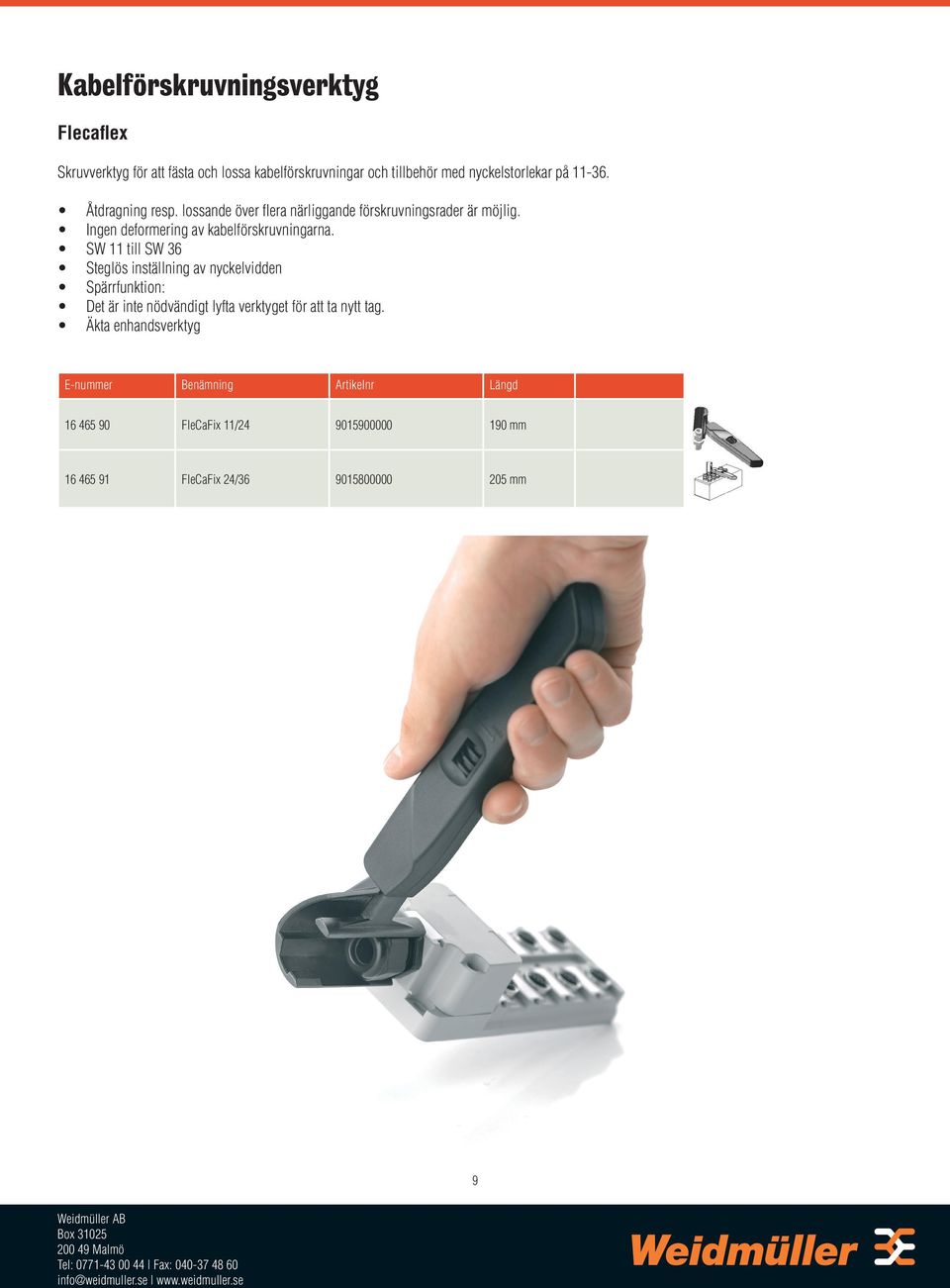

9 Kabelförskruvningsverktyg Flecaflex Skruvverktyg för att fästa och lossa kabelförskruvningar och tillbehör med nyckelstorlekar på Åtdragning resp. lossande över flera närliggande förskruvningsrader är möjlig. Ingen deformering av kabelförskruvningarna. SW 11 till SW 36 Steglös inställning av nyckelvidden Spärrfunktion: Det är inte nödvändigt lyfta verktyget för att ta nytt tag. Äkta enhandsverktyg E-nummer Benämning Artikelnr Längd FleCaFix 11/ mm FleCaFix 24/ mm 9

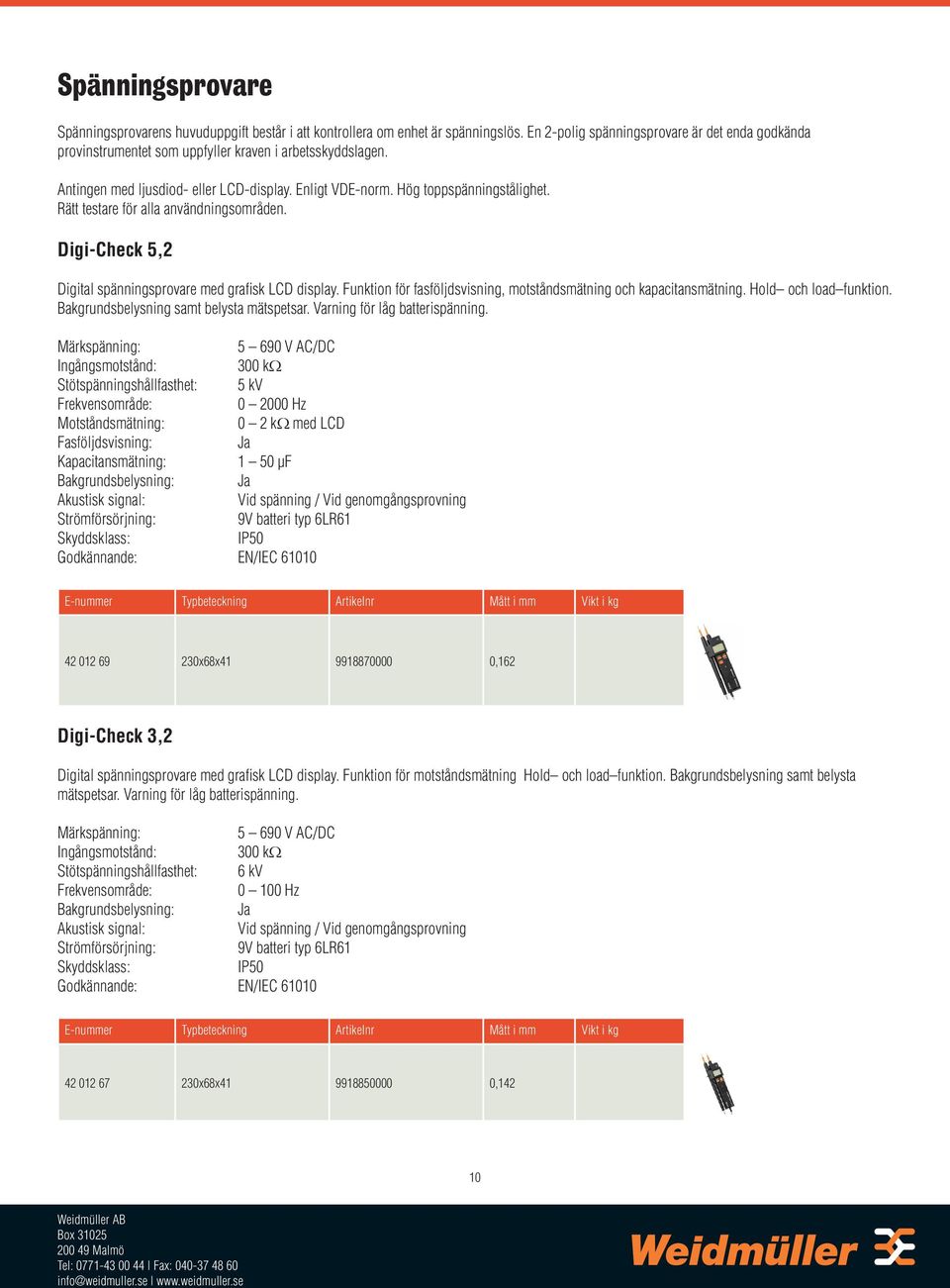

10 Spänningsprovare Spänningsprovarens huvuduppgift består i att kontrollera om enhet är spänningslös. En 2-polig spänningsprovare är det enda godkända provinstrumentet som uppfyller kraven i arbetsskyddslagen. Antingen med ljusdiod- eller LCD-display. Enligt VDE-norm. Hög toppspänningstålighet. Rätt testare för alla användningsområden. Digi-Check 5,2 Digital spänningsprovare med grafisk LCD display. Funktion för fasföljdsvisning, motståndsmätning och kapacitansmätning. Hold och load funktion. Bakgrundsbelysning samt belysta mätspetsar. Varning för låg batterispänning. Märkspänning: V AC/DC Ingångsmotstånd: 300 kω Stötspänningshållfasthet: 5 kv Frekvensområde: Hz Motståndsmätning: 0 2 kω med LCD Fasföljdsvisning: Ja Kapacitansmätning: 1 50 µf Bakgrundsbelysning: Ja Akustisk signal: Vid spänning / Vid genomgångsprovning Strömförsörjning: 9V batteri typ 6LR61 Skyddsklass: IP50 Godkännande: EN/IEC E-nummer Typbeteckning Artikelnr Mått i mm Vikt i kg x68x ,162 Digi-Check 3,2 Digital spänningsprovare med grafisk LCD display. Funktion för motståndsmätning Hold och load funktion. Bakgrundsbelysning samt belysta mätspetsar. Varning för låg batterispänning. Märkspänning: V AC/DC Ingångsmotstånd: 300 kω Stötspänningshållfasthet: 6 kv Frekvensområde: Hz Bakgrundsbelysning: Ja Akustisk signal: Vid spänning / Vid genomgångsprovning Strömförsörjning: 9V batteri typ 6LR61 Skyddsklass: IP50 Godkännande: EN/IEC E-nummer Typbeteckning Artikelnr Mått i mm Vikt i kg x68x ,142 10

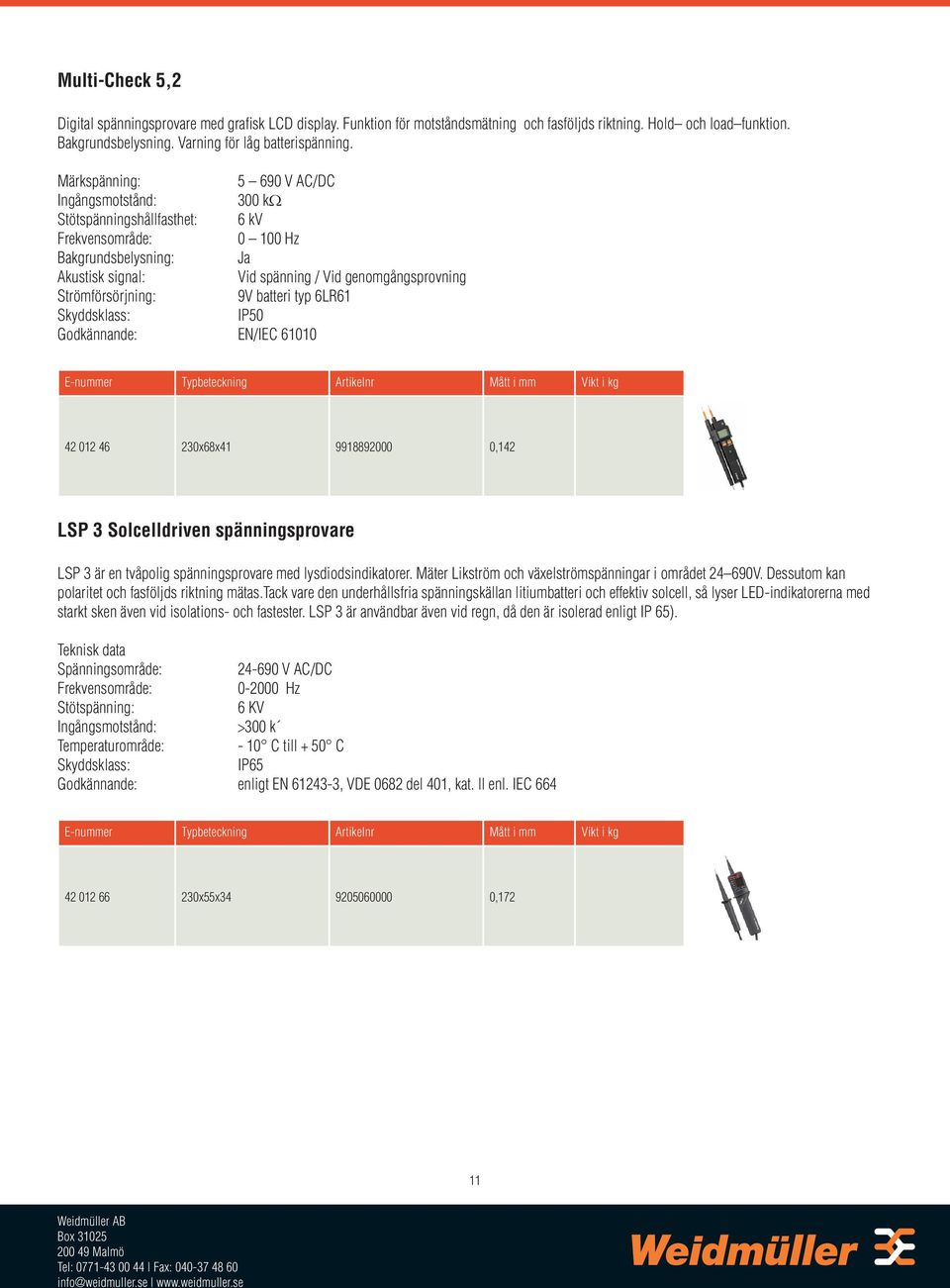

11 Multi-Check 5,2 Digital spänningsprovare med grafisk LCD display. Funktion för motståndsmätning och fasföljds riktning. Hold och load funktion. Bakgrundsbelysning. Varning för låg batterispänning. Märkspänning: V AC/DC Ingångsmotstånd: 300 kω Stötspänningshållfasthet: 6 kv Frekvensområde: Hz Bakgrundsbelysning: Ja Akustisk signal: Vid spänning / Vid genomgångsprovning Strömförsörjning: 9V batteri typ 6LR61 Skyddsklass: IP50 Godkännande: EN/IEC E-nummer Typbeteckning Artikelnr Mått i mm Vikt i kg x68x ,142 LSP 3 Solcelldriven spänningsprovare LSP 3 är en tvåpolig spänningsprovare med lysdiodsindikatorer. Mäter Likström och växelströmspänningar i området V. Dessutom kan polaritet och fasföljds riktning mätas.tack vare den underhållsfria spänningskällan litiumbatteri och effektiv solcell, så lyser LED-indikatorerna med starkt sken även vid isolations- och fastester. LSP 3 är användbar även vid regn, då den är isolerad enligt IP 65). Teknisk data Spänningsområde: V AC/DC Frekvensområde: Hz Stötspänning: 6 KV Ingångsmotstånd: >300 k Temperaturområde: - 10 C till + 50 C Skyddsklass: IP65 Godkännande: enligt EN , VDE 0682 del 401, kat. ll enl. IEC 664 E-nummer Typbeteckning Artikelnr Mått i mm Vikt i kg x55x ,172 11

12 Combi-Check 1.3 Tvåpolig spänningsprovare för enhandsmätning. Försedd med skydd för provspetsarna, fasföljds riktning Inbyggd belysning. Akustisk signal för spänning och genomgångsprovning. Varning för låg batterispänning. Märkspänning: V AC/DC Stötspänningshållfasthet: 6 kv Frekvensområde: Hz Indikator: led Likspänning: 6, 12, 24, 50, 120, 230, 400, 690 V LED Växelspänning: 6, 12, 24, 50, 120, 230, 400, 690 V LED Fasprovning: LED Polaritet (+/ ): LED Genomgångsprovning: < 500 kω Batteri inklusive: Ja EN /IEC Norm VDE godkännande: 0682 E-nummer Typbeteckning Artikelnr Mått i mm Vikt i kg x55x ,135 Master-Check 3.2 Tvåpolig spänningsprovare för enhandsmätning. Försedd med skydd för mätspetsarna. Utrustad med funktion för genomgångsprovning samt varning för låg batterispänning. Märkspänning: V AC/DC Stötspänningshållfasthet: Upp till 4 kv Frekvensområde: Hz Indikering: LED Likspänning: 6, 12, 24, 50, 120, 230, 400 V LED Växelspänning: 6, 12, 24, 50, 120, 230, 400 V LED Fasprovning: LED Polaritet (+/ ): LED Genomgångsprovning: < 500 kω Strömförsörjning: 2 st batterier typ AAA Batteri inklusive: Ja EN /IEC Norm: VDE godkännsnde: 0682 E-nummer Typbeteckning Artikelnr Mått i mm Vikt i kg x55x ,135 12

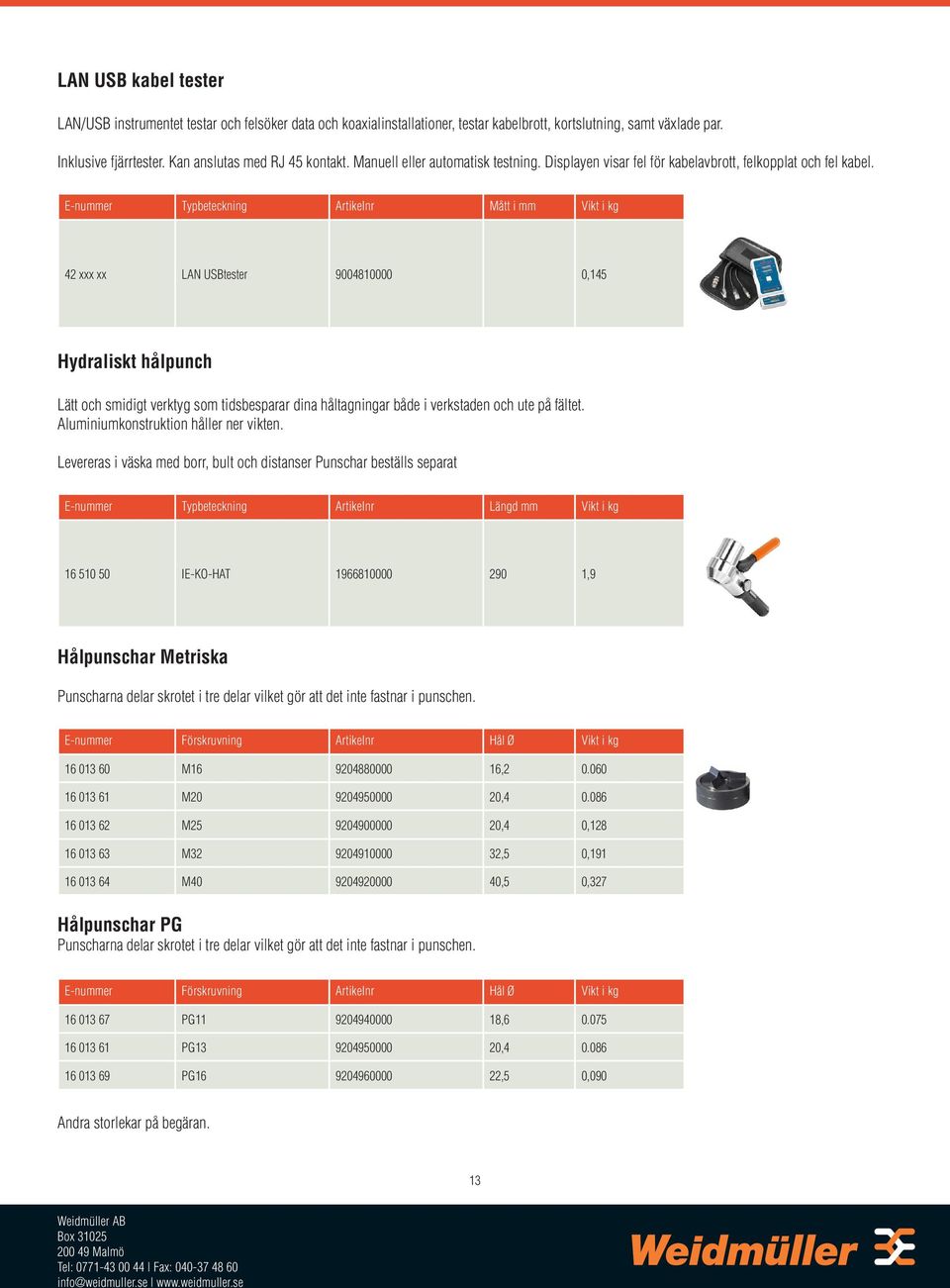

13 LAN USB kabel tester LAN/USB instrumentet testar och felsöker data och koaxialinstallationer, testar kabelbrott, kortslutning, samt växlade par. Inklusive fjärrtester. Kan anslutas med RJ 45 kontakt. Manuell eller automatisk testning. Displayen visar fel för kabelavbrott, felkopplat och fel kabel. E-nummer Typbeteckning Artikelnr Mått i mm Vikt i kg 42 xxx xx LAN USBtester ,145 Hydraliskt hålpunch Lätt och smidigt verktyg som tidsbesparar dina håltagningar både i verkstaden och ute på fältet. Aluminiumkonstruktion håller ner vikten. Levereras i väska med borr, bult och distanser Punschar beställs separat E-nummer Typbeteckning Artikelnr Längd mm Vikt i kg IE-KO-HAT ,9 Hålpunschar Metriska Punscharna delar skrotet i tre delar vilket gör att det inte fastnar i punschen. E-nummer Förskruvning Artikelnr Hål Ø Vikt i kg M , M , M ,4 0, M ,5 0, M ,5 0,327 Hålpunschar PG Punscharna delar skrotet i tre delar vilket gör att det inte fastnar i punschen. E-nummer Förskruvning Artikelnr Hål Ø Vikt i kg PG , PG , PG ,5 0,090 Andra storlekar på begäran. 13

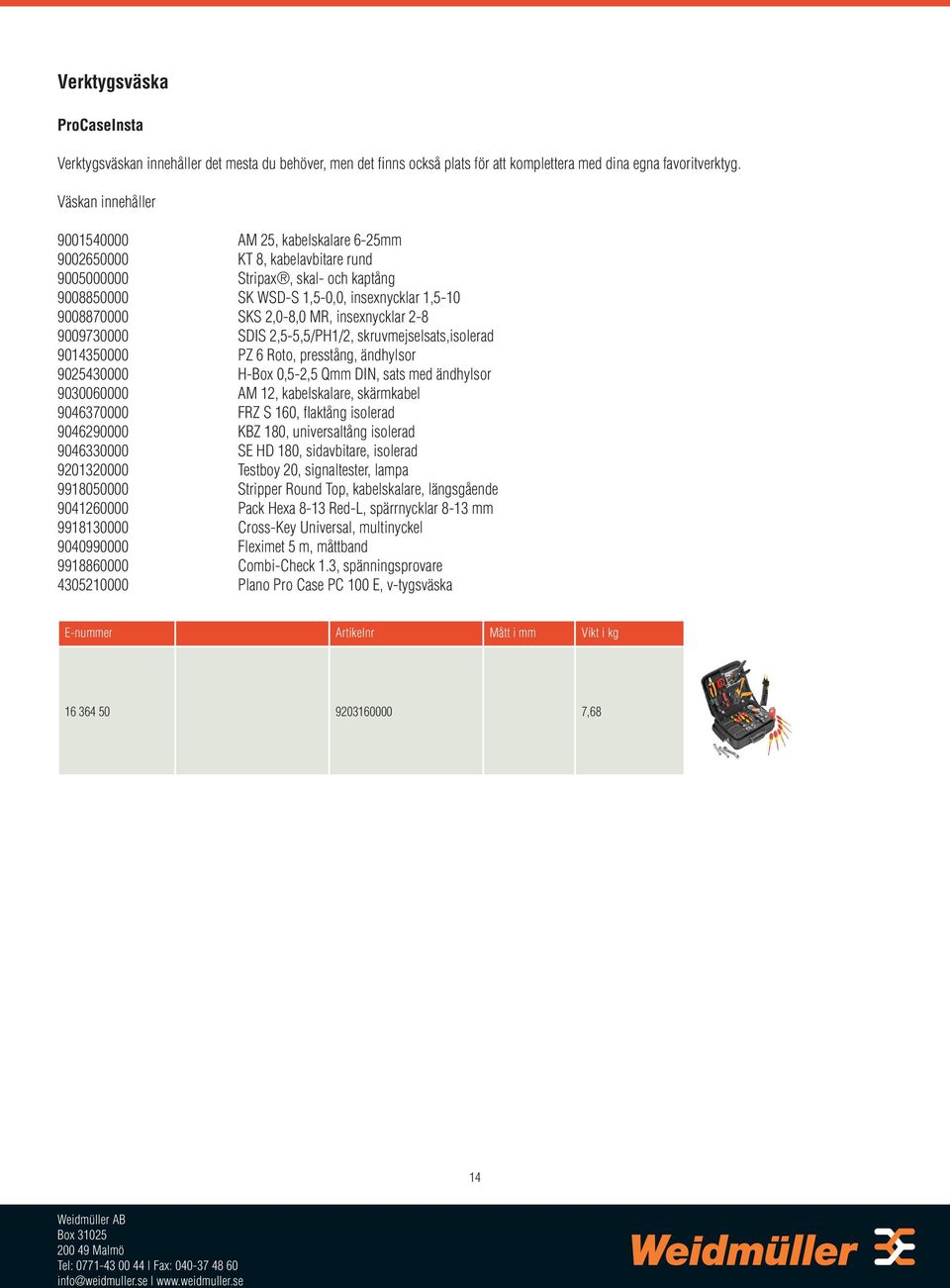

14 Verktygsväska ProCaseInsta Verktygsväskan innehåller det mesta du behöver, men det finns också plats för att komplettera med dina egna favoritverktyg. Väskan innehåller AM 25, kabelskalare 6-25mm KT 8, kabelavbitare rund Stripax, skal- och kaptång SK WSD-S 1,5-0,0, insexnycklar 1, SKS 2,0-8,0 MR, insexnycklar SDIS 2,5-5,5/PH1/2, skruvmejselsats,isolerad PZ 6 Roto, presstång, ändhylsor H-Box 0,5-2,5 Qmm DIN, sats med ändhylsor AM 12, kabelskalare, skärmkabel FRZ S 160, flaktång isolerad KBZ 180, universaltång isolerad SE HD 180, sidavbitare, isolerad Testboy 20, signaltester, lampa Stripper Round Top, kabelskalare, längsgående Pack Hexa 8-13 Red-L, spärrnycklar 8-13 mm Cross-Key Universal, multinyckel Fleximet 5 m, måttband Combi-Check 1.3, spänningsprovare Plano Pro Case PC 100 E, v-tygsväska E-nummer Artikelnr Mått i mm Vikt i kg ,68 14

15 Skal- och crimpmaskin. CrimpFix 2,5M Automatisk skal- och pressmaskin för ändhylsor, klipper och pressar på en ändhylsa i en rörelse. För kablar 0,5-2,5 mm 2. E-nummer Artikelnr Mått i mm Vikt i kg CrimpFix 2,5M

16 Weidmüller positionerar sig framgångsrikt över hela världen som den ledande leverantören av lösningar för elektriska anslutningar, överföring, konditionering och omvandling av kraft, signaler och data i industriella omgivningar. Företaget utvecklar, producerar och säljer produkter inom området för elektrisk anslutning och elektronik. Weidmüllers produkt- och tjänsteportfölj är inriktad på att höja värdet på produkterna och därmed också våra kunders verksamhet. Weidmüllerkoncernen har en global inriktning med egna fabriker, säljbolag och representanter i över 70 länder. Under räkenskapsåret 2008 nådde Weidmüller en försäljning av 533 miljoner euro. Företaget sysselsätter personer över hela världen /2009
