3Produktinformation. ETW 803 Värmekrymp

Transkript

1 ETW 803 Värmekrymp Produktbeskrivning ETW 803 värmekrymp på rulle har utvecklats för att möta behovet av nötningsskydd, isolering och tätning av svagströmsapplikationer. Värmekrympslangen är packad i en box vilket underlättar förvaring samt reducerar spillbitar till ett absolut minimum. Boxen skyddar också mot olja, fett samt föroreningar. Pålitlighet 3M värmekrympslang tillgodoser högt ställda kvalitetskrav genom ISO 9002 certifierade fabriker. E-nummer Typ Dimension ETW 803 3/1 ETW 3,0 mm - 1,0 mm ETW 803 6/2 ETW 6,0 mm 2,0 mm ETW 803 9/3 ETW 9,0 mm 3,0 mm ETW /4 ETW 12,0 mm 4,0 mm ETW /6 ETW 19,0 mm 6,0 mm Tekniska egenskaper Värde Krympfaktor 3:1 Basmaterial Polyolefin Min. krymptemperatur 120ºC min. Kontinuerlig arbetstemperatur -55ºC till +110ºC Draghållfasthet 12N/mm² Längdförändring -10% max. Isolerförmåga 180 kv/cm Brännbarhet Självslocknande# Motståndsförmåga 1*10 6 Ohm.cm DA

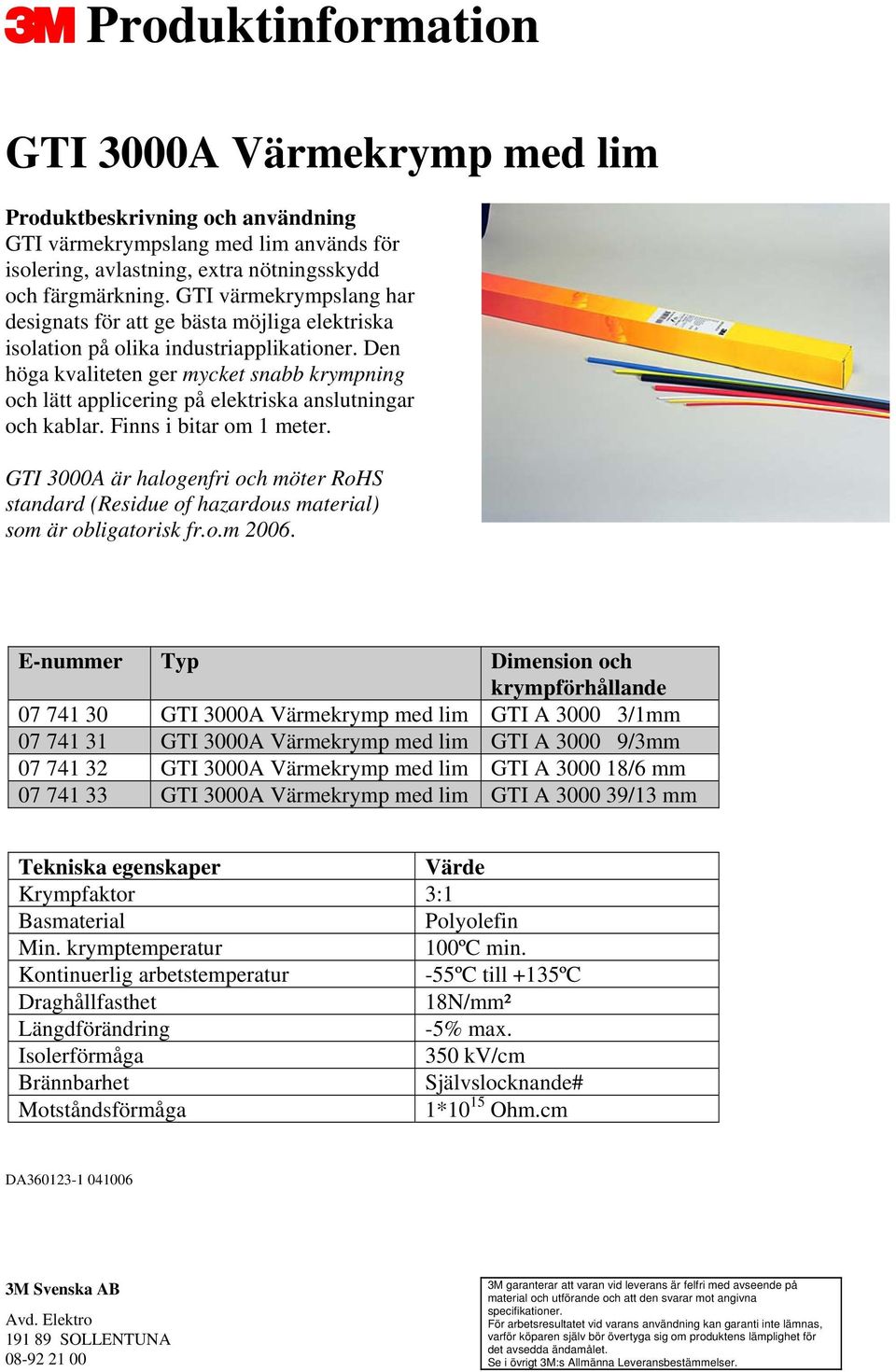

2 GTI 3000A Värmekrymp med lim Produktbeskrivning och användning GTI värmekrympslang med lim används för isolering, avlastning, extra nötningsskydd och färgmärkning. GTI värmekrympslang har designats för att ge bästa möjliga elektriska isolation på olika industriapplikationer. Den höga kvaliteten ger mycket snabb krympning och lätt applicering på elektriska anslutningar och kablar. Finns i bitar om 1 meter. GTI 3000A är halogenfri och möter RoHS standard (Residue of hazardous material) som är obligatorisk fr.o.m E-nummer Typ Dimension och krympförhållande GTI 3000A Värmekrymp med lim GTI A /1mm GTI 3000A Värmekrymp med lim GTI A /3mm GTI 3000A Värmekrymp med lim GTI A /6 mm GTI 3000A Värmekrymp med lim GTI A /13 mm Tekniska egenskaper Värde Krympfaktor 3:1 Basmaterial Polyolefin Min. krymptemperatur 100ºC min. Kontinuerlig arbetstemperatur -55ºC till +135ºC Draghållfasthet 18N/mm² Längdförändring -5% max. Isolerförmåga 350 kv/cm Brännbarhet Självslocknande# Motståndsförmåga 1*10 15 Ohm.cm DA

3 GTI Värmekrymp - sortimentbox Produktbeskrivning GTI värmekrymp sortimentbox är en plastlåda som innehåller 96 st tunnväggiga värmekrympslangar för 6 olika diametrar, alla 15 cm långa. Boxen finns i två olika utföranden; svart och färgad. Färgboxen innehåller slangar i fem olika färger: gul/grön, blå, röd, transparent och brun. Användning GTI värmekrympslang används för isolering, avlastning, extra nötningsskydd och färgmärkning. GTI värmekrympslang har designats för att ge bästa möjliga elektriska isolation på olika industriapplikationer. Den höga kvaliteten lovar snabb krympning och lätt applicering på elektriska anslutningar och kablar. E-nummer Typ Dimension GTI Värmekrymp Box Färgad GTI 3,2 mm - 19 mm GTI Värmekrymp Box Svart GTI 3,2 mm - 19 mm Tekniska egenskaper Värde Krympfaktor 2:1 Basmaterial Polyolefin Min. krymptemperatur 100ºC min. Kontinuerlig arbetstemperatur -55ºC till +135ºC Draghållfasthet 15N/mm² Längdförändring -5% max. Isolerförmåga 450 kv/cm Brännbarhet Självslocknande# Motståndsförmåga 1*10 6 Ohm.cm # Ej transparent

4 Innehåll Svart box Färgad box Storlek / Färg Svart Gulgrön Blå Röd Transparent Brun 3,2 1,6 mm 28 st 8 st 7 st 7 st 4 st 2 st 4,8 2,4 mm 23 st 7 st 5 st 5 st 4 st 2 st 6,4 3,2 mm 22 st 6 st 5 st 5 st 4 st 2 st 9,5 4,8 mm 14 st 3 st 3 st 3 st 3 st 2 st 12,7 6,4 mm 9 st 2 st 2 st 2 st 2 st 1 st 19,0 9,5 mm 8 st 2 st 2 st 2 st 1 st 1 st DA

5 GTI Värmekrymp Produktbeskrivning och användning GTI värmekrympslang används för isolering, avlastning, extra nötningsskydd och färgmärkning. GTI värmekrympslang har designats för att ge bästa möjliga elektriska isolation på olika industriapplikationer. Den höga kvaliteten lovar snabb krympning och lätt applicering på elektriska anslutningar och kablar. Finns i bitar om 1 meter i följande färger: svart, blå samt gul/grön. E-nummer Typ Dimension GTI Värmekrymp gul/grön GTI 3,2 1,6 mm GTI Värmekrymp gul/grön GTI 6,4 3,2 mm GTI Värmekrymp gul/grön GTI 12,7 6,4 mm GTI Värmekrymp svart GTI 1,2 0,6 mm GTI Värmekrymp svart GTI 2,4 1,2 mm GTI Värmekrymp svart GTI 4,8 2,4 mm GTI Värmekrymp svart GTI 9,5 4,8 mm GTI Värmekrymp svart GTI 12,7 6,0 mm GTI Värmekrymp blå GTI 2,4 1,2 mm GTI Värmekrymp blå GTI 4,8 2,4 mm GTI Värmekrymp blå GTI 9,5 4,8 mm GTI Värmekrymp blå GTI 12,7 6,0 mm Tekniska egenskaper Värde Krympfaktor 2:1 Basmaterial Polyolefin Min. krymptemperatur 100ºC min. Kontinuerlig arbetstemperatur -55ºC till +135ºC Draghållfasthet 15N/mm² Längdförändring -5% max. Isolerförmåga 450 kv/cm Brännbarhet Självslocknande# Motståndsförmåga 1*10 6 Ohm.cm # Ej transparent DA

6 HDT-A Värmekrympslang Tjockväggig slang med hot melt lim Produktbeskrivning HDT-A värmekrymp har utvecklats för att möta behovet av isolering och tätning av lågspänningskablar 1000 V. 3M värmekrympslang tillgodoser högt ställda kvalitetskrav genom ISO 9002 certifierade fabriker. E-nummer Typ Dimension HDT-A, 1 meter 12/3 mm HDT-A, 1 meter 19/6 mm HDT-A, 1 meter 30/8 mm HDT-A, 1 meter 38/12 mm HDT-A, 1 meter 48/15 mm HDT-A, 1 meter 85/26 mm HDT-A, 1 meter 115/38 mm Tekniska egenskaper Värde Krympfaktor 4:1 Basmaterial Polyolefin med hot melt Min. krymptemperatur 130ºC min. Kontinuerlig arbetstemperatur -55ºC till +130ºC Draghållfasthet 15N/mm² Längdförändring -10% max. Isolerförmåga 110 kv/cm Brännbarhet Självslocknande# Motståndsförmåga 1*10 14 Ohm.cm DA

7 Kontaktfjäder Användning För lödfri kontaktförbindning av kabelskärm. Beskrivning Fjädrarna är tillverkade i rostfritt stål (X 12 CR NI 177) med avrundade kanter. Kontaktförbindningen är testad enligt VDE0220. E-nr Typ Kabel Ø (mm) Mått fjäder (mm) Min Max Ø (A) Bredd (B) Längd Tjocklek P59 4,0 10,0 3,5 6,0 80 0, P60 9,0 15,0 7,5 10, , P61 14,0 22,0 11,0 16, , P62 18,5 29,0 14,5 16, , P63 23,5 37,0 18,5 16, , P64 31,0 50,0 25,0 16, , P65 44,0 70,0 32,0 20, ,45 P66 58,0 94,0 44,0 20, ,55 DA

8 MDT-A Värmekrympslang Medium väggtjocklek med hot melt lim Produktbeskrivning MDT-A värmekrymp har utvecklats för att möta behovet av isolering och tätning av skarvhylsor för lågspänning upp till 1000 V. 3M värmekrympslang tillgodoser högt ställda kvalitetskrav genom ISO 9002 certifierade fabriker. E-nummer Typ Dimension MDT-A, 1 meter 12/3 mm MDT-A, 1 meter 19/6 mm MDT-A, 1 meter 32/6 mm MDT-A, 1 meter 38/12 mm MDT-A, 1 meter 50/18 mm MDT-A, 1 meter 70/26 mm MDT-A, 1 meter 90/36 mm Tekniska egenskaper Värde Krympfaktor Upp till 4.5:1 Basmaterial Polyolefin med hot melt Min. krymptemperatur 135ºC min. Kontinuerlig arbetstemperatur -35ºC till +130ºC Draghållfasthet 19N/mm² Längdförändring -10% max. Isolerförmåga 110kV/cm Brännbarhet Självslocknande# Motståndsförmåga 1*10 13 Ohm.cm DA

9 PST Grentätning 3-fingerhandske, avsedd för tätning av gren på plastkabel Grentätningarna är av kallkrympsutförande. Detta innebär att grentätningarna är uppspända på spiralkärnor av plast. När spiralerna dras ut krymper slangarna omedelbart och skapar en säker fukttätning. EPDM gummi E-nr Mått grentätning Mått kabel mm Motsvarar ungefär mm okrympt Ledardiam Kabeldiam Typ A B C D min max min max 12kV 24kV A ,6 18,3 37,3 61,5 3x16-3x B ,1 24,1 37,3 61,5 3x16-3x50 3x16-3x C ,7 30,0 37,3 61,5 3x35-3x150 3x16-3x D ,5 35,1 50,7 78,8 3x95-3x300 3x25-3x E ,9 41,4 67,2 106,7 3x185-3x630 3x95-3x400 Silikon gummi E-nr Mått kabel mm Avsedd för kabelarea mm 2 Ledardiam Kabeldiam Typ min max min max 12kV 24kV B 16,1 24,1 37,3 61,5 3x 16-3x 35 3x16-3x C 17,6 30,0 37,3 61,5 3x 35-3x150 3x16-3x D 22,2 35,1 50,7 78,8 3x 95-3x300 3x25-3x E 26,9 42,4 67,2 106,7 3x185-3x630 3x95-3x400 DA

10 PST Kallkrympslangar Slangar uppspända på en borttagbar spiralkärna av plast För elektrisk isolation och mekaniskt skydd Tätar, bibehåller sin smidighet och sitt tryck Enkel montering, ingen värme eller verktyg behövs Motstår syror, alkalier, ozon och UVstrålning PST slangar av EPDM-gummi Serien Motstår fukt, syror, alkalier, ozon och UV-strålning Upp till 1000 V isolation Tjockväggig för god mekanisk tålighet PST Kallkrympslang, svart, EPDM E-nummer Typ Diameter max - min Längd krympt (mm) (mm)* PST ALUS PST PST PST PST PST PST , * Max. och min. är de rekommenderade diametermåtten på underliggande material, för att slangen lätt ska kunna appliceras resp. uppnå erforderlig tätning.

11 PST slangar av silikongummi Serien Självslocknande; Temperaturområde -55 C C Vattenavstötande yta PST Kallkrympslang, grå, silikon E-nummer Typ Diameter max - min Längd krympt (mm) (mm)* , , , , X Y * Max. och min. är de rekommenderade diametermåtten på underliggande material, för att slangen lätt ska kunna appliceras resp. uppnå erforderlig tätning. DA

12 Scotchcast Gjutharts 1471 Polyuretanharts för elektrisk isolering samt mekaniskt skydd genom ingjutning av t.ex. kabelskarvar. Levereras i Unipak-förpackning med harts och härdare i samma genomskinliga påse, åtskilda av en mittsöm. När denna bryts kan de två komponenterna blandas, utan att påsen öppnas, tills färgen är homogen. Då är hartsen klar för gjutning. Härdad gjutharts påverkas ej av fukt. Temperaturgränser: kontinuerligt max +95ºC. kortvarigt max +120ºC. E-nr Typ Innehåll g A B C 420 Scotchcast Gjutharts 2140U Polyuretanharts för elektrisk isolering samt mekaniskt skydd av t.ex. gummikablar med mantelskador. Levereras i Unipak-förpackning med harts och härdare i samma genomskinliga påse, åtskilda av en mittsöm. När denna bryts kan de två komponenterna blandas, utan att påsen öppnas, tills färgen är homogen. Då är hartsen klar för gjutning. Härdad gjutharts påverkas ej av fukt. E-nr Typ Innehåll g U-A U-B U-C U-D3 650 DA

13 Scotch 24 Skärmstrumpa Cu Användning Skärmstrumpa av förtent koppar för t.ex. elektrostatisk skärmning av kabelskarvar. Leveransutförande Levereras i rulle. E-nr Typ Längd m Bredd mm Tjocklek mm ,6 25 0,4 DA

14 Tillbehör kabelskarvar Uppbyggnadssats Tilläggssats för QS 1000 kabelskarv. Satsen innehåller 3 st. kallkrympslangar för uppbyggnad av fasdiametern. Används när kabelns area ej täcks av standardskarvens areaområde. E-nr För area Bygger upp Anv. tillsammans med mm² till area mm² QS 1000 skarv E-nr led, led, led, led, , led, led, led, Övergångssats för skarvning av 3-ledarkabel mot 3 st 1- ledarkablar Satsen innehåller grentätning, isolationsslangar i kallkrympsutförande samt skärmstrumpa för skärmning. Används vid skarvning av 3-ledarkabel mot 3 st. 1-ledarkablar. Satsen kompletteras med 1-ledarskarvsats enligt nedanstående tabell. E-nr För area Anv. tillsammans med mm² QS 1000 skarv E-nr * led, * led, DA
