1 PEM130SWE 02/08 1/8 Montageanvisning PEM130SWE 02/08 1 kv KRYMPKABELSKARV MED SKRUVSKARVHYLSOR FÖR PLASTISOLERAD 3-OCH 4-LEDARKABEL SVENSKA

2 2/8 PEM130SWE 02/08 GENERELL INFORMATION - Kontrollera att skarvsatsen passar till aktuell kabel. - Kontrollera att materialet i skarvsatsen stämmer överens med innehållsförteckningen. - Läs noggrant igenom hela monteringsanvisningen innan kabelprepareringen påbörjas. - Var noggrann och se till att materielen hålls ren under installationen. - Städa arbetsplatsen efter avslutat arbete. GENERELLA INSTRUKTIONER FÖR VÄRMEKRYMPNING - Använd en gasolbrännare avsedd för värmekrympning. - Börja krympningen enligt anvisningen och krymp slangarna runt om innan fortsättning sker i längdriktningen. - Håll hela tiden lågan rörlig så att inte slangarna blir överhettade. - Se till att ventilationen är god och att allt brandfarligt är bortblockat från arbetsplatsen. - Rengör mantel och ledarisolering innan krympning. - Följ alltid anvisningarna för att undvika att luft stängs in i slangarna. - Kontrollera att krympslangen krymper runt hela kabeln innan du fortsätter att krympa. - Om krympslangen vänder sig ut och in vid slutet av krympningen, rikta lågan åt andra hållet och dra försiktigt slangen till rätt läge. - När krympningen är avslutad ska krympslangen ha en jämn och len yta. OBS! LEGAL NOTICE - Denna produkt får endast installeras av person med erforderlig kunskap och utbildning avseende installationsarbete och säkerhets- och installationsfrågor avseende elektrisk utrustning. Om tillämplig lagstiftning eller gällande föreskrifter innehåller bestämmelser eller rekommendationer beträffande sådan kunskap och utbildning eller behörighetskrav - med avseende på installation av elektrisk utrustning skall vad som härvid föreskrivs tillämpas med avseende på den som utför installationen. Vid tveksamhet om vad som gäller kontrollera med fackkunskap. - Ensto friskriver sig från allt ansvar avseende krav i anledning av felaktig användning eller felaktig installation av produkten eller underlåtenhet att iaktta lokala säkerhetsföreskrifter eller andra tillämpliga bestämmelser eller rekommendationer. - VARNING: Underlåtenhet att följa instruktionerna avseende installation kan resultera i skada på produkten och även allvarlig skada på person eller dödsfall. INNEHÅLLSFÖRTECKNING SJ skruvskarvhylsa Värmekrympslang för ledarisolering Värmekrympslang för manteln (SJK) Omvikningshylsa (SJKK) Rengörningsservetter Smärgelduk Trådskydd (SJK1.47, 2.47, 3.47) Mothållsverktyg (Al-profil) (ej i SJK0.47) Utfyllnadsbit (SJK2.47, 3.47,4.47) Montageanvisning (PEM130) 4 st 4 st 2 st 8 st

- Städa arbetsplatsen efter avslutat arbete. GENERELLA INSTRUKTIONER FÖR VÄRMEKRYMPNING - Använd en gasolbrännare avsedd för värmekrympning.

3 PEM130SWE 02/08 3/8 MONTAGEANVISNING FÖR PLASTISOLERAD 4-LEDARKABEL Typ Ledararea mm² A/mm B/mm SJK0.47 Al/Cu SJK1.47 Al/Cu SJK2.47 Al/Cu SJK3.47 Al/Cu SJK4.47 Al/Cu SJK2.4 Al SJK3.4 Al SJK4.4 Al SJKK2.47 Al/Cu SJKK3.47 Al/Cu SJKK4.47 Al/Cu Notera för SJK1.47: Om ledaren är 6 mm², måste ledaren vikas dubbel innan ledaren placeras i skarvröret. 1. Rengör kablarna. Klipp kablarna i passande längd. 2. Markera och avmantla kablarna enligt mått A och B i tabellen. A B X Ruggas upp Ruggas upp X = Skarvhylsans insticksdjup +10 mm X = Notera för SJK1.47: Om ledaren är 6 mm², måste ledaren skalas 80 mm för att kunna vikas dubbel innan ledaren placeras i skarvröret. 3. Anpassa ledarna till önskad position och kontrollera att fasföljden stämmer. 4. Rugga upp mantel (med medföljande smärgelduk) ca 150 mm mätt från mantelkanten. 5. Trä på krympslangarna för manteln på kabeln, samt dom mindre krympslangarna för ledarisolering på ledarna.

47 Al/Cu 150-300 300 450 Notera för SJK1.47: Om ledaren är 6 mm², måste ledaren vikas dubbel innan ledaren placeras i skarvröret. 1. Rengör kablarna. Klipp kablarna i passande längd. 2.

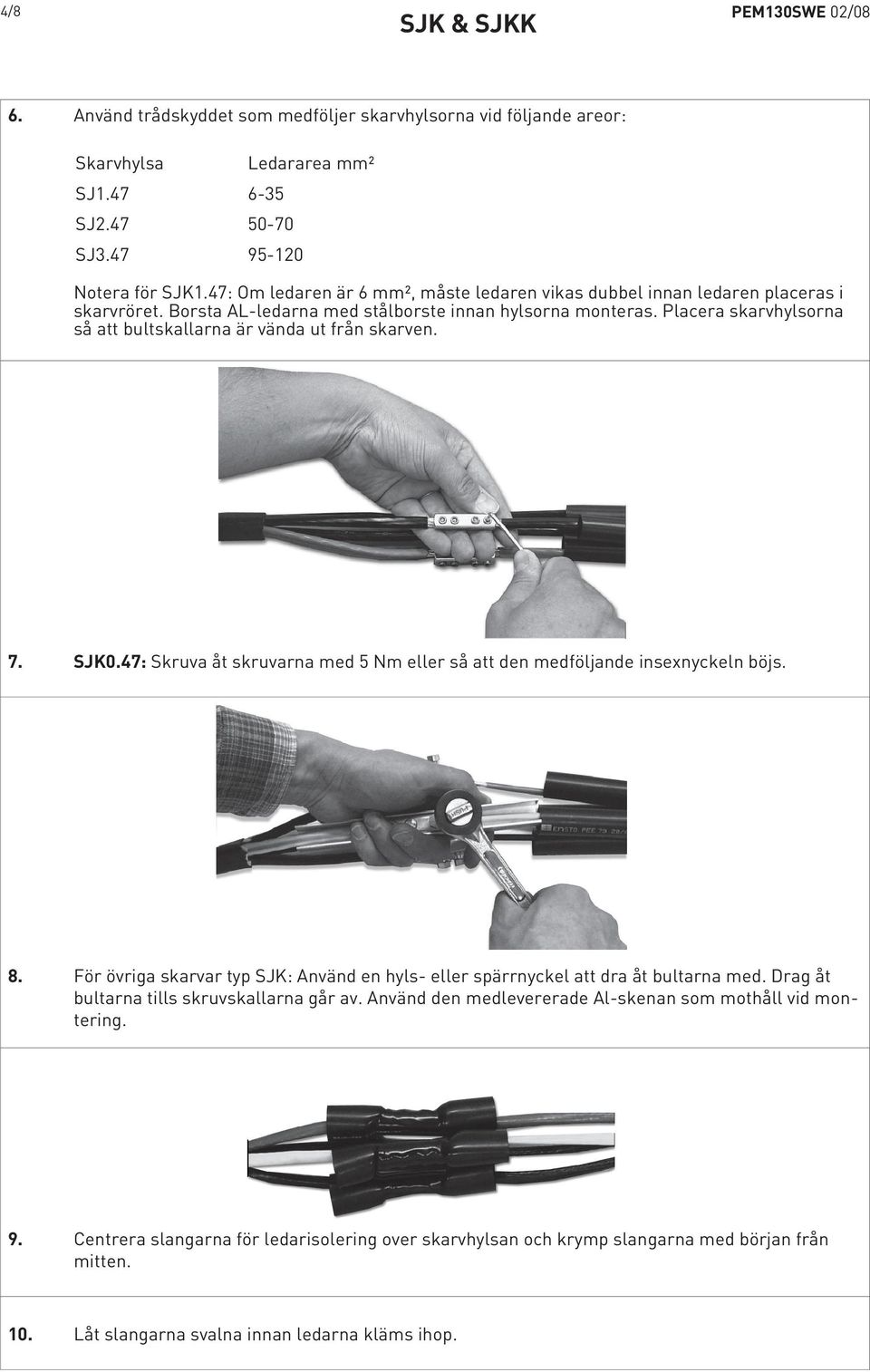

4 4/8 PEM130SWE 02/08 6. Använd trådskyddet som medföljer skarvhylsorna vid följande areor: Skarvhylsa SJ SJ SJ Ledararea mm² Notera för SJK1.47: Om ledaren är 6 mm², måste ledaren vikas dubbel innan ledaren placeras i skarvröret. Borsta AL-ledarna med stålborste innan hylsorna monteras. Placera skarvhylsorna så att bultskallarna är vända ut från skarven. 7. SJK0.47: Skruva åt skruvarna med 5 Nm eller så att den medföljande insexnyckeln böjs. 8. För övriga skarvar typ SJK: Använd en hyls- eller spärrnyckel att dra åt bultarna med. Drag åt bultarna tills skruvskallarna går av. Använd den medlevererade Al-skenan som mothåll vid montering. 9. Centrera slangarna för ledarisolering over skarvhylsan och krymp slangarna med början från mitten. 10. Låt slangarna svalna innan ledarna kläms ihop.

Placera skarvhylsorna så att bultskallarna är vända ut från skarven. 7. SJK0.47: Skruva åt skruvarna med 5 Nm eller så att den medföljande insexnyckeln böjs. 8.

5 PEM130SWE 02/08 5/8 11. För SJK. Centrera ytterhylsan över skarven och krymp med början från mitten. 12. För SJKK. (med omvikningshylsa) Centrera och vik runt omvikningshylsan runt kabelskarven. Lås omvikningshylsan med den medföljande skenan och krymp därefter med början från mitten. 13. Kabelskarven är nu klar att tas i drift, men låt den svalna innan den belastas mekaniskt. MONTAGEINSTRUKTION FÖR PLASTISOLERAD 4-LEDARE MOT 3+1-LEDARKABEL Typ Ledararea mm² A/mm B/mm D/mm E/mm SJK0.47 Al/Cu SJK1.47 Al/Cu SJK2.47 Al/Cu SJK3.47 Al/Cu SJK4.47 Al/Cu SJK2.4 Al SJK3.4 Al SJK4.4 Al SJKK2.47 Al/Cu SJKK3.47 Al/Cu SJKK4.47 Al/Cu Skarven görs som en 4-ledarkabel förutom att skärmtrådarna från 3-ledarkabeln skarvas med den grön/gula ledaren på 4-ledarkabeln.

MONTAGEINSTRUKTION FÖR PLASTISOLERAD 4-LEDARE MOT 3+1-LEDARKABEL Typ Ledararea mm² A/mm B/mm D/mm E/mm SJK0.47 Al/Cu 6-25 100 150 50 200 SJK1.47 Al/Cu 6-50 150 250 60 340 SJK2.

6 6/8 PEM130SWE 02/ Avmantla kabeln enligt bilden med måttuppgifter från tabellen. A B 3+1 D E 4 El-tejp X Ruggas upp Ruggas upp X = Skarvhylsans insticksdjup +10 mm X = Notera för SJK1.47: Om ledaren är 6 mm², måste ledaren skalas 80 mm för att kunna vikas dubbel innan ledaren placeras i skarvröret. 16. Linda några varv el-tejp under skärmtrådarna vid grenen på 3-ledarkabeln (se bild). 17. Vira ihop skärmtrådarna till en ledare. Klipp av ledaren till lämplig längd. (för 6 mm² viks ledaren dubbel). Skärmtrådarna(Cu) virade till en ledare Utfyllnadsbit Placera utfyllnadsbiten i skarvhylsan tillsammans med skärmtrådarna.

47: Om ledaren är 6 mm², måste ledaren skalas 80 mm för att kunna vikas dubbel innan ledaren placeras i skarvröret. 16.

8 8/8 PEM130SWE 02/08 PEM130SWE / Issue 02/08 UTILITY NETWORKS ENSTO SEKKO OY P.O.BOX PORVOO, FINLAND TEL FAX UTILITY.NETWORKS@ENSTO.COM ENSTO SEKKO OY, FILIAL SVERIGE VÄSTBERGA ALLÉ HÄGERSTEN, SWEDEN TEL FAX
