EPJMe-1C-12/24-F-T3. 1. Förberedelse av kabel. E-nummer Kabel ledare. Spänningsområde Uo/U (Um) Max längd hylsa. Tvärsnitt (IEC 502)

Transkript

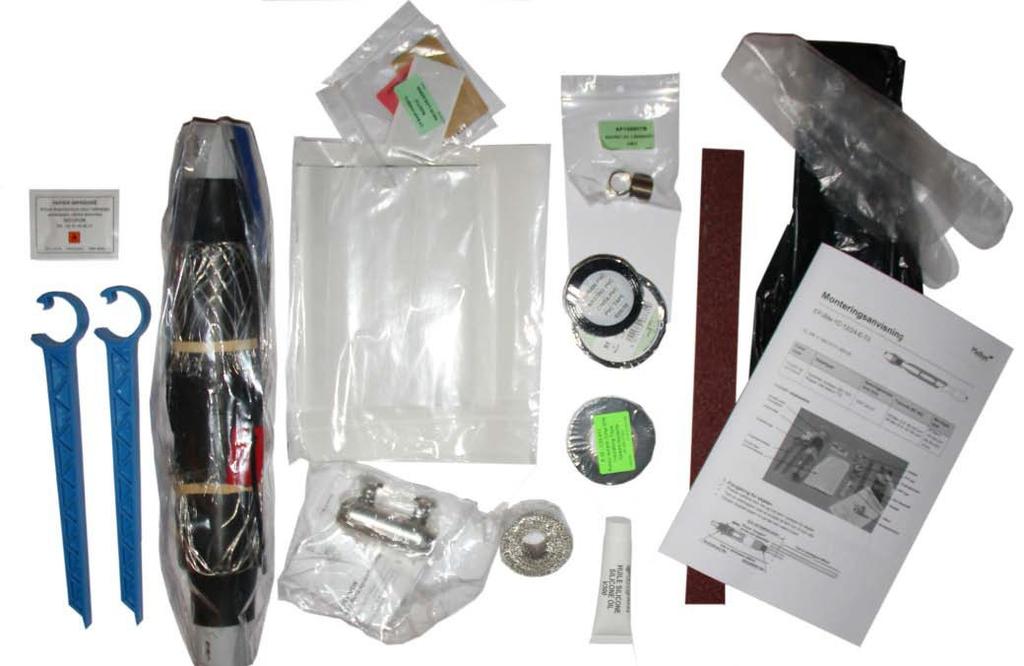

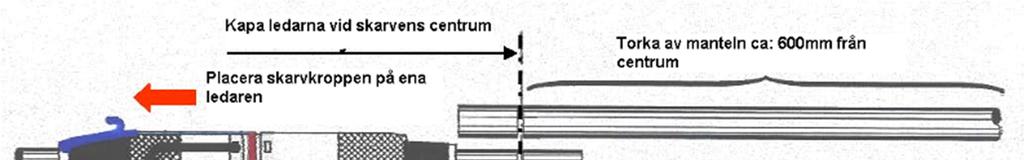

1 Monteringsanvisning EPJMe-1C-12/24-F-T3 E-nummer Kabel ledare Kabeltyper Spänningsområde Uo/U (Um) Tvärsnitt (IEC 502) Max längd hylsa Koppar och aluminium Syntetisk isolation (IEC 502) Koppar tråd skärm (T3) 12/20 (24) kv EPJMe-12-F: mm² EPJMe-24-F: mm² EPJMe-F: 160 mm Min Pex. Dia: 23,1 mm Innehåll i skarvsatsen: Mastik inre vattenspärr Våtservett Låsfjäder PVC tape Engångshandskar Skarvkropp EBR Tape Svart sopsäck Engångsverktyg Mastik dukyttre vattenspärr Slipduk Silikonolja Monteringsanvisning 1. Förberedelse av kabel Placera kabel ändarna enligt figur nästa sida. Torka av yttermanteln 600 mm åt vardera håll. Placera skarvkroppen på ena kabel änden.

2 2. Förberedelse av kabellängd Avlägsna yttermanteln enligt längden A (mm). Rugga upp yttermanteln 100mm från avmantlingspunkten. Böj skärmtrådarna längs yttermanteln och kapa dem i längder á 40mm. Endast för Wisky kabel, Frilägg aluminiumskärmen 40mm från avmantlingspunkten. Skydda ändarna på skärmtrådarna med PVC tejp. Tag bort det halvledande skiktet enligt mått B (mm). Tag bort isoleringen enligt längden C. Typ Area mm², 12kV Area mm², 24kV Längd A, mm Längd B, mm Längd C, mm EPJMe-1C-F-T

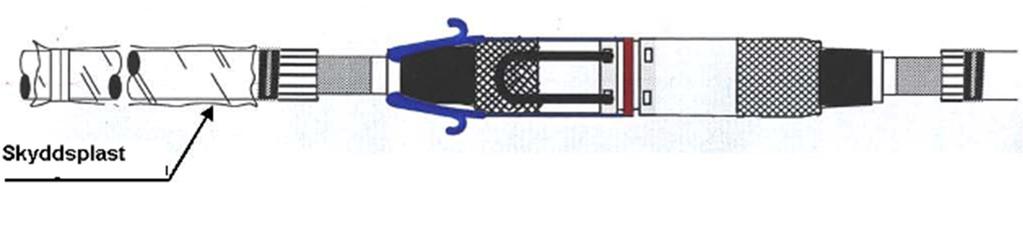

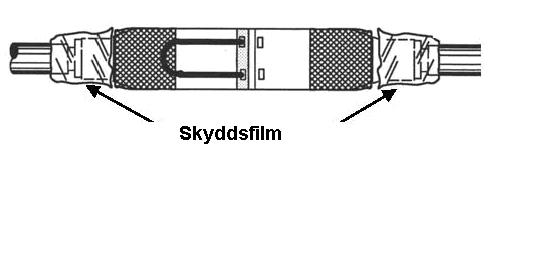

3 3. Montering av skarvhylsa OBS! Se till så att skarvkroppen är parkerad på en av kabeländarna. Följ separat anvisning för skarvhylsan. Kontrollera att ledarna bottnar ordentligt i hylsan. OBS! Innan skruvarna dras, kontrollera måtten D och E enligt tabell nedan! Längd D, mm Längd E, mm Ca Mindre eller = 180 OBS! Det är inte nödvändigt med fältstyrande mastik i området runt skarvhylsan. Dra skruvarna i den följd som anges i figur nedan. 4. Placering av skarvkropp Dra tillbaka skyddsplaständarna utmed kabeln på båda sidor av skarvkroppen. Placera skravkroppen i centum samtidigt som skyddsplasten hålls tillbaka utmed kabeln. Skyddsplasten måste dock räcka in över skarvområdet, då den ska skydda insidan av skarven från smuts. När skarven är placerad, tag bort skyddsplasten (se fig. nedan)

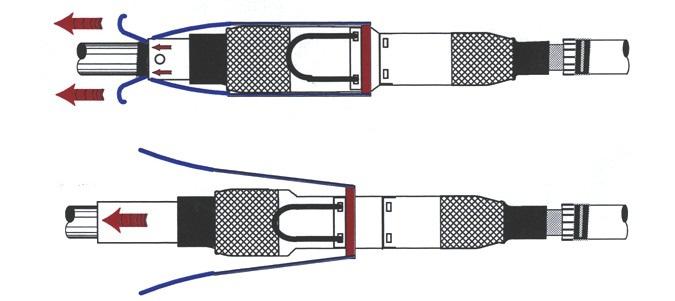

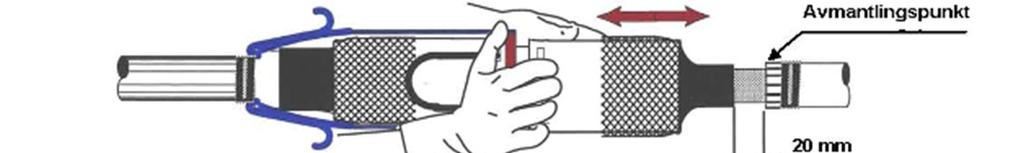

4 5. Installation av skarv Tag de båda engångsverktygen och placera dem på plasthylsorna i vardera ända av skarvkroppen (se figur) Bryt motståndet i plaströret genom att pressa verktygen åt var sitt håll. En mindre del av skarven kommer nu att krympas. Justering av isolationshus Justera skarvkroppen och kontrollera avstånden mellan halvledande skikt och kabelavmantling

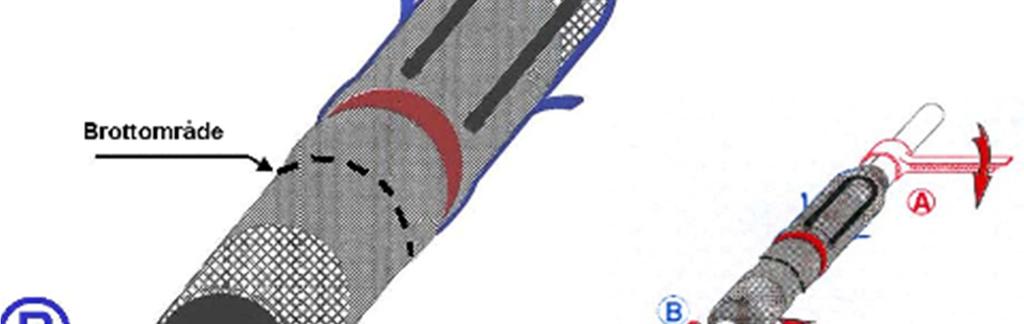

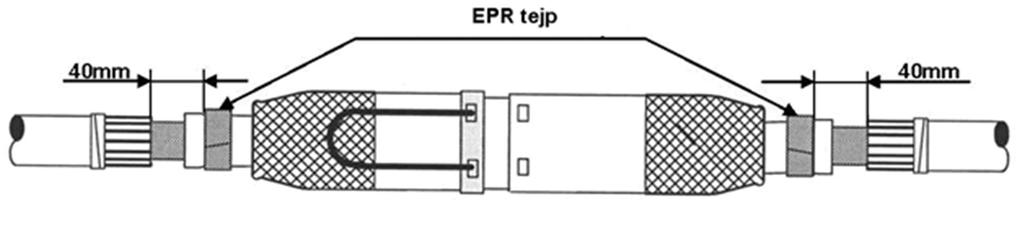

5 När skarvkroppen är rätt placerad, lossa de blå banden. Den andra delen av skarven kommer då att krympa. Borttagning av expansionsrör A B Knäck röret med solida, rappa slag från en (plast)hammare längs markeringen. Dela bitarna och ta bort dem från kabeln. A B 6. Försegling av yttre stripbar halvledare (endast stripbar halvledare) Lägg ett extra tryck på övergången mellan PEX och yttre halvledare (på kabeln med hjälp av EPR-tejpen (ca: 3 varv)

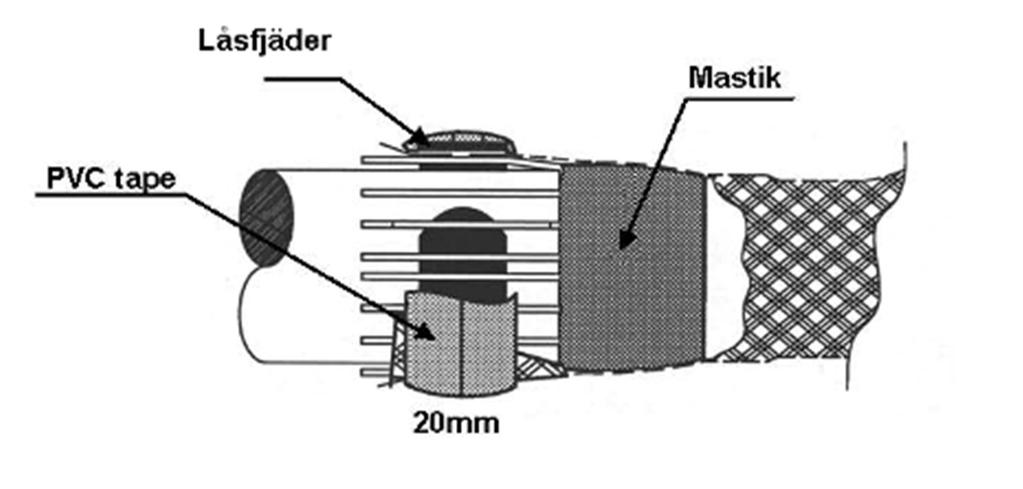

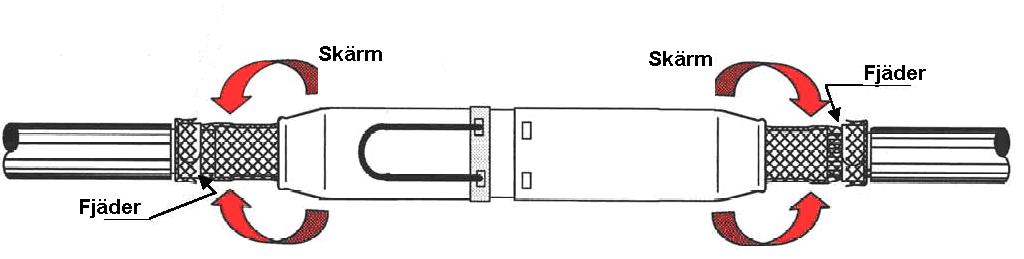

6 7. Montering av inre vattenspärr Lägg på mastik mellan skarvkabeln och skrämtrådarna enl. figur: 8. Montering av kopparskärm Tag bort PVC tejpen som håller skärmtrådarna på kabeln. Lägg fram skärmtrådarna och fäst dem med låsfjädern (ett varv) Lägg tillbaka kabelns skärmtrådar över låsfjädern och fäst den med resterande låsfjäder. För Wiski kabel så Lägger man låsfjädern över al-folien Böj tillbaka resterande del av skärmen från skarvkroppen över låsfjädern och fäst den med PVC tejp (ca: 20 mm brett)

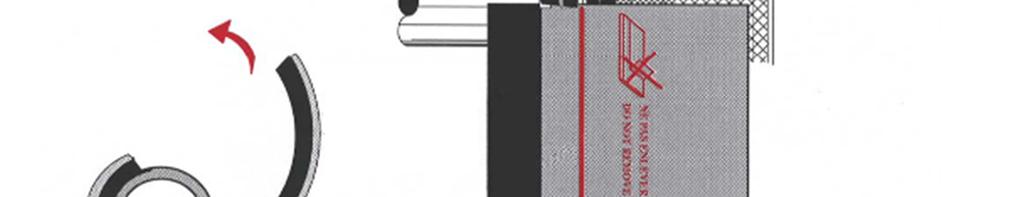

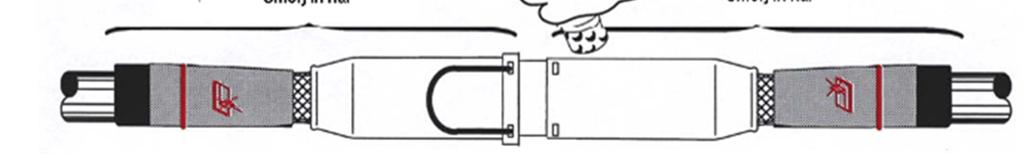

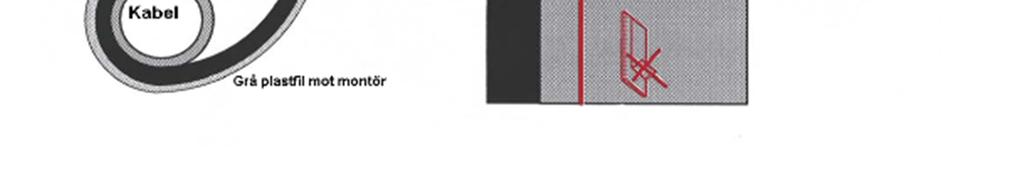

7 9. Montering av yttre vattenspärr Tag bort den vita skyddsplasten från mastikduken ME 140x250x3. OBS! Tag ej bort den grå plastfilmen!!! Placera duken så att den röda centreringslinjen blir över avmantlingspunkten enl.fig nedan. Den grå plastfilmen bör vara vänd mot montören Vänd den svarta delen av duken mot kabeln (bort från skarven) Vira duken tätt kring kabeln 10. Smörjning av ytterkappan Smörj in rikligt med silikonolja (se figur)

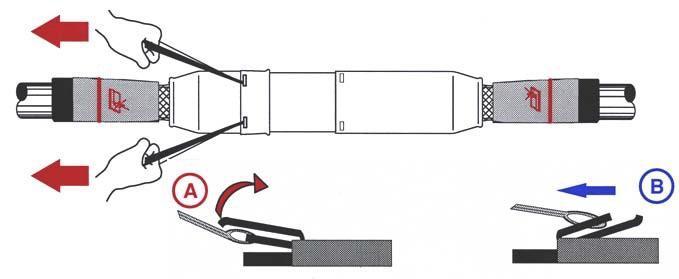

8 11. Installering av ytterkappan Dra i stropparna längs med kabeln för att täcka vattenspärren och tag sedan bort stropparna enligt fig A&B. Flytta stropparna till andra sidan och gör om samma procedur igen (A&B). Skarven är nu klar! Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf ms@melbye.no Melbye Skandinavia Sverige AB Fordonsvägen 17 SE Jönköping Tlf info@melbye.se Melbye Skandinavia Region Danmark Galoche Allé 15 DK Køge Tlf melbye@melbye.as
