Markkabel Tekniskbeskrivning av markkabelalternativet,

Transkript

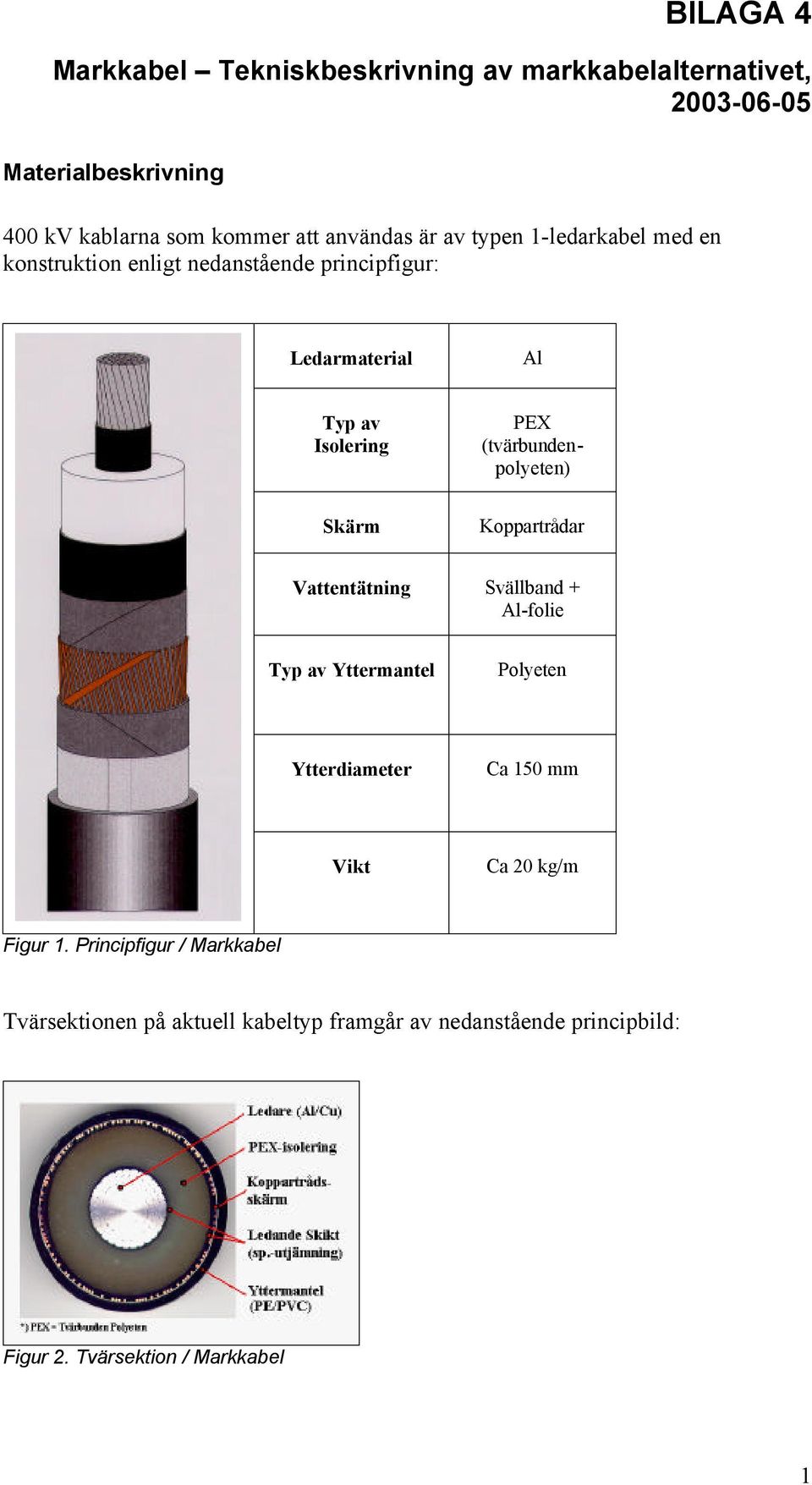

1 Markkabel Tekniskbeskrivning av markkabelalternativet, Materialbeskrivning 400 kv kablarna som kommer att användas är av typen 1-ledarkabel med en konstruktion enligt nedanstående principfigur: Ledarmaterial Al Typ av Isolering Skärm PEX (tvärbundenpolyeten) Koppartrådar Vattentätning Svällband + Al-folie Typ av Yttermantel Polyeten Ytterdiameter Ca 150 mm Vikt Ca 20 kg/m Figur 1. Principfigur / Markkabel Tvärsektionen på aktuell kabeltyp framgår av nedanstående principbild: Figur 2. Tvärsektion / Markkabel 1

2 Kabelns ledare består av aluminium och isolationssystemet (isolation plus de båda ledande skikten) av tvärbunden polyeten (PEX). Runt isolationssystemet läggs koppartrådar som en jordad skärm. På vardera sidan om koppartrådarna placeras två eller flera svällband för att säkerställa att vatten inte kan tränga in axiellt i kabeln (svällbanden sväller upp vid vattenkontakt och täpper till runt skärmtrådarna!). Kabeln förses ytterst med en mekaniskt skyddande mantel av polyeten (PE), som på insidan försetts med en tunn aluminiumfolie för att säkerställa att vatten inte kan tränga in radiellt i kabeln. Notera att det inte finns någon olja eller annan vätska i kabeln som kan rinna ut och förorena omkringliggande mark eller vatten vid en skada. Kabelmaterialen är valda på så sätt att när kablarna i framtiden inte fyller någon funktion så kan dessa tas upp och material eller energiåtervinnas fullt ut. Skarvar Skarvarna som kommer att användas är av prefabricerad typ tillverkad av gummi, silikon eller epoxiplast med en principkonstruktion enligt nedanstående figur: Figur 3. Principfigur / Skarv 2

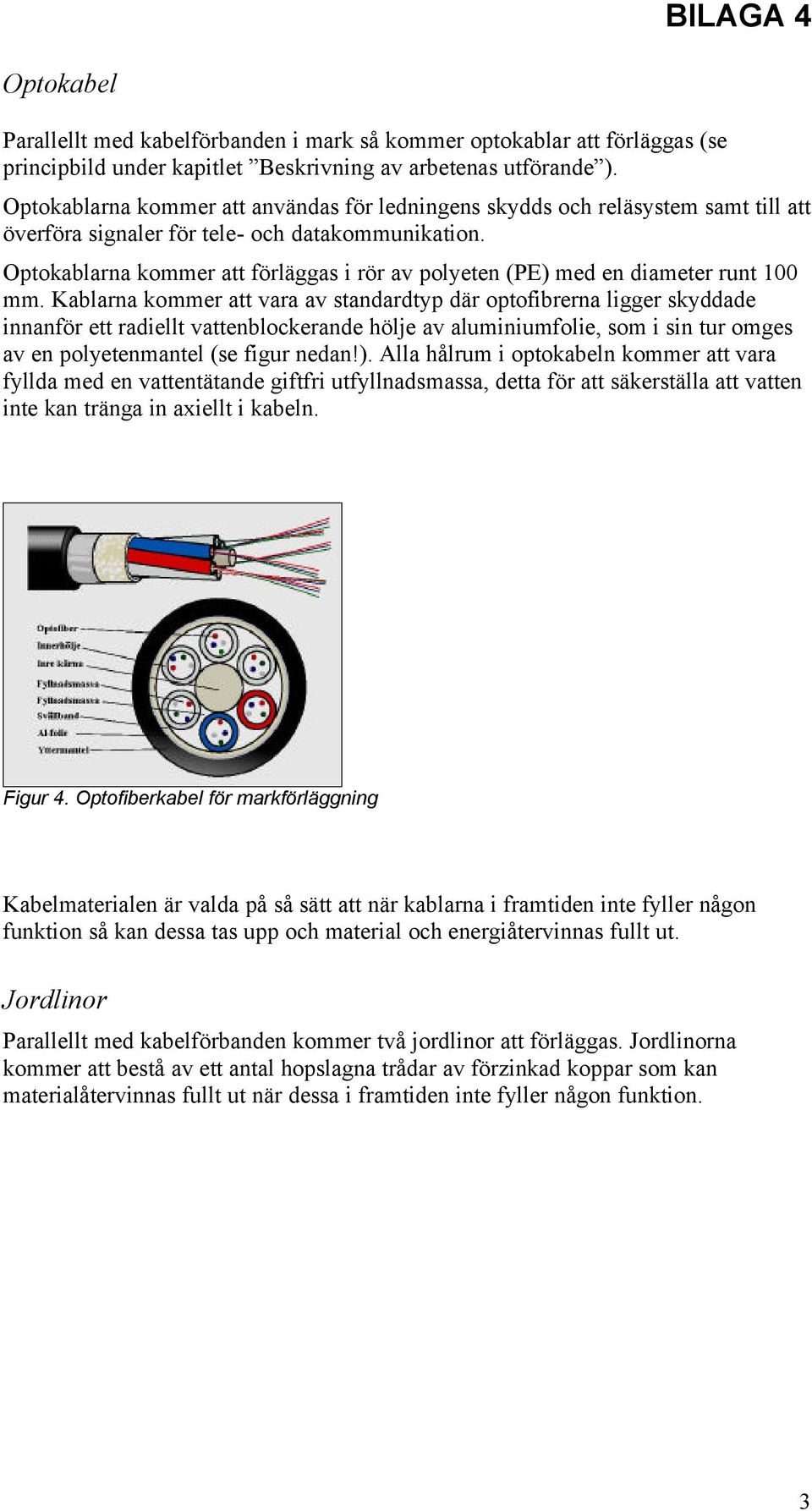

3 Optokabel Parallellt med kabelförbanden i mark så kommer optokablar att förläggas (se principbild under kapitlet Beskrivning av arbetenas utförande ). Optokablarna kommer att användas för ledningens skydds och reläsystem samt till att överföra signaler för tele- och datakommunikation. Optokablarna kommer att förläggas i rör av polyeten (PE) med en diameter runt 100 mm. Kablarna kommer att vara av standardtyp där optofibrerna ligger skyddade innanför ett radiellt vattenblockerande hölje av aluminiumfolie, som i sin tur omges av en polyetenmantel (se figur nedan!). Alla hålrum i optokabeln kommer att vara fyllda med en vattentätande giftfri utfyllnadsmassa, detta för att säkerställa att vatten inte kan tränga in axiellt i kabeln. Figur 4. Optofiberkabel för markförläggning Kabelmaterialen är valda på så sätt att när kablarna i framtiden inte fyller någon funktion så kan dessa tas upp och material och energiåtervinnas fullt ut. Jordlinor Parallellt med kabelförbanden kommer två jordlinor att förläggas. Jordlinorna kommer att bestå av ett antal hopslagna trådar av förzinkad koppar som kan materialåtervinnas fullt ut när dessa i framtiden inte fyller någon funktion. 3

4 Terminalstationer På de platser där kabelförbanden övergår i luftledning behöver både kablarna och luftledningen avslutas, vilket kommer att ske inom så kallade terminalområden (se principbilder nedan). Inom det inhägnade området placeras t.ex. luftledningens ändstolpar med staglinor, kabelavslutningar, ventilavledare, strömtransformatorer etc. Nedanstående bilder visar hur kabelförbanden avslutas med kabelavslutningar under en avslutningsstolpe för luftledningen (bild från Stockholm/Bergshamra 220 kv ledning med två parallella kabelförband). Figur 8. Terminalstation / Avslutningsstolpe med staglinor 4

5 Figur 9. Terminalstation / Kabelavslutningar med Ventilavledare Stolpar, staglinor och kabelavslutningsstativ kommer att vara i galvaniserat stål. Isolatorer för kabelavslutningar och ventilavledare kommer att vara i porslin eller glasfiberarmerad epoxi täckt med ett lager silikongummi. Kabelavslutningarna kommer att vara fyllda med en högviskös syntetisk isolervätska av polyisobutylene, som inte är giftig eller på annat sätt miljöfarlig. Vilket är en förutsättning om avslutningen skulle gå sönder och vätskan läcka ut. Materialen är valda på så sätt att när terminalstationen i framtiden inte fyller någon funktion så kan denna rivas och återvinnas. Endast mindre materialvolymer behöver läggas på deponi. 5
