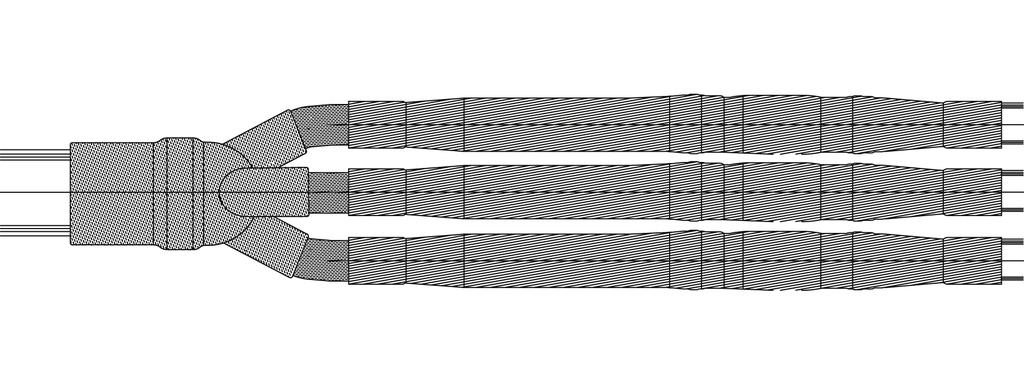

1 MONTAGEANVISNING PEM1103SWE SVENSKA TILLÄGGSSATS 3x1 LEDAR MOT 3 LEDAR MED KOPPARSKÄRM E-NR / SJE42 / mm² E-NR / SJE43 / mm²

2 2/12 PEM1103SWE FÖR XLPE ISOLERAD KABEL MED KOPPARTRÅDSSKÄRM SJE kv mm² SJE kv mm² OBS Läs montageanvisningen noggrant före arbetet påbörjas. ALLMÄNT - Kontrollera att produkten passar för aktuell kabel typ. - Kontrollera stycklistan. - Gör installationen noggrant och försäkra att alla delar hålls rena under installationens gång. GENERELLA INSTRUKTIONER FÖR VÄRMEKRYMPNING - Notera att vissa arbetsplatser kräver ett certifikat för heta arbeten. - Använd gasolbrännare avsedd för värmekrympning (undvik för stor och vass låga). - Börja krympningen enligt anvisningen och krymp slangarna runt om innan fortsättningen sker i längdriktning. - Flytta lågan konstant för att undvika överhettning. - Rengör mantel och ledarisolering innan krympning. - Följ anvisningarna noggrant för att undvika luftfickor i slangarna. - Om krympslangen vid slutet av krympningen viker sig dubbel (slangens insida vänds utåt), räta ut slangen med att rikta lågan från den motsatta riktningen. - Då krympningen avslutats bör slangen ha en jämn och len yta. VIKTIG INFORMATION - Denna produkt får endast installeras av person med erforderlig kunskap och utbildning avseende installationsarbete och säkerhets- och installationsfrågor beträffande elektrisk utrustning. Om tillämplig lagstiftning eller gällande föreskrifter innehåller bestämmelser eller rekommendationer beträffande sådan kunskap och utbildning eller behörighetskrav- med avseende på installation av elektrisk utrustning skall vad som härvid föreskrivs tillämpas med avseende på den som utför installationen. Vid tveksamhet om vad som gäller kontrollera med fackkunskap. - Ensto friskriver sig från allt ansvar beträffande krav i anledning av felaktig användning eller felaktig installation av produkten eller underlåtenhet att iaktta lokala säkerhetsföreskrifter eller andra tillämpliga bestämmelser eller rekommendationer. - VARNING: underlåtenhet att följa instruktionerna avseende installation kan resultera i skada på produkten och även allvarlig skada på person eller dödsfall.

3 PEM1103SWE /12 Referens linje Restbit Restbit Placera kablarna med ca 1 meters överlapp. Gör en markering mitt på överlappningen (referenslinje). Kapa 1-ledar kablarna vid markeringen. 3-ledar kabeln kapas 300 mm längre mot kabeländan. (Så att skärmtrådarna skall räcka till att skarva). Referens linje A A 2. Avmantla kablarna enligt måtten i tabell 1. A måttet används 1-ledar sidan och A mm för 3-ledar sidan av skarven. Rengör 1,5 m av yttermanteln. Tabell 1 KABELPREPARERING Skarvsats Um kv Tilläggssats Conductor size mm² Avlägsnande av yttermantel A mm Avlägsnande av det ledande skiktet B mm Max storlek på skarvhylsa längd mm diameter mm HJ SJE HJ SJE HJ SJE HJ SJE HJ SJE HJ SJE

4 4/12 PEM1103SWE Dela upp skärmtrådarna i 3 lika stora grupper, och föredela trådarna jämt runt de tre parterna. Fäst dem tillfälligt med PVC-tejp. Tätande slang A Träd de korta tätningsslangarna på var part. Placera slangarna så att A mm av parterna förblir synligt (A, tabell 1). Krymp slangarna med början från partändorna och fortsätt i riktning mot förgreningen. Tätningsmastik SSM Linda ett två lager och 50 mm brett område med tätningsmastik SSM83 på 3-ledar kabelns yttermanteln. Töj ut mastiken en aning då den appliceras.

5 PEM1103SWE /12 Grenformgods SBO 6. Placera grenformgodset SBO djupast möjligt i förgreningen. Krymp mitten av grenformgodset först. Ledare Restbit 300 Ledare 7. Vik undan skärmtrådarna och fäst dem tillfälligt med PVC-tejp. Kapa 300 mm av parterna på 3- ledarkabeln. Isolering Isolering B B 8. Ta bort B mm (se tabell 1) av det ledande skiktet mätt från ledar änden. Om det ledande skiktet inte är av hand avskalbart typ, använd då ett för ändamålet avsett verktyg. Vid behov, skär bort rester av det ledande skiktet med en glasbit. Använd smärgelduk för att släta till isoleringen.

6 6/12 PEM1103SWE Isolering Ledare Isolering Halva skarvhylsan +5 mm Halva skarvhylsan +5 mm 9. Avisolera ledaren med insticksdjupet på skruvskarvhylsan + 5 mm. Vid användning av kontaktpressnings skruvhylsa, bör tillverkarens anvisningar följas. Var försiktig så du inte repar ledaren. Rengör ledarna och linda några varv med PVC tejp runt Al ledar ändorna. Tätande krympslang Isolerande / ledande krympslang SIST (eller STIST) Fältstyrande slang SISCT SISCT SIST 10. Träd bildens värmekrympslangar på kabeln. Skydda dem för smuts. M. Sp.Skarvhylsa 11. Ta bort PVC tejpen från ledarnas ändor och installera skarvhylsorna enligt tillverkarens anvisningar. Åtgärda alla vassar kanter. Fyll hålen med grå mastik. Rengör isolationen Grå mastik Rengör isolationen Rengörings riktning Rengörings riktning 12. Rengör isolationen med en rengöringsservett. Börja från skarvhylsans ände och förflytta dig mot det ledande skiktet. Vid behov, rengör också det ledande skiktet, utan att vidröra isolationen. Var noggrann så att in partiklar från det ledande skiktet kommer på isolationen. Rengör skarvhylsan till sist.

7 PEM1103SWE /12 Fältstyrande mastik SSCTA85 Fältstyrande mastik SSCTA85 Fältstyrande mastik SSCTA Fyll mellanrummet mellan skarvhylsan och isolationen med fältstyrande mastik. Linda två lager med fältstyrande mastik på skarvhylsan, och fortsätt 15 mm ut på isolationen, på båda sidor om skarvhylsan. Mastiken sträcks ut till dess halva bredd och lindas med halv överlapp. Linda också två lager mastik 10 mm upp på det ledande skiktet och 20 mm ut på isoleringen. Mastiken sträcks ut till dess halva bredd och lindas med halv överlapp. Fältstyrande krympslang SSCJ (eller SISCT) SSCJ Krympnings riktning 14. Centrera fältstyrningsslangen SSCJ (eller SISCT) på skarvhylsan. Kontrollera att den fältstyrande slangen räcker till de ledande skikten. Börja krympningen från mitten och fortsätt ut mot ändorna. Rengör slangens yta efter krympningen. SSM83 SSM SSCJ 15. Linda två lager med tätningsmastik (SSM83) 30mm in på de ledande skikten börjande från kanten av den fältstyrande slangen. Isolerande / ledande krympslang SIST SSCJ SIST Shrinking sequence 16. Centrera den isolerande och ledande krympslangen ovanpå den ledande krympslangen. Krymp först mitten av slangen och sedan ändorna.

8 8/12 PEM1103SWE Förtent kopparnät SIST SIST 17. Linda ett förtent koppanät över ledarna, så att de ledande skikten på båda sidor täcks in i helhet. Det förtenta kopparnätet lindas med 20% överlappning. Fäst nätet med en knut. Förtent kopparnät L. Sp. skarvhylsa 18. Tvinna ihop skärmtrådarna till ledare och skarva dem med en lämplig L.Sp. skarvhylsa (följ tillverkarens instruktioner). PVC tejp PVC tejp 19. Fäst skärmtrådarna intill det förtenta kopparnätet med PVC tejp. Tätningsslang (or CPEEL) Rugga upp Rugga upp ca.100 mm av yttermanteln på båda sidorna om skarvet, med smärgelduk. Värm upp de uppruggade områden en aning gasolbrännaren

9 PEM1103SWE /12 Tätningsslang Krympnings riktning 21. Centrera tätningsslangen på mitten av skarven. Starta krympningen från mitten av slangen. Slangen är rätt krympt då lim sipprar ut från ändorna. 22. Skarvet är nu klart att tas i bruk, men det skall kallna innan det utsätts för mekanisk belastning.

10 10/12 ANTECKNINGAR PEM1103SWE

11 PEM1103SWE NOTES 11/12

12 PEM1103SWE / Issue ENSTO FINLAND OY ENSIO MIETTISEN KATU 2, P.O.BOX PORVOO, FINLAND TEL FAX UTILITY.NETWORKS@ENSTO.COM ENSTO SWEDEN AB VÄSTBERGA ALLÉ HÄGERSTEN, SVERIGE TEL. +46(0) FAX +46(0) KUNDTJANST.SEKKO@ENSTO.COM
