1 VärmeKabelTeknik Spårväxelvärme Tekniska data/formler Från

2 Spårväxelvärme Tekniska data/formler 2 VärmeKabelTeknik Formler Krävda ledare för planritning av kablar. Given Direkt ström Singelfas-alternerande ström Trefas-alternerande ström Spänningsfall, ström A= 200 L I γ U U 200 L I cosϕ γ U U 173 L I cosϕ γ U U Spänningsfall, kraft A= 200 L P γ U U² 200 L P γ U U² 100 L P γ U U² Strömförbrukning, ström A= 200 L I² γ P P 200 L I² γ P P 300 L I² γ P P Strömförbrukning, ström A= 200 L P γ P U² 200 L P γ P U² cos²ϕ 100 L P γ P U² cos ϕ I = Kraft i Ampere γ = Ledningsförmåga (koppar 56, aluminium 34) L = Ledares längd (singel) i meter P = Transmissionsström i Watt P = Strömförlust i % av transmissionsströmmen A = Ledares planritning i mm² U = Spänningsfall i % av den operative spänningen U = Opererande spänning i Volt cosϕ = Strömfaktor (vanligtvis antigen att vara 0.8) Formlerna för alternering och trefasström tar inte hänsyn till den induktiva resistansen. Resistansen är en funktion av avståndet mellan de individuella konduktorerna. Bestämning av strömmen om kraften känns till. Direkt ström I = P U η P = Kraft i W U = Spänning i V I = Ström i A η = Effektivitet Exempel Vad är strömmen som en värmeanordning på 3.4kW absorberar vid 440V? (h = 1) I = 3400 = 7.7 A Alternativ ström I = P = Kraft I W P U cosϕ U = Spänning I V I = Ström I A cosϕ = Fasskifte η = Effektivitet Exempel: Vad är strömkonsumtionen av en alternative strömmotor av 1.9kW vid cosϕ = 0.77 och en effektivitet på 79%? Spänningen är 230V, 50 Hz. I = 1900 = 13.6 A Tre fasström: I = P 1.73 cosϕ η U P = Kraft i W U = Yttre konduktörsspänning i V I = Yttre konduktörsström i A cos ϕ= Fas skift η = Effektivitet Exempel Hur mycket ström behöver en trefas motor på 22kW vid 400V, 50 Hz, med cosϕ = 0.89 och en effektivitet på 90%? I= = 39.7 A

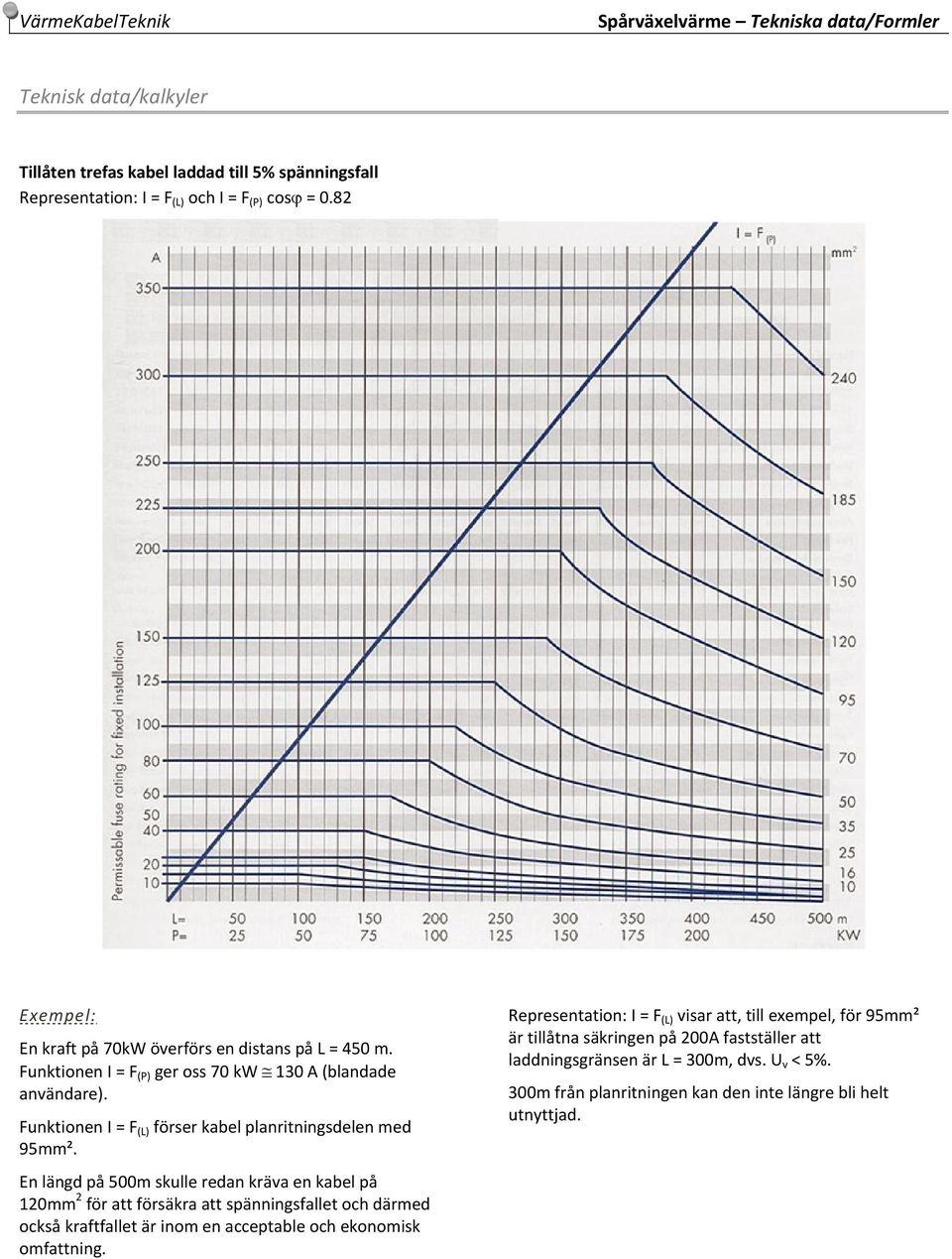

3 VärmeKabelTeknik Spårväxelvärme Tekniska data/formler Teknisk data/kalkyler Tillåten trefas kabel laddad till 5% spänningsfall Representation: I = F (L) och I = F (P) cosϕ = 0.82 Exempel: En kraft på 70kW överförs en distans på L = 450 m. Funktionen I = F (P) ger oss 70 kw 130 A (blandade användare). Funktionen I = F (L) förser kabel planritningsdelen med 95mm². En längd på 500m skulle redan kräva en kabel på 120mm 2 för att försäkra att spänningsfallet och därmed också kraftfallet är inom en acceptable och ekonomisk omfattning. Representation: I = F (L) visar att, till exempel, för 95mm² är tillåtna säkringen på 200A fastställer att laddningsgränsen är L = 300m, dvs. U v < 5%. 300m från planritningen kan den inte längre bli helt utnyttjad.

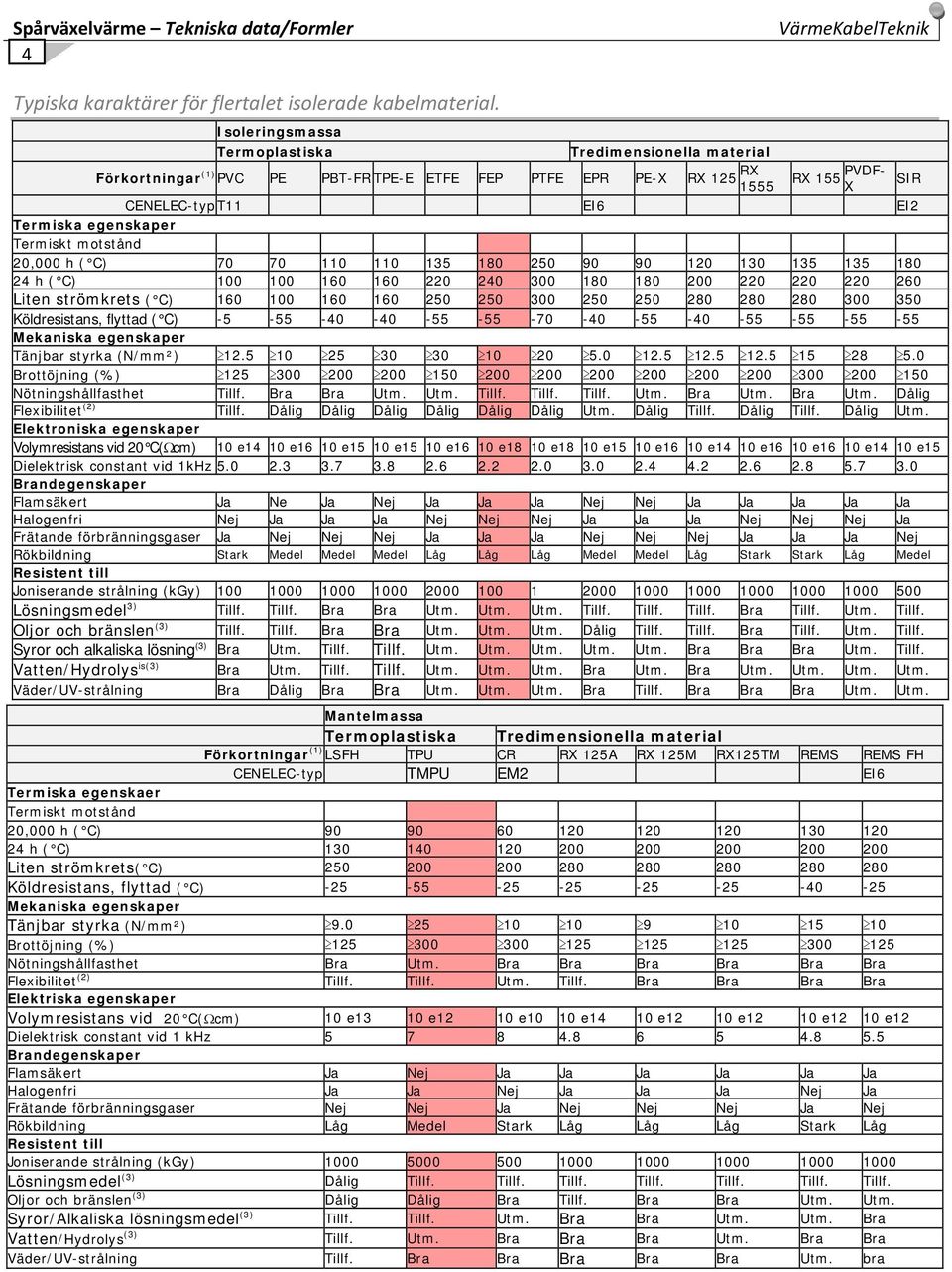

4 Spårväxelvärme Tekniska data/formler 4 VärmeKabelTeknik Typiska karaktärer för flertalet isolerade kabelmaterial. Isoleringsmassa Termoplastiska Tredimensionella material Förkortningar (1) PVC PE PBT-FR TPE-E ETFE FEP PTFE EPR PE-X RX 125 RX 1555 RX 155 PVDF- X SIR CENELEC-typT11 EI6 EI2 Termiska egenskaper Termiskt motstånd 20,000 h ( C) h ( C) Liten strömkrets ( C) Köldresistans, flyttad ( C) Mekaniska egenskaper Tänjbar styrka (N/mm²) Brottöjning (%) Nötningshållfasthet Tillf. Bra Bra Utm. Utm. Tillf. Tillf. Tillf. Utm. Bra Utm. Bra Utm. Dålig Flexibilitet (2) Tillf. Dålig Dålig Dålig Dålig Dålig Dålig Utm. Dålig Tillf. Dålig Tillf. Dålig Utm. Elektroniska egenskaper Volymresistans vid 20 C(Ωcm) 10 e14 10 e16 10 e15 10 e15 10 e16 10 e18 10 e18 10 e15 10 e16 10 e14 10 e16 10 e16 10 e14 10 e15 Dielektrisk constant vid 1kHz Brandegenskaper Flamsäkert Ja Ne Ja Nej Ja Ja Ja Nej Nej Ja Ja Ja Ja Ja Halogenfri Nej Ja Ja Ja Nej Nej Nej Ja Ja Ja Nej Nej Nej Ja Frätande förbränningsgaser Ja Nej Nej Nej Ja Ja Ja Nej Nej Nej Ja Ja Ja Nej Rökbildning Stark Medel Medel Medel Låg Låg Låg Medel Medel Låg Stark Stark Låg Medel Resistent till Joniserande strålning (kgy) Lösningsmedel 3) Tillf. Tillf. Bra Bra Utm. Utm. Utm. Tillf. Tillf. Tillf. Bra Tillf. Utm. Tillf. Oljor och bränslen (3) Tillf. Tillf. Bra Bra Utm. Utm. Utm. Dålig Tillf. Tillf. Bra Tillf. Utm. Tillf. Syror och alkaliska lösning (3) Bra Utm. Tillf. Tillf. Utm. Utm. Utm. Utm. Utm. Bra Bra Bra Utm. Tillf. Vatten/Hydrolys is(3) Bra Utm. Tillf. Tillf. Utm. Utm. Utm. Bra Utm. Bra Utm. Utm. Utm. Utm. Väder/UV-strålning Bra Dålig Bra Bra Utm. Utm. Utm. Bra Tillf. Bra Bra Bra Utm. Utm. Mantelmassa Termoplastiska Tredimensionella material Förkortningar (1) LSFH TPU CR RX 125A RX 125M RX125TM REMS REMS FH CENELEC-typ TMPU EM2 EI6 Termiska egenskaer Termiskt motstånd 20,000 h ( C) h ( C) Liten strömkrets( C) Köldresistans, flyttad ( C) Mekaniska egenskaper Tänjbar styrka (N/mm²) Brottöjning (%) Nötningshållfasthet Bra Utm. Bra Bra Bra Bra Bra Bra Flexibilitet (2) Tillf. Tillf. Utm. Tillf. Bra Bra Bra Bra Elektriska egenskaper Volymresistans vid 20 C(Ωcm) 10 e13 10 e12 10 e10 10 e14 10 e12 10 e12 10 e12 10 e12 Dielektrisk constant vid 1 khz Brandegenskaper Flamsäkert Ja Nej Ja Ja Ja Ja Ja Ja Halogenfri Ja Ja Nej Ja Ja Ja Nej Ja Frätande förbränningsgaser Nej Nej Ja Nej Nej Nej Ja Nej Rökbildning Låg Medel Stark Låg Låg Låg Stark Låg Resistent till Joniserande strålning (kgy) Lösningsmedel (3) Dålig Tillf. Tillf. Tillf. Tillf. Tillf. Tillf. Tillf. Oljor och bränslen (3) Dålig Dålig Bra Tillf. Bra Bra Utm. Utm. Syror/Alkaliska lösningsmedel (3) Tillf. Tillf. Utm. Bra Bra Utm. Utm. Bra Vatten/Hydrolys (3) Tillf. Utm. Bra Bra Bra Utm. Bra Bra Väder/UV-strålning Tillf. Bra Bra Bra Bra Bra Utm. bra

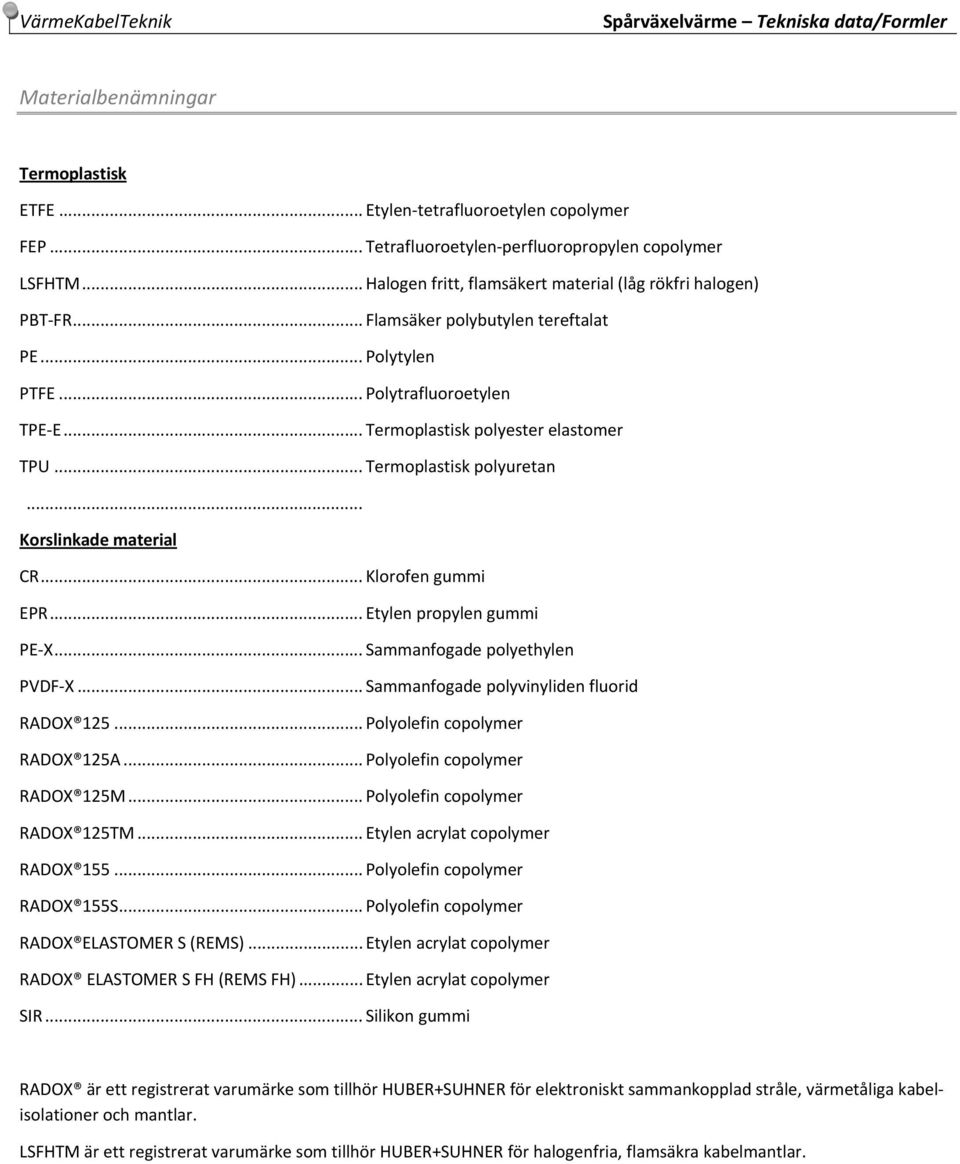

5 VärmeKabelTeknik Spårväxelvärme Tekniska data/formler Materialbenämningar Termoplastisk ETFE... Etylen tetrafluoroetylen copolymer FEP... Tetrafluoroetylen perfluoropropylen copolymer LSFHTM... Halogen fritt, flamsäkert material (låg rökfri halogen) PBT FR... Flamsäker polybutylen tereftalat PE... Polytylen PTFE... Polytrafluoroetylen TPE E... Termoplastisk polyester elastomer TPU... Termoplastisk polyuretan... Korslinkade material CR... Klorofen gummi EPR... Etylen propylen gummi PE X... Sammanfogade polyethylen PVDF X... Sammanfogade polyvinyliden fluorid RADOX Polyolefin copolymer RADOX 125A... Polyolefin copolymer RADOX 125M... Polyolefin copolymer RADOX 125TM... Etylen acrylat copolymer RADOX Polyolefin copolymer RADOX 155S... Polyolefin copolymer RADOX ELASTOMER S (REMS)... Etylen acrylat copolymer RADOX ELASTOMER S FH (REMS FH)... Etylen acrylat copolymer SIR... Silikon gummi RADOX är ett registrerat varumärke som tillhör HUBER+SUHNER för elektroniskt sammankopplad stråle, värmetåliga kabelisolationer och mantlar. LSFHTM är ett registrerat varumärke som tillhör HUBER+SUHNER för halogenfria, flamsäkra kabelmantlar.

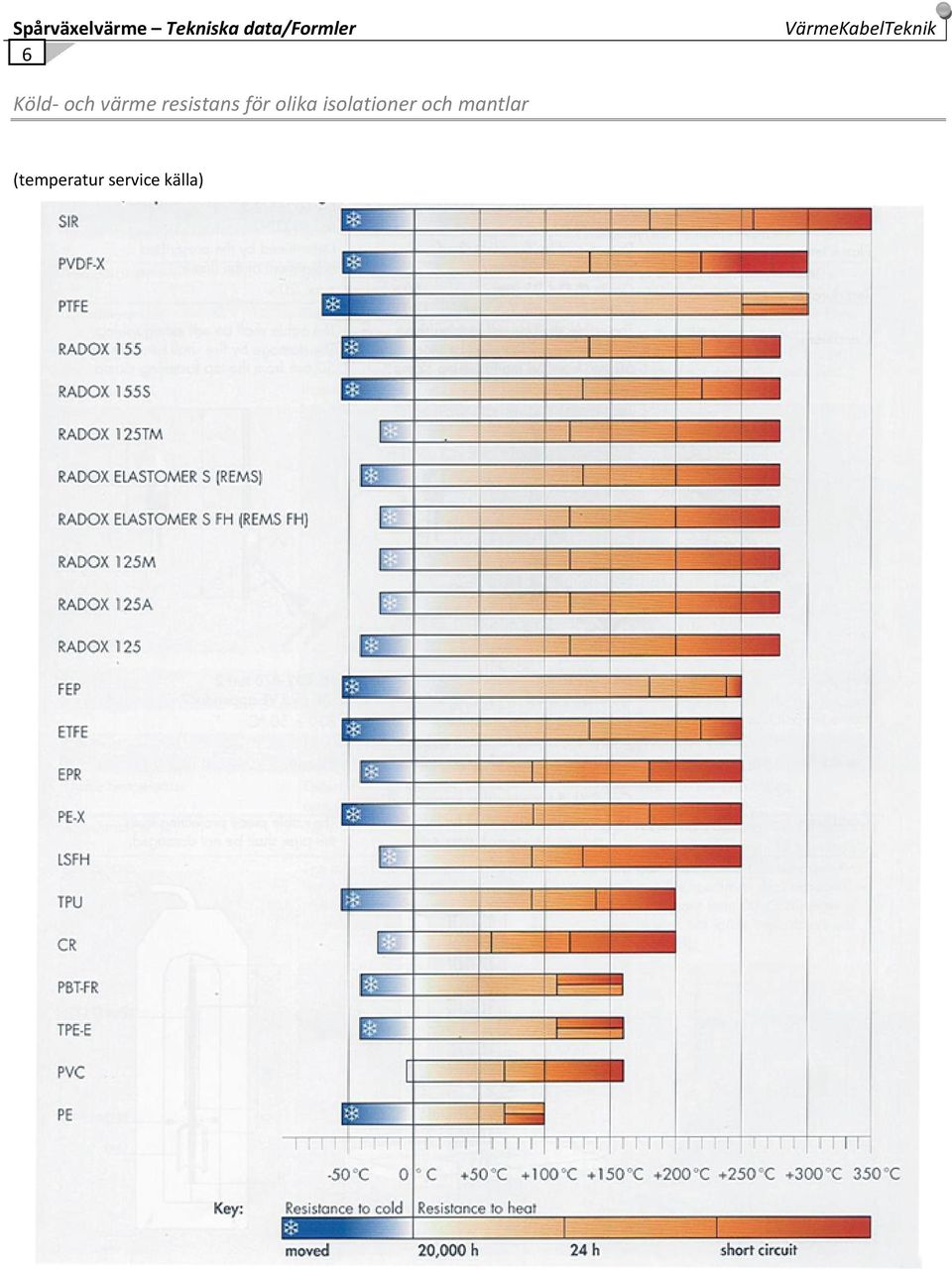

6 Spårväxelvärme Tekniska data/formler 6 VärmeKabelTeknik Köld och värme resistans för olika isolationer och mantlar (temperatur service källa)

7 VärmeKabelTeknik Spårväxelvärme Tekniska data/formler

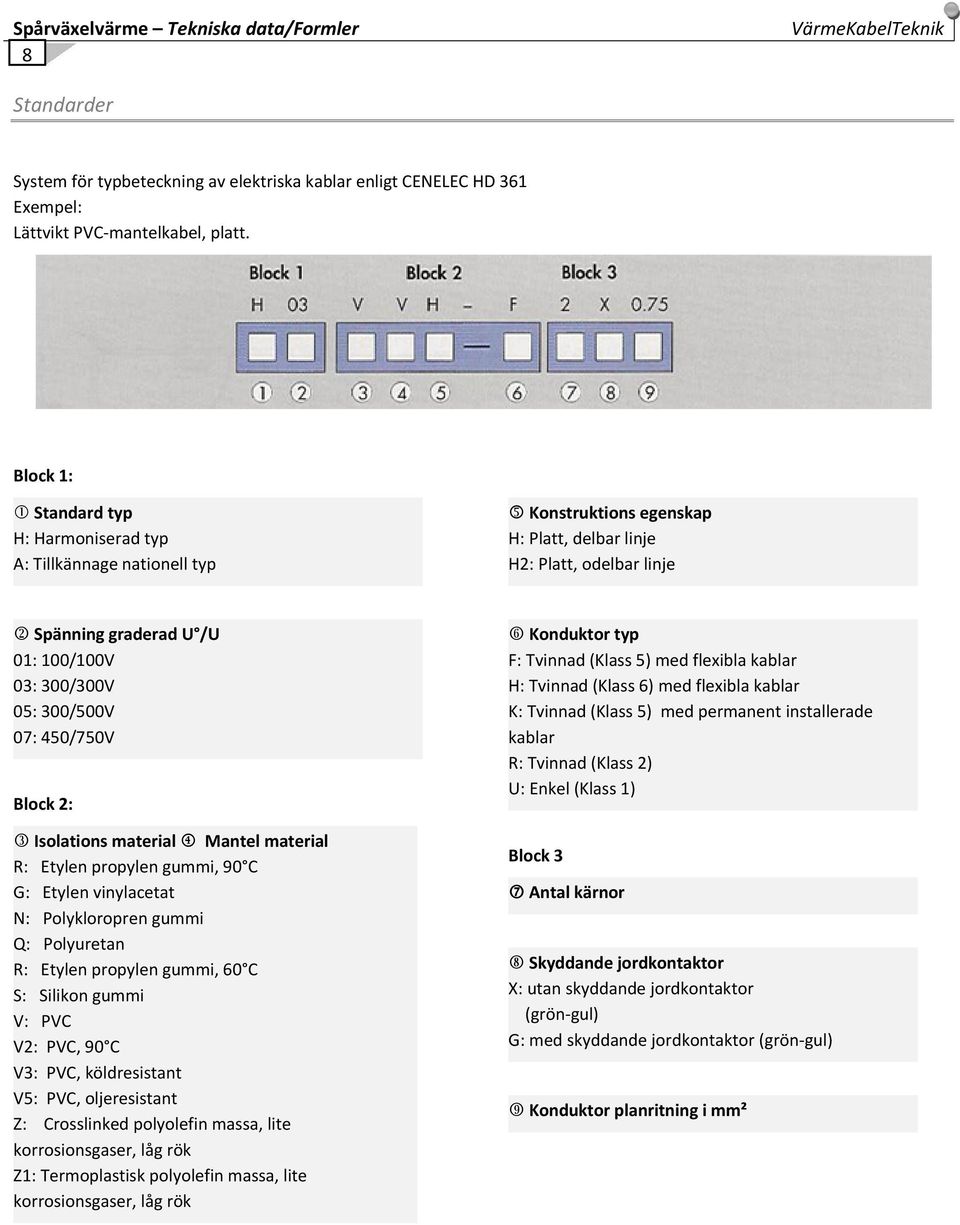

8 Spårväxelvärme Tekniska data/formler 8 VärmeKabelTeknik Standarder System för typbeteckning av elektriska kablar enligt CENELEC HD 361 Exempel: Lättvikt PVC mantelkabel, platt. Block 1: Standard typ H: Harmoniserad typ A: Tillkännage nationell typ 5 Konstruktions egenskap H: Platt, delbar linje H2: Platt, odelbar linje 2 Spänning graderad U /U 01: 100/100V 03: 300/300V 05: 300/500V 07: 450/750V Block 2: 3 Isolations material 4 Mantel material R: Etylen propylen gummi, 90 C G: Etylen vinylacetat N: Polykloropren gummi Q: Polyuretan R: Etylen propylen gummi, 60 C S: Silikon gummi V: PVC V2: PVC, 90 C V3: PVC, köldresistant V5: PVC, oljeresistant Z: Crosslinked polyolefin massa, lite korrosionsgaser, låg rök Z1: Termoplastisk polyolefin massa, lite korrosionsgaser, låg rök 6 Konduktor typ F: Tvinnad (Klass 5) med flexibla kablar H: Tvinnad (Klass 6) med flexibla kablar K: Tvinnad (Klass 5) med permanent installerade kablar R: Tvinnad (Klass 2) U: Enkel (Klass 1) Block 3 7 Antal kärnor 8 Skyddande jordkontaktor X: utan skyddande jordkontaktor (grön gul) G: med skyddande jordkontaktor (grön gul) 9 Konduktor planritning i mm²

9 VärmeKabelTeknik Spårväxelvärme Tekniska data/formler Övergång AWG planritning meter vajer och vajer diameter AWG = American Wire Gauge AWG With UL/CSA With MIL Planritning mm² nom. Diameter mm nom. Planritning mm² nom / / / / Termiska isolationsmaterial klasser enligt IEC Termisk Max. begränsnings- Termisk Max. begränsnings- Termisk Max. begränsningsklass temperatur klass temperature klass temperatur Y 90 C B 130 C C A 105 C F 155 C C E 120 C H 180 C C

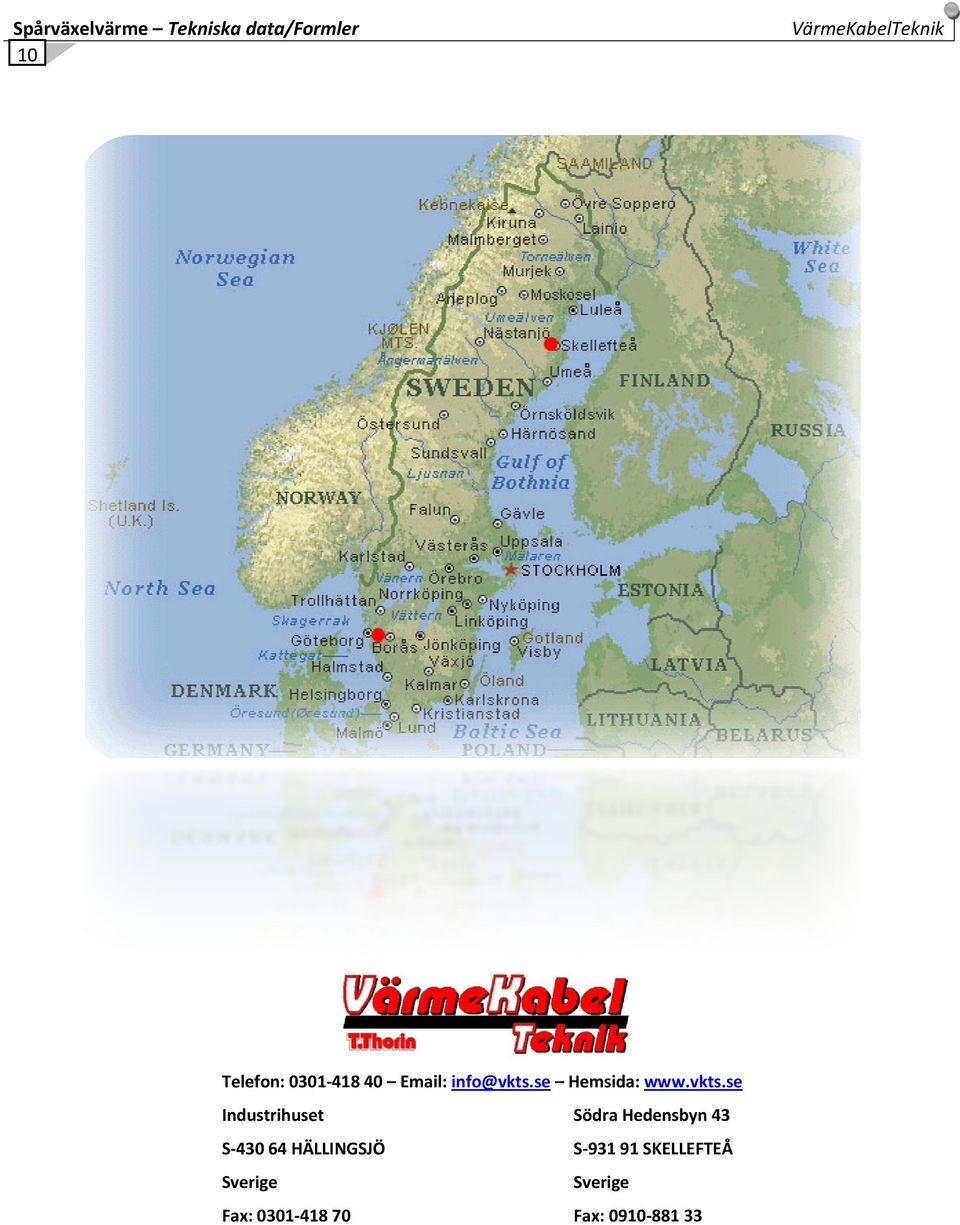

10 Spårväxelvärme Tekniskadata/Formler 10 VärmeKabelTeknik Telefon: Hemsida: Industrihuset SödraHedensbyn43 S 43064HÄLLINGSJÖ S 93191SKELLEFTEÅ Sverige Sverige Fax: Fax:
