1 Fibersvetsar och tillbehör 05/17

2

3 E Elektroder till fibersvetsar 5 F Fiberhållare 6 Fiberkap 5 M Mini-4S 4 Mini-6R 5 Mini-6S 4 V Värmeskalare 5 Ö Övriga Tillbehör 7 1

4 E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA

5 FIBERSVETSAR OCH TILLBEHÖR Fibersvetsar 4 Tillbehör för fibersvetsar 5 3

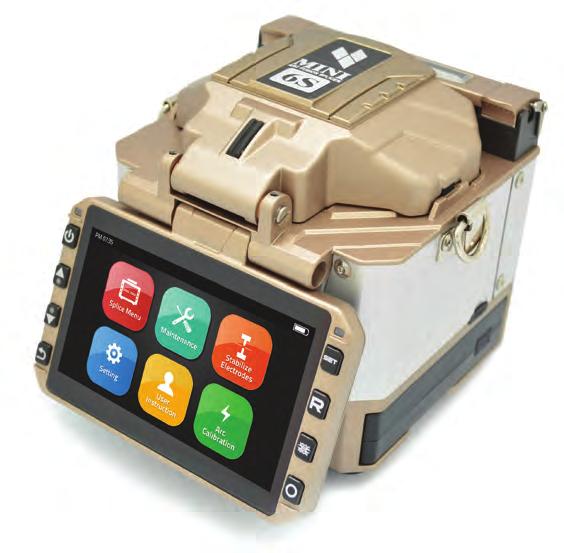

6 Mini-6S Core-alignment fusion splicer Mini-6S, den kärnlinjerande fibersvetsen från Fiber Fox, är en av marknadens smidigaste svetsar. Med sin 4,3 tums touch-screen och sitt användarvänliga gränssnitt erbjuder Mini-6S teknikern ett snabbt och enkelt sätt att utföra arbetsuppgifterna. Med en batterikapacitet på över 400 svetscykler klarar sig användaren gott en hel dag utan att behöva ladda batterierna. De tre dioderna i svetsen lyser upp hela arbetsytan för att underlätta vid i-läggning av fibern vid mörka arbetsförhållanden. Funktioner Kärnlinjering 4,3" LCD Touch Screen (Färg) Användarvänligt interface Mycket snabb krympugn Oslagbar batterikapacitet (2x5000mAh) 3 skarpa LED och upplysk knappsats för arbete under mörka förhållanden Keramiska fiberklampar för förlängd hållbarhet Enkelt utbytbara elektroder Vindskyddat lock (upp till 15m/s) Fukt och dammskyddad 3-års garanti Sveisepakke Mini-6S E-nummer Beskrivning Beskrivning 2 Merknad Mini-6S Kärnlinj, fibersvets Komplett paket Mini-4S Mantellinjerande fibersvets Mini-4S bygger på samma idéer som den kärnlinjerande Mini-6S svetsen, men med skillnaden att Mini-4S aktivt linjerar i x-, y- och z-led på fibens mantel (claddingen). Det optiska linjeringssystemet borgar för en snabb och noggrann svetsning och den förstärkta ugnen gör det riktigt lätt att lägga i och ta ur svetshylsorna. Batteriet kan laddas i svetsen medan man svetsar, utan behov av extern bordsladdare, och med de två medföljande batterierna kan svetsen utföra mer än 400 svetscykler (inkl. ugn). Förstärkta metallramar i svetsen gör den oerhört robust och slitstark. Självklart har svetsen 3 LED dioder som tydligt lyser upp arbetsområdet i svetsen uppifrån. Mini-4S har många nya användningsområden då den ger mycket god precision, har den senaste tekniken, har många automatiserade och snabbare funktioner, är användarvänligare samt är robustare än tidigare svetsar. Denna svets är ditt bästa val för FTTx, LAN och accessnät. Den kraftiga ramen och den kompakta konstruktionen gör det möjligt att använda svetsen i de flesta användarmiljöer, utan att försämra resultatet. Det innovativa linjeringssystemet gör att underhållet kraftigt förenklats. Nyckelegenskaper Robust och kompakt design som tål tuffare användarmiljöer (fukt & dammskyddad). Belyser V-spår och fiber ovanifrån. Snabb svetsning (7s) med mycket låg dämpning, och ugnstider på endast 18s >400 svetscykler (svetsning och krympning i ugnen) med de två medföljande batterierna. Laddning av batterierna sker i svetsen. 12V laddkavel för bil medföljer. Hållare medföljer för "Splice On Connector" (SOC). Enkelt underhåll-lätt utbytbara elektroder. Lätt att växla mellan fasta och lösa fiberhållare. Automatisk start av ugnen (inställningsbart). Förbättrad mjukvara i svetsen för enklare och snabbare användning. Stort minne för resultatslagring (2 000 svetsningar) och bilder (2000 bilder). RoHS och Telcordia (GR-765-Core) kompatibel. Sveisepakke Mini-4S E-nummer Beskrivning Beskrivning 2 Merknad Mini-4S Mantellinj, fibersvets Komplett paket 4

7 Mini-6R Core-alignment fusion splicer Mini-6R är den senaste ribbonsvetsen från Fiber Fox. Med denna svets har användaren möjlighet att svetsa både enkelfiber samt ribbonfiber upp till 12-Ribbon. Svetsningen kräver endast 15 sekunder för 12-Ribbonfiber, medan krympning av svetshylsa nu endast tar 20 sekunder. Förbättrade strömsparfunktioner i svetsarna ger nu användaren möjlighet att utföra upp till 400 svetscykler (svets/ugn) med de 2 medföljande batterierna. En annan egenskap som Mini-6R har är den förbättrade stryktåligheten. Fiber Fox har lagt stor vikt vid tålighet, och det gör att samtliga Fiber Foxs svetsar är anpassade för en hårdare användarmiljö och har mycket gott skydd mot stötar. Svetsarna är dropptestade från en meters höjd, och de är båda dam och vattenskyddade. Nyckelegenskaper Stöt-, dam- och vattenskyddad Snabb svetsning (15 s) med låg dämpning och snabb krympning (20 s) för ribbonfiber. Laddning av batterierna sker i svetsen. Belyser V-spår och fiber ovanifrån via tre dioder. 400 svetscykler (svetsning och krympning) på en uppsättning laddade batterier. Kan användas för arbeten på alla sorters METRO/LAN/FTTx fibrer, inklusive böjintensiva G.657 fibrer. Enkel att underhålla Auto-start för både svetsning och krympugn. Förbättrat GUI för enklare handhavande. Stor display med touch screen. Stort minne för lagring av svetsdata (2.000) och bilder. Elektroder till fibersvetsar För att den högkvalitativa fibersvetsen som du köpt ska kunna fungera som förväntat och upprätthålla sin funktionalitet kräves att de elektroder som används är av hög kvalitet. Melbye har elektroder som passar både FiberFox och Fitels maskiner, och som bidrar till att svetsskarvarna blir av förväntad kvalitet och håller utlovad livslängd. E-nummer Beskrivning Typbeteckning Elektrodpar FITEL S122M8/M12 S Fiberfox Elektrodpar ELECTRODES Fiberkap När man svetsar fiber är det av yttersta vikt att kapytan är rak och har rätt vinkel. Detta uppnår man bara med en riktigt bra fiberkap. Klingorna på våra kapar klarar ca kapningar innan de måste bytas. Självklart har våra kapar uppsamlingsboxar för fiberspillet, så användaren slipper få fiberbitar i kläder eller fingrar. Kaparna är fullt kompatibla med samtliga av FITELs fibersvetsar. E-nummer Beskrivning Typbeteckning Fiberfox Fiberkap Mini-50G MINI-50G Fiberfox Fiberkap Mini-50GB MINI-50GB Fiberfox kapklinga BLADE Värmeskalare Enkel värmeskalare för att skala skyddet från ribbonfiber och enkelfiber. Skalaren klarar enkelfiber med 250μm till 900μm sekundärskydd, samt 2 till 12-ribbonfiber med 350μm till 400μm skydd. Det inbyggda batteriet laddas automatiskt när värmeskalaren är inkopplad mot 230V uttag. 5

8 Fiberhållare Fiberhållare E-nummer Beskrivning Beskrivning 2 Typbeteckning Ribbon Fiberhållare Till S123 seriens svetsar S712A Ribbon Fiberhållare Till S123 seriens svetsar S712A Ribbon Fiberhållare Till S123 seriens svetsar S712A Ribbon Fiberhållare Till S123 seriens svetsar S712A Fiberhållare 250µm För alla Fiberfoxsvetsar 250µM HOLDER PAIR Fiberhållare 900µm För alla Fiberfoxsvetsar 900µM HOLDER PAIR Fasta fiberhållare 10mm För alla Fiberfoxsvetsar FIXED HOLDER PAIR 6

9 Övriga Tillbehör Tillbehör S178, S153 & S123 E-nummer Beskrivning Beskrivning 2 Type Batteri FITEL till S12x, S153, S177 & S178 S Batteriladdare till S943 Bordsladdare utan AC adpater S958B AC adapter Till fibersvetsar S123/153/178 S976A Avsvalningsbricka FITEL S178, S153 & S123 CTX Elektrodpar FITEL S123/153/178 Passar även till M4+M8 S969 Tillbehör FITEL NINJA E-nummer Beskrivning Beskrivning 2 Type AC adapter Till FITEL NINJA S987A Avsvalningsbricka till FITEL NINJA CTX Elektrodpar FITEL NINJA ELR-01 Tillbehör S177 E-nummer Beskrivning Beskrivning 2 Type Batteri FITEL till S12x, S153, S177 & S178 S Batteriladdare till S943 Bordsladdare utan AC adpater S958B AC Adapter S121/S122/S177 Tillbehör S957C Elektrodpar FITEL S175/176/177 S960 Tillbehör S122 E-nummer Beskrivning Beskrivning 2 Type Batteri FITEL till S12x, S153, S177 & S178 S Batteriladdare till S943 Bordsladdare utan AC adpater S958B AC Adapter S121/S122/S177 Tillbehör S957C DC Adapter Till S122/S121 seriens svetsar S959U Elektrodpar FITEL S122C/M4 S Elektrodpar FITEL S122M8/M12 S967 Tillbehör äldre svetsar E-nummer Beskrivning Beskrivning 2 Type Batteri FITEL till S199 & S176 S Batteri FITEL till S12x, S153, S177 & S178 S Batteriladdare till S943 Bordsladdare utan AC adpater S958B DC Adapter Till S122/S121 seriens svetsar S959U AC DC omvandlare och batteriladdare för S176/S199 S970 & S Elektrodpar FITEL S175/176/177 S Elektrodpar FITEL S148/S199 S961 7
