1 Verktyg och rengöring 01/16

2

3 F Fiberidentifikator 12 H Handhållna Mikroskop 11 L Laserpenna (VFL) 12 R Rengöringsprodukter 9 S Serviceväska 8 V Verktyg - Fiber 6 Verktyg - Midspan 5 Verktyg - Tuber 4 Videomikroskop - Torch 11 1

4 E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA

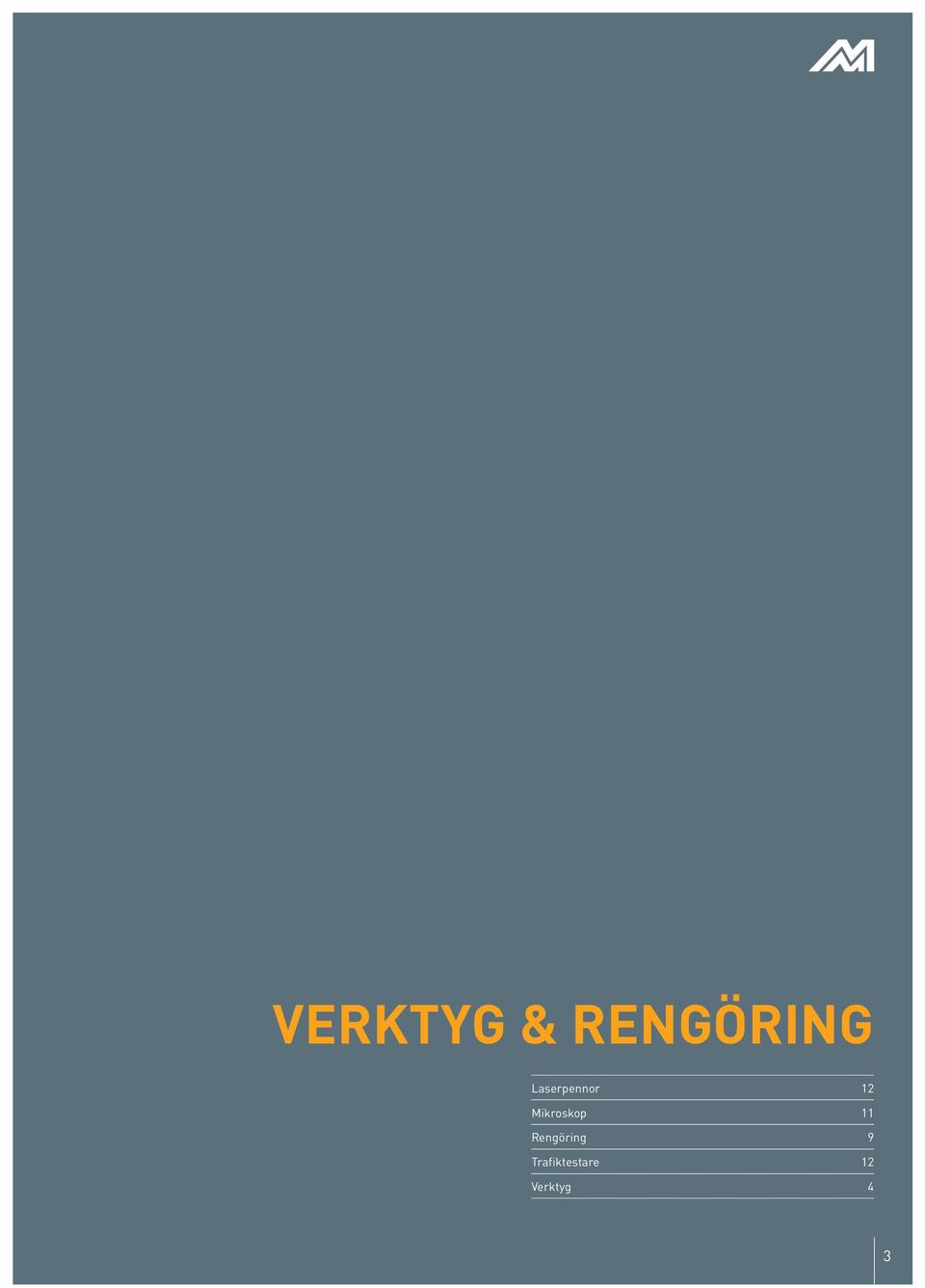

5 VERKTYG & RENGÖRING Laserpennor 12 Mikroskop 11 Rengöring 9 Trafiktestare 12 Verktyg 4 3

6 Verktyg - Tuber Vid allt arbete med fiber och tuber är det viktigt att använda rätt verktyg. Melbye har alla verktyg du behöver för att kunna utföra arbetet på rätt sätt. Kontakta oss för mer information E-nummer Beskrivning Beskrivning 2 Information Rörslitsare Både längs och tvärskalning Används för att slitsa upp den yttre PE-manteln på DB- och SD-tuberna Tubkap i plast 1-12mm för tunnväggiga tuber Bör alltid användas för att ge ett rent och rakt kap på tuberna innan installation av snabbkoppling Tubkap i metall 12-25mm för tjockväggiga tuber Används för kapning av tjockväggiga tuber Kapsax för optoslang Används för att kapa ID, SD och DBtuber. Klarar en diameter upp till 40 mm Skalverktyg för DB1 (Cabstrip) Cabstrip 13, blå Används för att mantla av DB1-tuber Handförsänkare Invändig 90gr, Plasthandtag Används för invändig avfasning av tuber upp till 12mm Avisoleringskniv kabifix fk28 Skalar enkelt fiberkabelns mantel utan att skada fibrerna inuti. Slitsar även upp kabeln

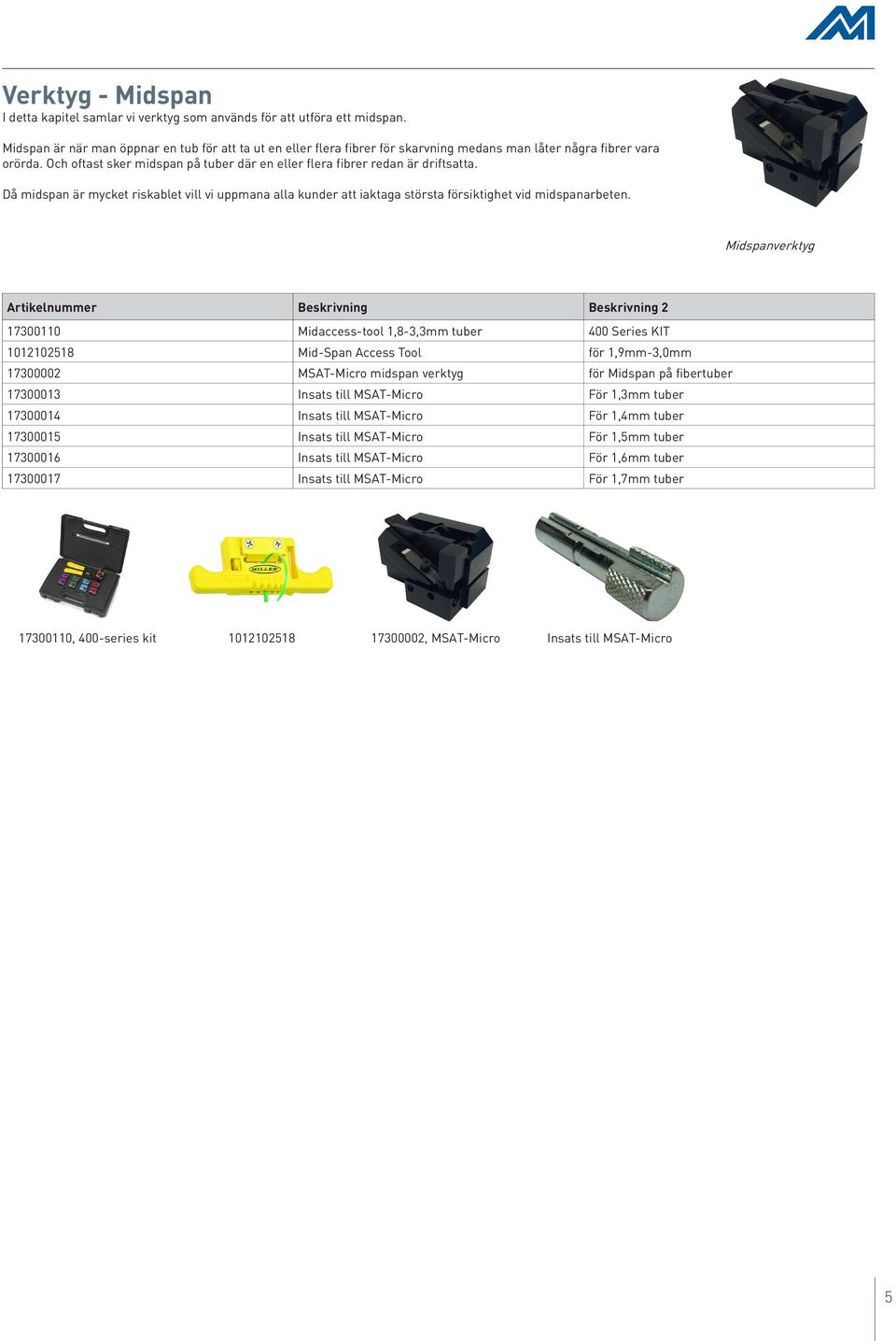

7 Verktyg - Midspan I detta kapitel samlar vi verktyg som används för att utföra ett midspan. Midspan är när man öppnar en tub för att ta ut en eller flera fibrer för skarvning medans man låter några fibrer vara orörda. Och oftast sker midspan på tuber där en eller flera fibrer redan är driftsatta. Då midspan är mycket riskablet vill vi uppmana alla kunder att iaktaga största försiktighet vid midspanarbeten. Midspanverktyg Artikelnummer Beskrivning Beskrivning Midaccess-tool 1,8-3,3mm tuber 400 Series KIT Mid-Span Access Tool för 1,9mm-3,0mm MSAT-Micro midspan verktyg för Midspan på fibertuber Insats till MSAT-Micro För 1,3mm tuber Insats till MSAT-Micro För 1,4mm tuber Insats till MSAT-Micro För 1,5mm tuber Insats till MSAT-Micro För 1,6mm tuber Insats till MSAT-Micro För 1,7mm tuber , 400-series kit , MSAT-Micro Insats till MSAT-Micro 5

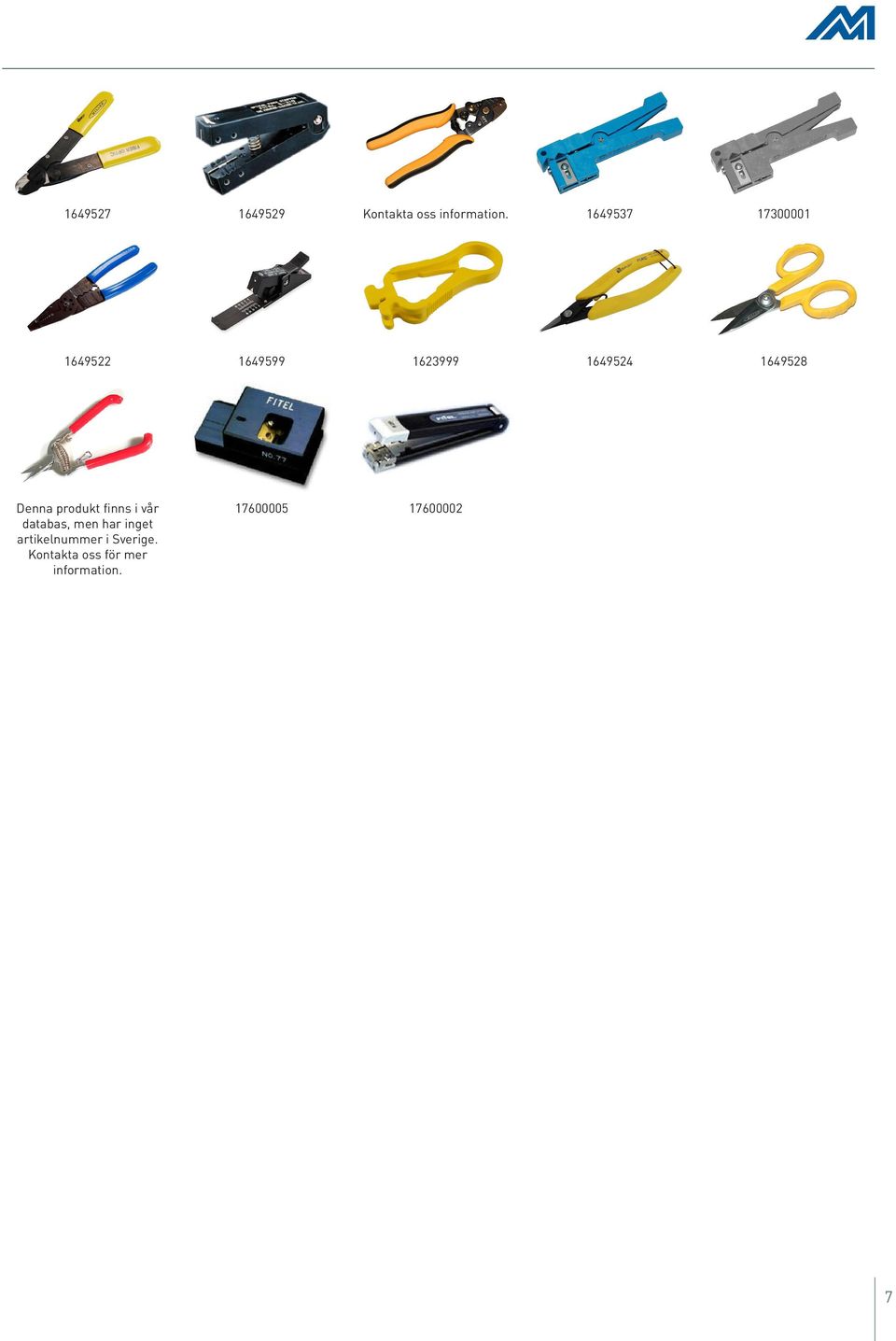

8 Verktyg - Fiber Vid allt arbete med fiber och tuber är det viktigt att använda rätt verktyg. Melbye har alla verktyg du behöver för att kunna utföra arbetet på rätt sätt. I detta kapitel hittar du de verktyg du behöver för att skala fiber, både enkelfiber och ribbonfiber, kapa tuberna i en fiberkabel samt verktyg för att göra midspan öppningar på tuber. Verktyg för skalning av fiber E-nummer Beskrivning Typbeteckning Information Furukawa stripper S-210 Skaltång för 250µm och 900µm fiber. Rekommenderas att användas till Melbyes pigtails Miller skaltång FO 103-S För skalning av primärskyddad 250µm fiber. En klassiker inom fiberbranschen. Troligen den mest sålda skaltången i världen. Finns även för andra fiberstorlekar Miller Två-håls Stripper FO 103-D-250 Miller skaltång med två hål. Ett för primärskyddad 250µm fiber och ett för sekundärskyddad 900µm fiber Miller Tre-håls Stripper FO 103-T-250-J Miller skaltång med tre hål. Ett för primärskyddad 250µm fiber, ett för sekundärskyddad 900µm fiber samt ett hål för ytterjacka på kablage (1,8mm till 3mm) Verktyg för kapning av tuber och fiber E-nummer Beskrivning Typbeteckning Information T-stripper tubskalare CS-8 Enkel tubskalare för olika storlekar på tuber Blå IDEAL Tubkap IDEAL Tubskalare för 3,2-5,5mm tuber Grå IDEAL Tubkap IDEAL Tubskalare för 0-3,2mm tuber Furukawa fiberkap m. linjal S-315 Enkel fiberkap för användning med olika kontakteringssystem och vid tillfälliga, mekaniska skarvar FTS Tubkap för 1,6-6,0mm tuber FTS Tubkap för 1,6-6,0mm tuber. Verktyg för kapning av kevlar E-nummer Beskrivning Typbeteckning Information Kevlarsax FOKC Smidig tång för att klippa av kevlaret i fiberkabeln Kevlarsax KS-1 Smidig sax för att kapa av kevlaret i fiberkabeln. Verktøy for båndfiber E-nummer Beskrivning Typbeteckning Information Ribbon separator S220 Verktyg för att dela upp 2-12 ribbonfiber till singelfiber Ribbonsplitter S233A S233A Verktyg för att dela upp ribbon. 4R till 2+2 samt 4R till Ribbonsplitter S233B S233B Verktyg för att dela upp ribbon. 8R till 4+4 samt 4R till 2+2 6

9 Kontakta oss information Denna produkt finns i vår databas, men har inget artikelnummer i Sverige. Kontakta oss för mer information

10 Serviceväska Serviceväska med grundläggande verktyg och tillbehör för fibersvetsning, tvättning och avsyning av fiberoptiska kontakter. Väskan levereras komplett När du använt upp en av förbrukningsvarorna, eller har behov av att byta ett verktyg, är det bara att kontakta oss för påfyllnad. Väskan innehåller följande : Cletop-S Kassett A-typ w/blue tape (1 stk) Cletop Sticks 2,5 mm (5 st) Cleaning Stick for Adaptors. (1 fp) Cletop Sticks 1,25mm (5 st) Cleaning stick for adaptors (1 fp) Tryckluft på burk, 300 ml (1 stk) Burk för fiberspill Red & Yellow Plastic Container (1 stk) Dispenser för tvättsprit (1 stk) Luddfria torkdukar 280st/fp (1 fp) Förfuktad rengöringsduk fiberkabel (Blöt+Torr duk) (5 stk) Avisoleringskniv kabifix fk28 (1 stk) Kevlarsax Miller (1 stk) Miller skaltång fiberstripper, m/fjær (1 stk) Blå IDEAL Tubkap 3-5,5 mm (1 stk) Ripley Laserpenna för 2,5 & 1,25mm ferruler (1 stk) Handhållet fibermikroskop 200x W/Coaxial Illumination (1 stk) Optic PEN Cleaner 2,5mm, Rengöringspenna (1 stk) Optic PEN Cleaner 1,25mm, Rengöringspenna (1 stk) 8 E-nummer Beskrivning Beskrivning Serviceväska 2 (Aluminium) Med verktyg och rengöring

11 Rengöringsprodukter Vid all installation av fiberoptik skall kontakterna alltid rengöras och avsynas innan inkoppling för att säkerställa kvalitén på installationen. Melbye har den utrustning som krävs för ändamålet Rengöringskassetter E-nummer Beskrivning Beskrivning 2 Förpackning Cletop Kassett Typ A Med metallspak 1 stk Cletop refill For CLETOP Casette A-Type 1 stk Cletop-S Kassett Typ A w/blue tape 1 stk Cletop-S Refill For CLETOP-S Casette A-Type 1 stk Rengöringskassett För optiska kontakter 1 stk Ersättningsband för kassett stk. Rengöringspinnar & pennor E-nummer Beskrivning Beskrivning 2 Förpackning Cletop Sticks 2,5 mm (5 st) Cleaning Stick for Adaptors. 5 stk./fp Cletop Sticks 1,25mm (5 st) Cleaning stick for adaptors 5 stk./fp Rengöringspinnar 2,5mm Förpackning om 50 pinnar 50 stk./fp Refill for NC-E250 for E250. Rensn. = 750+ tryk 3 stk./fp Refill neoclean-e125 1 FP = 3 STK. 3 stk./fp NEOCLEAN-E300 2,5mm Rengöringspenna 1 stk NEOCLEAN-E300 refill, 2,5mm 1 stk NEOCLEAN-EZ 2,5mm Rengöringspenna 1 stk NEOCLEAN-EZ 1,25mm Rengöringspenna 1 stk Optic PEN Cleaner 2,5mm Rengöringspenna 1 stk Optic PEN Cleaner 1,25mm Rengöringspenna 1 stk Optic Sticks 2,5mm (5 pinnar) Cleaning Stick for Adaptors. 5 stk./fp Optic Sticks 1,25mm (5 pinnar) Cleaning Stick for Adaptors. 5 stk./fp Rensepinder, grå, fnugfrie Pack/500pcs (SF4105) 125 stk./fp. Övrigt E-nummer Beskrivning Beskrivning 2 Förpackning Travel safe kontaktrens Travel Safe, 3-way dispenser 1 stk Burk för fiberspill Red & Yellow Plastic Container 1 stk Dispenser för tvättsprit 1 stk Dispenser för isopropanol Låsbar i plast 1 stk Renseservietter, wfw 1 stk Duk luddfri 420X230 mm Pk Isopropanol P637 IPA, 1L Luddfria torkdukar 280st/fp Förfuktad rengöringsduk fiberkabel (Blöt+Torr duk) Förfuktade rengöringsdukar Optic Prep. 50-pack Rengöringsvätska för fiber innan kontaktering eller svets 1 stk. 9

12 Ring för info Ring för info

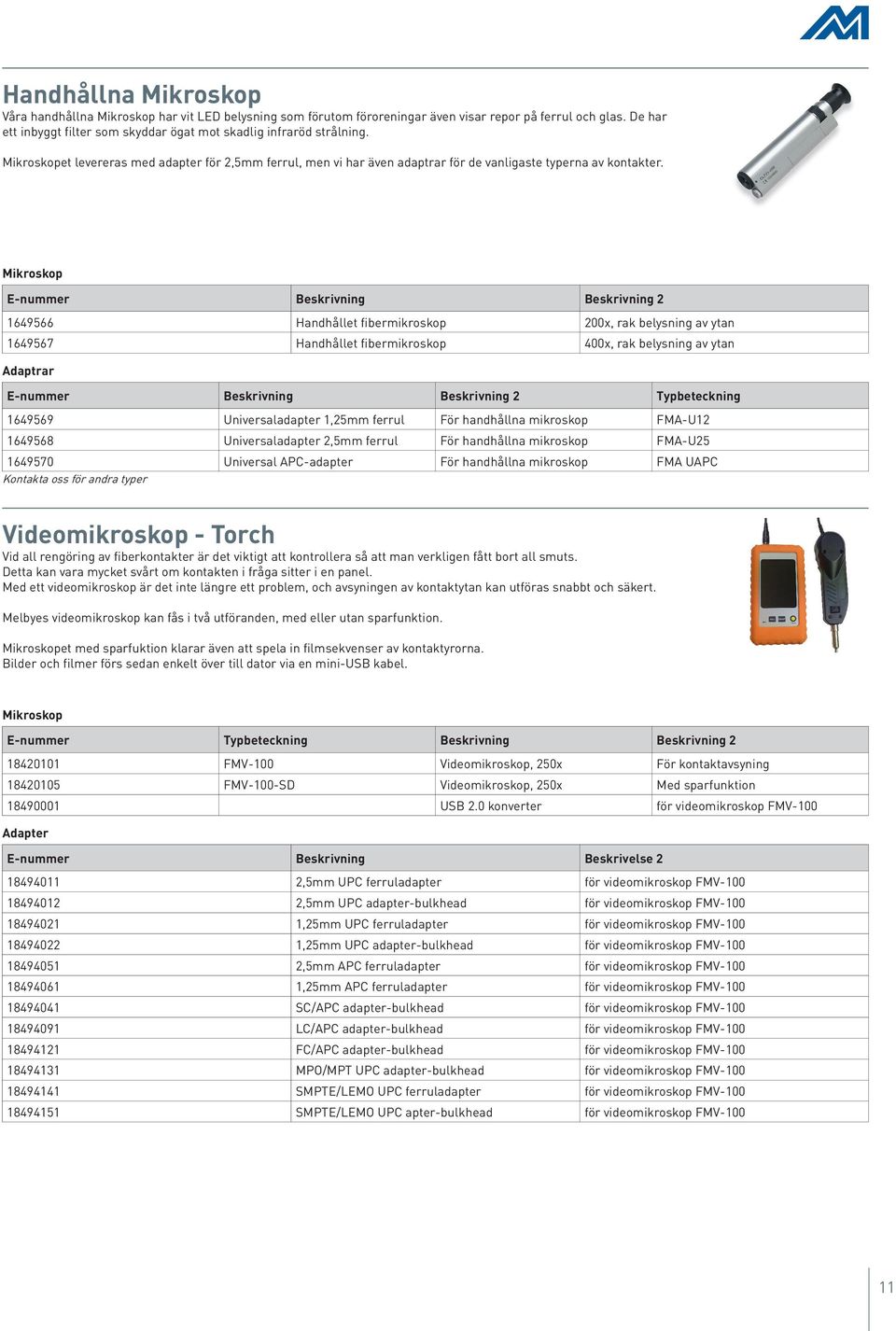

13 Handhållna Mikroskop Våra handhållna Mikroskop har vit LED belysning som förutom föroreningar även visar repor på ferrul och glas. De har ett inbyggt filter som skyddar ögat mot skadlig infraröd strålning. Mikroskopet levereras med adapter för 2,5mm ferrul, men vi har även adaptrar för de vanligaste typerna av kontakter. Mikroskop E-nummer Beskrivning Beskrivning Handhållet fibermikroskop 200x, rak belysning av ytan Handhållet fibermikroskop 400x, rak belysning av ytan Adaptrar E-nummer Beskrivning Beskrivning 2 Typbeteckning Universaladapter 1,25mm ferrul För handhållna mikroskop FMA-U Universaladapter 2,5mm ferrul För handhållna mikroskop FMA-U Universal APC-adapter För handhållna mikroskop FMA UAPC Kontakta oss för andra typer Videomikroskop - Torch Vid all rengöring av fiberkontakter är det viktigt att kontrollera så att man verkligen fått bort all smuts. Detta kan vara mycket svårt om kontakten i fråga sitter i en panel. Med ett videomikroskop är det inte längre ett problem, och avsyningen av kontaktytan kan utföras snabbt och säkert. Melbyes videomikroskop kan fås i två utföranden, med eller utan sparfunktion. Mikroskopet med sparfuktion klarar även att spela in filmsekvenser av kontaktyrorna. Bilder och filmer förs sedan enkelt över till dator via en mini-usb kabel. Mikroskop E-nummer Typbeteckning Beskrivning Beskrivning FMV-100 Videomikroskop, 250x För kontaktavsyning FMV-100-SD Videomikroskop, 250x Med sparfunktion USB 2.0 konverter för videomikroskop FMV-100 Adapter E-nummer Beskrivning Beskrivelse ,5mm UPC ferruladapter för videomikroskop FMV ,5mm UPC adapter-bulkhead för videomikroskop FMV ,25mm UPC ferruladapter för videomikroskop FMV ,25mm UPC adapter-bulkhead för videomikroskop FMV ,5mm APC ferruladapter för videomikroskop FMV ,25mm APC ferruladapter för videomikroskop FMV SC/APC adapter-bulkhead för videomikroskop FMV LC/APC adapter-bulkhead för videomikroskop FMV FC/APC adapter-bulkhead för videomikroskop FMV MPO/MPT UPC adapter-bulkhead för videomikroskop FMV SMPTE/LEMO UPC ferruladapter för videomikroskop FMV SMPTE/LEMO UPC apter-bulkhead för videomikroskop FMV

14 Laserpenna (VFL) En laserpenna (VFL) är troligen det mest användbara hälpmedlet vid installation och felsökning av fibernät. Det kraftiga röda ljuset avslöjar skarpa böjar i ODF:er, dåliga svetsskarvar eller felkopplade pigtails Beroende på uteffekt,och sträckans dämpning, kan en laserpenna användas på avstånd över 5km. Alla modeller har en kraftig laserdiod som arbetar på 635nm, utom nyckelringsmodellen som arbetar på 650nm. Detta ljus är optimalt för felsökning då det är mer synbart, men fortfarande har god räckvidd. E-nummer Beskrivning Våglängd Estimerad räckvidd Laserklass Ripley Laserpenna 650nm < 7km IIIa Fiberidentifikator Melbyes FITEL ID-H/R är en solidt verktyg som är lätt att använda. Den identifierar den optisk fibern genom påvisande av optisk signal i fibern. Instrumentet visar även åt vilket håll ljuset går åt. Fiberidentifikator Brett dynamiskt omfång Inget byte av backar behövs Upplyst LED display som visar ljusnivåer och frekvens Upptäcker både modulerat ljus och trafik Ergonomisk Mycket låg dämpning E-nummer Beskrivning Information Fiberidentifikator ID-H/R Klarar 2-12 ribbon,250/900µm fiber samt 1,8 till 3mm kablage. 12

15

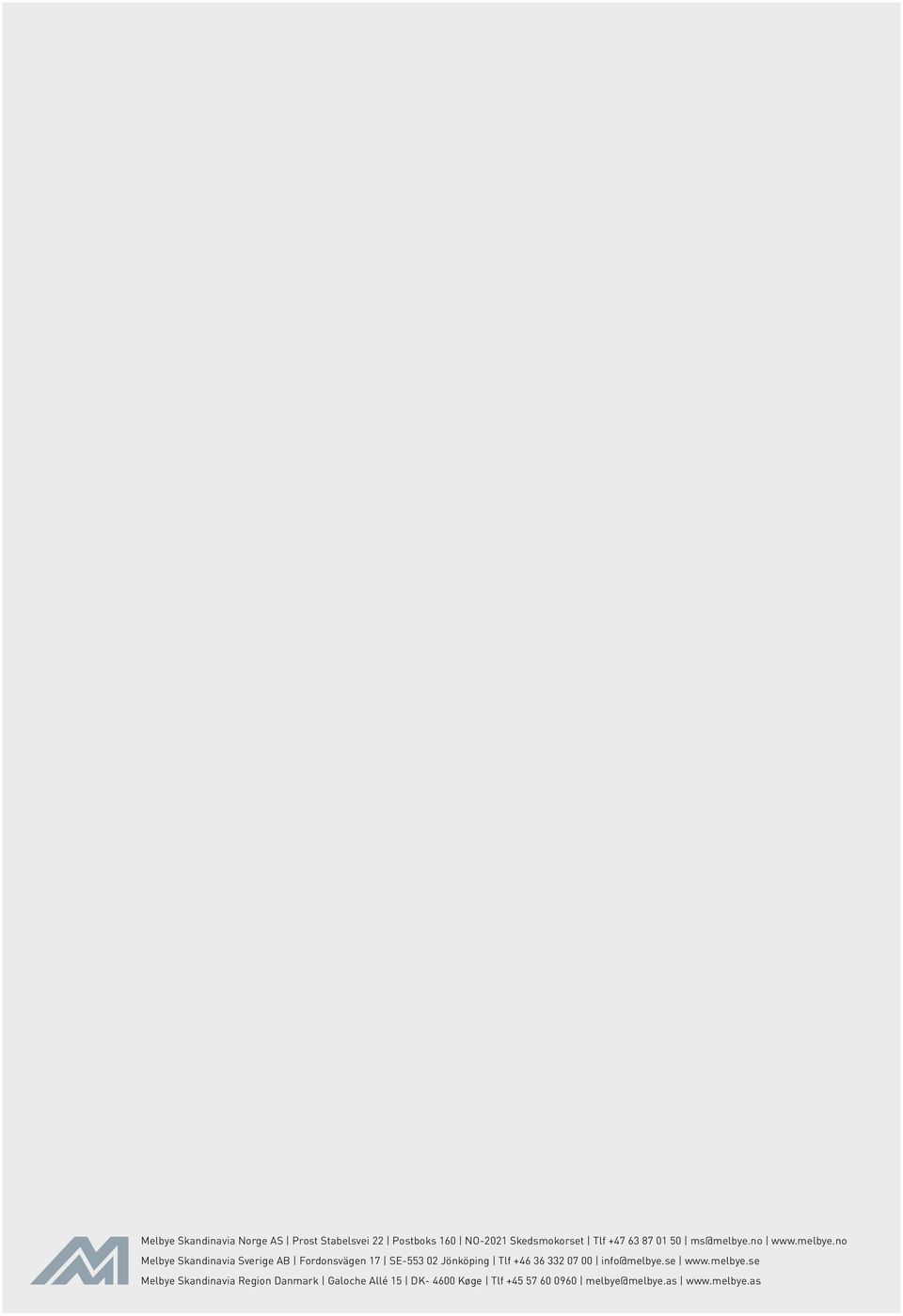

16 Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf Melbye Skandinavia Sverige AB Fordonsvägen 17 SE Jönköping Tlf Melbye Skandinavia Region Danmark Galoche Allé 15 DK Køge Tlf
