1 Järnväg 1/18

2 B Bandsåg SGN 6 K Kärnborr 5 M Mutterdragare 6 R Rälsborrmaskin FRG 4 Rälskontakter 10 S Spårmått 9 T Tillbehör 8 Träslipersborrmaskin 7 U Utliggare Isolatorer 9 1

3 E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA C C C C C C C C

4 JÄRNVÄG Tillbehör 8 Isolatorer för Järnväg 9 Mutterdragare 6 Rälsborrmaskin 4 Kärnborr / Rälsborr 5 AR-kontakter 10 Rälskap SGN 6 Spårmått 9 Träslipersborrmaskin 7 3

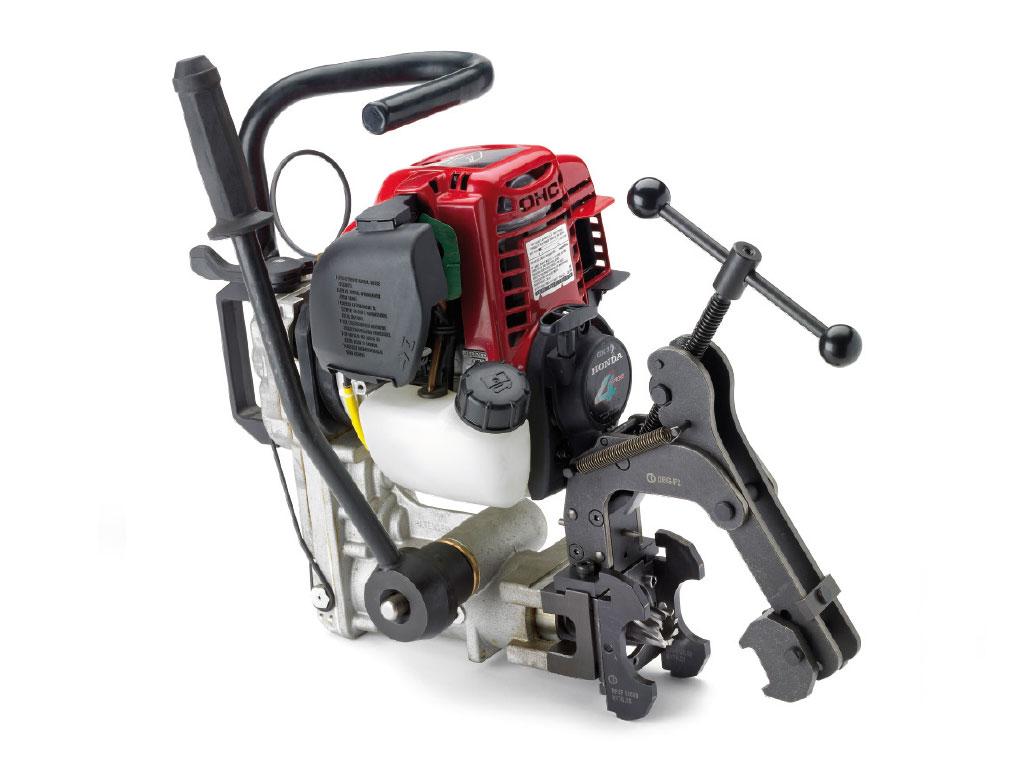

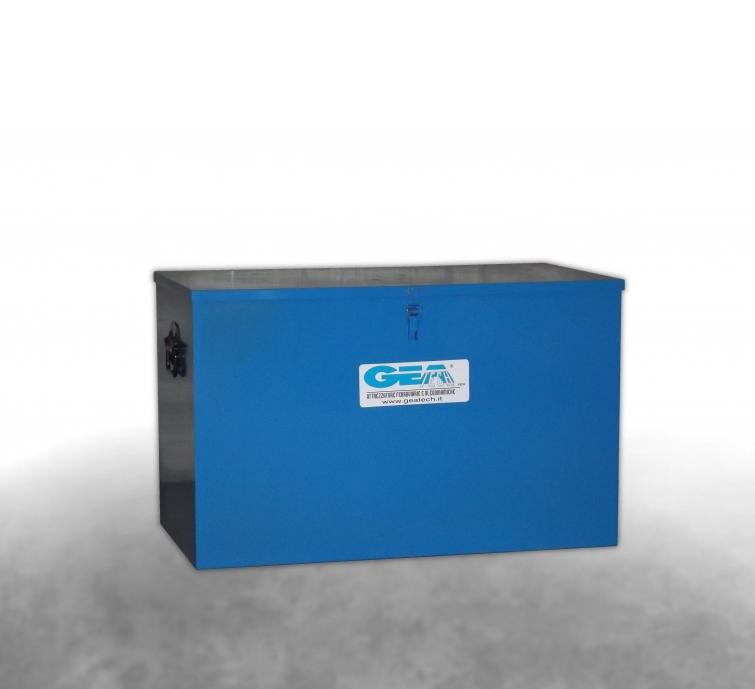

5 Rälsborrmaskin FRG Bensindriven 2 och 4-takt rälsborrmaskin. Special designad för borrning i räls. Levereras med förvaringslåda, kylvätskebehållare och växellådsolja, samt verktyg för underhåll. Rälsborrmaskin Beskrivning Beskrivning 2 Type Rälsborrmaskin bensin 4-takt Inkl. UNI 50/60 borrmall FRG Rälsborrmaskin 2-takt 2-takt bensin F1121M Metall låda till FRG-02 Lock med lås

6 Kärnborr Kärnborr, Styrpinnar och kylvätska. Borren är tillverkad av höglegerat HSS-XE specialstål. För extrem hårdhet vid tandens spets [upp till 68 HRC]. Detta garanterar en hög slitstyrka och livslängd. GOLD-TECH ytbehandling: specialbehandling för högre/längre livslängd. Helt gjort "FULL GRUND". Denna raffinering ökar skärningsförmågan och en minskning av friktionen samtidigt. För en ökad livslängd av borret. Endast få tillverkare kan producera steghärdade ringformade borr. Detta är borr med kvalité från "TOP OFF THE LINE". Styrpinne 77mm används till borr av längden 30mm. Styrpinne 102mm används till borr av längden 50mm. Glöm ej köpa vår kylvätska på 2,5L eller 10L dunk -Mineralolja som inte är farlig, och utan trafiklagstiftning -Rost-Skyddande Innehåller inte tungmetaller Ingen nitrit och klor Lämplig för minimal smörjning (MMC) Användning: Ökar verktygets livslängd och ytfinishen betydligt när du sågar, svarvar, borrar, slipar m.m Blandning: 5% Olja i vattnet för låghållfasta stål (strukturellt stål) och icke-järnmetaller (aliminium, koppar, mässing) 10% Olja i vattnet för höglegerade stål (rostfritt stål). Öka oljeinnehållet för svåra bearbetning eller använd endast ren olja. Kärnborr Beskrivning Längd mm. Hål dim. mm Kärnborr Ø13mm L55mm Kärnborr Ø13,5mm L55mm 55 13, Kärnborr Ø19mm L55mm Kärnborr Ø33mm L55mm Kärnborr Ø13mm L30mm Kärnborr Ø13,5mm L30mm 30 13, Kärnborr Ø19mm L30mm Kärnborr Ø33mm L30mm Styrpinne kort 6,34/77mm Styrpinne lång 6,34/102mm Kylmedel koncentrat 2,5L Kylmedel koncentrat 10L MECUTOIL-kylvätska Styrpinne 5

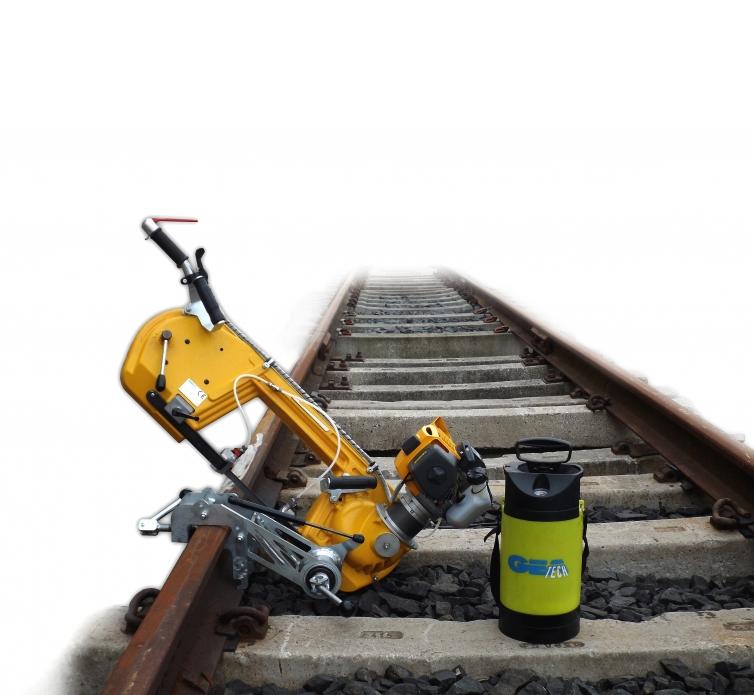

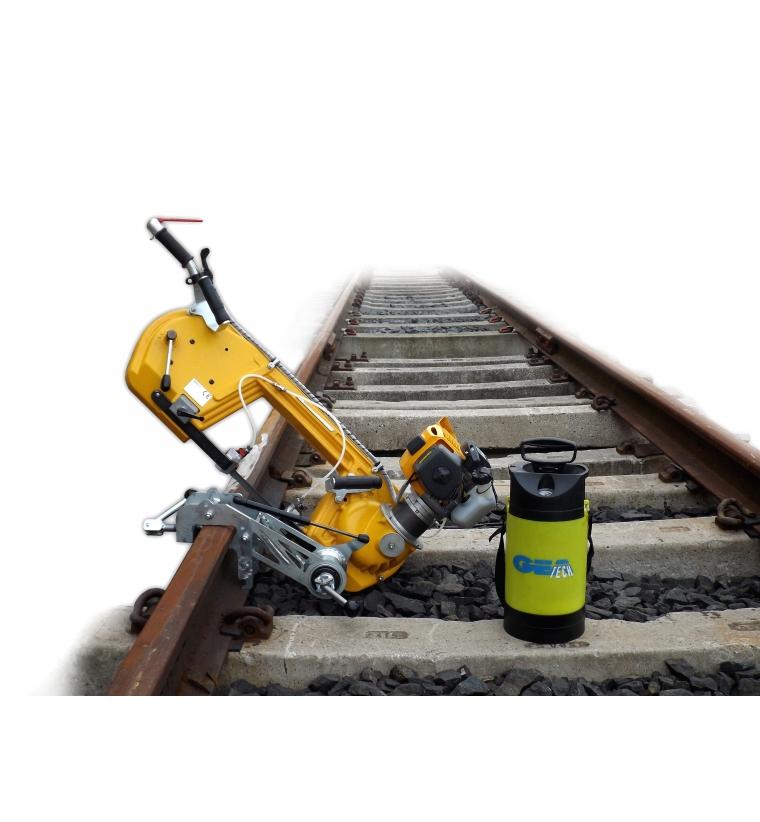

7 Bandsåg SGN Bandsågmodellen SGN är konstruerad för skärning av räls utan att orsaka gnistor, vilket sker med traditionell kapning med kapskiva Maskinen är utrustad med en praktisk hopfällbar skärindikator, och den kan separeras från bågen, vilket underlättar transporten och fästet på rälsen. Klämman är fastsatt på skenhuvudet, sågen är nästan monterad helt över rälsen, därför är det bara nödvändigt att flytta endast lite ballast för att utföra skärningen/kapet. Bandsågen drivs av en encylindrig tvåtaktsmotor med recoil-startare kopplad till en cykelreducerare av "epicyclar" växellåda konstruerad av Geatech. Tvåtaktsmotorn möjliggör en minskad skärningstid. Bandsåg SGN Beskrivning Beskrivning 2 Type Bandsåg Bandsåg med 2-taktsmotor F1059A Mutterdragare Portabel bensindriven slag/ mutterdragare. Utrustad med 2-takts endothermic motor. Handtaget överför mindre vibration till operatören. Kan utrustas med en vagn vid förfrågan. 1.7kW / 3.1Hp) Max vridmoment: 2500Nm Vikt: 20.5kg Vagn F1099: Vikt 31kg Mutterdragare Beskrivning Type Mutterdragare 2-takt F1034M Vagn för mutterdragare LV F

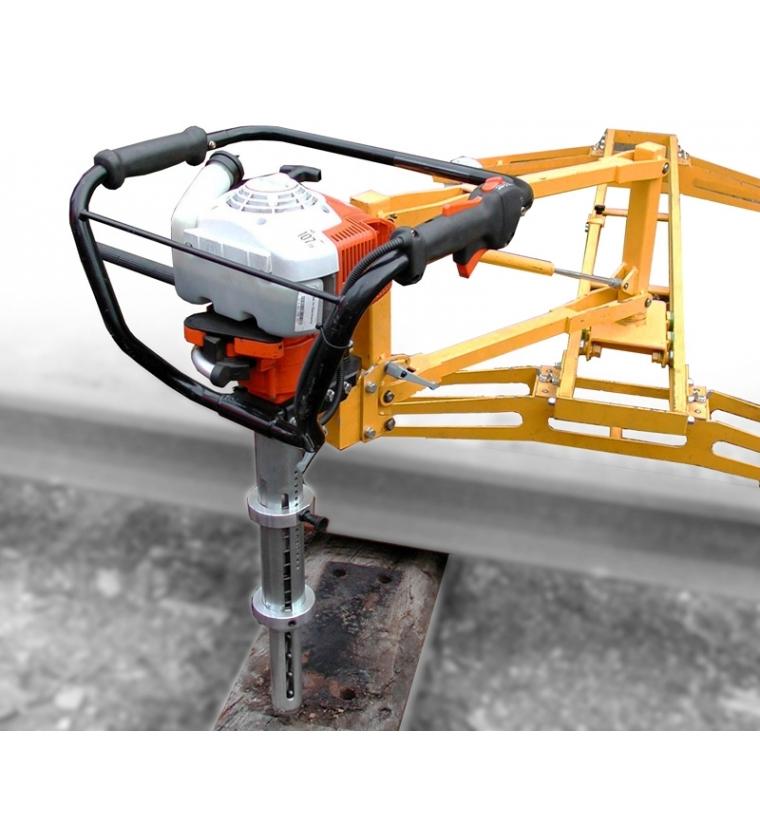

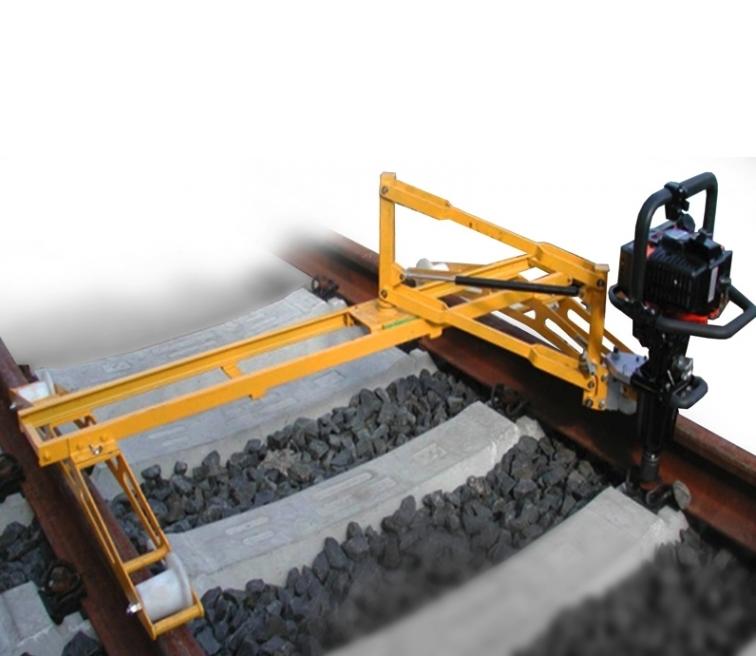

8 Träslipersborrmaskin Bärbar slipersborrmaskin utrustad med 2-takts endotherm motor och mätstång för borrdjupinställning. Upphängningsvagn fins att köpa till. 2-taktsmotor (1,3kW / 1,8hp) Vikt: 14kg Vagn F1099A02 Vikt 31kg Träslipersborrmaskin Beskrivning Type Slipersborrmaskin 2-takt FTP Vagn för FTP-01 F1099A

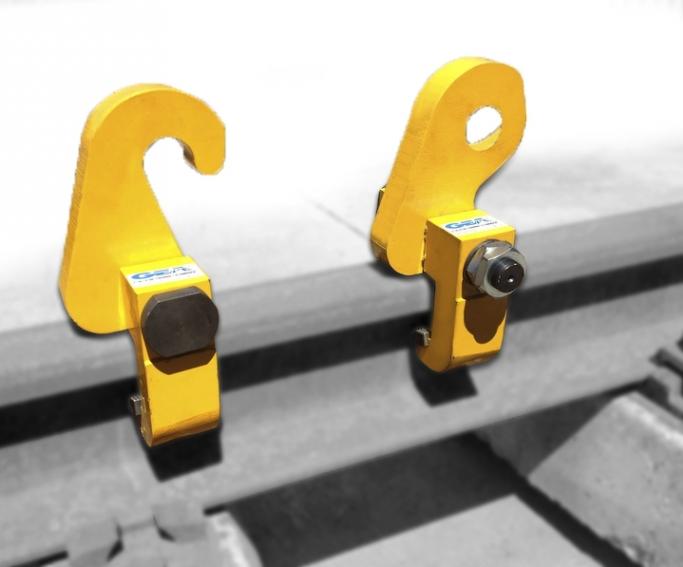

9 Tillbehör Melbye strävar efter att göra din vardag enklare. Här kan du hitta praktiska redskap för att kunna utföra arbeten i spårmiljö. Hittar du inte vad du letar efter kontakta oss gärna så hjälper vi dig. Rälsvagn: Vagn för transport av material med isolerad ram och automatisk bromssystem. Flera versioner finns tillgängliga med olika typer av hjul och lastplattform. dimensioner 1000X1800mm, Vikt: 68kg Lastkapacitet: 1000 kg Rälslyft: Med krok eller med hål, smidigt lyftredskap som förenklar ditt arbete med rälsen. Rälstång: Tång för attl yfta alla typer av järnvägsräls. Praktiskt redskap att ha med sig. Vertyg för pandrol clips: F1092: För E-clips F1090: För fast clips F1089: För borttagning av fastclips Tillbehör Beskrivning Beskrivning 2 Type Lastvagn med broms Max 1000kg kapacitet F1106A Rälslyft med krok Rälslyft med krok FA Rälslyft med hål Rälslyft med hål FA Rälstång/lyft Rälstång/lyft UN Verktyg för fast clips För infästning clips typ/e F Verktyg för fast-clip För infästning fast clips F Verktyg för fast clips För borttagning fast clips F /

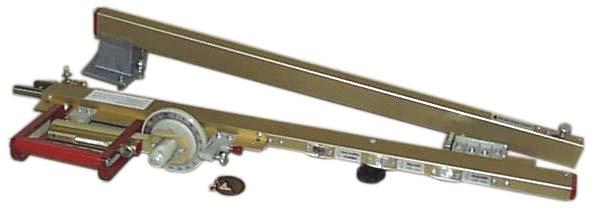

10 Spårmått Spårmått Spår och spårväxelmått. Finns även som delbara. Måtten används vid arbeten i järnväg- och spårvagnsspår. Beskrivning C024 GWO C025 SOLA spårmått GW 80 Spårvidd och rälsförhöjning (1435 mm) C026 SOLA spårmått SW 91 Växelspårmått och spårvidd (1435 mm) C027 SOLA spårmått SW 91/Z C028 SOLA spårmått SW 9140 Växelspårmått, spårvidd och rälsförhöjning (1435 mm) C071 SOLA spårmått SW 9140 Växelspårmått, spårvidd och rälsförhöjning (891mm) C029 SOLA spårmått SW 9140/Z Växelspårmått, spårvidd och rälsförhöjning, delbart (1435 mm) C030 SOLA Spårmått ULM 87 Spårvidd och plattform (1435 mm) C026 Typbeteckning C C030 Funktion C029 Utliggare Isolatorer För utliggare av kontaktledningssystem bl.a. system 25 Rördimensioner Ø42 mm till Ø70 Krympstömsavstånd 1120 mm. Ändbeslag av galvanisert stål. Ändbeslagen krymps på glasfiberstaven. Generelle data Spänning (kv) 36 Överslagslängd mm 370 Krympströmsväg mm Hz resistiv spänning Impulsspänning neg. Impulsspänning pos. 240 kv utliggare isolatorer Beskrivning 2 Typbeteckning Hållfasthet (kn) Sektionslängd mm. Ändbeslag Rör/Tunga 42-70mm MS-36-S-PT Rör/Tunga Rör/Rör 42-70mm MS-36S-PP Rör/Rör 9

11 Rälskontakter Permanent rälskontakt. Rälskontakter monteras i rälslivet. Typ AR AR-Rälskontakter Beskrivning Typbeteckning Hål dim. mm Rälslivets tjocklek mm Rälskontakt ensidig AA , Rälskontakt dubbelsidig AA , Rälskontakt enkel mekanisk BE137S , Rälskontakt dubbel mekanisk BE137D , Kopparbussning FA ,5 10
