1 DIVERSE - Gängenhet - Hasberg tolkstål - Bandlyftare - Bandstyrning 9

2 INNEHÅLLSFÖRTECKNING 9 9:1 9:2 9:3 9:4 9:5 9:6 9:7 9:8 Lösningar för verktygsgängning Automatiserade gängningssystem Automatiserade gängningssystem Automatiserade gängningssystem Hasberg Hasberg tolkstål Bandlyftare Bandstyrning Danly

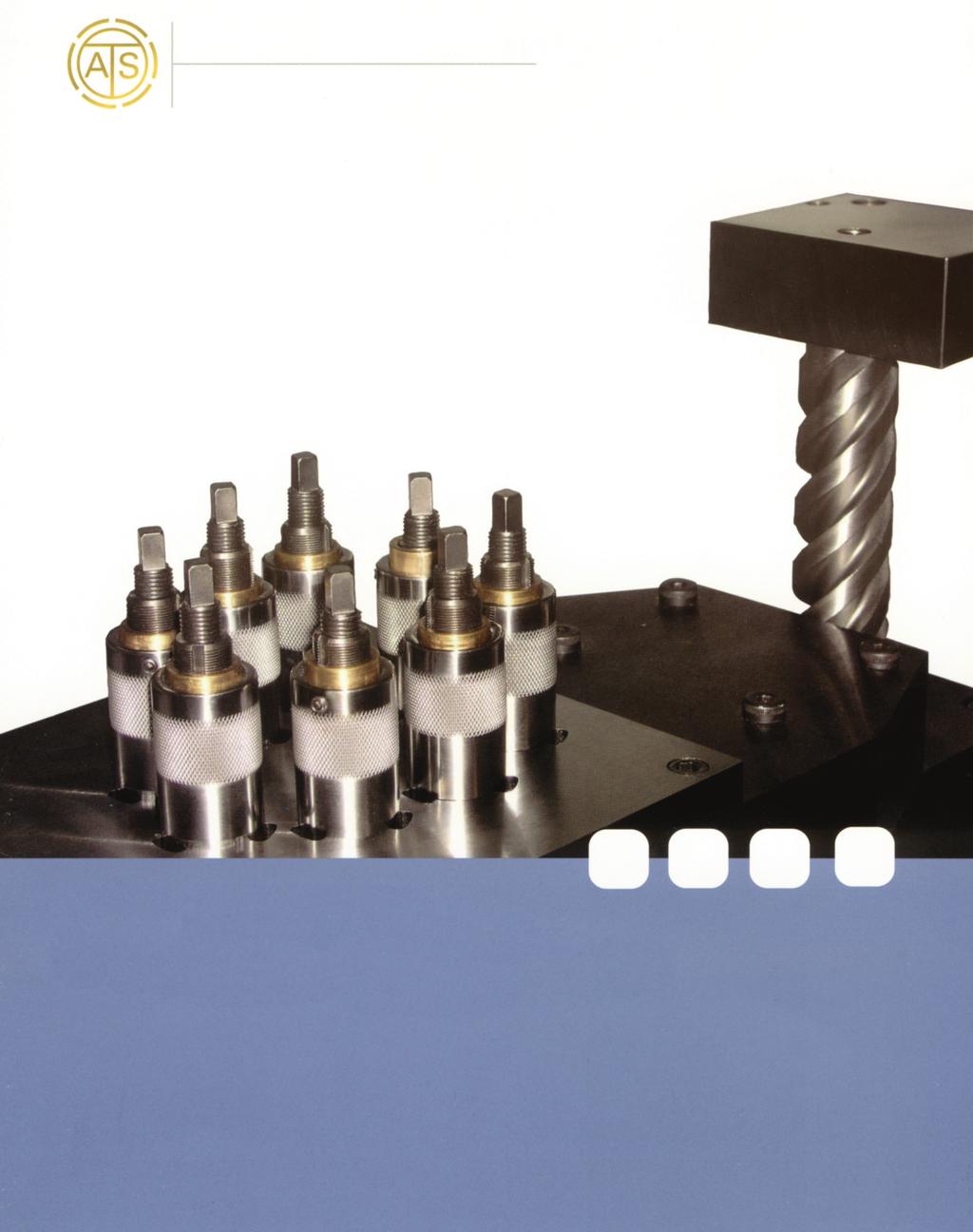

3 9:1 Automatiserade gängningssystem 35 års tillverkning av enheter för verktygsgängning LÖSNINGAR FÖR VERKTYGSGÄNGNING

4 AUTOMATISERADE GÄNGNINGSSYSTEM 9:2 Under mer än 35 år har ATS varit föregångare i verktygsgängningsbranschen och tillverkat världens mest innovativa och driftsäkra gängningsenheter. ATS ägnar 100 % av sina ansträngningar på verktygsgängning, och förser kunderna med den allra senaste tekniken och en teknisk support att räkna med. Vid genomförandet av verktygsgängning har våra tekniker flera olika gängningsenheter att arbeta med, bland annat gängning uppifrån och ner, nerifrån och upp, med hög hastighet, integrerad med avstrykarplattan, 90 grader, eldriven, eldriven integrerad med avstrykarplattan och flerspindlig. ATS:s kunder vet att de får den mest konkurrenskraftiga och kostnadseffektiva lösningen för verktygsgängning på marknaden. Driftsäker Med över 35 års erfarenhet av tillverkning har ATS en teknisk grund som är oöverträffad i branschen. ATS:s enheter för verktygsgängning kan tillverka miljontals underhållsfria komponenter. Driftsäkerhet är bara en av orsakerna till att vi ofta kallas in för att ersätta en konkurrents gängningsenhet med en ATS-enhet. Innovativ design ATS:s gängningsenheter är inte bara konstruerade för att vara de mest robusta i branschen, utan de har även flera användarvänliga egenskaper som gör dem till ett naturligt val för verktygshandlare världen över. ATS:s montering med ledarskruv med vridlås underlättar för byten av gängtapp och gängstigning samt medför att justering av gängtappshöjd kan göras på bara några sekunder allt detta utan att gängtappsfästet behöver tas bort. Vi konstruerar flerspindliga gängningsenheter, gängningsenheter integrerade med avstrykarplattan och gängningsenheter som går nerifrån och upp, alla med samma egenskaper och mycket litet behov av utrymme i verktyget. Ett tydligt exempel är den åttaspindliga gängningsenheten på bilden. (figur c) figur b figur a Uppifrån och ner (figur a) Enheter för gängning uppifrån och ner är idealiska för delar med minimalt avstrykarlyft. De kan köras i mycket hög hastighet och passar utmärkt för arbeten med stora volymer, samtidigt som de kräver minimalt underhåll. De monteras med ledarskruv med vridlås, vilket gör att byte av gängtapp kan utföras på bara några sekunder. Nerifrån och upp (figur b) När avstrykarlyften ökar över kapaciteten för vanlig gängning uppifrån och ner är gängning nerifrån och upp en bättre metod. Enheter med gängning nerifrån och upp kan användas vid samma hastigheter som gängning uppifrån och ner, med miljontals praktiskt taget underhållsfria gängningar. Flerspindliga enheter (figur c) Den här enheten används för att gänga åtta hål i en fordonskomponent, samtliga på en och samma station. Flerspindliga enheter är den mest kostnadseffektiva verktygsgängningsmetoden per hål. De minskar utrymmet i verktygen betydligt, jämfört med enskilda gängningsenheter. Kostnadseffektivt ATS:s enheter är inte bara innovativa och hållbara, utan också de mest kostnadseffektiva och användarvänliga gängningsenheterna på marknaden. När våra kunder lämnar offert på ett arbete där ATS:s gängningsenheter kan användas får de betydande fördelar jämfört med konkurrenterna. figur c

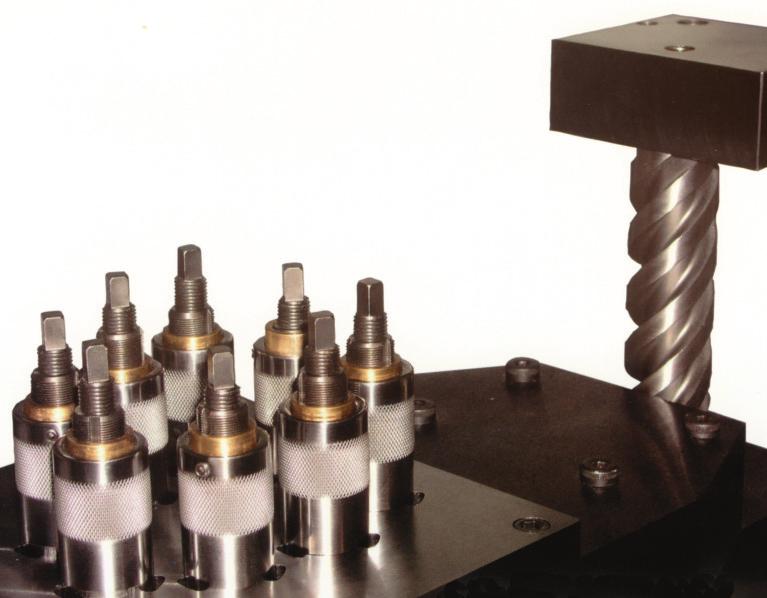

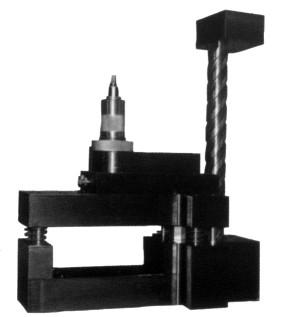

5 AUTOMATISERADE GÄNGNINGSSYSTEM 9:3 EGENSKAPER Tryckhastighet på upp till 250 slag per minut Använder standardskurna eller rullformade gängtappar Enkel installation innebär lägre verktygskostnader Montering med avtagbara ledarskruvar med vridlås Byt gängtapp på några sekunder Byt gängtappsstorlek och gängstigning på några minuter Skydd mot matningsfel förhindrar att gängtappen går sönder Möjlighet till kylmedel för genomföringsverktyg Medbringare med högt vridmoment Kapacitet M2 x 0,4 M30 x 1,5 Flyttas mellan verktyg på några minuter Gängning med ledarskruv säkerställer kvalitetsgängor Specialkonstruerade enheter efter kundens specifikationer I avstrykarplattan integrerad gängenhet (figur d) De inbyggda gängningsenheterna som är integrerade med avstrykarplattan ökar produktionstakten av gängor, samtidigt som normala avstrykarrörelser kan bibehållas vilket avsevärt minskar verktygskostnaderna. figur d Flerspindlig i avstrykarplattan integrerad gängenhet (figur e) Gängningsenheten på bilden är en kompakt figur e åttaspindlig gängningsenhet integrerad med avstrykarplattan, konstruerad för en elektrisk tillverkare. Enheten klarar åtta hål på en och samma station. Obs! Enheten har monterats med ledarskruv med vridlås, vilket gör att byte av gängtapp kan utföras på bara några sekunder. figur f Eldriven (figur f) Gängning med en eldriven gängningsenhet fungerar oberoende av tryckslaget, något som är särskilt praktiskt vid gängning av hål med stor diameter. Gängningsenheten på bilden är en universell eldriven enhet, som skär gängor antingen uppifrån och ner eller nerifrån och upp. ATS EXKLUSIVA TEKNIKER Vridlåskonstruktion ATS:s montering med ledarskruv med vridlås har flera unika egenskaper integrerade i en mycket kompakt enhet. Med ledarskruvmonteringen kan byten av gängtappar göras utanför verktyget. Detta är inte bara säkrare utan även snabbare och enklare för operatören. Justering av gängtappen utförs enkelt genom att startpunkten för monteringen med ledarskruv med vridlås helt enkelt ändras till lämplig höjd utan att gängningsenheten behöver tas bort. Detta är unikt för alla ATS:s gängningsenheter och förenklar inställningarna vid omställning mellan jobb. Teknik för integrering med avstrykarplattan ATS:s enhet som är integrerad med avstrykarplattan ökar produktionstakten av gängor med 50 % eller mer, samtidigt som normallånga avstrykarrörelser kan bibehållas. Lägre avstrykarrörelser betyder lägre verktygskostnader. Enheten med avstrykarplattan integrerad möjliggör ett större gängningsfönster under presscykeln, vilket gör att gängtappsfästets utväxling kan reduceras. Detta, i sin tur, ökar antalet slag per minut som pressen kan köras och samtidigt bevara rätt varvtal i gängningen. Resultatet: en produktionsökning om 50 % eller mer!

6 AUTOMATISERADE GÄNGNINGSSYSTEM 9:4 TH25 TH35 TH 45 M2-M5 M3-M6 M3,5-M16 A 201,04 213,74 293,37 B 116,21 116,21 177,80 C 55,50 55,50 76,20 D1 50,80 50,80 76,20 D2 19,05 19,05 38,10 E* 61,98 61,98 73,66 F 38,10 38,10 59,69 G 123,83 136,53 208,92 H 12,70 12,70 25,40 I 22,86 35,56 41,28 J 12,70 15,88 19,05 K 25,40 31,75 40,94 L 45,72 50,80 68,58 M 38,10 38,10 63,50 N 22,23 22,23 34,93 O 73,03 73,03 101,60 P 30,10 30,10 44,45 Q 22,23 22,23 33,25 R 19,30 19,30 31,75 S 88,90 88,90 121,49 T 102,24 102,24 137,36 U 136,53 136,53 189,76 V 160,66 160,66 226,26 W 170,18 170,18 240,56 * Längre längder på begäran TH 25 TH 35 TH 45 M2-M5 M3-M6 M3,5-M16 A 257,18 257,18 341,63 B 38,10 38,10 38,10 C 52,71 52,71 79,38 D1 38,10 38,10 76,20 D2 19,05 19,05 38,10 E 106,35 106,35 122,12 F 73,03 73,03 101,60 G 50,80 50,80 H 34,93 47,63 62,74 J 25,40 28,58 40,89 K 45,72 48,26 L 22,23 22,23 34,93 M 214,63 214,63 288,82 N 98,43 98,43 109,42 O 180,98 180,98 238,02 P 205,08 205,08 274,52 Q 19,30 19,30 31,75 R 30,10 30,10 44,45 T 95,45 U 116,21 116,21 177,80 Alla mått i mm Stifthål TH25 och TH 35 är 6 mm. TH45 är 8 mm. Gänghål TH25 och TH35 är M8 x 125. TH45 är M10 x 1,5

7 9:5 Hasbergs folier och tolkstål har en precision som medger oändliga användningsområden. Det kan t.ex. användas vid justering och montering av maskindelar och till verktygsinställningar. Ett annat användningsområde är till schabloner och skims. Tolkstål används exempelvis för bestämning av spalter och elektrodavstånd.

8 HASBERG TOLKSTÅL 9:6 STANDARDDIMENSIONER = Rullar Plana ark 12,7 mm Bredd 6 mm 25 mm 50 mm 100 mm 150 mm 150 mm 50x x x x500 Tjocklek Bredd Bredd Bredd Bredd Bredd Bredd mm mm mm mm mm Stål Stål Stål Stål Rostfritt Stål Stål Stål Rostfritt Rostfritt Mässing Stål Rostfritt Rostfritt Mässing 1 m 2 m 5 m 10 m 5 m 5 m 5 m 5 m 5 m 5 m 5 m 10 st 5 st 5 st 5 st 0,005 0,01 0,02 0,025 0,03 0,04 0,05 0,06 0,07 0,075 0,08 0,09 0,10 0,12 0,15 0,18 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,60 0,70 0,80 0,90 1,00 1,1-1,5 1,6-2,0 Blått: Kallvalsat stål Grönt: Rostfritt stål Gult: Mässing Ass. A Ass. N Ass.R Ass. M W.Nr W.Nr : tjocklek mm W.Nr CuZn37 och alla tjocklekar med bredd 12.7 mm. W.Nr : alla andra bredder fr.o.m. Ass. B Ass. P tjocklek 0.10 mm. Sortimentstyper: Ass. C Ass. Q Sortiment A: Format 50 x 300 mm mm Sortiment B: Format 50 x 300 mm mm Sortiment C: Format 50 x 300 mm mm Sortiment M: Mässing Format 150 x 500 mm mm Sortiment N: Rostfritt Format 100 x 500 mm mm Sortiment P: Rostfritt Format 100 x 500 mm mm Sortiment Q: Rostfritt Format 100 x 500 mm mm Sortiment R: Rostfritt Format 150 x 500 mm mm Tjocklek mm Toleranser mm ±0.001 ±0.002 ±0.003 ±0.004 ±0.005 ±0.006 ±0.007 ±0.008 ±0.009 ±0.010 ±0.012 ±0.013 ±0.020 ±0.035 Utg.:

9 BANDLYFTARE 9:7 STÅLKVALITET: Sätthärdat w.nr Stoppskruv Säkras med Loctite Tryckfjäder se sid 5:4-5:8 d M12 x 1,5 M14 x 1,5 M 18 x 1,5 M 22 x 1,5 l s Fjäder - Ø 10 12, D h 10,5 12,5 16,5 20,5 Bandlyftare d1h d d D h 10,5 12,5 16,5 20,5 d 4 M12 x 1,5 M14 x 1,5 M18 x 1,5 M22 x 1,5 I Beställningsex = bandlyftare 8 x 20

10 BANDSTYRNING DANLY 9:8 Danly bandstyrning styr i stansögonblicket bandet mot styrlinjalen och därigenom riskeras, särskilt vid följdverktyg, ingen förskjutning av de enskilda stansoperationerna. Härigenom reduceras kassation, driftstopp och verktygsskador. Tryckkilen monteras på överdelen och tryckrullen på underdelen. Under pressningen, då verktyget sluts, trycker tryckkilen på rullen och pressar därigenom bandet mot styrlinjalen. Härigenom ligger bandet alltid i rätt läge före stansning eller pressning. Presstrycket från tryckrullen kan lätt ställas in genom en ställskruv eller genom utbyte av fjädern. Danly bandstyrning finns i två storlekar. För att kunna anpassas till varierande slaglängd levereras varje sats med tre tryckkilar av olika längd. Danly bandstyrning (dimensioner i mm) KATALOG A B C D E F G H J K TRYCKKIL NUMMER (min) (max) (min) LÄNGD : 73 : : 110 : 122
