1 Industrial Productive Ergonomics PRODUKTÖVERSIKT 2011:1

2 Vi kallar detta produktiv ergonomi! Det finns många användningsområden för våra ergonomiska avlastningsarmar. Orsakerna varierar, men syftet är alltid det samma en enkel och säker utrustning som kan förbättra produktionen.

3 Innehållsförteckning Parallellarmar 4 Vikarmar 5 Vikarmar på pelare 6 Rälsarmar (små) 7 Rälsarmar (stora) 8 Teleskoperande armar 9 Grodbensarmar 10 Smarta funktioner Hantering 13 Maskinhållare & Profiler 14 sid. OBS! Detta är en produktöversikt och för detaljerade uppgifter hänvisas till produktkatalog och prospekt

4 Med Pearsons lösningar blir operatören avlastad och risken för förslitningsskador minskas.

5 PARALLELLARMAR Gängning Skruvdragning Avsyning Stationär montering Parallellarmen passar bra för stationärt arbete. Tillverkad av aluminium och utbalanserad med hjälp av pneumatiska cylindrar, gasdämpare eller spiralfjädrar. Modell Last (Kg) Moment (Nm) Max (mm) Min (mm) PA-150 PA-1 PA ,

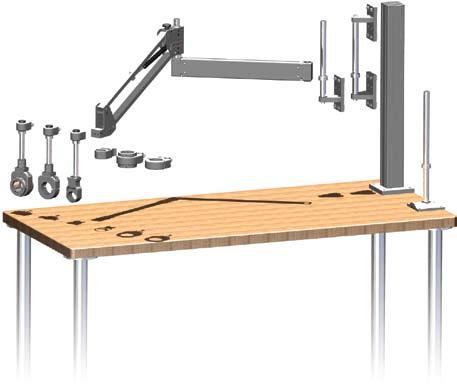

6 VIKARMAR Gängning Skruvdragning Avsyning Popnitning Slipning Limning Vikarmen är anpassad till många olika användningsområden. Den har stor räckvidd och arbetsyta i förhållande till sin storlek. Tillverkad av aluminium och utbalanserad med hjälp av pneumatiska cylindrar, gasdämpare eller spiralfjädrar. Modell Last (Kg) Moment (Nm) Max (mm) Min (mm) PS PS PS-2 2, PS-3 1 3,

7 VIKARMAR PÅ PELARE Skruvdragning Line-montage Materialhantering Används oftast med skruvdragare vid line-montage, men kan också med fördel användas ihop med t ex olika grip- eller hanteringsverktyg. Snabb installation, minimalt underhåll och lång livslängd. Tillverkad av aluminium eller stål och utbalanserad med hjälp av pneumatiska cylindrar. Modell Last (Kg) Moment (Nm) Max (mm) Min (mm) PS-1000 PS-600 PS PS

8 RÄLSARMAR Gängning Skruvdragning Avsyning Popnitning Slipning Limning Rälsarmens smarta konstruktion ger stor åtkomlighet. Många standardtillbehör ger en väldigt flexibel utrustning som kan monteras på bord, vägg eller i tak. Tillverkad av aluminium och utbalanserad med hjälp av pneumatiska cylindrar, gasdämpare eller spiralfjädrar. Modell Last (Kg) Moment (Nm) Max (mm) PR Min (mm) - PR - 1 PR - 2 PR , ,

9 RÄLSARMAR MED HÖGRE KAPACITET Skruvdragning Line-montage Materialhantering Våra större rälsarmar är flitigt använda, på större industrier världen över, tillsammans med våra olika takmonterade rälsprofiler och traverssystem. Tillverkade av aluminium och utbalanserade med hjälp av pneumatiska cylindrar. Modell Last (Kg) Moment (Nm) Max (mm) Min (mm) PR-300 PR

10 TELESKOPERANDE ARMAR Skruvdragning Line-montage Materialhantering PT-30 PT-150 Teleskopet är en stabil och flexibel konstruktion som har hög kapacitet vad avser momentupptagning, samt gör det enkelt att hantera såväl lätta som tunga laster. Tillverkade av aluminium eller stål och utbalanserade med hjälp av pneumatiska cylindrar eller balansblock. Modell Last (Kg) Moment (Nm) Slag (mm) PT-600 PR-300 PT PT PT-10 2,

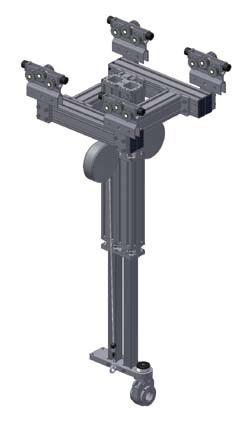

11 GRODBENSARMAR Skruvdragning Line-montage Materialhantering Om du har behov av en teleskoperande rörelse men inte har utrymme är denna modell perfekt. Inbyggnadsmåttet är väldigt lågt i förhållande till slaglängden. Tillverkad av aluminium och utbalanserad med hjälp av balansblock. De olika modellerna passar till våra takmonterade rälsoch skenprofiler. Modell Last (Kg) Moment (Nm) Slag (mm) PGB-150 PGB-70 PGB

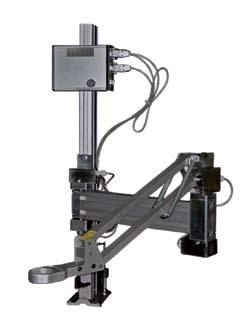

12 SMARTA FUNKTIONER OCH ANVÄNDNINGSOMRÅDEN Vikarmar med Dubbla Tryck. Att dra många självgängande skruvförband i t ex plast eller trä är krävande. Anledningen är att operatören av egen kraft måste trycka ner skruven. Med hjälp av Dubbla Tryck -funktionen får operatören en extra kraft och slipper detta moment. Funktionen är pneumatisk men kan användas med både elektriska och pneumatiska skruvdragare och passar till de flesta vik- och rälsarmar. Smart Arm. Positionering med Smart Control System. Mycket prisvärt och enkelt standardkoncept för felfri montering. Systemet säkerställer att skruvförbanden drages i rätt ordning, med rätt sorts skruv samt med rätt sorts bits. Denna positionering av verktyget möjliggörs genom att armen är försedd med optiska pulsgivare. Anpassat även för korta serier genom sin enkla teach-in funktion. Passar till modellerna PS-1 och PS-2. 11

13 SMARTA FUNKTIONER OCH ANVÄNDNINGSOMRÅDEN MästerGlas TM Revolutionerande metod för byte av vindrutor. Tillsammans med monteringsguiden kan till och med en person sätta den limmade rutan med mästerligt resultat. Två olika modeller finns tillgängliga, en variant med manuella sugkoppar och en variant med vacuum. CNC- Uppspänningssystem. Montera skruvdragaren i en avlastningsarm, och få ett optimalt uppspänningssystem. En fantastiskt enkel metod för att förbättra både ergonomi, ekonomi och kvalitet i bearbetningen. Alltså, Industriell Produktiv Ergonomi. 12

14 Hantering Pearsons avlastningsarmar kan med fördel även användas till olika typer av hantering. 2-vikts pneumatisk utbalansering. Gripverktyg efter kundens behov. Hanteraing med ergonomiska reglage. Modell Last (Kg) Lyfthöjd (mm) Räckvidd (mm) PSL-60 PSL-30 PSL-15 PTL-60 PTL PTL

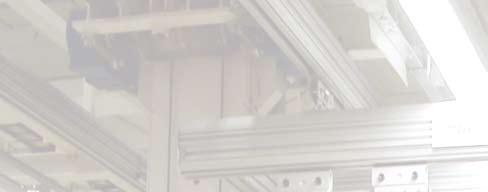

15 PRODUKTÖVERSIKT 2011 Hållare Fasta - Roterande - Svirvlande - Tippbara Axplock från vårt breda standard sortiment I standardsortimentet finns det hållare för alla tänkbara situationer och verktyg. Här visas ett axplock. Profiler Modul - Räls - Skonor Till våra teleskop och rälsarmar finns det räls och skenor för lätta och tunga laster. Lätta traverssystem i strängsprutad eloxerad aluminium. 14
