SafePlug. Monteringsanvisning. Borrning i räl och montering av elektriska anslutningar.

Transkript

1 IN SafePlug. Monteringsanvisning. Borrning i räl och montering av elektriska anslutningar. Safeplug Basic M10 Singel. SAFE 59023BD Trafikverkets artikelnummer (8)

2 Innehållsförteckning 1 Syfte Omfattning Definitioner och förkortningar Ansvar Monteringanvisningar Hål för SafePlug Montering av SafePlug Demontering Support Ingående material (8)

3 1 Syfte Denna handbok, som är en nyutgåva, har tagits fram för att beskriva en metod för anslutning av spårledningskabel och driftjord/skyddsjordledare till räl. SAFEPLUG 2 Omfattning Denna handbok innehåller anvisningar för borrning av hål i räl och hur en elektrisk anslutning med Safeplug monteras samt vilka verktyg och komponenter som ska användas. Dokumentet vänder sig till produktionspersonal, projektörer, besiktningsmän och upphandlare. 3 Definitioner och förkortningar Räl Järnvägsrälsprofi l SAFEPLUG Ett bultförband med vissa modeller i höghållfast och syrafast rostfritt stål samt med en extra kontaktkona som säkerställer det framtida kontakttrycket i rälen som efter borrning och montering ger en skruvad infästning till räl för spårlednings- och jordanslutningar. Anslutning Elektrisk anslutning till räl 4 Ansvar Chefen för underhåll är ansvarig för att dokumentet är uppdaterat och implementerat i verksamheten. Frågor på innehåll och förslag på förbättringar ställs i första hand till denne. 3 (8)

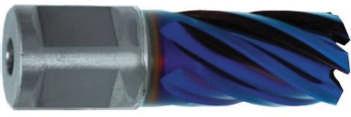

4 5 Monteringsanvisning 5.1 Hål för SAFEPLUG En borrmaskin avsedd för att borra hål i räl ska användas. Borrmaskinen, med tillhörande hjälpmedel, ska ge en bra fi xering och centrering av borrhålet i rälens neutralaxel. Se bild 1 och 2. För att borrning ska kunna ske i neutralaxel används s.k. profi lmallar till borrmaskinen som är anpassade för respektive räl, se bild 2. Bild 1 Neutralaxel För montering av SafePlug för M10- anslutning ska en Ø13,5 mm spiralborr eller en kärnborr Ø13,5 mm användas. Se bild 3. Bild 2 Bild 3 Ø13,5 mm spiralborr Profi lmall OBS! Se över borrarna ofta för att säkerställa att de håller en bra kvalitet. Borrning sker enligt följande: 1. Välj ut lämplig plats att borra. Följande bör beaktas: a. Borrning får inte ske på instansad/utvalsad märkning i rälslivet. b. Minsta avstånd mellan två hål ska vara 150mm. c. Som minsta avstånd mellan anslutning och sliperskant rekommenderas 150mm. för aluminiumkablar på 75 mm² rekommenderas 350mm. d. Hål får inte borras närmare svets än 500mm. 2. Borra hålet med verktyg enligt ovan, använd alltid kylvätska eller borrpasta. 3. Grada av hålets båda kanter med gradningverktyget Trafikverket ,bild 4 eller likvärdigt verktyg, till ett fasdjup på ca 0,5 mm. 4. Rengör hålets insida från skärvätska och spån med en trasa. Rengör också ytan kring hålet där Safeplug ska sitta. En bra kontaktyta skapas. 5. Efter varje borrning skall tolk Trafikverket användas. Bild 5. Det är en Stopp/gå-tolk som visar att hålet är inom tillåten tolerans. M10: Stopp Ø13,8 mm, Gå Ø13,5 mm Bild 4 Bild 5 4 (8)

5 5.2 Montering av rälbussningen till Safeplug. Montering av SafePlug sker med hjälp av monteringverktyget (M10) Trafikverket Bild 6 och en 24mm(15/16 )krafthylsa. Använd momentnyckel eller en stark mutterdragare. Monteringen sker enligt följande. Bild 6 1. Kontrollera att hålet är väl gradat och rengjort. För in bussningen i det borrade hålet i rälen. 2. För in monteringsverktygets dragstång från sidan med den stora fl änsen på bussningen och skruva fast dragstången i monteringsverktyget genom bussningen. Bild Använd det kombinerade tolk/mothållet som mothåll för dragstången. Bild Använd momentnyckeln eller mutterdragaren för att skruva genom dragstången genom bussningen som då blir expanderad i hålet. När dornen skruvats genom helt, kan monteringsverktyget avlägsnas. Bild 7 6. För in bulten med för montera bricka och hylsa, från den sida av busningen som saknar fl äns. Bild Anslut kabelskon och fäst med bricka och mutter. Bild9. Använd en fast nyckel som mothåll på bulten och spänn muttern med en momentnyckel tills rätt moment har uppnåtts. Safeplug Basic M10: MAX 40Nm Bild 8 8. Kabelskor ansluts med de åtdragningsmoment som står på SAFEPLUG förpackningen och de instruktioner som medföljer eventuella kabelskor. OBS! Åtdragning av förbandet skall alltid ske med momentnyckel så rätt moment erhålles. Bild 9 5 (8)

6 5.3 Demontering Om Safeplugen är skadad kan den demonteras. 1. Lossa kabeln och slå ut bulten. 2. Mejsla av utstickande koppar på den sida där bulthuvudet har suttit. 3. Använd ett dorn för att slå ut bussningen ur hålet. M10 används ett 13mm dorn. SAFE Om det bara är kabeln som skall bytas så skall en ny bricka och mutter användas när den nya kabeln monteras. Mejsla av på denna sida. OBS! Lämna aldrig ett hål omonterat utan Safeplug. 6(8)

7 6 Support När SafePlug ska monteras för första gången rekommenderas att entreprenören utnyttjar den fältutbildning som Safetrack erbjuder. Därefter kan instruerad personal föra kunskapen vidare. Safetrack nås bäst på följande sätt: Via mail: eller via telefon: Be att få komma i kontakt med SafePlug ansvarig. 7 (8)

8 SafePlug + Tillbehör SafePlug Basic SAFE 59023BD, Trafikverket SafePlug Basic M10 Single, 40Nm SAFE F50151 Bult SAFE F50114 Mutter SAFE F50113 Bricka SAFE 59003A6 Bussning SAFE 59003B6 Kona Startpaket inkl. alla verktyg för montering SAFE BD M10 Kpl. sats Trafikverket Monteringsverktyg M10 SAFE Håltolk/mothåll för M10/M12 SafePlug SAFE Gradverktyg SAFE Momentnyckel/Kabelmontage SAFE Hylsa 17mm 1/2 6k Krafthylsa SAFE Hylsa 24mm 1/2 6k Krafthylsa SAFE Ringnyckel 17/19 Borrmaskiner. SAFE 5954RBTV2 Rälsborrmaskin 4-takt Bensin inkl.: Profil för SJ43/BV50/UIC60 SAFE 59SBW136. Borr Ø13,5 för M10 SAFE 59WA1316. Weldonadapter Trafikverket Super borrpasta SAFE 5953RBTV Rälsborrmaskin elektrisk 230 VAC inkl profil för SJ43/BV50/UIC60 Reservdel till monteringsverktyget 59102BDA Dorn M10 8 (8)
