7 2Linjemateriel Melbye levererar linjemateriel för ledningar kv. Sortimentet omfattar bland annat tillbehör för ALUS och BLL, ventilavledare, isolatorkedjor kv kompositisolatorer kv, vibrationsdämpare, lina, ADSS, OPGW, upphängningar och avspänningar för ADSS och OPGW samt stationsklämmor. I denna katalog finner du linjemateriel för 1 36 kv. För information om övrigt linjemateriel, kontakta Melbye. 7

8 Skarvisolation Typ M-BLX För isolering av skarvhylsor vid skarvning av kv BLL/BLX-ledning För isolering av skarvhylsor vid skarvning av BLL/BLX-ledning. Passar till Elpress och Pfisterer skarvhylsor för kv BLL/BLXledning. En sats för en ledare innehåller en tjockväggig krympslang av modifierad polyolefin med limbelagd insida, fältutjämnande band typ Cellpack FB, vulktejp och montagebeskrivning. E-nummer Benämning Ledararea Vikt mm² kg/st M-BLX Fe Al M-BLX Al M-BLX Al Standard: SS Ljusbågsskydd för BLL/BLX Anslutning av ljusbågshornet görs genom en smidd klämma av legerad aluminium. Klämman ansluts till ledaren genom penetrerande tänder som tränger genom isoleringen. Klämmans andra spår kan användas till eventuell shuntlina. Fördelar: Enkelt byte av ljusbågshorn, demontering av klämma ej nödvändig Kortslutningsströmmen är 10kA 1s. Utförliga tester visar på en säker funktion vid olika tillämpningar Isolerat skydd beställs separat. Övre ljusbågshorn Undre ljusbågshorn Material: Klämma: Aluminiumlegerad Övriga delar: Varmgalvaniserat stål 1 Klämma utan ljusbågshorn 2 Enbart ljusbågshorn Material: Varmvalsat stål E-nummer Benämning Dimension mm Kortslutnings- Vikt l hål ström, ka kg/st / ,90 E-nummer Benämning Ledararea Dimension mm Moment Vikt mm² a b c d Nm kg/st , / , ,20 2 8

9 Jordningsbygel för BLL/BLX Enkel jordningsbygel Dubbel jordningsbygel Material: Klämma:Aluminiumlegerad Övriga delar: Varmgalvaniserat stål E-nummer Benämning Ledararea Dimension mm Vikt mm² a b d kg/st / ,30 Material: Klämma:Aluminiumlegerad Övriga delar: Varmgalvaniserat stål E-nummer Benämning Ledararea Dimension mm Vikt mm² a b d kg/st / ,60 Spännlinhållare för BLL/BLX Bultad spännlinhållare Monteras på avisolerad Al eller FeAl-lina. Överfallsklämman är vändbar för olika areaområden (25-62 och mm²). Material: Klämma: Aluminiumlegering Övriga delar: Varmgalvaniserat stål E-nummer Benämning Ledararea Dimension mm Bult Moment Vikt mm² a b c Nm kg/st / M ,90 Kilad spännlinhållare Monteras över isoleringen på Al- och FeAl-lina. Material: Kropp och kilar: Aluminiumlegering Bultar och övriga delar: Varmgalvaniserat stål E-nummer Benämning Ledararea Dimension mm Bult Moment Vikt mm² l b Nm kg/st / M , /3N1A M16 2,5 9

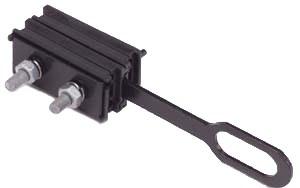

10 ALUS Tillbehör Isolerade penetrerande avgreningsklämmor med momentskruvar, för Al- och Cu-ledare Kroppshalvor: Glasfiberarmerad polyamid Penetrerande kopplingsplattor: Förtent koppar Tryckplattor: Varmgalvaniserat stål Skruvar: Varmgalvaniserat 8.8 stål Tätningsmedel: Specialfett Tätningar: Neopren-gummi E-nummer Benämning Ledararea Avgrening Skruv Vikt Figur mm² mm² kg/st /3/K ,5-6 1xM8 0, /WPR3/K xM8 0, /WPR3/K xM8 0, /3W/K xM8 0, ,2 5212/3W8/K xM8 0, /3/K xM8 0, /3W8/K xM10 0, ) Vattentätt utförande 2 ) Fungerar till BLX/BLL 5 6 Spänndon Figur 1 Figur 2 Figur 3 E-nummer Benämning Ledararea Max spannlängd Fabrikat Vikt Figur mm² m kg/st EF 2x25 2x25 40 Melbye 0, EF 3/4x25 4x25 60 Melbye 0, /3F 4x25/50 80 Mosdorfer 1, /3F 4x50/95 80 Mosdorfer 1, ) Med öppningsbar och flexibel bygel se Figur 3 Hängdon Figur 1 Figur 2 E-nummer Benämning Ledararea Max vinkel Fabrikat Vikt Figur mm² kg/st EF x25-4x Mosdorfer 0, ,2 VF /B 2x25-4x Mosdorfer 1, VF x95-4x Mosdorfer 2,2 2 1 ) Öppningsbar och snabblåsning utan verktyg, kan användas som linvagn 2 ) Rekommenderas av Ericsson för upphängning av Excel kabel 10

11 ALUS Skarvar Skarvhylsor typ T, isolerade och draghållfasta, för hängledning typ ALUS Standard: NFC (HN 33 S 66) För pressning användes hydraulisk presstång typ HP60 eller D55 ELEC. E-nummer Benämning Ledararea Antal Färgkod Backnummer Vikt mm² inpressningar kg/st MJPT 25/25 25/ Orange/Orange 173 0, MJPT 50/50 50/ Gul/Gul 173 0, MJPT 95/95 95/ Grå/Grå 215 0,090 Kabelskor - isolerade, för Al- och Cu ledare samt hängledning typ ALUS Standard: NFC (HN 33 S 66) För pressning användes hydraulisk presstång typ HP60 eller D55 ELEC. E-nummer Benämning Ledararea Antal Färgkod Backnummer Vikt mm² inpressningar CPTAU Orange 173 CPTAU Gul 173 CPTAU Grå 215 kg/st Brytlänkar Material: Varmgalvaniserat stål E-nummer Benämning Typ Nominell brytgräns Dimension mm Vikt kn +/- 10% a D d kg/st Rak 4, , /1 Vriden 4, , Rak 6, , Vriden 8, , /1 Vriden 6, , /3 Vriden 6, , /4 Vriden 9, , /5 Vriden 14, ,19 11

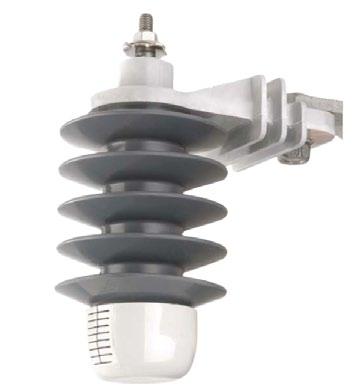

12 Fargo Snabbskarvar Snabbskarv för FeAl, Al och Cu lina. E-nummer Benämning FeAL Leg AL Cu Lina Ø Längd Vikt Färgmärkning mm² mm² mm² mm mm kg/st GL , GL 4042A Röd/Orange GL ,30 Röd/Orange GL , GL ,40 Gul GL 406A ,40 Gul GL , GL ,50 Svart GL , GL ,60 Brun GL , GLT 1316A ,85 Färglös GL ,45 Blå GL 110M 6 (tråd) , GL 111M 10 (tråd) , GL 112M 16 (tråd) , GL 113M 16 (lina) , GL 114M 25 (lina) , GL 115M 35 (lina) , GL 117M 50 (lina) ,26 GL 118M 75 (lina) ,25 GL 119M 95 (lina) ,55 Ventilavledare typ PDV-100 Optima För använding utomhus eller inomhus i eldistributionsnät för skydd av anläggningsdelar. Val av avledare skall göras utifrån anläggningsdelars skyddsnivå. Avledare med lämpligt MCOV (max kontinuerlig driftspänning) väljs beroende på aktuella driftsförhållanden. Metalloxidavledare med polymert ytterhölje Höljet har mycket goda egenskaper mot krypströmmar, föroreningar och åldring. Avledarna är utrustade med en frånskiljare, som vid eventuellt avledarhaveri, på ett från marken detekterbart sätt kopplar ifrån jordanslutningen. Frånskiljaren fungerar vid felströmmar ned till 1A. Skyddskåpa (visas på bilden) beställs separat. Fabrikat: Hubbell Power Systems Ohio Brass Standard: ANSI/IEEE C62.11 E-nummer Benämning U n MCOV 0,5 µs10 ka 500 Akoppl.översp 8/20 µs pulsform max restspänning kv kv kv max IR-kV 1 max IR-kV 2 1,5 ka 3 ka 5 ka 10 ka 20 ka 40 ka PDV 100/O ,55 10,6 7,6 8,0 8,5 9,0 9,9 11,1 13,2 PDV 100/O ,1 21,3 15,3 15,9 17,0 18,0 19,8 22,3 26, PDV 100/O ,65 31,2 22,4 23,3 24,9 26,4 29,0 32,6 38,8 PDV 100/O ,4 34,0 24,4 25,4 27,1 28,8 31,6 35,6 42, PDV 100/O ,2 40,4 29,0 30,3 32,3 34,2 37,6 42,3 50, PDV 100/O ,7 51,4 36,9 38,5 41,1 43,5 47,8 53,8 64,0 PDV 100/O ,3 60,6 43,5 45,4 48,4 51,3 56,4 63,5 75,5 PDV 100/O ,0 68,3 49,0 51,1 54,5 57,8 63,5 71,4 85, PDV 100/O ,5 81,9 58,8 61,3 65,5 69,3 76,2 85,7 102, PDV 100/O ,0 91,9 65,9 68,8 73,4 77,8 85,5 96,2 114, PDV 100/O ,4 101,1 72,5 75,7 80,7 85,5 94,0 105,8 125,8 PDV 100/O ,0 121,4 87,0 97,9 97,0 102,7 112,9 127,0 151,1 1 ) Maximal restspänning för en 10 ka strömpuls, genererande en spänningspuls med toppvärde vid 0,5 µs. 2 ) Baserad på en 500 A strömpuls med toppvärde vid 45 µs. Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf ms@melbye.no Melbye Skandinavia Sverige AB Prästvägen 155 SE KAREBY Tlf info@melbye.se Melbye Skandinavia Danmark A/S Jættevej DK-4100 Ringsted Tlf melbye@melbye.as

13 3Kabeltillbehör 12-36kV Sortimentet omfattar kabelskarvar och kabelavslut för kv och ledarareor mm². Katalogen omfattar skarvar och avslut i varmkrymputförande, både med och utan skruvförbindningar, men vi kan också leverera kallkrympsatser. I katalogen finner du också isolerade anslutningsdon. Kontakta oss om du inte finner vad du söker i denna katalog. 13

14 Kabelskarv Hybrid Typ CHM.1 1-ledare kv inklusive skruvskarvhylsa Kabelskarv HYBRID typ CHM används för skarvning av PEX- och andra plastisolerade kablar. Kablar med olika kabelareor och ledarmaterial kan skarvas såväl som kablar med strippbart eller fastsittande yttre ledande skikt samt kablar med olika skärmkonstruktioner. Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikon-gummi. Isoleringen och skarvens yttermantel byggs upp av tjockväggiga varmkrympslangar. Satsen innehåller påskjutningsbara fältstyrningselement av silikongummi, tjockväggiga isolerande krympslangar, tjock- och dubbelväggiga krympslangar med yttre ledande skikt, kontaktfjädrar, kopparnät, tätningsband, påskjutningshjälpmedel, specialfett, yttre krympslang, skruvskarvhylsa och monteringsanvisning. Skarvsatsen innehåller material för en fas. Standard: CENELEC HD 629.1, IEC E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Max längd hylsa Tot längd kv mm² mm mm mm CHM , CHM , CHM , CHM , Kabelskarv Hybrid Typ CHM 1-ledare kv exklusive skruvskarvhylsa E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Max längd hylsa Tot längd kv mm² mm mm mm CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM ,

15 Kabelskarv Hybrid Typ CHM3.1 3-ledare kv inklusive skruvskarvhylsor Kabelskarv HYBRID typ CHM används för skarvning av PEX- och andra plastisolerade kablar. Kablar med olika kabelareor och ledarmaterial kan skarvas såväl som kablar med strippbart eller fastsittande yttre ledande skikt samt kablar med olika skärmkonstruktioner. Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi. Isoleringen och skarvens yttermantel byggs upp av tjockväggiga varmkrympslangar. Satsen innehåller påskjutningsbara fältstyrningselement av silikongummi, tjockväggiga isolerande krympslangar, tjock- och dubbelväggiga krympslangar med yttre ledande skikt, kontaktfjädrar, kopparnät, tätningsband, påskjutningshjälpmedel, specialfett, yttre krympslang skruvskarvhylsor och monteringsanvisning. Skarvsats för 3-ledarkabel innehåller materiel för skarvning av tre faser. Standard: CENELEC HD 629.1, IEC E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Max längd hylsa Tot längd kv mm² mm mm mm CHM , CHM , CHM , CHM , Kabelskarv Hybrid Typ CHM3 3-ledare kv exklusive skruvskarvhylsor E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Max längd hylsa Tot längd kv mm² mm mm mm CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM , CHM ,

16 Kabelskarv Hybrid Typ CHMPR och CHMPH 3-1 ledare 12 och 24 kv för övergång 3-ledare papper till 1-ledare plast Kabelskarv HYBRID typ CHMP användning för skarvning av 1-ledare PEX-mot 3-ledare pappersisolerade kablar,12 kv oskärmade och 24 kv Al-papperskärmade. Kablar med olika kabelareor och ledarmaterial kan skarvas såväl som kablar med strippbart eller fastsittande yttre ledande skikt och kablar med olika skärmkonstruktioner. Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi. lsoleringen och skarvens yttermantel byggs upp av tjockväggiga varmkrympslangar. Satsen innehåller påskjutningsbara fältstyrningselement av silikongummi, tjockväggiga isolerande krympslangar, tjock- och dubbelväggiga krympslangar med yttre ledande skikt, oljebarriärslangar, kontaktfett, yttre krympslang och monteringsanvisning. Skarvsatsen innehåller material för skarvning av PEX-isolerade enledarkablar mot pappersisolerad treledarkabel. Inga ytterligare kompletteringssatser behövs. Skarvhylsor beställs separat. Standard: CENELEC HD 629.S1, S2, IEC E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHMPR , CHMPR , CHMPR , CHMPH , CHMPH , CHMPH , CHMPH ,

17 Kabelskarv Hybrid Typ CHMPR och CHMPH 3-ledare 12 och 24 kv för övergång från papper till plast inklusive skruvskarvhylsor Kabelskarv HYBRID typ CHMP användning för skarvning av PEX-mot pappersisolerade kablar, 12 kv oskärmade och 24 kv Al-papperskärmade. Kablar med olika kabelareor och ledarmaterial kan skarvas såväl som kablar med strippbart eller fastsittande yttre ledande skikt och kablar med olika skärmkonstruktioner. Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi. lsoleringen och skarvens yttermantel byggs upp av tjockväggiga varmkrympslangar. Satsen innehåller påskjutningsbara fältstyrningselement av silikongummi, tjockväggiga isolerande krympslangar, tjock- och dubbelväggiga krympslangar med yttre ledande skikt,oljebarriärslangar, kontaktfett, yttre krympslang, skruvskavhylsor och monteringsanvisning. Skarvsatser typ CHMP 3 innehåller material för skarvning av PEX-isolerad treledarkabel mot pappersisolerad treledarkabel. Standard: CENELEC HD 629.S1, S2, IEC E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHMPR , CHMPR , CHMPH , CHMPH , CHMPH , Kabelskarv Hybrid Typ CHMPR och CHMPH 3-ledare 12 och 24 kv för övergång från papper till plast exklusive skarvhylsor E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHMPR , CHMPR , CHMPR , CHMPH , CHMPH , CHMPH , CHMPH ,

18 Kabelskarv Kallkrymp 1-ledare Viski kabel 12 och 24 kv Kallkrymp med skruvskarvhylsa Kabelskarv typ Elaspeed används för skarvning av 1-ledare PEX- och andra plastisolerade kablar. Skarven innehåller integrerad skärm, fältstyrning och isolation. Det halvledande skiktet förbinder kabelns yttre skikt med fältstyrningen. Skärmen knyter samman kabelskärmen över skarven. Yttre skiktet av skarven är elastisk och skyddar mot fukt och mekanisk åverkan. Skarvsatsen innehåller material för en fas. Standard: CENELEC HD 629 E-nummer Benämning Spänning Kabelarea D Isol min kv mm² mm EPJME-1C-24-E-M 12kV-24kV / EPJME-1C-12-H-M 12kV-24kV /240 24, EPJME-1C-12-I-T2-P1 12kV * 31, EPJME-1C-24-D 12kV-24kV 50-95/ , EPJME-1C-24-E-M 12kV-24kV 95/ EPJME-1C-24-F-M 12kV-24kV 240/ , EPJME-1C-24-I 24kV ,9 * Innehåller skruvskarvhylsor upp till 630 mm² 18

19 Kabelavslut Hybrid Typ CHE-I kv inomhus 1 och 3 ledare inklusive skruvkabelskor Kabelavslutning HYBRID typ CHE är avsedd för PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt,12-36 kv, för inomhusmiljö. Vid montage i inomhusmiljöer där risk för kraftig nedsmutsning föreligger, bör kabelavslut för utomhusmiljö användas. Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi. Kabelavslutningens isolering består av krypströms resistent varmkrympslang, och krypströmssträckan förlängs med hjälp av separata skärmar av silikongummi. Satsen innehåller påskjutningsbara fältstyrningselement av silikongummi, krypströmsresistenta varmkrympslangar, silikongummi-skärmar (ej 12 kv inomhus), påskjutningshjälpmedel, specialfett, tätningsband, kontaktfjädrar, skruvkabelskor och monteringsanvisning. Vid längre uppskalningslängder beställs separat extra slackskydd typ MS2. Standard: CENELEC HD 629.1, IEC E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I ,9 300 Kabelavslut Hybrid Typ CHE-I kv inomhus 1 och 3 ledare exklusive kabelskor E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I , CHE-I ,

20 Kabelavslut Hybrid Typ CHE-3I kv inomhus 3 ledare, förstärkt utförande, inklusive skruvkabelskor Kabelavslutning HYBRID typ CHE-3I är avsedd för PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt,12-36 kv, för inomhusmiljö där risk för kraftig nedsmutsning föreligger. Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi. Kabelavslutningens isolering består av krypströmsresistent varmkrympslang, och krypströmssträckan förlängs med hjälp av separata skärmar av silikongummi. Satsen innehåller påskjutningsbara fältstyrningselement av silikongummi, krypströmsresistenta varmkrympslangar, silikongummiskärmar (ej 12 kv inomhus), grenbyxa typ MSB3, 3 st slackskydd á 300 mm av varmkrympslang typ MS2-3, specialfett, tätningsband, kontaktfjädrar, skruvkabelskor och monteringsanvisning. Vid längre uppskalningslängder beställes separat extra slackskydd typ MS2-3L. (Se sid. 42) Standard: CENELEC HD 629.S1, S2 IEC E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I ,9 300 Kabelavslut Hybrid Typ CHE-3I kv inomhus 3 ledare, förstärkt utförande, exklusive kabelskor E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I , CHE-3I ,

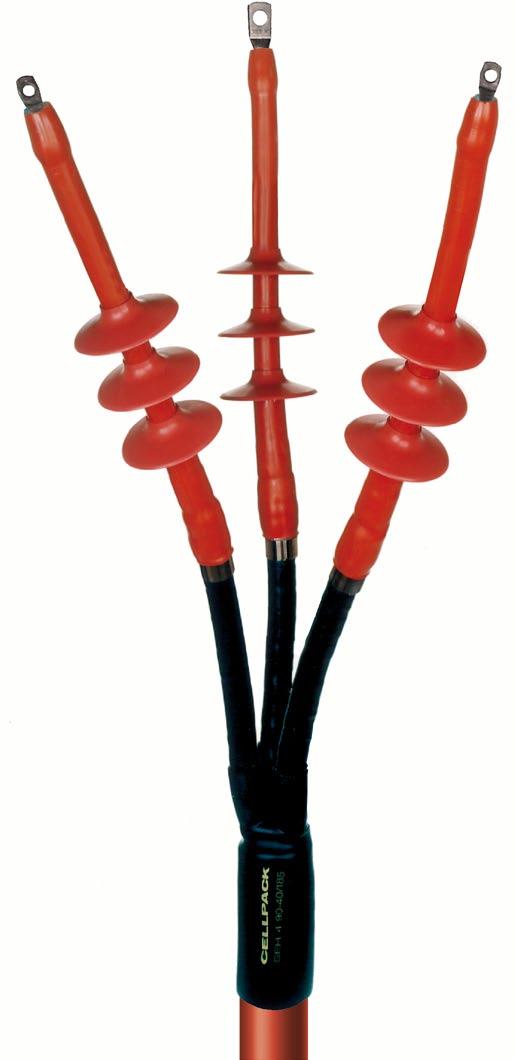

21 Kabelavslut Hybrid Typ CHE-F kv utomhus 1-ledare inklusive skruvkabelskor Kabelavslutning HYBRID typ CHE-F är avsedd för PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt, kv, för utomhusmiljö. E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F ,9 500 Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi. Kabelavslutningens isolering består av krypströmsresistent varmkrympslang och krypströmssträckan förlängs med hjälp av separata skärmar av silikongummi. Satsen innehåller fältstyrningselement av silikon-gummi, krypströmsresistenta varmkrympslangar, silikongummiskärmar, påskjutningshjälpmedel, specialfett, tätningsband, kontaktfjädrar, skuvkabelskor och monteringsanvisning. Vid längre uppskalningslängder beställs separat extra slackskydd typ MS2. Standard: CENELEC HD 629.1, IEC Kabelavslut Hybrid typ CHE-F kv, utomhus 1-ledare, exklusive kabelskor E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F , CHE-F ,

22 Kabelavslut Hybrid Typ CHE-3F kv utomhus 3-ledare inklusive skruvkabelskor Kabelavslutning HYBRID typ CHE är avsedd för PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt, kv, för utomhusmiljö. Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi. Kabelavslutningens isolering består av krypströmsresistent varmkrympslang, och krypströmssträckan förlängs med hjälp av separata skärmar av silikongummi. Satsen innehåller påskjutningsbara fältstyrningselement av silikongummi, krypströmsresistenta varmkrympslangar, silikongummi-skärmar (ej 12 kv inomhus), påskjutningshjälpmedel, specialfett, tätningsband, kontaktfjädrar och monteringsanvisning. Satser för 3-ledare utomhusmontage innehåller också en grenbyxa MSB3 (varmkrymp med lim) och tre slackskydd á 350 mm av varmkrympslang typ MS2. Vid längre uppskalningslängder beställs separat extra slackskydd typ SR2. Satsen innehåller även skruvkabelskor. Standard: CENELEC HD 629.1, IEC E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F ,9 500 Kabelavslut Hybrid Typ CHE-3F kv utomhus 3-ledare exklusive kabelskor E-nummer Benämning Spänning Kabelarea Min. PEX-Ø Längd kv mm² mm mm CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F , CHE-3F ,

23 DAS-Kompletteringssats För skarv 1-3 ledare Papper och PEX kabel Kompletteringssatsen DAS används för skarvning av 3 st 1-ledarkablar mot 1 st. 3-ledarkabel. Standard: CENELEC HD 629.S1, S2, IEC E-nummer Benämning Kabelarea 12 kv Kabelarea 24 kv Kabelarea 36 kv mm² mm² mm² SATS DAS SATS DAS SATS DAS Diffusionsspärr för TT-kablar 1- och 3-ledare kv Används som ett diffusionsskydd för TT-kablar. Skjut aluminium-manteln över den färdiga skarven och krymp sedan varmkrympslangen över aluminium-manteln. Standard: CENELEC HD 629.S1, S2, IEC E-nummer Benämning TT-SATS 3-LEDARE TT-CHM.2 23

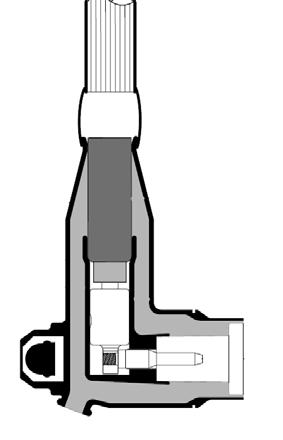

24 Anslutningsdon vinklade 250A & 630A CTS 630A CWS 250A Isolerat anslutningsdon för brytare, transformatorer, motorer etc kv. För inom- och utomhusmontering. Levereras i set á 3 enheter inklusive skruvkabelskor. Standard: HD 629.1, IEC CTKS 630A E-nummer Benämning Min. Kabelarea, mm² PEX-Ø 12kV 24kV 36kV CWS 250A 14, CTS 630A CTS 630A CTS 630A 30, CTS 630A 31, CGS 250A Rak 14, CGS 250A Rak 19, CTKS 630A Parallell ansl. CTKS 630A Parallell ansl. CTKS 630A Parallell ansl. CTKS 630A Parallell ansl. 14, , Partskärmningssats PSSM Partskärmning av ledare. Finns i längderna 800mm, 1200mm, och 2000mm. Area upp till 95mm² används i kopparstrumpa med skärmarea 25mm² Area över 95mm² används i kopparstrumpa med skärmarea 35mm². E-nummer Benämning Area mm² kv Längd E07 xxx xx PSSM 12-24kV/95-240/ mm² 12-24kV 0,8m E07 xxx xx PSSM 12-24kV/95-240/ mm² 12-24kV 1,2m E07 xxx xx PSSM 12-24kV/95-240/ mm² 12-24kV 2,0m E07 xxx xx PSSM 36kV/ / mm² mm² E07 xxx xx PSSM 36kV/ / mm² mm² E07 xxx xx PSSM 36kV/ / mm² mm² 24kV 36kV 24kV 36kV 24kV 36kV 1,2m 2,0m 3,0m Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf ms@melbye.no Melbye Skandinavia Sverige AB Prästvägen 155 SE KAREBY Tlf info@melbye.se Melbye Skandinavia Danmark A/S Jættevej DK-4100 Ringsted Tlf melbye@melbye.as

25 4Kabelskarv Gel & Gummi 1kV Skarvar och avgreningar isolerade med silikonbaserad gel eller gummi i tre olika utföranden: - tvåkomponentgel som blandas och påfylles - tvåkomponentgummi som blandas och påfylles - förfyllda skarvhus med tvärbunden gel 25

26 Gel typ Fluid Används för att ingjuta elektriska förbindningar i formstabila dosor och dylikt. För ingjutning av elektriska förbindningar i formstabila dosor eller dylikt. Skyddar mot fukt och korrosion. Gel typ Fluid är en transparent demonterbar silikongel. Gelen levereras i en praktisk och fukttät tvåkammar-förpackning. De båda kamrarna är fyllda med exakta doser av härdare, vilka är åtskilda E-nummer Benämning Innehåll Antal/ förp. Vikt ml St gram Gel Fluid Gel Fluid Gel Fluid Gel Fluid Flaska med en lätt demonterbar förslutning bestående av en gummipackning i en U-profil i plast. Blandning sker i oöppnad förpackning. Gelen kan även levereras i flaskor med tillhörande bägare för dosering och blandning. Stelningstid beräknas till ca 10 min vid 18 C. Standard: HD 623 Gelskarv typ M För skarvning av 1 kv plast- och pappersisolerade 3- och 4-ledarkablar samt för tele- och signalkablar. Satsen innehåller en tvådelad gjutform tillverkad i slaghållfast transparent ABS-plast, tvåkomponents silikongel, PVC-tejp, och monteringsanvisning. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera halvorna. Silikongelen levereras i en praktisk och fukttät tvåkammar förpackning. Förpackningens båda kamrar innehåller exakta doser av ingående komponenter. Blandning sker i oöppnad förpackning. Massans stelningstid är ca 10 min vid 18 C. Skarvhylsor ingår ej i satsen. Standard: HD 623 E-nummer Benämning Kabelarea Kabelarea Kabel D Längd L Höjd D Vikt Cu mm² Al mm² max mm mm gram Gelskarv M-10 4x1, Gelskarv M-25 4x2, Gelskarv M-50 4x x Gelskarv M-95 4x x Gelskarv M-120 4x x Gelskarv M-240 4x x Gelskarv typ Y För avgrening av 1 kv plast- och pappersisolerade 3- och 4-ledarkablar samt för signalkablar. Satsen innehåller en Y-formad tvådelad gjutform tillverkad i slagfast transparent ABS-plast, tvåkomponents silikongel, PVC-tejp och monteringsanvisning. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera halvorna. Silikongelen levereras i en praktisk och fukttät tvåkammar förpackning. Förpackningens båda kamrar innehåller exakta doser av ingående komponenter. Blandning sker i oöppnad förpackning. Massans stelningstid är ca 10 min vid 18 C. Skarvhylsor ingår ej i satsen. E-nummer Benämning Passar kabelarea mm² Längd L Höjd D Vikt Matarkabel* Avgrening* mm mm gram Gelskarv Y6 2,5-6 2, Gelskarv Y Gelskarv Y Standard: HD 623 *Gäller endast kopparkabel 26

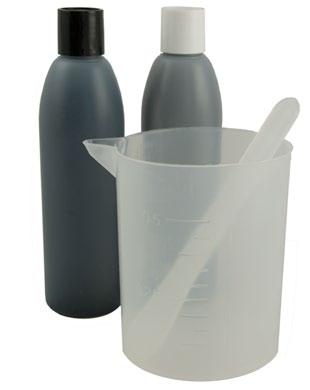

27 Gummi på flaska Används för att ingjuta elektriska förbindningar i formstabila dosor och dylikt. För ingjutning av elektriska förbindningar i formstabila dosor eller dyl. Skyddar mot fukt och korrosion. Gummi på flaska är en demonterbar silikongummi som är en fullgod ersättare till gjutharts. I motsats till gjutharts har gummit inget bäst före-datum och är både miljövänligt och giftfritt. Dessutom erbjuder produkten ett mycket bra mekaniskt skydd. Gummit levereras i flaskor med tillhörande bägare för dosering och blandning. De båda flaskorna är fyllda med exakta doser av ingående komponenter. Stelningstid beräknas till ca 10 min vid 18 C. Standard: HD 623 E-nummer Benämning Innehåll Antal/ förp. Vikt ml St gram RUBBERFLUID FLASKA Kabelskarv RM För skarvning av 1 kv plast- och pappersisolerade 3- och 4-ledarkablar samt för tele- och signalkablar. Satsen innehåller en tvådelad gjutform tillverkad i slaghållfast transparent ABS-plast, tvåkomponents silikongummi, PVC-tejp, och monteringsanvisning. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera halvorna. Silikongummit levereras i en praktisk och fukttät tvåkammar förpackning eller i två flaskor. Förpackningens båda kamrar innehåller exakta doser av ingående komponenter. Blandning sker i oöppnad förpackning eller i medföljande kärl när massan levereras på flaska. Massans stelningstid är ca 10 min vid 18 C. Skarvhylsor ingår ej i satsen. Standard: HD 623 E-nummer Benämning Kabelarea Kabelarea Kabel D Längd L Höjd D Vikt Cu mm² Al mm² max mm mm gram KABELSKARV RM-10 4x1, KABELSKARV RM-25 4x2, KABELSKARV RM-50 4x x KABELSKARV RM-95 4x KABELSKARV RM-120 4x x KABELSKARV RM-240 4x x Kabelskarv RY För avgrening av 1 kv plast- och pappersisolerade 3- och 4-ledarkablar samt för signalkablar. Satsen innehåller en Y-formad tvådelad gjutform tillverkad i slaghållfast transparent ABS-plast, tvåkomponents silikongummi, PVC-tejp, och monteringsanvisning. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera halvorna. Silikongummit levereras i en praktisk och fukttät tvåkammar förpackning eller i två flaskor. Förpackningens båda kamrar innehåller exakta doser av ingående komponenter. Blandning sker i oöppnad förpackning eller i medföljande kärl när massan levereras på flaska. Massans stelningstid är ca 10 min vid 18 C. Skarvhylsor ingår ej i satsen. E-nummer Benämning Passar kabelarea mm² Längd L Höjd D Vikt Matarkabel* Avgrening* mm mm gram KABELSKARV RY-6 4x2,5-6 2, KABELSKARV RY-25 4x6-25 4x KABELSKARV RY-240 4x x Standard: HD 623 *Gäller endast kopparkabel 27

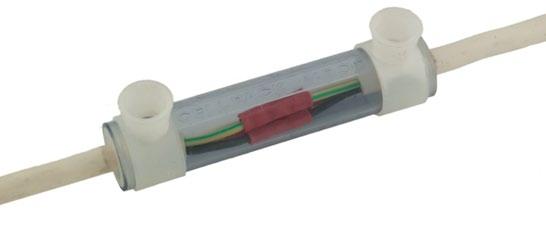

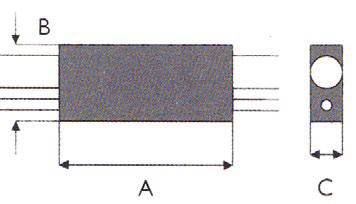

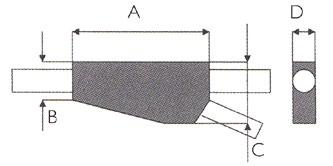

28 Gelskarv typ CLIK För skarvning av 1 kv plastisolerade kablar, 3- och 4-ledare, samt för tele- och signalkablar. Skarvsatsen består av en gelbox med tillhörande, distanskors, buntband, och monteringsanvisning. Båda halvorna är försedda med snäppfästen. Standard: HD 623 E-nummer Benämning Passar kabelarea Max dim. kabel Längd A Höjd B Bredd C Antal/ förp. Vikt mm² mm mm mm mm st gram CLIK 0 1x2,5-50 2x2, CLIK 1 1x6-95 2x1,5-16 3x1,5-10 4x1, CLIK 2 1x x x6-35 4x , CLIK 3 4x Gelskarv typ CLIK Fire-MC För skarvning av 1 kv plastisolerade kablar, 3- och 4-ledare med skruvförbindning. Inklusive skruvförbindningar. Skarvsatsen består av en gelbox, skruvskarvhylsor, distanskors, buntband, och monteringsanvisning. Båda halvorna är försedda med snäppfästen E-nummer Benämning Passar kabelarea Max dim. kabel Längd A Höjd B Bredd C Antal/ förp. Vikt mm² mm mm mm mm st gram CLIK 2-FIRE-MC 3/4x CLIK 3-FIRE-MC 3/4x Standard: HD 623 Gelskarv typ CLIK, avgrening För avgrening av 1 kv plast- och pappersisolerade kablar, 3- och 4-ledare. Avgreningen kan användas vid samtliga avgreningsalternativ med plast- och pappersisolerade kablar. Skarvsatsen består av en Y-formad gelbox med tillhörande, distanskors, buntband, och monteringsanvisning. Båda halvorna är försedda med snäppfästen. För avgrening av ledarna används lämpligen en kompakt avgreningsklämma. Avgreningsklämma ingår ej i satsen. Standard: HD 623 E-nummer Benämning Passar kabelarea Avgrening Max Ø kabel Max Ø avgrening AxBxCxD Antal/ förp. Vikt mm² mm² mm mm mm st gram CLIK 2000-FIRE 1x2,5-25 1x1, ,5 75x30x40x CLIK 2001-FIRE 1x6-95 2x1,5-16 3x2,5-16 4x1, CLIK 2002-FIRE 1x x1,5-25 3x4-25 4x CLIK 2003-FIRE 1x x x x x1,5-70 2x1,5-10 3x1,5-10 4x1,5-6 1x1,5-70 2x1,5-10 3x1,5-10 4x1,5-6 1x x x x ,5 18,5 125x36x56x ,5 185x47x75x x56x105x Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf ms@melbye.no Melbye Skandinavia Sverige AB Prästvägen 155 SE KAREBY Tlf info@melbye.se Melbye Skandinavia Danmark A/S Jættevej DK-4100 Ringsted Tlf melbye@melbye.as

29 5Kabelskarv Gjutharts 1kV Klassiska gjuthartsskarvar med isolermassa av tvåkomponents PUR-gjutharts. 29

30 Gjutharts Typ EG Används huvudsakligen till att gjuta in elektriska förbindningar upp till 1 kv. Ingår som komponent i bl a skarvsats typ M. Gjutharts typ EG är en flexibel tvåkomponents polyuretangjutharts. Gjuthartsen levereras i en praktisk och fukttät tvåkammar trippellaminatförpackning. Laminatet består av polyester, aluminium och polyeten. De båda kamrarna är fyllda med exakta doser av harts och härdare. Harts och härdare är åtskilda med en lätt demonterbar förslutning bestående av en gummipackning i en U-profil av plast. Blandning av harts och härdare sker i oöppnad förpackning. Gjutharts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på skarvförpackningen E-nummer Benämning Innehåll Antal/förp. Vikt ml St kg/st EG EG EG EG EG EG EG EG EG EG EG Gjutharts Typ KG Används främst för ingjutning av elektriska förbindningar i formstabila dosor och dyl. som skydd mot fukt och korrosion. Kan lätt avlägsnas även efter flera år. Gjutharts typ KG är ej avsedd att användas vid skarvning av kraftkabel. Gjutharts typ KG är en transparent demonterbar tvåkomponents polyuretan-gjutharts. Gjuthartsen levereras i en praktisk och fukt tät tvåkammar trippel-laminatförpackning. Laminatet består av polyester, aluminium och polyeten. De båda kamrarna är fyllda med exakta doser av harts och härdare, vilka är åtskilda med en lätt demonterbar förslutning bestående av en gummipackning i en U-profil i plast. Blandning av harts och härdare sker i oöppnad förpackning. Harts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på förpackningen. E-nummer Benämning Innehåll Antal/förp. Vikt ml St kg/st KG KG

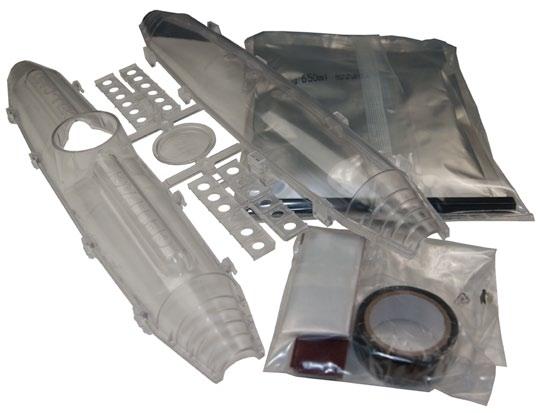

31 Gjuthartsskarv 1 kv Typ M För skarvning av 1 kv plast- och pappersisolerade 3- och 4-ledarkablar samt för signalkablar. Satsen innehåller en tvådelad gjutform tillverkad i slagfast transparent ABS-plast, flexibel polyuretanbaserad gjutharts typ EG, PVCtejp, skyddshandskar och monteringsanvisning. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera ihop halvorna. Gjuthartsen levereras i en praktisk och fukttät tvåkammar trippellaminatförpackning. Förpackningens båda kamrar innehåller exakta doser av gjutharts och härdare. Blandning av gjutharts och härdare sker i oöppnad förpackning. Gjutharts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på skarvförpackningen. Skarvhylsor ingår ej i satsen utan beställs separat. Standard: SS , EBR KJ 24:89 Tillbehör Jordningssats Används för jordning av papperskablars blymantel. Satsen innehåller en gul-grön RK-ledning, en primodurklämma, najtråd och lingarn Rekommendationstabell Jordningssats E-nummer Benäm- Kabeldia- Dimension mm Vikt ning meter, mm L D K kg/st M M M13S M M M M Kabelarea, mm² N1XV (Al) AKKJ (Al) Cu E- Benäm- Används nummer ning till E-JS1 M E-JS2 M E-JS3 M E-JS4 M E-JS5 M15, M16 Gjuthartsskarv 1 kv Typ MRO För skarvning av plast- och pappersisolerad signal- och telekommunikationskabel. Används också för övriga plastkablar upp till 1 kv. Satsen innehåller en gjutform tillverkad i slagfast transparent polykarbonat, flexibel polyuretan-baserad gjutharts typ EG, påfyllnadstrattar för horisontell eller vertikal påfyllning av gjutharts, ändtätningar, slipduk, skyddshandskar och monteringsanvisning. Gjuthartsen levereras i en praktisk och fukttät tvåkammar tripellaminat-förpackning. Förpackningens båda kamrar innehåller exakta doser av gjutharts och härdare. Blandning av gjutharts och härdare sker i oöppnad förpackning. Gjutharts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på skarvförpackningen. Skarvhylsor ingår ej i satsen och beställs separat. Standard: VDE 0278 E-nummer Benämning Kabeldiameter Dimension mm Vikt mm L D K kg/st MRO MRO

32 Gjuthartsskarv 1 kv Typ D För skarvning av två stycken plastisolerade kablar med 1-4 ledare. Är främst avsedd för banbelysning på flygplatser. Satsen innehåller en tvådelad gjutform tillverkad i slagfast transparent polykarbonat, flexibel polyuretangjutharts typ EG, PVC-tejp, slipduk, skyddshandskar och monteringsanvisning. Gjutformen har fyra ut- och ingångar och är förberedd för ytterligare två ut- och ingångar för t.ex. jordledare. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera ihop halvorna. Gjuthartsen levereras i en praktisk och fukttät tvåkammar trippellaminatförpackning. Förpackningens båda kamrar innehåller exakta doser av gjutharts och härdare. Blandning av gjutharts och härdare sker i oöppnad förpackning. Gjutharts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på skarvförpackningen. Skarvhylsor ingår ej i satsen och beställs separat. Standard: VDE 0278 E-nummer Benämning Kabeldiameter Kabelarea max Dimension mm Vikt mm mm² L B K kg/st D x Gjuthartsskarv 1 kv Typ MZ För skarvning av pappers- och plastisolerad 1 kv signalkabel och telekommunikationskabel. Satsen innehåller en tvådelad gjutform tillverkad i slagfast transparent polykarbonat, flexibel polyuretanbaserad gjutharts typ EG, distansnät, påfyllnadstratt, PVC-tejp, slipduk, skyddshandskar och monteringsanvisning. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera ihop halvorna. Gjuthartsen levereras i en praktisk och fukttät tvåkammar trippellaminatförpackning. Förpackningens båda kamrar innehåller exakta doser av gjutharts och härdare. Blandning av gjutharts och härdare sker i oöppnad förpackning. Gjutharts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på skarvförpackningen. Skarvhylsor ingår ej i satsen och beställs separat. Standard: VDE 0278 E-nummer Benämning Kabeldiameter Dimension mm Vikt mm L D K kg/st MZ00 * MZ0 * MZ MZ MZ MZ * Påfyllningsstratt och distanshylsa ingår ej. 32

33 Gjuthartsskarv 1 kv Typ T För avgrening av 1 kv plast- och pappersisolerade kablar, 3- och 4- ledare. Avgreningen kan användas vid samtliga avgreningsalternativ med plast- och pappersisolerade kablar. Satsen innehåller en T-formad två-delad gjutform tillverkad i slagfast transparent polykabonat, polyuretanbaserad gjutharts typ EG, påfyllnadstrattar, slipduk, PVC-tejp, skyddshandskar och mon teringsanvisning. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera ihop halvorna. Gjuthartsen levereras i en praktisk och fukttät tvåkammar trippellaminatförpackning.förpackningens båda kamrar innehåller exakta doser av gjutharts och härdare. Blandning av gjutharts och härdare sker i oöppnad förpackning. Gjutharts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på skarvförpackningen. För avgrening av ledarna används skarvhylsor alt. avgreningshylsor typ C eller H. Primodurklämmor kan i vissa fall användas. Skarvhylsor eller klämmor ingår ej i satsen och beställs separat. Standard: VDE 0278 E-nummer Benämning Dimension mm Rek. kabelarea, mm² Vikt L D* B K K1 matarkabel servicekabel kg/st - T x 6 4 x T x 16 4 x T2 ½ x 25 4 x T x 50 4 x T x 95 4 x * Invändigt mått 33

34 Gjuthartsskarv 1 kv Typ Y För avgrening av 1 kv plast- och pappersisolerade kablar, 3- och 4-ledare. Avgreningen kan användas vid samtliga avgreningsalternativ med plast- och pappersisolerade kablar. Satsen innehåller en Y-formad två-delad gjutform tillverkad i slagfast transparent polykabonat, polyuretanbaserad gjutharts typ EG, påfyllnadstrattar, slipduk, PVC-tejp, skyddshandskar och monteringsanvisning. Gjutformens båda halvor är försedda med snäppfästen som gör det enkelt att montera ihop halvorna. Gjuthartsen levereras i en praktisk och fukttät tvåkammar trippellaminatförpackning. Förpackningens båda kamrar innehåller exakta doser av gjutharts och härdare. Blandning av harts och härdare sker i oöppnad förpackning. Gjutharts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på skarvförpackningen. För avgrening av ledarna används lämpligen en kompakt avgreningsklämma. Avgreningsklämma ingår ej i satsen och beställs separat. Standard: VDE 0278 E-nummer Benämning Dimension mm Rek. kabelarea, mm² Vikt L D* B K K1 matarkabel servicekabel kg/st - Y x 6 4 x 2, Y x 10 4 x Y x 16 4 x Y x 50 4 x Y3 ½ x 70 4 x Y x 95 4 x Y4 ½ x x Y x x Y x x * Invändigt mått Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf ms@melbye.no Melbye Skandinavia Sverige AB Prästvägen 155 SE KAREBY Tlf info@melbye.se Melbye Skandinavia Danmark A/S Jættevej DK-4100 Ringsted Tlf melbye@melbye.as

35 6Kabelskarv Krymp 1kV Varmkrympskarvar för plast- & pappersisolerade kablar. Med eller utan skruvskarvhylsor. 35

36 Krympskarv 1 kv typ MPC / MPD Krympskarvsats för plastisolerad 4-ledarkabel utan skärm eller 3-ledarkabel med skärm. Inklusive skruvskarvhylsor. För skarvning av 1 kv plastisolerade (PEX, PE, PVC) kablar, 3- och 4-ledare, med eller utan skärm, samt 5-ledare inkl skruvskarvhylsor. Krympskarvsats för plastisolerade kablar, 3-, 4- och 5-ledare Al och Cu Inkl skruvskarvhylsor. Krympskarv bestående av 4 resp. 5 st skruvskarvhylsor, 4 resp. 5 st krymprör för isolering över skruvskarvhylsor, 1 st krymprör för återställning av manteln. Krymprören är av typen tjockväggig och är tillverkade av modifierad polyolefin. Rören är invändigt belagda med polymert lim. Limmet smälter vid värmning av rören och åstadkommer en mycket god tätning mot kabelisolering och mantel. Serie C innehåller skruvskarvhylsor enl. IEC 1238, serie D innehåller skruvskarvhylsor enl DIN Serie C - innehåller skruvskarvhylsor enligt IEC 1238 E-nummer Benämning Ledararea 3-4 ledare Al, mm² Cu, mm² MPC-23-3/4 x MPC-43 3/4 x /4 x MPC-53 3/4 x /4 x MPC-63 3/4 x /4 x ledare MPC-25-5 x MPC-45 5 x x MPC-55 5 x MPC-65 5 x Standard: SS , IEC 1238, DIN 0220 Serie D - innehåller skruvskarvhylsor enligt DIN 0220 E-nummer Benämning Ledararea Al, mm² Cu, mm² 3-4 ledare MPD-43 3/4 x 25 3/4 x MPD-53 3/4 x /4 x ledare MPD-45 5 x 25 5 x MPD-55 5 x Krympskarv 1 kv typ SSMH Krympskarvsats för plastisolerad 4-ledarkabel utan skärm eller 3-ledarkabel med skärm. Exklusive skruvskarvhylsor. E-nummer Benämning Ledararea Vikt Al, mm² Cu, mm² kg/st SSMH 14* SSMH SSMH SSMH SSMH SSMH 25** * Behandlas ej av EBR. ** Skarv för 5-ledarkabel 36

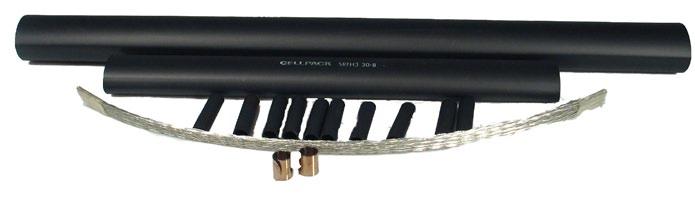

37 Kabelskarv 1 kv Typ MPP Krympskarvsats för övergång från pappersisolerad 4-ledarkabel till plastisolerad 4-ledarkabel utan skärm eller 3-ledarkabel med skärm. Inklusive skruvskarvhylsor. Krympskarvsats för övergång från pappersisolerad 4-ledarkabel till plastisolerad 4-ledarkabel utan skärm eller 3-ledarkabel med skärm. Krympskarv bestående av 4 st skruvskarvhylsor, 1 st limbelagt krympgrenformgods, 4 st krymprör utan lim för papperskabelns isolering, 4 st krymprör med lim för isolering över skruvskarvhylsor, 1 st alternativt 2 st krymprör med lim som yttre mekaniskt skydd, najtråd, 1 st kontaktfjäder, 1 st jordningsfläta och kopparnät. Krymprören är av typen tjockväggig och är tillverkade av modifierad polyolefin. Flera av rören är invändigt belagda med polymert lim. Limmet smälter vid värmning av rören och åstadkommer en mycket E-nummer Benämning Ledararea mm² god tätning mot kabelisolering och mantel. Den pappersisolerade kabeln konverteras med hjälp av grenformgods och krymprör till att likna en plastisolerad kabel varefter skarven utförs som en skarv för plast- mot plastisolerad kabel. Standard: SS N1XV, N1XE AKKJ FCJJ ACJJ MPP-44/SE 4x x50/15 4x x MPP-54/SE 4x x70/21-3x150/41 4x x MPP-64/SE 4x x120/41-3x240/72 4x x MPP-64/B/SE 4x x120/41-3x240/72 4x x50-95 Kabelskarv 1 kv Typ CSPP Krympskarvsats för övergång från pappersisolerad 4-ledarkabel till plastisolerad 4-ledarkabel utan skärm eller 3-ledarkabel med skärm. Exklusive skarvhylsor. E-nummer Benämning Ledararea Vikt Al, mm² Cu, mm² kg/st CSPP CSPP CSPP CSPP

38 Kabelskarv 1 kv Typ FLIK För skarvning av 1 kv plastisolerade (PEX, PE, PVC) kablar, 3- och 4-ledare, med eller utan skärm För skarvning av 1 kv plastisolerade (PEX, PE, PVC) kablar, 3- och 4-ledare, med eller utan skärm, samt 5-ledare utan skärm. En sats innehåller: 4 resp. 5 st isolerdukar för isolering över skarvhylsor, vulktejp till trycklindning och PVC-tejp som tillsammans med återanvänd kabelmantel utgör skarvens yttre mekaniska skydd samt monteringsanvisning. Isolerdukarna består av isolerande band belagda med ett kallflytande butylgummiskikt. Det isolerande bandet består av PVC. Skarvhylsor, slipduk och kabelrengöringsvätska ingår ej och beställs separat. E-nummer Benämning Ledararea Vikt Al, mm² Cu, mm² kg/st FLIK55* - 5 x FLIK04** FLIK Standard: SS * För 5 ledarkabel utan skärm. ** Sats som FLIK05, men utan PVC tejp. Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf ms@melbye.no Melbye Skandinavia Sverige AB Prästvägen 155 SE KAREBY Tlf info@melbye.se Melbye Skandinavia Danmark A/S Jættevej DK-4100 Ringsted Tlf melbye@melbye.as

39 7Tejper & Krympmaterial Tejper och varmkrympslang av modifierad polyolefin. Tunn-, mellantjock- & tjock-väggiga, med eller utan lim. 39

40 Eltejp S-märkt Eltejp av PVC. S-märkt. Används för isolering och skarvning av kabel och ledning Självslocknande eltejp av PVC med ett icke korrosivt häftämne. Resistent mot UV-ljus, oljor, alkalier, syror, vatten och de flesta lösningsmedel. Genomslagshållfasthet: 8000 V E-nummer Benämning Längd Bredd Tjocklek Färg m mm mm CETS 19 x svart CETS 38 x svart CETV 19 x vit - Temperaturområde: -10 till +80 C - Lägsta pålindningstemperatur: -10 C Vulktejp Vulktejp av PIB med separator. Används som isolation och utfyllnad av kabel och ledning. Denna vulktejp av Polyisobutylene (PIB) har en hög töjbrottgräns, ca. 600%, samt god beständighet mot UV-ljus och ozon. E-nummer Benämning Längd Bredd Tjocklek Färg m mm mm CVTS 19 x svart CVTS 38 x svart CVTS 38 x svart - Genomslagshållfasthet: 40 kv/ mm - Temperaturområde: -40 till +90 C Krympslang Typ MS1-2B Tunn vägg, utan lim Krympslang för isolering, nötskydd, avlastning och märkning av kablage mm. Tunnväggig krympslang tillverkad i flamretarderande modifierad polyolefin med god beständighet mot kemikalier och oljeprodukter. - Krympförhållande 2:1 E-nummer Benämning Krympområde Väggtjocklek efter Längd Färg: Svart Från, mm Till, mm Krympslang i box Typ MS1-2B, krympförhållande 2:1 full krympning, mm MS1-2B / MS1-2B / MS1-2B / MS1-2B / MS1-2B / MS1-2B / MS1-2B / MS1-2B / MS1-2B / Slangen bibehåller sin flexibilitet även efter krympning, som utföres med gasverktyg eller varmluftpistol. - Kontinuerlig arbetstemperatur -55 C till +105 C - Krymptemperatur >125 C - Halogenfri - Flamretarderande m 40

41 Krympslang Typ MS1-3B Tunn vägg, utan lim Krympslang för isolering, nötskydd, avlastning och märkning av kablage mm. Tunnväggig krympslang tillverkad i flamretarderande modifierad polyolefin med god beständighet mot kemikalier och oljeprodukter. Slangen bibehåller sin flexibilitet även efter krympning, som utföres med gasverktyg eller varmluftpistol. - Kontinuerlig arbetstemperatur -55 C till +135 C - Krymptemperatur >120 C - Halogenfri - Flamretarderande - Krympförhållande 3:1 E- nummer Benämning Krympområde Väggtjocklek efter Längd Färg: Svart Från, mm Till, mm full krympning, mm Krympslang i box Typ SB, krympförhållande 3: MS1-3B 3-1/ MS1-3B 6-2/ MS1-3B 9-3/ MS1-3B 12-4/ MS1-3B 18-6/ MS1-3B 24-8/ Färg: Blå Krympslang i box Typ SB, krympförhållande 3: MS1-3B 3-1/ MS1-3B 6-2/ MS1-3B 9-3/ MS1-3B 12-4/ MS1-3B 18-6/ MS1-3B 24-8/ m Krympslang i box Typ SB, krympförhållande 3:1 Färg: Gul/Grön MS1-3B 3-1/ MS1-3B 6-2/ MS1-3B 9-3/ MS1-3B 12-4/ MS1-3B 18-6/ MS1-3B 24-8/ Krympslang i box Typ SB, krympförhållande 3:1 Färg: Röd MS1-3B 3-1/ MS1-3B 6-2/ MS1-3B 9-3/ MS1-3B 12-4/ MS1-3B 18-6/ MS1-3B 24-8/ Krympslang i box Typ SB, krympförhållande 3:1 Färg: Vit MS1-3B 3-1/ MS1-3B 6-2/ MS1-3B 9-3/ MS1-3B 12-4/ MS1-3B 18-6/ MS1-3B 24-8/ Krympslang i box Typ SB, krympförhållande 3:1 Färg: Transparent MS1-3B 3-1/ MS1-3B 6-2/ MS1-3B 9-3/ MS1-3B 12-4/ MS1-3B 18-6/ MS1-3B 24-8/

42 Krympslang Typ MS2-3L/M3L Medeltjock vägg, MS2-3L utan lim och MS2-M3L med lim För applikationer där det ställs krav på god elektrisk isolering och/ eller gott mekaniskt skydd. Tillverkad i modifierad polyolefin med höga elektriska och mekaniska egenskaper. Vid täta förbindningar väljs krympslang med lim- belagd insida. Vid värmning smälter limmet som tätar och fäster mot objektet. - Kontinuerlig arbetstemperatur: -55 C till C - Krymptemperatur: 120 C - Halogenfri E-nummer Benämning Krympområde Väggtjocklek efter Längd Förpackning Från: mm Till: mm full krympning: mm m st MS2-3L Utan lim MS2-3L MS2-3L MS2-3L MS2-3L MS2-3L MS2-3L MS2-3L MS2-3L MS2-M3L Med lim MS2-M3L MS2-M3L MS2-M3L MS2-M3L MS2-M3L MS2-M3L MS2-M3L MS2-M3L Längd: 1m/st Krympslang Typ MS2-3R Medeltjock vägg, på rulle, utan lim. E-nummer Benämning Krympområde Väggtjocklek efter Längd Förpackning Från: mm Till: mm full krympning: mm m st MS2-3R MS2-3R 12-3/ MS2-3R 22 6/ MS2-3R 34 7/ MS2-3R 40 12/ MS2-3R 56 17/ Längd: 30m/rulle Krympslang Typ MS1S-M3L Medeltjock vägg, med lim. E-nummer Benämning Krympområde Väggtjocklek efter Längd Förpackning Från: mm Till: mm full krympning: mm m st MS1S-M3L MS1S-M3L MS1S-M3L MS1S-M3L MS1S-M3L MS1S-M3L MS1S-M3L MS1S-M3L Längd: 1m/st 42

43 Krympslang Typ MS3-3L/M3L Tjock vägg, MS3-3L utan lim och MS3-M3L med lim. För applikationer där det ställs krav på god elektrisk isolering och/ eller gott mekaniskt skydd. Tillverkad i modifierad polyolefin med höga elektriska och mekaniska egenskaper. Vid täta förbindningar väljs krympslang med limbelagd insida. Vid värmning smälter limmet som tätar och fäster mot objektet. - Kontinuerlig arbetstemperatur: -55 C till C - Krymptemperatur: >120 C - Halogenfri E-nummer Benämning Krympområde Väggtjocklek efter Längd Förpackning Från: mm Till: mm full krympning: mm m st MS2-3L Utan lim MS3-3L MS3-3L MS3-3L MS3-3L MS3-3L MS3-3L MS3-3L MS3-3L MS3-3L MS2-M3L Med lim MS3-M3L MS3-M3L MS3-M3L MS3-M3L MS3-M3L MS3-M3L MS3-M3L MS3-M3L MS3-M3L MS3-M3L Längd: 1m/st Omvikningshylsa Typ MS-RH Medeltjock vägg, med lim. För reparation eller förstärkning av plast- eller blymantlade kablar. För alla spänningar. Omvikningshylsan är tillverkad av modifierad polyolefin med medeltjock vägg och är invändigt belagd med lim, som vid krympning smälter och tätar. Hylsan viks om kabeln och låses med en rostfri skena för att hålla ihop hylsan under krympning. - Kontinuerlig arbetstemperatur: - 40 C till +110 C - Krymptemperatur: 120 C - Internt tryck: max 1.5 bar - UV-resistent E-nummer Benämning Kabeldiameter Väggtjocklek efter Längd Från: mm Till: mm full krympning: mm m MS-RH MS-RH MS-RH MS-RH

44 Grentätning Typ MSB Med lim För tätning av förgreningar på pappers- och plastisolerade kablar. Tillverkad av modifierad polyolefin med medeltjock vägg. Formgodset är expanderat så att det med lätthet kan apliceras och därefter krympas med värme. Det är invändigt belagt med lim, som vid krympning smälter och tätar mot kabeln. - Kontinuerlig arbetstemperatur: -55 C till C - Krymptemperatur: >135 C - UV-resistent E-nummer Benämning Ledararea mm² D1 D1* L* D2 D2* DW* 2-ledare MSB2 30/ MSB2 50/ ledare MSB3 25/ MSB3 35/ MSB3 55/ MSB3 75/ MSB3 110/ ledare MSB4 28/ MSB4 35/ MSB4 60/ MSB4 95/ * Mått efter krympning Ändhätta Typ MS-E Med lim För tätning av kabeländar mot inträngande av vatten och föroreningar. Används även vid tätning av pappersisolerad kabel istället för smältlödning. Kan också användas vid tätning av rörändar etc. Ändhättan tillverkas i modifierad polyolefin med en halvstyv medeltjock vägg som invändigt är belagd med lim. Vid krympning av hättan på kabeländen smälter limmet och tätar mot kabeln E-nummer Benämning Mått i mm Användnings- A Ø A* Ø B B* W* område MS-E 15/ MS-E 22/ MS-E 35/ MS-E 55/ MS-E 76/ MS-E 100/ Kontinuerlig arbetstemperatur: -55 C till C - Krymptemperatur: >130 C - UV-resistent * Mått efter krympning Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf ms@melbye.no Melbye Skandinavia Sverige AB Prästvägen 155 SE KAREBY Tlf info@melbye.se Melbye Skandinavia Danmark A/S Jættevej DK-4100 Ringsted Tlf melbye@melbye.as

45 45 8Kontaktförbindningar Skruvförbindningar med brottskallar. För Al & Cu, 1 kv respektive kv.

46 Skruvförbindningar 1 kv Skruvskarvhylsa Skruvkabelsko Pinnhylsa Mothållsverktyg Insexhylsa Skruvskarvhylsor och skruvkabelskor är tillverkade av aluminiumlegering och är förtenta. Skarvhylsor och kabelskor är maskinbearbetade för bästa kvalitet. Ledarspåren har tvärgående rillor för bästa draghållfastighet. Kan användas till Al och Cu ledare, övergång mellan Al och Cu ledare, runda, sektorformade och solida ledare. När korrekt åtdragningsmoment är uppnått, går skruvskallen av. Skruv med avdragen skalle kan öppnas med insexnyckel. Testade enligt VDE 0220 och IEC (Skruvskarvhylsor) E-nummer Benämning Ledararea Al/Cu Dimensioner, mm Skruvstorlek Skruvskarvhylsa mm² L D d a MS416 2,5-16 RM/SM ,7 2 st M6 x 5 mm MS RM/SM ,3 2 st M8 x 10 mm MS RM/SM st M12 x 10 mm MS RM/SM Cu st M12 x 10 mm MS RM/SM st M18 x 15 mm MS RM/SM st M20 x 15 mm MS5095/ / RM/SM Cu 185* st M20 x 15 mm 2 st M20 x 20 mm SM Al/95-300Cu st M22 x 15 mm Skruvkabelsko MK625/ st M8 x 10 mm MK5095/ / Cu st M12 x 10 mm MK150240/ st M20 x 15 mm Pinnhylsa MP ,5 2 st M20 x 15 mm Mothållsverktyg GH-42P Till hylsor ø21-42 mm GU-42U Till hylsor ø12-42 mm Insexhylsa SW6-1/2" Insexhylsa 6 mm f. mutterdrag SW8-1/2" Insexhylsa 8 mm f. mutterdrag * Vid skarvning av 3x240 Al med sektorformade ledare måste ledaren rundpressas, eller hylsa användas 46

47 Skruvförbindningar kv Skruvskarvhylsa Skruvkabelsko Mothållsverktyg Insexhylsa Skruvskarvhylsor och skruvkabelskor är tillverkade av aluminiumlegering och är förtenta. Skarvhylsor och kabelskor är maskinbearbetade för bästa kvalitet. Ledarspåren har tvärgående rillor för bästa draghållfastighet. Kan användas till Al och Cu ledare, övergång mellan Al och Cu ledare, runda, sektorformade och solida ledare. När korrekt åtdragningsmoment är uppnått, går skruvskallen av. Skruv med avdragen skalle kan öppnas med insexnyckel. Testade enligt VDE 0220 och IEC (Skruvskarvhylsor) E-nummer Benämning Ledararea, mm 2 Dimensioner, mm Antal Skruvskarvhylsa Al Cu Al Cu L D d a skruv M , M , M50-150/ ,5/12, / M M95-240/ /12, / M M M Skruvkabelsko Sektorformad Var 1851 Sektorformad C , C C C C400630/ Mothållsverktyg GH-42P Till hylsor ø21-42 mm GU-42U Till hylsor ø12-42 mm Insexhylsa SW6-1/2" Insexhylsa 6 mm f. mutterdrag SW8-1/2" Insexhylsa 8 mm f. mutterdrag 47

48 Kabelavgreningsklämma HE 1/70/150 för avgreningsskarv 4-ledare För avgrening av ledare med begränsat utrymme. Av Al-legering. Kontakttänder av förtent mässing. En enkel och lättmonterad avgreningsklämma för säker elektrisk kontakt. Standard: DIN VDE 0220 E-nummer Benämning Passar kabelarea mm 2 Längd Bredd Höjd Vikt Matarkabel Avgrening mm mm mm g Avgreningsklämma HE 1/70/150 4x95-4x Melbye Skandinavia Norge AS Prost Stabelsvei 22 Postboks 160 NO-2021 Skedsmokorset Tlf ms@melbye.no Melbye Skandinavia Sverige AB Prästvägen 155 SE KAREBY Tlf info@melbye.se Melbye Skandinavia Danmark A/S Jættevej DK-4100 Ringsted Tlf melbye@melbye.as
