MEKANISKA SYSTEMVERKTYG MED LÖSA PRESSBACKAR FÖR OLIKA AREOR

Transkript

1 MEKANISKA SYSTEMVERKTYG MED LÖSA PRESSBACKAR FÖR OLIKA AREOR Art.nr Grundverktyg för lösa backar med inbyggd returspärr som garanterar att kontaktpressningen fullföljs. Pressback för isolerade kabelskor och skarvhylsor, för rör- och plåtkabelskor, för rullpressning av oisolerade flatstifts förbindningar, för isolerade och oisolerade ändhylsor samt för koaxialkontakter. Pressbackar orderinformation Art.nr Användningsområde Ledararea I 2525 Isolerade kabelskor och skarvhylsor 0,25 mm 2-2,5 mm 2 I 0560 EE Isolerade kabelskor och skarvhylsor 0,5 mm 2-6,0 mm 2 RQ 0560 Rör och plåtkabelskor samt skarvhylsor 0,5 mm 2-6,0 mm 2 RQ 10 Rör och plåtkabelskor samt skarvhylsor 10 mm 2 RQ 16 Rör och plåtkabelskor samt skarvhylsor 16 mm 2 RK För sexkantspressning av rörkabelskor och skarvar 1,0 mm 2-10,0 mm 2 RP ,3 Rullpressning av oisolerade flatstiftsförbindningar 6,3/9,5 mm 0,5 mm 2-6,0 mm 2 RP 1475 Rullpressning av oisolerade flatstiftsförbindningar 2,8/4,8 mm 0,14 mm 2-0,75 mm 2 RPW 0515 Rullpressning av oisolerade vinkel-flatstiftshylsor B 1507 FLBF-8 0,5 mm 2-1,5 mm 2 RPW 1525 Rullpressning av oisolerade vinkel-flatstiftshylsor B 2507 FLBF-8 1,5 mm 2-2,5 mm 2 AH 2560 Isolerade och oisolerade ändhylsor av koppar 0,25 mm 2-6,0 mm 2 AH 6016 Isolerade och oisolerade ändhylsor av koppar 6,0 mm 2-16,0 mm 2 AH 2535 Isolerade och oisolerade ändhylsor av koppar 25,0 mm 2 +35,0 mm 2 AH 2550 Isolerade och oisolerade ändhylsor av koppar 25,0 mm 2 +50,0 mm 2 RG 58/59 IL Koaxialkontakter typ BNC RG 58 och RG 59 RÅBACK Ämne för tillverkning av specialback

2 WDT sytemverktyg för kontaktpressning Art.nr 3000 P/S Sortimentsväska med formgjuten skumplastinsats och med plats för grundverktyg och 12st olika WDT-pressbackar Sortimentsväska Locators används för att säkerhetsställa kravet att pressningen alltid sker på rätt ställe. Locators för UNIPRESS samt EDP 50 Orderinformation Art.nr Användningsområde Ledararea FT 28-5 J 0560 EE för flatstiftshylsor 2,8x0,5 mm FT 28-8 J 0560 EE för flatstiftshylsor 2,8x0,8 mm FT 48-5 J 0560 EE för flatstiftshylsor 4,8x0,5 mm FT 48-8 J 0560 EE för flatstiftshylsor 4,8x0,8 mm FT 63-8 J 0560 EE för flatstiftshylsor 6,3x0,8 mm FT R-G J 0560 EE för ring och gaffelkabelskor Art.nr EDP 50 Eldriven press komplett med fotpedal räkneverk och hastighetsinställning. Samtliga backar på sid 54 går att använda i denna press. Locators se ovan Pressbackar se sid 54 Art.nr EDP 50

3 MEKANISKA SYSTEMVERKTYG MED LÖSA PRESSBACKAR FÖR OLIKA AREOR Pneumatisk pressutrustning Art.nr Luftcylinder och presshuvud EXKL. backar Luftcylinder AIR-O/VS Presshuvud T WDT N Pressbackar se sid 54 Stativ med fotpedal Fotpedal och stativ med säkerhetsspärr Fingerskydd Art.nr TAP-SEC FS Pneumatisk press inkl fotpedal en universalpress som även klarar kabelskor på band, ändhylsor på band eller att användas som kapmaskin. Se tillbehör nedan samt sid 30. För mer information begär prospekt. Pressbackar se sid 54 Art.nr Pressutrustning och fotpedal UNIPRESS Pneumatisk press UNIPRESS Tillbehör Art.nr Backsats rörkabelskor svensk standard 6,0-70mm 2 UPD 670 Backsats rörkabelskor DIN standard 6,0-95mm 2 UPD 695 Hållare till WDT system backar. ADADTER Backsats och hållare Tillbehör Art.nr Mini applikator för ändhylssor 0,5-2,5 mm 2 VS 50 Frammatningsplatta 0,5-0,75 mm 2 FP 0507 BAH Frammatningsplatta 1,0-1,5 mm 2 FP 1015 BAH Frammatningsplatta 2,5 mm 2 FP 2500 BAH Press/klipp verktyg 0,5-0,75 mm 2 AHB 0507 M Press/klipp verktyg 1,0-1,5 mm 2 AHB 1015M Press/klipp verktyg 2,5 mm 2 AHB 2500 M Stativ för ändhylsor på band AR 1-20

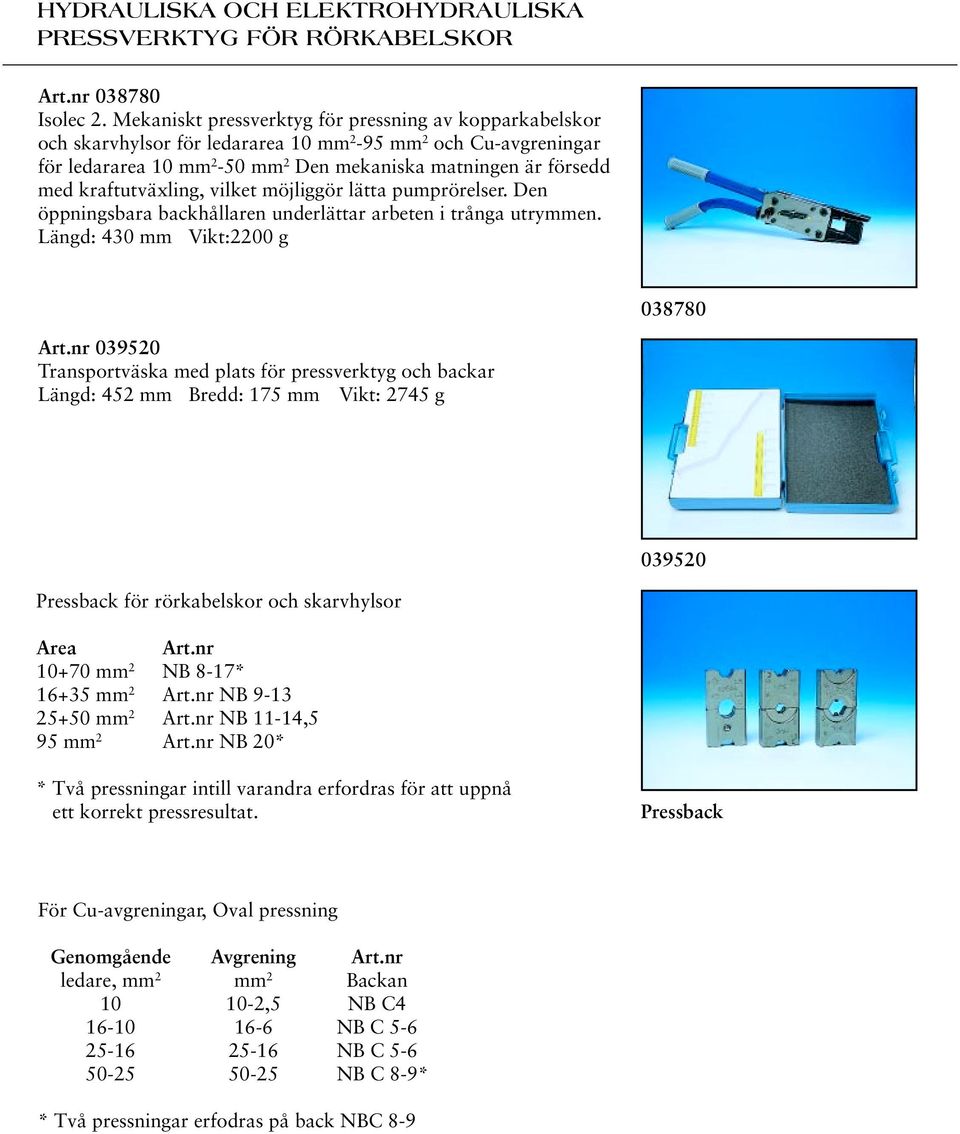

4 HYDRAULISKA OCH ELEKTROHYDRAULISKA PRESSVERKTYG FÖR RÖRKABELSKOR Art.nr Isolec 2. Mekaniskt pressverktyg för pressning av kopparkabelskor och skarvhylsor för ledararea 10 mm 2-95 mm 2 och Cu-avgreningar för ledararea 10 mm 2-50 mm 2 Den mekaniska matningen är försedd med kraftutväxling, vilket möjliggör lätta pumprörelser. Den öppningsbara backhållaren underlättar arbeten i trånga utrymmen. Längd: 430 mm Vikt:2200 g Art.nr Transportväska med plats för pressverktyg och backar Längd: 452 mm Bredd: 175 mm Vikt: 2745 g Pressback för rörkabelskor och skarvhylsor Area Art.nr mm 2 NB 8-17* mm 2 Art.nr NB mm 2 Art.nr NB 11-14,5 95 mm 2 Art.nr NB 20* * Två pressningar intill varandra erfordras för att uppnå ett korrekt pressresultat. Pressback För Cu-avgreningar, Oval pressning Genomgående Avgrening Art.nr ledare, mm 2 mm 2 Backan ,5 NB C NB C NB C NB C 8-9* * Två pressningar erfodras på back NBC 8-9

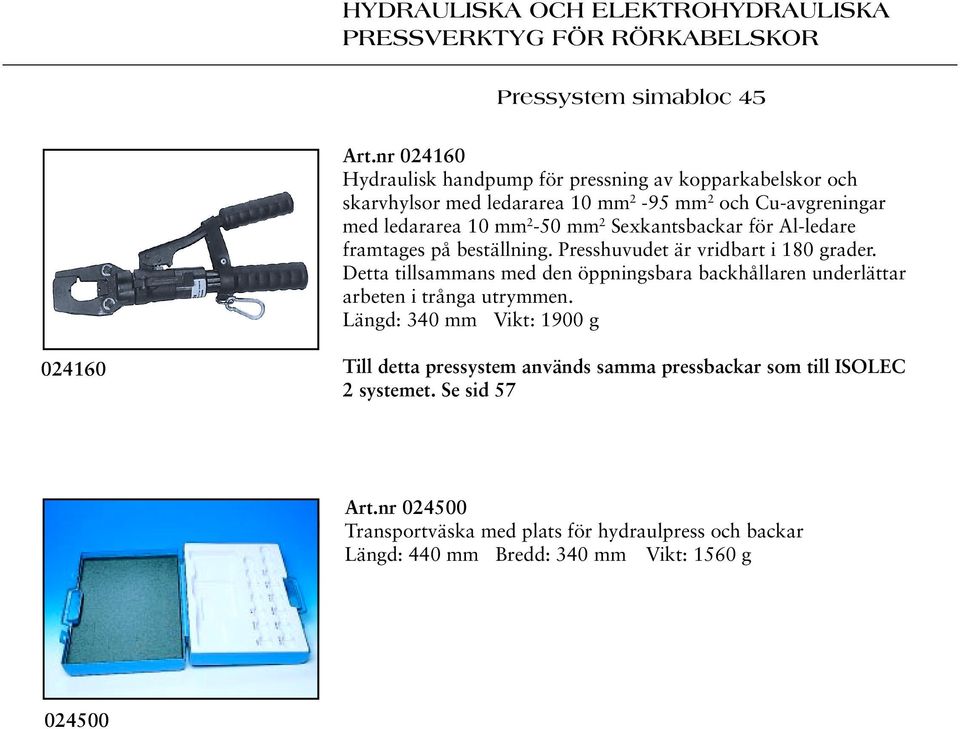

5 HYDRAULISKA OCH ELEKTROHYDRAULISKA PRESSVERKTYG FÖR RÖRKABELSKOR Pressystem simabloc 45 Art.nr Hydraulisk handpump för pressning av kopparkabelskor och skarvhylsor med ledararea 10 mm 2-95 mm 2 och Cu-avgreningar med ledararea 10 mm 2-50 mm 2 Sexkantsbackar för Al-ledare framtages på beställning. Presshuvudet är vridbart i 180 grader. Detta tillsammans med den öppningsbara backhållaren underlättar arbeten i trånga utrymmen. Längd: 340 mm Vikt: 1900 g Till detta pressystem används samma pressbackar som till ISOLEC 2 systemet. Se sid 57 Art.nr Transportväska med plats för hydraulpress och backar Längd: 440 mm Bredd: 340 mm Vikt: 1560 g

6 Pressystem autosim 50 Art.nr Sladdlöst elektro-hydrauliskt pressverktyg för pressning av kopparkabelskor och skarvhylsor med ledararea 10 mm 2-95 mm 2 och Cu-avgreningar med ledararea 10 mm 2.50 mm 2 Sexkantbackar för Al-ledare framtages på beställning. En inbyggd säkerhetsventil kontrollerar att hela pressningsförloppet fullföljs. Kontinuerlig laddningskontroll gör att verktyget inte påbörjar en ny pressning vid för låg batterikapacitet. Batteriet klarar st pressningar vid intensivt arbete, och st vid normalt användande.presshuvudet är vridbart i 180 grader. Detta tillsammans med den öppningsbara backhållaren underlättar arbeten i trånga utrymmen. Vikt: 3200 g. Batteri ingår. Till detta pressystem används samma pressbackar som till ISOLEC 2 systemet. Se sid 57 Art.nr Transportväska med plats för pressverktyg, batteripack, batteriladdare, axelrem och pressbackar. Längd: 510 mm, Bredd: 360 mm, Vikt: 1900 g. Art.nr Batteripack BB12 Laddningstid 1h Kontinuerlig elektronisk laddningskontroll. Röd lysdiod indikerar urladdat batteri. Vikt: 650 g Art.nr Batteriladdare CA V, 1,8A Laddningen startar automatiskt när batteriet sätts i laddaren. Laddningen avbryts när batteriet är fulladdat. Grön lysdiod indikerar fulladdat batteri. Vikt: 1500 g Art.nr Batteriladdare SC För 12 och 24 volt. Med cigarettändar-plugg för användning i fordon Inbyggt skydd mot kortslutning och fel polaritet. Vikt: 430 g Art.nr Axelrem
