1 FLEX 3000C / FLEX 3000 DUO INTELLIGENT MIG MED VÄRLDENS ENKLASTE FUNKTIONSPANEL Tänd, tryck och svetsa Pulssvetsning och MIG lödning som standard Quattro Puls TM Ergo-brännare eller avancerad MIG Manager Välj Compact eller DUO med två matarverk DUO innebär snabba växlingar mellan lödning och svetsning Flex 3000 serien kan monteras med ergonomisk MIG Manager slangpaket.

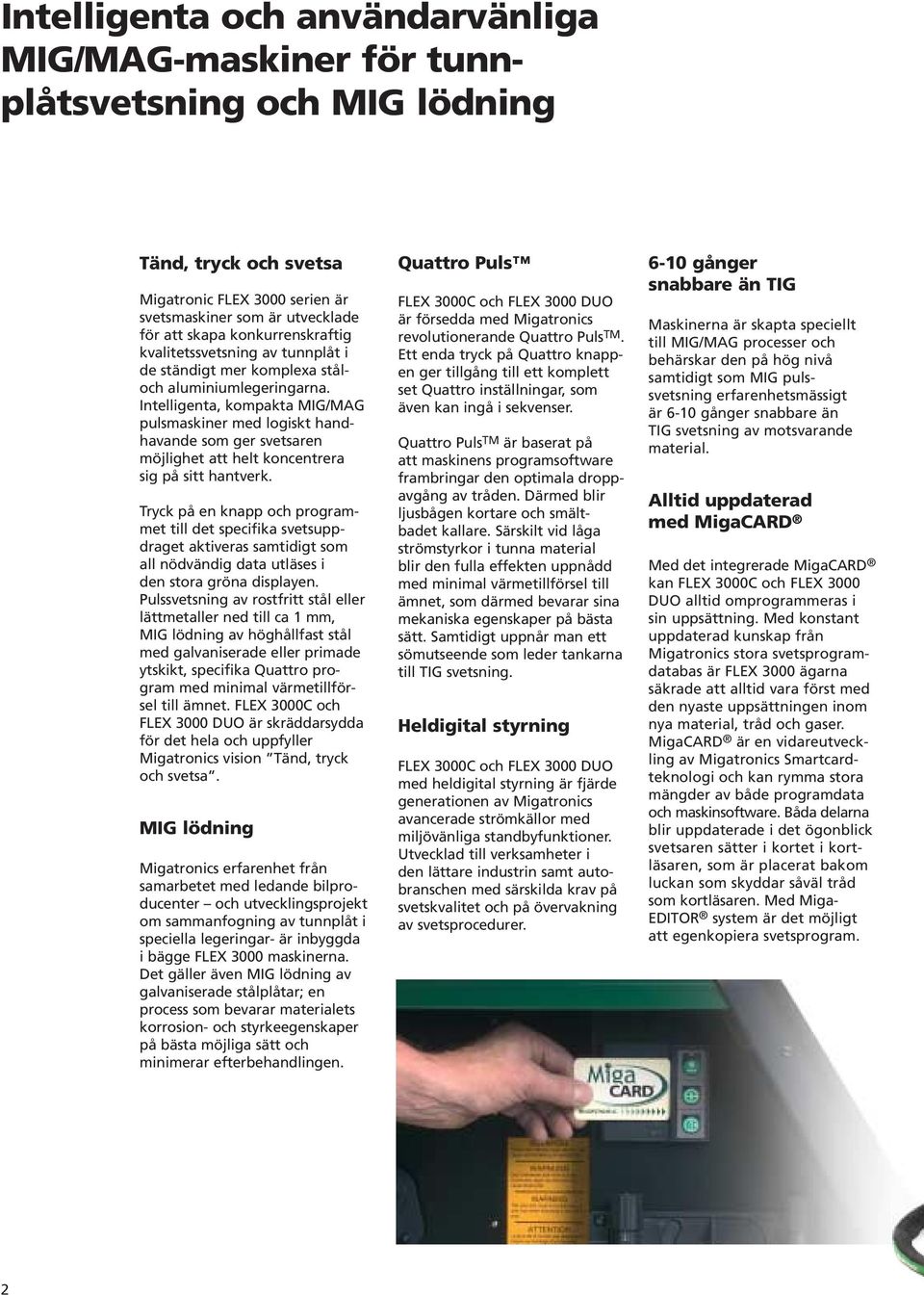

2 Intelligenta och användarvänliga MIG/MAG-maskiner för tunnplåtsvetsning och MIG lödning Tänd, tryck och svetsa Migatronic FLEX 3000 serien är svetsmaskiner som är utvecklade för att skapa konkurrenskraftig kvalitetssvetsning av tunnplåt i de ständigt mer komplexa ståloch aluminiumlegeringarna. Intelligenta, kompakta MIG/MAG pulsmaskiner med logiskt handhavande som ger svetsaren möjlighet att helt koncentrera sig på sitt hantverk. Tryck på en knapp och programmet till det specifika svetsuppdraget aktiveras samtidigt som all nödvändig data utläses i den stora gröna displayen. Pulssvetsning av rostfritt stål eller lättmetaller ned till ca 1 mm, MIG lödning av höghållfast stål med galvaniserade eller primade ytskikt, specifika Quattro program med minimal värmetillförsel till ämnet. FLEX 3000C och FLEX 3000 DUO är skräddarsydda för det hela och uppfyller Migatronics vision Tänd, tryck och svetsa. MIG lödning Migatronics erfarenhet från samarbetet med ledande bilproducenter och utvecklingsprojekt om sammanfogning av tunnplåt i speciella legeringar- är inbyggda i bägge FLEX 3000 maskinerna. Det gäller även MIG lödning av galvaniserade stålplåtar; en process som bevarar materialets korrosion- och styrkeegenskaper på bästa möjliga sätt och minimerar efterbehandlingen. Quattro Puls FLEX 3000C och FLEX 3000 DUO är försedda med Migatronics revolutionerande Quattro Puls TM. Ett enda tryck på Quattro knappen ger tillgång till ett komplett set Quattro inställningar, som även kan ingå i sekvenser. Quattro Puls TM är baserat på att maskinens programsoftware frambringar den optimala droppavgång av tråden. Därmed blir ljusbågen kortare och smältbadet kallare. Särskilt vid låga strömstyrkor i tunna material blir den fulla effekten uppnådd med minimal värmetillförsel till ämnet, som därmed bevarar sina mekaniska egenskaper på bästa sätt. Samtidigt uppnår man ett sömutseende som leder tankarna till TIG svetsning. Heldigital styrning FLEX 3000C och FLEX 3000 DUO med heldigital styrning är fjärde generationen av Migatronics avancerade strömkällor med miljövänliga standbyfunktioner. Utvecklad till verksamheter i den lättare industrin samt autobranschen med särskilda krav på svetskvalitet och på övervakning av svetsprocedurer gånger snabbare än TIG Maskinerna är skapta speciellt till MIG/MAG processer och behärskar den på hög nivå samtidigt som MIG pulssvetsning erfarenhetsmässigt är 6-10 gånger snabbare än TIG svetsning av motsvarande material. Alltid uppdaterad med MigaCARD Med det integrerade MigaCARD kan FLEX 3000C och FLEX 3000 DUO alltid omprogrammeras i sin uppsättning. Med konstant uppdaterad kunskap från Migatronics stora svetsprogramdatabas är FLEX 3000 ägarna säkrade att alltid vara först med den nyaste uppsättningen inom nya material, tråd och gaser. MigaCARD är en vidareutveckling av Migatronics Smartcardteknologi och kan rymma stora mängder av både programdata och maskinsoftware. Båda delarna blir uppdaterade i det ögonblick svetsaren sätter i kortet i kortläsaren, som är placerat bakom luckan som skyddar såväl tråd som kortläsaren. Med Miga- EDITOR system är det möjligt att egenkopiera svetsprogram. 2

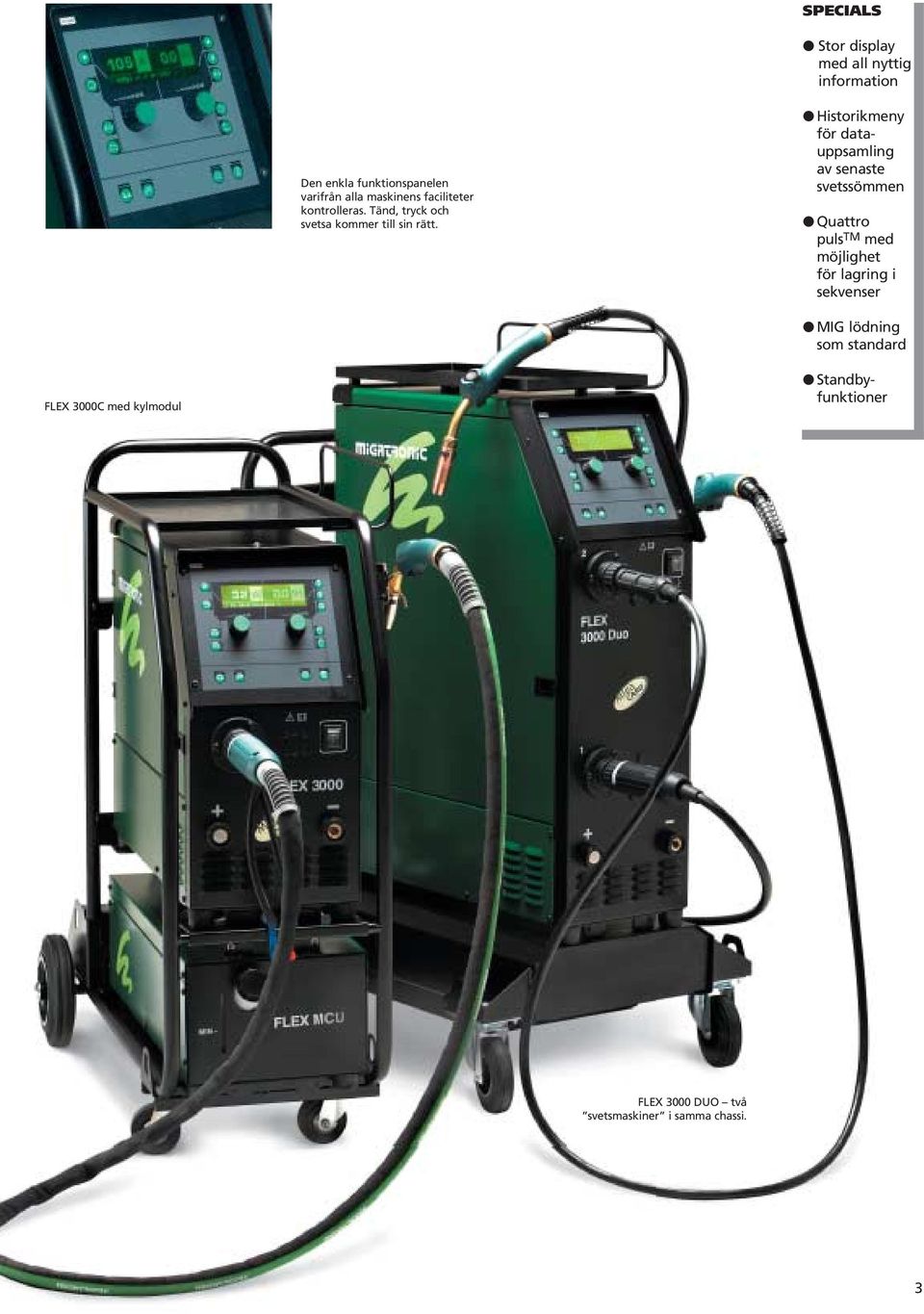

3 SPECIALS Stor display med all nyttig information Den enkla funktionspanelen varifrån alla maskinens faciliteter kontrolleras. Tänd, tryck och svetsa kommer till sin rätt. Historikmeny för datauppsamling av senaste svetssömmen Quattro puls TM med möjlighet för lagring i sekvenser MIG lödning som standard FLEX 3000C med kylmodul Standbyfunktioner FLEX 3000 DUO två svetsmaskiner i samma chassi. 3

4 FLEX 3000-serien är marknadens mest universella svetsmaskin med flest automotive godkännanden Låg vikt, hög prestanda Den kompakta FLEX 3000C väger 30 kg och ger hela 300 A. Dubbelversionen DUO väger mer men presterar i gengäld 300 A från valfri brännare. Båda maskinerna kan levereras både som luft och vattenkylda. Det optimala luftkylflowet säkrar att inga följsamma komponenter är utsatta för insugningsluft med risk för slipdamm och annat smuts i luftströmmen. FLEX 3000C har redan klarat sina prov som effektiv och kompakt multimaskin i bil- och karosseribranschen. I flexibilitetens tecken har Migatronic nu utvidgat maskinkonceptet med FLEX 3000 DUO, som populärt sagt ger dig två svetsmaskiner i en. Två svetsuttag med varsitt matarverk- och med plats för två flaskor på vagnen. FLEX 3000 DUO gör det härmed snabbare och lättare att switcha mellan processerna t.ex MIG lödning och svetsning. Och svetsaren slipper besväret att byta slangpaket, tråd, matarhjul och gas. Compact är basmodellen. DUO är dubbelversionen med två matarverk i samma chassi FLEX 3000 är det självklara valet vid tunnplåtsvetsning och MIG lödning i industrin. Utvecklad på bakgrund av många års samarbete med ledande bilfabrikanter och erkänd som det svetskoncept, som har uppnått flest automotive godkännanden inom bilindustrin. FLEX 3000 DUO med snabba skiften från lödning till svetsning. Med plats för två flaskor på vagnen, en för varsin tråd. 4

5 Migatronics avancerade ergonomiska MIG Manager säkrar användaren tillgång till de viktigaste funktionerna och avläsning helt framme i svetsbrännaren. Fjärreglering med det revolutionerande ERGO slangpaketet, MIG Manager FLEX 3000C och den nya FLEX 3000 DUO kan utrustas med det nyutvecklade slangpaketet MIG Manager. Alla de viktigaste funktionerna som svetsaren har användning för, kan kontrolleras direkt från MIG Manager brännaren och kommunicerar direkt med strömkällan. Det kan t.ex vara Reglering av svetsström Trim av ljusbågelängden Växling mellan eventuellt valda ströminställningar Till och frånkoppling av Quattro Stort tillbehörsprogram Förutom det avancerade slangpaketet finns ett heltäckande tillbehörsprogram till Migatronics FLEX 3000-serie: Kylmodul Vagn med eller utan flaskkonsol Ergonomiska slangpaket med eller utan vattenkylning Brännare med eller utan reglering i handtaget Push-pull brännare (endast C) Mellanstationer för långa räckvidder (endast C) Kit för reglering av skyddsgasflow (endast C) MigaEDITOR TM för egenkopiering av MigaCARD SPECIALS Öveföring av både maskinsoftware och program med MigaCARD Egenkopiering av svetsprogrampaket med MigaEDITOR TM Framtidssäkrat för nya material och gaskombinationer Förberedd för generatordrift med asynkron generator 300 A svetsström med endast 16 A trög säkring Reset av egna inställningar via MigaCARD Migatronic MIG Manager täcker ett särskilt behov vid svetsning med regelbundna skiften mellan olika arbetsuppgifter, där svetsaren ej har ögonkontakt med maskinen; t.ex vid svetsning av tankar, i bilkarosser eller på andra svårtillgängliga ämnen. 5

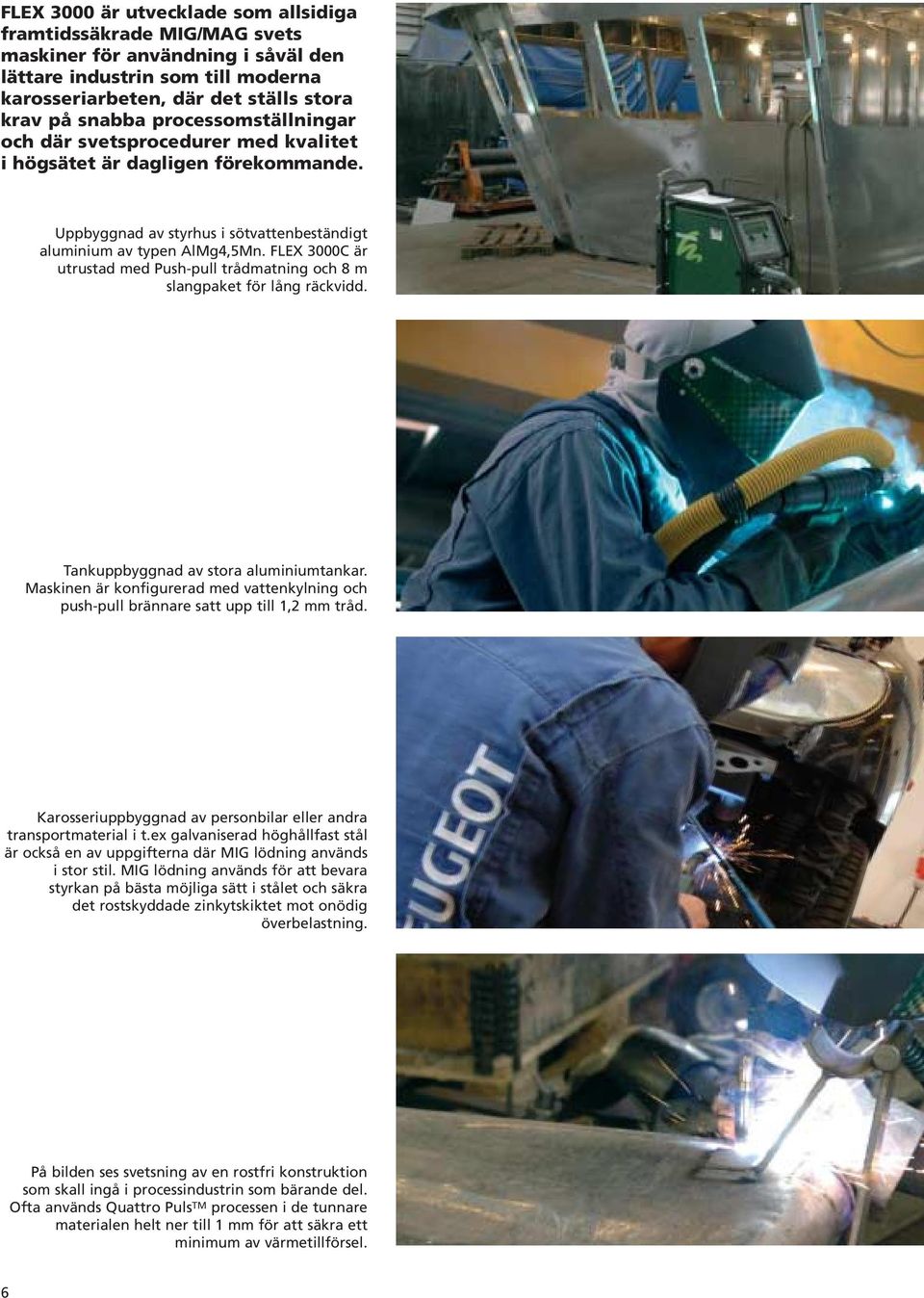

6 FLEX 3000 är utvecklade som allsidiga framtidssäkrade MIG/MAG svets maskiner för användning i såväl den lättare industrin som till moderna karosseriarbeten, där det ställs stora krav på snabba processomställningar och där svetsprocedurer med kvalitet i högsätet är dagligen förekommande. Uppbyggnad av styrhus i sötvattenbeständigt aluminium av typen AlMg4,5Mn. FLEX 3000C är utrustad med Push-pull trådmatning och 8 m slangpaket för lång räckvidd. Tankuppbyggnad av stora aluminiumtankar. Maskinen är konfigurerad med vattenkylning och push-pull brännare satt upp till 1,2 mm tråd. Karosseriuppbyggnad av personbilar eller andra transportmaterial i t.ex galvaniserad höghållfast stål är också en av uppgifterna där MIG lödning används i stor stil. MIG lödning används för att bevara styrkan på bästa möjliga sätt i stålet och säkra det rostskyddade zinkytskiktet mot onödig överbelastning. På bilden ses svetsning av en rostfri konstruktion som skall ingå i processindustrin som bärande del. Ofta används Quattro Puls TM processen i de tunnare materialen helt ner till 1 mm för att säkra ett minimum av värmetillförsel. 6

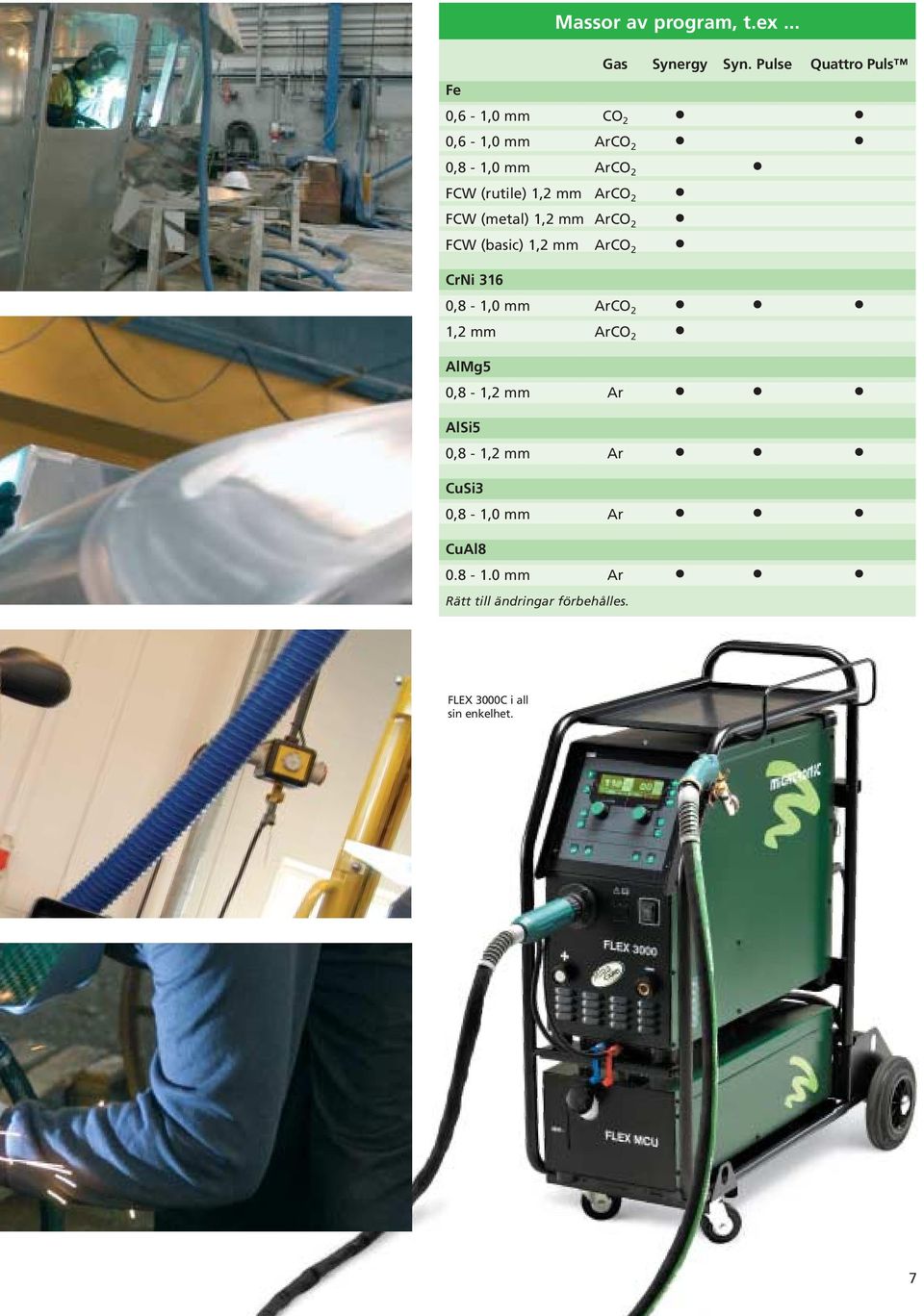

7 Fe Massor av program, t.ex... Gas Synergy Syn. Pulse Quattro Puls 0,6-1,0 mm CO 2 0,6-1,0 mm ArCO 2 0,8-1,0 mm ArCO 2 FCW (rutile) 1,2 mm ArCO 2 FCW (metal) 1,2 mm ArCO 2 FCW (basic) 1,2 mm ArCO 2 CrNi 316 0,8-1,0 mm ArCO 2 1,2 mm ArCO 2 AlMg5 0,8-1,2 mm Ar AlSi5 0,8-1,2 mm Ar CuSi3 0,8-1,0 mm Ar CuAl mm Ar Rätt till ändringar förbehålles. FLEX 3000C i all sin enkelhet. 7

8 FLEX 3000C / FLEX 3000 DUO Teknisk data STRÖMKÄLLA FLEX 3000C FLEX 3000 DUO Nätspänning 400 V +/- 15 % 400 V +/- 15 % Säkring 16 A 16 A Tomgångsspänning 40 VA 40 VA Anslutningseffekt 7,9 kva 7,9 kva Nätström 15,5 A 15,5 A Verkningsgrad 0,85 0,85 Power factor 0,90 0,90 Tomgångsspänning V V Intermittens 100% vid A 220 A Intermittens 100% vid A 250 A Intermittens 60% vid A 250 A Intermittens 60% vid A 300 A Intermittens 25% vid A 300 A Strömområde DC A A Användarklass S S Skyddsklass IP 23 IP 23 Norm EN/IEC EN/IEC EN/IEC EN/IEC EN/IEC EN/IEC Dimensioner L x B x H 69 x 27 x 63 cm 69 x 27 x 88 cm Vikt (exkl. nätkabel och vagn) 30 kg 51 kg Trådmatningshastighet 0,5-24 m/min 0,5-24 m/min Trådspolediameter 300 mm 300 mm KYLMODUL MCU 1250 Anslutningsspänning 400 V +/- 15 % Max. tomgångsförbrukning 5 W Kyleffekt 1250 W Tankvolym 4 l Flow vid 1,2 bar/60 C 1,75 l/min. Tryck max. 2,5-3,0 bar Norm EN/IEC Dimensioner H x B x L, cm 70 x 30 x 22 cm Vikt (exkl. kylvätska) 16 kg Rätt till ändringar förbehålles. Norge: Migatronic Norge AS Industriveien 1 N-3300 Hokksund Tel: (+47) Telefax: (+47) Sverige: Migatronic Svetsmaskiner AB Kråketorpsgatan 20 S Mölndal Tel: (+46) Telefax: (+46) Svejsemaskinefabrikken Migatronic A/S Aggersundvej 33, Postboks 206 DK-9690 Fjerritslev, Danmark Tel: (+45) Telefax: (+45) Homepage: A
