1 KEMPPI K3 SVETSUTRUSTNING MagTrac F 61 FÖRBÄTTRAD SVETSPRODUKTIVITET OCH ERGONOMI

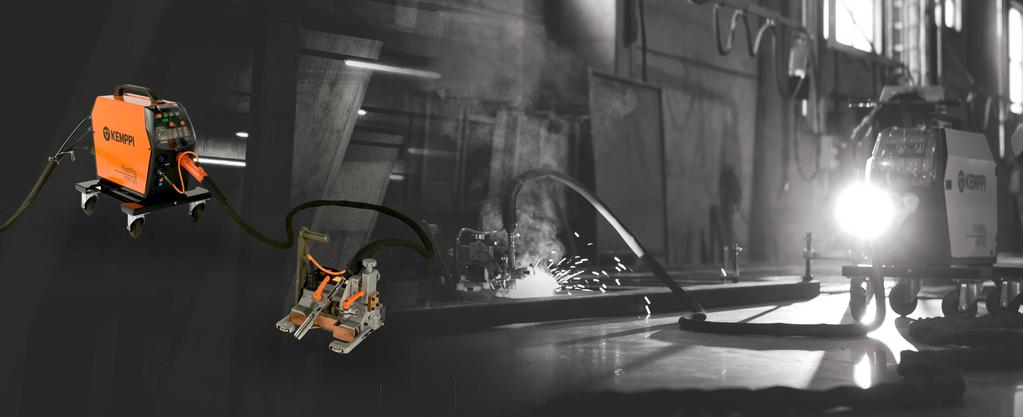

2 MagTrac F 61 MAGNETISK TRAKTORENHET FÖR LÄTT MIG/MAG- SVETSMEKANISERING Lätt mekanisering är det mest effektiva sättet att förbättra svetsproduktiviteten vid skeppsvarv och metallverkstäder. MagTrac F 61 erbjuder ett enkelt sätt att komma i gång med mekaniserad svetsning och kräver inga specialkunskaper eftersom den används på samma sätt som en vanlig svetsmaskin. Traktorn har en inbyggd LCD-funktionspanel som möjliggör full styrning av processen. Svetsaren kan koncentrera sig på att övervaka processen och kvaliteten medan svetstraktorn utför det tunga arbetet. MagTrac F 61 är kompatibel med Kemppis Wise -svetsprocesser som gör det möjligt att öka produktiviteten och kvaliteten i svetsningen ytterligare. Traktorn kan enkelt flyttas mellan olika platser. MagTrac F 61 behöver inga extra styrkablar eller transformatorer eftersom allt är fullständigt integrerat i en enda kabel. MagTrac F 61 säljs som ett paket som innehåller en traktorenhet, strömkälla, trådmatarverk, svetspistol för mekaniserad svetsning och nödvändiga kablar. Som tillval kan du välja ett paket med ett SuperSnake-mellanmatarverk som ger en räckvidd på upp till ytterligare 25 meter. HUVUDTILLÄMPNINGAR VARVSINDUSTRIN STÖLSTOMMAR ALLMÄN MASKINTEKNIK 2 MagTrac F

3 VIKTIGA FÖRDELAR MER BÅGTID För svetsutrustning jämfört med manuell svetsning LÄNGRE RÄCKVIDD Via en anslutning med SuperSnake mellanmatarverk FÖRDELAR Ökad produktivitet och kvalitet i svetsningen Förbättrad säkerhet och ergonomi Ansluts till Kemppis FastMig M- och X-svetsutrustning. Enkel användning tack vare att strömtillförseln och alla nödvändiga kablar är integrerade i en enda kabel inga extra kablar eller transformatorer behövs Svetspistolen är det enda som behövs mellan traktorn och trådmatarverket Kompatibel med SuperSnake mellanmatarverk för 25 meter extra räckvidd Kompatibel med Wise-svetsprocesserna för att ge högre produktivitet och kvalitet LCD-funktionspanel med display som kan vändas 180 Utrustad med Kemppis unika snabbkoppling för svetspistoler Stort urval funktioner som cyklisk svetsning, trådinmatning och gastest Valet av svetsvärde och minneskanal görs från traktorns funktionspanel MagTrac F 61 3

4 FÖRDELAR FÖRBÄTTRAD SÄKERHET OCH ERGONOMI Svetsare arbetar ibland i ställningar som är ganska olämpliga och oergonomiska. Som mekaniseringslösning kan MagTrac F 61 underlätta svetsarens arbete. Traktorn ska dock alltid skötas av en utbildad svetsare för att uppnå bästa resultat. MagTrac F 61 ger inte bara förbättrad ergonomi och minskad exponering för strålning och svetsrök. Bland flera andra fördelar ingår ökad produktivitet och jämnare svetskvalitet. 4 MagTrac F

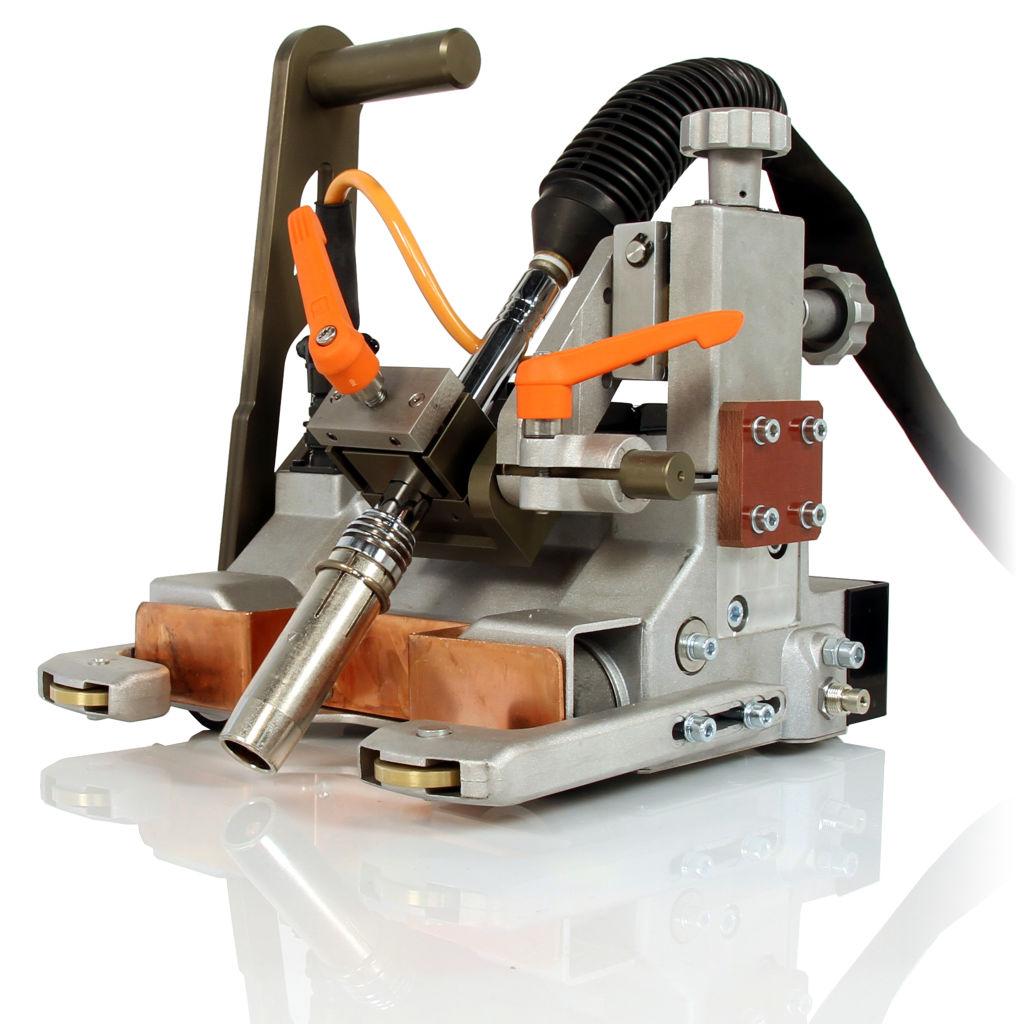

5 VAD SOM INGÅR I SYSTEMET - UTRUSTNING MagTrac F 61 Welding carriage Traktorenheten för lätt MIG/MAGsvetsmekanisering. Starka magneter håller traktorn på rätt spår även under krävande jobb. FastMig M 420 Power source FastMig M 420 är en strömkälla med topprestanda och flera användningsområden. Den kan användas för många olika tillämpningar. Den här enheten är skapad för de användare som vill optimera produktiviteten och kvaliteten vid svetsningen. MXF 65 Wire feeder Flexibilitet och prestanda för alla svetstillämpningar i dagens medeltunga och tunga industri. Den här enheten är kompatibel med 300 mm-bobiner och har ett hölje av aluminium. MMT 42C MMT 42C är en svetspistol för mekaniserad svetsning. Pistolen finns i längderna 3 m ( ) och 4 m ( ). Gaskyld, 420 A MagTrac F 61 5

6 VAD SOM INGÅR I SYSTEMET - PROGRAMVARA WiseFusion En svetsfunktion som reglerar ljusbågslängden automatiskt för att säkerställa en jämn svetskvalitet i alla lägen. Skapar och upprätthåller en optimal kortslutning vid pulsad Mig/Mag-svetsning och vid svetsning i spraybåge. 6 MagTrac F

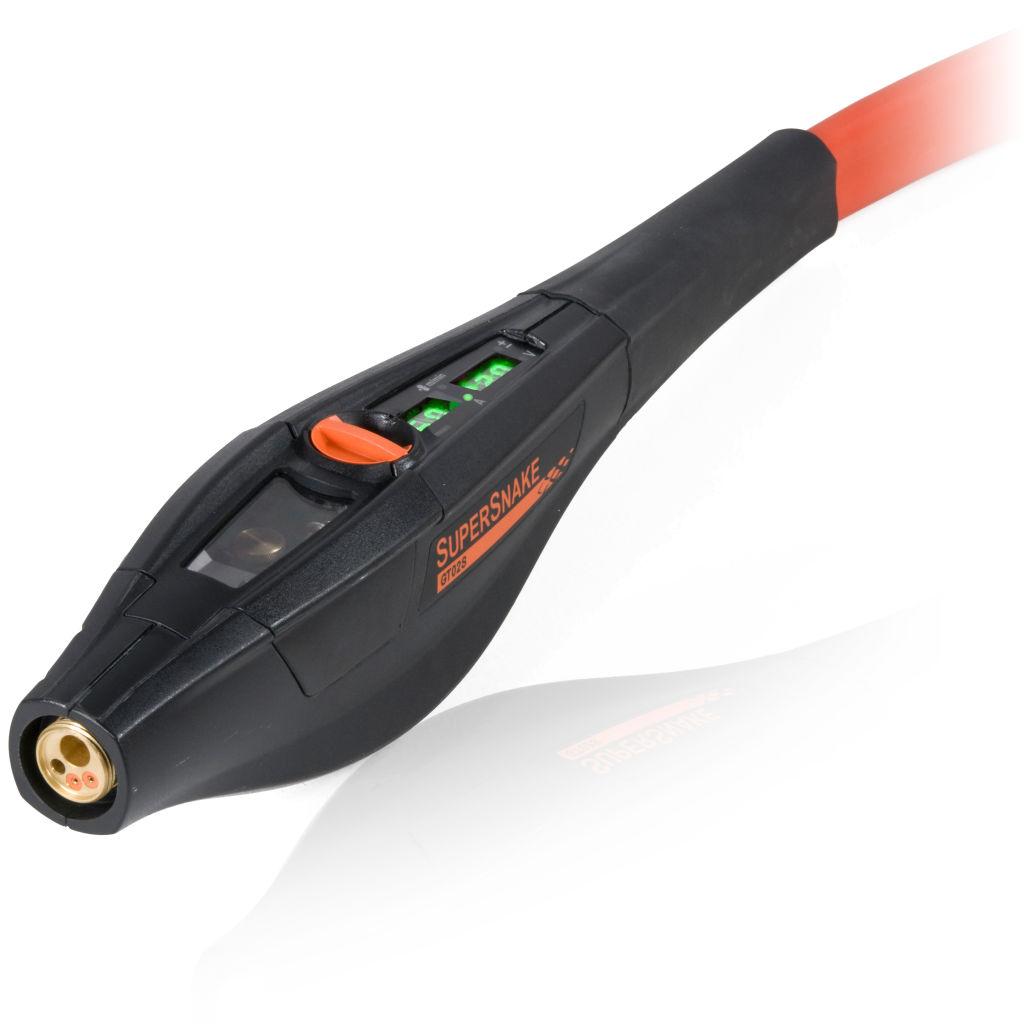

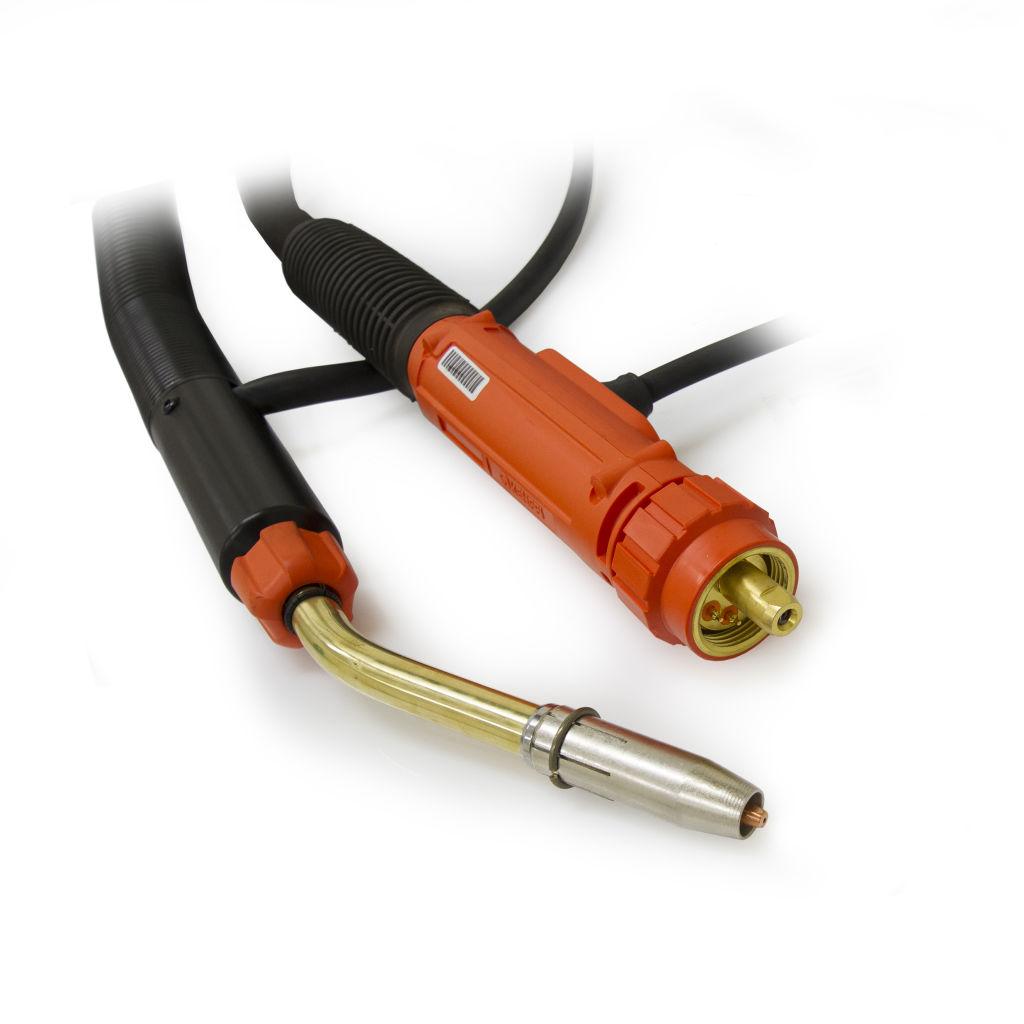

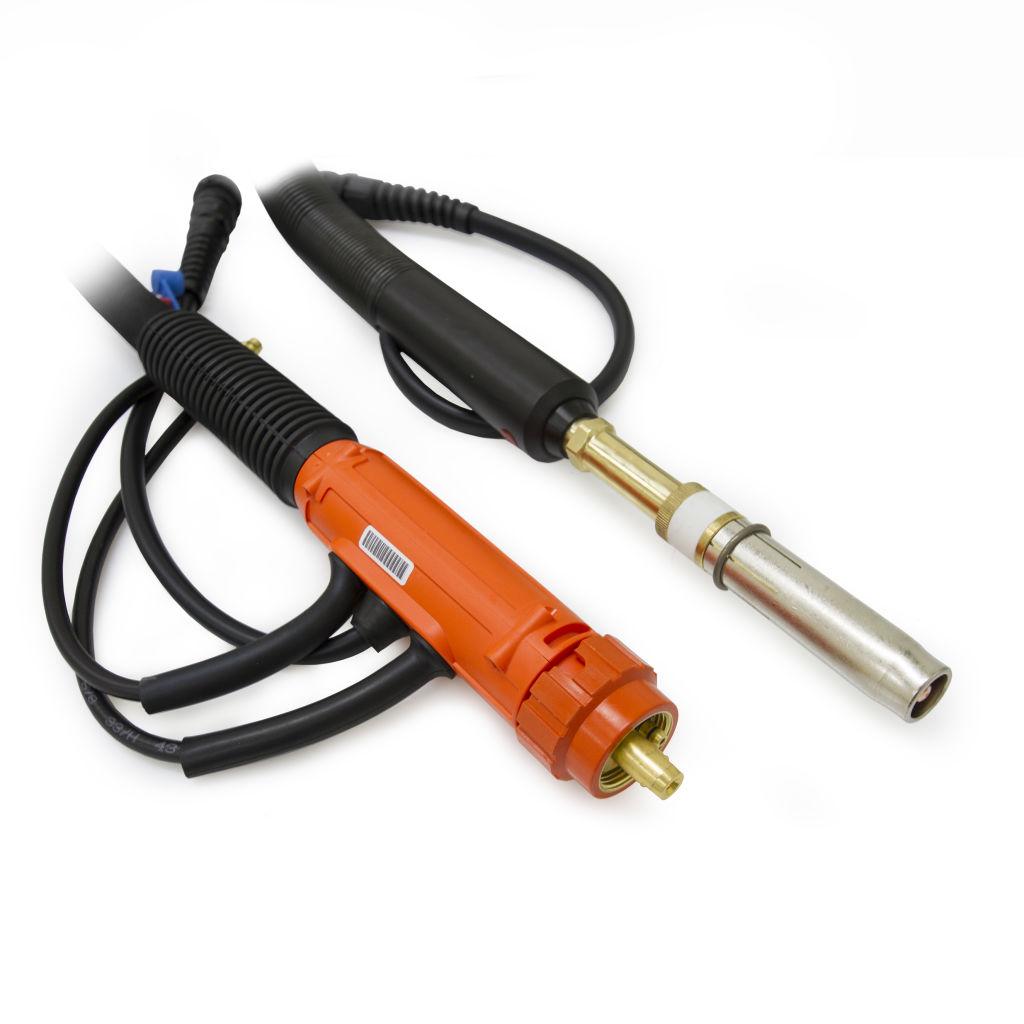

7 ALTERNATIV - UTRUSTNING OCH PROGRAMVARA FastMig X 350 Power source Ger 350 A vid 80 % intermittens. Kan användas med generator. SuperSnake GT02S/GT02SW - mellanmatarverk Ett innovativt och prisbelönt mellanmatarverk med en trådmatning du kan lita på. Förlänger räckvidden upp till 25 meter. Kompatibelt med Kemppis FastMig- och Pro-svetsutrustning, och Euro MIGsvetspistoler av standardtyp. MT51MWC MT51MWC är en 500 A vattenkyld svetspistol för mekaniserad svetsning. Finns i två längder: 4,5 m ( ) och 6,0 m ( ). MMT MN 32C MMT MN 32C är en 5-meters gaskyld 320 A svetspistol med utbytbara halsar, avsedd för mekaniserad svetsning MagTrac F 61 7

8 TEKNISKA DATA MagTrac F 61 Welding carriage Produktkod Eltillförsel Framföringshastighet 50 VDC / 1 A mm/min Brännare, justering av vinkel ±30 Max. Yttemperatur 150 C Yttermått L B H Vikt mm 6.9 kg FastMig M 420 Power source Produktkod Anslutningsspänning 3-fas 50/60 Hz 400 V % Säkring (trög) 35 A Elverk, min. effekt 20 kva (60 %) 18 kva (100 %) Svetsområde U0 = V Uteffekt 60 % ED 420 A (60 %) Uteffekt 100 % ED 380 A (100 %) Anslutningseffekt vid 60 % ED Anslutningseffekt vid 100 % ED Max. svetsspänning Tomgångsspänning (MMA) 20 KVA 18 kva 45 V U0 = V, Uav = 50 V Tomgångsspänning MIG/MAG U0 = 80 98V Svetsströms- och spänningsområde, pinnelektrod (MMA) Tomgångseffekt 15 A/20 V 420 A/44 V 25 W Verkningsgrad vid max. ström 89 % Effektfaktor vid max. ström 0.87 Svetsströms- och spänningsområde, MIG 20 A/12 V 420 A/44 V Omgivningstemperatur C Yttermått L B H Vikt (inga tillbehör) Skyddsklass mm 35 kg IP23S Standarder IEC , IEC , IEC Förvaringstemperaturområde C 8 MagTrac F

9 MXF 65 Wire feeder Produktkod Uteffekt 520 A (60 %) Trådmatarverk Justering av trådmatningshastighet Pistolanslutning Tillsatsmaterial (Fe-homogentråd) Tillsatsmaterial (Fe-rörelektrod) Tillsatsmaterial (Ss) Tillsatsmaterial (Al) 4-hjuls 0 25 m/min Euro 0,6 1,6 mm 0,8 2,0 mm 0,6 1,6 mm 1,0 2,4 mm Omgivningstemperatur C Yttermått L B H Skyddsklass mm IP23S Standarder IEC Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) 20 kg 11,1 kg 300 mm MMT 42C Produktkod 3 m ,5 m Kylningstyp Tillsatsmaterial Belastbarhet, Ar + CO2 (100 %) Gas mm 350A MagTrac F 61 9
