PM Markmiljö. Kapacitetsåtgärder, Tattby station 1(10) Investeringsprojekt Portfölj Lokalbanor. RAPPORT Version 1.0

Transkript

1 1(10) Investeringsprojekt Portfölj Lokalbanor Handläggare Joel Salzer RAPPORT Version 1.0 Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) PM Markmiljö Kapacitetsåtgärder, Tattby station Stockholms läns landsting Trafikförvaltningen Program Saltsjöbanan Stockholm Besöksadress: Sickla industriväg 3, plan Nacka Saltsjöbanan: Sickla Telefon: Fax: E-post: registrator.tf@sll.se Säte: Stockholm Org.nr:

2 2(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) 1 INLEDNING BAKGRUND SYFTE FÖRUTSÄTTNINGAR ALLMÄNT JORDLAGERFÖRHÅLLANDEN BEDÖMNINGSGRUNDER FÖRORENINGSSITUATIONEN I YTLIGA JORDLAGER TIDIGARE UNDERSÖKNING GENERELL FÖRORENINGSSITUATION I YTLIGA JORDLAGER INOM SALTSJÖBANAN SAMMANVÄGD BEDÖMNING AV FÖRORENINGSSITUATIONEN REKOMMENDATIONER FÖR FORTSATTA ARBETEN KOMPLETTERANDE UNDERSÖKNINGAR HANTERING AV ÖVERSKOTTSMASSOR ÅTERANVÄNDNING AV MASSOR REFERENSER... 10

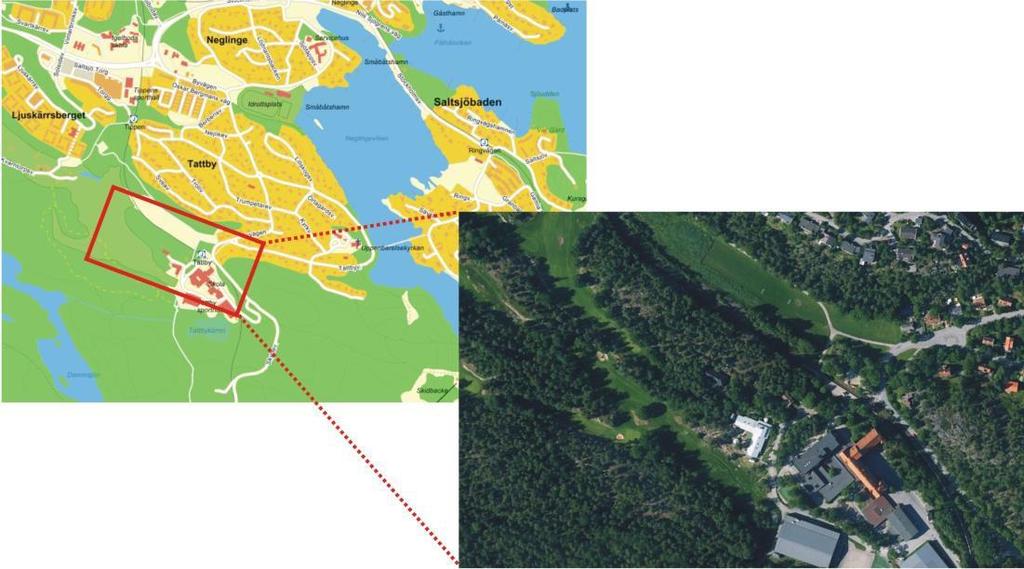

3 3(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) 1 Inledning Trafikförvaltningen har tagit fram en PM Markmiljö för Tattby stationsområde, Saltsjöbanan, se figur 1. Tattby station ingår i trafikförvaltningens projekt Kapacitetsåtgärder som avser möjliggöra 12-minuterstrafik genom byggnation av mötesstationer i Fisksätra och Tattby. Figur 1. Lokalisering av Tattby station och flygbild över området. 1.1 Bakgrund Program Saltsjöbanan syftar till att skapa ett tryggt, säkert och tillgängligt resande för resenärer på Saltsjöbanan och en miljö för närboende efter banan som uppfyller gällande riktlinjer för buller. Därtill är syftet att möjliggöra för 12- minuterstrafik genom bland annat byggnation av mötesstationer i Fisksätra och Tattby. Mötesstationerna planeras att byggas år En järnvägsplan ska tas fram för att möjliggöra anläggning av dubbelspår vid Tattby Station som en del av projektet Kapacitetsåtgärder. Förslaget innebär att stationsområdet flyttas västerut och utvidgas för att rymma ett nytt spår samt ytterligare en plattform. Båda spåren får därmed varsin plattform. Mötesstationen innebär att turtätheten kan öka till 12-minuterstrafik på Saltsjöbanan. Dagens plankorsning utgår och ersätts med en ramp längre västerut så att plattformen nås trappfritt från Saltsjöbadens Samskola söder om planområdet samt en ramp norr om plattformen. Genom gång- och

4 4(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) cykeltunneln under spåren finns möjlighet att korsa spåren. Söder om spåret, mot skolan, kommer ett staket att sättas upp. I ett tidigare detaljplaneskede genomfördes år 2015 en översiktlig miljöteknisk markundersökning av Geosigma AB på uppdrag av Trafikförvaltningen, se bilaga 1. Undersökningen omfattade delar av planområdet och påvisade förekomst av primärt metaller och PAH:er (polycykliska aromatiska kolväten) i ytliga jordlager. Inga nya miljötekniska fältundersökningar har genomförts inom ramen för denna PM. I föreliggande dokument redovisas förutsättningarna för planerade arbeten relaterat till kända markförhållanden, dels baserat på tidigare utförd undersökning inom planområdet samt generella förhållanden inom Saltsjöbanans spårområde. 1.2 Syfte Syftet med denna PM är att redovisa de kända förhållandena kring föroreningar i ytliga jordlager inom planområdet samt beskriva generella förutsättningar för hantering av jordmassor inom de planerade arbeten som inkluderas i järnvägsplanen. Syftet är även att ta fram rekommendationer för kompletterande undersökningar inom planområdet som planeras att utföras under våren Förutsättningar 2.1 Allmänt Planområdet utgörs idag av spårområde (cirka 500 meter) med tillhörande plattform, en grusad parkeringsplats, berg i dagen samt skogsområden. Planerade ändringar innebär att stationsområdet flyttas västerut och utvidgas för att rymma ett nytt spår samt ytterligare en plattform. Dagens plankorsning utgår och ersätts med ramper. Nya växlar anläggs på bägge sidor om stationsområdet. 2.2 Jordlagerförhållanden Enligt SGU:s (Sveriges geologiska undersökning) jordartskarta, se figur 2, över planområdet består geologin övervägande av berg i dagen eller ytligt berg förutom i den nordvästra delen där det förekommer postglacial lera. Jordlagren är sannolikt tunna, cirka 0 2 meter.

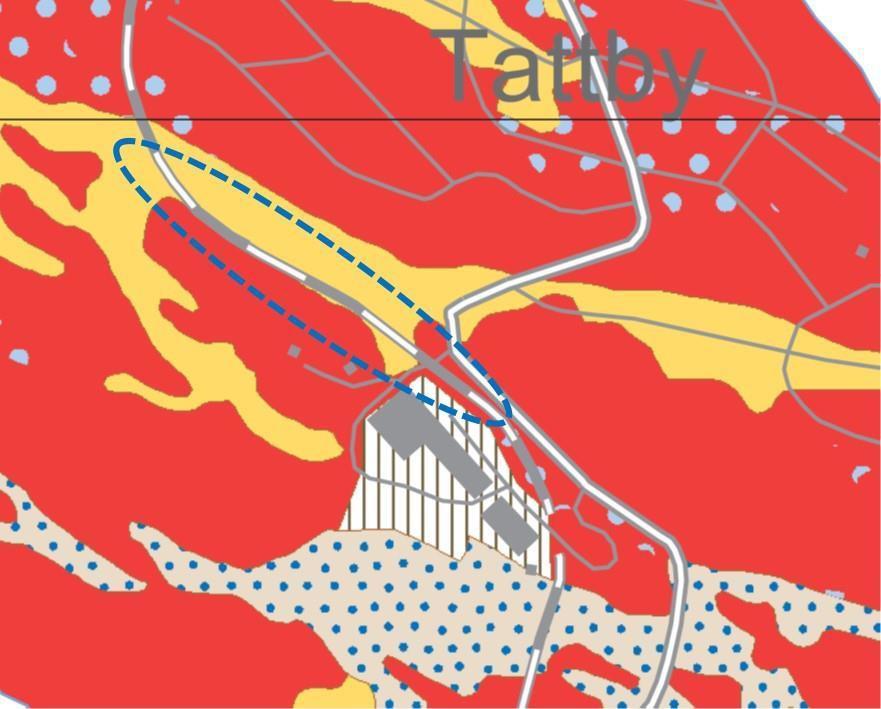

5 5(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) I den tidigare utförda miljötekniska markundersökningen, se bilaga 1, påvisades steniga, grusiga och sandiga fyllnadsmassor i ytliga jordlager. Den översta decimetern utgjordes i de flesta punkter av makadam. Grundvattenfo rhållanden inom planområdet är inte kända. Figur 2. Jordartskarta över undersökningsområdet med omnejd. 2.3 Bedömningsgrunder Naturvårdsverkets generella riktvärden (Naturvårdsverket, 2009, reviderad 2016) skiljer på känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Det skarpare riktvärdet KM innebär att markkvaliteten inte ska begränsa val av markanvändning och detta används generellt vid områden där människor ska kunna vistas permanent under en livstid. MKM innebär att markkvaliteten begränsar val av markanvändning och avser mark för exempelvis kontor, industri, vägar, dvs. områden där människor inte vistas permanent under en livstid. All mark inom undersökningsområdet tillhör MKM. Detta gäller även för den planerade markanvändningen och således bedöms riktvärdena för MKM vara tillämpbara.

6 6(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) 3 Föroreningssituationen i ytliga jordlager 3.1 Tidigare undersökning Geosigma AB utförde på uppdrag av Trafikförvaltningen en miljöteknisk markundersökning inom delar av planområdet i En del av undersökningen rörde ett område som nu inte ingår i planarbetet och resultaten från dessa punkter beaktas därför inte i denna PM. Undersökningarna omfattade provtagning i totalt åtta punkter inom planområdet. Sex av punkterna placerades strax utanför det befintliga spårområdet och de resterande två punkterna låg inom den befintliga parkeringsytan, se figur 3. Provtagningen utfördes antingen för hand till cirka 0,5 meters djup alternativt med grävare i provgropar till ca 1,5 meters djup. Uttagna prover analyserades för innehåll av metaller, fraktionerade alifater och aromater, PAH samt TOC. Resultaten jämfördes med Naturvårdsverkets generella riktvärden för KM, samt MKM (Naturvårdsverket, 2009, reviderad 2016). Analysresultaten påvisade halter av tunga och medeltunga PAH:er, samt arsenik, kadmium, koppar, bly och zink i halter som överskrider riktvärden för KM. Samtliga uppmätta halter underskred riktvärden för MKM. 3.2 Generell föroreningssituation i ytliga jordlager inom Saltsjöbanan Saltsjöbanan har undersökts med avseende på markföroreningar i flera omgångar, både slumpmässigt och riktat mot områden där markarbeten planerats. Inom aktuella sträckan för planområdet har hittills inga större markarbeten genomförts. Dock kan vissa jämförelser gällande föroreningssituationen göras med övriga spårsträckor och stationsområden inom Saltsjöbanan. Historiskt sett kommer föroreningar i banvallen både från driften av järnvägen men även deposition av trafikemitterande föroreningar. De vanligaste järnvägsrelaterade markföroreningarna är bekämpningsmedel, PAH:er och metaller. Dessa kan till exempel komma från teknisk utrustning, impregnerade träslipers och kontaktledningsstolpar (kreosot), växtbekämpningsmedel, bromsbelägg eller olyckor och spill. Merparten av föroreningarna återfinns i finfraktionen av ballasten som oftast utgör en mindre del av den totala ballastvolymen. Provtagningar utförda på andra delar av Saltsjöbanan har i allmänhet påvisat halter av framförallt metaller och PAH:er i halter som överskrider KM. Halter

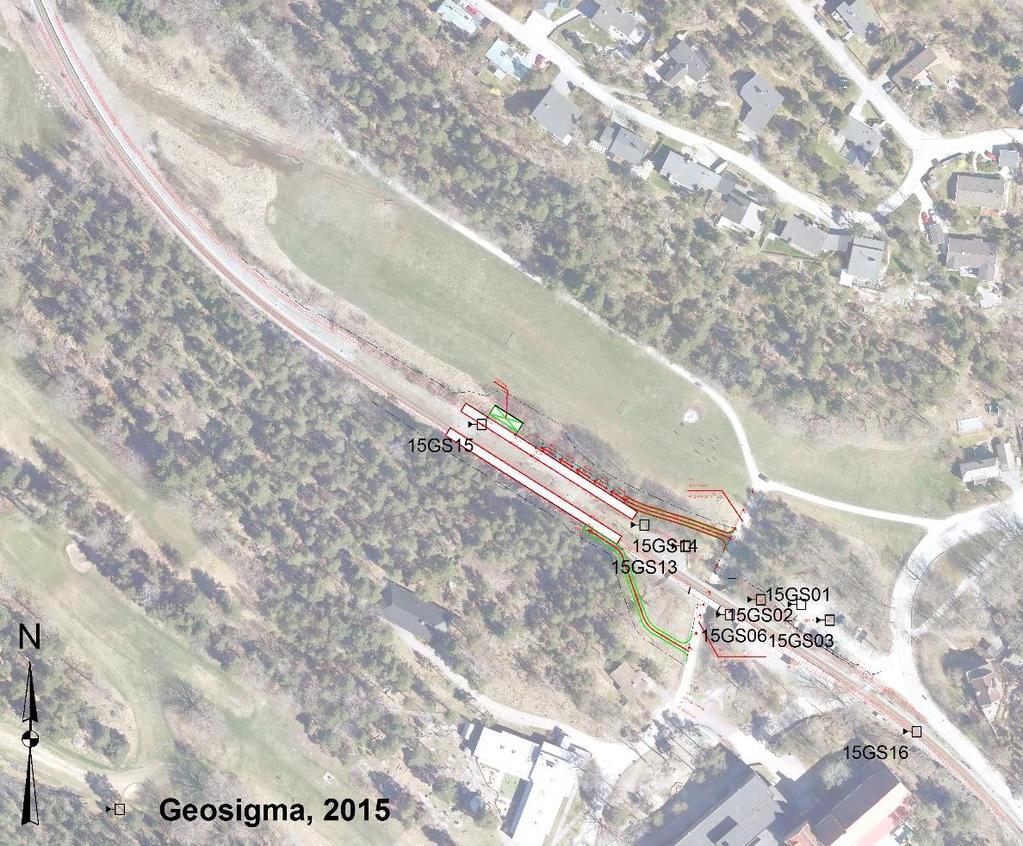

7 7(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) av föroreningsämnen som överskrider MKM har påträffats punktvis vid framförallt stickspår, växlar, inbromsningssträckor och stationsområden. Figur 3. Provtagningspunkter från tidigare utförd miljöteknisk markundersökning (Geosigma, 2015)

8 8(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) 4 Sammanvägd bedömning av föroreningssituationen Tidigare utförd undersökning var översiktlig och omfattade delar av planområdet. Resultaten påvisade i allmänhet ingen allvarlig föroreningssituation och inga halter överskred riktvärden för MKM. De uppmätta halterna av PAH:er och metaller som överskred KM är typiska föroreningar för järnvägar och kan sannolikt spåras till användning av träslipers och slitage av bromsar eller andra tågdelar. Sett till de planerade ändringarna enligt planförslaget saknas framförallt provtagningar i spårområdet. I övrigt bedöms den tidigare utförda undersökningen ge en god bild av föroreningssituationen i planområdet. Baserat på resultaten från tidigare utförd undersökning samt provtagningar inom andra delar av Saltsjöbanans spårområde är den generellt förväntade föroreningsbilden att merparten av föroreningshalterna underskrider MKM. Grundat på den långvariga verksamhetstiden går det dock inte att utesluta att föroreningshalter av särskilt metaller och PAH:er som överskrider MKM kan förekomma inom spårområdet. Störst risk bedöms finnas vid nuvarande stationsområde i Tattby. 5 Rekommendationer för fortsatta arbeten Utgångspunkt för angivna rekommendationer inför kommande planerings- och projekteringsskede är att: Insamla underlag kring föroreningssituationen inom de delar av planområdet som inte undersökts i detta skede Säkerställa att planerade schakter och anläggningsarbeten ska kunna utföras på ett kostnadseffektivt och miljömässigt säkert sätt. 5.1 Kompletterande undersökningar En kompletterande miljöteknisk undersökning planeras att utföras i samband med en underhållsperiod under våren Undersökningarna bör omfatta hela spårsträckan inom planområdet med fokus på nuvarande stationsområde. Undersökningen utförs med fördel genom provgropgrävning strax intill slipers inom spårområdet. Provtätheten anpassas till vilka arbeten som planeras men ska inte vara mindre än cirka 1 prov var 50 meter inom spårområdet och 1 prov var 20 meter inom nuvarande stationsområde. Uttagna prover analyseras för

9 9(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) innehåll av metaller, fraktionerade alifater och aromater, PAH:er samt pesticider. I samband med undersökningen bör även laktester utföras för att kontrollera massornas lämplighet för återanvändning och deponi. 5.2 Hantering av överskottsmassor Trafikförvaltningen avser att minimera hantering av överskottsmassor i samband med schakt, men där det uppkommer överskottsmassor kommer dessa att hanteras enligt gällande föreskrifter och transporteras till mottagningsanläggningar med erforderliga tillstånd. Grundat på verksamhetstyp och den långa verksamhetstiden finns en risk att föroreningar som avviker från den kända föroreningssituationen påträffas. Schaktning ska därmed utföras med försiktighet och miljökontroller bör genomföras. En anmälan ska, enligt miljöbalken om efterbehandling enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd ska lämnas in till miljöenheten, Nacka kommun, senast sex veckor innan arbeten påbörjas. Förorenad jord och fyllnadsmassor ska transporteras till en av tillsynsmyndighet godkänd deponi eller mottagningsanläggning/ godkänd mottagare. All borttransportering av förorenade massor ska dokumenteras. Tillstånd för mottagare och transportör ska kontrolleras. Masshanteringsplan bör upprättas där det framgår hur massorna ska hanteras ut föroreningssynpunkt. Entreprenören ska vara uppmärksam på indikationer på föroreningar i jord och grundvatten, såsom lukt, missfärgning eller förekomst av avvikande material och/eller lagerföljd. Entreprenören ska utföra okulär kontroll med avseende på föroreningar i samband med hantering av jordmassor. Vid misstanke om föroreningar i jord och/eller grundvatten ska entreprenören omgående kontakta trafikförvaltningen som i sin tur underrättar tillsynsmyndigheten. Vid hantering av förorenad jord finns risk för exponering av föroreningar samt risk för spridning av föroreningar till omgivningen. Transporter av förorenad jord ska utföras så att risken för spridning av föroreningar minimeras. Vid transport av förorenade jordmassor som riskerar att damma ska jordmassor täckas. Vid transport av förorenade blöta jordmassor ska täta flak eller täta containrar användas. Fordon och

10 10(10) Investeringsprojekt Portfölj Lokalbanor RAPPORT Version Ärende/Dok. id. SL Infosäk. klass K1 (Öppen) utrustning som används vid arbeten med förorenad jord ska rengöras efter avslutade arbeten. 5.3 Återanvändning av massor Trafikförvaltningen eftersträvar alltid att om möjligt återanvända material inom sina anläggningsarbeten. De planerade ändringarna medför schaktarbeten i den befintliga banvallen och i omkringliggande skogsmark. Ur teknisk synvinkel finns goda förutsättningar för att kunna återanvända eller kvarlämna jord- och bergmassor. Detta förutsätter dock kompletterande provtagningar och att hantering av massor i samband med schakter, eventuell mellanlagring och återanvändning utförs på ett miljömässigt och resurseffektivt sätt. För återanvändning av massor gäller följande: Inför schaktarbeten bör möjligheteten för att lämna, mellanlagra och återanvända massor inom projektet utredas. All återanvändning av massor på platser utanför planområdet och fastigheten är anmälnings- eller tillståndspliktig. Entreprenör som utför arbetena ska utföra löpande egenkontroll och vidta nödvändiga skyddsåtgärder. All återanvändning ska dokumenteras. Entreprenör ska tillkalla tillsynsmyndigheten eller trafikförvaltningen vid påträffande av misstänkt förorening för provtagning och vidare hantering. Eventuella massor med föroreningshalter som överskrider MKM kommer inte återanvändas. 6 Referenser Naturvårdsverket, 2009, Riktvärden för förorenad mark, Modellbeskrivning och vägledning, Rapport , reviderad Geosigma, Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby Stationsområde i samband med upprustning av Saltsjöbanan.

11 Grap Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby stationsområde i samband med upprustning av Saltsjöbanan Maj 2015 Geosigma AB

12 Grapnummer Uppdragsnummer Version 1.0 SYSTEM FÖR KVALITETSLEDNING Uppdragsledare: Maria Torefeldt Uppdragsnr: Grap nr: Version: 1.0 Antal Sidor: 6 Antal Bilagor: 6 Beställare: Iterio AB Beställares referens: Sanna Almheden Beställares referensnr: Titel: Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby stationsområde i samband med upprustning av Saltsjöbanan Författad av: Elin Andersson Granskad av: David Engdahl Datum: Datum: GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Uppsala Postadress Box 894, Uppsala Besöksadress Vattholmavägen 8, Uppsala Tel: Teknik & Innovation Seminariegatan Uppsala Tel: Göteborg Stora Badhusgatan Göteborg Tel: Stockholm Sankt Eriksgatan Stockholm Tel:

13 Grapnummer Uppdragsnummer Version 1.0 Innehåll 1 Inledning Bakgrund Genomförande Resultat Observationer Föroreningssituationen Bedömning Rekommendationer inför planering och framtida arbeten inom detaljplaneområdet... 6 BILAGOR Bilaga 1 Illustrationsplan Bilaga 2 Provpunktskarta Bilaga 3 Inmätningar Bilaga 4 Fältanteckningar Bilaga 5 Sammanställning av kemiska analysresultat Bilaga 6 Analysrapporter Sida 3 (6)

14 Grapnummer Uppdragsnummer Version Inledning Geosigma AB har på uppdrag av Iterio AB utfört en översiktlig miljöteknisk markundersökning vid Tattby station. Undersökningen omfattar detaljplanområdet för Detaljplan för upprustning av Saltsjöbanan avseende Tattby station, Tattby 39:1 m.fl, Saltsjöbaden, Nacka kommun. I samband med upprustningen av Saltsjöbanan avser SL att göra stationsområdet vid Tattby station dubbelspårigt för att kunna öka turtätheten. Vid ombyggnationen ska även nya plattformar uppföras, liksom förbindelsevägar för att ta sig till och från plattformarna, samt ett teknikhus och en ny infartsparkering. I planområdet ingår stationen och dess närmaste omgivning, samt delar av park- och gatumark norr om stationen (se Bilaga 1). Syftet med undersökningen har varit att översiktligt undersöka föroreningssituationen och skapa underlag för det pågående detaljplanearbetet. Undersökning av ytliga jordlager har utförts och ett urval av proverna har analyserats avseende förekomst av metaller, petroleumkolväten och PAH:er på laboratorium. 2 Bakgrund SL avser att under 2015 och 2016 utföra upprustningsarbeten längs med Saltsjöbanans sträckningar mellan Henriksdal Igelboda, Igelboda Neglinge och Igelboda Solsidan. Som en del i arbetet ska turtätheten utökas genom ombyggnation av Tattby station till en dubbelspårsanläggning. Enligt detaljplanen för stationsområdet ska stationsområdet flyttas cirka 40 meter västerut och utökas norrut för att rymma ett andra spår. Norr om spårområdet ska en ny plattform byggas, för att skapa en plattform på vardera sidan om spårområdet. Den befintliga planövergången flyttas västerut och ytterligare kommunikationer till och från perrongerna kommer skapas genom ramper och en ny trappa. I övrigt planeras byggnation av ett teknikhus i anslutning till stationsområdet och en kompletterande infartsparkering i den norra delen av planområdet. I Bilaga 1 illustreras de viktigaste förändringarna inom området i planritningen från detaljplanen. Totalt omfattar planområdet en yta om cirka m 2. 3 Genomförande Fältarbetet genomfördes till Prover togs halvmetersvis i provgropar grävda med en grävmaskin till maximalt 1,5 m djup. Provpunkternas placering anpassades utifrån befintlig bebyggelse, markförlagda ledningar samt säkerhetsaspekter avseende arbete i spårområdet. Två stycken provpunkter undersöktes inom området för den planerade parkeringen, två stycken på den befintliga parkeringen (tvärsöver spåret från den befintliga plattformen) och ytterligare två stycken där de nya plattformarna ska uppföras. I och strax intill banvallen var det inte möjligt att använda grävmaskin. Istället användes handhållen utrustning i tre punkter lokaliserade strax intill banvallen på norra sidan om spåret samt en punkt i banvallen på södra sidan av spåret. Två av proverna på norra sidan av spåret togs i närheten av det planerade teknikhuset. På grund av svårpenetrerad järnvägsballast begränsades djupet för provtagningen som utfördes för hand till maximalt 0,6 meter. Totalt tolv prover skickades till ALS Scandinavia för kemisk analys med avseende på metaller och polyaromatiska kolväten (PAH:er). Fem av proverna analyserades även med Sida 4 (6)

15 Grapnummer Uppdragsnummer Version 1.0 avseende på fraktionerade alifater och aromater och tre av proverna med avseende på totalt organiskt kol (TOC). Provpunkternas lägen mättes in med RTK-GPS och redovisas i Bilaga 2. Koordinaterna för provpunkterna redovisas i Bilaga 3. 4 Resultat 4.1 Observationer Undersökningen visar att områdets ytliga jordar består av fyllningar med varierande fraktioner från sten till lera. Materialet i provpunkter i och strax intill banvallen, i området för de planerade plattformarna, samt på den befintliga parkeringen bestod av steniga, grusiga och sandiga fyllnadsmassor. Den översta decimetern utgjordes i de flesta punkter av makadam. I området för den planerade kompletterande parkeringen bestod marken av sandig och lerig mulljord ovan lera. Andelen finmaterial i provpunkterna i och strax intill banvallen uppskattades till mellan 20 och 50 %. Inga tydliga avvikelser i form av lukter eller missfärgningar observerades i någon av provpunkterna. Fältprotokoll finns redovisade i Bilaga Föroreningssituationen Resultaten från genomförda kemiska analyser finns sammanställda i Bilaga 5. Resultaten jämförs med Naturvårdsverkets riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) för bedömning av föroreningsgrad och klassificering enligt mottagaranläggningars krav. Analysrapporten från laboratoriet finns som Bilaga 6. Sammanfattningsvis visar analysresultaten följande: I provpunkterna vid den planerade kompletterande parkeringen uppmättes halter av kobolt (Co) och bly (Pb) överstigande riktvärdet för MKM i en av punkterna. Co överskred riktvärdet marginellt medan Pb uppmättes till ca 2 x MKM. I provpunkterna i och strax intill banvallen uppmättes halter av As, Cd, Cu, Pb, PAH- M och PAH-H motsvarande KM-MKM. I provpunkterna vid den befintliga parkeringen uppmättes halter av Pb, Zn och PAH-H motsvarande KM-MKM. I provpunkterna vid de planerade plattformarna uppmättes inga föroreningskoncentrationer över riktvärdet för KM på den norra sidan, medan på den södra sidan uppmättes halter av PAH-H motsvarande KM-MKM. 5 Bedömning Genomförd översiktlig miljöteknisk undersökning indikerar att det undersökta området inte är allvarligt förorenat av metaller, petroleumkolväten och PAH:er. I området vid den planerade kompletterande parkeringen påträffas lokalt halter av Co och Pb överstigande riktvärdena för MKM i ett prov. Vid byggnation av parkeringen kan eventuella överskottsmassor med underlag av resultaten inte hanteras fritt. I och strax intill banvallen påträffas måttliga metall- och PAH-halter under de generella riktvärdena för MKM, vilka med stor sannolikhet kan förknippas med användningen av kreosotimpregnerade sliper och övrig spårverksamhet. Även i provpunkterna vid den Sida 5 (6)

16 Grapnummer Uppdragsnummer Version 1.0 befintliga parkeringen och vid den planerade plattformen på söder sida om spåret påträffas måttliga metall- och PAH-halter under de generella riktvärdena för MKM. 6 Rekommendationer inför planering och framtida arbeten inom detaljplaneområdet Resultatet av undersökningen ger en översiktlig uppfattning om föroreningssituationen i området och medför inte att massöverskott vid byggnationerna kan hanteras fritt utan ytterligare kontroller. Om ett massöverskott uppkommer eller om massor ska återanvändas inom området rekommenderas att ytterligare kontrollprovtagningar av schaktmassor och bedömningar görs i samband med planerade ombyggnationer. Alternativt kan alla överskottsmassor transporteras direkt till en godkänd mottagningsanläggning utan ytterligare kontroller. Eftersom föroreningskoncentrationerna i en av provpunkterna i området för den planerade parkeringen överskrider riktvärdet för MKM bör kompletterande provtagning utföras i detta område för att avgöra om de påträffade metallerna endast finns lokalt eller är en del av ett större förorenat område. Sida 6 (6)

17 Bilaga 1 Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby stationsområde i samband med upprustning av Saltsjöbanan Grap Illustrationsplan

18 BILAGA 1 NA T UR P-PLATS Parkering Spl 135 NATUR P-PLATS e 55 Kvartersmark T1 t n NATUR UTNYTTJANDEGRAD/FASTIGHETSINDELNING 2 e 55 ovan mark t T1 cykeltrafik i tunnel MARKENS ANORDNANDE (utformning av kvartersmark) Mark och vegetation m n Utformning m ILLUSTRATION Illustrationslinje KONCEPT ARBETSMATERIAL Skala 1: Dennaplankarta Planbeskrivning Tattby station, Tattby 39:1, m.fl. Illustrationsplan Nacka Kommun Planenheten i Angela Jonasson Tillstyrkt av MSN Antagen av KF Laga kraft Thomas Magnusson Planarkitekt KFKS Projektnr. 50m

19 Bilaga 2 Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby stationsområde i samband med upprustning av Saltsjöbanan Grap Provpunktskarta

20 bprovgropar f Handhållen skruvprovtagning 15GS15 f 15GS14 f 15GS13 f 15GS05 b b 15GS04 15GS01 b 15GS06 b 15GS02 bb 15GS03 Ü 15GS16 f Situationsplan med provtagningspunkter - Tattby Stationsområde Ritad av: E. Andersson Datum: Skala: 1:1000 Godkänd av: J. Salzer Uppdragsnr Koordinatsystem: SWEREF

21 Bilaga 3 Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby stationsområde i samband med upprustning av Saltsjöbanan Grap Inmätningar

22 BILAGA 3 Provpunkt Koordinatsystem i plan: SWEREF Koordinatsystem i höjd: RH00 E N Z 15GS GS GS GS GS GS GS GS GS GS Provpunkternas koordinater. Koordinaterna i höjdled avser markytan.

23 Bilaga 4 Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby stationsområde i samband med upprustning av Saltsjöbanan Grap Fältanteckningar

24 FÄLTPROTOKOLL - JORD Datum: Projekt: Proj.nr. Plats: Kund: Jordlagerföljd Översiktlig miljöteknisk undersökning Tattby Tattby stationsområde, Saltsjöbanan Iterio AB Provpunkt Djup Jordart Anmärkning Djup (m) (m) Provtagning Provtagningsutrustning 15GS01 0-0,05 F:Makadam 0,05-0,3 0,05-0,1 F:saMu 0,3-0,5 0,1-0,3 F:Sa 0,3-0,5 F:saLe 0,5 stopp mot stenplatta 15GS02 0-0,6 F:stgrSa 0-0,9 0,6-0,9 F:muSa rötter 0,9-1,5 0,9-1,5 F:Sa 15GS F:stgrSa tegel, aska från 0,5-1 m 0-0,5 1 stopp mot stora block 0,5-1 15GS04 0-0,4 salemu mkt rötter, org. mat. Osäkert om fyllnadsjord eller naturlig 0-0,4 0,4-1 Let naturlig? 0,4-1 15GS05 0-0,3 salemu mkt rötter, org. mat. Osäkert om fyllnadsjord eller naturlig 0-0,3 0,3-1 Let naturlig? 0,3-1 15GS06 0-0,1 F:saMu rötter 0-0,5 0,1-1,1 F:stgrSa tegel mellan 0,5-1,1 0,5-1,1 1,1-1,5 Let 1,1-1,5 15GS13 0-0,1 F:Makadam diameter 3-7 cm 0,1-0,6 0,1-0,5 F:stgrSa ca 50% finmaterial. Grus 0-5 cm 0,5-0,6 F:stgrSa, spår av Le 0,6 stopp mot stenar 15GS14 0-0,1 F:Makadam diameter 3-7 cm 0,1-0,4 0,1-0,4 F:stgrSa ca 50% finmaterial. Grus 0-5 cm 0,4 stopp mot stenar 15GS15 0-0,1 F:Makadam diameter 1-15 cm 0,1-0,3 0,1-0,3 F:stgrSa ca 20% finmaterial 0,3 stopp mot stenar 15GS16 0-0,05 F:Makadam diameter 1-5 cm 0,1-0,3 0,05-0,3 F:grSa ca 20% finmaterial 0,3 stopp mot stenar Grävmaskin Grävmaskin Grävmaskin Grävmaskin Grävmaskin Grävmaskin Splittub Splittub Spade Spade

25 Bilaga 5 Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby stationsområde i samband med upprustning av Saltsjöbanan Grap Sammanställning av kemiska analysresultat

26 BILAGA 5 Uppmätta halter av metaller jämfört med Naturvårdsverkets riktvärden (mg/kg TS). Gulmarkerade och orangemarkerade halter överstiger riktvärdet för känslig markanvändning (KM) respektive mindre känslig markanvändning (MKM) Befintlig parkering Planerad parkering Planerade plattformar I eller strax intill banvall 15GS02 15GS02 15GS03 15GS03 15GS04 15GS05 15GS01 15GS06 15GS13 15GS14 15GS15 15GS16 KM MKM 0-0,9 m 0,9-1,5 m 0-0,5 m 0,5-1 m 0-0,4 m 0-0,3 m 0,05-0,5 m 0-1,1 m 0,1-0,5 m 0,1-0,4 m 0,1-0,3 m 0,05-0,3 m As Ba Cd <0.1 < < Co Cr Cu Hg <0.2 <0.2 <0.2 <0.2 <0.3 <0.2 <0.2 <0.2 <0.2 <0.2 < Ni Pb V Zn PAH, summa L 3 15 <0.15 <0.15 < <0.15 < <0.15 PAH, summa M 3 20 <0.25 < < PAH, summa H 1 10 <0.3 < < alifater >C8-C <10 <10 <10 < < alifater >C10-C <20 <20 <20 < < alifater >C12-C <20 <20 <20 < < alifater >C16-C <20 <20 <20 < < aromater >C8-C <1 <1 <1 <1 - - < aromater >C C16 <1 <1 <1 <1 - - < aromater >C C35 <1 <1 <1 <1 - - < TOC (% av TS)

27 Bilaga 6 Översiktlig miljöteknisk markundersökning inom detaljplaneområdet för Tattby stationsområde i samband med upprustning av Saltsjöbanan Grap Analysrapporter

28 Rapport Sida 9 (22) T UD8KH33XUF Er beteckning 15GS14 0,1-0,4m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 90.2 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 89.3 % 2 O MISW naftalen <0.1 mg/kg TS 7 D STGR acenaftylen 0.40 mg/kg TS 7 D STGR acenaften <0.1 mg/kg TS 7 D STGR fluoren <0.1 mg/kg TS 7 D STGR fenantren 0.51 mg/kg TS 7 D STGR antracen 0.98 mg/kg TS 7 D STGR fluoranten 2.3 mg/kg TS 7 D STGR pyren 1.9 mg/kg TS 7 D STGR bens(a)antracen 1.1 mg/kg TS 7 D STGR krysen 1.3 mg/kg TS 7 D STGR bens(b)fluoranten 1.7 mg/kg TS 7 D STGR bens(k)fluoranten 0.54 mg/kg TS 7 D STGR bens(a)pyren 0.73 mg/kg TS 7 D STGR dibens(ah)antracen 0.15 mg/kg TS 7 D STGR benso(ghi)perylen 0.57 mg/kg TS 7 D STGR indeno(123cd)pyren 0.66 mg/kg TS 7 D STGR PAH, summa mg/kg TS 7 D STGR PAH, summa cancerogena* 6.2 mg/kg TS 7 N STGR PAH, summa övriga* 6.7 mg/kg TS 7 N STGR PAH, summa L* 0.40 mg/kg TS 7 N STGR PAH, summa M* 5.8 mg/kg TS 7 N STGR PAH, summa H* 6.8 mg/kg TS 7 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

29 Rapport Sida 10 (22) T UD8KH33XUF Er beteckning 15GS13 0,1-0,5m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 89.7 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 88.9 % 2 O MISW naftalen <0.1 mg/kg TS 7 D STGR acenaftylen 0.28 mg/kg TS 7 D STGR acenaften <0.1 mg/kg TS 7 D STGR fluoren <0.1 mg/kg TS 7 D STGR fenantren 0.27 mg/kg TS 7 D STGR antracen 0.78 mg/kg TS 7 D STGR fluoranten 1.7 mg/kg TS 7 D STGR pyren 1.5 mg/kg TS 7 D STGR bens(a)antracen 0.99 mg/kg TS 7 D STGR krysen 1.3 mg/kg TS 7 D STGR bens(b)fluoranten 1.7 mg/kg TS 7 D STGR bens(k)fluoranten 0.53 mg/kg TS 7 D STGR bens(a)pyren 0.65 mg/kg TS 7 D STGR dibens(ah)antracen 0.16 mg/kg TS 7 D STGR benso(ghi)perylen 0.62 mg/kg TS 7 D STGR indeno(123cd)pyren 0.69 mg/kg TS 7 D STGR PAH, summa mg/kg TS 7 D STGR PAH, summa cancerogena* 6.0 mg/kg TS 7 N STGR PAH, summa övriga* 5.1 mg/kg TS 7 N STGR PAH, summa L* 0.28 mg/kg TS 7 N STGR PAH, summa M* 4.2 mg/kg TS 7 N STGR PAH, summa H* 6.6 mg/kg TS 7 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

30 Rapport Sida 11 (22) T UD8KH33XUF Er beteckning 15GS16 0,05-0,3m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 93.6 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 90.5 % 2 O MISW naftalen <0.1 mg/kg TS 7 D STGR acenaftylen <0.1 mg/kg TS 7 D STGR acenaften <0.1 mg/kg TS 7 D STGR fluoren <0.1 mg/kg TS 7 D STGR fenantren 0.41 mg/kg TS 7 D STGR antracen <0.1 mg/kg TS 7 D STGR fluoranten 0.83 mg/kg TS 7 D STGR pyren 0.59 mg/kg TS 7 D STGR bens(a)antracen 0.27 mg/kg TS 7 D STGR krysen 0.49 mg/kg TS 7 D STGR bens(b)fluoranten 0.57 mg/kg TS 7 D STGR bens(k)fluoranten 0.18 mg/kg TS 7 D STGR bens(a)pyren 0.27 mg/kg TS 7 D STGR dibens(ah)antracen mg/kg TS 7 D STGR benso(ghi)perylen 0.22 mg/kg TS 7 D STGR indeno(123cd)pyren 0.25 mg/kg TS 7 D STGR PAH, summa mg/kg TS 7 D STGR PAH, summa cancerogena* 2.1 mg/kg TS 7 N STGR PAH, summa övriga* 2.0 mg/kg TS 7 N STGR PAH, summa L* <0.15 mg/kg TS 7 N STGR PAH, summa M* 1.8 mg/kg TS 7 N STGR PAH, summa H* 2.3 mg/kg TS 7 N STGR glödrest av TS 97.4 % 4 O MISW glödförlust av TS 2.6 % 5 O MISW TOC* 1.5 % av TS 6 O MISW ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

31 Rapport Sida 12 (22) T UD8KH33XUF Er beteckning 15GS15 0,1-0,3m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 95.5 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 93.8 % 2 O MISW naftalen <0.1 mg/kg TS 7 D STGR acenaftylen 0.13 mg/kg TS 7 D STGR acenaften <0.1 mg/kg TS 7 D STGR fluoren <0.1 mg/kg TS 7 D STGR fenantren 0.31 mg/kg TS 7 D STGR antracen 0.34 mg/kg TS 7 D STGR fluoranten 1.5 mg/kg TS 7 D STGR pyren 0.99 mg/kg TS 7 D STGR bens(a)antracen 0.40 mg/kg TS 7 D STGR krysen 0.51 mg/kg TS 7 D STGR bens(b)fluoranten 0.83 mg/kg TS 7 D STGR bens(k)fluoranten 0.25 mg/kg TS 7 D STGR bens(a)pyren 0.19 mg/kg TS 7 D STGR dibens(ah)antracen mg/kg TS 7 D STGR benso(ghi)perylen 0.18 mg/kg TS 7 D STGR indeno(123cd)pyren 0.24 mg/kg TS 7 D STGR PAH, summa mg/kg TS 7 D STGR PAH, summa cancerogena* 2.5 mg/kg TS 7 N STGR PAH, summa övriga* 3.4 mg/kg TS 7 N STGR PAH, summa L* 0.13 mg/kg TS 7 N STGR PAH, summa M* 3.1 mg/kg TS 7 N STGR PAH, summa H* 2.7 mg/kg TS 7 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

32 Rapport Sida 13 (22) T UD8KH33XUF Er beteckning 15GS04 0-0,4m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 69.6 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.3 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA glödrest av TS 89.7 % 4 O MISW glödförlust av TS 10.3 % 5 O MISW TOC* 6.0 % av TS 6 O MISW Er beteckning 15GS05 0-0,3m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 77.7 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

33 Rapport Sida 14 (22) T UD8KH33XUF Er beteckning 15GS06 0-1,1m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 84.1 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 87.8 % 2 O MISW naftalen <0.1 mg/kg TS 7 D STGR acenaftylen <0.1 mg/kg TS 7 D STGR acenaften <0.1 mg/kg TS 7 D STGR fluoren <0.1 mg/kg TS 7 D STGR fenantren 0.34 mg/kg TS 7 D STGR antracen <0.1 mg/kg TS 7 D STGR fluoranten 0.40 mg/kg TS 7 D STGR pyren 0.32 mg/kg TS 7 D STGR bens(a)antracen 0.17 mg/kg TS 7 D STGR krysen 0.19 mg/kg TS 7 D STGR bens(b)fluoranten 0.31 mg/kg TS 7 D STGR bens(k)fluoranten 0.10 mg/kg TS 7 D STGR bens(a)pyren 0.24 mg/kg TS 7 D STGR dibens(ah)antracen mg/kg TS 7 D STGR benso(ghi)perylen 0.25 mg/kg TS 7 D STGR indeno(123cd)pyren 0.25 mg/kg TS 7 D STGR PAH, summa mg/kg TS 7 D STGR PAH, summa cancerogena* 1.3 mg/kg TS 7 N STGR PAH, summa övriga* 1.3 mg/kg TS 7 N STGR PAH, summa L* <0.15 mg/kg TS 7 N STGR PAH, summa M* 1.1 mg/kg TS 7 N STGR PAH, summa H* 1.6 mg/kg TS 7 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

34 Rapport Sida 15 (22) T UD8KH33XUF Er beteckning 15GS01 0,05-0,5m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 91.6 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.1 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 91.5 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.1 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

35 Rapport Sida 16 (22) T UD8KH33XUF Er beteckning 15GS03 0-0,5m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 97.0 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.09 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 96.6 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren 0.13 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten 0.92 mg/kg TS 3 D STGR pyren 1.0 mg/kg TS 3 D STGR bens(a)antracen 0.61 mg/kg TS 3 D STGR krysen 0.60 mg/kg TS 3 D STGR bens(b)fluoranten 0.84 mg/kg TS 3 D STGR bens(k)fluoranten 0.29 mg/kg TS 3 D STGR bens(a)pyren 0.70 mg/kg TS 3 D STGR dibens(ah)antracen 0.12 mg/kg TS 3 D STGR benso(ghi)perylen 0.58 mg/kg TS 3 D STGR indeno(123cd)pyren 0.54 mg/kg TS 3 D STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 3.7 mg/kg TS 3 N STGR PAH, summa övriga* 2.6 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 2.1 mg/kg TS 3 N STGR PAH, summa H* 4.3 mg/kg TS 3 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

36 Rapport Sida 17 (22) T UD8KH33XUF Er beteckning 15GS03 0,5-1m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 91.8 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 90.5 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen 0.36 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren 0.27 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten 0.66 mg/kg TS 3 D STGR pyren 0.59 mg/kg TS 3 D STGR bens(a)antracen 0.32 mg/kg TS 3 D STGR krysen 0.38 mg/kg TS 3 D STGR bens(b)fluoranten 0.51 mg/kg TS 3 D STGR bens(k)fluoranten 0.16 mg/kg TS 3 D STGR bens(a)pyren 0.32 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen 0.26 mg/kg TS 3 D STGR indeno(123cd)pyren 0.26 mg/kg TS 3 D STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 2.0 mg/kg TS 3 N STGR PAH, summa övriga* 2.1 mg/kg TS 3 N STGR PAH, summa L* 0.36 mg/kg TS 3 N STGR PAH, summa M* 1.5 mg/kg TS 3 N STGR PAH, summa H* 2.2 mg/kg TS 3 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

37 Rapport Sida 18 (22) T UD8KH33XUF Er beteckning 15GS02 0-0,9m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 90.4 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 89.4 % 2 1 MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.1 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR glödrest av TS 97.3 % 4 1 EMPA glödförlust av TS 2.7 % 5 1 EMPA TOC* 1.6 % av TS 6 1 EMPA ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

38 Rapport Sida 19 (22) T UD8KH33XUF Er beteckning 15GS02 0,9-1,5m Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 90.0 % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.1 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 89.3 % 2 O MISW alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.1 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
